GEBRUIKSAANWIJZING GS 7501 I Güde
Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.
SLOVENSKY
nl inbeDrijfSTellInG ro pUnerea In fUncTiUne
cZ UveDeni Do provozU Ba
sK UveDenie Do preváDzky
De auTomaTiKBeTrieB / DauerBeTrieB
nlaUToMaTiSch beDrijf/conTinUbeDrijf
cZ aUToMaTickY provoz/TrvalY provoz
Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen heb. Let op alle, in de
gebruiksaanwijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord gegenover andere Personen.
Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan,kest u zich tot de klantendienst wenden.
Voorgeschreveen Gebruik Van Het Systeem
De pomp isuitsluitend bedoeld voor het ontwateren en mag alleen voor water worden gebruikt. Rekening houdend met de technische gegevens en veiligheidsinstructies
Dit apparaatuitsluitend gebruiken voor normalaigebruik, zoals aangegeven. Bij Niet naleving van debepalingen uit de algemeen geldende voorschriften,evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden nicht aansprakelijk gesteld worden.
De pomp is Niet voor langdurig gebruik (bijv. als circulatiepomp in vijvers of voor gebruik als beekloop) geschikt. De levensduur worden bij een dergelijk gebruikssoor overeenkomstig verkort. Gebruik in dit geval een tijsdklok waar bij voldoende pauzesCUSSEN HAN EN UITSCHAKEN ingesteld worden.
De pomp is nicht geschikt om te gebruiken als een langdurige, automatische overloopbeveiling van waterreservoirs, bronnen of grondwaterregeling in kelderruimten.
De pomp is nicht voor het pompen van drinkwater bestemd!
De pomp mag Niet als installment voor een drukverhoging van het bestaande waterleidingnet gezrukt worden.
Veiligheidsadviezen
GEVAAR!
Stroomschok! Er is letselgevaar door elektrische stroom!
Dit apparaat mag Niet worden gebruikt door Personen (inclusief kinderen) met beperkte fysisieke, sensorische of geestelijkke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun verilighheid verantwoordelijkpeersontoezicht houdt of vooraf instructies gegeven heeft voor het gebruik van het apparaat.
Op kinderen dient toezicht te worden gehonden om te voorkomen dat ze met het product spelen.Instru-eer kinderen en onbevoegde Personen dat zich verz van het apparaat ophouden.
Het gebruik is slechts met een foutstroomschakelaar (RCD max. foutstroom van 30mA ) toegestaan.
Voor de inbedrijfstelling要去 door een bevoegde elektricien gecontroleerd worden of alle vereiste elektrische veiligheidsmaatregelen aanwezig bijn. Hierbij要去 de nationale voorschriften in acht worden genomen.
De elektrische aansluiting moet d.m.v. een stopcontact plaatsvinden.
Let er op dat het stopcontact ver van water en vocht is verwijderd en dat de stekker voor vocht worden beschermd.
Spanning controlleren. De op hetplaatje aangegeven technische gegevens要去en in overeenstemming zich met de spanning van het stroomnet.
Gebruik uitsluitend een voor buiertenwerk geschikt, spatwaterdichte verlengsnoer.

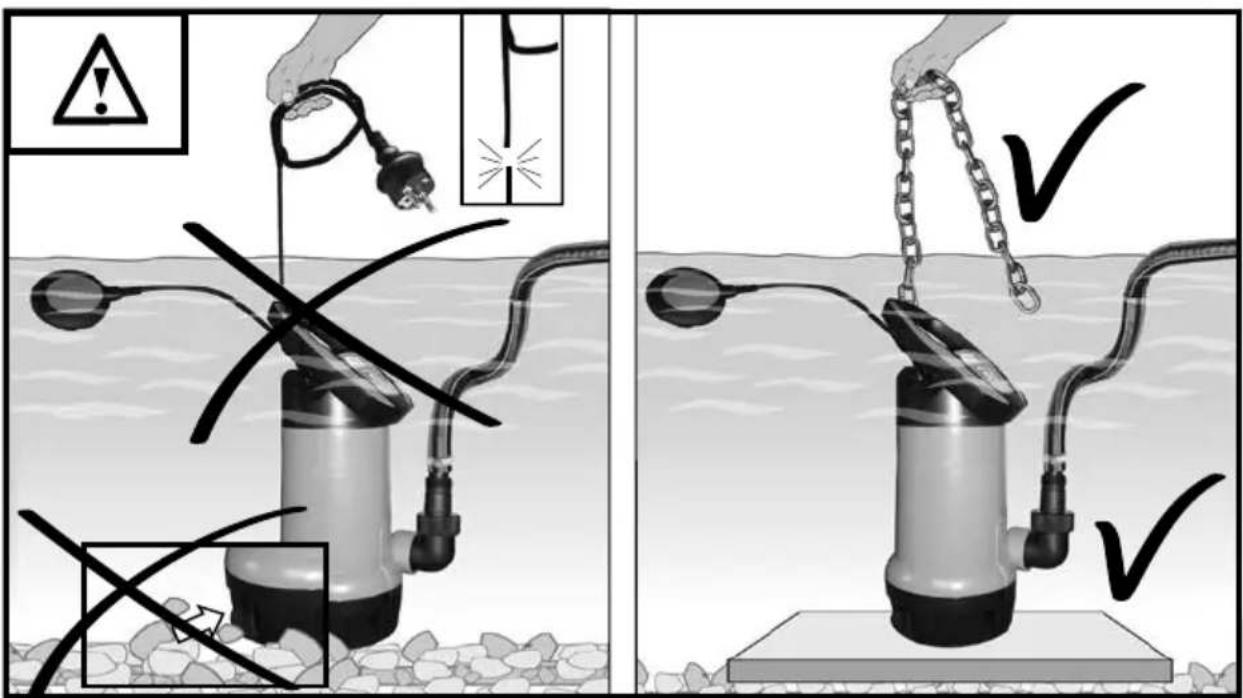

De op het elektrische net aangesloten pomp nooit aan de kabel aanraken, dompelen, resp. tillen of verplaatsen
Voor de inbedrijfneming van het apparaat contro- leren of de elektrische kabel en/of het stopcontact Niet beschadigd zich.
Ter vermijding van bevaren dient een beschadigde netkabel te worden verrangen door de fabrikant. Voer nooit zich reparaties UIT.
Vór het dompelen, na het uitschakelen, bij het oplossen van storingen en vór het onderhoud de netstekker uitm Yemen.
Tijdens de werkking van de pompogen geen Personen of dieren in het te vervoeren vloeistof zich bevinden of zich waar natmaken (bijv. zwembaden, kelders etc.)

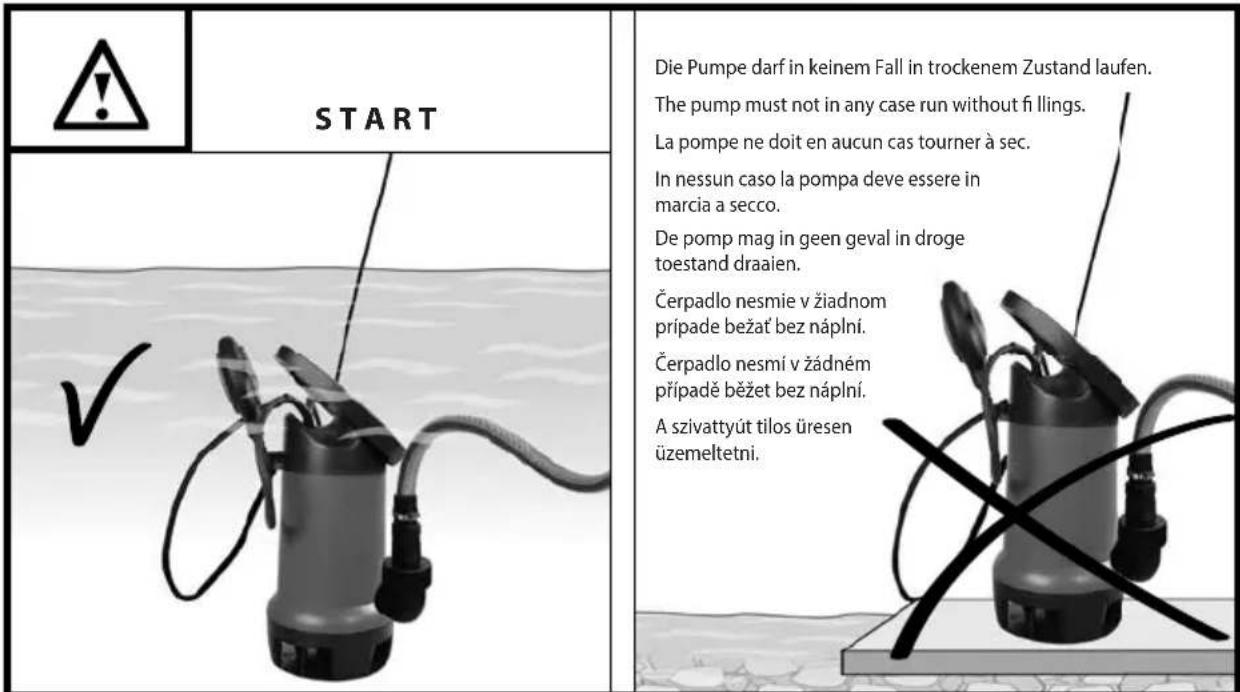

De pomp mag in geen geval in droge toestand draaien.
Gebruik de pomp nooit onbewaakt om gevolgscha- den door eventuele boutfuncties te vermijden. Koppel de pomp principieel van het stroomnet af, als.Deze Niet gebruikt worden.
De temperatuur van de te verpompen vloeistof mag de +35^ nicht overschrijden.
Door vrijkomend smeermiddel kan de vloeistof worden verontreinigd.
Indien de pomp in vijvers, fonteinen enz., evenals in de waarvoor bedoelde waterinstallaties, worden gebruikt,要去en de in de afzonderlijke landen geldige normen, waar de pomp worden gebruikt, beslist nagekomen worden.
De gebruiker is gegenover derden, met betrekking tot het gebruik van de pomp (waterinstallatie enz.), verantwoordelijk.
Eisen aan de bedienende persoon
De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.
Kwalificatie: Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.
Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 16aar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.
Scholing: Om het apparaat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is Nietoodzakelijk.
Handelswijze in noodgeval
Tref de nooodzakelijkmaatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel maybeik gekwalificierde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust.Voor het eventueel plaatsvinden van een ongeval zou algtd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand要去en zich. Het uit de verbandtrommel genomen materiala dient onmiddelijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:
- Plaats van het ongeval
- Soort van het ongeval
- Aantal gewonden mensen
- Soort verwondingen
Onderhoud
Trek voor alle werkzaamheden aan het apparaat altijd eerst de stekeruit de contactdoos.
Voer vór gelebruik van het apparaat.altijd een visuèle controleuit om vast te stellen of het apparaat en in het bijzonder de netkabel en de steker beschadigd zich.
Het apparaat mag nicht worden gezruikt als het beschadigd is of de veiligheidsinrichtingen defect+zijn. Indien het apparaat defect is, dient de reparatie uitsluitend door een klantendienst uitgevoerd te worden. Gebruik alleen origineel toebehoren en originele onderdelen.
Om een lange levensduur van de pompafdichtingen te garanderen adviseren wij de pomp regelmatig met schoon water uit te spoelen.
Bij opslag voor de winter moet er op gelet worden dat zich geen water in het pomphuis bevindt waar dat door bevriezing het pomphuis beschadigd kan worden. Voor ieder transport dient de pomp van het stroom
net afgekoppeld te worden! De pomp dient volledig leeg en vorstvrij opgeslagen te worden. Het vastkleven van mechanische pakkingen worden verminderd, als de pomp met de juiste olie (bijv. plantaardige olie) gespoeld worden.
Enkel een regelmatig onderhonden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zich. Onderhoudsen verzorgingsfouten können tot onvoorziene ongevallen en letsels leiden.
Garantie
De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.
De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgeslotente worden.
Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zich eveneens van garanties uitgesloten..
Schaden door nicht vakkundige installmente of een verkeerd gebruik van de pomp worden door GÜDE Niet overgenomen als garantie.
De installmentie dient in regelmatige perioden op een perfecte functie gecontroleerd te worden.
Wij makes u er op attent dat wij in overeenstemming met de geldige normen betreffende eventuele, door once apparaten veroorzaakte schaden, voor datgene wat hieronder is aangegeven geen verantwoording overnemen:
- Verkeerde reparaties die door nicht bevoegde werkplaatsen werden uitgevoerd.
Zich aan het doel onttrekken, resp. het Niet nakomen van het regulaire gebruik.
Overbelasting van de pomp door continubedrijf.
Vorstschaden en andere door weersinvloeden vero- orzaakte defecten.
Voor de accessoireonderdelen geldendezelfdevoorschriften.
Ter vermijding, resp. voorkoming van eventuele schade (bijvoorbeeld overstroomde ruimtes enz.), als gevolg van een Niet perfect functionerende pomp (door storingen, resp. gebreken), is de bezitter (gebruiker) verplicht desbetreffende veiligheidsmaatregelen te nemen (inbouw van een alarminstallatie, reservepomp e.d.).
Service
Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op once website www.guide.com in Service helpen wij u snel en Niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het série+nummer evenals articikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze.altijd bij de hand te hebben.
Serienummer:
ArticleNumber:
Bouwjaar:
Symbolen
Gebruiksaanwijzing lezen
Trek vór alle werkzaamheden aan het apparaat alkijd eerst de stekeruit de contactdoos.
Aandekabeltrekken/transporteren verboden
Zich in de verpompte vloeistof ophouden is verboden
Waarschuwing voor gevaarlijke elektrische spanning
Waarschuwing voor automatische aanloop
Toebehoren - Wordt Niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.
Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de aanoor bestemde recyclingplaatsen afleveren
Tegen�回t beschemen
Verpakkingsorientering boven
Inspectie- en onderhoudsschema
Tijdsinterval Beschrijving Eventuele overige details
Naar behoefte Reinigen en spoelen Functie van de drijverschakelaar contro- leren.
Storingen - Oorzaken - Oplossingen
| Probleem Oorzaak Maatregel | ||
| Motor start nicht Nettspanning ontbreektPompwieil geblokkeerdDrijverschakelaar in "uit" positie | Spanning controlerenControleer het pomprad visuel op vreme de Voorwerpen.Waterstand controleren | |

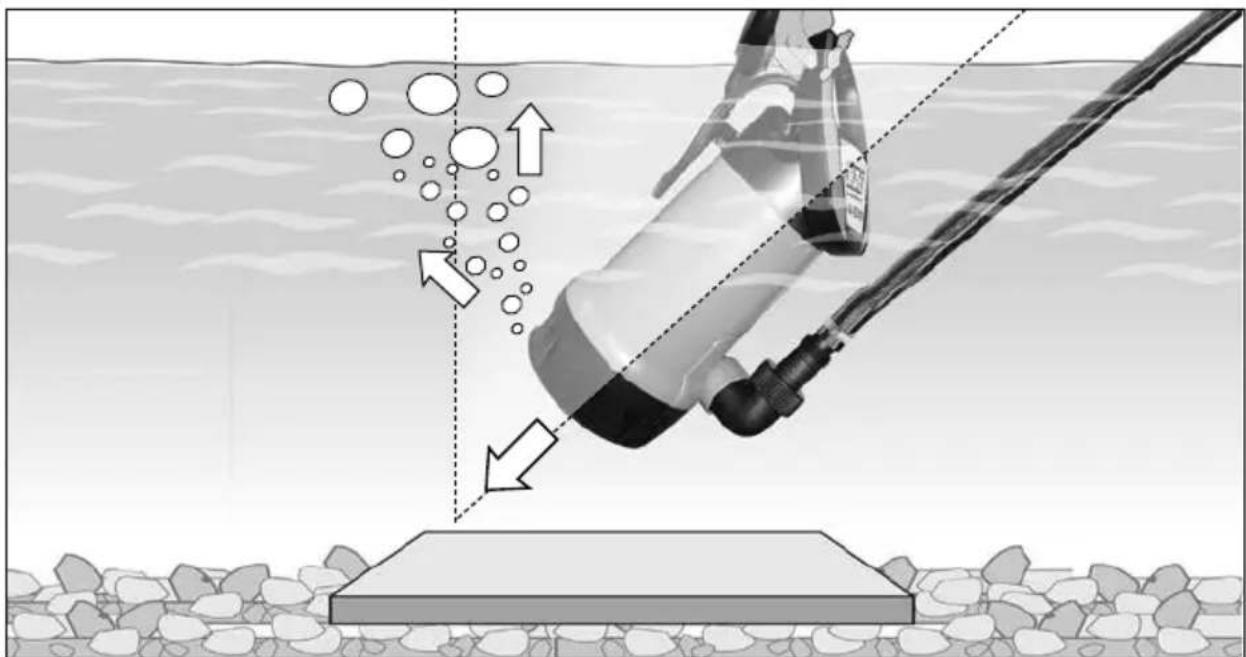

| Pomp zuigt nicht aan Pomphuis zonder waterWaterstand te laagPompwieil verstopt | Luchtbellen latent ontsnappen \( \rightarrow 4 \)Pomp uitschakelen, waterstand要去 stijgenVerstopping verwijderen | |

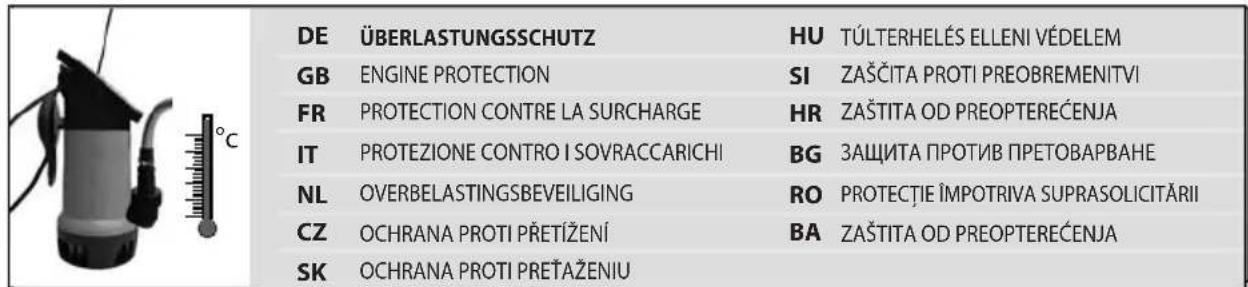

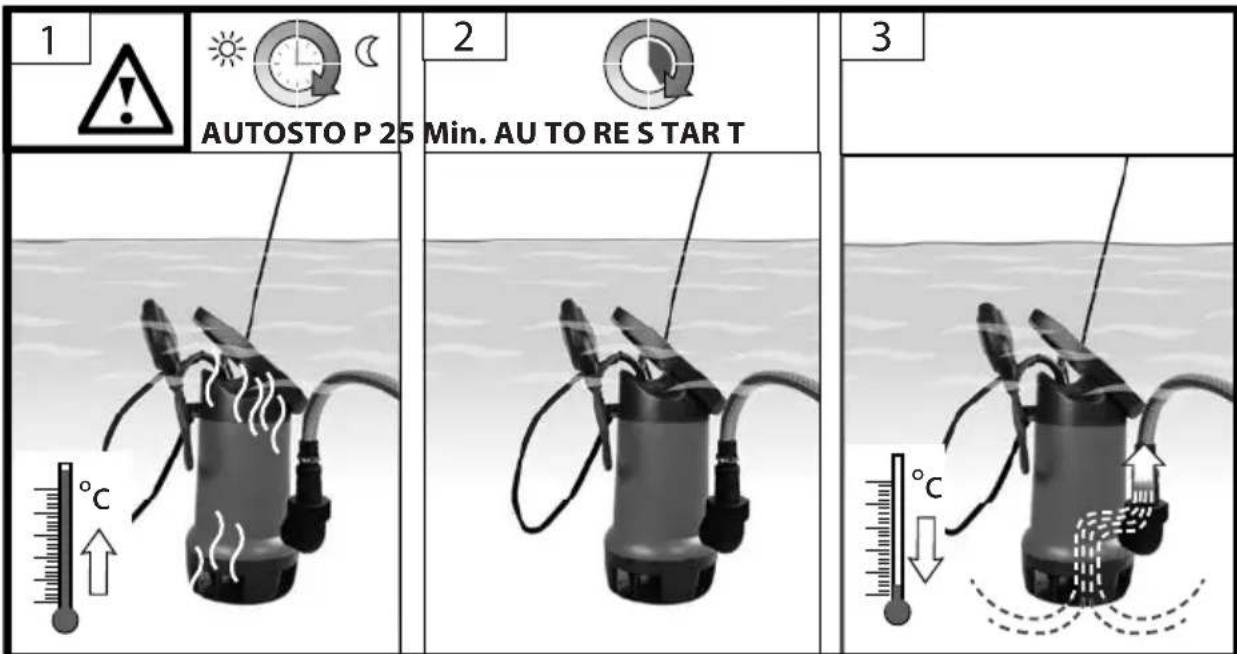

| Thermoschakelaarschakelt de pomp uit\( \rightarrow 5 \) | Zuigkorf verruildWatertemperatuur te hoogPomp draait constant gegen de maximale druk aan | Zuigkorf reinigen en pomp laten afkoelenWatertemperatuur verlagenVaker een pauze inlassen |
| Opvoerhoeveelheidvan water is onvoldo-ende | Zuigkorf verruildWaterspiegel daalt te snelMaximale opvoerhoogte overschredenKnik in de pomppleiding | Zuigkorf reinigenVoor voldoende navloeiing zorgenLengte van de pompweg controleren \( \rightarrow 3 \)Controle van de pomppleiding |
Technické udaje
Ponorné cerpadlo GS 4001 GS 8501 GS 7501 I GSX 1101 GDT 901
Obj. c 94601 .94602 .94603 .94604 .94246
Pripojka. 230V/50Hz..230V/50Hz.230V/50Hz.230V/50Hz
Hiermede verklaren wij, dat de genoemde machine, op grond van+zijn ontwerp en bouwwijze,evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffendefundamenteleveiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaringaar geldigheid.
