GEBRUIKSAANWIJZING 2244 MA SKIL

ORIGINELE GEBRUIKSAANWIJZING 18

• Deze machine is bestemd voor het boren in hout,

metaal, keramiek en kunststof; machines met

elektronische toerentalregeling en rechts-/linksdraaien

zijn ook geschikt voor het in- en uitdraaien van

schroeven en het snijden van schroefdraad

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE SPECIFICATIES 1

Max. draaimoment bij harde schroefverbinding volgens

A Schakelaar voor aan/uit en toerentalregeling

B Groen lampje oplaadapparaat

C Ring voor instellen van koppel

D Blokkeerpositie (koppeling)

E Knop voor omschakelen van draairichting

F Toerentalschakelaar

G Batterijniveau-indicator19

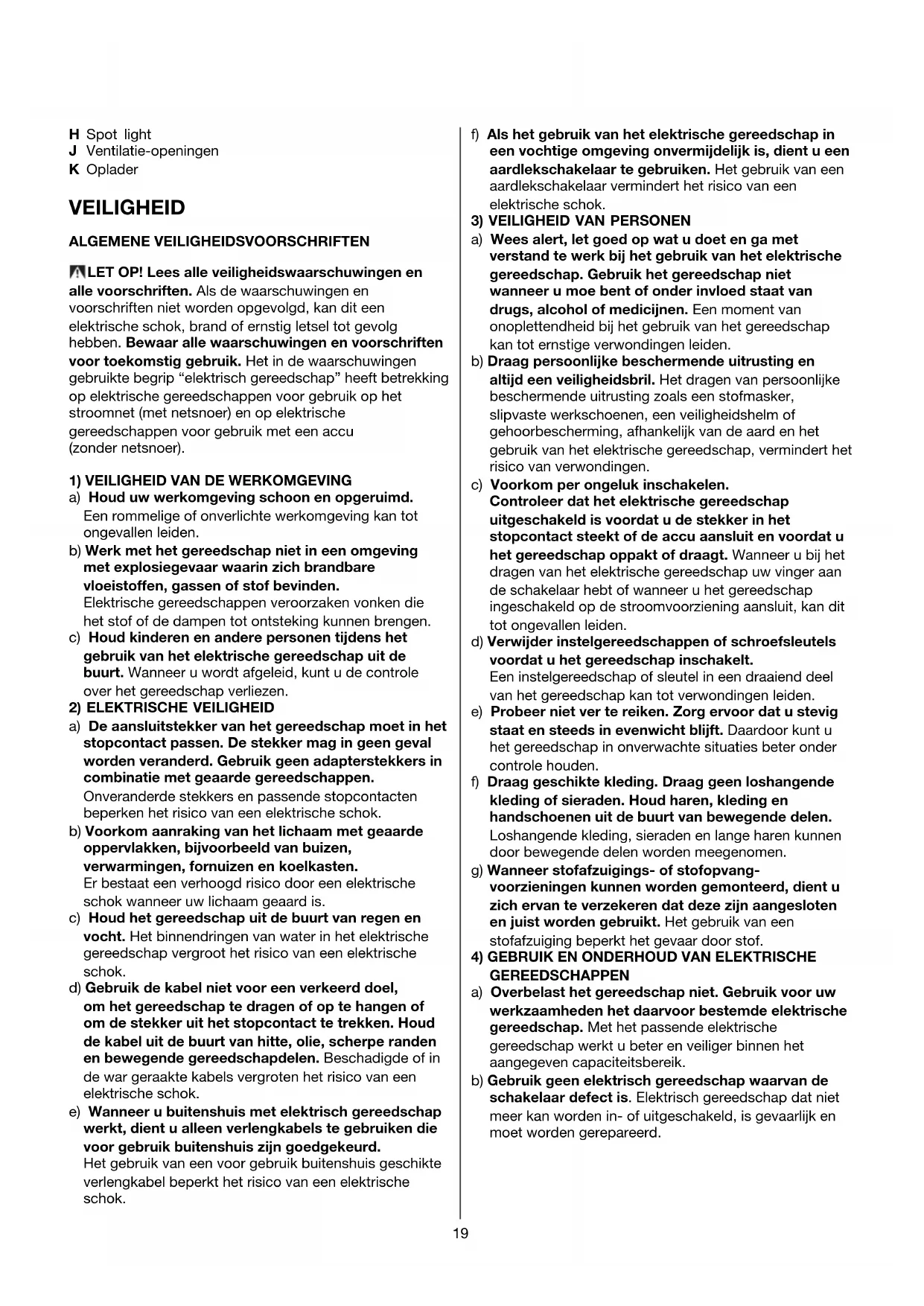

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig letsel tot gevolg

hebben. Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik. Het in de waarschuwingen

gebruikte begrip “elektrisch gereedschap” heeft betrekking

op elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische

gereedschappen voor gebruik met een accu

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden.

Elektrische gereedschappen veroorzaken vonken die

het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico door een elektrische

schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel,

om het gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd

de kabel uit de buurt van hitte, olie, scherpe randen

en bewegende gereedschapdelen. Beschadigde of in

de war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u een

aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap

kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen.

Controleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in het

stopcontact steekt of de accu aansluit en voordat u

het gereedschap oppakt of draagt. Wanneer u bij het

dragen van het elektrische gereedschap uw vinger aan

de schakelaar hebt of wanneer u het gereedschap

ingeschakeld op de stroomvoorziening aansluit, kan dit

tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel

van het gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.20

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden

e) Verzorg het gereedschap zorgvuldig.

Controleer of bewegende delen van het

gereedschap correct functioneren en niet

vastklemmen en of onderdelen zodanig gebroken of

beschadigd zijn dat de werking van het gereedschap

nadelig wordt beïnvloed. Laat beschadigde delen

repareren voordat u het gereedschap gebruikt.

Veel ongevallen hebben hun oorzaak in slecht

onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN

a) Laad accu’s alleen op in oplaadapparaten die door

de fabrikant worden geadviseerd. Voor een

oplaadapparaat dat voor een bepaald type accu

geschikt is, bestaat brandgevaar wanneer het met

andere accu’s wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde accu’s in de

elektrische gereedschappen. Het gebruik van andere

accu’s kan tot verwondingen en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruikte accu met

paperclips, munten, sleutels, spijkers, schroeven en

andere kleine metalen voorwerpen die overbrugging

van de contacten kunnen veroorzaken.

Kortsluiting tussen de accucontacten kan

brandwonden of brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit de accu

lekken. Voorkom contact. Spoel bij onvoorzien

contact met water af. Wanneer de vloeistof in de

ogen komt, dient u bovendien een arts te

raadplegen. Gelekte accuvloeistof kan tot huidirritaties

en verbrandingen leiden.

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en

alleen met originele vervangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid

van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk;

verwijder deze, voordat u aan een karwei begint

• Controleer of het voltage, dat vermeld staat op het

typeplaatje van het oplaadapparaat, overeenkomt met

de netspanning (met 230V of 240V aangeduide

oplaadapparaten kunnen ook op 220V aangesloten

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen of het

oplaadapparaat uit het stopcontact halen

• SKIL kan alleen een correcte werking van de machine

garanderen, indien de juiste accessoires worden

gebruikt, die verkrijgbaar zijn bij de vakhandel

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• De machine/het oplaadapparaat is niet bedoeld voor

gebruik door personen (waaronder begrepen kinderen)

met fysieke, zintuiglijke of mentale beperkingen, of een

gebrek aan ervaring en kennis, tenzij zij onder toezicht

staan of instructies hebben ontvangen ten aanzien van

het gebruik van de machine/het oplaadapparaat door

een persoon, die verantwoordelijk is voor hun veiligheid

• Zorg ervoor dat kinderen de machine/het

oplaadapparaat niet als speelgoed gebruiken

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast

dan wanneer het met de hand wordt vastgehouden)

• Houd het elektrische gereedschap alleen vast aan

de geïsoleerde greepvlakken als u werkzaamheden

uitvoert waarbij het inzetgereedschap verborgen

stroomleidingen of de eigen netkabel kan raken

(contact met een onder spanning staande leiding zet

ook de metalen delen van het elektrische gereedschap

onder spanning en leidt tot een elektrische schok)

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassifi ceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Zorg ervoor, dat knop E 2 in de midden- (blokkeer-)

positie staat, vóórdat u de machine instelt of

accessoires verwisselt, en ook wanneer u de machine

• Laad de batterij alleen met het bijgeleverde

• Raak de contacten in het oplaadapparaat niet aan

• Stel machine/oplaadapparaat/batterij niet bloot aan

• Laad de batterij niet op in een vochtige of natte

• Bewaar de machine/oplaadapparaat/batterij op een

plaats, waar de temperatuur niet hoger dan 50°C kan

worden of onder 0°C kan zakken

• Gebruik het oplaadapparaat niet wanneer deze

beschadigd is; breng deze naar één van de offi cieel

aangestelde SKIL Service Stations voor een

• Gebruik het oplaadapparaat niet, wanneer snoer of

stekker beschadigd is; laat snoer of stekker onmiddellijk

bij één van de offi cieel aangestelde SKIL Service

• Gebruik de batterij niet, wanneer deze beschadigd is;

vervang deze onmiddellijk

• Haal het oplaadapparaat of de batterij niet uit elkaar

• Niet proberen om niet-oplaadbare batterijen met het

oplaadapparaat te laden

• Als u denkt uw machine gedurende lange tijd niet te

gebruiken, kunt u het best het oplaadapparaat uit het

• Uitleg van symbolen op oplaadapparaat/batterij

3 Lees de gebruiksaanwijzing vóór gebruik

4 Gebruik het oplaadapparaat alleen binnenshuis

5 Dubbele isolatie (geen aarddraad nodig)

6 Accu’s exploderen als zij in vuur worden gegooid,

dus verbrand de accu in geen geval

7 Bewaar de machine/oplaadapparaat/batterij op een

plaats, waar de temperatuur niet hoger dan 50°C kan

8 Geef het oplaadapparaat niet met het huisvuil mee

9 Geef de batterij niet met het huisvuil mee

• Gecombineerde schakelaar A 2 voor aan/uit en

Regel het toerental traploos van 0 tot maximum door de

schakelaar dieper in te drukken

• Opladen batterij 0

! een nieuwe of lang niet gebruikte lithium-ion accu

levert pas na ongeveer 3 oplaad-/ontlaadcycli zijn

volledige capaciteit

- sluit het oplaadapparaat zoals afgebeeld op het

- het groene lampje B licht op om aan te geven, dat

het oplaadapparaat klaar is voor gebruik

- steek de batterij in het oplaadapparaat zoals

! de batterij kan ook in het apparaat blijven tijdens

het laden; in dat geval kan het apparaat niet

- het groene lampje B gaat knipperen, wat aangeeft

dat de batterij opgeladen wordt

- na ongeveer 1 uur is de batterij volledig geladen en

gaat het groene lampje B, na het knipperen, continu

branden, waarbij het oplaadapparaat automatisch op

onderhoudsladen overschakelt

! haal de batterij na het opladen uit het

oplaadapparaat; de batterij gaat dan langer mee

- als het groene lampje B niet knippert nadat een

batterij is geplaatst, kan het zijn dat:

1) dat de batterij te koud of te warm is

(het oplaadapparaat laadt batterijen alleen op,

wanneer hun temperatuur tussen 0° en 45° ligt);

het oplaadapparaat schakelt automatisch over op

onderhoudsladen, totdat een temperatuur tussen

0° en 45° bereikt is, waarna het oplaadapparaat

automatisch op normaalladen zal overschakelen

2) dat de batterij vervangen dient te worden

- de lithium-ion accu kan op ieder moment worden

opgeladen (onderbreken van de laadprocedure leidt

niet tot schade aan de accu)

- de lithium-ionbatterij hoeft niet leeg te zijn voordat u

deze kunt opladen (er is geen sprake van een

geheugeneffect zoals bij nikkel-cadmiumbatterijen)

- tijdens het laden kunnen het oplaadapparaat en de

batterij warm aanvoelen; dit is normaal en geen

indicatie voor een probleem

- zorg ervoor, dat de buitenkant van de batterij schoon

en droog is, voordat u deze in het oplaadapparaat

- laad de batterij niet op als de temperatuur lager is

dan 0°C of hoger dan 45°C, omdat dit ernstige

beschadiging van zowel de batterij als het

oplaadapparaat tot gevolg kan hebben

- haal de batterij niet uit de machine, wanneer deze in

- als u denkt uw machine gedurende lange tijd niet te

gebruiken, kunt u het best het oplaadapparaat uit het

- als de lithium-ion accu leeg is, wordt het

gereedschap automatisch uitgeschakeld

- een aanzienlijk kortere werkperiode na het opladen

duidt erop, dat de batterij is versleten en moet

• Omschakelen van draairichting !

- als de omkeerschakelaar niet in de uiterste stand op

links/rechts staat, kan schakelaar A 2 niet ingedrukt

! schakel de draairichting alleen om als de machine

• Verwisselen van boorbitjes @

- plaats bit zo diep mogelijk in de boorkop

- gebruik schroefbitjes in combinatie met een

! gebruik geen bits met een beschadigde schacht

! gebruik uitsluitend scherpe bits22

• Instelbaar koppel (VariTorque) #

- het afgegeven koppel zal toenemen als

koppelingsring C wordt versteld van positie 1 naar

positie 15; in positie D is de koppeling geblokkeerd,

hetgeen zware schroefwerkzaamheden en boren

- voor het indraaien van schroeven met VariTorque

positie 1 beginnen en het koppel verhogen,

totdat de gewenste diepte is bereikt

• Mechanische toerentalkeuze $

- zet schakelaar F op het gewenste toerental

! bedien de toerentalschakelaar alleen als de

machine langzaam loopt

- voor schroeven en boren van grote diameters

- voor boren van kleine diameters

• Batterijniveau-indicator %

- toont het energieniveau van de batterij

- indicator G gaat automatisch aan als schakelaar A 2

Spot light H gaat automatisch aan als schakelaar A 2

• Batterijbescherming

Schakelt het apparaat automatisch uit wanneer

1) de belasting te hoog is

2) de batterijtemperatuur ligt niet binnen het toegestane

bedrijfstemperatuurbereik van -10 tot +60°C

3) de lithium-ionbatterij bijna leeg is (ter bescherming

tegen diepe ontlading)

- in beide gevallen gaan de 3 LED-lampjes van de

batterijniveau-indicator G snel knipperen

! blijf niet op de aan/uit-schakelaar drukken nadat

het gereedschap automatisch is uitgeschakeld;

de accu kan beschadigd zijn

• Automatische asvergrendeling

- wanneer de schakelaar A 2 niet wordt ingedrukt,

wordt de as vergrendeld

- hiermee kunt u de machine als schroevendraaier

gebruiken (zelfs wanneer de batterij leeg is)

• Vasthouden en leiden van de machine &

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- houd ventilatie-openingen J 2 onbedekt

- oefen niet te veel druk uit; laat de machine het werk

• Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot gat

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig

stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een

gat voorgeboord te worden

• Houd machine en oplaadapparaat schoon

- maak de laadcontactpunten van het oplaadapparaat

schoon met alcohol of speciaal contactpunten-

! haal het oplaadapparaat uit het stopcontact

voordat u deze schoonmaakt

• Mocht de machine/het oplaadapparaat ondanks

zorgvuldige fabricage- en testmethoden toch defect

raken, dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor SKIL elektrische

- stuur de machine of het oplaadapparaat

ongedemonteerd, samen met het aankoopbewijs,

naar het verkoopadres of het dichtstbijzijnde SKIL

service-station (de adressen evenals de

onderdelentekening van de machine vindt u op

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2002/96/EG inzake

oude electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

- symbool 8 zal u in het afdankstadium hieraan

• De batterij moet uit het milieu gehouden worden en mag

daarom niet in het vuilnis terecht komen (symbool 9 zal

u in het afdankstadium hieraan herinneren)

! bescherm de batterij-contacten met stevig

plakband voordat ze afgedankt worden, om

kortsluiting te voorkomen

CE-CONFORMITEITSVERKLARING

• Wij verklaren, dat dit product voldoet aan de volgende

normen of normatieve documenten: EN 60 335,

EN 60 745, EN 55 014, overeenkomstig de bepalingen

van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG

(tot 28-12-2009), 2006/42/EG (vanaf 29-12-2009)

• Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE),

• Gemeten volgens EN 60 745 bedraagt het

geluidsdrukniveau van deze machine 74 dB(A) en het

geluidsvermogen-niveau 85 dB(A) (standaard deviatie: 3

dB), en de vibratie ✱ (hand-arm methode; onzekerheid

✱ bij het boren in metaal <2,5 m/s²

✱ bij het schroevendraaien <2,5 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60 745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen,

of met andere of slecht onderhouden accessoires,

kan het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren

S Sladdlös borrmaskin/ 2244
