LIETOŠANAS INSTRUKCIJA 2244 MA SKIL

• Šis instruments ir paredzēts urbšanai kokā, metālā,

keramikas izstrādājumos un plastmasā; instrumenta

modeļi ar elektronisko ātruma regulēšanas sistēmu un

darbvārpstas griešanās virziena pārslēgšanu ir piemēroti

arī skrūvju ieskrūvēšanai un vītņu griešanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

Maks. griezes moments cietam skrūvēšanas režīmam

atbilstoši standartam ISO 5393: 36 Nm

INSTRUMENTA ELEMENTI 2

A Ieslēdzējs un griešanās ātruma regulators

B Zaļš uzlādes indikators

C Gredzens griezes momenta regulēšanai

D Bloķēšanas pozīcija(sajūgs)

E Griešanās virziena pārslēdzējs

F Pārnesumu pārslēdzējs

G Akumulatora uzlādes pakāpes indikators

H Apgaismošanas spuldze

J Ventilācijas atveres

JŪSU DROŠĪBAI VISPĀRĒJIE DARBA DROŠĪBAS NOTEIKUMI UZMANĪBU! Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēc izlasīšanas uzglabājiet šos

noteikumus turpmākai izmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā.

Darba laikā instruments nedaudz dzirksteļo, un tas var

izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks

saņemt elektrisko triecienu.113

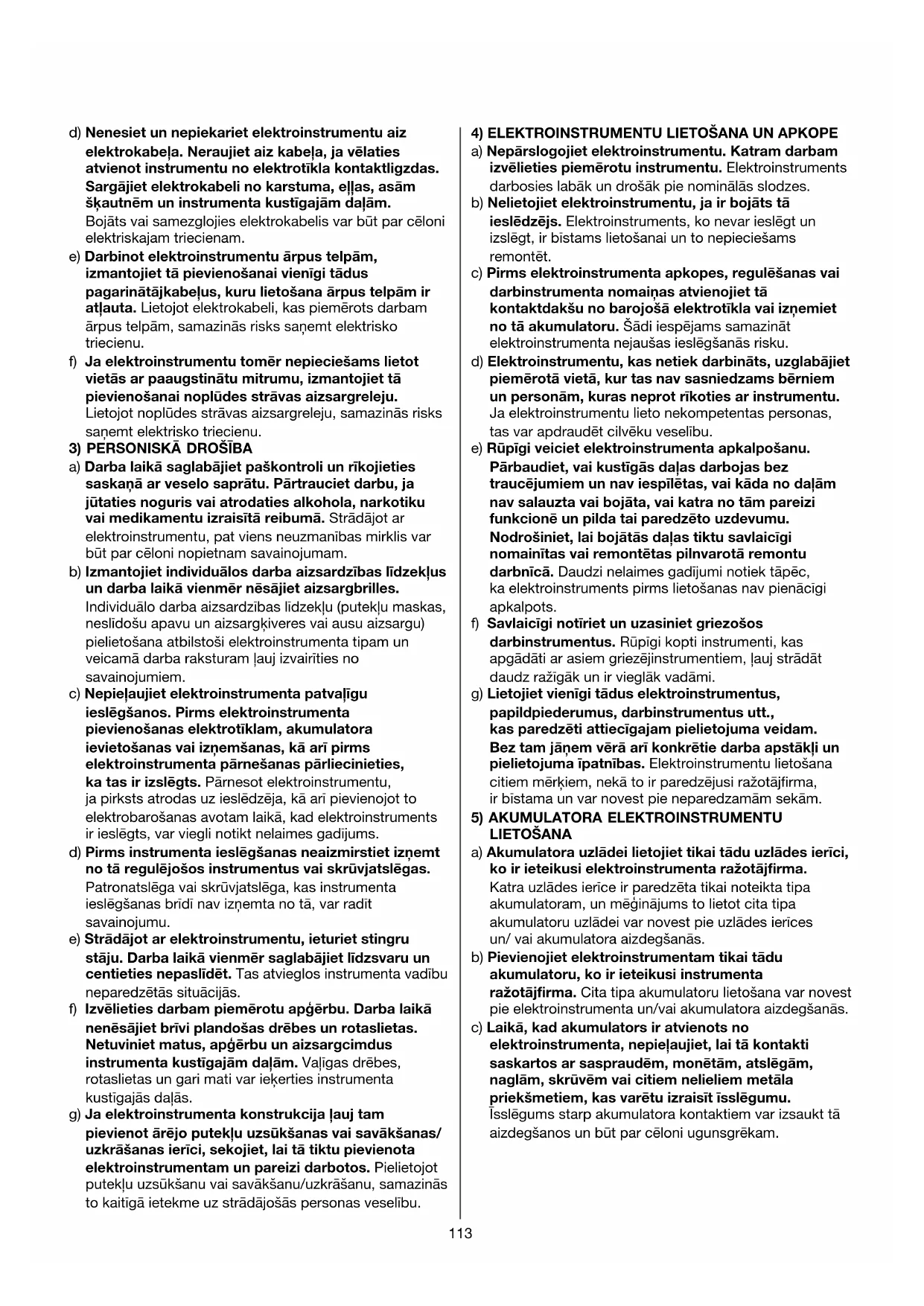

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzekļus

un darba laikā vienmēr nēsājiet aizsargbrilles.

Individuālo darba aizsardzības līdzekļu (putekļu maskas,

neslīdošu apavu un aizsargķiveres vai ausu aizsargu)

pielietošana atbilstoši elektroinstrumenta tipam un

veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties,

ka tas ir izslēgts. Pārnesot elektroinstrumentu,

ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments

ir ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt

no tā regulējošos instrumentus vai skrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus

instrumenta kustīgajām daļām. Vaļīgas drēbes,

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet

piemērotā vietā, kur tas nav sasniedzams bērniem

un personām, kuras neprot rīkoties ar instrumentu.

Ja elektroinstrumentu lieto nekompetentas personas,

tas var apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta apkalpošanu.

Pārbaudiet, vai kustīgās daļas darbojas bez

traucējumiem un nav iespīlētas, vai kāda no daļām

nav salauzta vai bojāta, vai katra no tām pareizi

funkcionē un pilda tai paredzēto uzdevumu.

Nodrošiniet, lai bojātās daļas tiktu savlaicīgi

nomainītas vai remontētas pilnvarotā remontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc,

ka elektroinstruments pirms lietošanas nav pienācīgi

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt.,

kas paredzēti attiecīgajam pielietojuma veidam.

Bez tam jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma,

ir bīstama un var novest pie neparedzamām sekām.

5) AKUMULATORA ELEKTROINSTRUMENTU LIETOŠANA

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci,

ko ir ieteikusi elektroinstrumenta ražotājfirma.

Katra uzlādes ierīce ir paredzēta tikai noteikta tipa

akumulatoram, un mēģinājums to lietot cita tipa

akumulatoru uzlādei var novest pie uzlādes ierīces

un/ vai akumulatora aizdegšanās.

b) Pievienojiet elektroinstrumentam tikai tādu

akumulatoru, ko ir ieteikusi instrumenta

ražotājfirma. Cita tipa akumulatoru lietošana var novest

pie elektroinstrumenta un/vai akumulatora aizdegšanās.

c) Laikā, kad akumulators ir atvienots no

elektroinstrumenta, nepieļaujiet, lai tā kontakti

saskartos ar saspraudēm, monētām, atslēgām,

naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu izraisīt īsslēgumu.

Īsslēgums starp akumulatora kontaktiem var izsaukt tā

aizdegšanos un būt par cēloni ugunsgrēkam.114

d) Nepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts. Nepieļaujiet, ka elektrolīts

nonāktu saskarē ar ādu. Ja tas tomēr nejauši ir

noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts

nonāk acīs, nekavējoties griezieties pie ārsta.

No akumulatora izplūdušais elektrolīts var izsaukt ādas

iekaisumu vai pat apdegumu.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams

panākt instrumenta ilgstošu un nevainojamu darbību

DARBA DROŠĪBAS NOTEIKUMI AKUMULATORA URBJMAŠĪNĀM/SKRŪVGRIEŽIEM

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Pārliecinieties, ka spriegums, kas uzrādīts uz uzlādes

ierīces marķējuma plāksnītes, atbilst maiņsprieguma

vērtībai barojošajā elektrotīklā (uzlādes ierīces, uz kuru

marķējuma plāksnītes ir uzrādīta sprieguma vērtība

230 V vai 240 V, var darboties arī pie elektrotīkla

• Mehāniska vai elektriska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu vai atvienojiet

uzlādes ierīci no barojošā elektrotīkla

• SKIL garantē instrumenta nevainojamu darbību tikai tad,

ja tiek lietoti pareizi izvēlēti papildpiederumi, kas

iegādāti pie SKIL oficiālā izplatītāja

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kā instrumenta

maksimālais brīvgaitas ātrums

• Instrumentu un uzlādes ierīci nav paredzēts izmantot

personām (tostarp bērniem) ar ierobežotām fiziskām,

uztveres vai garīgām spējām, kā arī personām, kam

trūkst vajadzīgās pieredzes un zināšanu, ja vien

persona, kas atbild par drošību, viņus neuzrauga vai

nesniedz norādījumus par instrumenta vai uzlādes

• Sekojiet, lai bērni nerotaļātos ar instrumentu vai uzlādes

• Nostipriniet apstrādājamo detaļu (detaļu ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Veicot darbu apstākļos, kad darbinstruments var

skart slēptu elektropārvades līniju vai paša

instrumenta elektrokabeli, turiet instrumentu tikai

aiz izolētajiem rokturiem (darbinstrumentam skarot

spriegumu nesošus vadus, šis spriegums nonāk arī uz

instrumenta strāvu vadošajām daļām un var būt par

cēloni elektriskajam triecienam)

• Ar piemērota metālmeklētāja palīdzību pārbaudiet,

vai apstrādes vietu nešķērso slēptas

elektropārvades līnijas, kā arī gāzes vai ūdens

caurules; šaubu gadījumā griezieties vietējā

komunālās saimniecības iestādē (darbinstrumentam

skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks

un strādājošais var saņemt elektrisko triecienu; gāzes

vada bojājums var izraisīt sprādzienu; darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās

vērtības un strādājošais var saņemt elektrisko triecienu)

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi

(saskare ar putekļiem vai to ieelpošana var izraisīt

alerģiskas reakcijas un/vai elpošanas ceļu saslimšanas

operatoram vai klātesošajiem); izmantojiet putekļu

masku un putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju,

ja to iespējams pievienot

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

• Pirms regulēšanas vai piederumu nomaiņas, kā arī,

pārnesot vai uzglabājot instrumentu, pārliecinieties,

ka tā pārslēdzējs E 2 atrodas vidējā (neitrālā) stāvoklī

• Akumulatoru uzlādēšanai izmantojiet tikai šim nolūkam

paredzēto uzlādes ierīci, kas ietilpst instrumenta

• Nepieskarieties uzlādes ierīces kontaktspailēm

• Neatstājiet instrumentu, uzlādes ierīci vai akumulatoru

• Neuzlādējiet akumulatoru mitrā vai miklā vidē

• Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru

vietā, kur temperatūra nepārsniedz 50°C un nav zemāka

• Nelietojiet bojātu uzlādes ierīci, bet nododiet to

pārbaudei firmas SKIL pilnvarotā apkopes un remonta

• Nelietojiet uzlādes ierīci, ja ir bojāts tās elektrokabelis

vai kontaktdakša, bet nekavējoties nomainiet bojāto

daļu firmas SKIL pilnvarotā apkopes un remonta

• Nelietojiet bojātu akumulatoru; tas nekavējoties

• Nemēģiniet izjaukt uzlādes ierīci vai atvērt akumulatora

• Nemēģiniet uzlādēt elektrobarošanas elementus, kas

nav paredzēti atkārtotai uzlādēšanai

• Ja ir paredzams, ka instruments ilgāku laiku netiks

izmantots, uzlādes ierīces elektrokabelis jāatvieno no

barojošā elektrotīkla

• Uz uzlādes ierīces un akumulatora attēloto apzīmējumu

3 Pirms izstrādājuma lietošanas izlasiet tā lietošanas

4 Uzlādes ierīci drīkst lietot tikai telpās

5 Divkārša izolācija (nav jālieto zemējuma vads)115

6 Nekādā gadījumā neievietojiet akumulatoru ugunī, jo

tas var izraisīt sprādzienu

7 Uzglabājiet instrumentu, uzlādes ierīci un

akumulatoru vietā, kur temperatūra nepārsniedz 50°C

8 Neizmetiet nolietoto uzlādes ierīci sadzīves atkritumu

• Kombinētais ieslēdzējs A 2 un darbvārpstas griešanās

Izmainot spiedienu uz ieslēdzēju, plūstoši regulējiet

darbvārpstas griešanās ātrumu no nulles vērtības līdz

• Akumulatora uzlādēšana 0

! jaunam vai ilgāku laiku nelietotam litija-jona

akumulatoram ietilpība pilnībā atjaunojas tikai

pēc aptuveni 3 uzlādes/izlādes cikliem

- pievienojiet uzlādes ierīci elektrotīklam, kā parādīts

- iedegas zaļais indikators B, liecinot, ka uzlādes ierīce

- ievietojiet akumulatoru uzlādes ierīcē, kā parādīts

! akumulatoru var atstāt instrumentā arī uzlādes

laikā, taču šādā gadījumā instrumentu nevar

- uzlādes laikā, zaļais indikators B mirgo

- aptuveni pēc 1 stundas, kad akumulators ir pilnīgi

uzlādēts, zaļais indikators B pārstāj mirgot un turpina

degt pastāvīgi, norādot, ka uzlādes ierīce darbojas

izlīdzināšanas režīmā

! pēc uzlādes beigām izņemiet akumulatoru no

uzlādes ierīces, jo šādi var palielināt akumulatora

- ja pēc akumulatora ievietošanas uzlādes ierīcē tās

zaļais indikators B nesāk mirgot, tas nozīmē, ka:

1) akumulatora temperatūra ir āpus pieļaujamo

vērtību robežām (akumulatora temperatūra

nedrīkst būt zemāka par 0°C vai augstāka par

45°C); šādā gadījumā uzlādes ierīce automātiski

pārtrauc akumulatora uzlādi un pāriet

izlīdzināšanas režīmā; akumulatora temperatūrai

nonākot pieļaujamo vērtību robežās, uzlādes ierīce

automātiski pāriet uzlādes režīmā

2) akumulators jānomaina

- litija-jona akumulatoru var uzlādēt jebkurā brīdī

(uzlādes procesa pārtraukšana nebojā akumulatoru)

- litija jonu akumulators nav jāiztukšo pirms

uzlādēšanas (tam nav “atmiņas efekta”, kā tas ir

niķeļa kadmija akumulatoriem)

- uzlādes laikā uzlādes ierīce un akumulators var

nedaudz uzsilt; tas ir normāli un neliecina par

- pirms akumulatora ievietošanas uzlādes ierīcē

pārliecinieties, ka tā ārējā virsma ir tīra un sausa

- neveiciet akumulatora uzlādi, ja gaisa temperatūra ir

zemāka par 0 °C vai augstāka par 45 °C; tas var radīt

akumulatora un uzlādes ierīces nopietnus bojājumus

- neizņemiet akumulatoru no instrumenta laikā, kad tas

- ja ir paredzams, ka instruments ilgāku laiku netiks

izmantots, uzlādes ierīces elektrokabelis jāatvieno no

barojošā elektrotīkla

- pēc litija-jonu akumulatora iztukšošanās, instruments

automātiski izslēdzas

- ja manāmi samazinās akumulatora darbības laiks

starp uzlādēm, tas norāda, ka akumulators ir

nolietojies un to nepieciešams nomainīt

• Griešanās virziena pārslēgšana !

- ja darbvārpstas griešanās virziena pārslēdzējs nav

precīzi iestādīts galējā labējā/kreisajā stāvoklī,

ieslēdzēju A 2 nav iespējams nospiest

! pārslēdziet darbvārpstas griešanās virzienu tikai

tad, kad instruments ir pilnībā apstājies

- ievietojiet darbinstrumenta kātu urbjpatronā pēc

- lietot skrūvju svārpstus kopā ar darbinstrumentu

! neizmantojiet darbinstrumentus ar bojātu kātu

! lietojiet tikai asus darbinstrumentus

• Griezes momenta regulēšanas sistēma (VariTorque) #

- griezes moments pieaug, griežot regulējošo

gredzenu C no stāvokļa 1 līdz stāvoklim 15; pagriežot

gredzenu stāvoklī D, sistēmas darbība tiek bloķēta,

ļaujot veikt urbšanas un skrūvēšanas darbus ar lielu

- ieskrūvējot skrūvi, vispirms pagrieziet regulējošo

gredzenu stāvoklī 1, tad pakāpeniski palieliniet

griezes momentu, līdz tiek sasniegts vēlamais

ieskrūvēšanas dziļums

• Mehāniskā pārnesumu pārslēgšana $

- ar pārslēdzēja F palīdzību izvēlieties vajadzīgo ātrumu

! pārvietojiet pārnesumu pārslēdzēju tikai tad,

kad instruments darbojas ar nelielu ātrumu

- piemērots skrūvju ieskrūvēšanai un lielāka diametra

- piemērots vītņu iegriešanai

- mazāks griezes moments

- piemērots mazāka diametra urbumu veidošanai

• Akumulatora uzlādes pakāpes indikators %

- parāda, cik daudz enerģijas ir atlicis akumulatorā

- indikators G automātiski iedegas, pārvietojot

ieslēdzēju A 2 uz priekšu

Spuldze H automātiski iedegas, nospiežot ieslēdzēju

• Akumulatora aizsardzība

Instruments automātiski izslēdzas, ja

1) tas ir pārslogots

2) akumulatora temperatūra ir ārpus pieļaujamās darba

temperatūras diapazona no -10 līdz +60°C

3) litija jonu akumulators ir gandrīz tukšs (lai aizsargātu

- jebkurā gadījumā 3 akumulatora lādiņa gaismas

indikatori G ātri mirgos116

! pēc instrumenta automātiskas izslēgšanās

nedrīkst spiest tā ieslēdzēju, jo tā var sabojāt

• Automātiskā instrumenta darbvārpstas bloķēšana

- kad slēdzis A 2 nav piespiests, darbvārpsta ir

- ļauj izmantot instrumentu kā skrūvgriezi (pat tad,

ja akumulators ir tukšs)

• Instrumenta turēšana un vadīšana &

! darba laikā vienmēr turiet instrumentu aiz pelēkās

krāsas noturvirsmas(ām)

- nenosprostojiet instrumenta ventilācijas atveres J 2

- darba laikā pārlieku nespiediet instrumentu; ļaujiet

tam darboties nominālā režīmā

• Melno metālu urbšana

- ja nepieciešams izveidot liela diametra urbumu,

vispirms ieurbiet mazāka izmēra atvērumu

- laiku pa laikam ieeļļojiet urbi

• Veicot skrūves ieskrūvēšanu tuvu koka priekšmeta vai

konstrukcijas malai, vispirms ieteicams ieurbt atvērumu,

lai novērstu koksnes plaisāšanu

• Lai instruments tiktu izmantots optimālā režīmā,

ieturiet pastāvīgu spiedienu uz skrūves galvu, īpaši tad,

ja skrūve tiek izskrūvēta

• Veicot skrūves ieskrūvēšanu cietā koksnē, vispirms

APKALPOŠANA / APKOPE

• Uzturiet tīru instrumentu un uzlādes ierīci

- notīriet uzlādes ierīces kontaktspailes ar spirtu vai

speciālo kontaktu tīrīšanas līdzekli

! pirms uzlādes ierīces tīrīšanas atvienojiet to no

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments vai uzlādes

ierīce tomēr sabojājas, tas jānogādā remontam firmas

SKIL pilnvarotā elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu vai uzlādes ierīci neizjauktā

veidā kopā ar iegādes dokumentiem tuvākajā

tirdzniecības vietā vai firmas SKIL pilnvarotā

pēciegādes apkalpošanas un remonta darbnīcā

(tās adrese un instrumenta apkalpošanas shēma ir

sniegta interneta vietnē www.skilmasters.com)

APKĀRTĒJĀS VIDES AIZSARDZĪBA

iesaiņojuma materiālus sadzīves atkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols 8 atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

• Nolietotie akumulatori jāsavāc un jānogādā otrreizējai

pārstrādei atsevišķi, tos nedrīkst izmest kopā ar

sadzīves atkritumiem (īpašs simbols 9 a atgādina par

nepieciešamību tos utilizēt videi nekaitīgā veidā)

! pirms akumulatora utilizācijas tā kontakti

jāaplīmē ar izolācijas lenti, lai nepieļautu

īssavienojuma rašanos starp tiem

CE ATBILSTĪBAS DEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums

atbilst standartiem vai standartizācijas dokumentiem

EN 60 335, EN 60 745, EN 55 014 un ir saskaņā ar

direktīvām 2006/95/EK, 2004/108/EK, 98/37/EK (līdz

• Tehniskā dokumentācija no: SKIL Europe BV (PT-

• Saskaņā ar standartu EN 60 745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 74 dB(A) un

skaņas jaudas līmenis ir 85 dB(A) (pie tipiskās izkliedes:

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

✱ veicot urbšanu metālā <2,5 m/s²

✱ veicot skrūves ieskrūvēšanu <2,5 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 60 745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

- instrumenta izmantošana citiem mērķiem vai ar

citiem vai nepietiekami koptiem piederumiem var

ievērojami palielināt kopējo vibrācijas iedarbības

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot
