GEBRUIKSAANWIJZING EP616HB20E SIEMENS

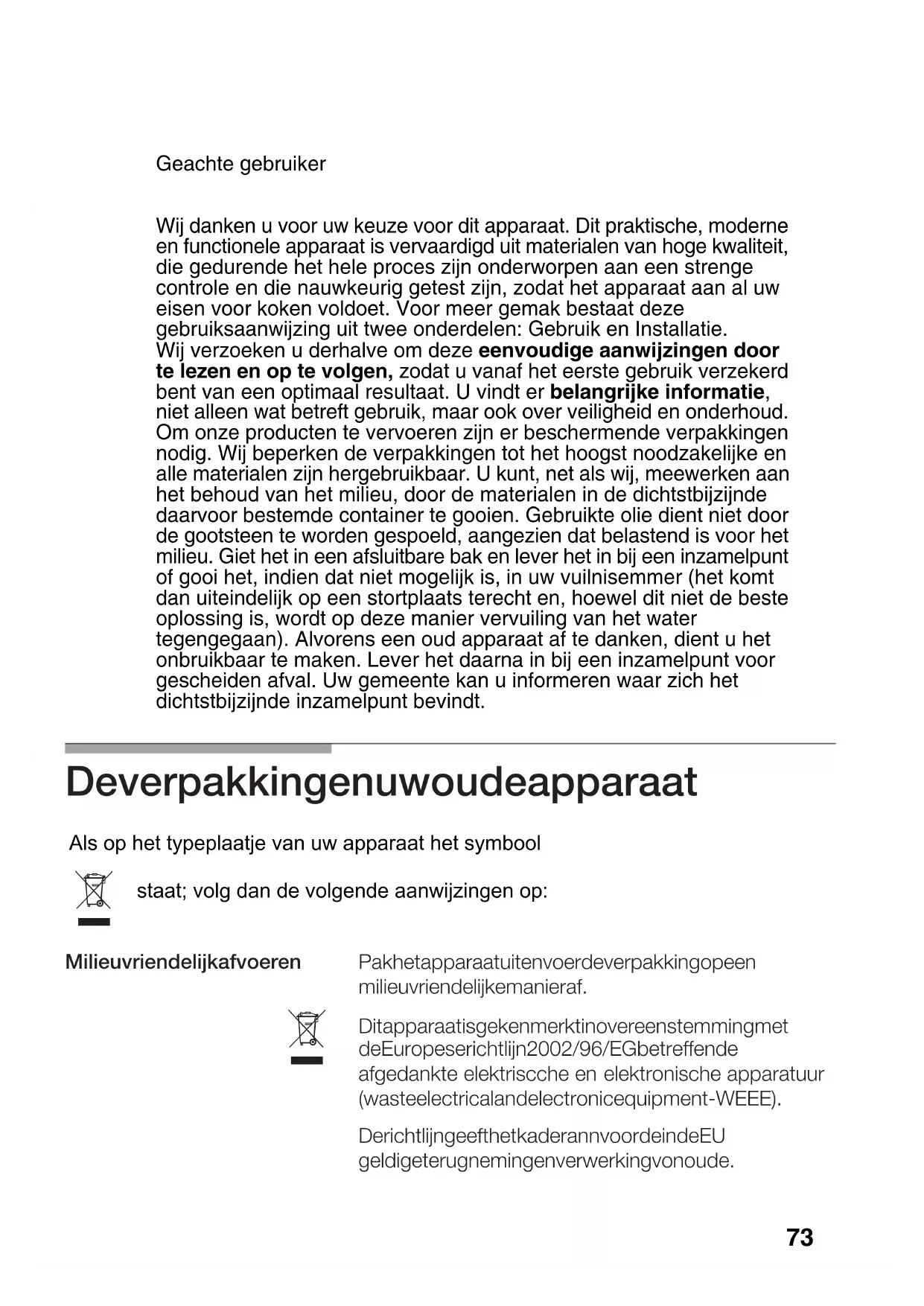

Wij danken u voor uw keuze voor dit apparaat. Dit praktische, moderne

en functionele apparaat is vervaardigd uit materialen van hoge kwaliteit,

die gedurende het hele proces zijn onderworpen aan een strenge

controle en die nauwkeurig getest zijn, zodat het apparaat aan al uw

eisen voor koken voldoet. Voor meer gemak bestaat deze

gebruiksaanwijzing uit twee onderdelen: Gebruik en Installatie.

Wij verzoeken u derhalve om deze eenvoudige aanwijzingen door

te lezen en op te volgen, zodat u vanaf het eerste gebruik verzekerd

bent van een optimaal resultaat. U vindt er belangrijke informatie,

niet alleen wat betreft gebruik, maar ook over veiligheid en onderhoud.

Om onze producten te vervoeren zijn er beschermende verpakkingen

nodig. Wij beperken de verpakkingen tot het hoogst noodzakelijke en

alle materialen zijn hergebruikbaar. U kunt, net als wij, meewerken aan

het behoud van het milieu, door de materialen in de dichtstbijzijnde

daarvoor bestemde container te gooien. Gebruikte olie dient niet door

de gootsteen te worden gespoeld, aangezien dat belastend is voor het

milieu. Giet het in een afsluitbare bak en lever het in bij een inzamelpunt

of gooi het, indien dat niet mogelijk is, in uw vuilnisemmer (het komt

dan uiteindelijk op een stortplaats terecht en, hoewel dit niet de beste

oplossing is, wordt op deze manier vervuiling van het water

tegengegaan). Alvorens een oud apparaat af te danken, dient u het

onbruikbaar te maken. Lever het daarna in bij een inzamelpunt voor

gescheiden afval. Uw gemeente kan u informeren waar zich het

dichtstbijzijnde inzamelpunt bevindt.

     

Als op het typeplaatje van uw apparaat het symbool

staat; volg dan de volgende aanwijzingen op:

73INHOUD Waarschuwingen omtrent veiligheid

Onderdelen van de kookplaat

Geadviseerde diameter van de pan (cm)

Waarschuwingen voor het gebruik

Reiniging en onderhoud

84Waarschuwingen omtrent veiligheid

Lees deze handleiding aandachtig door zodat u het

apparaat op een goede en veilige manier kunt gebruiken.

Volgens de geldende veiligheidsnormen, mag de

installatie en omvorming voor ander gassoorten alleen

worden uitgevoerd door officieel erkend personeel.

Controleer, alvorens uw nieuwe kookplaat te installeren,

of de afmetingen juist zijn.

Dit apparaat mag niet worden aangesloten op een

inrichting voor de afvoer van de verbrandingsproducten.

De volgende aanwijzingen gelden alleen voor

landen waarvan het symbool op het apparaat is

aangegeven. Voor het aanpassen aan de landelijke

gebruiksvoorwaarden dienen de technische aanwijzingen

te worden opgevolgd.

Op de plaats waar het apparaat komt te staan, moet een

perfect werkende reglementaire ventilatie-inrichting

aanwezig zijn. (Basisregels voor Installatie van Gas in

Gebouwen BOE nr.281,24-11-93)

Zorg ervoor dat het apparaat niet blootstaat aan

luchtstromen: de gaspitten zouden anders kunnen doven.

Dit apparaat is, als het van de fabriek komt, afgesteld

op de manier die op het typeplaatje is weergegeven.

Indien wijzigingen nodig zijn, dient u contact op te nemen

met onze klantenservice.

Sleutel niet aan de binnenkant van het apparaat.Neem

zonodig contact op met de klantenservice.

Bewaar de gebruiks- en installatievoorschriften, zodat

u ze aan een eventuele volgende eigenaar kunt geven.

Zet het apparaat niet aan indien het beschadigd is.

Dit apparaat is enkel ontworpen voor

professioneel gebruik hiervan is niet

caravans. De garantie zal enkel geldig

zijn wanneer het gebruik nageleefd werd

toegelaten. Dit apparaat mag niet

worden geïnstalleerd

ontworpen werd.Gebruik het apparaat alleen voor het bereiden van

voedsel en nooit als kachel.

Vetten of oliën die oververhit zijn, zijn gemakkelijk

ontvlambaar. U dient derhalve altijd voorzichtig te werk

te gaan bij de bereiding van voedsel met vet of olie,

Probeer brandend vet of olie nooit met water te blussen.

GEVAARLIJK! Doe een deksel op de pan om het vuur

te doven en zet de kookzone uit.

Bij storingen dient u de gastoevoer te sluiten en de

elektriciteit uit te schakelen. Bel in dat geval meteen

onze bevoegde klantenservice, die het euvel kan

Zet geen vervormde of instabiele pannen op de platen

en gaspitten; deze kunnen omvallen

Indien een kraan vast zit, dient u deze niet te forceren.

Neem direct contact op met onze klantendienst,

die de kraan kan repareren of vervangen.

Tijdens het gebruik van uw kookplaat dient u te

voorkomen dat luchtstromen of koude vloeistoffen in

contact komen met het glas. Het glas kan hierdoor

De grafieken die in die boek staan afgebeeld, zijn slechts

elektrocutie bestaat.

Gebruik geen stoomreinigers om de kookplaat te

reinigen, aangezien er risico op

Dit apparaat is niet bestemd om te worden gebruikt door

personen (met inbegrip van kinderen)

fysieke, sensoriële of mentale capaciteiten beperkt

zijn of die onvoldoende ervaring of kennis hebben,

behalve wanneer deze

toezicht of instructies zouden

hebben gehad inzake het gebruik van het apparaat door

een persoon die verantwoordelijk is voor hun veiligheid.

Zorg ervoor dat er tijdens het gebruik van het apparaat

Oppervlaktes van kachels of kooktoestellen

worden warm als ze aanstaan.

Wees daarom voorzichtig en zorg

ervoor dat kinderen niet in de buurt komen.Onderdelen van de kookplaat

1,75 kW Brander met drievoudige

kroon tot 3,6 kW Brander met drievoudige

kroon tot 3,3 kW Brander met drievoudige

kroon tot 3,3 kWGaspitten

seconden vast, totdat de gaspit aangaat.

Laat de knop daarna weer los en zet hem in de gewenste

stand. Mocht de gaspit niet aangaan, verricht de handeling

dan opnieuw. Indien uw kookplaat niet is voorzien van

automatische ontsteking, dan dient de pit handmatig te

worden aangestoken (met een aansteker, lucifers, etc.).

Als de ontstekingsbougies niet schoon zijn, brandt de

gaspit niet goed. Zorg er dus voor dat deze schoon zijn.

Maak de bougies voorzichtig schoon met bijvoorbeeld

Bij kookplaten die voorzien zijn van gaspitten met

veiligheidskleppen, die ervoor zorgen dat de gastoevoer

stopt als de pit per ongeluk uitgaat, gebeurt het aansteken

op dezelfde manier, maar moet de knop nadat de pit is

aangegaan nog enkele seconden worden vastgehouden.

Mocht de gaspit niet aangaan, verricht de handeling dan

nogmaals en houd de knop deze keer ongeveer 10

De gaspit gaat uit door de bedieningsknop naar rechts

Deze moderne en functionele kookplaat is uitgerust met

afstelbare kranen, waarmee de grootte van de vlam

nauwkeurig kan worden afgesteld.

Afhankelijk van het model, kan uw kookplaat voorzien

zijn van een drievoudige vlam, die zeer praktisch is bij

het koken met een paella-pan, wok (voor Aziatische

gerechten) etc.. Bij gebruik van kookplaten met gas

ontstaat warmte en vochtigheid. Zorg ervoor dat de

keuken goed geventileerd is: houd de natuurlijke

ventilatieopeningen open of zorg voor mechanische

ventilatie (afzuigkap). Bij langdurig gebruik van het

apparaat kan extra ventilatie nodig zijn: zet dan

bijvoorbeeld het raam open (zorg ervoor dat het niet

tocht) of zet de afzuigkap op een hogere stand.

tot stand te draaien.

Om een brander in te schakelen, drukken op de knop

van de gekozen brander en deze naar links draaien, tot

de maximumstand, en enkele seconden in deze stand

houden tot de brander aangaat en deze loslaten,

vervolgens in de gewenste positie afstellen.

Een oranjekleurige vlam is normaal en kan voorkomen

wanneer er stof in de lucht aanwezig is, vloeistof gemorst

Op elke bedieningsknop staat de gaspit aangeduid

die hij bedient. Afb. 1.Geadviseerde diameter van de pan

Auxiliair: 12 cm 14 cm

Afhankelijk van het model, kan er bij uw kookplaat een

extra rooster zijn geleverd voor de gaspit met drievoudige

kroon bedoeld voor pannen met een diameter van meer

dan 26 cm, grilplaten, aardewerken en alle soorten

niet het geval is, is dit rooster bij de klantendienst van

Rooster voor koffiepot: Afhankelijk van het model kan

er bij uw kookplaat een rooster voor koffiepotten zijn

geleverd. Deze is uitsluitend bestemd voor de auxiliair,

voor potten met een doorsnede van minder dan 10 cm.

Indien dit niet het geval is, is dit rooster bij de klantendienst

van het merk verkrijgbaar onder codenummer 184200.

De fabrikant stelt zich niet aansprakelijkheid voor

schade die veroorzaakt is door oneigen gebruik van

deze roosters of door het niet gebruiken ervan.

Afhankelijk van het model:

het merk verkrijgbaar onder codenummer 484128 //Deze adviezen zijn slechts ter oriëntatie

Aan de kook brengen, braden,

aanbakken, paella, Aziatische

Opwarmen en warm houden van

bereid voedsel, en kant-en-klare

Opwarmen en warm houden van

Zeer hoog - Hoog Gemiddeld Laag

80Waarschuwingen voor het gebruik

Gebruik geen kleine pannen

op grote gaspitten. De vlam

mag de zijkant van de pan

Zorg er bij het koken voor

dat de deksel correct op de

pan zit. Zo wordt er geen

Gebruik geen pannen met

onregelmatige onderkant.

De kooktijd wordt hierdoor

verlengd en u verspilt

Gebruik altijd pannen die

die geschikt zijn voor de

brander. Op deze manier

bespaart u gas en komen

er geen brandplekken op de

Doe altijd een deksel op de

Gebruik alleen pannen met

een egale en dikke bodem.

Plaats de pan niet scheef

op de gaspit, de pan kan

Plaats de pan niet midden

Gebruik geen grote pannen

op de gaspitten die zich

dicht bij de draaiknoppen

bevinden. Als deze midden

op de pit staan zouden ze

in aanraking kunnen komen

met de knoppen, waardoor

er door de warmte schade

Plaats de pan op het

rooster Controleer voor het

gebruik of de roosters en

hoedjes van de branders

op de juiste wijze zijn

Zet de pannen miet direct

Zorg ervoor dat de pan niet

te zwaar is en zet zware

voorwerpen niet hard op de

Gebruik maar één pan per

Maak op de drievoudige pit

gebruik van het extra

Waarschuwingen voor koken

NIET DOEN WEL DOEN Gebruik geen twee

gaspitten of warmtebronnen

potten, etc... niet te lang op

Zet de pannen voorzichtig

81Reiniging en onderhoud

NIET DOEN WEL DOEN RReeggeellss vvoooorr GGllaass::

82 Gebruik geen poedervormigeschoonmaakmiddelen,reiniginssprays voor ovensof schuursponzen. Dezekunnen krassen op het glasmaken.Gebruik voor hetonderhoud van het glaseen spons met zeepsop,maar alleen als hetapparaat koud is.Gebruik geen puntigevoorwerpen zoalsmetaalsponzen of messenom aangekoekte etenswarente verwijderen.Maak het oppervlak vanhet verwarmingselementna elk gebruik schoon,als het afgekoeld is.Zelfs kleine vuilrestenkunnen aanbranden bijeen volgend gebruik. Omde branders en deroosters in goede staatte behouden dienen dezeregelmatig te wordengereinigd door ze onderte dompelen in zeepsopen ze met een nietmetalen spons schoon temaken. Op deze manierblijven de openingen engleuven schoon en vrij,zodat de vlam correctkan braden Droog debovenkant van debranders en de roostersaf als ze nat zijngeworden.Gebruik geen messen,metaalsponzen en dergelijkeom de verbinding van hetglas met de sierstrippen, debranders. Of de profielen vande metales sierstrippenschoon te mekenZorg er na hetschoonmaken en drogenvan de gaspitten voor datde hoedjes goed op devlamverdeler wordengeplaatst.Schuif de pannen niet overhet glas, aangezien er anderskrassen kunnen ontstaan.ermijd, eveneens dat erharde of puntige voorwerpenop het glas vallen. Stoot niettengen de kookplaat aan.Zandkorrels, die bijvoorbeeldafkomstig zijn van groente,kunnen krassen op hetglazen oppervlak maken Door de hoge temperaturen waaraan de ringvormige deksel van de drievoudige

vlam en de roestvrij stalen gedeeltes zoals: de ringen van de platen, de zone daarom heen,

verschijnsel. Maak ze na ieder gebruik schoon met een voor roestvrij staal geschikt product.

Droog de roosters na het schoonmaken goed af alvorens weer te gaan koken.

Druppels water of natte gedeeltes kunnen bij het koken schade veroorzaken aan het

Wees bij het schoonmaken voorzichtig met de voetjes van de roosters. Deze zouden

Door de hoge temperaturen waaraan de ringvormige deksel van de drievoudige

vlam en de roestvrij stalen gedeeltes zoals: de ringen van de platen, de zone daarom heen,

verschijnsel. Maak ze na ieder gebruik schoon met een voor roestvrij staal geschikt product.

Droog de roosters na het schoonmaken goed af alvorens weer te gaan koken.

Druppels water of natte gedeeltes kunnen bij het koken schade veroorzaken aan het

Wees bij het schoonmaken voorzichtig met de voetjes van de roosters. Deze zouden

kunnen loslaten, waardoor het rooster bij een volgend gebruik kkunnen loslaten, waardoor het rooster bij een volgend gebruik krassen op de glasplaat kanrassen op de glasplaat kan

branders, etc... zijn blootgesteld, kunnen deze ter zijner tijdbranders, etc... zijn blootgesteld, kunnen deze ter zijner tijd verkleuren. Dit is een normaal verkleuren. Dit is een normaal

veroorzaken.Storingen

...als de elektriciteit uitvalt? - De zekering is kapot

- Een zekering of differentieel

kan zijn doorgeslagen.

- Controleer in de meterkast

of een zekering of een

differentiaal is doorgeslagen.

- Misschien zitten er etensresten

schoonmaakmiddelen tussen de

bougies en de gaspitten.

- Maak de hoedjes van de

gaspit de bougies goed

- De gaspitten zijn nat

... als de vlam van de pitten

niet gelijkmatig is?

- De verschillende onderdelen

van de gaspit zijn niet goed

- Plaats alle onderdelen op

... als er geen gastoevoer is

of als de gastoevoer niet

- De openingen van de

gastoevoer zijn niet schoon.

- De gastoevoer is gesloten

doordat de tussenkranen dicht

... als het in de keuken naar

- Er staat een gaskraan open.

- Mogelijk lek in de aansluiting

- Controleer of de aansluiting

Wat is er aan de hand

Mogelijke oorzaak Oplossing

- De ruimte tussen de bougie

en de gaspitten dient goed te

Het is niet altijd nodig om de klantenservice te bellen.

In veel gevallen kunt u de storing zelf verhelpen. In de

onderstaande tabel vindt u enkele adviezen.

Belangrijk: Alleen erkend personeel van onze Klantenservice

is bevoegd voor het verrichten van werkzaamheden aan gas en

... de aansteking van de

verschillende braders niet

-De knop is niet lang genoeg.

- De openingen van de

gastoevoer van de branders zijn

- Houd de knop, als de gaspit

aan is, nog enkele seconden

-Maak deze opening van de

gastoevoer van de branders

- Indien het gas afkomstig is uit

een gasfles, kan het zijn dat deze

gastoevoer van de branders

...als de elektrische

ontsteking niet werkt?

- De hoedjes van de gaspitten

zijn niet juist geplaatst.

-Controleer of de hoedjes

goed zijn geplaatst.

- Controleer de zekering in

de meterkast en vervang

83Garantievoorwaarden

De garantievoorwaarden die voor dit apparaat gelden

zijn vastgesteld door de vertegenwoordiging van ons

bedrijf in het land waar u het apparaat heeft gekocht.

Uw leverancier kan u hierover desgewenst meer

informatie verschaffen. Om gebruik te kunnen maken

van de garantie dient u altijd uw koopbon te laten zien.

Recht op wijzigingen voorbehouden.

Indien u contact opneemt met onze Technische Dienst, vermeld dan:

E - NR FD Deze aanwijzingen zijn aangegeven op het typeplaatje van uw apparaat. U vindt deze

onderaan op uw kookplaat.
