MODE D'EMPLOI EP616HB20E SIEMENS

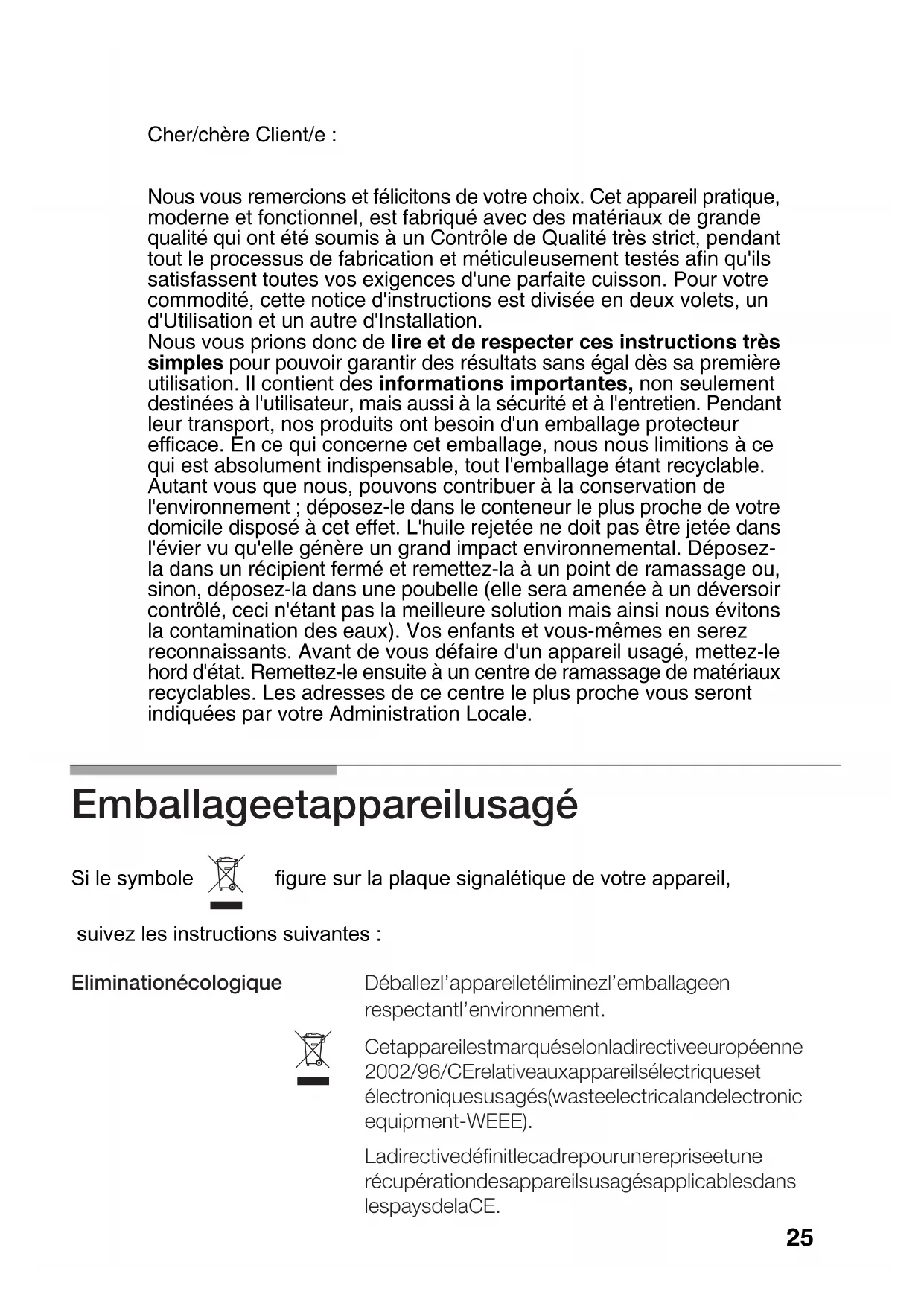

24Cher/chère Client/e :

Nous vous remercions et félicitons de votre choix. Cet appareil pratique,

moderne et fonctionnel, est fabriqué avec des matériaux de grande

qualité qui ont été soumis à un Contrôle de Qualité très strict, pendant

tout le processus de fabrication et méticuleusement testés afin qu'ils

satisfassent toutes vos exigences d'une parfaite cuisson. Pour votre

commodité, cette notice d'instructions est divisée en deux volets, un

d'Utilisation et un autre d'Installation.

Nous vous prions donc de lire et de respecter ces instructions très

simples pour pouvoir garantir des résultats sans égal dès sa première

utilisation. Il contient des informations importantes, non seulement

destinées à l'utilisateur, mais aussi à la sécurité et à l'entretien. Pendant

leur transport, nos produits ont besoin d'un emballage protecteur

efficace. En ce qui concerne cet emballage, nous nous limitions à ce

qui est absolument indispensable, tout l'emballage étant recyclable.

Autant vous que nous, pouvons contribuer à la conservation de

l'environnement ; déposez-le dans le conteneur le plus proche de votre

domicile disposé à cet effet. L'huile rejetée ne doit pas être jetée dans

l'évier vu qu'elle génère un grand impact environnemental. Déposez-

la dans un récipient fermé et remettez-la à un point de ramassage ou,

sinon, déposez-la dans une poubelle (elle sera amenée à un déversoir

contrôlé, ceci n'étant pas la meilleure solution mais ainsi nous évitons

la contamination des eaux). Vos enfants et vous-mêmes en serez

reconnaissants. Avant de vous défaire d'un appareil usagé, mettez-le

hord d'état. Remettez-le ensuite à un centre de ramassage de matériaux

recyclables. Les adresses de ce centre le plus proche vous seront

indiquées par votre Administration Locale.

   

figure sur la plaque signalétique de

suivez les instructions suivantes :

25CONTENU Avertissements de Sécurité

Ainsi se présente votre table de cuisson :

Diamètre récipients (cm) conseillés

Conseils pour cuisiner

Avertissements d'utilisation

Nettoyage et conservation

35Advertissements de Sécurité

Lisez attentivement cette Notice d'utilisation pour

cuisiner avec cet appareil d'une manière efficace et sûre.

Selon la réglementation en vigueur, l'installation et la

transformation de gaz ne peuvent être réalisées que par

un technicien officiellement agréé.

Avant d'installer votre nouvelle table de cuisson, vérifiez

que les mesures sont celles correctes.

Cet appareil ne doit pas être connecté à un dispositif

d'évacuation des produits de combustion.

Les instructions suivantes ne sont valides que pour les

pays dont le symbole apparaît sur l'appareil ; il sera

nécessaire de recourir aux instructions techniques pour

l'adapter aux conditions d'utilisation du pays.

Il est indispensable que l'endroit où l'appareil est installé

dispose d'une ventilation réglementaire en parfait état

d'utilisation. (Normes de Base d'Installation de Gaz dans

des Edifices Autorisés, JO Espagnol nº 281,24-11-93)

Ne permettez pas que l'appareil reste exposé à de forts

courants d'air, vu que les brûleurs pourraient s'éteindre.

Cet appareil est réglé d'usine selon le gaz indiqué sur

la plaque signalétique. Le cas échéant, appelez notre

service après-vente.

Ne manipulez pas l'intérieur de l'appareil. Le cas échéant,

appelez notre service après-vente.

Conservez bien ces notices d'utilisation et de montage

afin de pouvoir les remettre avec l'appareil s'il se produit

un changement de propriétaire.

Ne faites pas fonctionner un appareil endommagé.

Les surfaces des appareils de chauffage et de cuisson

chauffent pendant le fonctionnement, faites-y très

Maintenez toujours les enfants éloignés.

Cet appareil n'a été conçu que pour un

que si l'usage pour lequel il a été conçu

domestique; son usage

professionnel n'est en

aucun cas permis. Cet

pas être installé dans des yachts

ou des caravanes. La garantie ne sera valable

respecté.Les graisses et les huiles chauffées en excès peuvent

s'enflammer facilement. C'est pourquoi il faut bien

surveiller la préparation de plats contenant des graisses

et des huiles, par exemple des frites.

Ne jamais verser d'eau si la graisse ou l'huile s'enflamme,

DANGER! de brûlures, couvrez le récipient pour étouffer

le feu puis débranchez la zone de cuisson.

En cas d'incident, coupez l'alimentation de gaz et

d'électricité de l'appareil. Pour le réparer, appelez notre

service après-vente.

Ne placez pas de récipients déformés pouvant être

instables sur les plaques et les brûleurs, afin d'éviter

qu'ils ne se renversent accidentellement.

Si un robinet se bloque, il ne faut pas y exercer de force.

Appelez immédiatement notre service après-vente

officiel, afin de le réparer ou de le remplacer

Au cours de l'utilisation de votre table de cuisson à gaz,

évitez les courants d'air et les déversements de liquides

froids. Cela peut provoquer la rupture de la plaque en

Les graphiques représentés dans cette notice d'instruction

ne sont donnés qu'à titre indicatif.

nettoyage de la table de cuisson vu

risque d’électrocution.

N’utilisez pas de nettoyeur vapeur pour réaliser le

Cet appareil n'est pas destiné aux personnes (enfants

y compris) dont les capacités physiques, sensorielles ou

mentales sont réduites, aux personnes manquant

d'expérience ou de connaissances, sauf s'ils ont bénéficié

de la supervision ou des instructions relatives à

l'utilisation de l'appareil de la part d'une personne

chargée de leur sécurité.

Ne laissez pas l'appareil sans surveillance pendant son

N'utilisez l'appareil que pour préparer des repas, jamais

en tant que chauffageAinsi se présente votre table de

1,75 kW Brû leur à triple flamme

Brû leur à triple flamme

Brû leur à triple flamme

jusqu'à 3,3 kWBrûleurs à gaz

Si votre plaque de cuisson a des brûleurs disposant de

soupapes de sécurité qui empêchent la sortie de gaz

si les brûleurs s'éteignent accidentellement, procédez

à l'allumage de la même manière mais en maintenant

le bouton enfoncé jusqu'à ce que se produise l'allumage

puis continuez à presser pendant quelques secondes

avec la flamme déjà allumée. Si l'allumage ne se produit

pas, répétez l'opération, cette fois-ci en appuyant environ

Pour éteindre, tournez le bouton vers la droite jusqu'à

Votre table de cuisson moderne et fonctionnelle dispose

de robinets progressifs qui permettent de trouver le

réglage nécessaire entre la flamme maximum et

Selon le modèle, votre table de cuisson peut disposer

d'un brûleur à triple flamme, très pratique et commode

pour cuisiner avec des poêles à paella, Wok chinois

(toute sorte de plats asiatiques) etc. L'utilisation de

l'appareil à gaz produit de la chaleur et de l'humidité

dans la pièce où il est installé. Il faut assurer une bonne

ventilation de la cuisine : maintenez ouverts les orifices

de ventilation naturelle, ou installez un dispositif de

ventilation mécanique (hotte aspirante). L'utilisation

continue de votre appareil peut exiger une ventilation

supplémentaire, par exemple ouvrir une fenêtre (sans

provoquer de courants) ou augmenter la puissance de

la ventilation mécanique si elle existe.

Pour allumer un brûleur, appuyez sur la commande du

brûleur choisi puis tournez-la vers la gauche jusqu'à la position

de maximum en la maintenant sur cette position quelques

secondes, jusqu'à ce que le brûleur s'allume puis relâchez-

la, en réglant ensuite la position souhaitée.

répétez l'opération.

de cuisson ne possède

aucun type d'allumage

automatique, approchez un type

allumettes, etc.) du brûleur. Si les

l'allumage sera défectueux, maintenez

cuisson toujours très propre. Réalisez

une petite brosse, en n'oubliant pas que

doit pas souffrir de coups violents.

Une flamme orangée est normale et se produit quand

il y a de la poussière dans latmosphère, quand un liquide

Chaque commande de mise en marche indique le

brûleur qu'elle contrôle. Fig. 1.Diamètre récipients (cm) conseillés

BRULEUR MINIMUM Ø RECIPIENT MAXIMUM Ø RECIPIENT Triple flamme :

Rapide : 22 cm 26 cm

Semi-rapide : 14 cm 20 cm

Auxiliaire : 12 cm 14 cm

Selon le modèle, votre table de cuisson peut comprendre

un grille supplémentaire indispensable sur le brûleur à

tripe flamme pour récipients d'un diamètre supérieur à

26 cm, grills, casseroles en terre et tout autre type de

récipients concaves ( Wok chinois, etc.) fig. 2. Le cas

échéant, le service après-vente de la marque dispose

Grille cafetière : Selon le modèle, votre table de cuisson

peut comprendre un supplément de grille cafetière,

exclusivement réservée au brûleur auxiliaire pour des

récipients d'un diamètre inférieur à 10 cm. Le cas échéant,

le service après-vente de la marque dispose de ces

grilles cafetières sous le code 184200.

Le fabricant décline toute responsabilité si vous

n''utilisez pas ou si vous n''utilisez pas correctement

ces grilles supplémentaires.

de cette grille supplémentaire sous le code 484128 //Ces conseils ne sont donnés qu'à titre indicatif

Conseils pour cuisiner

Bouillir, cuire, griller,

dorer, paellas, cuisine

Réchauffer et maintenir chauds :

légumes frais, potages,

Réchauffer et maintenir plats cuisinés

et faire ragoûts délicats

Préparer: ragoûts, riz au

Très fort Fort Moyen Lent

32Avertissements d'utilisation

NON OUI N’uilisez pas de récipients

petits sur des brûleurs

grands. La flamme ne doit

pas toucher les côtes du

Ne cuisinez pas sans

couvercle o s'il est décentré,

ainsi une partie de l'énergie

N'utilisez pas de récipients

des fonds irréguliers, ceci

temps de préparation et

Utilisez toujours des

récipients appropriés à

chaque brûleur, vous

éviterez ainsi une de tacher

Placez toujours le couvercle

N'utilisez que des marmites,

et casseroles avec un fond

Avertissements d'utilisation quant à la préparation

Ne placez pas le récipient

décentré sur le brûleur, il

pourrait se renverser.

Placez le récipient bien

centré sur le brûleur

N'utilisez pas de récipients

de grand diamètre sur les

brûleurs se trouvant près

des boutons qui, une fois

centrès sur le brûleur,

peuvent les toucher et

s’approcher tellement que

la température augmente

sur cette zone et causer

Ne placez pas les récipients

directement sur le brûleur.

Placez le récipient sur la

grille. Assurez-vous que les

grilles et les cllapets des

brûleurs sont bien placés

avant de les utiliser.

N’utilisez pas de poids

excessifs, ne frappez pas

la table de cuisson avec des

Manipulez les récipients

avec soin sur la table de

N’utilisez pas deux brûleurs

ou de sources de chaleur

pour un seul récipient.

Evitez d’utiliser des grills,

des casseroles en terre,

etc..., pendant une longue

Utilisez un seul récipient par

supplémentaire sur le

brûleur à triple flamme.

33Normes d'utilisation pour la plaque

N’utilisez pas de détergents

en poudre, sprays pour le

nettoyage de cuisinières ou

des éponges abrasives

pouvant rayer le verre.

Pour conserver le verre,

imbibée de savon, mais

l’appareil est froid.

Nettoyage et conservation

NON OUI N’utilisez jamais d’objets

pointus comme des lavettes

métalliques ou des couteaux

pour retirer des restes

d’aliments ducis sur la

N’utilisez pas de counteau,

reclette ou objet similaire pour

nettoyer le record entre le

verre et les caches des

brûleurs ou les profils des

Nettoyez la surface du

chauffage quand elle est

Même les peties saletés

brûlent en la connectnt à

Pour maintenir propres

les brûleurs et les grilles,

il faut les nettoyer

périodiquement en les

plogeant dans de l’eau

savonneuse et en les

frottant avec une brosse

non métallique afin que

les trous et les rainures

soient parfaite soient

parfaitement libres pour

correcte. Séchez les

clapets des brûleurs et

les grilles quand ils ont

Ne faites pas glisser sur le

verre les récipients, vu qu’ils

peuvent le rayer. De plus,

évitez les chutes d’ objets

durs ou pointus sur la plaque

Ne frappez pas la table de

cuisson sur aucun de ses

Après le nettoyage et le

séchage des brûleurs,

assurez-vous que les

clapets sont bien placés

sur le diffuseur de la

Les grains de sable, par

exemple provenant du

nettoyage de légumes secs

et verts, peuvent rayer la

surface de la plaque en verre.

A cause des températures élevées que doit supporter le clapet à anneau du brûleur

à triple flamme et les zones en acier inoxydable comme : anneaux des plaques,

contour, brûleurs, etc., avec le temps il arrive qu'ils se décolorent, mais ceci est normal,

nettoyez-les après chaque utilisation avec un produit approprié pour l'acier inoxydable.

Après avoir lavé les grilles, séchez-les complètement avant de cuisiner à nouveau

avec celles-ci, la présence de gouttes d'eau ou de zones humides au début de la

cuisson pouvant provoquer d'éventuels points de détérioration de l'émail.

Faites attention aux taquets des grilles au moment de les nettoyer, ils pourraient se

lâcher et rayer la plaque en verre avec le grill lors de l'utilisation suivante.Situations anormales

...si le fonctionnement

électrique général est en

-Fusible défectueux - Contrôler le fusible sur le

boîtier général des fusibles

et le changer s’il présente

- L’autonomatique ou un

différentiel d’installation a pu se

- Vérifier sur le bôitier

différentiel s’est déclenché

- Il peut y avoir des résidus

d’aliments ou de nettoyage entre

la bougie et les brûleurs.

- Sécher soigneusement

les clapets du brûleur et

- Les brûleurs sont mouillés

... sila flamme des brûleurs

- Les différentes parties du

brûleur ont été placeés de

pas normal, ou si le gaz ne

- Les rainures de sortie du gaz

des brûleurs sont sales.

- Le passage du gaz est fermé

à cause des robinets

- Ouvrir les possibles robinets

... s’il y a une odeur à gaz

- Un robinet est ouvert.

- Possible fuite sur le raccord à

- Vérifiez que le raccord est

Cause probable Solution

- L’espace entre la bougie et

les brûleurs doit être

soigneusement nettoyé.

Il n'est pas toujours nécessaire d'appeler le service après-vente.

Très souvent, vous pouvez les résoudre vous-mêmes. Le tableau

suivant contient quelques conseils.

Remarque importante :

Seul un personnel agréé de notre Service Technique peut

effectuer des travaux sur le système fonctionnel de gaz et

... si les sécurités des

différentiels des brûleurs ne

-Vous n’avez pas maintenu

assez de tamps le bouton.

- Les rainures de sortie de gaz

des brûleurs sont sales.

- Une fois allumé le brûleur,

maintenez le bouton en

appuyant quelques secondes

- Nettoyez les rainures de

sortie de gaz des brûleurs.

- Si le gaz provient d’une

bouteille, celle-ci peut être vide.

- Changez la bouteille par

- Nettoyez les rainures de

sortie de gaz des brûleurs.

...si l'allumage électrique

- Les clapets du brûleur sont mal

-Vérifiez que les clapets ont

35Conditions de garantie

Les conditions de garantie applicables à cet appareil

sont celles établies par la représentation de notre

entreprise dans le pays où l'achat a été effectué. Si vous

le souhaitez, le vendeur de l'appareil sera à votre entière

disposition pour vous fournir des détails sur cet aspect.

Dans tous les cas, pour profiter de la garantie, il faudra

présenter le ticket d'achat.

Tout droit de modification réservé.

Si vous devez appeler notre Service Technique, veuillez indiquer :

E - NR FD Ces indications figurent sur la plaque signalétique de votre appareil. Cette plaque est

située sur la partie inférieure de votre table de cuisson.
