GEBRUIKSAANWIJZING ENN2401AOW ELECTROLUX

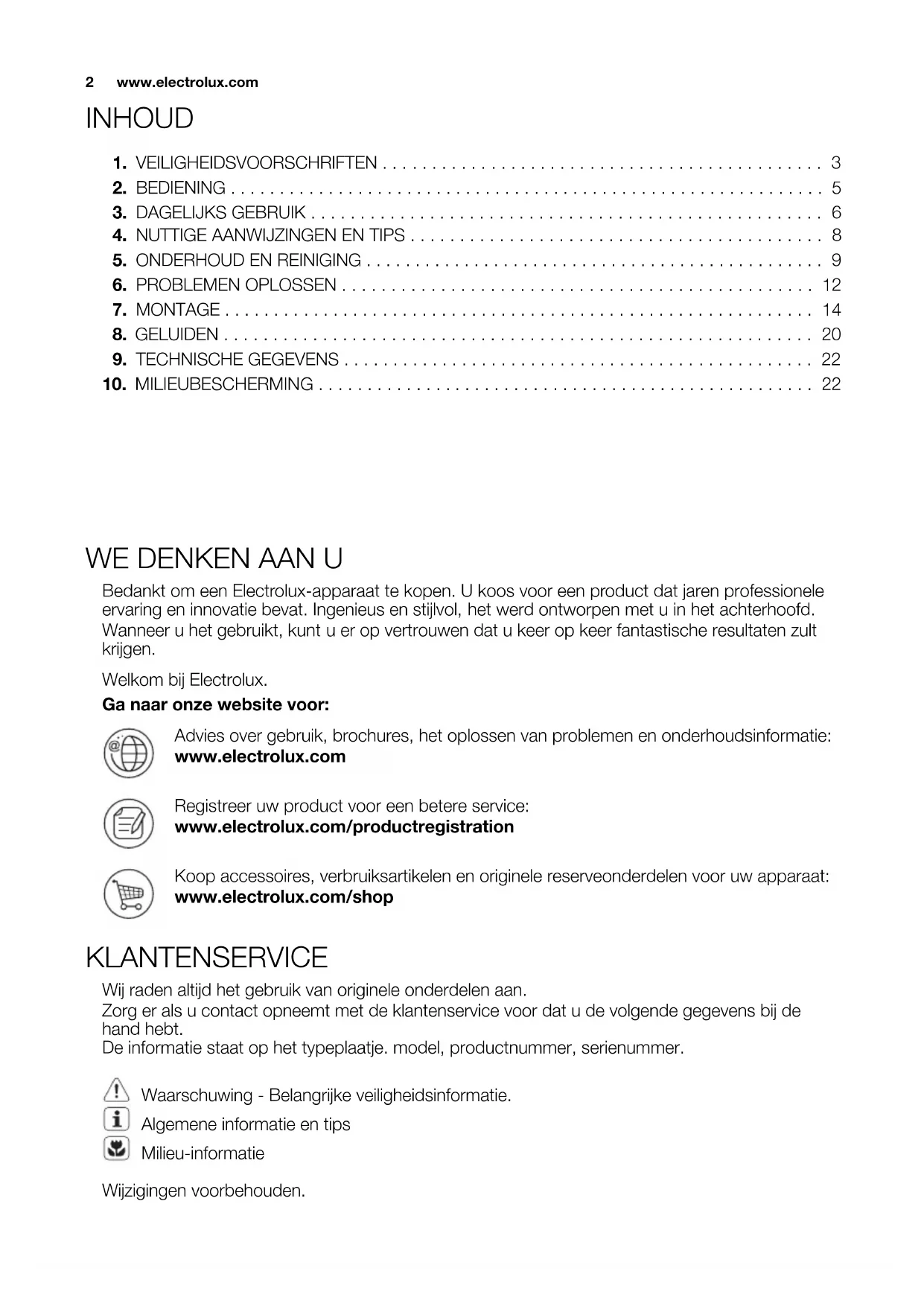

NL KOEL-VRIESCOMBINATIE GEBRUIKSAANWIJZING 2

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com Registreer uw product voor een betere service: www.electrolux.com/productregistration Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer. Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

www.electrolux.com1. VEILIGHEIDSVOORSCHRIFTEN In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het appa- raat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzienin- gen. Bewaar deze instructies en zorg er- voor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat ieder- een die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïn- formeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigen- dommen dient u zich aan de voorzorgs- maatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoor- delijk voor schade die door het niet opvol- gen van de aanwijzingen veroorzaakt is.

1.1 Veiligheid van kinderen en

• Dit apparaat is niet bedoeld voor ge- bruik door personen (waaronder begre- pen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun vei- ligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon in- structie hebben ontvangen over het ge- bruik van het apparaat. Houd kinderen uit de buurt om te voor- komen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voe- dingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektri- sche schok krijgen of zichzelf in het ap- paraat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen ra- ken.

1.2 Algemene veiligheid

WAARSCHUWING! Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaan- de als ingebouwde modellen.

• Dit apparaat is bedoeld voor het bewa- ren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitge- legd in dit instructieboekje.

• Gebruik geen mechanische hulpmidde- len of kunstgrepen om het ontdooipro- ces te versnellen.

• Gebruik geen andere elektrische appa- raten (bijvoorbeeld ijsmachines) in koel- kasten, tenzij ze voor dit doel goedge- keurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet bescha- digt.

• Het koelmiddel isobutaan (R600a) be- vindt zich in het koelcircuit van het ap- paraat, dit is een natuurlijk gas dat wel- iswaar milieuvriendelijk is, maar ook ui- terst ontvlambaar. Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermijden – de ruimte waar het apparaat zich be- vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit pro- duct op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortslui- ting, brand en/of een elektrische schok veroorzaken. NEDERLANDS 3WAARSCHUWING! Alle elektrische onderdelen (net- snoer, stekker, compressor) mo- gen om gevaar te voorkomen uit- sluitend worden vervangen door een erkende onderhoudsdienst of gekwalificeerd onderhoudsperso- neel.

Het netsnoer mag niet verlengd worden.

Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of be- schadigde stekker kan oververhit raken en brand veroorzaken.

Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.

Trek niet aan het snoer.

Als de stekker los zit, steek hem dan niet in het stopcontact. Dan bestaat er een risico op een elektri- sche schok of brand.

U mag het apparaat niet gebruiken zonder het afdekkapje (indien van toepassing) van het lampje.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/ nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan direct zonlicht.

• De eventuele gloeilampen in dit appa- raat zijn speciaal geselecteerd en uit- sluitend bedoeld voor gebruik in huis- houdelijke apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes.

1.3 Dagelijks gebruik

• Zet geen hete potten op de kunststof onderdelen in het apparaat.

• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kun- nen ontploffen.

• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. (Als het apparaat rijpvrij is)

• Diepgevroren voedsel mag niet op- nieuw worden ingevroren als het een- maal ontdooid is.

• Bewaar voorverpakte diepvriesproduc- ten volgens de aanwijzingen van de fa- brikant.

• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewa- ren van voedsel. Raadpleeg de betref- fende aanwijzingen.

• Leg geen koolzuurhoudende of mous- serende dranken in de vriezer, deze veroorzaken druk op de fles die daar- door kan ontploffen, dit kan schade toebrengen aan het apparaat.

• IJslollies kunnen vrieswonden veroorza- ken als ze rechtstreeks vanuit het appa- raat geconsumeerd worden.

1.4 Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Maak het apparaat niet schoon met metalen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Ge- bruik een kunststof schraper.

• Controleer de afvoer in de koelkast re- gelmatig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer ver- stopt is, zal er water op de bodem van het apparaat liggen.

Voor de aansluiting van elektriciteit dienen de instructies in de desbe- treffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat ge- kocht heeft. Gooi in dat geval de ver- pakking niet weg.

• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compres- sor.

• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.

www.electrolux.com• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden ver- oorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereik- baar is nadat het apparaat geïnstalleerd is.

• Aansluiten op de drinkwatervoorziening (indien voorzien van een wateraanslui- ting).

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, die- nen uitgevoerd te worden door een ge- kwalificeerd elektricien of competent persoon.

• Dit product mag alleen worden onder- houden door een erkend onderhouds- centrum en er dient alleen gebruik te worden gemaakt van originele reser- veonderdelen.

1.7 Bescherming van het milieu

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadi- gen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huis- houdelijke afval. Het isolatie- schuim bevat ontvlambare gas- sen: het apparaat moet wegge- gooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisse- laar. De materialen die gebruikt zijn voor dit apparaat en die voor- zien zijn van het symbool zijn recyclebaar.

Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemid- delde stand.

Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.

2.3 Temperatuurregeling

De temperatuur wordt automatisch gere- geld. Ga als volgt te werk om het apparaat in werking te stellen:

• draai de thermostaatknop op een lage- re stand om de minimale koude te ver- krijgen.

• draai de thermostaatknop op een hoge- re stand om de maximale koude te ver- krijgen. Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• plaatsing van het apparaat. Als de omgevingstemperatuur hoog is of als het apparaat volle- dig gevuld is en de thermostaat- knop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de ach- terwand gevormd wordt. In dat geval moet de knop op een hoge- re temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het ener- gieverbruik te beperken. NEDERLANDS 52.4 Schakelaar Omgevingstemperatuurfunctie

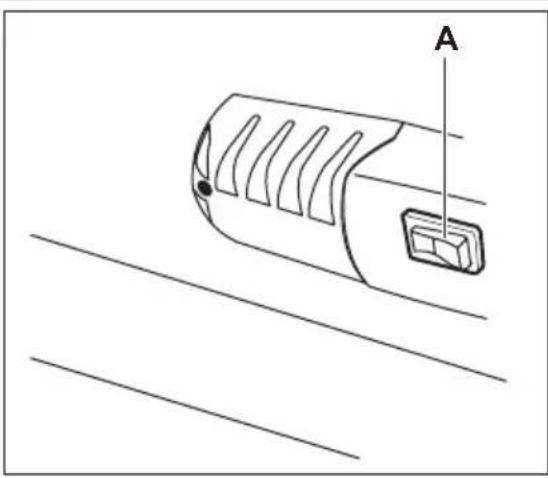

Als de kamertemperatuur lager is dan +16° activeer dan de Omgevingstempera- tuurfunctie door de schakelaar (A) in te drukken. Het ingebouwde lampje gaat branden.

schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typi- sche geur van een nieuw product weg te nemen. Droog daarna grondig af. Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadi- gen de lak.

3.2 Vers voedsel invriezen

Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange periode bewaren van ingevroren en diepgevroren voedsel. Als u een kleine hoeveelheid vers voedsel wilt invriezen, gaat u als volgt te werk:

Schakel de Omgevingstemperatuur- functie in.

Leg het voedsel in de onderste lade van het vriesvak.

Als het voedsel ingevroren is, schakelt u de Omgevingstemperatuurfunctie uit. Als u grote hoeveelheden vers voedsel wilt invriezen, gaat u als volgt te werk:

Schakel de Omgevingstemperatuur- functie minimaal 24 uur voordat u het voedsel in de vriezer legt.

Leg het voedsel in de onderste lade van het vriesvak.

Na 24 uur, als het voedsel ingevroren is, schakelt u de Omgevingstempera- tuurfunctie weer uit. WAARSCHUWING! Het invriezen duurt enkele uren: voeg gedurende deze periode niet meer in te vriezen voedsel toe. De maximale hoeveelheid levens- middelen die in 24 uur kunnen worden ingevroren, staat aange- geven op het typeplaatje , een la- bel dat zich aan de binnenkant van het apparaat zit.

3.3 Het bewaren van ingevroren

voedsel Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is in- schakelt, het apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in plaatst. Als er grote hoeveelheden voedsel be- waard moeten worden, alle laden en kor- ven uit het apparaat verwijderen en het voedsel op de koelschappen zetten, hier- mee verkrijgt u het beste resultaat.

www.electrolux.comWAARSCHUWING! Zorg ervoor dat het voedsel de beladingslimiet, die op de zijkant van het bovenste gedeelte is ver- meld, niet overschrijdt (indien van toepassing) In het geval van onbedoelde ont- dooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met tech- nische kenmerken onder "tijds- duur" is vermeld, moet het ont- dooide voedsel snel geconsu- meerd worden of onmiddellijk be- reid worden en dan weer worden ingevroren (nadat het afgekoeld is).

Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de be- reiding iets langer duren.

3.5 Het maken van ijsblokjes

Dit apparaat is uitgerust met een of meer bladen voor het maken van ijsblokjes. Vul deze bladen met water en zet ze dan in het vriesvak. Gebruik geen metalen instrumen- ten om de laden uit de vriezer te halen.

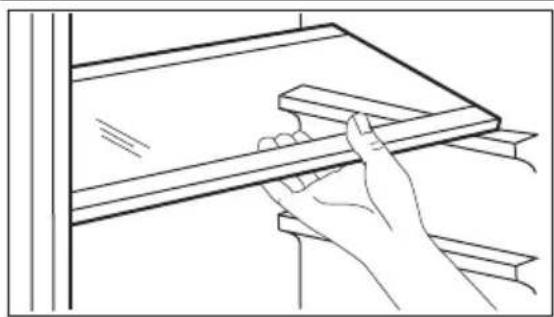

3.6 Verplaatsbare schappen

De wanden van de koelkast zijn voorzien van een aantal glijschoenen zodat de le- grekken op de gewenste plaats gezet kunnen worden.

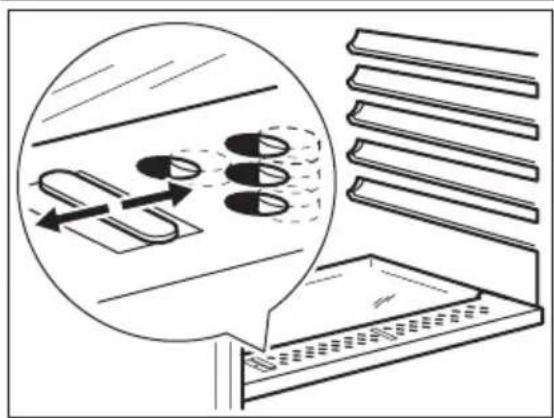

3.7 Vochtigheidsregeling

De glasplaat omvat een constructie met inkepingen (afstelbaar door middel van een schuifhendel), waarmee u de tempe- ratuur in de groentelade(s) kunt regelen. Wanneer de ventilatieopeningen gesloten zijn: wordt het natuurlijke vochtgehalte van het voedsel in de fruit- en groentelades langer behouden. Als de ventilatieopeningen geopend zijn: heeft meer luchtcirculatie een lagere luchtvochtigheidsgehalte tot gevolg in de fruit- en groentelades. NEDERLANDS 73.8 Het plaatsen van de deurplateaus Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschil- lende hoogtes worden geplaatst. Om deze aanpassingen uit te voeren, gaat u als volgt te werk: trek het schap geleidelijk in de richting van de pijlen tot- dat het los komt en plaats het schap op een andere gewenste hoogte terug.

4. NUTTIGE AANWIJZINGEN EN TIPS

4.1 Tips voor energiebesparing

• De deur niet vaker openen of open la- ten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage tem- peratuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de ver- damper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een warmere instelling om de koelkast automatisch te laten ontdooien en zo elektriciteits- verbruik te besparen.

4.2 Tips voor het koelen van

vers voedsel Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampen- de vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren

4.3 Nuttige tips voor het koelen

Nuttige tips: Vlees (alle soorten) in plastic zakken ver- pakken en op het glazen schap leggen, boven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze ma- nier. Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst wor- den. Boter en kaas: dit moet in speciale lucht- dichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het fles- senrek in de deur. Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koel- kast bewaard worden.

4.4 Tips voor het invriezen

Om u te helpen om het beste van het in- vriesproces te maken, volgen hier een paar belangrijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is ver- meld op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe;

www.electrolux.com• vries alleen vers en grondig schoonge- maakte levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig wor- den ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te ber- gen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is;

4.5 Tips voor het bewaren van

ingevroren voedsel Om de beste resultaten van dit apparaat te verkrijgen, dient u:

• verzeker u ervan dat de commercieel ingevroren levensmiddelen op geschik- te wijze door de detailhandelaar werden opgeslagen;

• zorg ervoor dat de ingevroren levens- middelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk

• als voedsel eenmaal ontdooid is, be- derft het snel en kan het niet opnieuw worden ingevroren;

• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaar- periode.

5. ONDERHOUD EN REINIGING

LET OP! Voordat u welke onderhoudshan- deling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onder- houd en herladen mag alleen uit- gevoerd worden door bevoegde technici.

5.1 Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verze- keren dat ze schoon zijn en vrij van res- tjes zijn.

• spoel ze af en maak ze grondig droog. Trek niet aan leidingen en/of ka- bels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmidde- len, schuurpoeders, erg geparfu- meerde reinigingsproducten en waspolijstmiddelen om de binnen- kant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten. Maak de condensor (zwart rooster) en de compressor op de achterkant van het ap- paraat schoon met een borstel of stofzui- ger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektrici- teitsverbruik besparen. Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit ap- NEDERLANDS 9paraat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het ap- paraat, de stekker weer in het stopcon- tact.

5.2 Het ontdooien van de koelkast

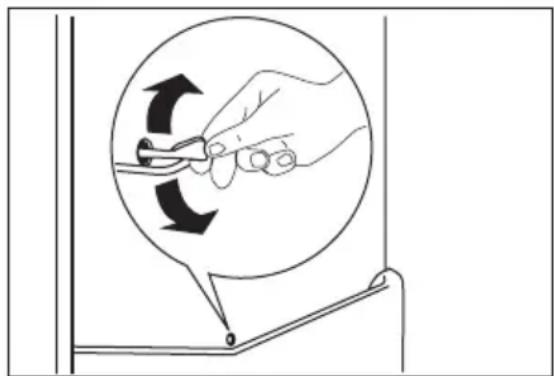

Rijp wordt elke keer als de compressor- motor tijdens normale werking stopt, au- tomatisch van de verdamper van het koel- vak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Maak het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de spe- ciale reiniger, die al in het afvoergaatje zit.

5.3 De vriezer ontdooien

Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak. Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft. Zet, ongeveer 12 uur voordat u gaat ontdooien, de temperatuur- regelaar op een hogere stand, om voldoende koudereserve op te bouwen voor de onderbreking tij- dens de werking.

www.electrolux.comVolg onderstaande aanwijzingen om de rijp te verwijderen:

Het apparaat uitschakelen

Verwijder al het ingevroren voedsel, wikkel het in een paar lagen kranten- papier en leg het op een koele plaats. LET OP! Raak ingevroren voedsel niet met natte handen aan. Uw handen kunnen dan aan de producten vastvriezen.

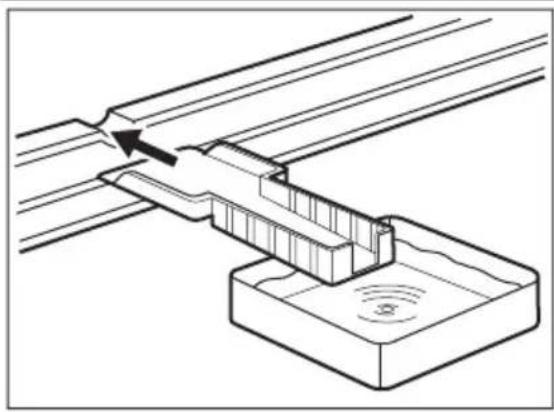

Laat de deur open staan en steek de kunststof schraper in de daarvoor be- doelde opening in het midden van de bodem, plaats er een opvangbak on- der om het dooiwater op te vangen. Om het ontdooiproces te versnel- len kunt u een bak warm water in het vriesvak zetten. Verwijder bo- vendien stukken ijs die afbreken voordat het ontdooien voltooid is.

Na afloop van het ontdooien de bin- nenkant grondig droog maken en de schraper bewaren voor toekomstig gebruik.

Schakel het apparaat in.

Zet het eerder verwijderde voedsel na twee tot drie uur terug in het vriesvak. Gebruik nooit scherpe metalen hulpmid- delen om de rijp van de verdamper te krabben, deze zou beschadigd kunnen raken. Gebruik geen mechanische of andere middelen om het ontdooiproces te ver- snellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ont- dooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.

5.4 Periodes dat het apparaat

niet gebruikt wordt Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

trek de stekker uit het stopcontact

• verwijder al het voedsel,

• Ontdooi het apparaat (indien nodig) en toebehoren en maak alles schoon

• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen. Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te con- troleren, om te voorkomen dat het be- waarde voedsel bederft, als de stroom uitvalt.

NEDERLANDS 116. PROBLEMEN OPLOSSEN

WAARSCHUWING! Voordat u storingen opspoort, de stekker uit het stopcontact trek- ken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon. Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit). Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het lampje brandt niet. Het apparaat is uitgescha- keld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stopcontact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcon- tact. Sluit een ander elektrisch apparaat aan op het stop- contact. Neem contact op met een gekwalificeerd elektricien. Het lampje werkt niet. Het lampje staat in stand- by. Sluit en open de deur. Het lampje is stuk. Zie 'Het lampje vervangen'. De compressor werkt continu. De temperatuur is niet goed ingesteld. Stel een hogere tempera- tuur in. De deur is niet goed ge- sloten. Zie 'De deur sluiten'. De deur is te vaak open gedaan. Laat de deur niet langer open staan dan noodzake- lijk. De temperatuur van het product is te hoog. Laat het product afkoelen tot kamertemperatuur voor- dat u het opbergt. De kamertemperatuur is te hoog. Verlaag de kamertempera- tuur. Er loopt water over de achterkant van de koelkast. Tijdens het automatische ontdooiproces ontdooit de rijp tegen de achterwand. Dit is normaal. Er loopt water in de koelkast. De waterafvoer is verstopt. Maak de waterafvoer schoon. Producten verhinderen het water om in de waterop- vangbak te lopen. Zorg ervoor dat de produc- ten de achterwand niet ra- ken.

www.electrolux.comProbleem Mogelijke oorzaak Oplossing Er loopt water over de vloer. De dooiwaterafvoer loopt niet in de verdamperbak boven de compressor. Maak de dooiwaterafvoer vast op de verdamperbak. De temperatuur in het apparaat is te laag/hoog. De thermostaatknop is niet goed ingesteld. Stel een hogere/lagere tem- peratuur in. De temperatuur in de koelkast is te hoog. Er is geen koude luchtcir- culatie in het apparaat aanwezig. Zorg ervoor dat er koude luchtcirculatie in het appa- raat aanwezig is. De temperatuur in de vriezer is te hoog. Producten zijn te dicht op elkaar geplaatst. Bewaar de producten op een manier die een koude luchtcirculatie mogelijk maakt. Er is te veel rijpvor- ming. Het product is niet goed verpakt. Verpak het op de juiste ma- nier. De deur is niet goed ge- sloten. Zie 'De deur sluiten'. De temperatuurregelaar is niet goed ingesteld. Stel een hogere tempera- tuur in.

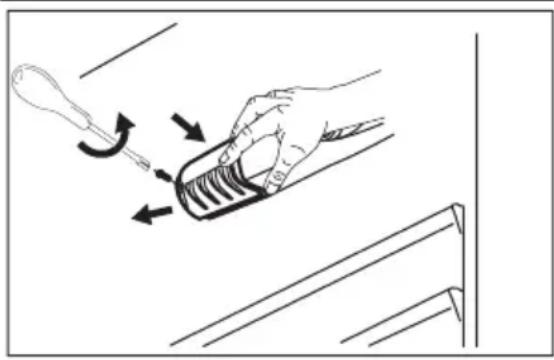

6.1 Het lampje vervangen

Trek de stekker uit het stopcontact.

Verwijder de schroef van de afdekking van het lampje.

Verwijder de afdekking van het lampje (raadpleeg de afbeelding).

Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen dat specifiek bedoeld is voor huishou- delijke apparaten. (het maximale ver- mogen wordt getoond op de afdek- king van het lampje).

Plaats de afdekking van het lampje terug.

Draai de schroef van de afdekking van het lampje vast.

Steek de stekker in het stopcontact.

Open de deur. Controleer of het lampje gaat branden.

Vervang, indien nodig, de defecte deurafdichtingen. Neem contact op met de klantenservice. NEDERLANDS 137. MONTAGE WAARSCHUWING! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het ap- paraat te installeren.

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat: Kli- maat- klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C

7.2 Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typepla- tje overeenkomen met de stroomtoevoer in uw huis. Het apparaat moet geaard zijn. De net- snoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet ge- aard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstem- ming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien. De fabrikant neemt geen verantwoorde- lijkheid op zich als de bovenstaande vei- ligheidsmaatregelen niet worden nage- leefd. Dit apparaat voldoet aan de EU. richtlij- nen.

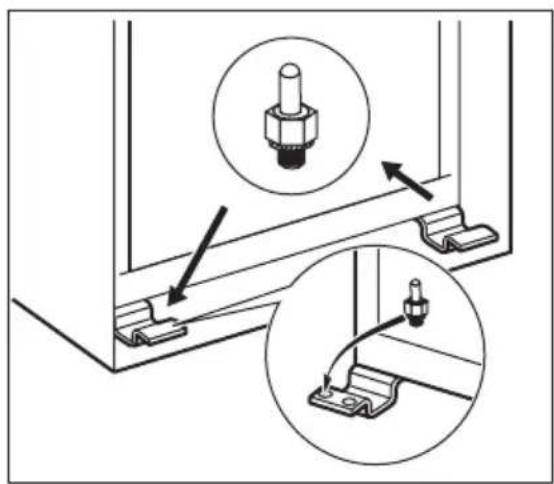

7.3 Omkeerbaarheid van de

deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan, voordat u het ap- paraat installeert, als volgt te werk.

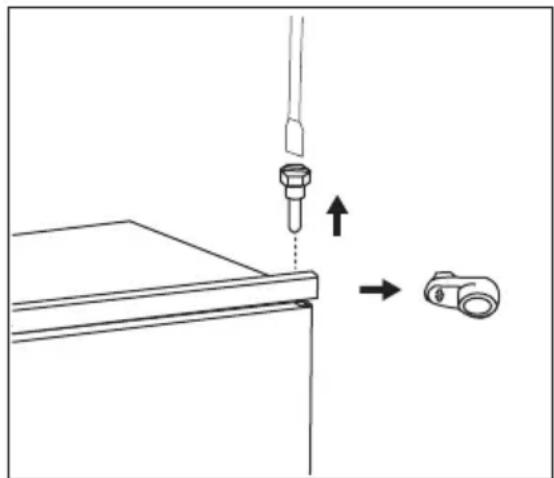

• Maak de bovenste pen los en verwijder deze.

• Verwijder de bovenste deur.

• Verwijder het afstandsstuk.

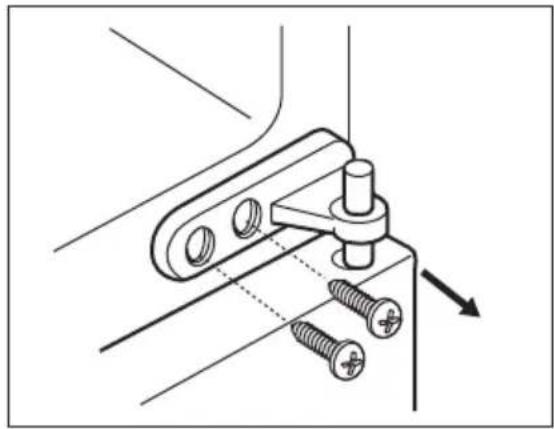

www.electrolux.com• Draai het middelste scharnier los.

• Verwijder de onderste deur

• Maak de onderste pen los en verwijder deze. Op de tegenoverliggende zijde:

• Zet de onderste pen vast.

• Monteer de onderste deur.

• Zet het middelste scharnier vast.

• Installeer het afstandsstuk.

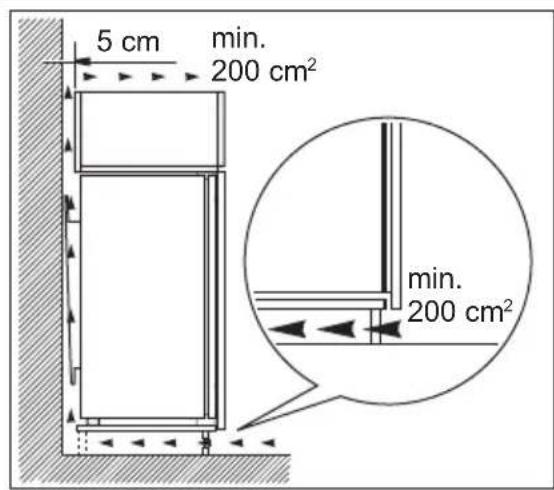

De luchtcirculatie achter het apparaat moet voldoende zijn.

7.5 Het apparaat installeren

LET OP! Zorg ervoor dat het aansluitsnoer niet klem zit. Ga als volgt te werk. NEDERLANDS 15x

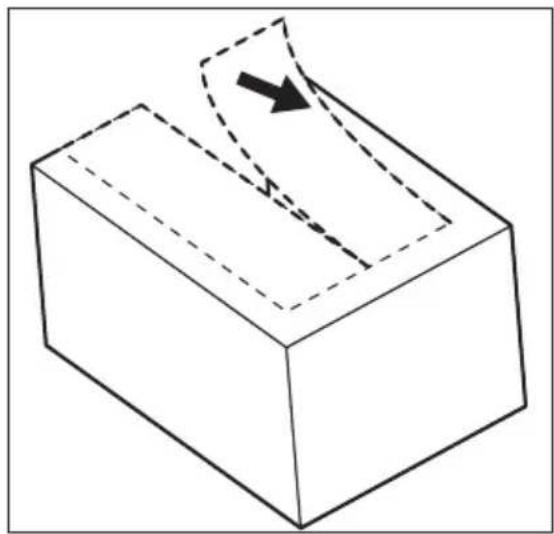

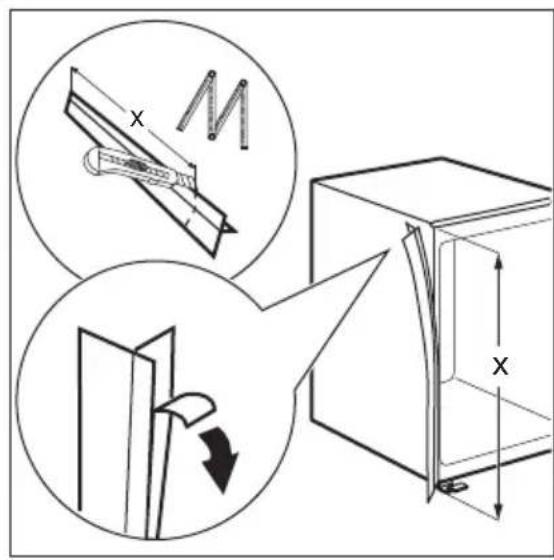

Knip indien nodig de zelfklevende afdicht- strip op maat en bevestig het op het appa- raat zoals aangegeven op de afbeelding.

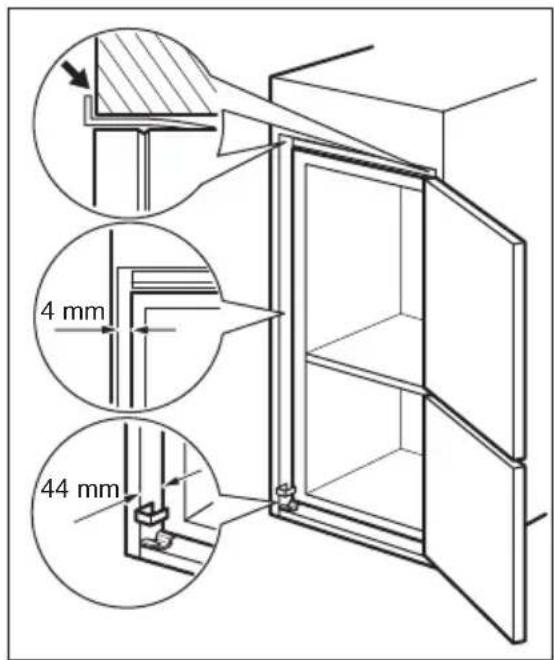

Plaats het apparaat in de nis. Duw het apparaat in de richting van de pijl (1) totdat het afdekplaatje van de opening aan de bovenkant tegen het keukenmeu- bel aankomt. Duw het apparaat in de richting van de pijl (2) tegen de kast tegenover het scharnier. 4 mm 44 mm Stel het apparaat af in de nis. Zorg ervoor dat de afstand tussen het ap- paraat en de voorste rand van de kast 44 mm is. Het plastic afstandsstuk (in de zak met ac- cessoires) zorgt ervoor dat de afstand tus- sen het apparaat en het keukenmeubel correct is. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is. Open de deur. Zet het plastic afstandsstuk op zijn plaats.

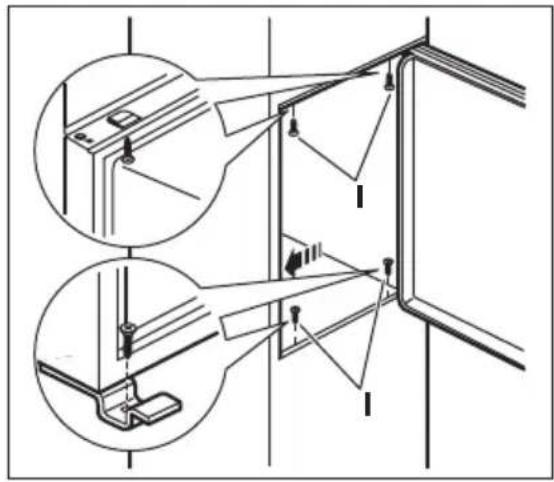

Bevestig het apparaat met 4 schroeven in de nis. Verwijder het juiste onderdeel van het af- dekplaatje van het scharnier (E). Verwijder onderdeel DX als het scharnier rechts staat, of onderdeel SX als het scharnier links staat.

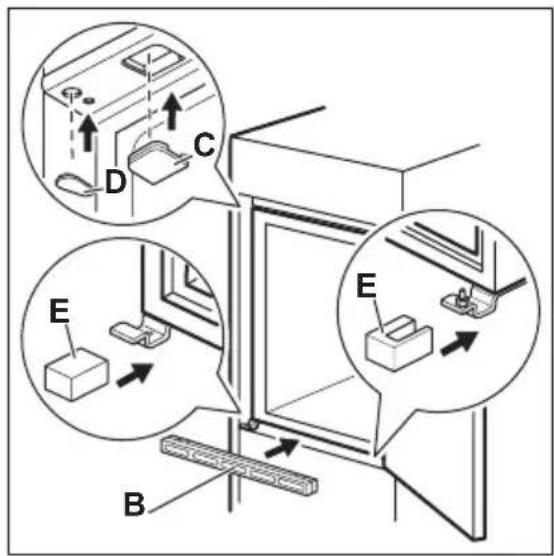

Bevestig de afdekplaatjes (C, D) aan de uitsteeksels en de gaten van de scharnie- ren. Installeer het ventilatierooster (B). Bevestig de de afdekplaatjes (E) op het scharnier. NEDERLANDS 17H

Bevestig het apparaat tegen de zijkant van het keukenmeubel:

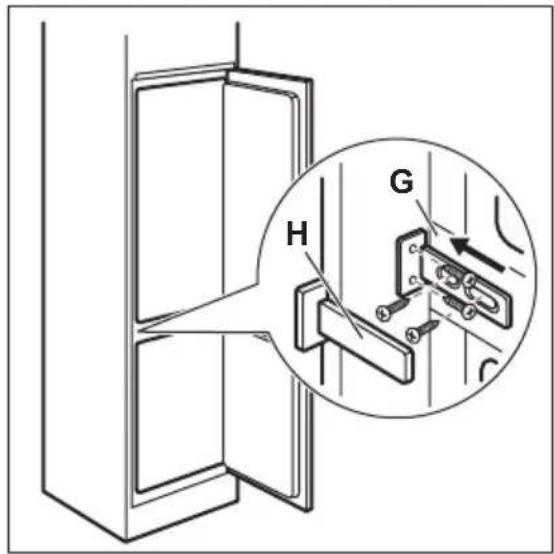

Draai de schroeven van onderdeel (G) los en plaats onderdeel (G) tegen het keukenmeubel.

Draai de schroeven van het onderdeel (G) weer vast.

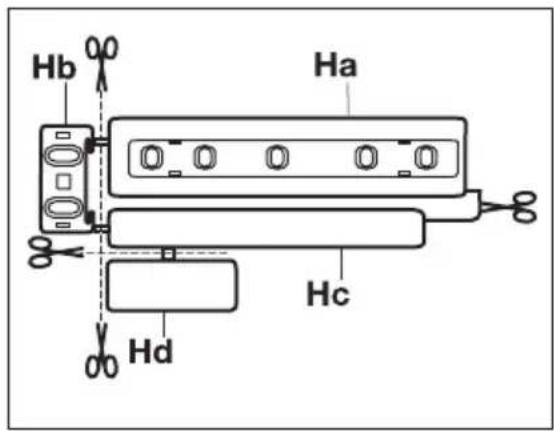

Bevestig het onderdeel (H) aan het on- derdeel (G). Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm Monteer onderdeel (Ha) op de binnenkant van de keukenkastdeur.

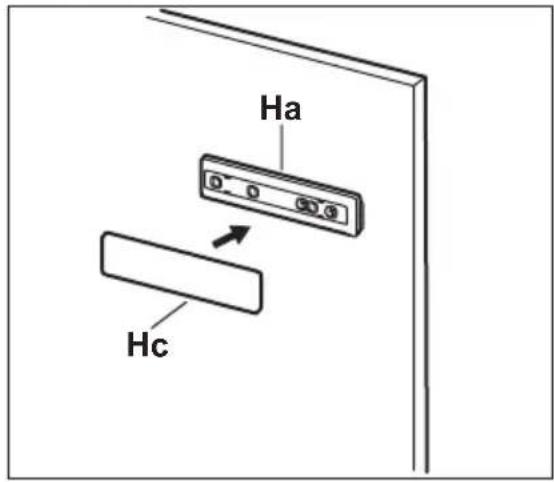

Duw onderdeel (Hc) op onderdeel (Ha).

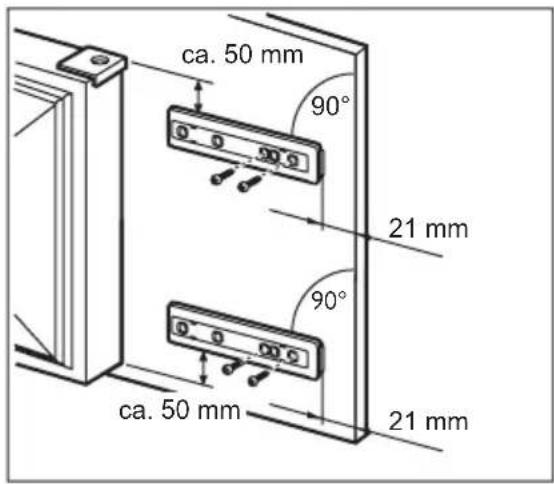

8 mm Zet de deur van het apparaat en de keu- kenkastdeur open onder een hoek van 90°. Plaats het kleine vierkantje (Hb) in de gelei- der (Ha). Zet de deur van het apparaat en de keu- kenkastdeur tegen elkaar en markeer de gaten.

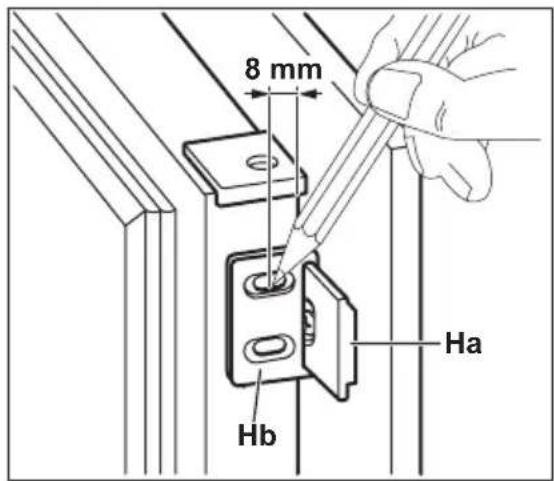

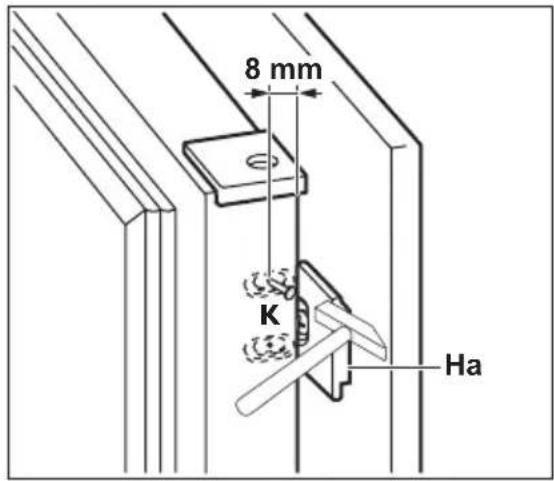

8 mm Verwijder de haken en markeer een af- stand van 8 mm vanaf de buitenrand van de deur waar de spijker moet worden vast- gemaakt (K). NEDERLANDS 19Hb Plaats het kleine vierkantje terug op de ge-leider en bevestig het met de bijgeleverdeschroeven.Lijn de deur van het keukenmeubel en dedeur van het apparaat uit met behulp vanhet onderdeel (Hb).

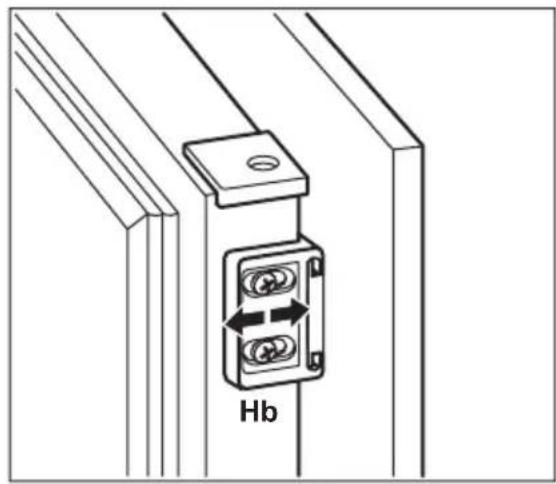

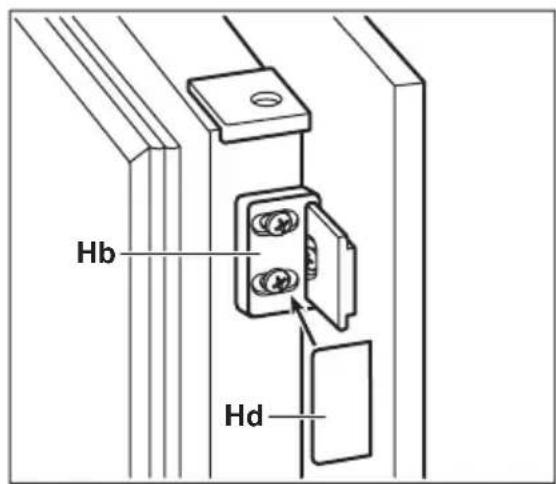

Druk onderdeel (Hd) op onderdeel (Hb).Voer een eindcontrole uit en verzeker uervan dat:• Alle schroeven zijn aangedraaid.• De afdichtingsstrip goed bevestigd isaan de kast.• De deur goed open en dicht gaat.

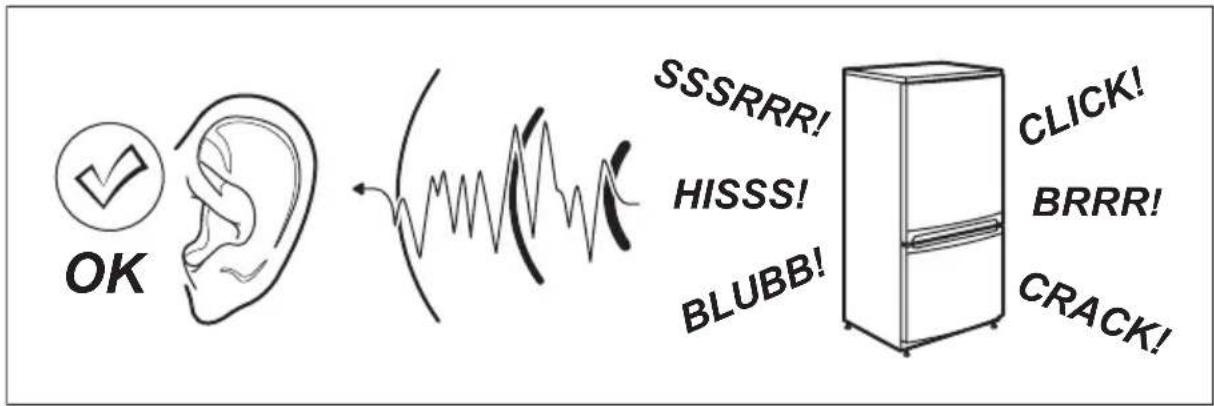

Tijdens normaal gebruik hoort u geluiden(compressor, koelmiddelcirculatie). BRRR! HISSS! CLICK! BLUBB! CRACK! SSSRR

Afmetingen van de uit- sparing Hoogte 1446 mm Breedte 560 mm Diepte 550 mm Tijdsduur 20 h Spanning 230-240 V Frequentie 50 Hz De technische gegevens staan op het ty- peplaatje aan de linker binnenkant in het apparaat en op het energielabel.

10. MILIEUBESCHERMING

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
