BEDIENUNGSANLEITUNG ENN2401AOW ELECTROLUX

NEDERLANDS 219. TECHNISCHE GEGEVENS

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.electrolux.com/productregistration Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer. Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten.

www.electrolux.com1. SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Instal- lation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerk- sam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvor- schriften vertraut sind. Heben Sie die Be- nutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerä- tes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit in- formiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

1.1 Sicherheit von Kindern und

hilfsbedürftigen Personen

• Das Gerät darf von Personen (ein- schließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Ersti- ckungsgefahr!

• Ziehen Sie vor der Entsorgung des Ge- rätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, ma- chen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes un- brauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kin- der wird.

Sicherheitshinweise WARNUNG! Achten Sie darauf, dass die Belüftungsöff- nungen im Gehäuse oder in der Einbauni- sche nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsan- weisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtaupro- zess zu beschleunigen.

• Verwenden Sie keine anderen Elektro- geräte (wie Speiseeisbereiter) in Kühlge- räten, wenn solche Geräte nicht aus- drücklich vom Hersteller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreis- lauf.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürli- ches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken vermeiden – Den Raum, in dem das Gerät instal- liert ist, gut lüften

• Technische und anderweitige Änderun- gen am Gerät sind gefährlich. Ein de- fektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen. DEUTSCH 45WARNUNG! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

Das Netzkabel darf nicht verlängert werden.

Vergewissern Sie sich, dass der Netzstecker nicht von der Geräte- rückseite geklemmt oder beschä- digt wird. Ein geklemmter oder be- schädigter Netzstecker überhitzt und kann einen Brand verursachen.

Vergewissern Sie sich, dass der Netzstecker des Geräts frei zu- gänglich ist.

Ziehen Sie nicht am Netzkabel.

Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgese- hen) der internen Beleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Käl- teverbrennungen führen kann.

• Das Gerät nicht direkter Sonnenein- strahlung aussetzen.

• Die Leuchtmittel (wenn vorgesehen) in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuch- tung.

1.3 Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Ga- se oder Flüssigkeiten in dem Gerät. Ex- plosionsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wie- der eingefroren werden.

• Abgepackte Tiefkühlkost immer ent- sprechend den Herstellerangaben auf- bewahren.

• Die Lagerempfehlungen des Geräte- herstellers sollten strikt eingehalten wer- den. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Be- hältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank ge- gessen wird.

1.4 Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten im- mer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metall- gegenständen.

• Keine scharfen Gegenstände zum Ent- fernen von Reif und Eis im Gerät ver- wenden. Verwenden Sie einen Kunst- stoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abstän- den. Reinigen Sie den Ablauf, falls nö- tig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Bo- den des Geräts an.

Halten Sie sich für den elektri- schen Anschluss strikt an die An- weisungen der betreffenden Ab- schnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigun- gen. Nehmen Sie das Gerät nicht in Be- trieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händ- ler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpa- ckung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kom- pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkula- tion um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installati- onsanweisungen.

www.electrolux.com• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Konden- sator) möglichst mit der Rückseite ge- gen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netz- stecker des Gerätes nach der Installati- on frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trinkwasseranschluss.

• Sollte die Wartung des Gerätes elektri- sche Arbeiten verlangen, so dürfen die- se nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durch- geführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autori- sierten Kundendienststellen und verlan- gen Sie stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ih- rer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materi- alien, die bei der Herstellung die- ses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden.

2.1 Einschalten des Geräts

Stecken Sie den Stecker in die Wands- teckdose. Drehen Sie den Temperaturregler im Uhr- zeigersinn auf eine mittlere Einstellung.

2.2 Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

2.3 Temperaturregelung

Die Temperatur wird automatisch gere- gelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf ei- ne niedrigere Einstellung, um die mini- mal mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf ei- ne höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. eine mittlere Einstellung ist im All- gemeinen am besten geeignet. Allerdings muss für eine exakte Einstel- lung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le- bensmittel

• und vom Standort des Geräts. Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Ge- räts an der Rückwand zu Frostbil- dung kommen. In diesem Fall muss eine höhere Temperatur ge- wählt werden, die ein automati- sches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. DEUTSCH 472.4 Umgebungstemperaturschalter

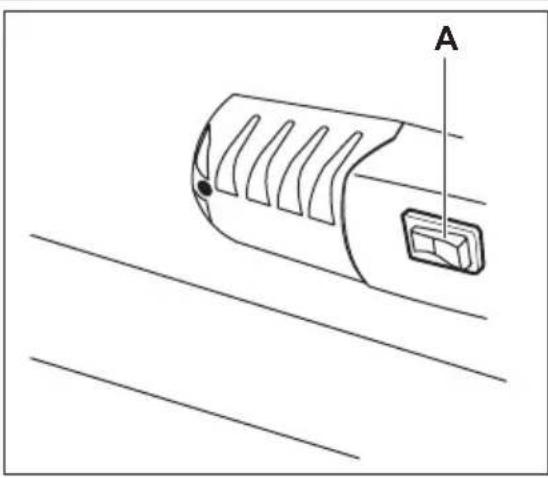

Sinkt die Raumtemperatur unter +16 °C ab, aktivieren Sie die Umgebungstempe- raturfunktion durch Drücken des Schalters (A). Die integrierte Kontrolllampe leuchtet auf.

3. TÄGLICHER GEBRAUCH

3.1 Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutra- len Seife. Sorgfältig nachtrocknen. Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpul- ver, die die Oberfläche beschädi- gen.

3.2 Einfrieren frischer

Lebensmittel Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum La- gern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeit- raum. Gehen Sie zum Einfrieren kleinerer Men- gen frischer Lebensmittel bitte wie folgt vor:

Aktivieren Sie den Umgebungstempe- raturschalter.

Legen Sie die Lebensmittel in die un- terste Schublade des Gefrierraums.

Schalten Sie den Umgebungstempe- raturschalter wieder aus, wenn der Gefriervorgang beendet ist. Gehen Sie zum Einfrieren großer Mengen frischer Lebensmittel bitte wie folgt vor:

Aktivieren Sie den Umgebungstempe- raturschalter mindestens 24 Stunden, bevor Sie die Lebensmittel einlegen.

Legen Sie die Lebensmittel in die un- terste Schublade des Gefrierraums.

Schalten Sie den Umgebungstempe- raturschalter nach 24 Stunden wieder aus, wenn der Gefriervorgang been- det ist. WARNUNG! Der Gefriervorgang dauert einige Stunden. Legen Sie während die- ses Zeitraums keine weiteren ein- zufrierenden Lebensmittel in den Gefrierraum. Die maximale Menge an Lebens- mitteln, die in 24 Stunden einge- froren werden kann, ist auf dem Typenschild angegeben; eine Pla- kette befindet sich im Innern des Gerätes.

3.3 Lagerung gefrorener

Lebensmittel Lassen Sie das Gerät vor der ersten In- betriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindes- tens zwei Stunden lang mit höherer Ein- stellung laufen, bevor Sie Lebensmittel in das Gefrierfach legen.

www.electrolux.comSollen große Mengen an Lebensmitteln aufbewahrt werden, entfernen Sie alle Körbe und Schubladen aus dem Gerät und legen Sie die Lebensmittel auf Kühl- ablagen, um die optimale Leistung zu er- halten. WARNUNG! Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht zu überschreiten, die seitlich im obe- ren Teil angegeben ist (wo zutref- fend)

Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe „Lagerzeit bei Stö- rung“) zu einem ungewollten Ab- tauen, dann müssen die aufgetau- ten Lebensmittel sehr rasch ver- braucht oder sofort gekocht und nach dem Abkühlen erneut einge- froren werden.

Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühl- schrank oder bei Raumtemperatur aufge- taut werden. Kleinere Teile können sogar direkt aus dem Gefrierraum entnommen und an- schließend sofort gekocht werden. In die- sem Fall dauert der Garvorgang etwas länger.

3.5 Eiswürfelbereitung

Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Ge- frierfach. Bitte verwenden Sie zum Heraus- holen der Schalen aus dem Ge- frierschrank keine Utensilien aus Metall.

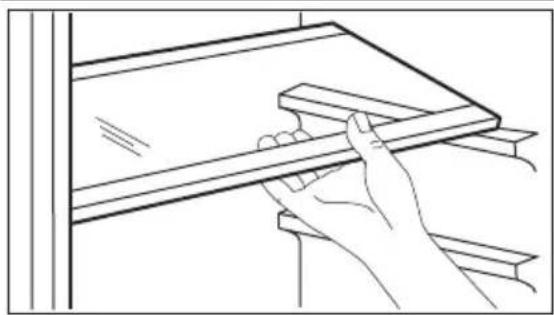

3.6 Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit ei- ner Reihe von Führungsschienen ausge- stattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten. DEUTSCH 493.7 Feuchtigkeitsregulierung In die Glasablage ist eine Vorrichtung mit (über einen Schieber verstellbaren) Schlit- zen integriert, die die Temperaturregelung in den Gemüsefächern ermöglicht. Bei geschlossenen Lüftungsschlitzen: bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüsefä- chern für längere Zeit erhalten. Bei geöffneten Lüftungsschlitzen: führt die höhere Luftzirkulation zu einem niedrigeren Feuchtegehalt der Luft in den Obst- und Gemüsefächer.

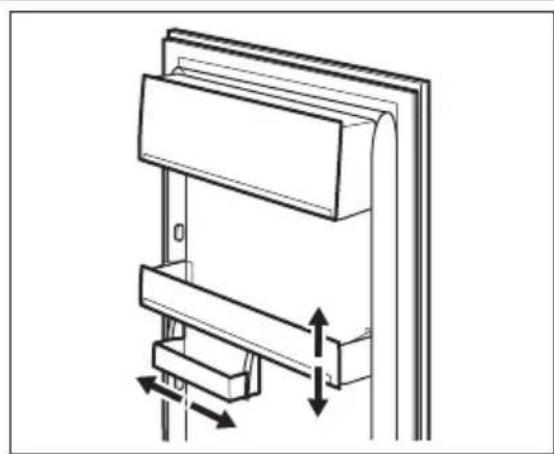

3.8 Positionieren der Türablagen

Die Türablagen können in unterschiedli- cher Höhe positioniert werden, womit das Lagern verschieden großer Lebensmittel- packungen ermöglicht wird. Nehmen Sie die Einstellungen wie folgt vor: Ziehen Sie den Einsatz langsam in Pfeilrichtung, bis er sich herausheben lässt, und setzen Sie ihn dann an der ge- wünschten Position wieder ein.

4. PRAKTISCHE TIPPS UND HINWEISE

4.1 Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu an- dauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in die- sem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automati- sches Abtauen und damit auch einen niedrigeren Energieverbrauch ermög- licht.

4.2 Hinweise für die Kühlung

frischer Lebensmittel So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebens- mittel oder dampfenden Flüssigkeiten in den Kühlschrank.

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, be- sonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

4.3 Hinweise für die Kühlung

Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie

www.electrolux.comdiese auf die Glasablage über der Gemü- seschublade. Bitte lagern Sie Fleisch aus Sicherheits- gründen nur einen oder maximal zwei Ta- ge auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in le- bensmittelechte Tüten eingepackt wer- den, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milch- flaschen stets mit Deckel im Flaschenre- gal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knob- lauch sollten nicht im Kühlschrank aufbe- wahrt werden, außer diese sind dafür speziell verpackt.

4.4 Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefro- ren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebens- mittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportio- nen sollten stets luftdicht in Aluminium- folie oder in lebensmittelechte Gefrier- beutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von fri- schen, noch ungefrorenen Lebensmit- teln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmit- teln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwen- det, können Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

4.5 Hinweise zur Lagerung

gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Vergewissern Sie sich, dass die gefro- renen Lebensmittel vom Händler ange- messen gelagert wurden.

• Achten Sie unbedingt darauf, die einge- kauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefrierge- rät zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie die Tür nicht länger offen als notwendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein er- neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl- kostverpackung darf nicht überschritten werden.

DEUTSCH 515. REINIGUNG UND PFLEGE

VORSICHT! Ziehen Sie bitte vor jeder Reini- gungsarbeit immer den Netzste- cker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsar- beiten und Nachfüllen von Kälte- mittel dürfen daher nur durch vom Hersteller autorisiertes Fachperso- nal ausgeführt werden.

5.1 Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmä- ßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun- gen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfäl- tig ab. Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie da- rauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspoli- turen, da diese die Oberfläche des Innenraums beschädigen und ei- nen starken Eigengeruch hinter- lassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Gerä- terückseite mit einer Bürste. Dadurch ver- bessert sich die Leistung des Geräts und es verbraucht weniger Strom. Bitte achten Sie darauf, das Kühl- system nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthal- ten Chemikalien, die den im Gerät ver- wendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reini- gung wieder an die Netzversorgung an.

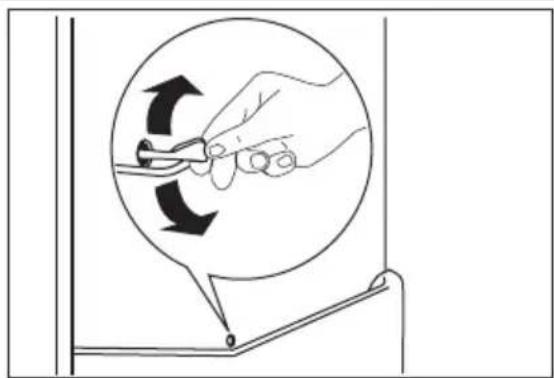

www.electrolux.com5.2 Abtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motor- kompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Ab- flussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Was- ser nicht überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerk- zeug, das sich bereits in der Ablauföff- nung befindet.

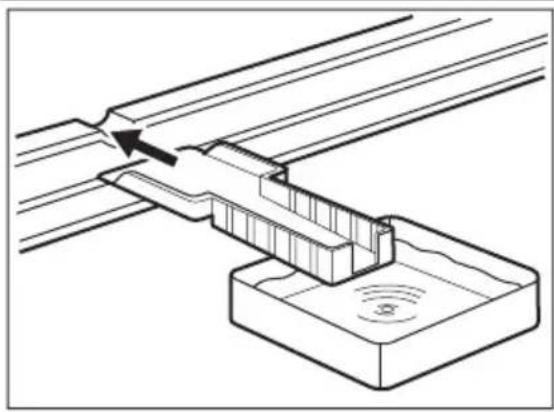

Gefrierschranks Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden. Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Stellen Sie den Temperaturregler bitte 12 Stunden vor dem Abtau- en auf eine kühlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann. DEUTSCH 53Entfernen Sie den Reif wie nachstehend erläutert:

Schalten Sie das Gerät aus.

Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort. VORSICHT! Fassen Sie gefrorene Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an den Lebens- mitteln festfrieren.

Lassen Sie die Tür des Geräts offen stehen und setzen Sie den Kunst- stoffschaber in die entsprechende Aufnahme unten in der Mitte; stellen Sie eine Schale zum Auffangen des Tauwassers darunter. Stellen Sie eine Schale mit war- mem Wasser in das Gefrierfach, um den Abtauprozess zu be- schleunigen. Entfernen Sie bereits während des Abtauprozesses vor- sichtig Eisstücke, die sich lösen lassen.

Ist das Geräteinnere vollständig abge- taut, trocken Sie die nassen Oberflä- chen gründlich ab und bewahren Sie den Kunststoffschaber für eine späte- re Verwendung auf.

Schalten Sie das Gerät ein.

Nachdem das Gerät zwei bis drei Stunden in Betrieb ist, können Sie die ausgelagerten Lebensmittel wieder in den Gefrierraum hineinlegen. Entfernen Sie Reif und Eis vom Verdamp- fer bitte niemals mit scharfen metallischen Gegenständen, da dieser dadurch be- schädigt werden könnte. Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller empfoh- lene mechanische oder sonstige Hilfsmit- tel zu beschleunigen. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Geräts kann die Lagerzeit dieser Lebensmittel verkür- zen.

5.4 Stillstandzeiten

Bei längerem Stillstand des Gerätes müs- sen Sie folgendermaßen vorgehen:

trennen Sie das Gerät von der Netz- versorgung

• entnehmen Sie alle Lebensmittel

www.electrolux.com• Tauen Sie das Gerät ab (sofern vorge- sehen). Reinigen Sie den Innenraum und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Ge- rüche zu vermeiden. Möchten Sie bei einer längeren Abwesen- heit den Gefrierschrank weiter laufen las- sen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefrier- gut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

WARNUNG! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorlie- genden Benutzerinformation nicht beschrieben ist, darf nur von ei- nem qualifizierten Elektriker oder einer kompetenten Person durch- geführt werden. Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf). Problem Mögliche Ursache Abhilfe Das Gerät funktio- niert nicht. Die Lam- pe funktioniert nicht. Das Gerät ist ausgeschal- tet. Gerät einschalten. Der Netzstecker wurde nicht richtig in die Steck- dose gesteckt. Stecken Sie den Netzste- cker richtig in die Steckdo- se. Das Gerät wird nicht mit Spannung versorgt. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an einen qualifizierten Elektriker. Die Lampe funktio- niert nicht. Die Lampe befindet sich im Standby-Modus. Schließen und öffnen Sie die Tür. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“. Der Kompressor ist durchgehend in Be- trieb. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Temperatur ein. Die Tür wurde nicht richtig geschlossen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur der Le- bensmittel ist zu hoch. Lassen Sie die Lebensmittel auf Raumtemperatur ab- kühlen, bevor Sie sie in das Gerät legen. DEUTSCH 55Problem Mögliche Ursache Abhilfe Die Raumtemperatur ist zu hoch. Senken Sie die Raumtem- peratur. Wasser fließt an der Rückwand des Kühl- schranks herunter. Beim automatischen Ab- tauen fließt das Tauwasser an der Rückwand des Ge- räts herunter. Das ist normal. Wasser fließt in den Kühlschrank. Der Wasserablauf ist ver- stopft. Reinigen Sie den Wasser- ablauf. Die eingelagerten Lebens- mittel verhindern, dass das Wasser in den Wasser- sammler fließt. Stellen Sie sicher, dass das Kühlgut nicht die Rück- wand berührt. Wasser fließt auf den Boden. Das Tauwasser läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwas- serablauf an der Verdamp- ferschale. Die Temperatur im Gerät ist zu hoch/ niedrig. Der Temperaturregler ist nicht richtig eingestellt. Stellen Sie eine höhere/ niedrigere Temperatur ein. Die Temperatur im Kühlschrank ist zu hoch. Die Kaltluft kann im Gerät nicht zirkulieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann. Die Temperatur im Gefrierraum ist zu hoch. Die Lebensmittel liegen zu dicht aneinander. Lagern Sie die Lebensmittel so, dass die Kaltluft im Ge- rät zirkulieren kann. Es bildet sich zu viel Eis. Die Lebensmittel sind nicht richtig verpackt. Verpacken Sie die Lebens- mittel richtig. Die Tür wurde nicht richtig geschlossen. Siehe hierzu „Schließen der Tür“. Der Temperaturregler ist nicht richtig eingestellt. Stellen Sie eine höhere Temperatur ein.

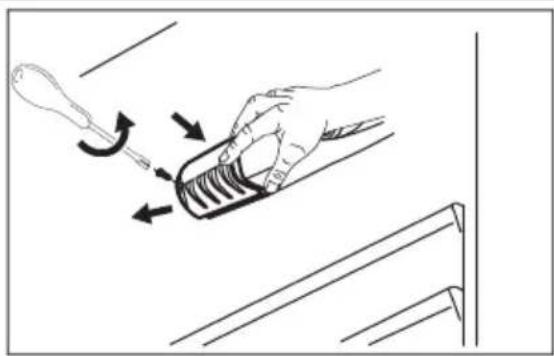

www.electrolux.com6.1 Ersetzen der Lampe

Ziehen Sie den Netzstecker aus der Netzsteckdose.

Lösen Sie die Schraube an der Lam- penabdeckung.

Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung).

Ersetzen Sie die defekte Lampe durch eine Lampe mit der gleichen Leistung, die speziell für Haushaltsgeräte vorge- sehen ist. (Die maximale Leistung ist auf der Lampenabdeckung angege- ben.)

Bringen Sie die Lampenabdeckung an.

Ziehen Sie die Schraube an der Lam- penabdeckung fest.

Stecken Sie den Netzstecker in die Netzsteckdose.

Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

6.2 Schließen der Tür

Reinigen Sie die Türdichtungen.

Stellen Sie die Tür nach Bedarf ein. Siehe hierzu „Montage“.

Ersetzen Sie die defekten Türdichtun- gen, falls erforderlich. Wenden Sie sich hierzu an den Kundendienst.

WARNUNG! Lesen Sie bitte die "Sicherheits- hinweise" sorgfältig vor der Auf- stellung des Geräts durch, um Gefahren für Sie selbst zu vermei- den und einen korrekten Betrieb des Geräts zu gewährleisten.

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C

7.2 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und - frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen An- schlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit ei- nem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht DEUTSCH 57geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifi- zierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicher- heitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien.

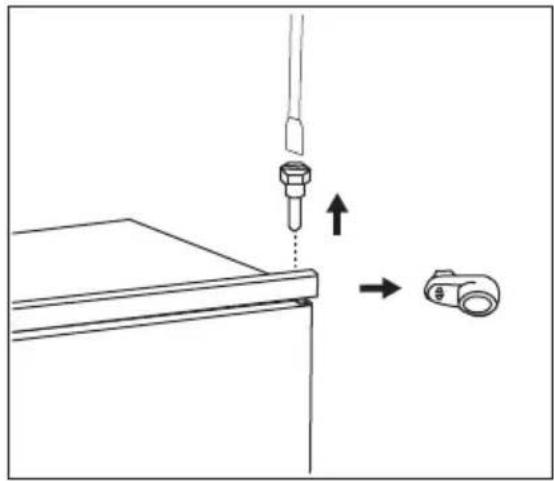

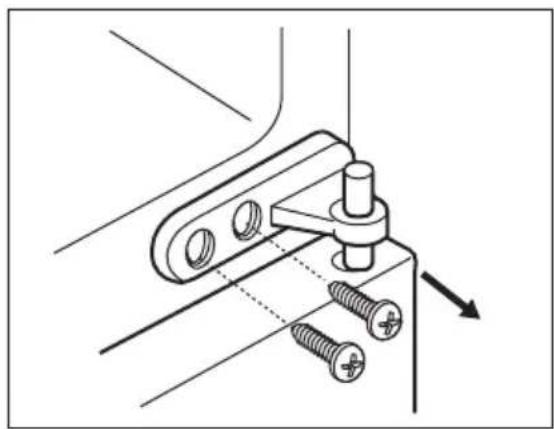

7.3 Wechsel des Türanschlags

Die Tür des Geräts öffnet sich nach rechts. Wenn die Tür sich nach links öff- nen soll, gehen Sie vor der Montage des Geräts bitte nach den folgenden Anwei- sungen vor:

• Lösen und entfernen Sie den oberen Bolzen.

• Entfernen Sie die obere Tür.

• Nehmen Sie das Distanzstück ab.

• Lösen Sie das mittlere Scharnier.

• Entfernen Sie die untere Tür.

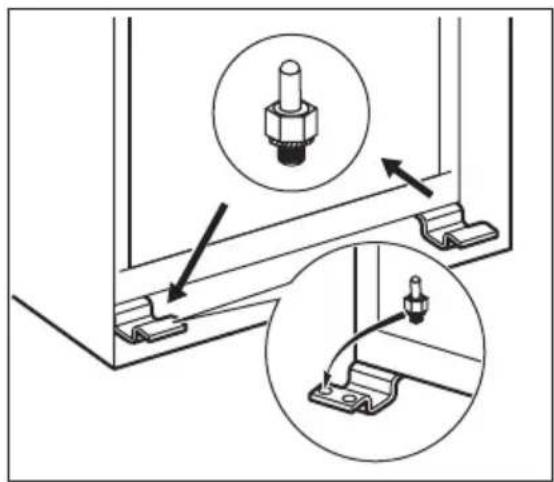

• Lösen und entfernen Sie den unteren Bolzen. Auf der gegenüberliegenden Seite:

• Ziehen Sie den unteren Bolzen fest.

• Bringen Sie die untere Tür an.

• Ziehen Sie das mittlere Scharnier fest.

• Setzen Sie das Distanzstück ein.

• Bringen Sie die obere Tür an.

• Ziehen Sie den oberen Bolzen fest.

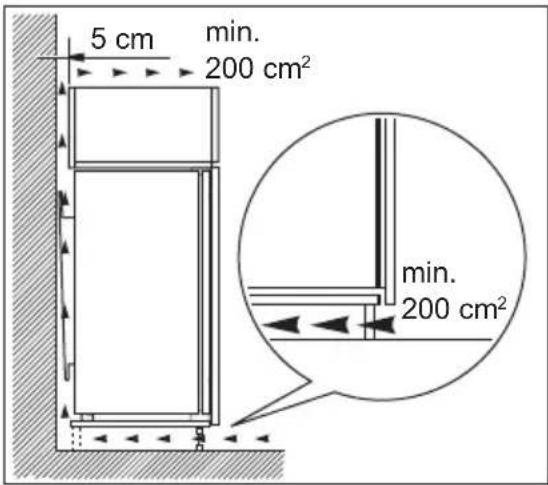

www.electrolux.com7.4 Anforderungen an die Belüftung 5 cm min. 200 cm

Hinter dem Gerät muss genug Platz für ei- ne ausreichende Luftzirkulation sein.

7.5 Montage des Geräts

VORSICHT! Achten Sie darauf, dass sich das Netzkabel des Geräts frei bewe- gen lässt. Führen Sie die folgenden Schritte aus:

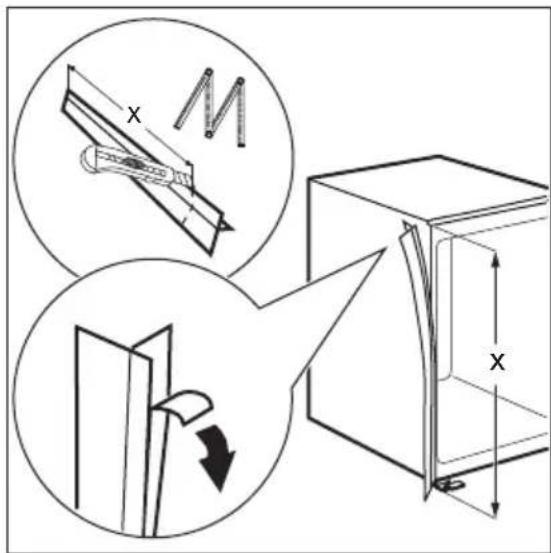

Schneiden Sie bei Bedarf den Dichtungs- streifen zu und bringen Sie ihn, wie in der Abbildung gezeigt, am Gerät an. DEUTSCH 591

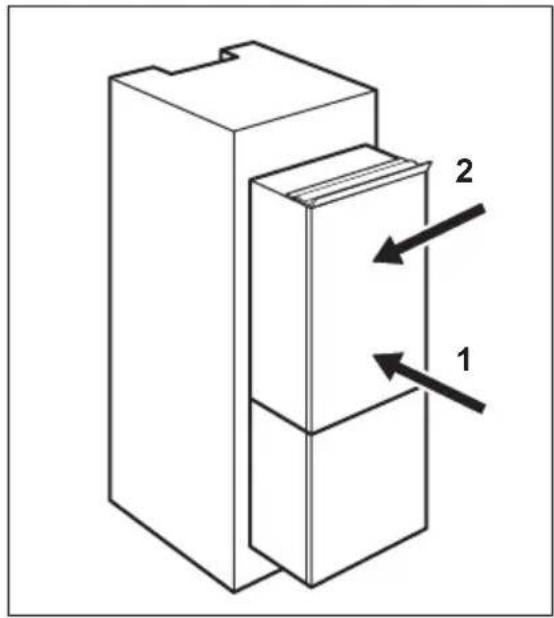

Setzen Sie das Gerät in die Einbaunische. Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Spaltabdeckung am Küchen- möbel anliegt. Schieben Sie das Gerät auf der den Schar- nieren gegenüberliegenden Seite in Pfeil- richtung (2) soweit wie möglich gegen die Seitenwand des Küchenmöbels. 4 mm 44 mm Richten Sie das Gerät in der Einbaunische aus. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und der Schrankvor- derkante 44 mm beträgt. Mit dem Kunststoffdistanzstück (im Bei- pack) können Sie sicherstellen, dass der Abstand zwischen Küchenschrank und Gerät korrekt ist. Achten Sie darauf, dass der Abstand zwi- schen dem Gerät und dem Schrank 4 mm beträgt. Öffnen Sie die Tür. Setzen Sie das Kunst- stoffdistanzstück korrekt ein.

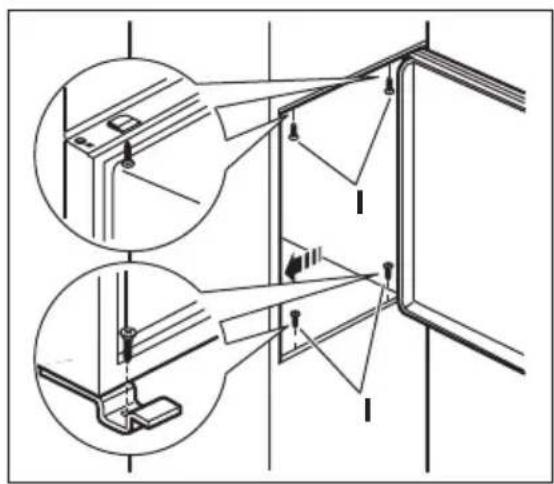

Befestigen Sie das Gerät mit 4 Schrauben in der Einbaunische.

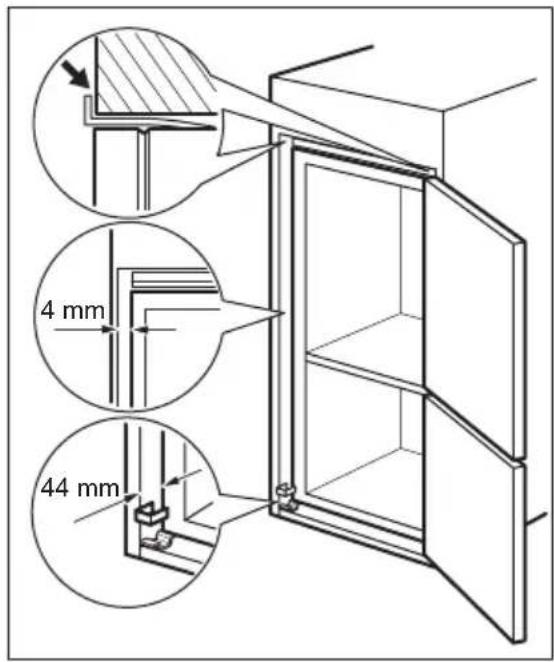

www.electrolux.comEntfernen Sie das entsprechende Teil aus der Scharnierabdeckung (E). Achten Sie darauf, im Falle eines rechten Scharniers Teil DX bzw. bei einem gegenüberliegen- den Scharnier Teil SX zu entfernen.

Setzen Sie die beiliegenden Abdeckkap- pen (C, D) in die Befestigungs- und Schar- nierlöcher ein. Bauen Sie das Belüftungsgitter (B) ein. Stecken Sie die Scharnierabdeckungen (E) auf das Scharnier auf.

Schließen Sie das Gerät seitlich wie folgt an das Küchenmöbel an:

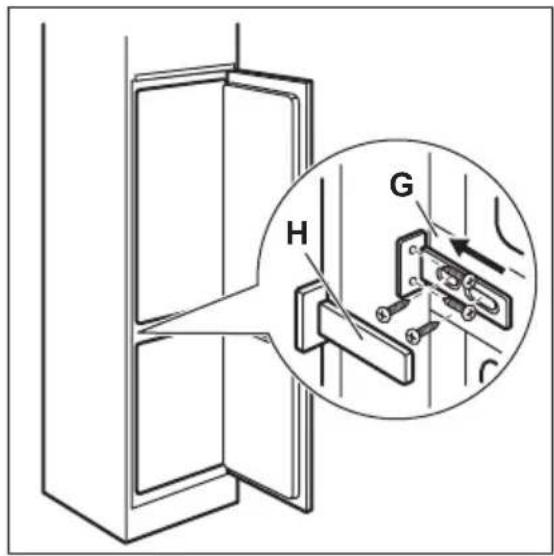

Lösen Sie die Schrauben von Teil (G) und verschieben Sie Teil (G) zur Kü- chenmöbel-Seitenwand.

Ziehen Sie die Schrauben vom Teil (G) erneut fest.

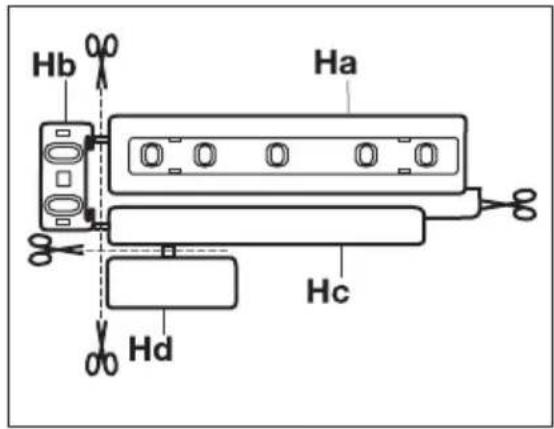

Befestigen Sie Teil (H) am Teil (G). DEUTSCH 61Trennen Sie die Teile (Ha), (Hb), (Hc) und (Hd) ab. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm Montieren Sie das Teil (Ha) an der Innen- seite der Tür des Küchenmöbels.

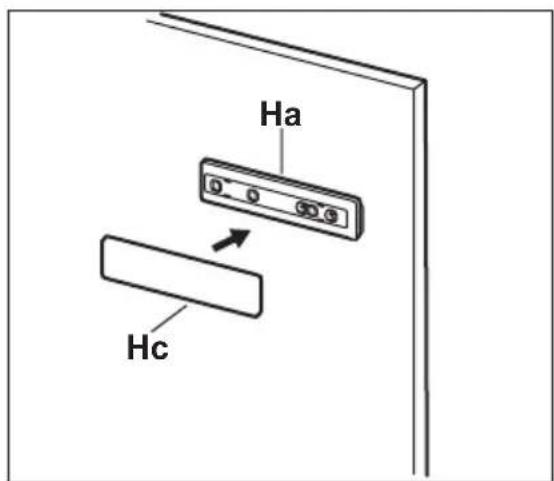

Drücken Sie das Teil (Hc) auf das Teil (Ha).

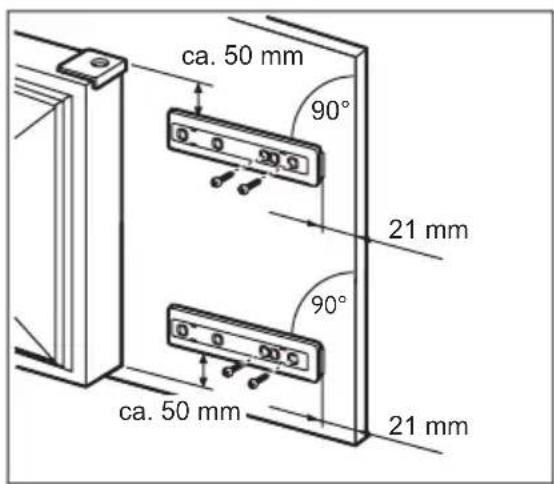

8 mm Öffnen Sie die Gerätetür und die Möbeltüre in einem Winkel von 90°. Setzen Sie das Führungsstück (Hb) in die Führungsschiene (Ha) ein. Halten Sie die Gerätetür an die Tür des Kü- chenmöbels, und markieren Sie die Boh- rungen.

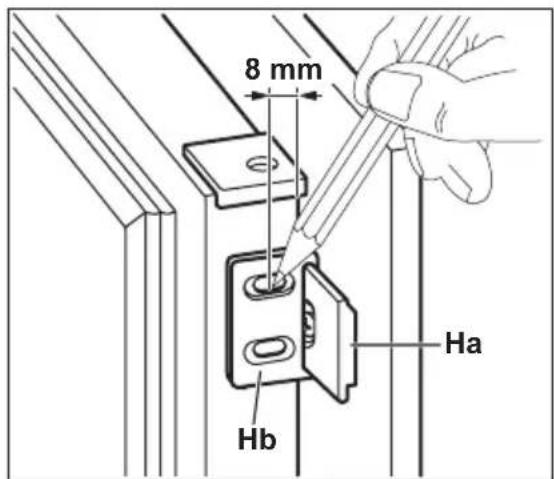

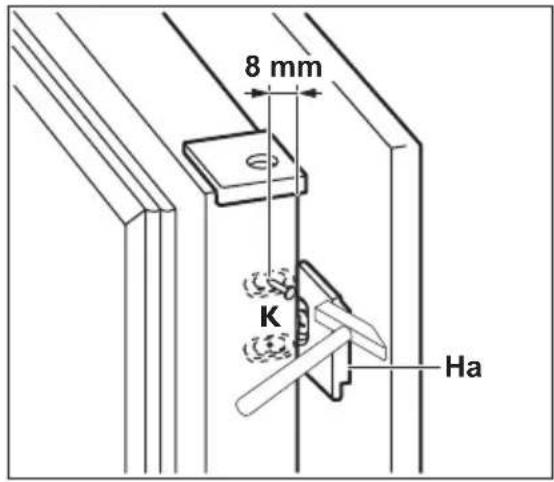

8 mm Nehmen Sie die Halterungen wieder ab. Markieren Sie 8 mm ab der Türaußenkante die Stelle, an der der Nagel (K) eingesetzt werden muss.

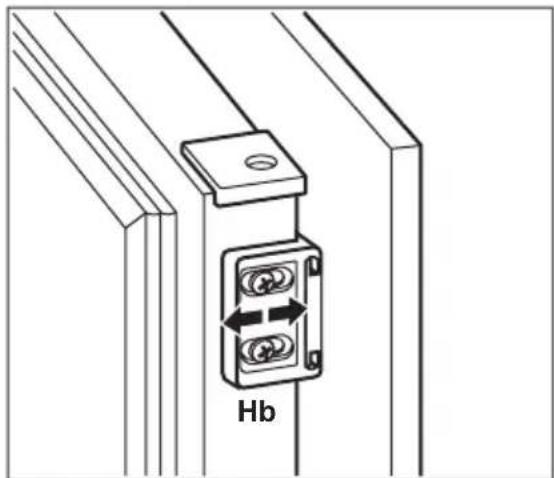

Setzen Sie das Führungsstück erneut auf die Führungsschiene und schrauben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Tür des Einbaumöbels und die Gerätetür mit dem Führungsstück (Hb) aus.

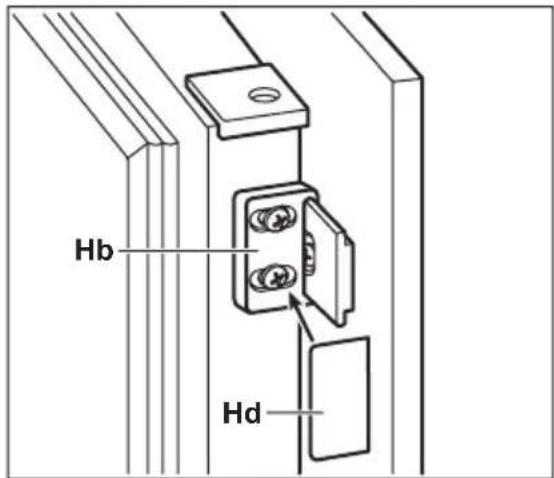

Drücken Sie Abdeckung (Hd) auf das Füh- rungsstück (Hb). Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen sicher am Gerät befestigt ist.

• Die Tür ordnungsgemäß öffnet und schließt.

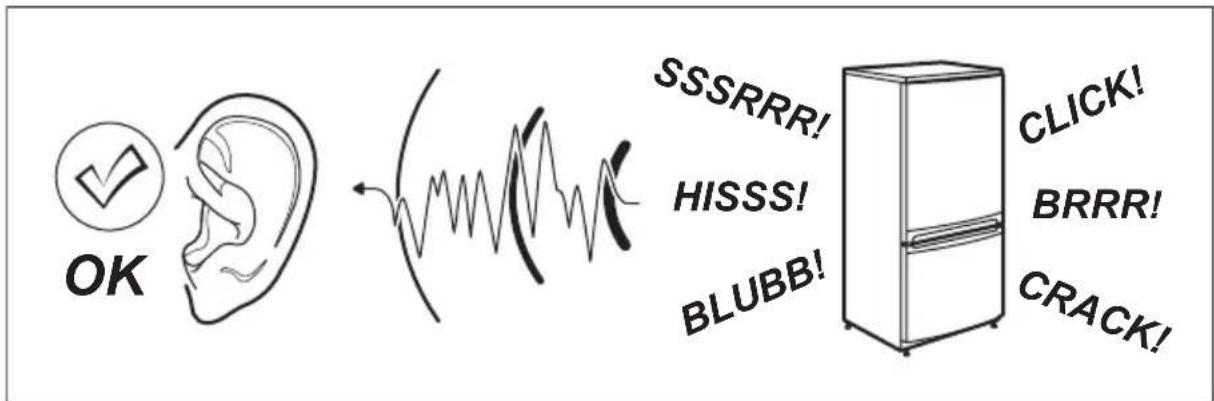

Während das Gerät in Betrieb ist, entste- hen bestimmte Geräusche (Kompressor und Kühlkreislauf). DEUTSCH 63BRRR! HISSS! CLICK! BLUBB! CRACK! SSSRR

CLICK!CLICK!SSSRRR!SSSRRR!BRRR!BRRR!HISSS!HISSS!BLUBB!BLUBB!CRACK!CRACK! www.electrolux.com9. TECHNISCHE DATEN Abmessung der Ausspa- rung Höhe 1446 mm Breite 560 mm Tiefe 550 mm Ausfalldauer 20 h Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.

• Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. DEUTSCH 65VSEBINA 1. VARNOSTNA NAVODILA p. 67
• 2. DELOVANJE p. 69
• 3. VSAKODNEVNA UPORABA p. 69
• 4. KORISTNI NAMIGI IN NASVETI p. 71
• 5. VZDRŽEVANJE IN ČIŠČENJE p. 72
• 6. KAJ STORITE V PRIMERU… p. 75
• 7. NAMESTITEV p. 76
• 8. ZVOKI p. 82
• 9. TEHNIČNI PODATKI p. 84
• 10. SKRB ZA VARSTVO OKOLJA p. 84
