GEBRUIKSAANWIJZING ESI 64030 X ELECTROLUX

Ga voor meer van onsze ideeenaar www.electrolux.com

Inhoud

Veiligheidsinformatie 2

Beschrijving van het product 3

Bedieningspaneel 4

Voor het eerste gebruik 5

De waterontharder instellen 6

Gebruik van zout voor de vaatwasser 7

Gebruik van glansspoelmiddel 7

Devaatwasser inruimen 8

Gebruik van vaatwasmiddelen 10

De Multitabfunctie 11

Een afwasprogramma selecteren en starten 12

Afwasprogramma's 13

Onderhoud en reiniging 14

Problemen oplossen 15

Aansluiting aan de waterleiding 17

Aansluiting aan het elektriciteitsnet 19

Milieubescherming 19

Wijzigingen voorbehouden

Veiligheidsinformatie

i Lees voor uw eigen verilgheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren. Bewaar deze instructies alkijd bij het apparaat, zichs wonneer u deze verplaatst of verkoopt. Gebruikers要去en volledig op de hoogte� van de bediening en verilgheids-functies van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te make.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt waar beneden in de bestekmand. Als dat nicht past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werkking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.

• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.

• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan zich.

• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.
• Voer de reparations nicht zich uit om letsel en schade aan het apparaat te voorkomen. Neem algijd contact op met once serviceafdeling.

Algemene veiligheid

• Menschen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis mogen dit apparaat Niet gebruiken. Zij要去en onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun verilgheid.
• Volg de veiligheidsinstrumentes van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat ache tergebleven়.
• Sluit de deur.altijd als u het apparaat nicht gebruikt om letsel te voorkomen. Boven-dien struikelt u zo Niet over de deur.
• Ga Niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen要去en in de gaten gehonden worden om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstiking.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen nicht aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller of het apparaat Niet is beschadigdijdens het vervoer. Sluit een beschadigd apparaat Niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking voor de eerste ingebruikneming.

• Een gekwalificeerd en bekwaam persoon要去 de elektrische installmentie uitvoeren.

• Een gekwalificeerd en bekwaam persoon要去 het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product Niet en verander dit product Niet. Gevaar voor letsel en schade aan het apparaat.
• Het apparaat Niet gebruiken: - als de hoofdkabel of waterslangen beschadigd zijn,
• als het bedieningspaneel, werkblad of plint zodanig beschadigd zichn, dat u bij het inwendige van het apparaat kan ko-men.

Neem contact op met once service-afde-ling.

Boor Niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

! Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

Beschrijving van het product

1 Bovenrek
2 Instelschijf waterhardheid
3Zoutreservoir
4 Afwasmiddeldoseerbakje

5 Glansmiddeldoseerbakje
6Typeplaatje
7 Filters
8 Onderste spreoiarm

9 Bovenste spreoiarm

Bedieningspaneel

1Programmaschakelaar
2 Toets start/annuleren (Start/Cancel)
3 Toets Multitab (Multitab)
4 Toetsuitgestelde start (Delay)
5 Digital display
6 Indicatielampjes
7Programma-aanwijzer
8 Uit-stand

Controleampjes
Wasfase Gaat aan wanner de wasfase of de spoelfase loopt.
Droogfase Gaat aan wanner de droogfase loopt.
Multitab	Gaat aan als u de multitab-functie inschakelt. Zie 'Multitab-functie'.
Zout1)	Het lampje gaat branden wanner het zoutreservoir bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'. Het controleampje voor zout kan, nadat u het reservoir heeft bijgevuld, nog enkele uren blijven branden. Dit heeft geen ongewenst effect op de werkung van het apparaat.
Glansmiddel1)	Gaat aan wanner het glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van glansmiddel'.

1) Wanner het zoutreservoir en/of het glansmiddeldoseerbakje leeg zich, gaat het bijbehorende controelampje Niet aan als er een wasprogramma loopt.

Programmaschakelaar

• Draai de programmaschakelaar linksom of rechtsom om het apparaat in te schakelen of om een afwasprogramma te selecteren. De programmamarkering op de programmaschakelaar要去 overeenkomen met een van de afwasprogramma's op het bedieningspaneel. Als de programmamarkering overeenkomt met een afwasprogram

ma, toont het digitale display de duur van het programma. Als de programmamarkering Niet overeenkomt met een afwasprogramma, toont het digitale display twee horizontale streepjes.

• Draai de programmaschakelaar totdat de programmamarkering overeenkomt met de uit-stand, om het apparaat uit te scha-kelen.

Gebruik de programmaschakelaar voor deze handelingen:

• het instellen van de waterontharder. Zie 'De waterontharder instellen'.
• het in/uitschakelen van het glansmiddeldoseerbakje. Zie 'Multitab-functie'.

Toets start/annuleren

Gebruik de toets start/annuleren voor deze handelingen:

• het starten van een afwasprogramma. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.
• het annuleren van een lopend afwasprogramma. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.
• het instellen van hetiveau van de waterontharder. Zie hoofdstuk 'De wateronthar der instellen'.
• het in/uitschakelen van het glansmiddeldoseerbakje. Zie hoofdstuk 'Multitabfunctie'.

Toets Multitab

Druk op deze toets om de multitab-functie in of UIT te schakelen. Zie hoofdstuk 'Multitab-functie'.

Toetsuitgestelde start

Gebruik de toets uitgestelde start om de start van het afwasprogramma met 1 tot 19=uur uitte stellen. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Digital display

Op het display verschijnt:

Voor het eerste gebruik

Zie de volgende instructies voor elke stap van de procedure:

1. Controller of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Aangepast niveau van de waterontharder.

6. Het in/uitschakelen van het glansmiddeldoseerbakje (alleen als de multitab-functie ingeschakeld is).
   Programmaduur.
7. Resterendeijd tot het einde van het programme.
8. Einde van een wasprogramma, het digitale display maar een nul zien.
9. Aantaluitgesteldeuren tot de start.
10. Foutcodes.

Instelmodus

Het apparaat staat in de instelmodus als:

• Eén ofmeer fase-indicatielampjes knippen- ren.
• De duur van het programme knippert op het digitale display.

Het apparaat要去 in de instelmodus staan voor deze bewerkingen:

• het instellen van een afwasprogramma.
• het instellen van het niveau van de water-ontharder.
• het in/uitschakelen van het glansmiddeldoseerbakje.

Het apparaat staat nicht in de instelmodus als:

• Eén ofeer fase-indicatielampjes continu branden.
• De resterendeijd van het programma nicht knippert.

Annuleer in deze omstandigheden het programma om maar de instelmodus terug te keren. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

1. Stel het juiste programma in voor het type lading en mate van verruiling.
2. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
3. Start het afwasprogramma.

i Als u gecombineerde afwasmiddelta- bletten gekruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan maar hoofdstuk Multitab- functie'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten hunnen een negatieve invloed hebben op de werking van het apparaat. De waterhardheid worden gemeten in de volgende gelijkwaardige schalen:

Duitse grade (dH°).

• Franse graden (°TH).

• mmol/l (millimol per liter - een internationaleenheid voor de hardheid van water).

Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.
U moet de waterontharder handmatig en elektronisch instellen.

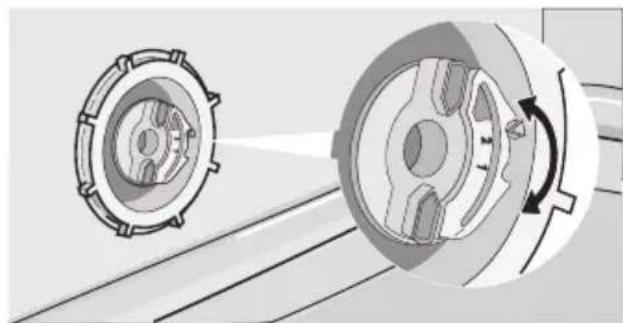

Handmatige afstelling

i Het apparatus in in de fabriek ingesteld op stand 2.

1. Open de deur.
2. Verwijder het onderste rek.
3. Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).
4. Plaats het onderste rek terug.

5. Sluit de deur.

De waterontharder is in de fabriek ingesteld op niveau 5.

i Het apparaat moet uitgeschakeld zich.

1. Druk op de toets starten/annuleren en houd vast. Draai de programmaschakelaar linksom, totdat de programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.
2. Laat de toets starten/annuleren los als het digitale display de huidige instelling toont.

Voorbeelden:

$$ \begin{array}{l} - \text {n i v e a u} 5 = 5 L \ - \text {n i v e a u} 1 0 = 1 0 L \ \end{array} $$

1. Druk op de toets starten/annuleren om het niveau van de waterontharder te wijzigigen. Elke keer als u op de knop drukt, gaat het niveau omhoog.

2. Draai de programmaschakelaar maar de standuit om de bewerking op te slaan.

Gebruik van zout voor de vaatwasser

Let op! Gebruik alleen zout voor afwasmachines. Andere soorten zout die Niet geschikt zijn voor afwasmachines kuren schade toebrengen aan de waterontharder.
Let op! Zoutkorrels en zout water op de bodem van het apparaat+kunnen roest veroorzaken. Vul het apparaat met zout voordat u een afwasprogramma start om roest te voorkomen.

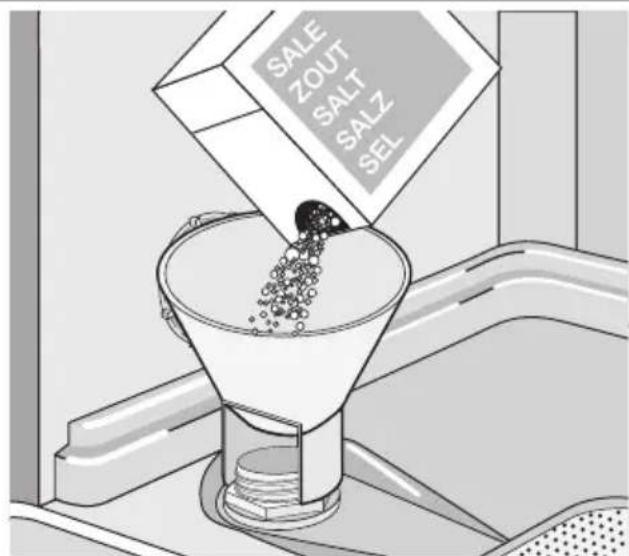

Volg deutsche stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (al-leen de eerste keer).
3. Gebruik de trechter om het zoutreservoin te vullen met zout.

1. Verwijder het zout rond de opening van het zoutreservoir.
2. Draai de dop rechtsom om het zoutreservoir te sluiten.

i Het is normal dat water uit het zoutreservoir stroomt wanner u dit vult metzout.

Als u het niveau van de waterontharder elektronisch op niveau 1 heeft gezet, gaat het indicatielampje van het zout Niet aan.

Gebruik van glansspoelmiddel

Let op! Gebruik alleen
merkglansmiddelen voor
afwasmachines.
Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinerigingsmiddel, vloeijaar afwasmiddel). Dit kan het apparaat beschaden.
i Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Glansmiddel wordtijdens de LASTe keer spoelen automatisch gedoseerd.

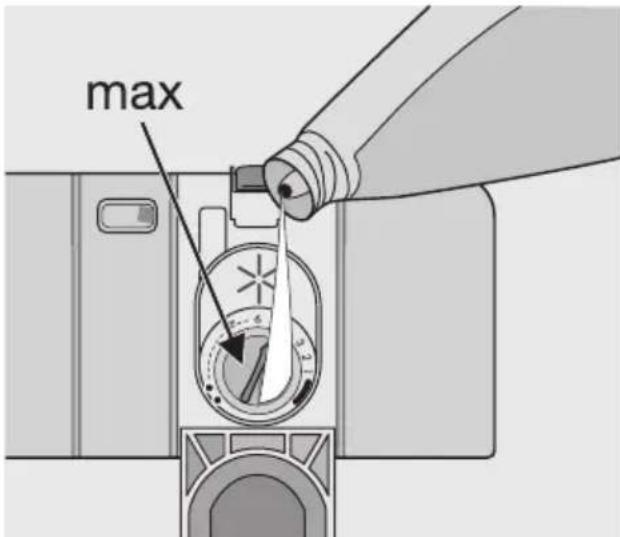

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

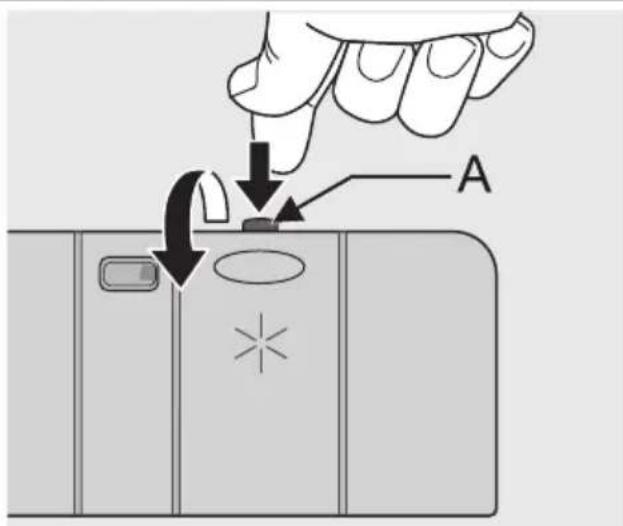

1. Druk op de vrijgaveknop (A) om het glans-middeldoseerbakje te openen.

1. Vul het glansmiddeldoseerbakje met glansmiddel. De markering 'max.' toont het maximale niveau.

1. Verwijder gemorst glansmiddel met een absorberend doeke om te voorkomen dat er te veel schuim worden gezvormd tijdens het gekozen afwasprogramma.
2. Sluit het glansmiddeldoseerbakje.

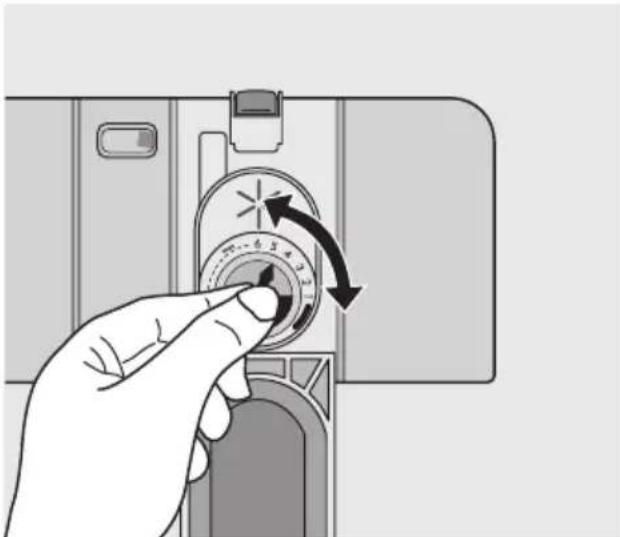

De dosering van het glansmiddel aanpassen

De dosering van het glansmiddel is in de fabriek ingesteld op stand 4.

U kunt de dosering van het glansmiddel instellenussen stand 1 (laagste dosering) en stand 6 (hoogste dosering).

1. Draai de glansmiddelknop om de dosering te verhogen of verlagen.

2. Verhoog de dosering als er waterdruppels of kalkresten op het serviesgoed hinterblijt.

3. Verlaag de dosering als er strepen, wit te vlekken of een blauwige laag op het serviesgoed te zien is.

De vaatwasser inruimen

Handige aanwijzingen en tips

! Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat Niet om voorwerpen die water kannen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil

• Laat aangebakken voedselresten eerst inweken.

• Volg besteht stappen verwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening maar beneden.
  Zorg er voor dat het water Niet in het reservoir of een diepe pan kan verzamelen.
  Zorg er voor dat serviesgoed en bestek Niet in elkaar liggen.

Zorg er voor dat serviesgoed en bestek elkaar Niet overlappen.
- Zorg er voor dat glazen andere glazen Niet aanraken.
- Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen Niet zo goed als porselein en stalen voorwerpen.
• Leg lichte voorwerpen in het bovenrek.
  Zorg er voor dat de voorwerpen Niet verschuiven.

! Let op! Zorg er voor dat de spreoiarmen vrij hunnen ronddraaien voordat u een afwasprogramma start.

! Waarschuwing! Sluit alttijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk+zijn.

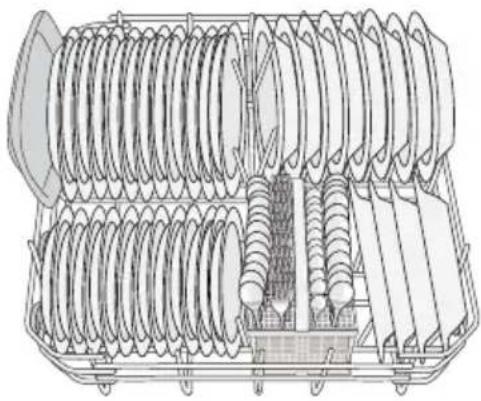

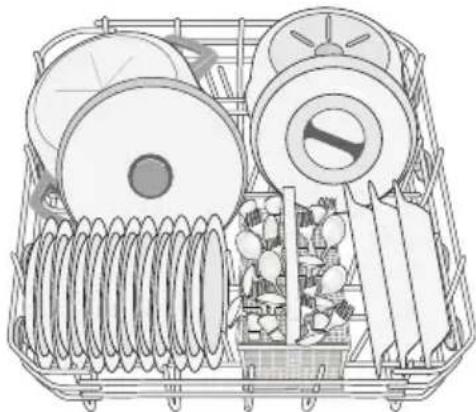

Onderrek

Plaats steelpannen, deksels, slakommen en bestek in het onderrek. Rangschik dekscha-len en grote deksels langs de rand van het onderrek.

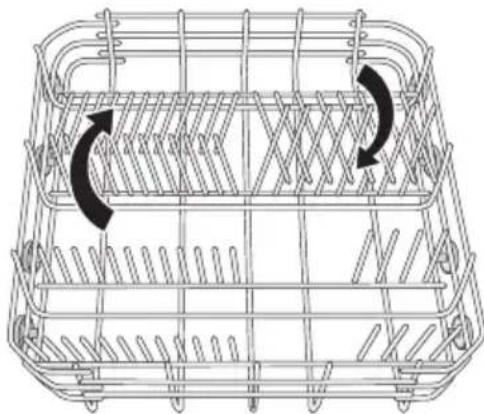

U kunt de rijen met punten in het onderrek latent zakken om ruimte te makeen voor potten, pannen en schalen.

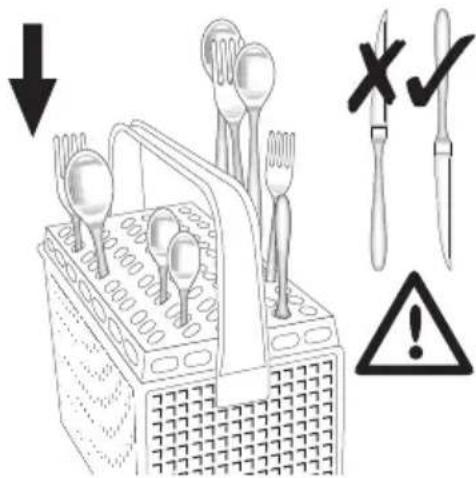

Bestekmand

! Waarschuwing! Plaats messen met Lange punten nicht rechtsop in de bestekmand. Leg lang en scherp snijgereedschap horizontaal in het bovenrek. Wees voorzichtig met scherpe voorwerpen.

Plaats vorken en lepels met het handvat waar beneden.

Plaats messen met het handvat maar boven.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

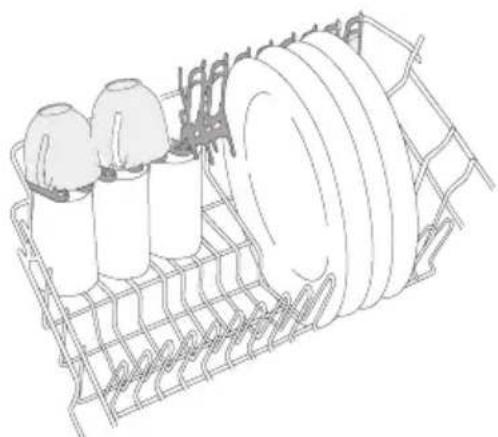

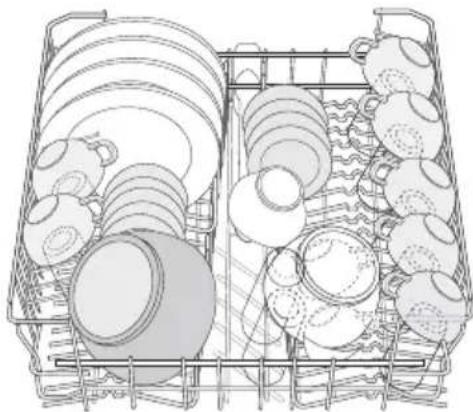

Bovenrek

Het bovenrek is geschikt voor borden (meteen maximale diameter tot 24 cm), steelpannen, slakommen, kopjes en glazen, koekepappen en pannen. Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

i Plaats geen borden in de eerste drie voorste delen van het rek. Zorg ervoor dat de borden voorover kantelen.

Zet glazen met een lange voet ondersteboven in de kopjesrekken. Klap de kopjesrekken op voor langere voorwerpen.

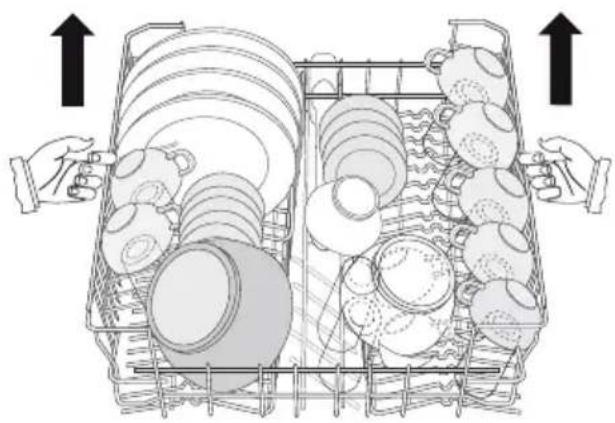

De hoogte van het bovenrek aanpassen

Als u große borden in het onderrekplaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Maximale hoogte van de borden
bovenrek onderrek
Bovenste stand 20 cm	31 cm
Onderste stand 24 cm	27 cm

Volg deutsche stappen om het bovenrek in de bovenste stand te zetten:

1. Trek het rek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op totdat het mechanisme vastklikt en het rek stabel is.

Gebruik van vaatwasmiddelen

i Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zichn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
  Aanbevelingen omtrent opslag.

Gebruik Niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Volg deutsche stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbakje.

Volg deze stappen om het bovenrek in de onderste stand te zetten:

1. Trek het rek tot de aanslag maar buiten.
2. Til de beiden kanten maar boven.
3. Houd het mechanisme vast en LAST het dan langzaam terugzakken.

! Let op!

• Til het rek nooit aan een kant op. Dit geldt ook voor het lately zakken.
• Als het rek zich in de bovenste stand bevindt,(Intu geen kopjes op het kopjesrekplaatsen.

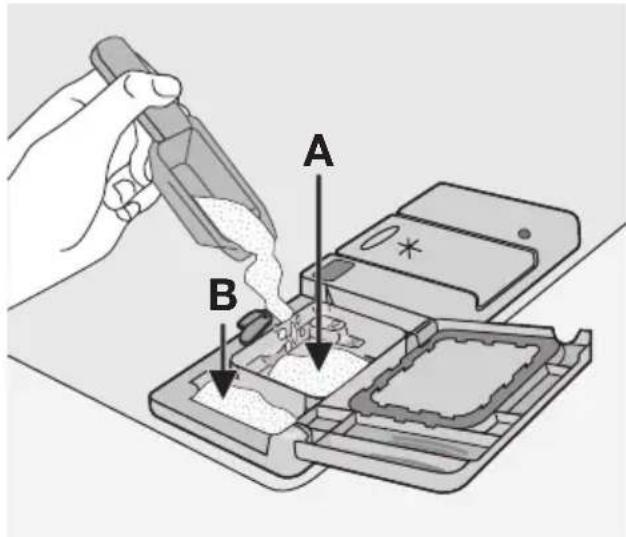

1. Vul het afwasmiddelbakje (A) met afwasmiddel. De marketing toont de dosering: 20 = ca 20 g afwasmiddel 30 = ca 30 g afwasmiddel.
2. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwaspseerbakje (B).

1. Als u afwasmiddelttabletten gebruikt,\ plaatst u deze in het afwasmiddelbakje (A).

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddelttabletten.

Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor afwasmachines. Sommige soorten tabletten konnen andere hulpmiddelen bevatten. Controller of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant.

Als u de multitab-functie heeft ingesteld, blijdtbeze ingeschakeld totdat u hem uitschakelt. De multitab-functie stopt de stroom glansmiddel en zout automatisch. Het individiatlampje van het glansmiddel en individielampje van het zout wordenuitgeschakeld.

De programmaduur kan toenemen als u de multitab-functie gebrukt.

1. Sluit het deksel van het afwasmiddelbakje. Druk op het deksel totdat het op+zijnplaats klikt.
   i Verschillende merken afwasmiddel hebben een ander oplostroject. Sommige afwasmiddelttabletten geben nicht het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddelttableten gebrukt om het afwasmiddel volledig te verwijderen.

Schakel de multitab-functie in of uit, voordat u een afwasprogramma start. U kunt de multitab-functie Niet in- of uitschakelen wonneer het programma loopt. Annuleer het afwasprogramma en stel het programma verrolgens wee in.

Om de multitab-functie in te schakelen:

• Druk op de toets multitab. Het inc lampje multitab gaat aan.

Om de multitab-functie uit te schakelen:

• Druk op de toets multitab. Het inc lampje multitab gaatuit.

i Volgudge stappen als de droogresultaten nichtaar wens+zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Activeer de glansmiddeldosering.
3. Stel de dosering van het glansmiddel in op stand 2.
4. U kurz de dosering van het glansminder alleen in- of uitschakelen als de multitab-functie ingeschakeld is.

Om de glansmiddeldosering in ofuit te schakelen:

i Het apparaat要去uitgeschakeld zich.

1. Druk op de toets starten/annuleren en houd vast. Draai de programmaschakelaar linksom, totdat de programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.
2. Laat de toets starten/annuleren los als het display de waterhardheid toont.
3. Draai de programmaschakelaar linksom, totdat de programmamarkering overeen

komt met het tweede afwasprogramma op het bedieningspaneel.

1. Het digitale display geeft de huidige instelling van de glansmiddeldosering aan.

$$ \perp d $$

Glansmiddeldoseringuitgeschakeld

$$ I d $$

Glansmiddeldosering ingeschakeld

1. Druk op de toets starten/annuleren om de instelling te wijzigen. Het digitale display LAST DE NIEUWE INSTELLING ZIEN.
2. Draai de programmaschakelaar maar de standuit om de bewerking op te slaan.

i Om normalaal afwasmiddel te gebruiken:

1. Schakel de Multitab-functieuit.
2. Vul het zoutreservoir en het glans-middeldoseerbakje.
3. Stel de instelling van de wateront-harder op het hoogste niveau in.
4. Draai een wasprogramma zonder serviesgoed.
5. Stel de waterontharder af op de wat-terhardheid in uw omgeving.
6. Stel de glansmiddeldosering af.

Een afwasprogramma selecteren en starten

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.

2. Draai de programmaschakelaar om het afwasprogramma in te stellen. Zie hoofdstuk 'Afwasprogramma's'.

3. Het fase-indicatielampje voor het afwasprogramma gaat aan.

4. De duur van het programme knippert op het digitale display.

5. Druk op de toets starten/annuleren.

6. Het afwasprogramma start automatisch.

7. Als het programma start, blijft alleen het indicatielampje voor de lopende fase aan. De programmaduur blijft continu branden.

Wanner het afwasprogramma loopt,
kunt u het programma Niet wijzigen.
Annuleer het afwasprogramma.
! Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma onderbreken

Open de deur.

• Het programme stopt.
  Sluit de deur.
• Het programma gaat verderr vanaf het punt dat het was onderbroken.

Een afwasprogramma annuleren

• Druk op de toets starten/annuleren en houd vast.

• Op het digitale display knippert de duur van het programme.

• Eén ofmeer fase-indicatielampjes zijn aan.

Het afwasprogramma is geannuleerd.

Op dit punt=kunt u de volgende stappenuitvoeren:

1. Schakel het apparaat UIT.
2. Stel een新模式 afwasprogramma in.

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een新模式programma instelt.

Een afwasprogramma instellen en starten met uitgestelde start

1. Een afwasprogramma instellen.
2. Druk op de toets uitgestelde start, totdat het display de gewenste uitgestelde starttijd voor het afwasprogramma LASTZien.De uitgestelde starttijd knippert op het digitale display.
3. Druk op de toets starten/annuleren.

-Het aftellen van de uitgestelde start begint.
- De fase-indicatielampjes van het afwasprogramma gaan UIT.
- Op het digitale display verschijnt de uit-gestelde starttijd als een continu brandend lampje.

Als het aftellen verstreten is, start het afwasprogramma automatisch. Het fase-indicatie-lampje van de lopende fase gaat aan.

i Doe de deur Niet open tijdens het aftellen om onderbreking van het aftellen te voorkomen. Als u de deur wee sluit, gaat het aftellen verder vanaf het punt van de onderbreking.

De uitgestelde start annuleren

1. Druk op de toets starten/annuleren en houd vast.

2. De fasecontrollampjes gaan aan.

3. Op het digitale display gaat de duur van het wasprogramma aan.

4. Druk op de toets start/annuleren om het afwasprogramma te starten.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandighedenuit:

• Het apparaat stopt automatisch.
• Het digitale display toont een nul.
• De fase-indicatielampjes gaan UIT.

Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u hetuit de afwasmachine haalt. Hete borden beschadigen sneller.

Stand-bymodus

Als u het apparaat na afloop van het afwasprogramma Niet uitschakelt, wordt het apparaat automatisch in de stand-bymodus gezet. De stand-bymodus verminder het energieverbruik.

Drie minutes na afloop van het programma
gaan alle indicatielampjes uit en op het digi
tale display verschijnt een horizontale streep.
Druk op een toets om terug te keren maar de
eindeprogrammamodus.

Afwasprogramma's

Wasprogramma's

Programma en stand pro- grammascha- kelaar	Mate van verruiling	Soort serviesgoed	Beschrijving programma
AUTO 1)	Alles Serviesgoed, bestek, potten en pannen	Voorwas Hoofdwas tot 45 °C of 70 °C 1 of 2 tussentijdse spoelgangen Laatste spoelgang Drogen
3/30'2)	Normaal oflicht ver- vuild	Serviesgoed en be- stek	Hoofdwas tot 60 °C Laatste spoelgang
白	Sterk verwulld Serviesgoed, bestek, potten en pannen	Voorwas Hoofdwas tot 70°C 2 tussentijdse spoelgangen Laatste spoelgang Drogen
Programma en stand pro- grammascha- kelaar	Mate van verruiling Soort serviesgoed Beschrijving programma
0 3)	Normaal verruild Serviesgoed en be-stek	Voorwas Hoofdwas tot 50°C 1 tussentijdse spoelgang Laatste spoelgang Drogen
	Alles Gedeeltelijk lading (later op de dag verder te vullen).	1 koude spoelgang (om te voor-komen dat voedselresten blijven plankken). Voor dit programme is geen af-wasmiddel nodig.

1) Tijdens het afwasprogramma AUTO wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en de verbruikswaarden konnen variëren. Dit hangt af of het apparaat volledig is gezuld of Niet en van de mate van verruiling van het serviesgoed. Het apparaat past automatisch de temperatuur van het water aan tijdens de hoofdwasfase.
2) Dit is het perfecte dagelijkse programma om een Niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.
3) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

Verbruikswaarden

Programma	Duur (in minutes) 1)	Energieverbruik (kWh)	Water (in liters)
AUTO	- 1,1-1,7 11-22
=0.99	- 0,9 9
皂	- 1,8-2,0 22-24
%	- 1,0-1,1 13-15
/	- 0,1 4

1) De duur van het programma is te zien op het digitale display.

De druk en de temperatuur van het water, de variaties in stroomtoevoer en de

hoeveelheid serviesgoed können deze waarden veranderen.

Onderhoud en reiniging

Waarschuwing! Schakel het apparaatuit voordat u de filters schoon maakt.

De filters reinigen

Let op! Gebruik het apparaat nicht zonder filters. Zorg er voor dat de filters juist+zijn geplaatst. Onjuiste plaatsingveroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak indien nodig de filters schoon. Vuile filters verminderen de wasresultaten.

De afwasmachine heeft drie filters:

1. Open de deur.

2. Verwijder het onderste rek.

3. Draai het handvat van het microfilter (B) een kwartslagaar links om het filtersystem te ontgrendelen.

1. Verwijder het filtersystem.
2. Houd het grove filter (A) handmatig UIT de opening.
3. Verwijder het grove filter (A) van het microfilter (B).

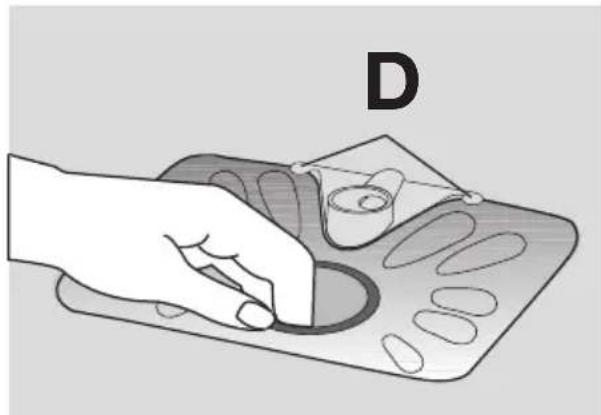

4. Verwijder het platte filter (C)uit de bodem van eht apparaat.

1. Maak de filters schoon onder stromend water.
2. Plaats het platte filter (C) terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders (D).
3. Plaats het grove filter (A) in het microfilter (B) en druk ze gegen elkaar.
4. Zet het filtersystem op zijnplaats.

Problemen oplossen

Het apparaat start of stopt nichtijdens de Werking.

Als er een storing is, probeer dan eerst het probleem zich op te losengen. Als u het probleem zich nicht kunt oplossen, neem dan contact op met de klantenservice.

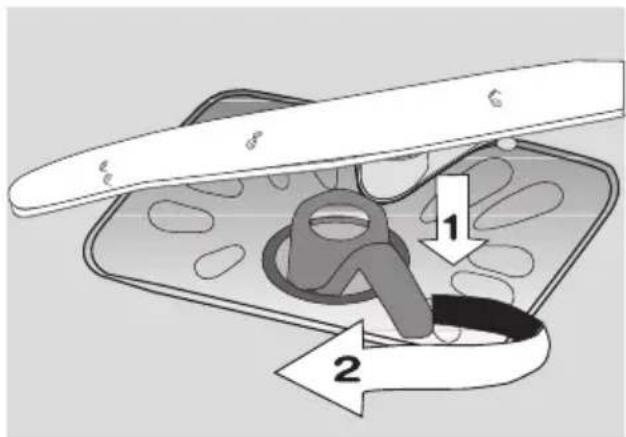

1. Draai het handvat van het microfilter (B)
   aar rechts totdat het op z'n plek klikt.
   Zo vergrendelt u het filtersystem.

1. Plaats het onderste rek terug.

2. Sluit de deur.

i Verwijder de spreoiarmen Niet.

Als de openings in de sproeiarmen verstopt raken, verwijdert u de awhileblijvende delen met een coctailprikkertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningsspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

Let op! Installeeer het apparaat Niet op een plek waar de temperatuur onder de 0^ komt. De fabrikant is Niet verantwoordelijk voor schade door vorst.

Als dit nicht möglichk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

Let op! Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogel	lijke oorzaak en oplossing
• het digitale display toont,10De afwasmachine worden nicht gemvuld met water	• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon. • De waterkraan is dicht. Draai de waterkraan open. • Het filter in de watertoevoerslang is geblokkeerd. Maak het filter schoon. • De aansluiting van de watertoevoerslang is nicht juist. De slang kan geknakt of ingedeukt+zijn. Zorg er voor dat de aansluiting juist is.
• het digitale display toont,20Het afwaswater worden Niet afgevoerd	• De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. • De aansluiting van de waterafvoerslang is nicht juist. De slang kan geknakt of ingedeukt+zijn. Zorg er voor dat de aansluiting juist is.
• het digitale display toont,30De anti-overstromingsinrichting is geactiveerd	• Draai de waterkraan dicht en neem contact op met once service-afdeling.
Het programme begint Niet • De deur	van het apparaat is nicht gesloten. Sluit de deur. • De stekker zit Niet in het stopcontact. Stek de stekker in het stopcontact. • Dezekering in de meterkast is doorgebrand. Vervang dezekering. • Deuitgestelde start is ingesteld. Annuleer deuitgestelde start om het programme onmiddelijk te starten.
Sluit het apparaat aan na de contrôle. Zet dekeuzeschakelaar op hetzelfde afwaspro-gamma als voor de storing. Het programme staatverder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling. Voor andere, Niet in de bovenstaande tabel beschreiben storingscodes dient u contact op te nemen met once serviceafdeling.	Deze gegevens zijn nodig om u snel en cor-rect te kunnen helpen: • Modelbeschrijving (Mod.) • Productnummer (PNC) • Serienummer (S.N.) Zie voor deze gegevens het typeplaatje. Schrijf de benodigde gegevens hier op: Modelbeschrijving : .......... Productnummer : .......... Seriennummer : ..........

De schoonmaakresultaten zijn slecht
De bordenijken Niet schoon	• Het geseleeteerde afwasprogramma is nicht geschikt voor het type lading en mate van verruiling. • De rekkenijken Niet goed ingedeeld, zodat het water er zich aan alle kanten bij kan. • De spreoiarmen+kuren Niet vrij draaien als gevolg van een onjuisteplaatsing van het serviesgoed. • De filtersijken vuil of zich juist geplaatst. • Er is te weinig of geen afwasmiddel gezruikt.
Er zitten kalkresten op de bor-den	• Het zoutreservoir is leeg. • De waterontharder is ingesteld op het verkeerde niveau. • De dop van het zoutreservoir zit zich goed zich.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gezruikt. • Het glansmiddeldoseerbakje is leeg.

De schoonmaakresultaten zijn slecht

De glazen en borden vertonen strepen, melkachtigevlekken of een blauwzweem

• Verminder de glansmiddeldosering.

Opgedroogde waterdruppels op de glazen en de borden

• Verhoog de dosering van het glansmiddel.
• Het afwasmiddel kan de oorzaak�<|im_start|>

Technische gegevens

Afmetingen Breedte cm 59,6

Hoogte cm 81,8 - 87,8

Diepte cm 57,5

Elektrische aansluiting - Voltage - Totale vermogen - Zekering

Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.

Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)

Maximaal 8 bar (0,8 MPa)

Capaciteit Aantal couverts 12

Montage

Waarschuwing! Zorg dat de stekker tijdens de installmentiet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installee het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installer het apparaat onder een aanrecht (keukenblad of goatsteen).

Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zichn voor de monteur.

Plaats het apparaat naast een waterkraan en een afvoer.

Erijken geen verdere openingsen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door teLATen.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60^ ) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hare water door alternatieve, milieuvriendelijkere

Zorg er bij het op+zijnplaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer Niet+zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er.darom voor dat het aanrecht waaronder de machine geplaatst worden, stevig bevestigd is aan een vaste structuur (aan-grenzende keukenunits, kasten, wand).

Het apparatus waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodate de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje Niet raken. Als de deur nicht juist sluit, draai dan de afstelbare pootjes losser of va ster totdat het apparaat waterpas staat.

energiebronnen geproduced wordt (bijv. zonne- of fotovoltaische panelen en wind). Sluit de watertoeoverslang aan op een waterkraan met een externe schroefdraad van 3 / 4"

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk要去 zich binnen de grenzen bevinden (zie "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de wa-tertoevoerslang zitten en dat de slang nicht is geknakt of ingedeukt.

Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

! Let op! Sluit het apparaat Niet aan neue leidingen aan of aan ledingen die lang Niet+zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er eenlek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep Niet in het water komen.
• Als de watertoevoerslang of de veiligheids-klep beschadigd is, haal dan onmiddelijk de stekker uit het stopcontact.
• Laat alleen de Klantenservice de watertoevoerslang met de veiligheidsklep repare-ren.

Waarschuwing! Gevaarlijke spanning

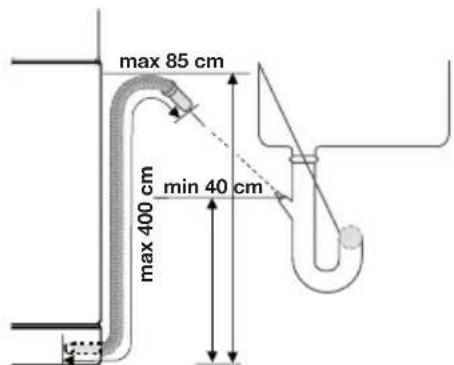

Waterafvoerslang

1. Sluit de waterafvoerslang aan op een sifon en maak deze vast onder het werkoppervlak. Hiermee worden voorkomen dat het gootsteenwater terug de machine in loopt.

2. Sluit de waterafvoerslang aan een bestande leiding met een ventilatieopening (minimale binnendiameter 4 cm).

Zorg er voor dat de afvoerslang Niet geknikt is of bekneld raakt om te voorkomen dat de waterafvoerslang Niet juist werkt.

Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt.

Een verlenging van een afvoerslang mag nicht langer zijn dan 2m .De binnendiameter mag nichtkleiner zijn dan de diameter van de slang. Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan nicht verwijdert, kannen voedselresten een verstopping in de slangveroorzaken

i Het apparatus haeft een veiligheidsfunctie om te voorkomen dat vuil water terug in de machine loopt. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluting aan het elektriciteitsnet

Waarschuwing! De fabrikant is nicht verantwoordelijk, als u deze veiligheidsmaatregelen nicht opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik.altijd eenjuist geinstalleerd schokbestendigstopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels nicht zich. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installmentie.

Trek Niet aan de kabel om het apparaat los te halen. Trek.altijd aan de stekker zich.

Milieubescherming

Het symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar要去en afgegeben bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieu die zich zouden+kennen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen

zijn gemarkeerd, bijv. >PE< , >PS< , enz. Gooi het verpakkingsmaterialiaal in de waarvoor bedoelde container bij uwplaatselijkke afvaldienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker UIT het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooiz weig.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluien en zo hun leven in gevaar brengen.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.electrolux.be
