GENERALITA

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuiigkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoer maar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuiigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten要去 zich houden aan de geldende voorschriften die van toepassing� in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• controller op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

2.WAARSCHUWING！

Onder bepaalde omstandigheden konnen huishoudelijk apparaten gevaarlijk zijn.

A) Probeer de filters nicht te controlleren als de afzuigkap in werking is
B) Onmiddelijk na enijdens de langdurige werkking van de verlichtingsinstallatie de lampen en aangrenzende zones Niet aanraken.

C) Het is verboden om onder de afzuiigkap gerechten te flamberen

D) Laat de branders Niet open enbloot branden, sondern dit schadelijk is voor de filters en gevaarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten, de stroom uitschakelen.
G) Het apparaat is nicht geschickt om zonder toezicht te worden gebruikt door kinderen of door onkundige Personen.
H) Controller dat kinderen nicht met het apparaat spelen.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet要去en worden behandeld als normal huisvuil, maar dat het要去en ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering要去 plaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kutu contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Dit apparatus is gebouwd in klassle I, en moet waarom aan een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd:

$$ \begin{array}{l} B R U I N = L l i n \ \mathrm {B L A U W} = \mathrm {N} \text {n e u t r a l} \ \end{array} $$

De neutrale kabel要去 worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROENE kabel要去 worden aangesloten op de aansluitklem vlak bij het aardsymbool

WAARSCHUWING:

Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzugkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is.

In het geval van een directe aansluiting op het elektrische net is hetoodzakelijk tussen het apparaat en het net eeneerpolige schakelaar aan te brengen met een minimum afstand van 3mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• De minimumafstandussen het oppervlakdat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65~cm bedragen Indien een verbinderingsbuis bestaande uit twee ofeer delen gebruikt worden, dan要去 het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.

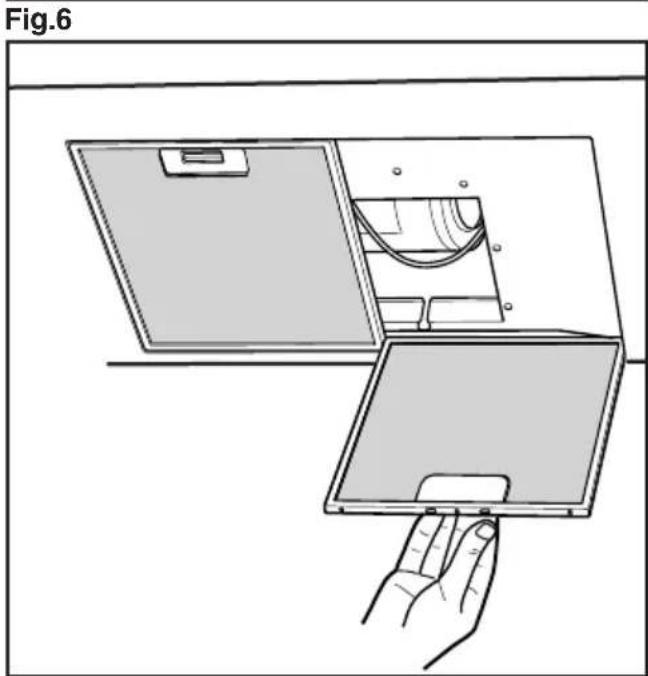

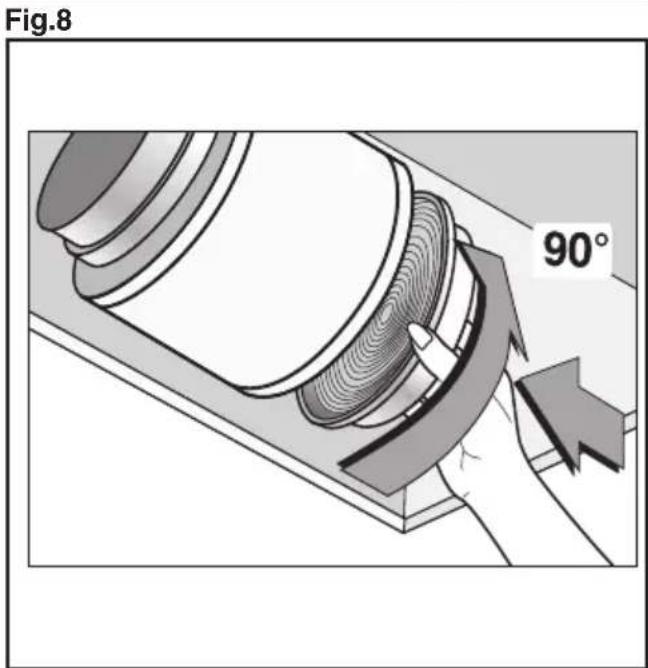

Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te konnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.8).

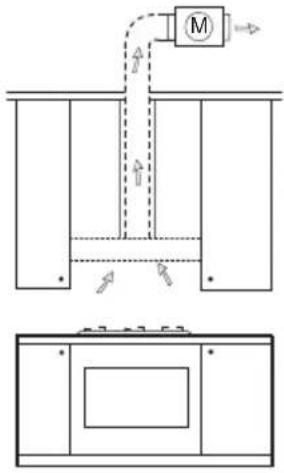

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoeruis te gebruiken met een diameter van 150. Het gebruik van een redueerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doeen toeneme

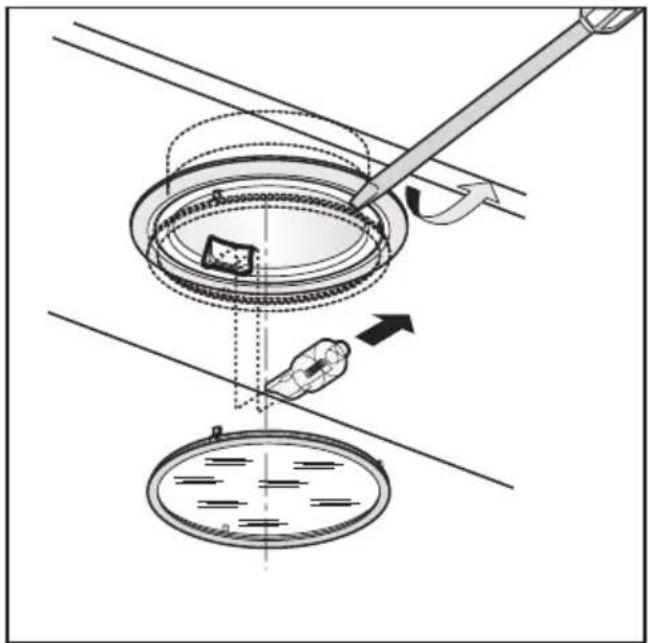

• Vervanging van de halogeenlampen (Fig.7).

Om de halogeenlampen B te verrangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de waarvoort bestemde sploten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan.

BEVESTIGING AAN DE MUUR

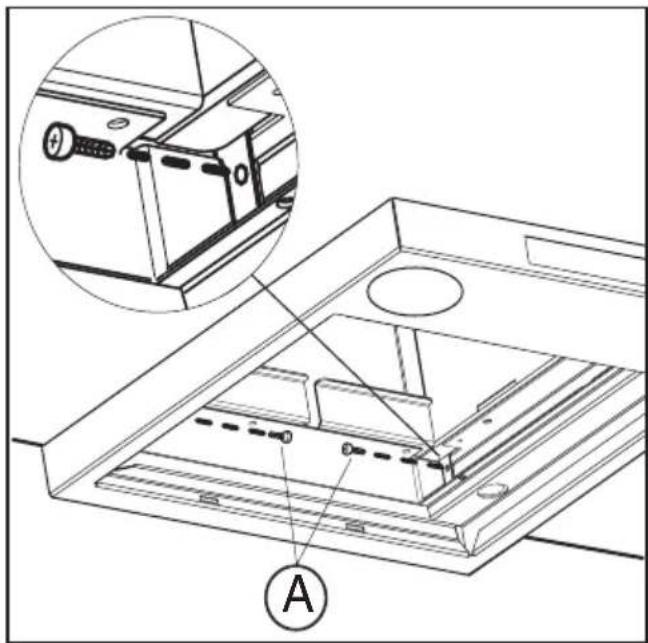

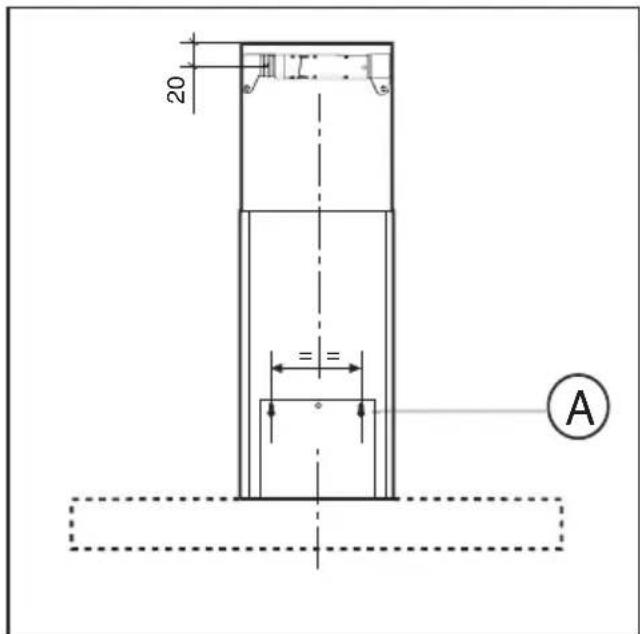

Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controlleren of ze geschikt+zijn voor het type muur waaraan de kap bevestigd worden.

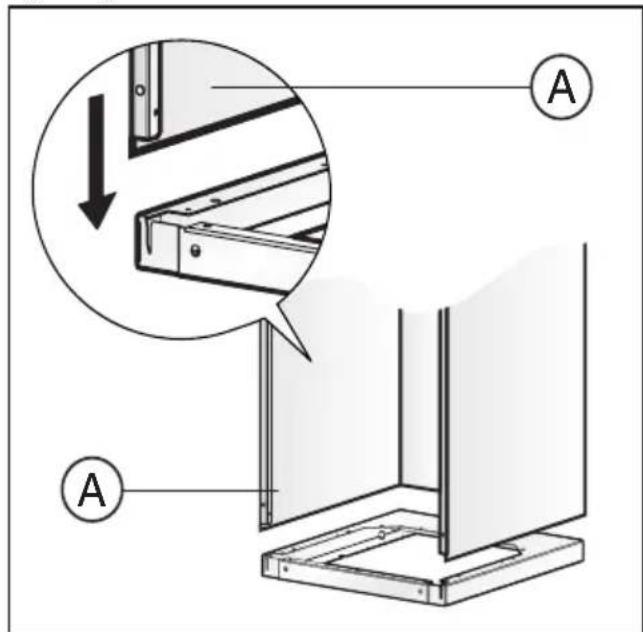

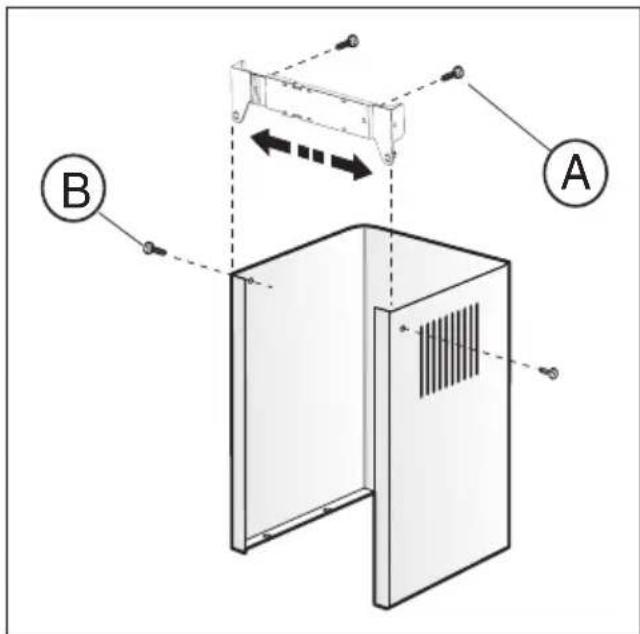

BEVESTIGING VAN DE DECORATIEVE TELESCOOPVERBINDINGER

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Indien de afzuigversie of de versie met externe motor geinstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). Vervolgens bevestigt u.dequeue met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.5). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5) aan de kap, trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3).

"In het geval dat uw apparaat de aansluitingen onderaan hebft zoals aangeduid op fig. 4A, zal het vastzetten gebeuren zoals weergebracht op fig.6A."

Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

- FILTERVERSIE

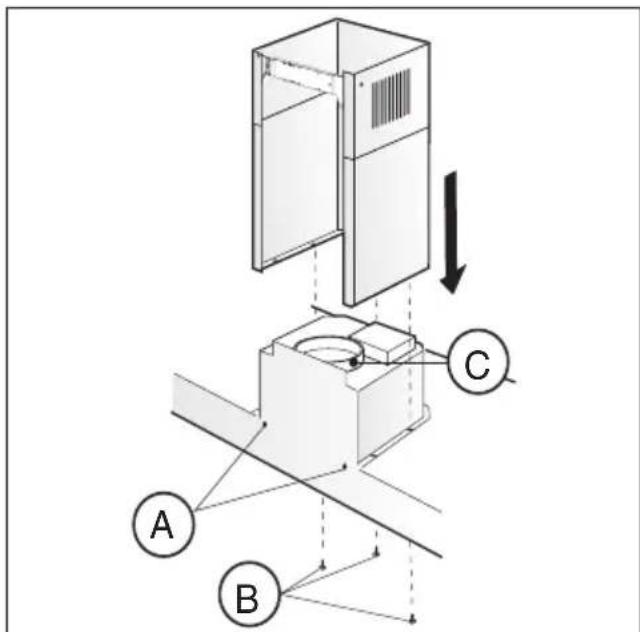

Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen. De actieve koolstoffilters dienen op de afzuiggroep in de kap geplaatst te worden (Afb.9-10).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten vereid is, voor een optimale luchtverversing.

De goede werkig van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder要去 men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilter dient voor het begenhonden van de vetdeeltjes die in de lucht circuleren, en raaktaarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat.

Het acrylfilter, dat op het rooster ligt, moet worden verrangen wanner de tekst, die door het rooster zichtaar is, van kleur

verandert en de inkt zich verspreidt; het neue filter要去 zodenig erin worden gezet dat de tekst waar zichtaar is van buiten de kap, door het rooster Been.

Als de acrylfilters Niet van deze teksten voorzien zijn, of indien er metaal/aluminiumfilters in zitten, dan要去en ze, om risico op brand te voorkomen, minimaal eens in de 2 maanden gereinigd worden door de volgende handelingen uit te voeren:

• haal het filter van het rooster af en reinig het met een sopje van water en neutraal afwasmiddel, maar het vuil waar buiten komen.

• Grondig met lauw water afspoelen en latent drogen.

De metaalfilters en/of aluminium panelen mogen ook in de vaatwasmachine gereinigd worden. Na verschillende wasbeurten van de aluminium filters können kleurveranderingen optreden. Dit geeftECHTER Niet hetrecht op verranging van de filters.

Voert men de aanwijzingen betreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden. De filters hunnen nicht gereinigd of geregenereerd worden en要去en minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan Niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig regelmatig de ventilator en de andere oppervlakken met een doek gedrenkt in alcohol of in een neutraal, nicht schurend afwasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting verminder de levensduur van de lampen aanzienlijk.

KONTROLLER: (Fig.14)

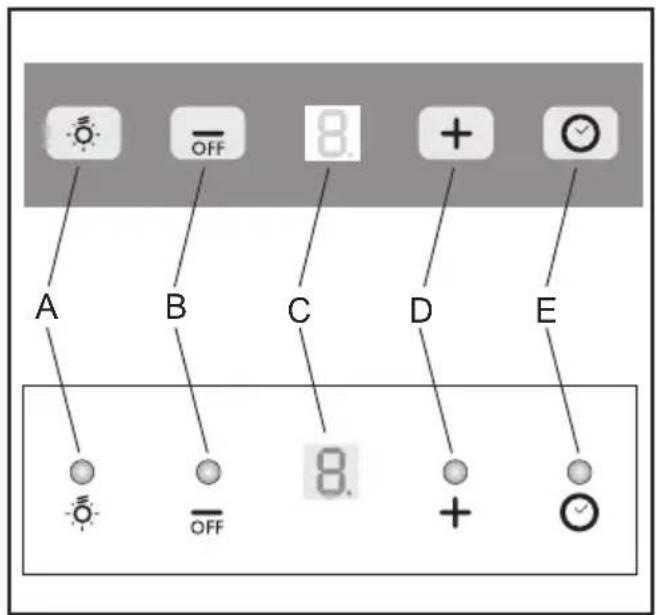

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste能力和. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste能力和 aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de能力和 van de motor.

Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend worden terwijl de afzuiigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minutes op vol vermogen za werken, waarna hij automatisch terugkeert aan stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door waar op de toets E te drukken worden de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan nicht worden ingeschakeld als de functie intensieve snugheid is geactiveerd.

Als, wanner het apparaat UIT is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snugelheid in. Als deze functie is geactiveerd zullen de ziggedeelteres op het display een draaiende beweging maken. Zodra dezeijd is verstreten gaat de motor uit en verschijnt op het display de letter "C" totdat, na weeer 50 minutes, de motor opniew voor 10 minuten gaat draaien, enzovoort.

- Vetfilters/koolstoffilters verzadigd :

• Als het display C knippert en de ventilationsnelheid worden

afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.

• Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter A (bv. 1 en A) dienen de koolstoffilters te worden verrangen.

Als het schone filter werk op+zijn plaat s zit dient u een resetuit te voeren van het elektronische geheugen door circa 5seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

KONTROLLER:ELEKTRONISCHE (Fig.15A)

A = knop LICT

B = knop UIT/EERSTE SNELHEID

Als het lampje "verzadigde filters" flickkert要去en de vetfilters gereinigd worden. Als het lampje brandt zonder te flikkeren要去en de vetfilters gereinigd worden en de koolstofffilters verrangen worden (in geval van luchthercirculatie). Nadat de filters verrangen en gereinigd�n op de knop drukken om de functie wee in te stellen.

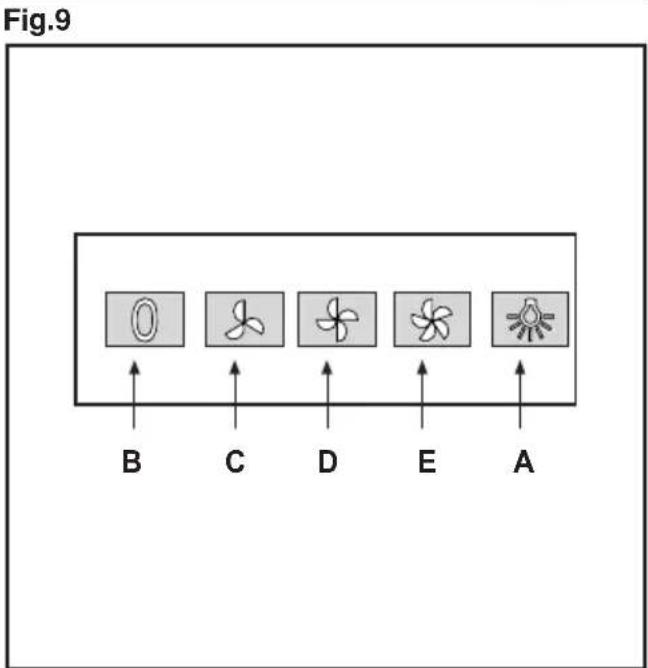

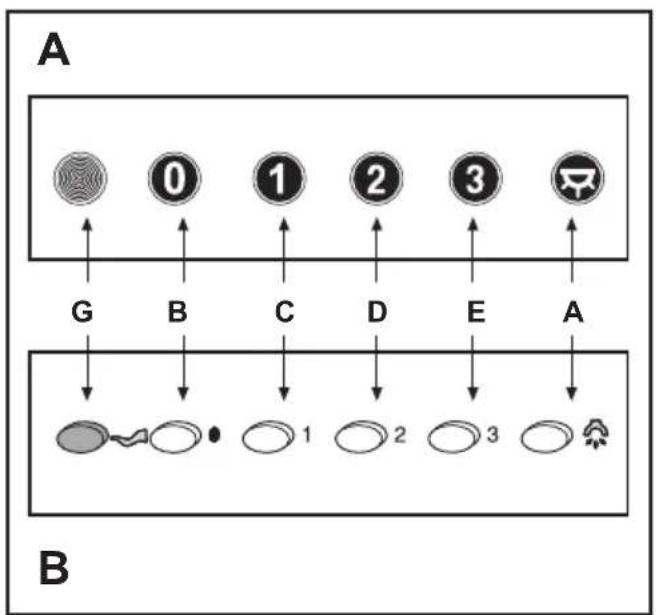

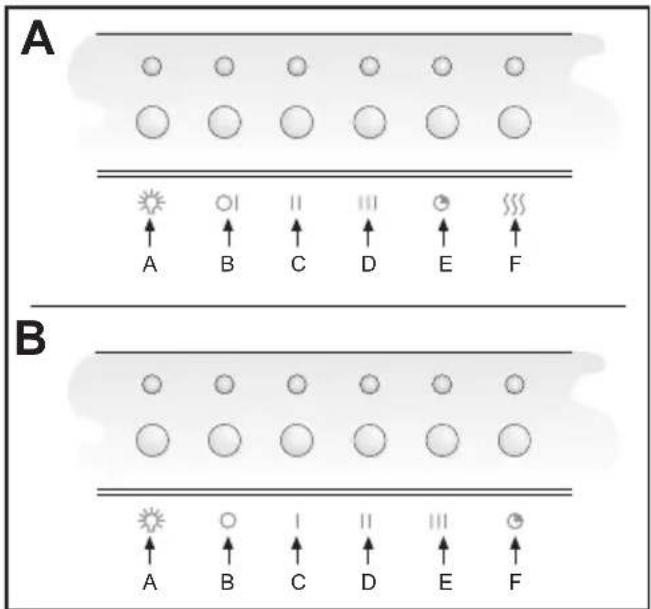

• KONTROLLER : (Fig.13) MED IYS- (Fig.15B) ELEKTRONISCHE zijn de symbolen hieronder weergegeven:

A = knop LICT

B = knop UIT

• Indien uw apparaat voorzien is van de INTENSIEVE slelheidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodate functie geactiveerd worden gedurende 10 minutes, waarna het terugkeert maar de eerder ingestelde slelheid. Wanner de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minutes versteken zichn drukt u opnieuw op toets E.

Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eersteSNELHEID.Zodra de functie geactiveerd wordt start de motor bij de 1^ SNELHEID,gedurende 1O minuten.Tijdens deze tijd moeten de toetsen F en C tegelijkkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eersteSNELHEID en de leds van de toetsen F en C weer gedurende 1O minuten knipperen, enz.Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug waar de gewone werking (dukt u bijvoorbeeld op toets D dan wordt de functie "clean air" geactiveerd en gaat de motor onmiddelijk over maar de 2^de SNELHEID.Drukt u op toets B dan wordt de functie geactiveerd)

(*) De knop "timer/automatische onderbreking" zorgt ervoor dat de afzuigkap Niet meteen stopt, denen za voor 15 minuten blijven functioneren, opdezelfde snugheidsstand waarop ded kap ingesteld stond.

• Vetfilters/koolstoffilters verzadigd:

• Wonneer de toets A knippert met een freqentie van 2 sec., moeten de vetfilters worden gereinigd.

• Wanner de toets A knippert met een freqentie van 0,5 sec.,要去en de koolstoffilters worden verrangen.

Als het schone filter weer op+zijn plaats zit dient u een resetuit te voeren van het elektronische geheugen door circa 5seconden op de toets A te drukken, totdat deze stopt met knipperen.

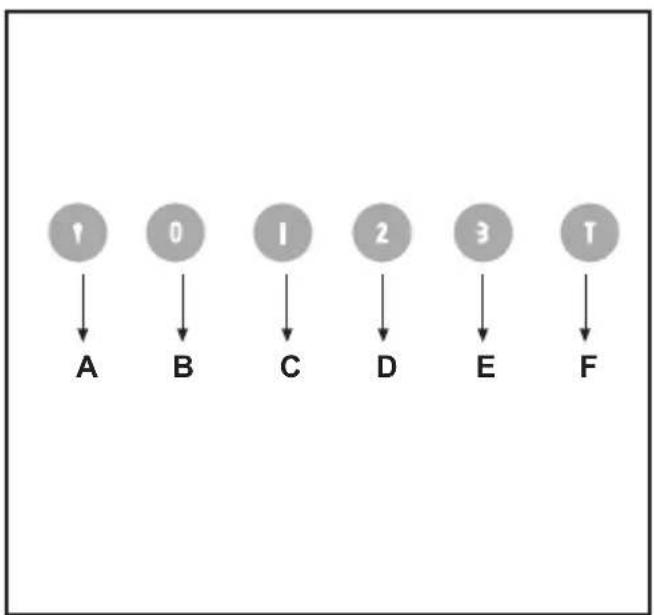

• KONTROLLER: (Fig.11-12A) MEKANISKE (Fig.12B) ELLIPTISCH

zijn de symbolen hieronder weergegeven:

A = knop LICT

B = knop UIT

Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochtenden schroeven en de pluggen bij het product geleverd zijn, dan dient u te controeren of ze geschiktarend voor het type muur waaraan de kap bevestigd worden.

BEVESTIGING VAN DE DECORATIEVE TELESCOOP-VERBINDINGER

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen worden. Indien de afzuiqversie of de versie met externe motor geinstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de bredte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acheit die aangegeven worden in Afb.2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.5). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5) aan de kap, trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3).

"In het geval dat uw apparaat de aansluitingen onderaan hebft zoals aangeduid op fig. 4A, zal het vastzetten gebeuren zoals weergebracht op fig.6A."

Om de afzuigversie in de filtriversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

- FILTERVERSION

Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies teraadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen. De actieve koolstoffilters dienen op de afzuiggroep in de kap geplaatst te worden (Afb.9-10).
