GEBRUIKSAANWIJZING WS4000 ALECTO

GEBRUIKSAANWIJZING MODE D'EMPLOI

11: sensorvlak voor de kloinstelling
12: sensorvlak voor de datum en wekker
13: sensorvlak om het geheugen te wissen

Uitrichten van de windwijzer.

Net onder het kapje van de windwijzer staan de windrichtingen, N(noord), E(oost), S(zuid) en W(west) aangegeven. Draai de mast zo dat deze overeenkomen met de werkelijkke windrichtingen.

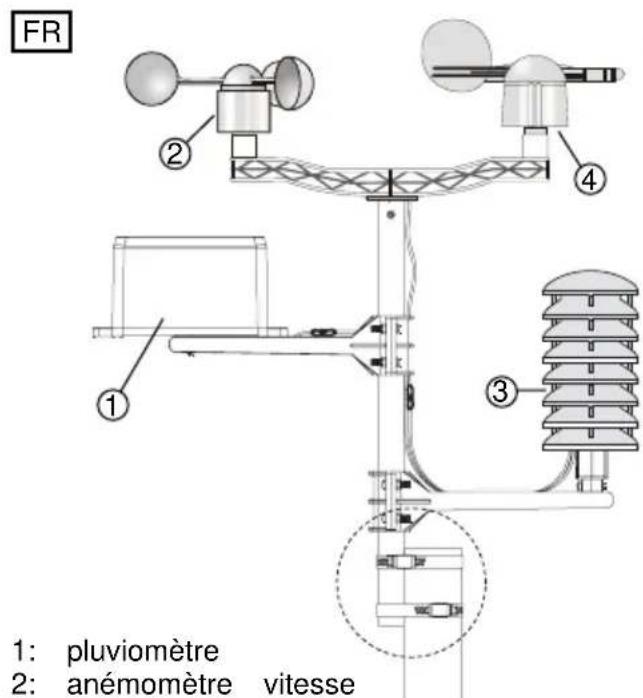

INSTALLATIE

De gehele installmentie kan voor gebruik worden geinstalleerd. Zie voor het installereren van de buitensensoren bijgevoegde bouwbeschrijving. Let erop dat de zendunit als LASTE wordt geinstalleerd nadat deze is aangemeld op de binnenunit.

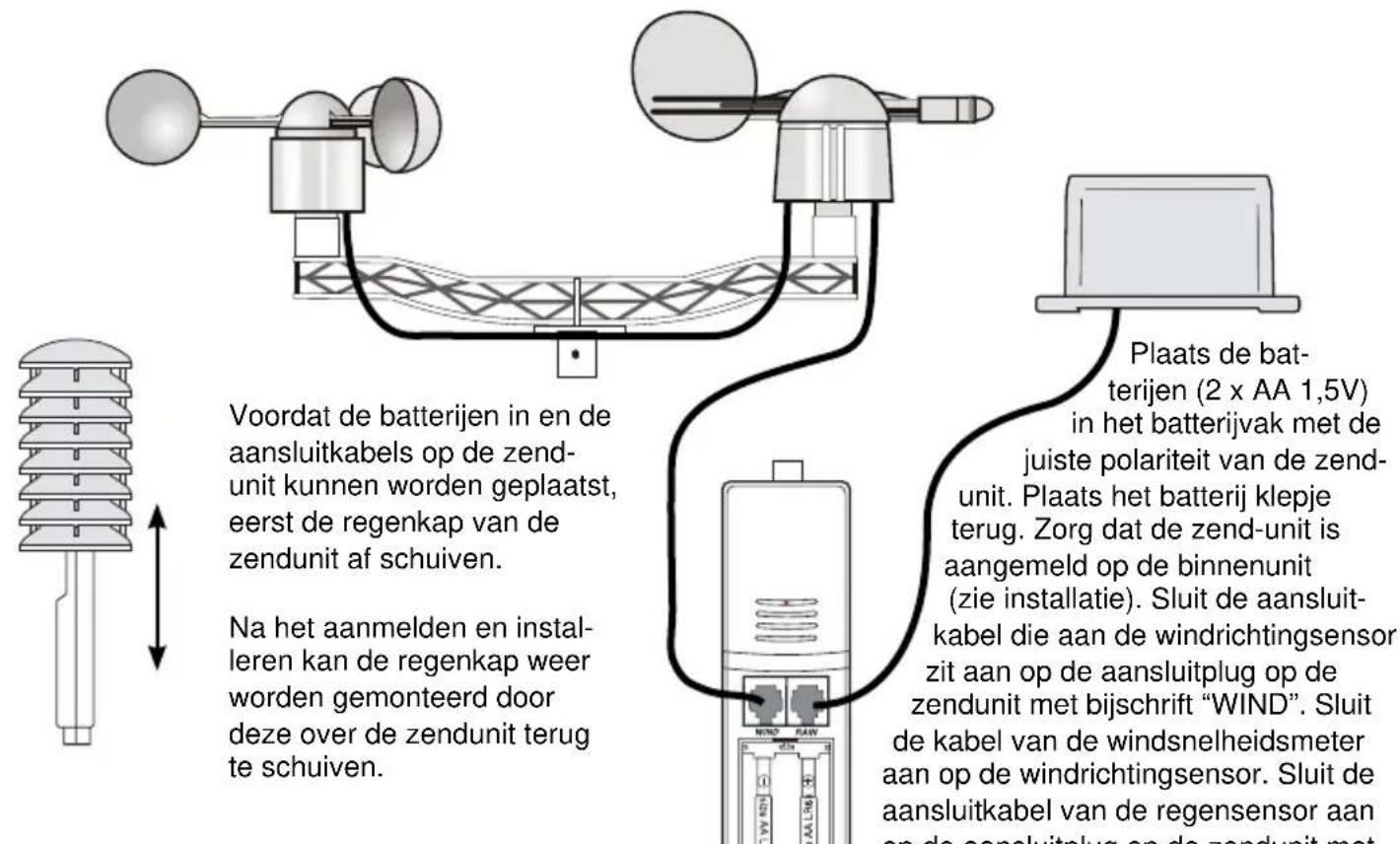

Zendunit:

Schuif eerst de regenkap van de zendunit. De deksel van het batterijvakje kan met een schuivende beweging van het batterijvakje worden verwijderd. Plaats twee alkaline batterijen type AA 1,5Volt met de juiste polariteit in het batterijvak van de zendunit. Het LED indicatielampje za 4 seconden gaan branden. Het batterijvakje kan nu worden dichtgemaakt. Om de aanmelding met de binnenunit correct te latent verlopen direct na hetplaatsen van de batterijen in de zendunit, de batterijen in de binnenunit plaatsen (zie hieronder).

Binnenunit:

Plaats drie alkaline batterijen type AA 1,5 volt met de juiste polariteit in het batterijvak van de binnenunit. Na hetplaatsen zal de binnenunit een pieptoon gezven. Het display za even alle segmenten lately oplichten. Daarna verschijnt icoon "in het display ten teken dat de binnenunit op zoek is maar de zendunit.

Als de zendunit gezonden is zal het icoon "weer verdwijnen uit het display. De units zijn nu op elkaar aangemeld. Afhankelijk van de opgenomen meetwaarde maakt de buitenunit contact met de binnenunit om weiteremeetwaarden over te zenden. Het overzenden van de DCFijd zal langer duren. Als de DCFijd compleet is ontvangen worden deze overgezonden maar de binnenunit. In het display verschijnt DCF en het ontvangst icoonicht op. De klok maakt nu gebruik van de DCFijd.

LET OP:ijdens de aanmeld procedure het schermiet aanraken.

Mocht het aanmelden Niet+zijn gelukt, kunt u de procedure nogmaals herhalen. Wacht echter minimaal 10 seconden alvorens de verwijderde batterijen weer terug teplaatsen.

Opmerking:

De zendunit kan ook worden gebruikt zonder regen- of windsensor. Op het display verschijnt de waarde "--" of de waarde "0". De binnenunit functioneert ook als de zendunit Niet is aangemeld. Alle gegevens die worden gestuurd door de zendunit zullen nicht worden

aangegeven op het display.

Aansluitpunten voor de regen- en windsensor op de zendunit.

DISPLAY OVERZICH

1: tijd ontvangst individatie
2: indicate DST (zomertijd) nvt. in combi-19: indicate max. regenhoeveelheid
natie met DCF ontvanger alarm
3: indicatie DCF ontvangstsignaal
4: tijdweergave
5: indicate WWVB ontvangstsignaal (m/s - km/u - knots - mph - bft) (WWVB is Amerikaans klok signaal) 22: weergave windsnelheid
6: alarmindicatie aan/uit (wekker)
7: indicatie alarmtijd weergave
8: alarmtijd of datum weergave
9: indicatie datum weergave
10: indicatie volume van het geheugen
11: luchtdruk geschiedenis van 0 tot -12 ur of van 0 tot -24 ur.
12: individie luchtdruk geschiedenis in grafiek vom
13: weergave actuelse luchtdruk
14:meetwaarde in:hPA (europees) inHg USA mmHg (kwikkolom)
15: indicatie relatieve of absolute luchtdruk
16: indicatie hoeveelheid regen in mm of inch
17: weergave hoeveelheid regen
18:indicate regenhoeveelheid per eenheid (1ur-24ur-week -maan

WEERGAVEN

Algemeen:

De actuèle temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven nadat zowel de binnen- als de buitenunit gedurende enkele uren hebben aangestaan en Niet zich verplaatst.

De weersvoorspelling en de luchtdruk van de staat 24 uur worden pas na ruim 24 uur correct weergegeven.

De beschrijving van alle alarminstellenen van de WS-4000(Int) u vinden na de beschrijving van alle functies van het weerstation.

INSTellenBINNENUNIT

Tijd en datum:

De WS-4000 heeft een ingebouwde DCF ontvanger. Met deze ontvanger worden het DCF klok signaluit Frankfurt ontvangen. Dit signalaal zorgt ervoor dat de klok zeer nauwkeurig deijd aangeeft. Voorwaarde is dat het signalaal goed worden ontvangen. De DCF ontvanger is in de buitenunit geplaatst. Het kan enkele uren duren voordat het tjdsignal is overgezonden van de zend-unit maar de binnenunit. Bij geen ontvangst kan eventuele de zendunit worden verdraaid tot het DCF signalaal worden ontvangen.

Deijd is ook handmatig te programmeren darüber de DCFijd heeft voorrang en zal deze overschrijven. Op het moment dat de DCFijd door de zendunit is ontvangen worden这让ze automatisch overgezonden en door de binnenunit overgenomen.

Instellenijd en instellen tijdzone:

De weergave van de klok is te wijzigen in 12 of 24 uersweergave,ijdzone en deijd. Met de knipperende + en -toets op het display,+kennen de waarden worden gewijzigd. Als u zich buiten deijdzone van Frankfurt bevindt dient u de DCFijd aan te passendoor een anderijdzone te kiezen.

• druk op de klok weergave om de instelling handmatig te wijzigen. Het display van de klok gaat knipperen en LAST 1 cijfer zien
• druk op + of - om de tijdzone aan te passen.
• druk nogmaals op de klok weergave om te wisselen:tussen 24 eer of 12 uursweergave
• druk nogmaals op de klok weergave om de uren in te stellen
• druk nogmaals op de klok weergave om de Minutes in te stellen
• druk nogmaals om de modes te verlaten of wacht 30 sec.

Instellen datum/alarm:

In het display, rechts van de klokweergave is het möglichk om de datum metJAartal, datum met dag of de wektijd te latent weergeven.

Het is ook möglichk om de datum en wektijd handmatig in te stellen.

• druk op de datum of alarmweergave om de instelling te wijzigen. Het display gaat knipperen.
• druk op + of - om te wisselen:tussen alarmtijd, datum met一年多 der datum met dag.
• druk diverse malen om datum en wektijd in te stellen. Het cijfer dat knippert is aan te passen met + of -.
• tijdens het knipperen van de wektijd is het ook möglich om de wektijd te activeren en deactiveren.
  wekkersymbol verschijnt in het display
• druk diverse keren totdat het display Niet meer knippert of wacht 30 sec.

Temperatuur notatie:

De temperatuur kan worden ingesteld op ^ Celsius (^) of ^ Fahrenheit (^) .

• druk op temperatuurweergave zodat de temperatuurweergave gaat knipperen
• druk op + of - om te wisselen:tussen ^ C of ^
• druk 5 × op de temperatuurweergave of wacht 30 sec. om deze modus te verlaten.

Luchtdruk notatie:

De luchtdruk kan worden weergegeven als hectoPascal (hPa), millimeterkwikdruk (mmHg) of inchkwikdruk (inHG). In de Benelux worden gebruik gemaakt van de hectoPascal notatie. Vroeger werden de luchtdruk ook wel in bar uitgedrukt. 1 bar is gelijk aan 1 hPa

• druk 2 maal op de luchtdrukweergave zodat de luchtdruk weergave en notatie knipperen
• selecteer mbv de + en - de juiste notation (hPa, mmHg of inHg)
• druk 6 maal op de luchtdrukweergave of wacht 30 seconden om deze modus te verlaten.

Relatieve luchtdruk:

Afhankelijk van het hoogteniveau (in vergelijkking met het zeeniveau) is de luchtdruk anders.

De absolute luchtdruk geeft de luchtdruk aan die aanwezig is onafhankelijke van deze hoogte (neem deze waarde als referentie). Voor het voorspellen van het werk is hetoodzakelijk om de juiste luchtdruk te meten. Ook als men zich bv. 100 meter boven de zee-spiegel bevindt. Dit noemt men de relatieve luchtdruk. Per 8 meter neemt de luchtdruk met 1hPa af. Als u zich nicht in de bergen bevindt hoeft u de relatieve luchtdruk Niet aan te passen.

Aanpassen van de luchtdruknotatie.

• druk 1 keer op de luchtdrukweergave zodat de luchtdrukweergave knippert
• met + en - kan worden gewisseld:tussen relatieve en absolute luchtdruk

Alleen in de stand relatieve luchtdruk kan de luchtdrukwaarde worden gewijzigd

• druk nogmaals twee keer op de luchtdrukweergave zodat de luchtdrukweergave en rel knippert
• met + en - kan de waarde worden verhoogd of verlaagd. Houdt de + of - 3 seconden in om de waarde sneller te wijzigen.
• om de programmeermodus te verlaten wacht 30 seconden.

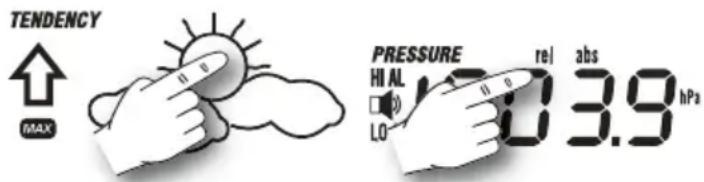

Druk wijzigingsdrempel:

In deze mode kan de drempel worden ingesteld wonneer er daadwerkelijk een weersverandering zal worden aangegeven. Standaard staat deze ingesteld op 2 hPa. Er要去 dus een luchtdruk verschil zich van 2 hPa voordat er daadwerkelijk een weersverander- ring worden gesignaleerd. Deze waarde van 2 hPa kan worden aangepast in 3 hPa of 4 hPa.

• druk 2 x op het tendensweergave venster zodat deze knippert en waarde luchtdruk 2,3 of 4 knippert
• druk + en - om te wisselen:tussen 2,3 of 4hPa
• wacht 30 seconden om de programmeermodus te verlaten

Druk wijzigingsdrempel bij storm:

In deze mode kan de drempel worden ingesteld wanner er daadwerkelijk een weersverandering betrekking tot een storm zal worden aangegeven. Standaard staat deze ingesteld op 4 hPa per 3研究员 Er要去 dusen luchtdrukverschil zich van 4 hPa binnen 3研究员 voordat er daadwerkelijk een storm worden gesignaleerd. Deze waarde van 4 hPa kan worden aangepast tussen 3 tot 9 hPa.

• druk 3 x op het tendens weergave venster zodat deze knippert en waarde luchtdruk knippert
• druk + en - om te wisselen:tussen 3 t/m 9 hPa.
• wacht 30 seconden om de programmeermodus te verlaten

Luchtdrukindicatiegeschiedenis:

De luchtdrukindicatiegeschiedenis worden weergegeben in de vorm van een grafi ek. Deze is in te stellen dat de weergave terug gaat maar 12 uur geleden of maar 24 uur geleden. In het tendensvenster worden met pijtje aangegeven of de luchtdruk omhoog of omaaag gaat

• druk 1 x op de grafi ek om:tussen de geschiedenis tijd te kunnen wisselen.
• met + kan er gewisseld worden:tussen -12 uu r of -24 uu.
• druk nogmaals om deze modus te verlaten

Windsnelheidsnotatie:

De windsnelheid kan in diverse notaties worden weergeven. Naar gelang uw voorkeur kan de aanduiding worden weergegeven in meter per seconden(m/s), kilometer per uu(r(km/h), knopen(knots), miles per uu(r(mph) of beaufort(bft).

• druk 1 x op de wind weergave zodat deze weergave gaat knipperen
• met de + kan er gewisseld worden:tussen gemiddelde windsnelheid (Gustuit) en maximale windsnelheid (Gust aan)
• druk nogmaals op de windweergave zodate een van de volgende gegevens mee knippert (m/s - km/h - knots - mph - bft)
• selecteer met + of - de juiste dimensies voor de weergave van de windsnelheid
• wacht 30 seconden om de programmeermodus te verlaten.
• druk 5 × op de windweergave zodate ze weergave knippert en tevens MAX. knippert. Op dit moment worden de maximaal gemeten windsnelheid * weergegeven. *Die in het geheugen aanwezig is
• druk nogmaals op de windweergave om de modus te verlaten

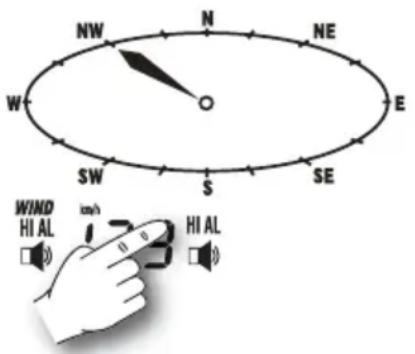

Windrichting:

De windrichting kan op de binnenunit nauwkeurig worden afgelezen. Zaak is wel dat de windrichting sensor op de juiste manier is geplaatst en juist is uitgericht.

Het is möglichk om een alarm te latent afgaan als de wind uit een bepaald richting kommt.

• druk 4 × op het windrichtingdisplay zodat het windrichting symbol goats knipperen
• met + en - kan de windrichting voor het alarm worden bepaald.
• met on/off kan het alarm aan- of uitgezet worden
• bij aanzetten verschijnt het alarmsymbol
• druk nogmaals 2 × op het windrichtingdisplay of wacht 30 seconden om deze modus te verlaten.

Neerslag hoeveelheid notatie:

De hoeveelheid geallen regen worden weergegeven op het display van het weerstation. Dit kan ingesteld worden per mm of per inch. De inch waarde worden voornamelijk gebruikt in Engelstalige gebieden.

• druk 1 x op de regenweergave zodate de regenwaarde gaat knipperen
• met + en - kan deijdseenheid voor de gevallen neerslag worden ingesteld.

(1 uur - 24 uur - week - maand - totaal)

Staat deze op 1 uw ingesteld dan worden het LASTe uw getoond. Als het een uw geleden regende en nu Niet zal de weergave per minuut afi open. Als het nu regent zal de weergave oplopen tenzij er een uw geledenmeer neerslag is gevallen als nu valt. Alleen de totale weergave zar toenemen totdat het geheugen wordt geseset.

• druk 2 x op de regenweergave zodate de regenwaarde en mm of inch gaat knipperen
• met + en - kan de juiste waarde worden ingesteld

• druk 4 × op de regenweergave zodate de regen waarde en MAX. knipperen. Het display geeft nu de maximaal geallen neerslag waar.

• om deze waarde te resetten, druk 3 seconden op de regenweergave. De maximale neerslag waarde za nu op nulkommen.

• druk 5 × op de regenweergave zodate de regenwaar de en onder in het display CLEAR knippert.
• druk nu voor 3 seconden op de regenweergavedisplay. Nu zullen alle waarde van 1uur t/m totaal geseset worden maar 0. Alleen de maximaal geallen neerslag za nicht geseset worden.

Buitentemperatuur - gevoeltemperatuur - dauwtemperatuur:

De buitentemperatuur kan worden weergegeven in de metrische waarde van de buitentemperatuur, gemeten met een thermometer. Ook kan de temperatuur worden weergegeven als de gevoeltemperatuur (wind chill). Dit is afhankelijk van de temperatuur en de windsnelheid. Dan kan ook nog de dauw temperatuur worden aangegeven. Dit is de temperatuur waar bij waterdamp om gezet worden那儿 water (mist, dauw of rijp) (dew point). Dit is afhankelijk van de buitentemperatuur en luchtdruk.

Buitentemperatuur:

• Om te{kunnen wisselen tussen temperatuur, gevoelstemperatuur en dauwtemperatuur; druk 1 x op de buitentemperatuursweergave op het display
• met + en - können denen waarden worden geselecteerd.
• druk 2 × op de buitentemperatuurweergave op het display om te konnen wisselen:tussen weergave in ^9C en ^9F .
• met + en - können denen waarden worden gewisseld
• druk 5 × op de buitentemperatuarweergave om de maximaal gemeten buitentemperatuur te bekijken. Max. verschijnt in het display
• druk 6 x op de buitentemperatuurweergave om de minimaal gemeten buitentemperatuur te bekijken. Min. verschijnt in het display
• druk nogmaals of wacht 30 seconden om deze modus te verlaten

Binnentemperatuur:

• druk 1 x op de binnentemperatuur weergave op het display om te konnen wisselen:tussen weergave in ^9C en ^9 F .
• met + en - künnen denen waarden worden gewisseld
• druk 4 × op de binnentemperatuurweergave om de maximaal gemeten binnentemperatuur te bekijken. Max. verschijnt in het display
• druk 5 × op de binnentemperatuurweergave om de minimaal gemeten binnentemperatuur te bekijken. Min. verschijnt in het display
• druk nogmaals of wacht 30 seconden om deze modus te verlaten

Luchtvochtigheid buiten:

De luchtvochtigheid van buiten worden naast de buitentemperatuur getoond. Maximale en minimale voorgekomen luchtvochtigheid kan worden getoond.

• druk 3 × op de buitentemperatuurweergave om de maximaal gemeten buitentemperatuur te bekijken. Max. verschijnt in het display
• druk 4 × op de buitentemperatuurweergave om de minimaal gemeten buitentemperatuur te bekijken. Min. verschijnt in het display
• druk nogmaals of wacht 30 seconden om deze modus te verlaten

Luchtvochtigheid binnen:

De luchtvochtigkeit van binnen worden naast de binnentemperatuur getoond. Maximale en minimale voorgekomen luchtvochtigkeit kan worden getoond.

• druk 3 × op de binnentemperatuurweergave om de maximaal gemeten binnentemperatuur te bekijken. Max. verschijnt in het display
• druk 4 × op de binnentemperatuurweergave om de minimaal gemeten binnentemperatuur te bekijken. Min. verschijnt in het display
• druk nogmaals of wacht 30 seconden omdezemodus te verlaten

Alarmmodus:

Bij diverse waarden die het weerstation aangeeft kan een maximale of minimale waardenalarm worden ingesteld. Overschrijd een van de waarde deze ingestelde norm dan za er een pieptoon klinken. Door te drukken op een willekeurige toets za de pieptoon stoppen. De overschreden waarde za nu blijven knipperen, totdat de gemeten waarde weeer uit de alarmfase komt.

De ingesteld alarmtijd (wekker), heeft geen maximum en minimum, en de regen en wind sensor hebben beiden alleen een maximum.

Maximum en minimum waarden können worden ingesteld bij de volgende functies:

Binnentemperatuur
Binnenluchtvochtigheid
Buitentemperatuur

gevoelstemperatuur
dauwpunt

Buitenluchtvochtigheid
luchtdruk

Het instellen van het alarmmodus van verschillende functies zijn nagenoeg gelijk. Verschillend is het aan- tal keren dat er op de functie moet worden gedrukt om de alarmmodus te konnen instellen.

Tijdens het alarm zal het alarm icoontje ^+ waarde ^+ functie knipperen.

Instellen van het Alarm:

• druk x keren op de functie waar het alarm dient te worden ingesteld totdat het HI AL icoon knippert die bij de functie staat. (Zie display overzicht voor de locatie)
• met + en - de maximale waarde van het alarm instellen
• met on/off kan het maximale alarm aan of uitgezet worden. Alarmicoon verschijnt of verdwijnt
• druk nogmaals op de functie totdat het LO AL-icoon knippert die bij de functie staat
• met + en - de minimale waarde van het alarm instellen
• met on/off kan het minimale alarm aan of uitgezet worden. Alarmicoon verschijnt of verdwijnt
• wacht 30 seconden om deze modus te verlaten

Maximum Alarm bij regen- en windsensor:

• druk x keren op de functie waar het alarm dient te worden ingesteld totdat het HI AL icoon knippert die bij de functie staat. (Zie display overzicht voor de locatie)
• met + en - de maximale waarde van het alarm instellen
• met on/off kan het maximale alarm aan- of uitgezet worden. Alarmicoon verschijnt of verdwijnt

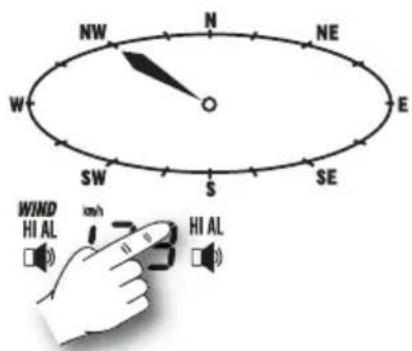

Windrichtingalarm:

Er kan een alarm worden gegeven als de wind UIT een bepaalde richting kommt.

• druk 4maal op de windrichtingweergave
• met + en - kan het windrichtingsymbol worden verz et waar de windrichting waar het alarm要去 worden gegeven
• druk op on/off om het alarm aan ofuit te zetten
• wacht 30 seconden om de modus te verlaten

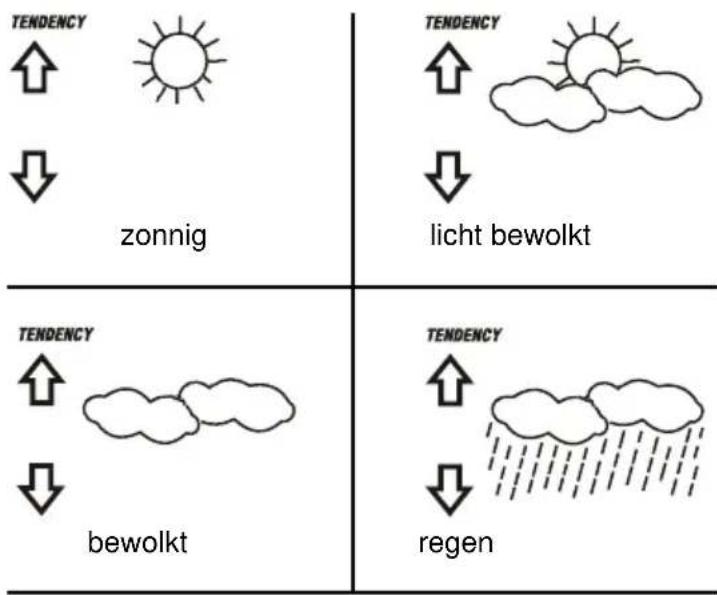

Weersvoorspelling:

Aan de hand van de weergegeven icoontjes op het display worden een weersvoorspelling getoond. De basis icoontjes zijn als volgt.

Met pijltjes worden aangegeven hoe de verandering in het werk zal verlopen. Pijltje omhoog, waar wordt better. Pijltje omlaag, waar wordt slechter. Geen pijltjes betekent dat het huidige weeer stabel is.

Geheugen:

De gemeten waarden van het weerstation worden opgeslagen in het geheugen. Vanuit de fabriek is ingesteld dat elke 30 minuten de gevevens worden vastgelegd. De tijd worden hierbij ook opgeslagen. Deindicatie geeft aan hoeveel geheugen er nog vrij is. Als het geheugen vol is, zullen de eerste waarden worden verwijderd als er neue waarden worden ingelezen.

• druk 1 x op de geheugenweergave om het geheugen te bekijken.
• druk op + of - om per stap door de geschiedenis heb te lopen
• druk 2 x op de geheugenweergave om het geheugen te wissen.
• in het display verschijnt CLEAR
• druk minmaal 3 seconden de geheugenweergave in om het geheugen te wissen

Koppeling met de PC:

Met behulp van een PC is het möglichk om de WS-4000 in te stellen. Door de eenvoudige interface kan in een oogopslag alle waarden worden afgelezen en omgezet worden in grafiekvorm, of kan de data worden opgeslagen op de harde schijf.

Voordat u de WS-4000 aansluit m.b.v. van meegeleverde USB kabel, dient u eerst de software te instalieren. De software staat op een CD-rom meegeleverd met de WS-4000. De LASTE softwareupdate kan worden gezonden op de website van Alecto (www. alecto.nl)

Na het installereren van de software kunt u de WS-4000 aansluiten op een vrije USB poort van uw PC.

Start daarna het programme op.

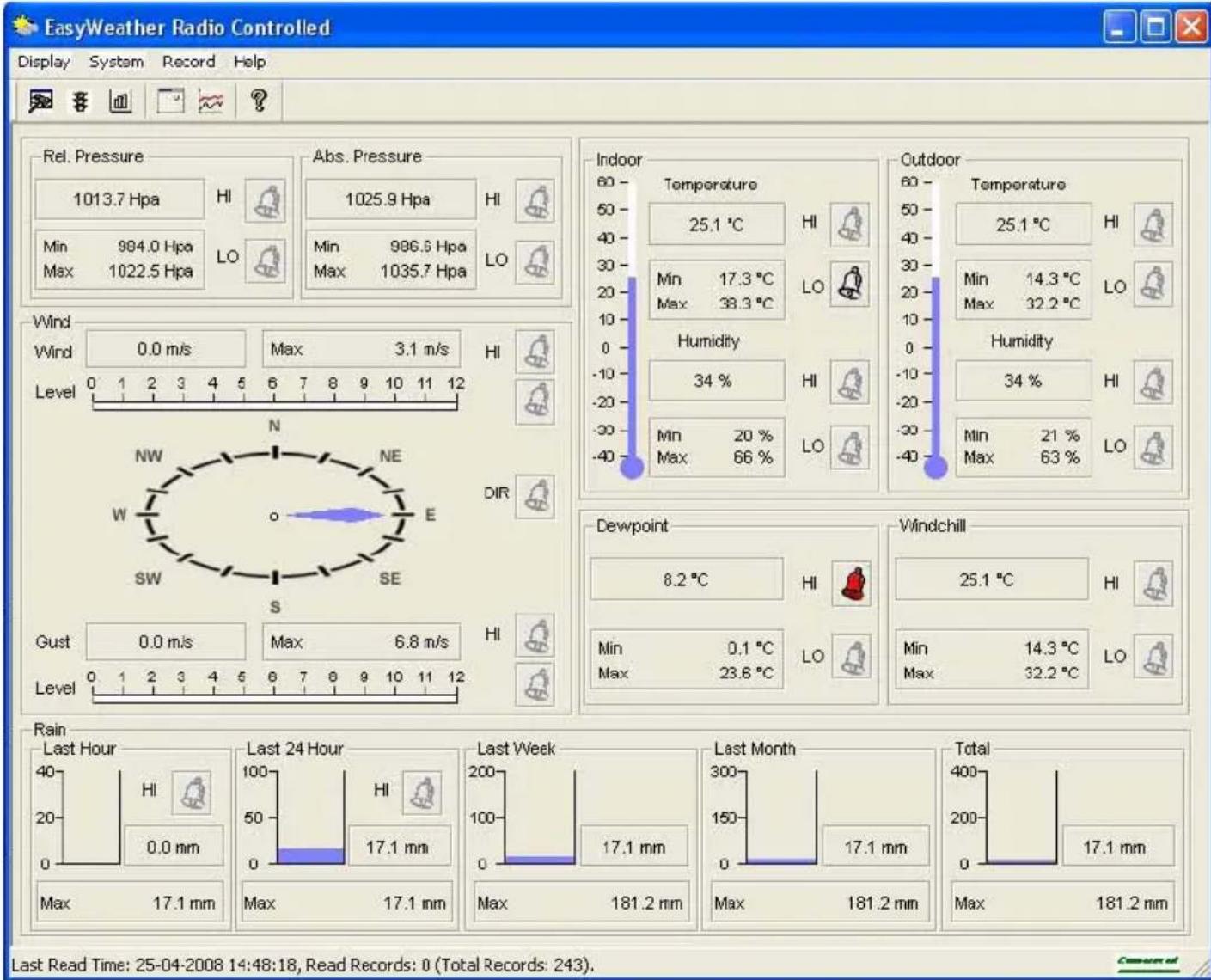

Na het opstarten verschijnt een scherm met de meest actuele gegevens overzichtelijk gerangschnitt.
zie afbeelding.

Afhankelijk van hoe vol het geheugen van de WS-4000 is, za het enkele minutes duren voordat alle data van de WS-4000 maar de pc is overgestuurd. Daarna worden alleen nieuwe data verzonden.

Hoofdschem

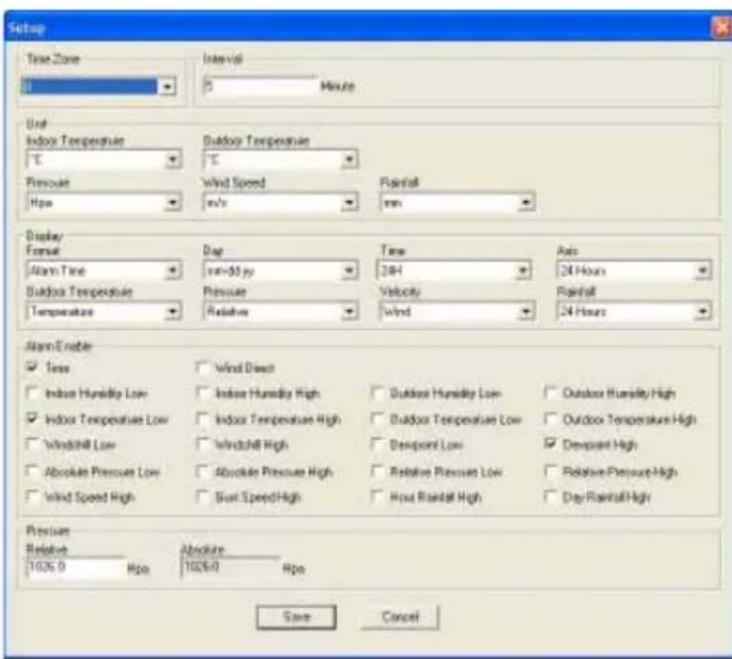

Instellen via de PC:

Klik op het eerste icoontje of systeem en dan setup. In dit scherm{kunnen de instelwaardes met de PC worden ingegeven.

Tijdzone: Hier kan eenvoudig de tijdzone worden (timezone) gewijzigd. Voor de benelux staat de tijdzone op 0

Interval: Hier kan worden ingesteld, om de hoeveel hijd er gegevens in het geheugen worden geschreven. Waarde:tussen 5 en 240 minuten+kunnen worden ingegeben.

Notatiewaardes: (Unit)

Binnen- en buitentemperatuursnotatie: ^ C of ^ F . (Indoor & Outdoor Temperature)

Luchtdruknotatie: hPA, inHg of mmHg (Pressure)

Windsnelheidsnotatie: ms, km/h, knots, mph of bft (Wind Speed)

Neerslagnotatie: mm of inch (Rainfall)

Weergave op het display: (Display)

Datum/alarm: alarmtijd, datum-jaar of datum-dag (Format)

Datumnotatie: dag-maand-jaar of maand-dag-jaar (Day)

Tijdsweergave: 12 aur of 24 aur (Time)

Luchtdrukgeschiedenis: 12 uur of 24 uur terug (Axis)

Buitentemperatuur: temperatuur, gevoeltemperatuur (Outdoor Temperature) of dauwtemperatuur

Luchtdruk: relatief of absolut (Pressure)

Tijdseenheid neerslag: 1 uur, 24 uur, week, maand of (Rainfall) totaal

Alarm activeren: (Alarm enable)

Door middel van het aanvinken van een functie kan eenvoudig een alarm worden geactiveerd.

Luchtdruk: (Pressure)

Als LASTSE SCHERM STAN DE ABSOLUTE LUCHtdruk en relatieve luchtdruk naast elkaar. Absolute luchtdruk is Niet aan te passen. (Dit is de luchtdruk op 0 meter hoogte.) Via deze weg is het heel eenvoudig om de relatieve luchtdruk juist in te Geven

Alarm:

Via het scherm Alarm ( ) is het heel eenvoudig om de juiste alarmwaarde in te stellen.
Vergeet Niet de functie te activeren door middel van het aanvinken in het setup scherm.

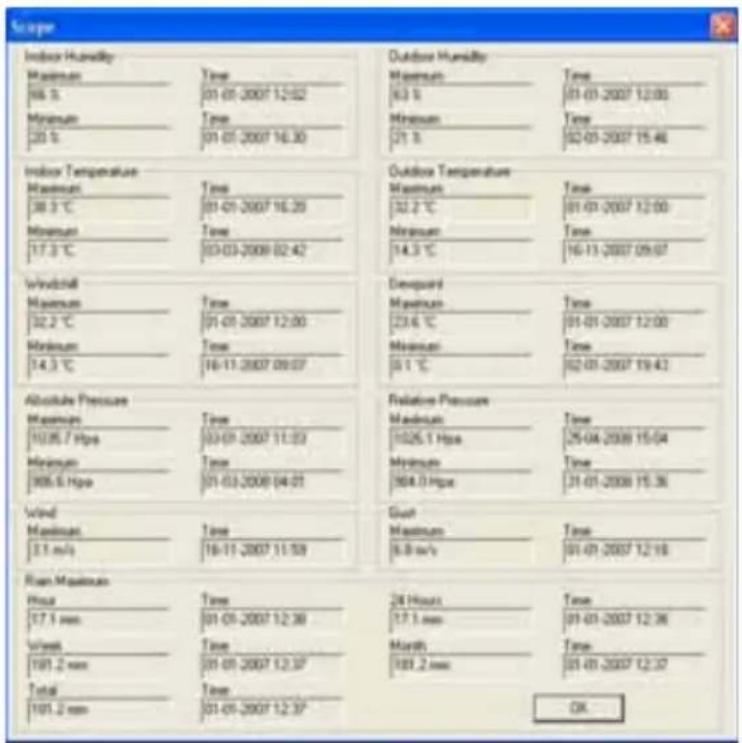

Overzicht maximale en minimale waarden: (Scope)

Klik op icoon om dit scherm te openen In dit scherm is in een oogopslag alle maximale en minimale gemeten waarden met deijd erbij.

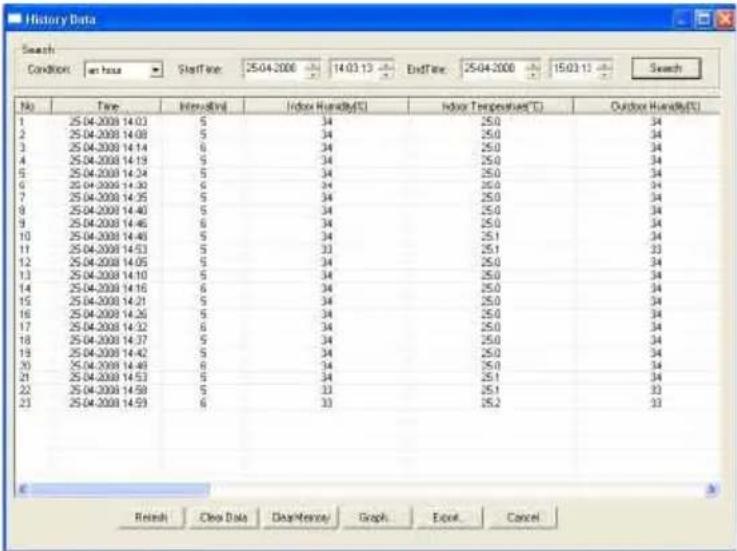

Geschiedenisgegevens: (History Data) ( )

In dit scherm kan de geschiedenis worden opgevraagd. Geef de starttijd en de eindtijd in en klik dan op search. De gevevens worden nu uit het werkstation gehaald. Met verwolgkeuzemenu Condition kan bv. meteen worden gekozen uit een uur of 24 uur. De starttijd zal dan meteen 24 uur terugspringen.

Knoppen onderkant scherm:

Refresh: om het scherm te verversen.

Clear Data: voor het wissen van de weerstationgegevens in het geheugen van de pc+zijn geladen. Bij het opnieuw opstarten van het programma worden alle gegeven opnieuw geladen maar de pc. Dit duurt enkele minutes.

Clear Memory: om het geheugen van het weerstation te wissen

Graph....: Om maar het grafi ekenschemt te gaan

Export: Om de gegevens te exporteren voor bv excel. Keuzeuitverschillende scheidingstekens

Cancel: om het scherm te sluiten

Via het scherm geschiedenisgegevens (history) of via het hoofdschemm komt u bij het scherm grafi ek.

Boven in het scherm(Int) u op de zelfde manier als bij het scherm geschiedenisgegevens (history) de tijdseenheid ingeven.

Onder in dit scherm zittenervolgkeuzemenu's en knappen voor de rest van de bediening van het scherm grafi ek.

Bij het verwolgkeuzemenu 'Series'kestu kiezen uit de weergaven van:

luchtvochtigheid (Humidity)

binnentemperatuur (Indoor Temperature)

buitentemperatuur (Outdoor Temperature)
gevoeltemperatuur (Wind Chill)

luchtdruk (Pressure)

windsnelheid (Wind)

neerslag (Rain)

Bij het verwolgkeuzemenu Type=kunt u kiezen uit de weergave in de vorm van:

lijn (Line)

balk (Bar) vertical

balk (Bar) horizontal

balk gesloten (Area) vertical

vierkantjes (Point)

dunne lijn (FastLine)

lijnen (Volume) vertical

vierkantjes met lijn (Bezier)

lijn met vierkantjes (Point3D)

balk (Bar) vertical

Export knop: voor het exporteren van de grafi ek inJPEG formaat.

Met het vinkje 3D wijzigt u alle weergave maar een 3 dimensionalaal model

Cancel: om het scherm te sluiten.

Taal instellen: (Language)

Klik op de knop 'display' in het hoofdvenster en klik dan op 'Language'.

Er verschijnt nu een popup venster waar de gewenste taal kan worden geselecteerd.

Informatie/help scherm: (About EasyWeather)

In dit scherm vindt u het versienummer van de software en het websiteadres waar de LASTE versie van EasyWeather te downloaden is.

Plaatsingstips

• De binnenunit nicht in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Plaats de mast waterpas zodate de regensensor correct werkt.
• Zorg, voor de juist windrichting meting, dat er geen obstakels staan die de windrichting konnen beinvloeden.
• Voor een goede ontvangst van de radiogestuurde tijdssignalen, de zendunit Niet naast große metalen oppervlakken of zware elektrische apparatenplaatsen.
• Afhankelijk van de locale omstandigheden zal het bereik:tussen de zendunit en binnenunit variieren. Controller,voordat u de buitenunit vast monteert, of de verbinding tussen zendunit en binnen-unit blijft bestaan.Monteer daarna de buiten-unit goed vast.
• De afstand:tussen binnen en buiten unit mag nichteer dan 50 meter bedragen.

SPECIFICATIONS

Binnenunit:

meetinterval van luchtdruk en temperatuur:

48 seconden

meetbereik binnentemperatuur:

0^ +50^ (32°F ~ 122°F) buitenbereik “OFL”

resolution: 0.1^ (0,2^)

meetbereik luchtvochtigheid:

10% 99% relativieve vochtigkeit

resolutie: 1 %

meetbereik luchtdruk

700hPa 1100hPa (27,13inHg 31,89inHg)

resolution: 0,1hPa (0,01inHg)

Alarmtijd:

120 seconden

Voeding:

3 × 1,5 ~V batterij, formaat AA, alkaline

Buitenunit:

meetbereik buitentemperatuur:

-40^ +65^ (-40^ 149^)

resolution: 0.1^ (0,2^)

meetbereik luchtvochtigheid:

10% 99% relativieve vochtigheid

neerslag volume:

0-9999mm buitenbereik "OFL"

resolution: 0,1mm als neerslag volume < 1000mm

1 mm als neerslag volume > 1000mm

wind snelheid:

0~160km/h (0~100mph) buitenbereik "OFL"

Meetinterval zendunit:

48 seconden

Voeding:

2x 1,5V batterij, formaat AA, alkaline

Zendfrequentie:

868MHz

Reikwijdte:

± 40 meter

Verschillende weersgegevens en instellen genonnen alleen worden gelezen, aangepast of ingesteld via de PC.

Ook de interval voor het schrijvenaar het geheugen (van 5 tot 250 minutes) kan alleen met behulp van de PC worden ingesteld.

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of de WS-4000 een möglichke storing vertoont, kan het raadzaam zijn de binnen- en buitenunite resetten.

• Verwijder de batterijen van de binnen- en zendunit.
  Wacht minimaal 10 seconden.
• Plaats daarna de batterijentering of verwangdezedoor的进步e batterijen

Zie cervolgens hoofdstuk INSTALLATIE. Is hiermee de storing nog nicht verholpen, neem dan contact op met de Alecto servicedienst

op telefoonnummer [phone]

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Op de Alecto WS-4000eft u een garantie van

12 MAANDEN na aankoop datum. Wij garanderen gedurende dieperiode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOETHEHANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiks-aanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation

Bij een defectkest u het weerstation,voorzien van een duidelijkke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzendingaar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikkseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparatives door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

APERCU

Aanpassen van de luchtdruknotatie.
