GEBRUIKSAANWIJZING ZDI12001XA ZANUSSI

NL Gebruiksaanwijzing 2

Beschrijving van het product _ _ _ _ _ _ _ _ _ _ _ _ _ 3

Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4

Programma’s _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4

Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5

Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7

Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10

Probleemoplossing _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10

Technische informatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13

Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installa-

tie en gebruik van het apparaat. De fabrikant is niet verant-

woordelijk voor letsel en schade veroorzaakt door een fou-

tieve installatie. Bewaar de instructies van het apparaat

voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

Gevaar voor verstikking, letsel of

permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte li-

chamelijke, zintuiglijke of verstandelijke vermogens of

gebrek aan ervaring en kennis, mogen dit apparaat niet

bedienen. Zij moeten onder toezicht staan of instructies

krijgen over het gebruik van dit apparaat van iemand

die verantwoordelijk is voor hun veiligheid. Laat kinde-

ren niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kin-

• Houd alle reinigingsmiddelen uit de buurt van kinde-

• Houd kinderen en huisdieren uit de buurt van het appa-

Dit apparaat moet worden

geïnstalleerd door een gekwalificeerd of bekwaam

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Installeer of gebruik het apparaat niet op een plek waar

de temperatuur onder de 0 °C komt.

• Volg de installatie-instructies op die zijn meegeleverd

• Zorg ervoor dat het apparaat onder en naast veilige in-

stallaties wordt geïnstalleerd.

Aansluiting aan de waterleiding

• Zorg dat u de waterslangen niet beschadigt.

• Laat het water stromen tot het schoon is voordat u het

apparaat aansluit op nieuwe leidingen of leidingen die

lang niet zijn gebruikt.

• Zorg dat er geen lekkages zijn als u het apparaat de

eerste keer gebruikt.

Gevaarlijke spanning.

De watertoevoerslang heeft een veiligheidsventiel en

een omhulsel met een hoofdkabel aan de binnenkant.

• Als de watertoevoerslang beschadigd is, haal dan on-

middellijk de stekker uit het stopcontact. Neem contact

op met de service-afdeling om de watertoevoerslang te

Aansluiting aan het elektriciteitsnet

Gevaar voor brand en elektrische

• Dit apparaat moet worden aangesloten op een geaard

• Controleer of de elektrische informatie op het typepla-

tje overeenkomt met de stroomvoorziening. Zo niet,

neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbesten-

2Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt.

Neem contact op met de service-afdeling of een elek-

tromonteur om een beschadigde hoofdkabel te vervan-

• Steek de stekker pas in het stopcontact als de installa-

tie is voltooid. Zorg ervoor dat het netsnoer na installa-

• Trek niet aan het aansluitnoer om het apparaat los te

koppelen. Trek altijd aan de stekker.

• Gebruik dit apparaat in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden ver-

• Doe messen en bestek met scherpe punten in het be-

stekmandje met de punten omlaag in horizontale posi-

• Laat de deur van het apparaat niet open staan zonder

toezicht om te voorkomen dat er iemand over struikelt.

• Ga niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de veiligheidsin-

structies op de verpakking van het vaatwasmiddel op.

• Speel niet met het water van het apparaat en drink het

• Verwijder de borden pas uit het apparaat als het pro-

Gevaar voor elektrische schokken,

brand of brandwonden.

• Plaats geen ontvlambare producten of items die voch-

tig zijn door ontvlambare producten in, bij of op het

• Gebruik geen waterstralen of stoom om het apparaat te

• Het apparaat kan hete stoom laten ontsnappen als u de

deur opent terwijl er een programma wordt uitgevoerd.

Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorkomen dat kinderen

en huisdieren opgesloten raken in het apparaat.

Contact opnemen met de klantenservice voor reparatie van

het apparaat. Wij raden uitsluitend het gebruik van origi-

nele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor

dat u de volgende informatie heeft van het typeplaatje.

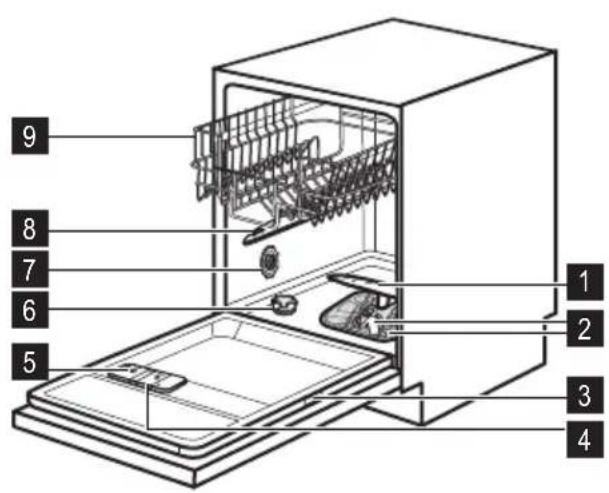

Beschrijving van het product

Afwasmiddeldoseerbakje

Controlelampje Aan/uit

Toets uitgestelde start

I Indicatielampjes Beschrijving

Wasfase-indicatielampje.

Droogfase-indicatielampje.

Einde-indicatielampje.

Zoutindicatielampje. Dit indicatielampje is uit als het programma werkt.

Alles Voorspoelen 12 0,1 5

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat kan de programmaduur en de

verbruikswaarden veranderen.

2) Met dit programma kunt u een pas bevuilde lading wassen. Het programma geeft goede wasresultaten in een korte tijd.

3) Dit is het standaard programma voor testinstituten. Met dit programma hebt u de meest efficiënte water- en energieverbruik voor

normaal bevuild serviesgoed en bestek. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

4) Gebruik dit programma om het serviesgoed snel te spoelen. Hierdoor kunnen voedselresten niet aan het serviesgoed vastkoeken en

ontstaan er geen vieze geurtjes in het apparaat.

U hoeft voor dit programma geen afwasmiddel te gebruiken.

Voor het eerste gebruik

1. Controleer of het ingestelde niveau van de wateront-

harder juist is voor de waterhardheid in uw omgeving.

Als dat niet het geval is, dan stelt u de waterontharder

in. Neem contact op met uw plaatselijke waterinstan-

tie voor informatie over de hardheid van het water in

2. Het zoutreservoir vullen.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.

5. Er kunnen wasmiddelen in het apparaat achtergeble-

ven zijn. Start een programma om ze te verwijderen.

Gebruik geen wasmiddel en gebruik de mandjes niet.

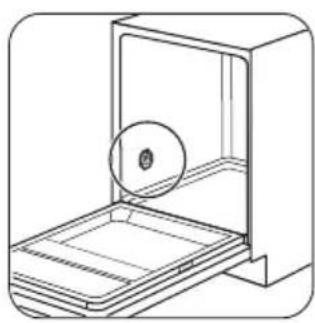

De waterontharder instellen

Hard water bevat een grote hoeveelheid mineralen die

schade aan het apparaat en slechte schoonmaakresultaten

kan veroorzaken. De waterontharder neutraliseert deze mi-

Het vaatwaszout houdt de waterontharder schoon en in

goede staat. Zie de tabel om de waterontharder af te stel-

len op het juiste niveau. Dit zorgt ervoor dat de wateront-

harder de juiste hoeveelheid regenereerzout en water ge-

2) Gebruik geen zout op dit niveau.

Zet de waterhardheidsknop

E Elektronische instelling

1. Zorg ervoor dat de programma-aanwijzer op de pro-

grammaknop op één lijn staat met het lampje aan/uit.

2. Houd de toets starten ingedrukt. Draai tegelijkertijd de

programmaschakelaar rechtsom, totdat de program-

ma-aanwijzer overeenkomt met het eerste programma

op het bedieningspaneel.

3. Laat de toets starten los wanneer het controlelampje

aan/uit en het controlelampje starten beginnen te

• Het eindindicatielampje knippert. Het aantal flitsen

geeft de instelling van de waterontharder op de

display weer. Voorbeeld: 5 keer knipperen + pauze

+ 5 keer knipperen = niveau 5.

4. Druk op de startknop om het niveau van de wateront-

harder in te stellen. Bij elke keer drukken op de start-

knop gaat u naar het volgende niveau.

5. Draai om de instelling te bevestigen de programma-

schakelaar totdat de programmamarkering overeen-

komt met de aan-/uit-stand.

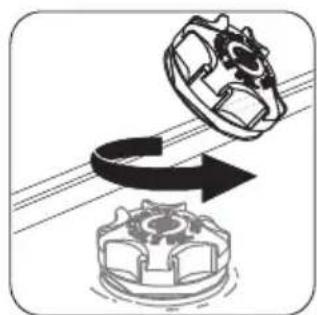

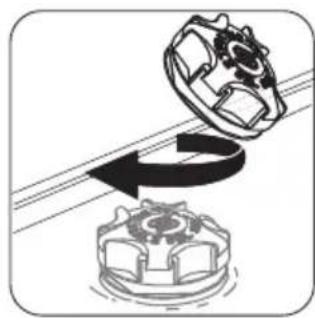

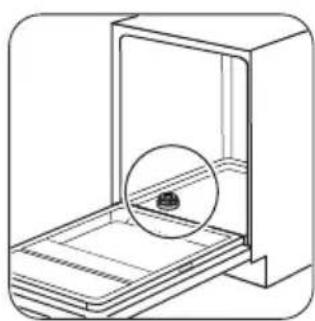

Het zoutreservoir vullen

Gebruik alleen vaatwaszout. Andere

producten kunnen het apparaat beschadigen.

Water en zout kunnen uit het zoutreservoir stromen als u

het bijvult. Gevaar voor roest. Start om dit te voorkomen

een programma nadat u het zoutreservoir heeft bijgevuld.

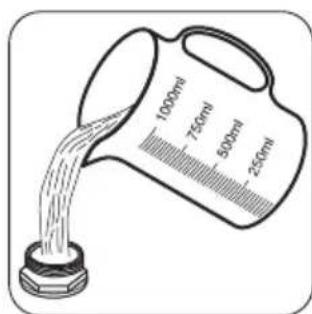

Doe een liter water in het

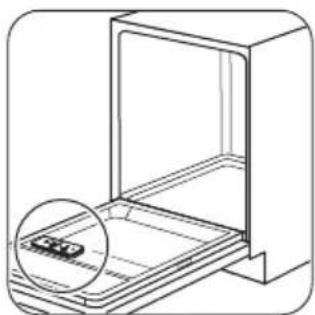

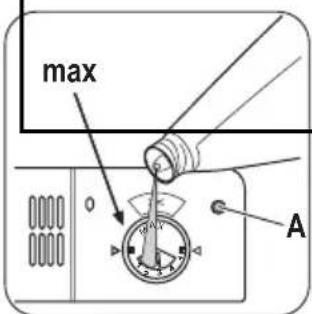

H Het glansmiddeldoseerbakje vullen

Gebruik alleen glansspoelmiddel voor

afwasautomaten. Andere producten kunnen het

apparaat beschadigen.

Het glansspoelmiddel helpt om tijdens de laatste

spoelfase het servies te drogen zonder strepen en

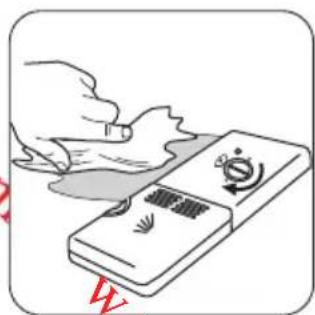

A Vul het doseerbakje bij

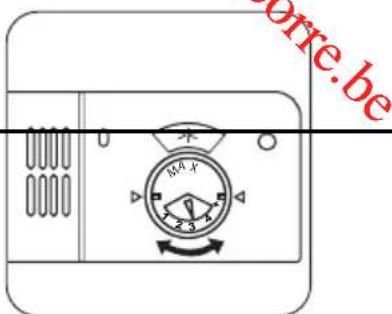

U kunt het schuifje voor de

vrij te geven hoeveelheid

instellen tussen stand 1

(laagste hoeveelheid) en

stand 4 (hoogste hoeveel-

2. Draai de programmaschakelaar tot de programma-

markering op één lijn staat met het programma dat u

wilt instellen. Zorg dat het apparaat in de instelmodus

staat. Zie ‘EEN PROGRAMMA INSTELLEN EN STAR-

TEN'. Stel het juiste programma in voor het type la-

ding en de mate van vervuiling.

• Vul het zoutreservoir als het zoutindicatielampje

• Vul het glansmiddeldoseerbakje als het indicatie-

lampje van het glansspoelmiddel brandt.

3. Ruim de rekken in.

4. Voeg vaatwasmiddel toe.

5. Het programma starten.

Zie de meegeleverde folder voor voorbeelden voor

het inruimen van de rekken.

• Gebruik het apparaat alleen om voorwerpen af te was-

sen die vaatwasbestendig zijn.

• Doe geen voorwerpen in het apparaat die gemaakt zijn

van hout, hoorn, aluminium, tin en koper.

• Plaats geen voorwerpen in het apparaat die water kun-

nen absorberen (sponzen, keukenhanddoeken).

• Verwijder alle voedselresten van de voorwerpen.

• Maak aangebrande voedselresten op de voorwerpen

• Plaats holle voorwerpen (bijv. kopjes, glazen en pan-

nen) met de opening naar beneden.

7Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

• Zorg ervoor dat serviesgoed en bestek niet in elkaar

liggen. Meng lepels met ander bestek.

• Zorg er voor dat glazen andere glazen niet aanraken

• Leg kleine voorwerpen in de bestekmand.

• Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat

de voorwerpen niet verschuiven.

• Zorg er voor dat de sproeiarmen vrij kunnen ronddraai-

en voordat u een programma start.

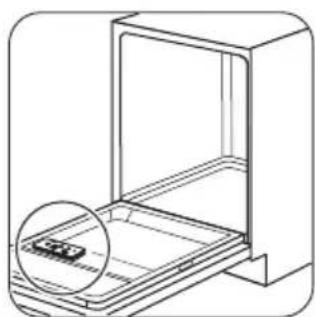

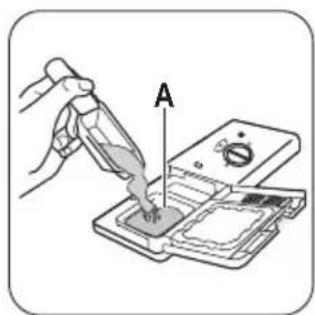

Vaatwasmiddel gebruiken

Gebruik alleen wasmiddel voor

Gebruik niet meer dan de juiste hoeveelheid vaat-

wasmiddel. Zie de instructies van de vaatwasmid-

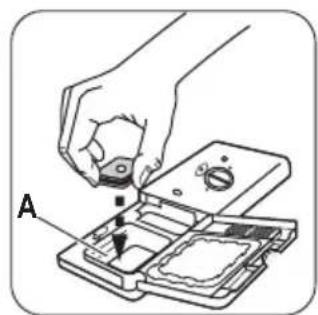

het doseerbakje (A A

A B Als het programma over

een voorspoelfase be-

schikt, plaats dan een klei-

ne dosis afwasmiddel in

Vaatwastabletten lossen niet helemaal op bij korte

programma's en er blijven resten van het vaatwas-

middel achter op het servies.

Wij raden aan dat u vaatwastabletten gebruikt bij lange

G Gecombineerde vaatwastabletten

Deze tabletten bevatten vaatwasmiddel, glansspoelmiddel

en andere middelen. Zorg ervoor dat deze tabletten ge-

schikt zijn voor de waterhardheid in uw omgeving. Zie de

instructies op de verpakking van de producten.

Als u tabletten gebruikt die zout en glansmiddel bevatten,

is het niet nodig om de doseerbakjes voor zout en glans-

middel te vullen. De glansmiddelindicatie gaat altijd aan

als het glansmiddel op is.

1. Stel de waterontharder op het laagste niveau in.

2. Stel de dosering van het glansmiddel in op de laagste

Voer deze stappen uit als u stopt met het gebruik van

alles-in-1 tabletten voordat u afwastabletten, s

en vaatwaszout apart gaat gebruiken:

1. Druk op de aan-/uittoets om het apparaat te activeren.

2. Stel de waterontharder in op het hoogste niveau.

3. Zorg ervoor dat het zoutreservoir en het glansmiddel-

doseerbakje gevuld zijn.

4. Start het kortste programma met een spoelfase, zon-

der afwasmiddel en zonder vaat.

5. Stel de waterontharder af op de waterhardheid in uw

6. Stel de hoeveelheid glansmiddel in.

8Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

Een programma instellen en starten

Het apparaat moet in de instelmodus staan om een

programma te starten.

• Draai de programmaschakelaar totdat de programma-

aanwijzer overeenkomt met het programma op het be-

dieningspaneel. Het aan-/uit-lampje gaat branden en

de fase-indicatielampjes voor het programma gaan

knipperen, het apparaat staat in de instelmodus.

• Draai de programmaschakelaar totdat de programma-

aanwijzer overeenkomt met het programma op het be-

dieningspaneel. Als het aan-/uit-lampje en het startin-

dicatielampje gaan branden en het fase-indicatielampje

blijft braden, dan is het apparaat niet in de instelmo-

Houd de startknop ingedrukt om het apparaat in de instel-

modus te zetten tot het startindicatielampje uit gaat en de

fase-indicatielampjes van het programma gaan knipperen.

Een programma starten zonder een uitgestelde start

1. Draai de waterkraan open.

2. Sluit de deur van het apparaat.

3. Draai de programmaschakelaar tot de programma-

markering op één lijn staat met het programma dat u

• Het controlelampje aan/uit gaat branden.

• De fase-indicatielampjes van het ingestelde pro-

gramma gaan knipperen.

4. Druk op de starttoets. Het programma wordt gestart.

• Het startindicatielampje gaat branden

• Alleen de indicatie van de fase in werking blijft

Een programma starten met een uitgestelde start

1. Stel het programma in.

2. Druk op de startuitsteltoets om de start van het pro-

gramma met 3 uur uit te stellen. Het controlelampje

startuitstel gaat branden.

3. Druk op de starttoets. Het aftellen start.

• Het startindicatielampje gaat branden.

• De fase-indicatielampjes van het ingestelde pro-

• Nadat het aftelproces voltooid is, wordt het programma

– Het indicatielampje van de lopende fase gaat aan.

De deur openen als het apparaat in werking is

Als u de deur opent, stopt het apparaat. Als u de deur weer

sluit, gaat het apparaat verder vanaf het punt van onder-

De uitgestelde start annuleren tijdens het aftellen

1. Druk op de toets start en houd ingedrukt totdat het in-

dicatielampje start en het indicatielampje uitgestelde

• De fase-indicatielampjes van het ingestelde pro-

gramma gaan knipperen.

2. Druk op de starttoets. Het programma wordt gestart.

• Het startindicatielampje gaat branden.

• Alleen de indicatie van de fase in werking blijft

Het programma annuleren

Houd de startknop ingedrukt tot het startindicatielampje

uit gaat en de fase-indicatielampjes voor het programma

Controleer of er afwasmiddel in het afwasmiddeldo-

seerbakje aanwezig is voordat u een nieuw pro-

Aan het einde van het programma.

Als het programma voltooid is, gaat het indicatielampje

einde programma aan.

1. Draai om het apparaat uit te schakelen de program-

maschakelaar totdat de programmamarkering over-

eenkomt met de aan-/uit-stand.

2. Open de deur van het apparaat.

3. Draai de waterkraan dicht.

• Laat de deur van het apparaat een paar minuten op een

kier staan, voor betere droogresultaten.

• Laat de borden afkoelen voordat u deze uit het apparaat

neemt. Hete borden zijn gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bovenrek uit.

Er kan water liggen aan de zijkanten en op de deur

van het apparaat. Roestvrij staal koelt sneller af dan

9Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

Onderhoud en reiniging

Schakel het apparaat uit en trek de stekker uit het stopcon-

tact voordat u onderhoudshandelingen verricht.

Vuile filters en verstopte sproeiarmen verminderen

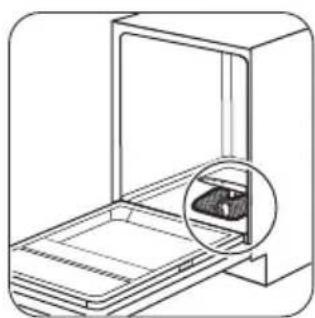

Controleer regelmatig de filters en reinig deze zo nodig.

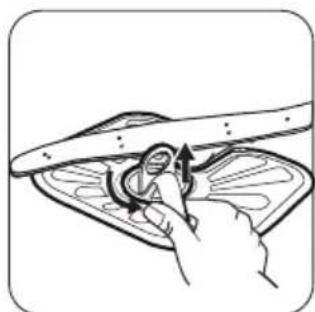

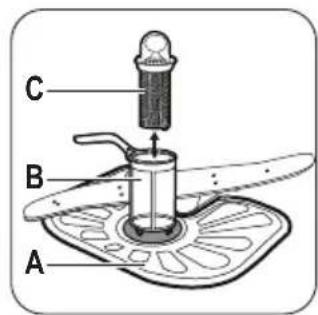

) te verwijderen de hen-

del naar links. Haal filter

nig de filters met water.

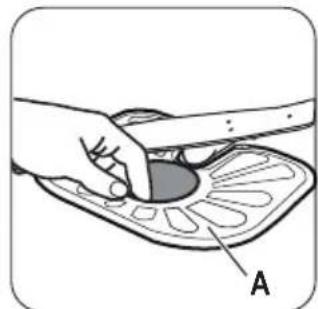

Verwijder filter (A A

het filter met water.

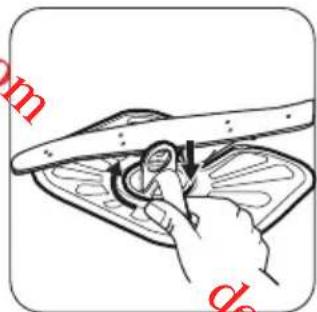

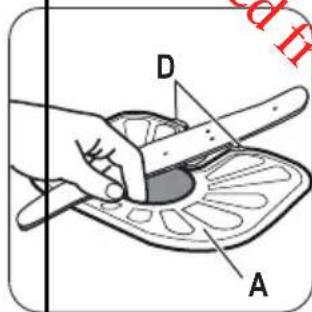

startpositie. Zorg ervoor

dat ze goed worden ge-

monteerd onder de twee

aar. Plaats ze op hun plek

del rechtsom draaien tot

Een onjuiste plaatsing van de filters kan leiden tot

slechte wasresultaten en het apparaat beschadigen.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben

verstopt, verwijder deze dan met een smal en puntig voor-

Maak het apparaat schoon met een vochtige, zachte doek.

Gebruik alleen neutrale schoonmaakmiddelen. Gebruik

geen schuurmiddelen, schuursponsjes of oplosmiddelen.

Het apparaat start of stopt niet tijdens de werking.

Probeer eerst het probleem zelf op te lossen (zie tabel). Zo

niet, bel dan de service-afdeling.

Bij sommige problemen knipperen sommige indicatie-

lampjes gelijktijdig om een alarmcode aan te geven.

• Het startindicatielampje blijft knipperen.

• Het eindlampje knippert 1 keer onderbroken.

Het apparaat wordt niet met water gevuld.

10Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

• Het startindicatielampje blijft knipperen.

• Het eindlampje knippert 2 keer onderbroken.

Het apparaat pompt geen water weg.

• Het startindicatielampje blijft knipperen.

• Het eindlampje knippert 3 keer onderbroken.

Het beschermingssysteem tegen lekkage is aan.

Schakel het apparaat uit voordat u

controles uitvoert. Draai de programmaschakelaar

totdat de programma-aanwijzer overeenkomt met het aan-/

uit-indicatielampje.

Probleem Mogelijke oorzaak Mogelijke oplossing

Het programma start niet. De stekker zit niet in het stopcontact. Sluit de stekker aan.

De deur van het apparaat is open. Sluit de deur van het apparaat.

U hebt niet op de startknop gedrukt. Druk op de starttoets.

De zekering in de zekeringkast is door-

Vervang de zekering.

Startuitstel is ingesteld. Annuleer de uitgestelde start of wacht tot

het einde van het aftellen.

Het apparaat wordt niet met

De waterkraan is dicht. Draai de waterkraan open.

De waterdruk is te laag. Neem contact op met het waterleidingbe-

De waterkraan is verstopt of aangezet

Maak de waterkraan schoon.

Het filter in de watertoevoerslang is ver-

Maak de filter schoon.

De watertoevoerslang is geknikt of gebo-

Zorg ervoor dat de positie van de slang

Het beschermingssysteem tegen lekkage

is aan. Er zijn waterlekkages in het appa-

Draai de waterkraan dicht en neem con-

tact op met de service-afdeling.

Het apparaat pompt geen wa-

De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer.

De waterafvoerslang is geknikt of gebo-

Zorg ervoor dat de positie van de slang

Draai nadat de controles zijn uitgevoerd de programma-

knop zo dat de programma-aanduiding op één lijn staat

met het programma dat bezig was toen het probleem ont-

stond. Het programma gaat verder vanaf het punt waar het

Als het probleem opnieuw optreedt, neemt u contact op

met onze service-afdeling.

Neem ook contact op met de service-afdeling als andere

alarmcodes worden weergegeven.

11Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

De was- en droogresultaten zijn niet naar tevredenheid

Probleem Mogelijke oorzaak Mogelijke oplossing

De borden zijn niet schoon. De filters zijn verstopt. Reinig de filters.

De filters zijn niet juist gemonteerd en

Zorg ervoor dat de filters juist zijn gemon-

teerd en geïnstalleerd.

De sproeiarmen zijn verstopt. Verder het vuil met een dun, puntig voor-

Het programma is niet geschikt voor het

type lading en de mate van vervuiling.

Zorg ervoor dat het programma geschikt

is voor het type lading en mate van ver-

Onjuiste positie van de items in de

mandjes. Water kan niet alle items af-

Zorg ervoor dat de positie van de items in

de rekken juist is en dat het water eenvou-

dig alle items kan afwassen.

De sproeiarmen konden niet vrij draaien. Zorg ervoor dat de positie van de items in

de rekken juist is en dat de sproeiarmen

niet worden geblokkeerd.

Er is te weinig of geen afwasmiddel ge-

Zorg ervoor dat u de juiste hoeveelheid

vaatwasmiddel gebruikt in het doseerbak-

je voordat u een programma start.

Er zit geen vaatwasmiddel in het doseer-

Zorg ervoor dat er vaatwasmiddel in het

doseerbakje zit voordat u een programma

Er zitten kalkresten op de bor-

Het zoutreservoir is leeg. Zorg ervoor dat er vaatwaszout in het

Het ingestelde niveau van de wateront-

Controleer of het ingestelde niveau van de

waterontharder juist is voor de waterhard-

heid in uw omgeving.

De dop van het zoutreservoir zit los. Draai de dop vast.

Witte strepen of vlekken of

een blauwe waas op glazen

De vrijgegeven hoeveelheid glansmiddel

Stel de hoeveelheid glansmiddel lager in.

Er is te veel vaatwasmiddel gebruikt. Zorg ervoor dat u de juiste hoeveelheid

vaatwasmiddel gebruikt in het doseerbak-

je voordat u een programma start.

Opgedroogde waterdruppels

op de glazen en de borden.

De vrijgegeven hoeveelheid glansmiddel

Stel de hoeveelheid glansmiddel hoger in.

De kwaliteit van het vaatwasmiddel kan

Probeer een ander merk vaatwasmiddel.

Het serviesgoed is nat. • Het programma had geen droogfase.

• Het programma heeft een droogfase

met lage temperatuur.

Laat de deur een paar minuten op een kier

staan, voor betere droogresultaten.

12Downloaded from www.vandenborre.beDownloaded from www.vandenborre.be

Probleem Mogelijke oorzaak Mogelijke oplossing

Het serviesgoed is nat en

Het glansmiddeldoseerbakje is leeg. Zorg ervoor dat er glansspoelmiddel in

het glansmiddeldoseerbakje zit.

De kwaliteit van het glansmiddel kan de

Probeer een ander merk glansmiddel.

Technische informatie

Afmetingen Breedte / hoogte / diepte (mm) 596 / 818-898 / 575

Aansluiting op het elektriciteitsnet Zie het typeplaatje.

Spanning 220-240 V Frequentie 50 Hz

max. 60 °C Vermogen Couverts 12

1) Sluit de watertoevoerslang aan op een kraan met 3/4”-schroefdraad.

2) Als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonnepanelen en windenergie),

gebruik dan een heetwatervoorziening om het energieverbruik te verminderen.

Het symbool op het product of op de verpakking wijst

erop dat dit product niet als huishoudafval mag worden

behandeld, maar moet worden afgegeven bij een

verzamelpunt waar elektrische en elektronische apparatuur

wordt gerecycled. Als u ervoor zorgt dat dit product op de

juiste manier wordt verwijderd, voorkomt u mogelijke

negatieve gevolgen voor mens en milieu die zich zouden

kunnen voordoen in geval van verkeerde afvalverwerking.

Voor gedetailleerdere informatie over het recyclen van dit

product, kunt u contact opnemen met de gemeente, de

gemeentereiniging of de winkel waar u het product hebt

• Gooi het verpakkingsmateriaal op juiste wijze weg. Re-

cycle de materialen met het symbool
