Producttype	Split airconditioner (binnenunit + buitenunit)
Merk	QLIMA
Modellen	SC 54xx, SC 60xx, SC 61xx
Koelmiddel	R32 (GWP = 675)
Werkingsmodi	Koelen (COOL), Verwarmen (HEAT), Ontvochtigen (DRY), Ventilator (FAN), Auto (AUTO)
Speciale functies	Automatisch herstarten, Antischimmel, Hoekgeheugen, Active Clean, Breeze Away, Detectie van koelmiddellekkage, Timer, Slaap, Stil, Turbo, ECO
Temperatuurbereik (Koelen - Binnen)	16°C tot 32°C
Temperatuurbereik (Koelen - Buiten)	0°C tot 50°C (standaard) / -15°C tot 50°C (lage temperatuurmodellen)
Temperatuurbereik (Verwarmen - Binnen)	0°C tot 30°C
Temperatuurbereik (Verwarmen - Buiten)	-15°C tot 30°C
Temperatuurbereik (Ontvochtigen - Binnen)	10°C tot 32°C
Afmetingen buitenunit (L x H x D)	Van 681x434x285 mm tot 946x810x420 mm afhankelijk van model
Voeding	230V / 50Hz (enkelvoudig) - zie typeplaatje
Elektrische beveiliging	Aardlekschakelaar 30 mA, keramische zekering voor R32
Filters reinigen	Om de 2 weken met zeepwater, drogen in de schaduw
Filterreinigingsherinnering	Weergave 'CL' na 240u gebruik
Filter vervangen	Herinnering 'nF' na 2880u
Garantie	24 maanden op onderdelen, 48 maanden op compressor
Installatie	Door een erkende professional
Meegeleverde accessoires	Afstandsbediening, batterijen, montageplaat, schroeven, muurdoorvoer
Veiligheid	Automatische uitschakeling bij storing, 3 minuten beveiliging, verplichte aarding

Veelgestelde vragen - SC 54xx - SC 60xx - SC 61xx QLIMA

Hoe maak ik de filters van mijn QLIMA SC xx airconditioner schoon?

Open het voorpaneel, verwijder de filters, maak ze schoon met lauwwarm zeepwater, spoel ze af en droog ze in de schaduw. Plaats ze terug. Het wordt aanbevolen om de filters elke twee weken te reinigen.

Wat betekent de code 'CL' op het display?

De knipperende code 'CL' geeft aan dat het tijd is om het luchtfilter te reinigen. Deze herinnering verschijnt na 240 gebruiksuren. Om te resetten, drukt u 4 keer op de LED-knop van de afstandsbediening of 3 keer op de MANUAL CONTROL-knop.

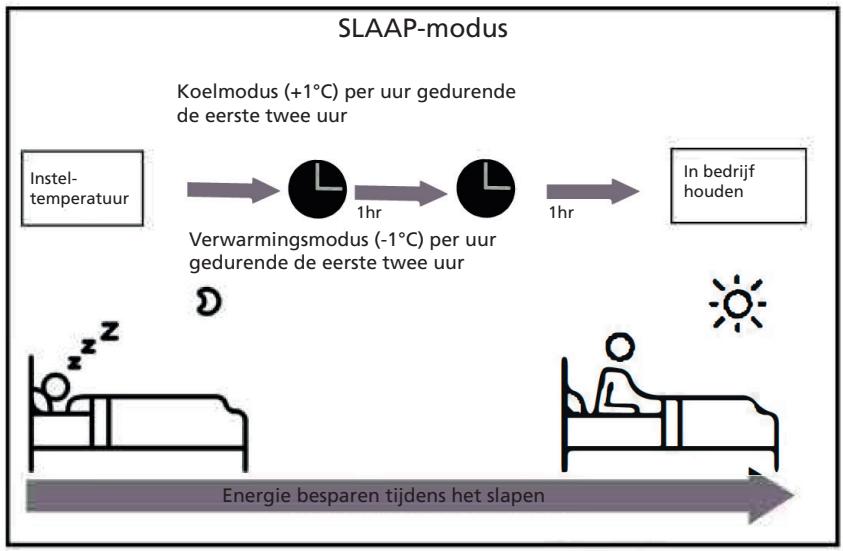

Hoe gebruik ik de SLAP-modus?

Druk op de SLEEP-knop van de afstandsbediening. In de koelmodus stijgt de temperatuur met 1°C na 1 uur en nog eens 1°C na 2 uur. In de verwarmingsmodus daalt deze met 1°C en daarna nog eens 1°C. De slaapmodus stopt na 8 uur.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer de stroomtoevoer, de aardlekschakelaar en de batterijen van de afstandsbediening. Het apparaat heeft een 3-minuten overbelastingsbeveiliging: wacht 3 minuten na een uitschakeling voordat u het opnieuw inschakelt. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Hoe installeer ik de binnenunit?

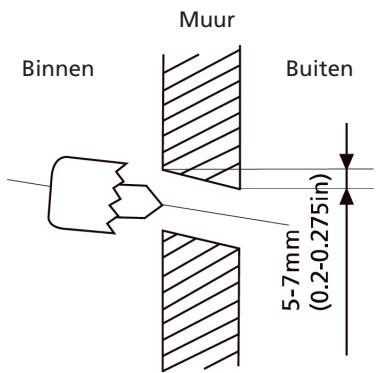

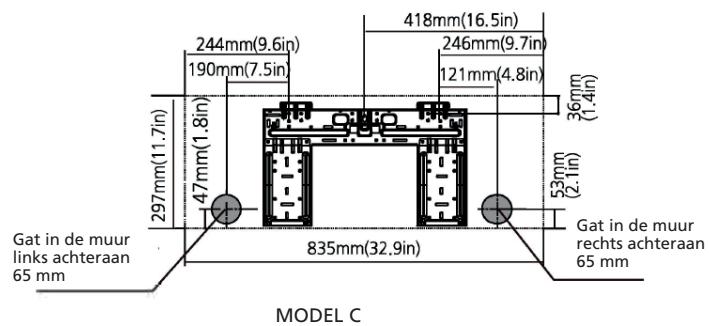

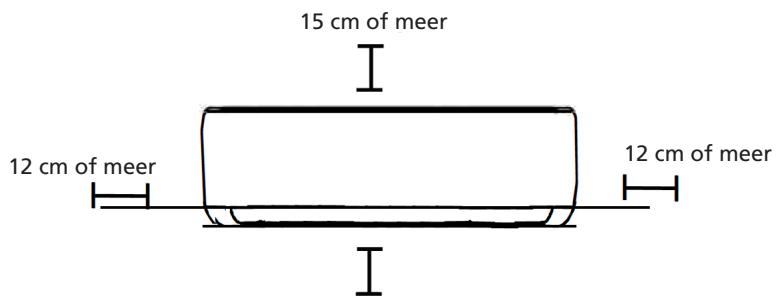

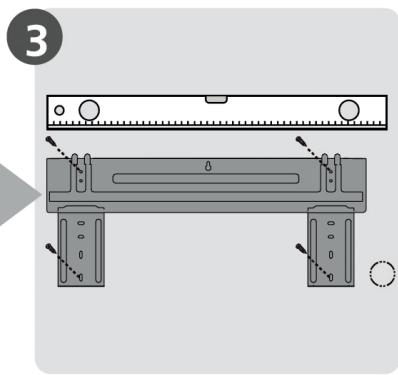

Bevestig de montageplaat aan de muur, boor een gat van 65 tot 90 mm voor de leidingen, sluit de koelmiddelleidingen en de afvoerslang aan, sluit de signaalkabel aan, wikkel de leidingen in en hang de unit aan de plaat. De installatie moet door een professional worden uitgevoerd.

Wat betekent de foutcode 'E(x)' of 'P(x)'?

Foutcodes die beginnen met E, P, F, EL, EC, PH, PL, PC duiden op een storing. Schakel de stroom uit, wacht 10 minuten en schakel vervolgens weer in. Als de code blijft verschijnen, koppel het apparaat los en neem contact op met de klantenservice.

Hoe stel ik de luchtstroomrichting in?

Gebruik de SWING/DIRECT-knop op de afstandsbediening om de verticale hoek aan te passen. Voor de horizontale hoek verplaatst u handmatig de deflectorstang. Vermijd te verticale hoeken in de koel- of ontvochtigingsmodus om condensatie te voorkomen.

Wat is de garantie op de QLIMA airconditioner?

De garantie is 24 maanden op onderdelen en 48 maanden op de compressor, gerekend vanaf de aankoopdatum. Normale slijtage (filters), installatiefouten of reparaties door niet-erkende personen zijn niet gedekt.

Kan ik een verlengsnoer gebruiken?

Nee, het is ten strengste verboden een verlengsnoer te gebruiken of de lengte van het netsnoer te wijzigen. De airconditioner moet worden aangesloten op een apart stopcontact met aarding, beschermd door een aardlekschakelaar.

Hoe onderhoud ik de buitenunit?

De buitenunit moet worden onderhouden door een erkende professional. Controleer of deze niet wordt geblokkeerd door vuil of sneeuw. Zorg er in de winter voor dat de afvoerslang niet bevriest door deze verticaal te plaatsen.

GEBRUIKSAANWIJZING SC 54xx - SC 60xx - SC 61xx QLIMA

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner Qlima. U hebt een

kwaliteitsproduct gekocht waar u, indien het verantwoordig gebruikt worden, jaren van zult genieten.

Lees eerst deze gebruiksaanwijzingen om ervoor te zorgen dat u van de maximale levensduur van uw airconditioner kunt genieten.

Wij bieden, namens de fabrikant, een garantie van 24 maanden op alle materiaaldefecten en productiefouten en een garantie van 48 maanden op de compressor van de airconditioner.

Geniet van uw airconditioner.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

142

INHOUDSOPGAVE

A VEILIGHEIDSMAATREGELEN B. SPECIFICATIES EN KENMERKEN VAN DE UNIT SCHERM BINNENUNIT

BEDRIJFSTEMPERATUUR

SPECIALE FUNCTIES

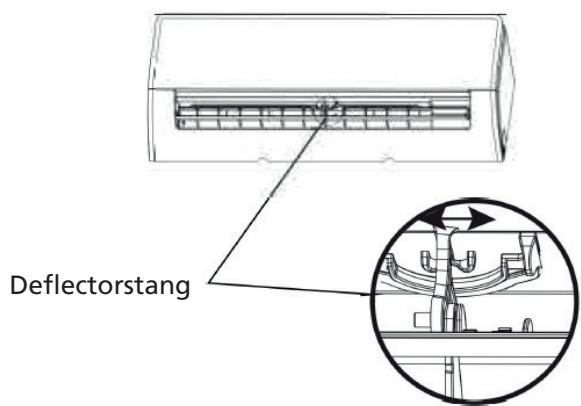

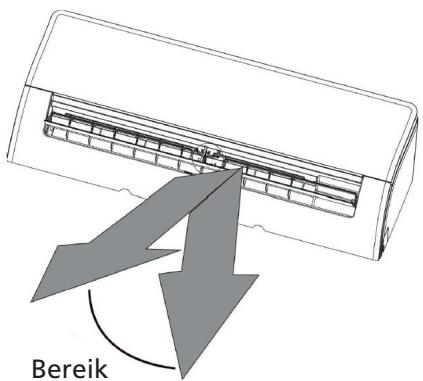

DE HOEK VAN DE LUCHTSTROMING INSTELLEN

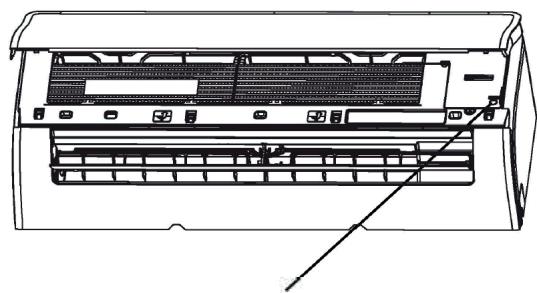

HANDMATIGE BEDIENING (ZONDER AFSTANDSBEDIENING)

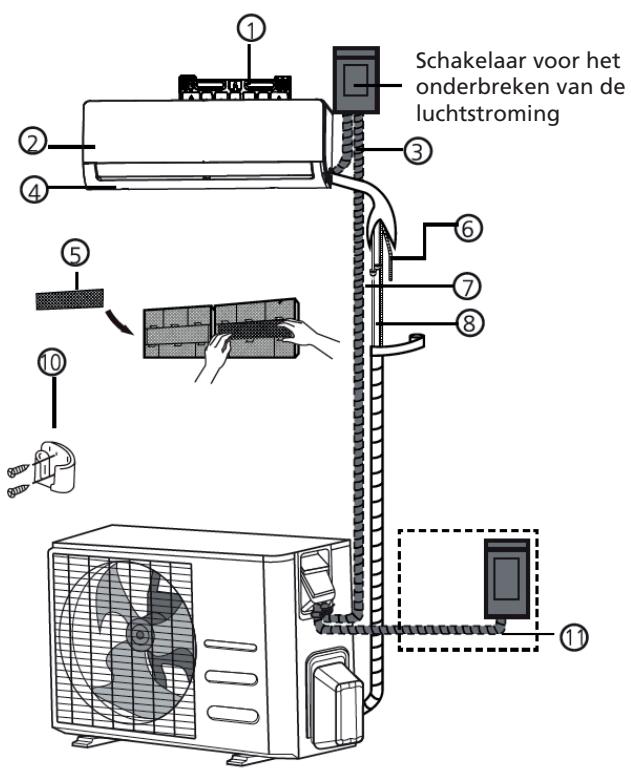

C. ZORG EN ONDERHOUD D. PROBLEEM OPLOSSEN E. ACCESSOIRES F. OVERZICHT INSTALLATIE - BINNENUNIT G. ONDERDELEN VAN DE UNIT H. INSTALLATIE BINNENUNIT

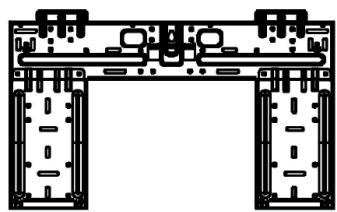

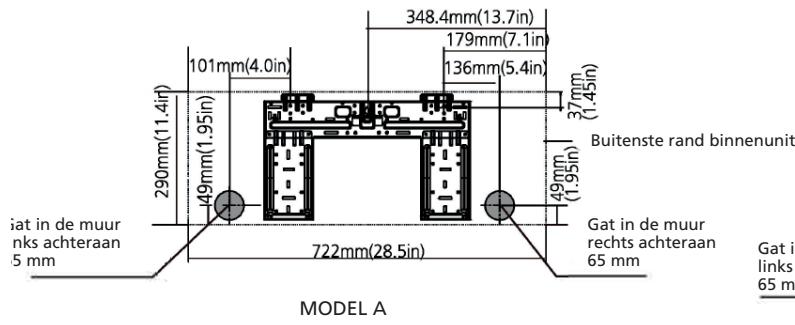

DE PLAATS VAN INSTALLATIE KIEZEN DE BEVESTIGINGSPLAAT TEGEN DE MUUR MONTEREN EEN GAT IN DE MUUR BOREN VOOR DE LEIDINGEN DE LEIDINGEN VOOR KOELMIDDEL VOORBEREIDEN DE AFVOERSLANG AANSLUITEN DE SIGNAALKABEL AANSLUITEN LEIDINGEN EN KABELS ISOLEREN DE BINNENUNIT MONTEREN

I. INSTALLATIE BUITENUNIT

DE PLAATS VAN INSTALLATIE KIEZEN AFVOERKOPPELING INSTALLEREN DE BUITENUNIT VERANKEREN DE SIGNAL- EN VOEDINGSKABELS AANSLUITEN

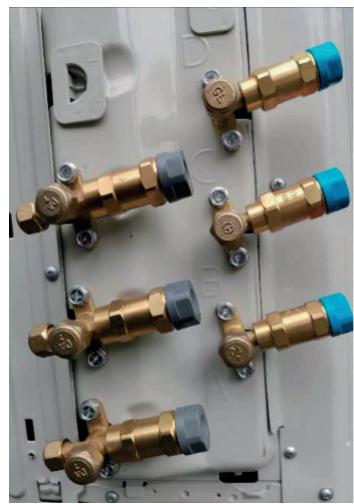

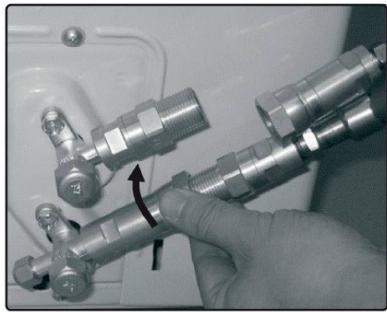

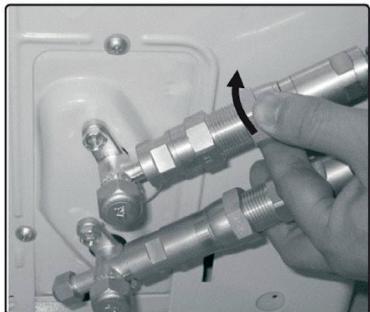

J. AANSLUITING VAN DE LEIDINGEN MET KOELMIDDEL K. ELEKTRISCHE CONTROLES EN CONTROLES OP GASLEKKEN L. TESTRUN M. GARANTIEVOORWAARDEN

BELANGRIJKE OPMERKING:

Lees deze handleiding aandachtig vóór het installeren of bedienen van uw nieuwe airconditioning. Bewaar deze handleiding voor raadpleging in de toekomst.

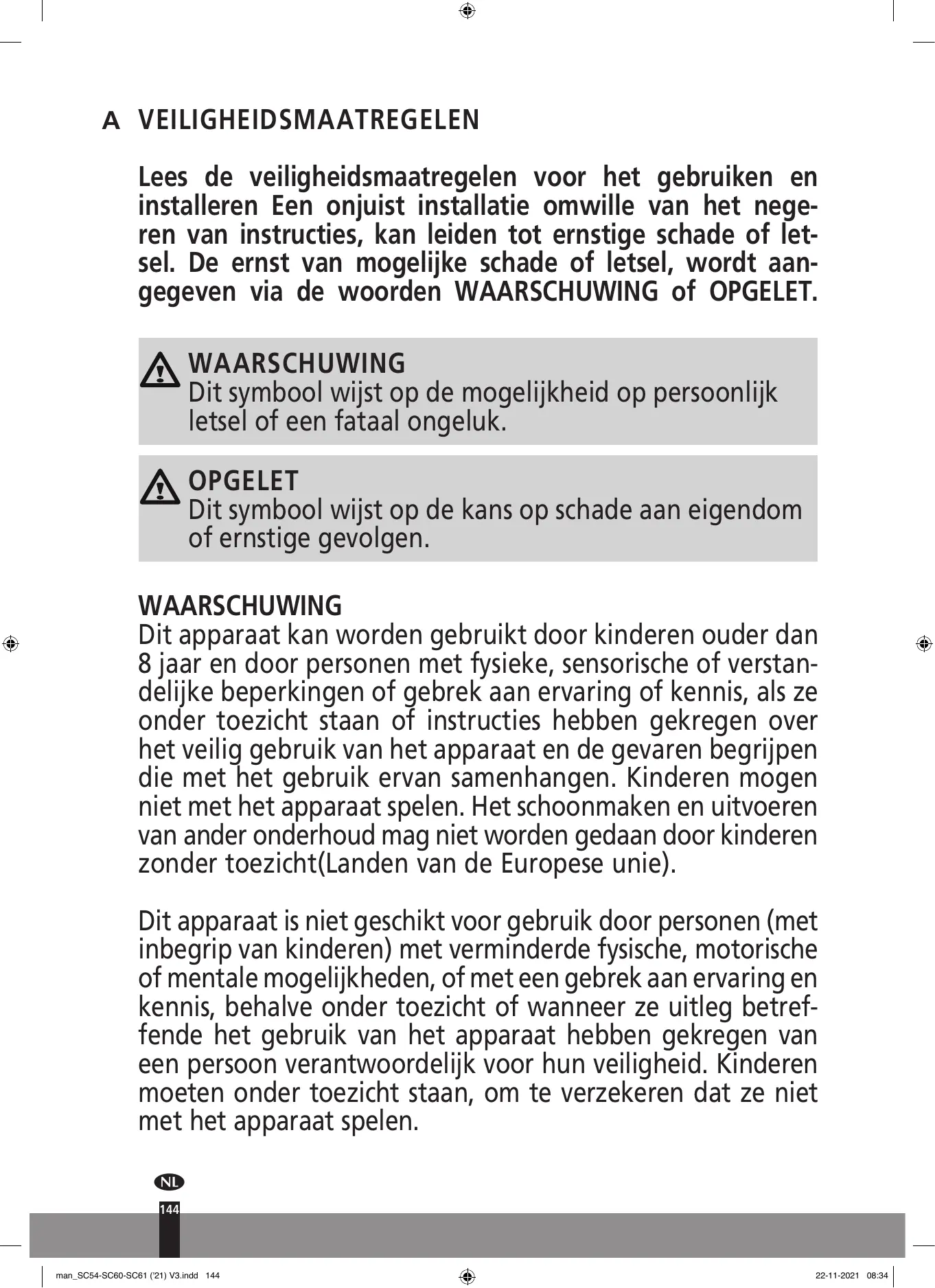

A. VEILIGHEIDSMAATREGELEN

Lees de veiligheidsmaatregelen vóór het gebruiken en installeren. Een onjuiste installatie, omwille van het negeren van instructies, kan leiden tot ernstige schade of letsel. De ernst van mogelijke schade of letsel wordt aangegeven via de woorden WAARSCHUWING of OPGELET.

WAARSCHUWING

Dit symbool wijst op de mogelijkheid op persoonlijk letsel of een fataal ongeluk.

OPGELET

Dit symbool wijst op de kans op schade aan eigendom of ernstige gevolgen.

WAARSCHUWING

Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met fysieke, sensorische of verstandelijke beperkingen of gebrek aan ervaring of kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen. Kinderen mogen niet met het apparaat spelen. Het schoonmaken en uitvoeren van ander onderhoud mag niet worden gedaan door kinderen zonder toezicht (Landen van de Europese Unie).

Dit apparaat is niet geschikt voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, motorische of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, behalve onder toezicht of wanneer ze uitleg betreffende het gebruik van het apparaat hebben gekregen van een persoon verantwoordelijk voor hun veiligheid. Kinderen moeten onder toezicht staan, om te verzekeren dat ze niet met het apparaat spelen.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN HET PRODUCT

• Als er zich een abnormale toestand voordoet (zoals een brandgeur), zet het apparaat dan onmiddellijk uit en koppel de voeding los. Bel uw verdeler voor aanwijzingen om een elektrische schok, brand of letsel te vermijden.
• Steek geen vingers, stangen of andere voorwerpen in de luchtinlaat en luchtuitlaat. Dit kan letsel veroorzaken, omdat de ventilator tegen hoge snelheid kan draaien.
• Gebruik geen brandbare sprays, zoals haarlak, lak of verf in de buurt van de unit. Dit kan brand of ontsteking veroorzaken.
• Gebruik de airconditioner niet op plaatsen in de buurt van brandbare gassen. Uitgestoten gas kan zich rond de unit verzamelen en een ontploffing veroorzaken.
• Installeer uw airconditioner niet in een vochtige ruimte, zoals een badkamer of wasplaats. Te veel blootstelling aan water kan leiden tot een kortsluiting van de elektrische onderdelen.
• Stel uw lichaam niet gedurende lange tijd rechtstreeks bloot aan gekoelde lucht.
• Laat kinderen niet met de airconditioner spelen. Kinderen in de buurt van de unit moeten te allen tijde onder toezicht staan.
• Als de airconditioner samen met kachels of andere verwarmingen gebruikt wordt, zorg dan voor een goede verluchting van de ruimte om een zuurstoftekort te vermijden.
• In bepaalde werkomgevingen, zoals keukens, serverruimtes, enz., wordt het gebruik van speciaal ontworpen airconditioners ten zeerste aanbevolen.

WAARSCHUWINGEN VOOR REINIGING EN ONDERHOUD

• Schakel het apparaat uit en koppel de voeding los vóór het reinigen. Dit nalaten kan een elektrische schok veroorzaken.
• Reinig de airconditioner niet met overmatige hoeveelheden water.
• Reinig de airconditioner niet met brandbare reinigingsmiddelen. Brandbare reinigingsmiddelen kunnen brand of vervorming veroorzaken.

OPGELET

• Schakel de airconditioner uit en koppel de voeding los wanneer u deze gedurende lange tijd niet zult gebruiken.
• Schakel de unit uit en koppel de voeding los tijdens stormachtig weer.
• Zorg ervoor dat het gecondenseerde water ongehinderd uit de unit kan lopen. Bedien de airconditioner niet met natte handen. Dit kan een elektrische schok veroorzaken.
• Gebruik het apparaat niet voor een ander doeleinde dan het bedoelde gebruik.
• Klim niet op of plaats geen voorwerpen op de buitenunit.
• Laat de airconditioner niet gedurende langere periodes werken met geopende ramen of deuren of wanneer de vochtigheid zeer hoog is.

ELEKTRISCHE WAARSCHUWINGEN

• Gebruik alleen de bijgeleverde stroomkabel. Als de stroomkabel beschadigd is, moet deze door de fabrikant, diens onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerde persoon worden vervangen, om gevaren te vermijden.
• Houd de voedingsstekker schoon. Vermijd dat er zich stof of vuil op of rond de stekker verzamelt. Vuile stekkers kunnen brand of een elektrische schok veroorzaken.
• Trek niet aan de stroomkabel om de stekker uit het stopcontact te trekken. Houd de stekker stevig vast en trek deze uit het stopcontact. Aan de kabel trekken kan deze beschadigen, met brand of een elektrische schok als gevolg.
• Pas de lengte van de stroomkabel niet aan of gebruik geen verlengkabel om de unit te voeden.
• Deel geen stopcontact met andere apparaten. Een onjuiste

of onvoldoende voeding kan brand of een elektrische schok veroorzaken.

• Het product moet tijdens de installatie gepast geaard worden of een elektrische schok kan het gevolg zijn.
• Volg voor alle elektrische werkzaamheden de plaatselijke en nationale standaarden en regelgeving inzake bedrading en de installatiehandleiding. Sluit kabels stevig aan en maak ze goed vast om te voorkomen dat de externe oppervlakken de klemmenstrook beschadigen. Slechte elektrische aansluitingen kunnen oververhitten en brand veroorzaken, naast een elektrische schok. Alle elektrische aansluitingen moeten uitgevoerd worden overeenkomstig het elektrisch aansluitschema op de panelen van de binnen- en buitenunits.
• Alle bedrading moet gepast geïnstalleerd worden, om ervoor te zorgen dat het deksel goed gesloten kan worden. Wanneer het deksel van het regelbord niet goed gesloten is, kan dit leiden tot corrosie en ervoor zorgen dat de aansluitpunten op de klemmenstrook opwarmen, vuur vatten of een elektrische schok veroorzaken.
• Wanneer de voeding op bestaande bedrading aangesloten wordt, moet een meerpolige onderbrekingsuitrusting met een minimale speling van 3 mm op alle polen en een maximale lekstroom van 10 mA en een verliesstroomschakelaar (RCD) van 30 mA voorzien worden en moet de onderbreking opgenomen worden in de aangesloten bedrading, overeenkomstig de betreffende regels.

LET OP DE SPECIFICATIES VAN DE ZEKERINGEN

De printplaat (PCB) van de airconditioner is uitgerust met een zekering om te beschermen tegen overstroom. De specificaties van de zekering zijn op de printplaat gedrukt, zoals T3.15A/250VAC, T5A/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, enz.

OPMERKING: Voor de units met R32- of R290-koelmiddel, mag alleen de explosievrije, keramische zekering worden gebruikt.

UV-C-lamp (alleen van toepassing op de units met een UV-C-lamp)

Dit apparaat is voorzien van een UV-C-lamp. Lees de volgende aanwijzingen voor het openen van het apparaat.

1. Gebruik de UV-C-lampen niet buiten het apparaat.
2. Apparaten met zichtbare schade mogen niet gebruikt worden.
3. Het op een niet zoals bedoelde manier gebruiken van het apparaat of beschadiging van de behuizing, kan leiden tot het ontsnappen van gevaarlijke UV-C-straling. UV-C-straling kan, zelfs in kleine dosissen, schadelijk zijn voor de ogen en de huid.
4. Houd voor het openen van deuren en toegangspanelen met het gevarensymbool ULTRAVIOLET STRALING rekening tijdens het uitvoeren van ONDERHOUD, het wordt aanbevolen om de voeding los te koppelen.
5. De UV-C-lamp kan niet gereinigd, gerepareerd en vervangen worden.
6. UV-C-AFSCHERMINGEN met het gevarensymbool ULTRAVIOLET STRALING mogen niet verwijderd worden.

WAARSCHUWING

Dit apparaat bevat een UV-zender. Niet in de lichtbron kijken.

1. Installatie moet door een erkend verdeler of specialist uitgevoerd worden. Een slechte installatie kan een waterlek, elektrische schok of brand veroorzaken.
2. De installatie moet worden uitgevoerd volgens de installatie-instructies. Een slechte installatie kan leiden tot een waterlek, elektrische schok of brand. (In Noord-Amerika moet de installatie uitgevoerd worden door gekwalificeerd personeel, overeenkomstig de vereisten van NEC en CEC.)
3. Neem contact op met een erkend monteur voor reparatie of onderhoud van deze unit. Dit apparaat moet geïnstalleerd worden overeenkomstig de nationale regelgeving voor elektrische bedrading.
4. Gebruik alleen de inbegrepen accessoires, onderdelen en de opgegeven onderdelen voor installatie. Het gebruiken van niet-standaard onderdelen kan een waterlek, elektrische schok, brand veroorzaken of de unit doen vallen.
5. Installeer de unit op een stevige plaats die het gewicht van de unit kan dragen. Als de gekozen plaats het gewicht van de unit niet kan dragen of wanneer de installatie niet goed uitgevoerd wordt, kan de unit vallen en ernstig letsel en ernstige schade veroorzaken.
6. Installeer de afvoerleidingen overeenkomstig de aanwijzingen in deze handleiding. Slechte afvoer kan waterschade aan uw huis en eigendom veroorzaken.
7. Units die uitgerust zijn met een elektrische hulpverwarming mogen niet op een afstand van minder dan 1 meter (3 feet) van brandbare materialen geplaatst worden.
8. Als er zich brandbaar gas rond de unit verzamelt, kan dit brand veroorzaken.
9. Sluit de voeding niet opnieuw aan voordat alle werken voltooid zijn.
10. Vraag bij het verplaatsen of op een nieuwe plaats installeren van de airconditioner raad aan ervaren onderhoudsmonteurs voor het loskoppelen en opnieuw installeren van de unit.
11. Lees, voor het installeren van het apparaat op zijn steun, de informatie in de delen "installatie binnenunit" en "installatie buitenunit" voor details.

Opmerking over gefluoreerde gassen (Niet van toepassing op de unit met R290-koelmiddel)

1. De airconditioning bevat gefluoreerde broeikasgassen. Voor specifieke informatie over het type gas en de hoeveelheid, raadpleeg het betreffende label op

de unit of de "Gebruikshandleiding - Productfiche" in de verpakking van de buitenunit. (Alleen producten in de Europese Unie).

1. Installatie, onderhoud en reparaties van deze unit moeten uitgevoerd worden door een gecertificeerd technicus.
2. Ontmanteling en recyclage moeten uitgevoerd worden door een gecertificeerd technicus.
3. Voor apparatuur die gefluoreerde broeikasgassen bevat in hoeveelheden van 5 ton CO2-equivalent of meer, maar minder dan 50 ton CO2-equivalent, indien het systeem is uitgerust met een lekdetectiesysteem, moet er minstens elke 24 maanden op lekken gecontroleerd worden.
4. Wanneer de unit is gecontroleerd op lekken, wordt een gedetailleerde archivering van alle controles sterk aanbevolen.

WAARSCHUWING bij het gebruik van R32/R290-koelmiddel

• Wanneer brandbaar koelmiddel gebruikt wordt, moet het apparaat opgeslagen worden in een goed geventileerde ruimte met afmetingen die overeenstemmen met de gespecificeerde afmetingen voor bedrijf.

Voor modellen met R32-koelmiddel:

Het apparaat moet worden geïnstalleerd, gebruikt en bewaard in een kamer met een oppervlakte van meer dan 4 m². Voor modellen met R290-koelmiddel moet het apparaat worden geïnstalleerd, gebruikt en bewaard in een kamer met een oppervlakte van meer dan:

<=9000 Btu/h units: 13 m²

9000 Btu/h en <=12000 Btu/h units: 17 m² 12000 Btu/h en <=18000 Btu/h units: 26 m² 18000 Btu/h en <=24000 Btu/h units: 35 m²

• Herbruikbare mechanische aansluitingen en koppelingen met ontluchtingen zijn binnenshuis niet toegelaten. (EN standaard vereisten).
• Mechanische aansluitingen die binnenshuis gebruikt worden, mogen niet meer dan 3 g/jaar verliezen bij 25% van de maximaal toegestane druk. Wanneer mechanische aansluitingen binnenshuis opnieuw gebruikt worden,

moeten de dichtingen vernieuwd worden. Wanneer koppelingen met ontluchting binnenshuis opnieuw gebruikt worden, moet de ontluchting opnieuw gefabriceerd worden. (UL standaard vereisten)

• Wanneer mechanische aansluitingen binnenshuis opnieuw gebruikt worden, moeten de dichtingen vernieuwd worden. Wanneer koppelingen met ontluchting binnenshuis opnieuw gebruikt worden, moet de ontluchting opnieuw gefabriceerd worden. (IEC standaard vereisten)
• Mechanische aansluitingen die binnenshuis gebruikt worden, moeten conform ISO 14903 zijn.

Europese richtlijnen voor verwijdering

De markering op het product of in de documentatie geeft aan dat elektrisch afval en elektrische apparatuur niet samen met algemeen/huishoudelijk afval verwijderd mag worden.

Juiste verwijdering van dit product

(Elektrisch afval & elektrische apparatuur)

Dit apparaat bevat koelmiddel en andere mogelijk gevaarlijke stoffen. Bij het verwijderen van dit apparaat vereist de wet een speciale inzameling en behandeling.

Verwijder dit product niet als huishoudelijk afval of als niet-gesorteerd gemeentelijk afval.

Voor het verwijderen van dit apparaat hebt u de volgende opties:

• Breng het apparaat naar het aangewezen gemeentelijk inzamelpunt voor elektronisch afval. Bij het kopen van een nieuw apparaat zal de handelaar het oude apparaat gratis terugnemen.
• De fabrikant zal het oude product gratis terugnemen. Verkoop het apparaat aan erkende handelaars in oud ijzer.

OPMERKING

Dit apparaat in het bos of op andere plaatsen in de natuur achterlaten, brengt uw gezondheid in gevaar en is slecht voor het milieu. Gevaarlijke stoffen kunnen in het grondwater lekken en in de voedselketen terechtkomen.

B SPECIFICATIES EN KENMERKEN VAN DE UNIT

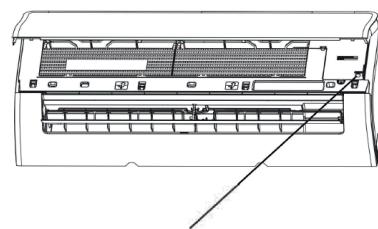

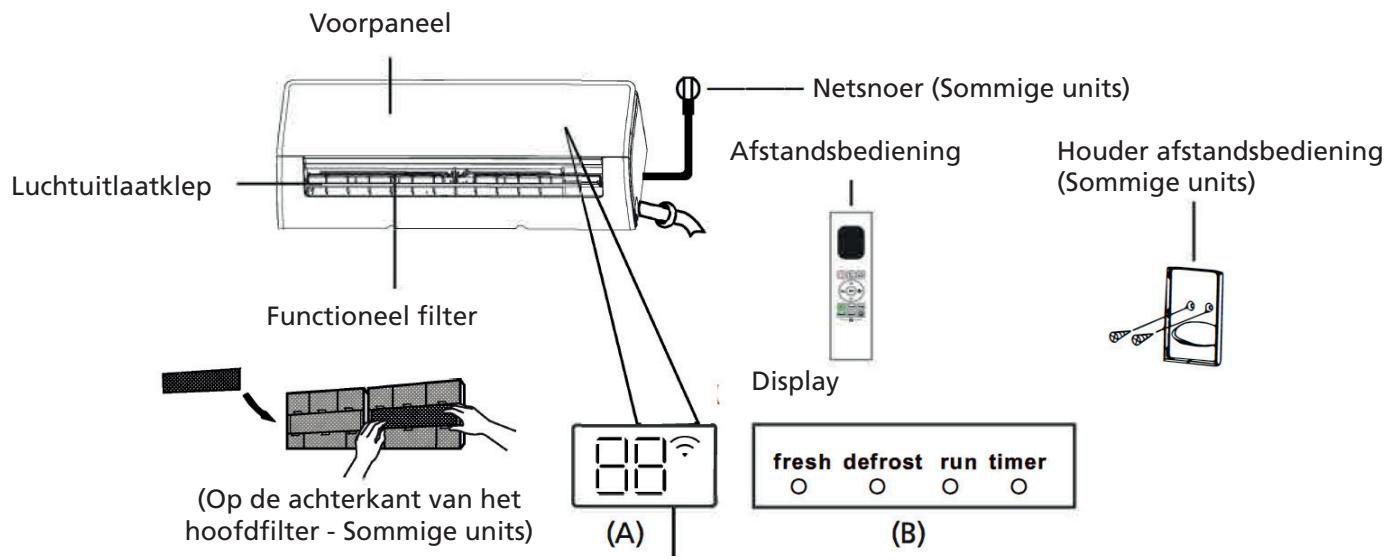

Scherm binnenunit

OPMERKING: Verschillende modellen hebben verschillende voorpanelen en schermen. Niet alle hieronder beschreven schermcodes zijn beschikbaar voor de airconditioner die u gekocht hebt. Controleer het scherm van de binnenunit van de unit die u gekocht hebt.

Afbeeldingen in deze handleiding zijn ter verduidelijking. De werkelijke vorm van uw binnenunit kan lichtjes afwijken. De werkelijke vorm zal voorrang hebben.

"fresh" wanneer de functie Vers en UV-C-lamp (indien uitgerust) geactiveerd is (sommige units)

"defrost" wanneer de ontdooifunctie geactiveerd is.

"run" wanneer de unit ingeschakeld is.

"timer" wanneer TIMER ingesteld is.

"wide" wanneer de functie Draadloze bediening geactiveerd is (sommige units)

"BB" Geeft de temperatuur, bedrijfsfunctie en foutcodes weer:

"nn" gedurende 3 seconden wanneer:

• TIMER AAN ingesteld is (als de unit UIT staat, blijft "On" aan wanneer TIMER AAN ingesteld is)
• De functie VERS, UV-C-lamp, SWING, TURBO, ECO of STIL is ingeschakeld

"QF" gedurende 3 seconden wanneer:

• TIMER UIT is ingesteld
• De functie VERS, UV-C-lamp, SWING, TURBO, ECO of STIL is uitgeschakeld

"df" tijdens ontdooien

"FP" wanneer de functie 8°C verwarmen ingeschakeld is (sommige units)

" [L " wanneer de functie Actief reinigen ingeschakeld is (Voor het Inverter split-type) wanneer de unit zichzelf reinigt (Voor het type met vast toerental)

Bedrijfstemperatuur

Wanneer uw airconditioner buiten de volgende temperatuurbereiken wordt gebruikt, kunnen bepaalde veiligheidsfuncties worden geactiveerd en ervoor zorgen dat de unit wordt uitgeschakeld.

Inverter split-type

	KOEL-modus	HEAT-modus	DROOG-modus
Kamertemperatuur	16°C - 32°C	0°C - 30°C	10°C - 32°C
Buitentemperatuur	0°C - 50°C	-15°C - 30°C	0°C - 50°C
	-15°C - 50°C
	(Voor modellen met koel-systemen voor rage temperaatuur.)
	0°C - 52°C		0°C - 52°C
	(Voor speciale tropische modellen)		(Voor speciale tropische modellen)

VOOR BUITENUNITS MET EEN ELEKTRISCHE HULPVERWARMING

Wanneer de buitentemperatuur lager is dan 0°C, raden we sterk aan om de voeding van de unit te allen tijde ingeschakeld te houden, om een probleemloze ononderbroken werking te verzekeren.

Type met vast toerental

	KOEL-modus	HEAT-modus	DROOG-modus
Kamertemperatuur	16°C - 32°C	0°C - 30°C	10°C - 32°C
Buitentemperatuur	18°C - 43°C	-7°C - 24°C	11°C - 43°C
	-7°C - 43°C(Voor modellen met koel-systemen voor lage temperaatuur.)		18°C - 43°C
	18°C - 52°C(Voor speciale tropische modellen)		18°C - 52°C(Voor speciale tropische modellen)

OPMERKING: Relatieve vochtigheidsgraad in de kamer lager dan 80%. Als de airconditioner blijft werken wanneer dit getal hoger is, kan er zich condensatie op het oppervlak van de airconditioner vormen. Stel de verticale luchtuitlaatkleppen op de maximale hoek (verticaal naar de grond gericht) en stel de ventilatormodus op HOOG in.

Doe de volgende zaken om de prestaties van uw unit verder te optimaliseren:

Houd deuren en vensters gesloten. - Beperk het energieverbruik door de functies TIMER AAN en TIMER UIT te gebruiken. - Blokkeer geen luchtinlaten of luchtuitlaten. - Inspecteer en reinig luchtfilters regelmatig.

Een handleiding voor het gebruik van de infrarood afstandsbediening is niet inbegrepen bij de documentatie. Niet alle functies zijn beschikbaar voor de airconditioner; controleer het scherm op de binnenunit en de afstandsbediening van de unit die u gekocht hebt.

Andere functies

• Automatisch opnieuw starten (sommige units)

Als de voeding van de unit wegvalt, zal deze automatisch opnieuw starten met de vorige instellingen zodra er terug

voeding is.

Antischimmel (sommige units)

Bij het uitschakelen van de unit in de modi KOELEN, AUTO (KOELEN) of DROGEN, zal de airconditioner blijven werken met zeer laag vermogen om gecondenseerd water te drogen en de groei van schimmel te voorkomen.

Draadloze bediening (sommige units)

Met draadloze bediening kunt u uw airconditioner regelen met uw mobiele telefoon en een draadloze verbinding.

Toegang tot het USB-apparaat, vervanging, onderhoudsactiviteiten mogen alleen uitgevoerd worden door professionele monteurs.

Geheugen hoek luchtuitlaatkleppen (sommige units)

Wanneer u de unit inschakelt, zullen de luchtuitlaatkleppen automatisch naar de vorige hoek gaan.

• Functie Actief reinigen (sommige units)

-- De Actief reinigen-technologie wast stof weg wanneer dit zich op de warmtewisselaar hecht, door automatisch te bevriezen en daarna snel te ontdooien. Een "pi-pi"-geluid zal hoorbaar zijn. De handeling Actief reinigen wordt gebruikt om meer condensatie te produceren om het reinigingseffect te verbeteren en de koude lucht zal afgeblazen worden. Na het reinigen zal het interne luchtwiel in werking blijven met warme lucht om de verdamper droog te blazen en de binnenkant schoon te houden. -- Wanneer deze functie ingeschakeld is, zal het scherm van de binnenunit "CL" weergeven, na 20 tot 130 minuten zal de unit automatisch uitschakelen en de functie Actief reinigen annuleren. -- Bij sommige units zal het systeem het proces voor reiniging met hoge temperatuur starten, de temperatuur van de luchtuitlaat wordt zeer hoog.

Blijf uit de buurt van de luchtuitlaat. Dit zal ook zorgen voor een toename van de kamertemperatuur.

Luchtstroming weg van het lichaam (sommige units)

Deze functie voorkomt dat lucht naar het lichaam geblazen wordt en biedt u een aangename, zachte koeling.

• Detectie lek koelmiddel (sommige units)

Het scherm van de binnenunit zal automatisch "ELOC" weergeven of er zullen LEDs knipperen (afhankelijk van het model) wanneer er een lek van koelmiddel gedetecteerd wordt.

• Slaapmodus

De functie SLAAP wordt gebruikt om het energieverbruik te verminderen wanneer u slaapt (en u niet dezelfde temperatuurinstelling nodig hebt om comfortabel te blijven). Deze functie kan alleen via de afstandsbediening geactiveerd worden. En de functie SLAAP is niet beschikbaar in de modi VENTILATOR of DROGEN. Druk op de knop SLAAP wanneer u klaar bent om te gaan slapen. In de modus KOELEN zal de unit de temperatuur verhogen met 1°C na 1 uur en nog eens met 1°C na het volgende uur.

In de modus VERWARMEN zal de unit de temperatuur verlagen met 1°C na 1 uur en nog eens met 1°C na het volgende uur.

De slaapfunctie zal na 8 uur stoppen en het systeem zal in werking blijven met deze instellingen.

OPMERKING: De volgende functies zijn niet beschikbaar voor multi-split airconditioners: de functie Actief reinigen, de functie Stil, de functie windrichting weg van het lichaam, de functie detectie lek van het koelmiddel en de Eco-functie.

De hoek van de luchtstroming instellen

De verticale hoek van de luchtstroming instellen

Gebruik, met de unit ingeschakeld, de knop SWING/RICHTEN op de afstandsbediening om de richting (verticale hoek) van de luchtstroming in te stellen. Raadpleeg de handleiding van de afstandsbediening voor meer informatie.

OPMERKING OVER DE HOEK VAN DE LUCHTUITLAATKLEPPEN

Stel, in de modus KOELEN of DROGEN, de luchtuitlaatklep niet in op een te verticale hoek gedurende een langere periode. Dit kan ervoor zorgen dat het water op de uitlaatklep condenseert, wat op uw vloer of meubels zal druppelen. De luchtuitlaatklep, in de modus KOELEN of VERWARMEN, op een te verticale hoek instellen, kan de prestaties van de unit verminderen omwille van de beperkte luchtstroming.

OPMERKING: Stel, overeenkomstig de vereisten van de relatieve standaarden, de verticale luchtuitlaatklep in op de maximale hoek tijdens het testen van het verwarmingsvermogen.

De horizontale hoek van de luchtstroming instellen

De horizontale hoek van de luchtstroming moet handmatig ingesteld worden. Neem de richtstang (zie Afb. B) vast en pas deze handmatig aan volgens uw gewenste richting. Bij sommige units kan de horizontale hoek van de luchtstroming ingesteld worden met de afstandsbediening. Raadpleeg de handleiding van de afstandsbediening.

Handmatige bediening (zonder afstandsbediening)

OPGELET

De knop voor handmatige bediening is alleen bedoeld voor testdoeleinden en noodgevallen. Gebruik deze functie niet, tenzij de afstandsbediening verloren is en het absoluut noodzakelijk is. Gebruik de afstandsbediening om de unit opnieuw in te schakelen en de normale werking te hervatten. De unit moet uitgeschakeld worden voor handmatige bediening.

Om uw unit handmatig te bedienen:

1. Open het voorpaneel van de binnenunit.
2. Zoek de knop HANDMATIGE BEDIENING aan de rechterkant van de unit.
3. Druk een keer op de knop HANDMATIGE BEDIENING om de modus GEFORCEERD AUTOMATISCH te activeren.
4. Druk opnieuw op de knop HANDMATIGE BEDIENING om de modus GEFORCEERD KOELEN te activeren.
5. Druk een derde keer op de knop HANDMATIGE BEDIENING om de unit UIT te schakelen.
6. Sluit het voorpaneel.

Afb. A

OPMERKING: Beweeg de luchtuitlaatklep niet met de hand. Dit zal ervoor zorgen dat de uitlaatklep niet meer gesynchroniseerd is. Wanneer dit voorvalt, schakelt u de unit uit en trekt u de stekker enkele minuten uit het stopcontact. Start de unit daarna opnieuw. Dit zal de luchtuitlaatklep resetten.

OPGELET

Plaats geen vingers in of in de buurt van de blazer en de aanzuigkant van de unit. De hogesnelheidsventilator in de unit kan letsel veroorzaken.

Afb. B

Knop voor handmatige bediening

C ZORG EN ONDERHOUD

Uw binnenunit reinigen

VOOR REINIGING OF ONDERHOUD

SCHAKEL UW AIRCONDITIONER ALTIJD UIT EN KOPPEL DE VOEDING LOS VOOR HET REINIGEN OF UITVOEREN VAN ONDERHOUD.

OPGELET

Gebruik alleen een zachte, droge doek om de unit schoon te vegen. Als de unit zeer vuil is, kunt u een doek geweekt in warm water gebruiken om de unit schoon te vegen.

• Gebruik geen chemicaliën of chemisch behandelde doeken om de unit schoon te maken.
• Gebruik geen benzeen, verfthinner, schuurpoeder of andere oplosmiddelen om de unit schoon te maken. Ze kunnen ervoor zorgen dat het plastic oppervlak scheurt of vervormt.
• Gebruik geen water warmer dan 40° C om het voorpaneel schoon te maken. Dit kan ervoor zorgen dat het paneel vervormt of verkleurt.

Uw luchtfilter reinigen

Een verstopte airconditioner kan het koelrendement van uw unit verminderen en kan ook slecht voor uw gezondheid zijn. Zorg ervoor dat het filter iedere twee weken gereinigd wordt.

1. Til het voorpaneel van de binnenunit op.
2. Druk op het lipje op het einde van de filter om de greep los te maken, til het op en trek het naar u toe.
3. Trek nu het filter uit het apparaat.
4. Wanneer uw filter een klein filter voor luchtverversing heeft, klik dit dan los van het grote filter. Reinig dit filter voor luchtverversing met een draagbare stofzuiger.
5. Reinig het grote luchtfilter met warm zeepsop. Zorg ervoor dat u een zacht reinigingsmiddel gebruikt.
6. Spoel het filter met schoon water en schud daarna het teveel aan water van het filter.
7. Laat het drogen op een koele, droge plaats en stel het niet bloot aan direct zonlicht.
8. Klik het filter voor luchtverversing na het drogen opnieuw op het grotere filter en schuif het opnieuw in de binnenunit.
9. Sluit het voorpaneel van de binnenunit.

OPGELET

Raak het filter voor luchtverversing (Plasma) niet aan binnen de 10 minuten na het uitschakelen van de unit.

OPGELET

Schakel de unit uit en koppel de voeding los voor het vervangen of reinigen van het filter. - Raak tijdens het vervangen van het filter de metalen onderdelen in de unit niet aan. U kunt zich snijden aan de scherpe randen. - Gebruik geen water om de binnenkant van de binnenunit te reinigen. Dit kan de isolatie vernietigen en een elektrische schok veroorzaken. - Stel het filter niet bloot aan direct zonlicht tijdens het drogen. Dit kan ervoor zorgen dat het filterpaneel krimpt en vervormt of verkleurt.

Herinneringen voor luchtfilters (Optioneel)

Herinnering voor het reinigen van het luchtfilter

Na 240 bedrijfsuren, zal "CL" knipperen op het scherm van de binnenunit. Dit is een herinnering om uw filter te reinigen. Na 15 seconden zal het scherm opnieuw de vorige informatie weergeven.

Druk om de herinnering te resetten 4 keer op de LED-knop op uw afstandsbediening of druk 3 keer op de knop HANDMATIGE BEDIENING. Als u de herinnering niet reset, zal de indicator "CL" opnieuw knipperen wanneer u de unit opnieuw start.

Herinnering voor het vervangen van het luchtfilter

Na 2880 bedrijfsuren, zal "nF" knipperen op het scherm van de binnenunit. Dit is een herinnering om uw filter te vervangen. Na 15 seconden zal het scherm opnieuw de vorige informatie weergeven.

Druk om de herinnering te resetten 4 keer op de LED-knop op uw afstandsbediening of druk 3 keer op de knop HANDMATIGE BEDIENING. Als u de herinnering niet reset, zal de indicator "nF" opnieuw knipperen wanneer u de unit opnieuw start.

OPGELET

• Alle onderhoudswerken en het reinigen van de buitenunit moeten uitgevoerd worden door een erkende verdeler of een bevoegde serviceprovider.
• Alle reparaties aan de unit moeten worden uitgevoerd door een erkende verdeler of een bevoegde serviceprovider.

Onderhoud - Lange periodes van niet-gebruik

Doe het volgende wanneer u van plan bent om uw airconditioner lange tijd niet te gebruiken:

Reinig alle filters

Schakel de functie VENTILATOR in tot de unit volledig droog is

Schakel de unit uit en koppel de voeding los

Haal de batterijen uit de afstandsbediening

Onderhoud - Inspectie voor het seizoen

Doe het volgende na lange periodes van niet-gebruik of voor periodes van regelmatig gebruik:

Controleer op beschadigde bedrading

Reinig alle filters

Controleer op lekken

Vervang de batterijen

Verzeker dat er niets de luchtinlaten en luchtuitlaten blokkeert

PROBLEMEN OPLOSSEN

VEILIGHEIDSMAATREGELEN

Als er zich EEN van de volgende situaties voordoet, schakel uw unit dan onmiddellijk UIT!

• Het netsnoer is beschadigd of abnormaal warm. U merkt een brandgeur.
• De unit maakt veel of abnormaal geluid.
• Een zekering of de stroomonderbreker schakelt regelmatig uit. Water of voorwerpen vallen in of uit de unit.

PROBEER DEZE ZAKEN NIET ZELF OP TE LOSSEN! NEEM ONMIDDELLIJK CONTACT OP MET EEN BEVOEGDE SERVICEPROVIDER!

Vaak voorkomende problemen

De volgende problemen zijn geen storing en zullen in de meeste gevallen geen reparaties vereisen.

Probleem	Mogelijk oorzaken
De unit schakelt Niet aan na het drukken op de AAN/UIT-knop	De unit kan pas na 3 minuten wachten aangezet worden om overbelasting te voorkomen. De unit kan na uitzetten pas drie minutes later opnieuw aangezet worden.
De unit schakelt over van de modus KOELEN/VERWARMEN�naar de modus VENTILATOR	De unit kan de instelling wijzigelen om te voorkomen dat er vorst op de unit gezormd worden. Zodra de temperatuur stijgt, za de unit opnieuw werken in de voordien geselecteerde modus.
	De insteltemperatuur ward bereikt. Op dit punt zal de unit de compressor uitschakelen. De unit zal verder werken als de temperatuur opnieuw schommelt.
De binnenunit verspreidt een witte mist	In vochtige regio's zar een groot temperatuurverschilussen de lustch in de kamer en de behandelde lustch een witte mist veroorzaken.
Zowel de binnen- als buitenunit verspreiden een witte mist	Als de unit na ontdooien opnieuw opstart in de modus VERWARMEN kan er een witte mist verspreid worden door het vocht dat gezormd wardijdens het ontdooien.
De binnenunit maakt lawaai	Er is möglich een geluid van stromende lustch hourbaar wanner de luchtklep maar een andereplaats beweegt.
	Er kan een krakend geluid hourbaar+zijn na het werken in de modus VERWARMEN vanwege het uitzetten en krimpen van de plastic onderdelen van de unit.
Zowel de binnen- als buitenunits maken geluiden	Een laag sissend geluidijdens werkung: Dit is normalaal en wordenveroorzaakt door het koelmiddel dat door zowel de binnen- als de buitenunits stroomt.
	Laag sissend geluid wanner het systeme opstart, net stopte met draieren of aan het ontdooien is: Dit geluid is normalaal en wordenvero-zakt door het koelmiddel dat stop of van richting verandert.
	Krakend geluid: Het normalaal uitzetten en krimpen van plastic en metalen onderdelenveroorzaakt door temperatuurwijzigingenijdens werkung kan krakende geluidenveroorzaken.
De buitenunit maakt geluiden	De unit zar verschillende geluiden maken, Gebaseerd op de huidige bedrijfsmodus.
Er wordt stof verspreid door de binnen- of buitenunit	Er kan zichijdens langere periodes van inactiviteit stof ophopen op de unit. Dit stof zar verspreid worden als de unit aangezet worden. Dit kan voorkomen worden door de unitijdens langere periodes van inactiviteit te bedekken.
De unit verspreidt een wieze geur	De unit kan geuren absorberen vanuit de omgeving (zoals van meubilair, koken, sigaretten, enz.) Deze geuren zullenijdens de werkung verspreid worden.
	De filters van de unit+zijn beschimmeld en moeten gereinigd worden.
De ventilator van de buitenunit werknet Niet	Tijdens werkung worden de slelheid van de ventilator geregold voor een optimale werkung.
De werkung is onregelmatig, onvoor-spelbaar of de unit reageert Niet	Storingen van masten voor mobiele Telefonie en versterkers hunnen ervoor zorgen dat de unit Nietaar behoren werkct. Probeer in dit geval het volgende:Schakel de voeding uit en daarna wee in.Druk op de AAN/UIT-knop op de afstandsbediening om het apparaat opnieuw in werkung te zetten.

OPMERKING: Neem als het probleem aanhoudt contact op met een plaatselijke verdeler of uw dichtstbijzijnde servicecentrum. Geef ze een gedetailleerde beschrijving van de fout en het modelnummer.

Problemen oplossen

Controleer bij problemen de volgende zaken voordat u contact opneemt voor reparatie.

Probleem	Mogelijk oorzaken	Oplossing
Slechte koeling	De temperatuur is möglich hoger ingesteld dan de kamertemperatuur	Stel de temperatuur lager in
	De warmtewisselaar op de binnen-of buitenunit is vuil	Reinig de vuile warmtewisselaar
	Het luchtfilter is vuil	Verwijder het filter en reinig het volgens de instructies
	De luchtinaat, -uitlaat of beiden+zijngeblokkeerd	Zet de unit uit, verwijder de obstructie en zet de unit terug aan
	Deuren en ramen staan open	Zorg ervoor dat alle deuren en ramen tijdens gebruik gesloten+zijn
	Er worden overmatige warmte opge-wekt door zonlicht	Sluit vensters en gordijnen bijperiodes van groe warmte ofheldere zonneschijn
	Er bevinden zich te veel warm-tebronnen in de kamer (mensen, computers, elektronische appara-tuur, enz.)	Verminder het aantal warmte-bronnen
	Laag peil van het koelmiddel van-wege eenlek of langdurig gebruik	Controler op lekken, zich het koelcircuit opnieuw af en vul koel-middel bij
	De functie STIL is geactiveerd (opti-onele functie)	De functie STIL kan de prestaties verminderen door de werkings-frequentie te verlagen.Schakel de functie STIL uit.
De unit werkt nicht	Stroomonderbreking	Wacht tot de stroomtoevoerhersteld is
	De unit is uitgeschakeld	Zet de unit aan
	Dezekering is doorgebrand	Vervang dezekering
	De batterijen van de afstands-bediening+zijn leeg	Vervang de batterijen
	De 3-minuten verilgheidsfunctie van de unit is geactiveerd	Wacht drie minuten na het opnieuw aanzetten van de unit
	Timer is geactiveerd	Zet de timer uit
De unit start en stopt regelmatig	Er bevindt zich te veel of te weinig koelmiddel in het systeme	Controler op lekken en vul koel-middel bij.
	Er is Niet samendrukbaar gas of vloeistof in het systeme terecht-gekomen.	Verwijder het gas of de vloeistof en vul het systeme opnieuw met koelmiddel
	De compressor is defect	Vervang de compressor
	De spanning is te hoog of te laag	Installer een manostaat om de spanning te regelen
Slechte verwarming	Het is buiten extreem koud	Gebruik een bijkomend verwarmingsapparaat
	De koude lucht kommt binnen door deuren en vensters	Zorg ervoor dat alle deuren en ramen tijdens gebruik gesloten+zijn
	Laag peel van het koelmiddel van-wege eenlek of langdurig gebruik	Controler op lekken, zich het koelcircuit opnieuw af en vul koelmiddel bij
Indicatielampje knippert voortdurend	De unit kan stoppen of veilig verder werken. Wacht ongeveer 10 minuten als het indicatielampje blijft knipperen of als er een foutcode verschijnt. Het probleem lost zichzelf möglichk op. Schakel, als dit nicht het geval is, de voeding uit en daarna opnieuw in. Zet de unit aan. Schakel als het probleem aanhoudt de voeding uit en neem contact op met uw dichtstbijzijnde servicecentrum.
De foutdcode worden weergegeven en begint met de volgende letters op het scherm van de binnenunit:E(x), P(x), F(x)EH(xx), EL(xx), EC(xx)PH(xx), PL(xx), PC(xx)

OPMERKING: Als uw probleem aanhoudt na het uitvoeren van bovenstaande controles en diagnostiek, schakel uw unit dan onmiddellijk uit en neem contact op met een erkend servicecentrum.

ACCESSOIRES

De airconditioner wordt geleverd met de volgende accessoires. Gebruik alle installatieonderdelen en accessoires om de airconditioner te installeren. Een onjuiste installatie kan leiden tot een waterlek, elektrische schok en brand of kan leiden tot een slechte werking van de apparatuur.

De items die niet bij de airconditioner inbegrepen zijn, moeten afzonderlijk gekocht worden.

Naam van de acces-soires	Aantal(stuks)	Vorm	Naam van de acces-soires	Aantal(stuks)	Vorm
Handleiding	2~3		Afstandsbediening	1
Afvoeraansluiting(veur modellen met koeling en verwar-ming)	1		Batterij	2
Dichting (veur model-len met koeling en verwarming)	1		Houder afstandsbedie-ning (optioneel)	1
Bevestigingsplaat	1		Bevestigingschroef voor de houder van de afstandsbediening (optioneel)	2
Anker	5~8(afhanke-lijk van het model)		Klein filter(Moet tijdens de instal- latie van het apparaat op dechterkant van het hoofdluchtfilter geinstalleerd worden door een erkend techn- nicus)	1~2(afhanke- lijk van het model)
Bevestigingsschroefmontageplaat	5~8(afhanke-lijk van het model)

Naam	Vorm	Aantal (Stuks)

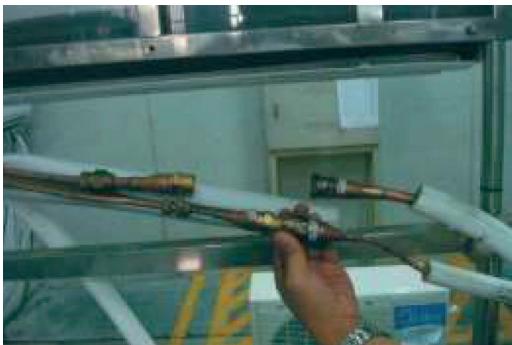

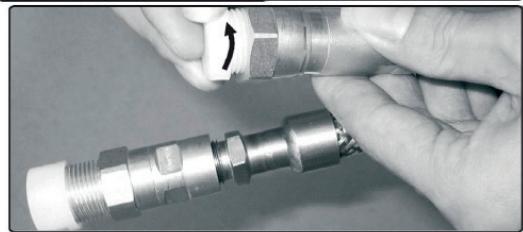

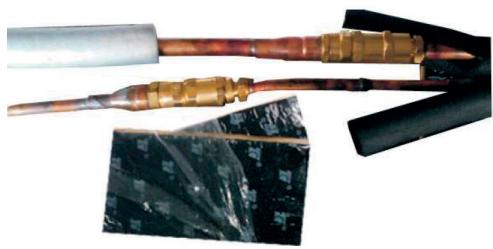

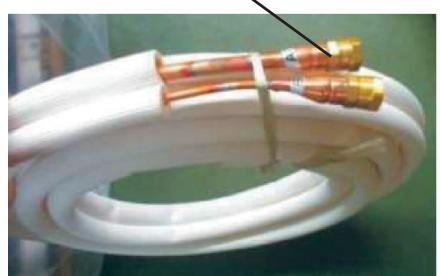

Een koelmiddelleiding snel aanslui-ten		1
Geluidsdempend kussen		2 (gebrukt om de snelkoppelingen te omwikkelen)
Isolatievel		2 (Op de snelkoppelingen van de leiding aanbrengen)

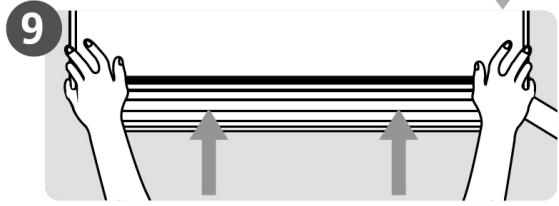

F OVERZICHT INSTALLATIE - BINNENUNIT

1. De plaats van installatie selecteren

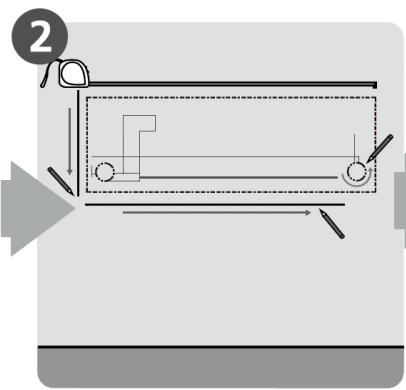

2. De positie van het gat in de muur bepalen

3. De bevestigingsplaat monteren

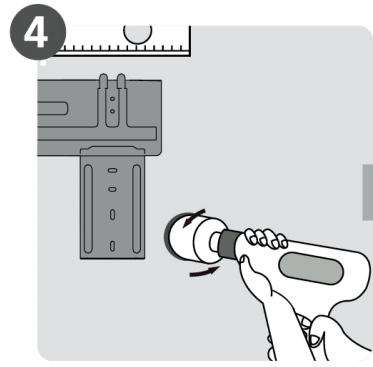

4. Het gat in de muur boren

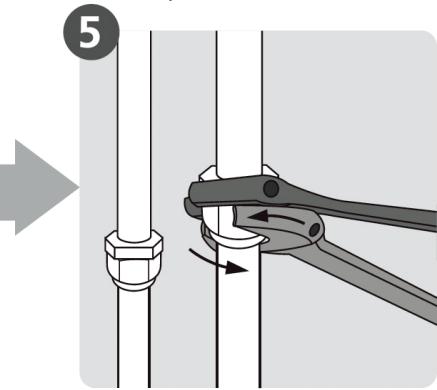

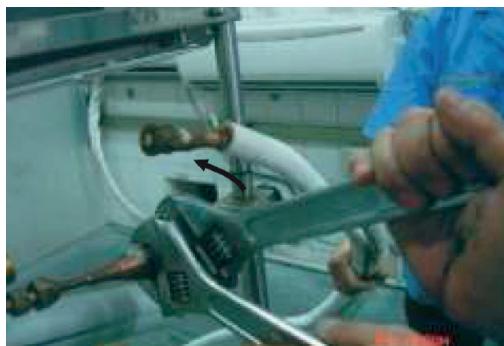

5. Leidingen aansluiten

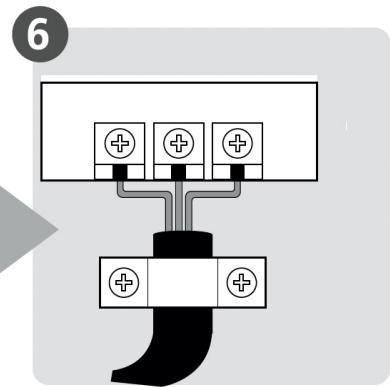

6. Bedrading aansluiten (niet van toepassing voor sommige plaatsen in Noord-Amerika)

7. De afvoerslang voorbereiden

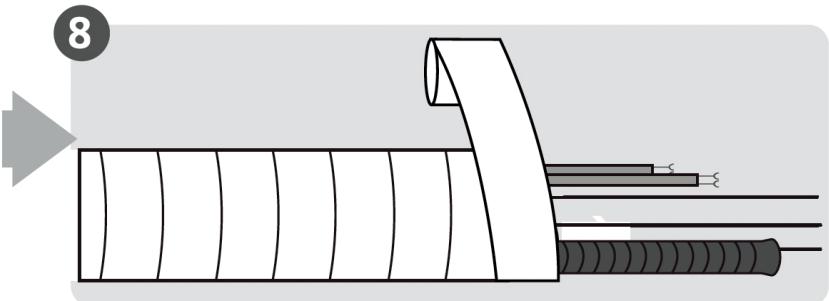

8. Leidingen en kabels isoleren (niet van toepassing voor sommige plaatsen in Noord-Amerika) 9. De binnenunit monteren

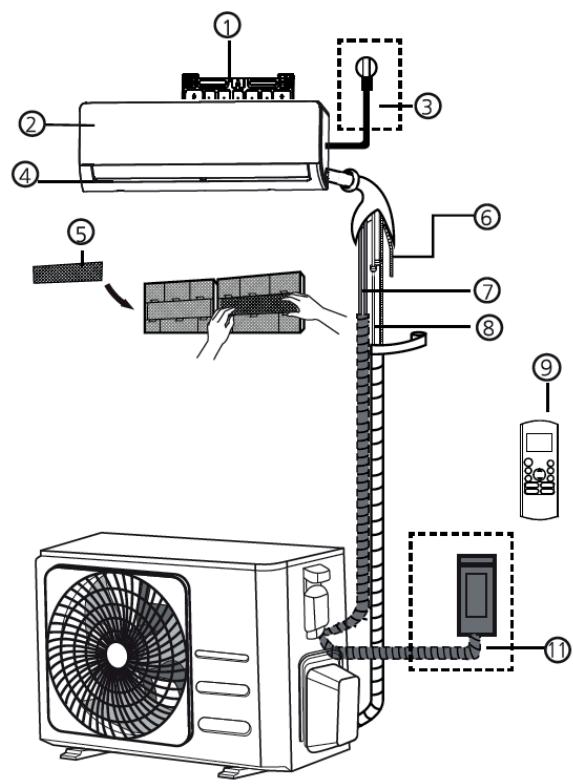

ONDERDELEN VAN DE UNIT

OPMERKING: De installatie dient uitgevoerd te worden overeenkomstig de vereisten van lokale en nationale standaarden. De installatie kan licht afwijken op verschillende plaatsen.

(1)

(2)

1. Plaat voor bevestiging tegen de muur
2. Functioneel filter (aan de zijkant van het hoofdfilter - sommige units)
3. Afstandsbediening
4. Voorpaneel
5. Afvoerleiding
6. Houder afstandsbediening (sommige units)
7. Netsnoer (sommige units)
8. Signaalkabel
9. Voedingskabel buitenunit (sommige units)
10. Luchtuitlaatklep
11. Leidingen voor koelmiddel

OPMERKING OVER AFBEELDINGEN

Afbeeldingen in deze handleiding zijn ter verduidelijking. De werkelijke vorm van uw binnenunit kan lichtjes afwijken. De werkelijke vorm heeft voorrang.

Installatie-instructies - Binnenunit

Voor installatie

Raadpleeg vóór het installeren van de binnenunit het etiket op de doos van het product, om ervoor te zorgen dat het modelnummer van de binnenunit overeenstemt met het modelnummer op de buitenunit.

Stap 1: Kies de plaats van installatie. Voor het installeren van de binnenunit moet u een geschikte plaats kiezen.

De volgende standaarden helpen u om een geschikte plaats voor de unit te kiezen.

Goede plaatsen voor installatie voldoen aan de volgende standaarden:

Goede luchtcirculatie, voldoende afvoer, lawaai van de unit zal andere mensen niet storen, stevig en sterk - de locatie zal niet trillen, sterk genoeg om het gewicht van de unit te dragen, een locatie op een afstand van minimaal een meter van alle andere elektrische apparaten (zoals een TV, radio, computer).

Installeer de unit NIET op de volgende locaties:

In de buurt van een bron van warmte, stoom of brandbaar gas. In de buurt van brandbare zaken zoals gordijnen of kledij. In de buurt van een voorwerp dat de luchtcirculatie kan hinderen. In de buurt van een deur. Op een locatie met direct zonlicht.

OPMERKING OVER HET GAT IN DE MUUR

Wanneer er geen vaste leidingen voor koelmiddel zijn:

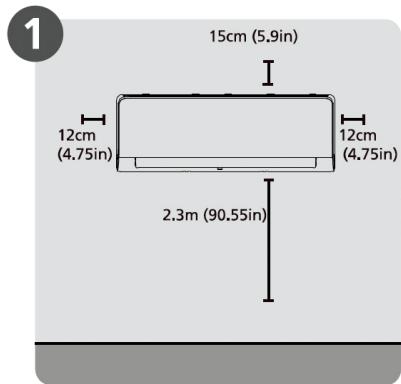

Let er tijdens het kiezen van een locatie op dat u voldoende ruimte laat voor een gat in de muur (zie de stap 'Een gat in de muur boren voor de leidingen') voor de signaalkabel en de leidingen voor koelmiddel die op de binnen- en buitenunits aangesloten moeten worden. De standaardpositie voor alle leidingen is aan de rechterkant van de binnenunit (kijkend naar de unit). De unit kan ook geïnstalleerd worden met leidingen aan de linker- en rechterkant.

Raadpleeg het volgende schema om te zorgen voor een voldoende afstand van muren en het plafond:

2,3 m of meer

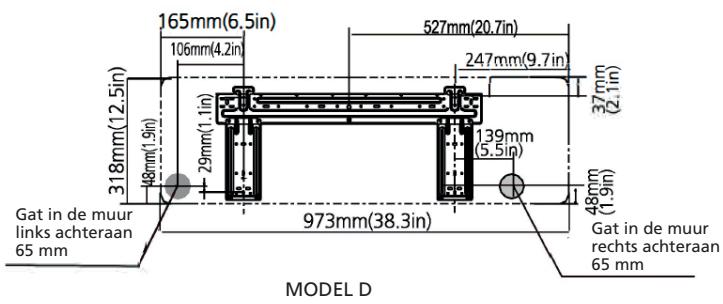

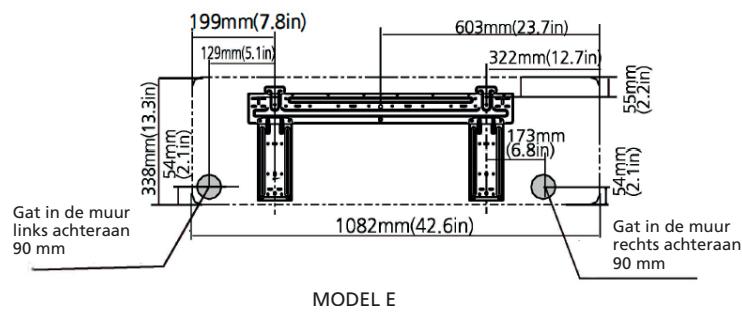

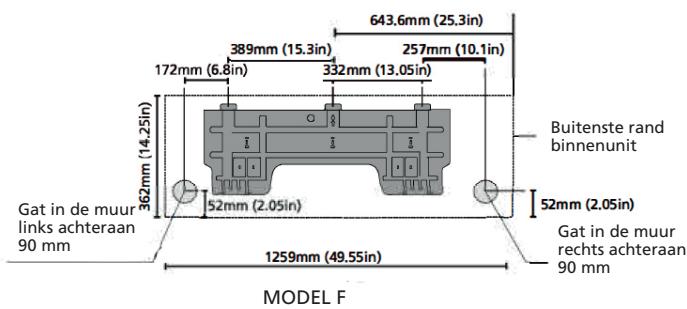

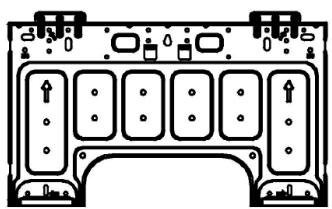

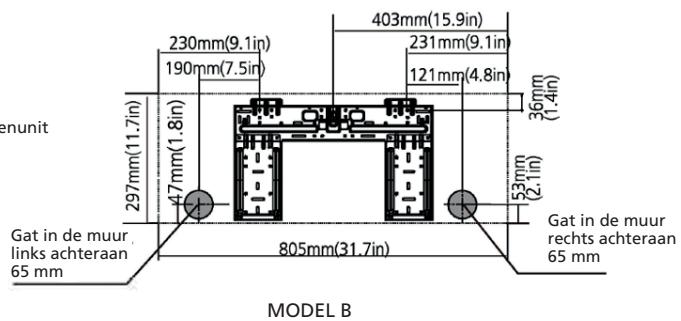

Stap 2: De bevestigingsplaat tegen de muur monteren

De bevestigingsplaat is het onderdeel waar u de binnenunit op monteert.

• Verwijder de schroef die de bevestigingsplaat aan de achterkant van de binnenunit bevestigt.

• Zet de bevestigingsplaat vast tegen de muur met de bijgeleverde schroeven. Zorg ervoor dat de bevestigingsplaat vlak tegen de muur wordt geplaatst.

OPMERKING OVER BETONNEN OF STENEN MUREN

Wanneer de muur gemaakt is van steen, beton of een gelijkaardig materiaal, boor dan gaten met een diameter van 5 mm (0,2 inch diameter)

in de muur en plaats de bijgeleverde doorvoerankers. Zet daarna de bevestigingsplaat vast tegen de muur door de schroeven direct in de klemankers vast te draaien.

Stap 3: Een gat in de muur boren voor de leidingen

1. Bepaal de locatie van het gat in de muur, op basis van de positie van de bevestigingsplaat. Raadpleeg de Afmetingen van de bevestigingsplaat.
2. Boor een gat in de muur met een 65 mm of 90 mm boor (afhankelijk van het model). Zorg ervoor dat het gat in een licht neerwaartse hoek geboord wordt, zodat het buitenste einde van het gat zich ongeveer 5 mm tot 7 mm lager bevindt dan het binnenste einde. Dit zorgt voor een goede afvoer van water.
3. Plaats de beschermende muurplug in het gat. Dit beschermt de randen van het gat en helpt bij het afdichten wanneer u het installatieproces voltooit.

OPGELET

Zorg er tijdens het boren van het gat in de muur voor dat u geen draden, leidingen of andere gevoelige onderdelen raakt.

AFMETINGEN VAN DE BEVESTIGINGSPLAAT

Verschillende modellen hebben verschillende bevestigingsplaten. Afhankelijk van de aanpassingsvereisten kan de vorm van de bevestigingsplaat licht afwijken.

Zie type A en type B als voorbeeld:

Juiste richting van de bevestigingsplaat

Type A

Type B

OPMERKING: Wanneer de verbindingsleiding aan de gaszijde Φ 16 mm of groter is, moet het gat in de muur 90 mm zijn.

Stap 4: De leidingen voor koelmiddel voorbereiden

De leidingen voor koelmiddel bevinden zich binnen een isolerend omhulsel dat tegen de achterkant van de unit bevestigd is. U moet de leiding voorbereiden voordat u deze door het gat in de muur voert.

Unit is instelbaar

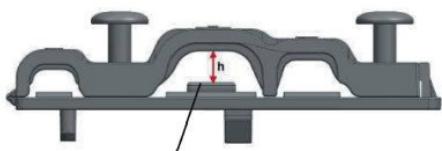

Denk eraan dat de haken op de bevestigingsplaat kleiner zijn dan de gaten op de achterkant van de unit. Als u vaststelt dat er onvoldoende ruimte is om leidingen in de muur op de binnenunit aan te sluiten, kan de unit ongeveer 30-50 mm naar links of rechts verplaatst worden, afhankelijk van het model.

4.1 Benodigde gereedschappen

U zult de volgende gereedschappen nodig hebben om deze installatie op de juiste manier uit te voeren:

1x steeksleutel, 19 mm 1x steeksleutel, 22 / 24 mm 1x steeksleutel, 24 / 27 mm 1x inbussleutel, 5 mm 1x kruiskopschroevendraaier 1x lekdetectiemiddel of zeepsop (water/detergent mengsel)

4.2 Belangrijke gegevens

Volg de gedetailleerde aanwijzingen voor het aansluiten van de leidingen met koelmiddel op de bin

nen- en buitenunit. We kunnen alleen garantie geven als de leidingen juist werden geïnstalleerd zoals worden beschreven in de instructies.

• Verwijder de afdichtingsdoppen en stoppen niet tot net voordat u de leidingen installeert.
• Zorg er om lekken te vermijden voor dat de snelschroefkoppelingen volledig proper zijn. Vocht of vreemde voorwerpen zullen een nadelig effect hebben op de werking van de snelkoppelingen met het risico op verlies van koelmiddel als gevolg (niet gedekt door de garantie).
• Installeer leidingen met koelmiddel buitenshuis alleen bij droge weersomstandigheden.
• De leidingen met koelmiddel mogen na installatie niet met plaaster worden bedekt.
• Zorg ervoor dat er nooit koelmiddel naar de omgeving kan lekken. Onjuiste behandeling van koelmiddel kan schadelijk zijn voor de gezondheid. Draag altijd handschoenen en een veiligheidsbril tijdens het werken met koelmiddel.
• Rook niet tijdens de installatiewerkzaamheden. De apparatuur mag nooit worden gebruikt zonder aangesloten leidingen met koelmiddel, de apparatuur zal hierdoor onmiddellijk worden beschadigd.

aansluitingen koelmiddelleidingen (beide uiteinden) Fig. 4.5

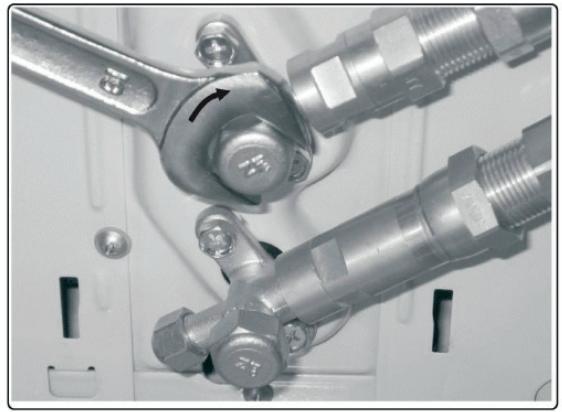

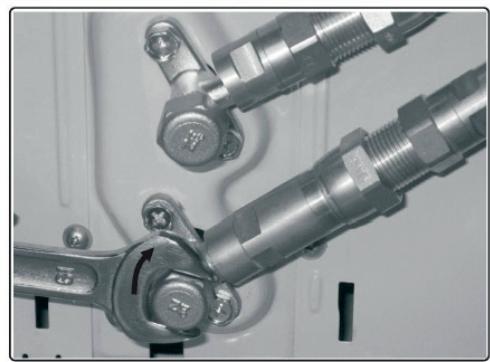

• De geschroefde aansluitingen mogen alleen worden vastgezet met de gegaste steeksleutel.

Aansluitingen leiding met koelmiddel (beide eindhoven).

• Onthoud dat als ze met een te klein moment worden vastgedraaid, ze zullen lekken, maar als ze met een te groot moment worden vastgedraaid, zullen de schroefverbindingen worden beschadigd. Als u zich niet zeker voelt over het aansluiten van de koelmiddelleidingen, is het absoluut noodzakelijk dat u contact opneemt met uw klantendienst of een monteur van koelsystemen.

BELANGRIJK: De EQ-ventielen zijn ontworpen voor eenmalige installatie. Hun afdichting kan niet worden gegarandeerd als ze meer dan eens worden geïnstalleerd. Hierdoor zal ook de garantie vervallen.

4.3 De leidingen met koelmiddel aansluiten op de binnenunit

1. Verwijder de plastic dichtingen van de onderdelen van de binnenunit en de leiding met koelmiddel pas net voordat u ze gaat aansluiten.
2. Lijn de leidingen met koelmiddel juist uit, zorg ervoor dat de afmetingen van de aan te sluiten leidingen hetzelfde zijn. Plaats de schroefkoppeling van de leidingen met koelmiddel net op de draad van de binnenunit en zet deze eerst enkele omwentelingen met de hand vast.

BELANGRIJK: Vooraleer u verder gaat, is het cruciaal dat u de volgende aanwijzingen aandachtig leest.

Fig. 4.6

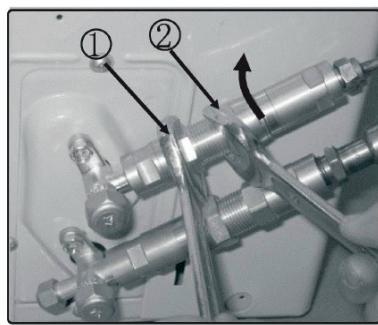

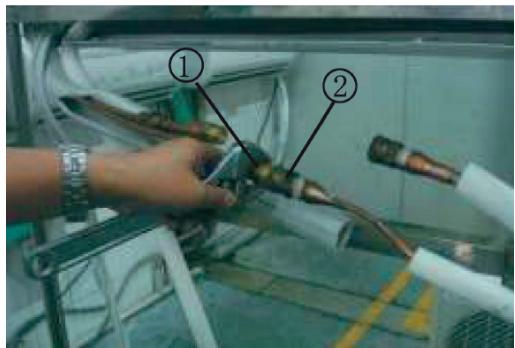

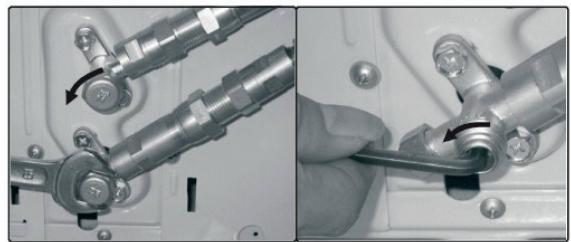

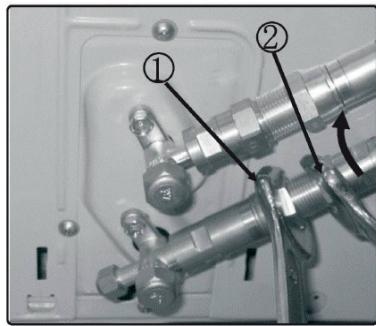

1. Houd de gemarkeerde punten "1" vast met een steeksleutel en draai alleen de schroeven van op de gemarkeerde punten "2" vast met een steeksleutel (kies de geschikte sleutel overeenkomstig de afmetingen van de aansluiting). Zie Afb. 4.7 en 4.8.

Fig. 4.7

Fig. 4.8

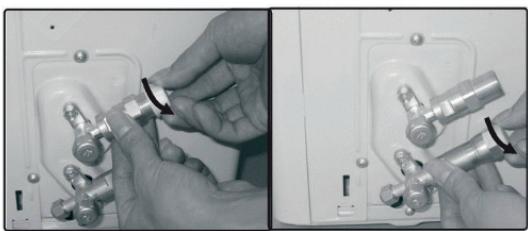

1. Zorg ervoor dat de schroefkoppelingen niet scheef staan als u ze vastzet en ga snel te werk.

BELANGRIJK: Omdat de koppeling werkt met tappende ringen, kan deze lekken als u de koppeling verbreekt en de leidingen opnieuw aansluit. Hierdoor zal ook de garantie vervallen.

1. Gebruik na het aansluiten de tape om de leiding met koelmiddel en de aansluitkabel samen te kleven. Zie Afb. 4.9.

Fig. 4.9

NL

170

1. Voer na het aansluiten van de snelkoppelingen de drainleiding en leidingen met koelmiddel door de opening in de muur zoals weergegeven in Afb. 4.10.

OPMERKING: De onderdelen van de snelkoppeling moeten buiten de kamer worden geplaatst. Gebruik de sleuf, dop en neopreen om het gat in de muur te dichten.

1. Om te voorkomen dat de onderdelen van de snelkoppeling aan de lucht worden blootgesteld, moeten de geluiddempende onderleggers worden gebruikt tijdens installatie, zie Afb. 4.11.

Fig. 4.11

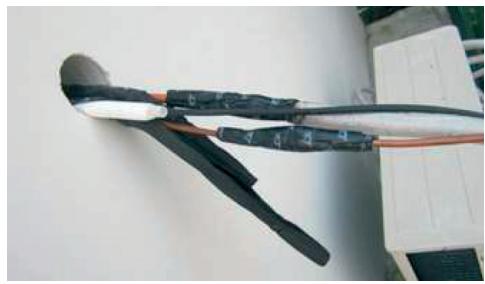

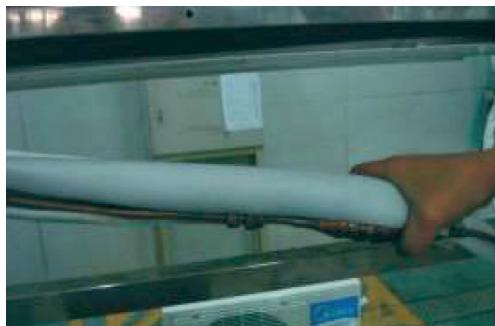

1. Wikkel de snelkoppelingen in de geluiddempende onderleggers en verpak de onderleggers zo stevig mogelijk zoals weergegeven in Afb. 4.12.

Fig. 4.12

1. Wikkel de koppelingen daarna in het zwarte isolatiemateriaal, gebruik het witte isolatiemateriaal voor het blootgestelde deel bovenaan (meegeleverd in de doos met accessoires) om alles volledig in te wikkelen zoals weergegeven in Afb. 4.13.

Fig. 4.13

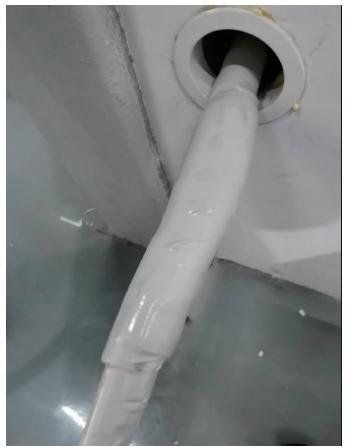

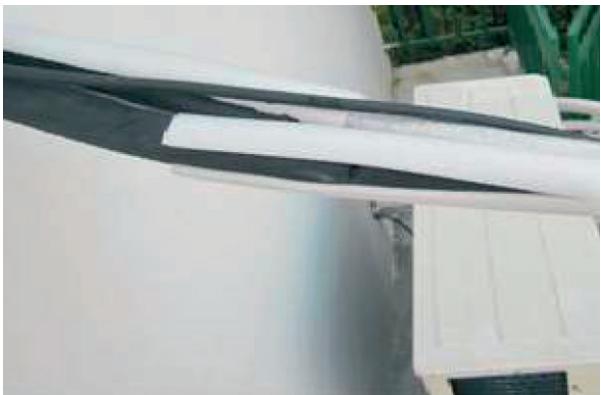

1. Gebruik tot slot de tape om de leiding met koelmiddel en de aansluitkabel samen te kleven.

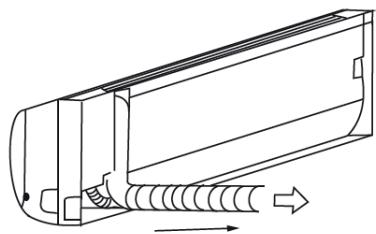

OPMERKING OVER DE HOEK VAN LEIDINGEN

Leidingen voor koelmiddel kunnen links achteraan uit de unit komen (wanneer u naar de achterkant van de unit kijkt)

Fig. 4.14

OPGELET

Ga zeer voorzichtig te werk om het leidingwerk niet te beschadigen tijdens het wegbuigen van de unit. Deuken in het leidingwerk zullen de prestaties van het apparaat beïnvloeden.

Stap 5: De afvoerslang aansluiten

Standaard is de afvoerslang aangesloten aan de linkerzijde van de unit (wanneer u naar de achterkant van de unit kijkt). Het kan echter ook aan de rechterzijde aangesloten worden.

• Wikkel het aansluitpunt stevig in met Teflon om te zorgen voor een goede afdichting en om lekken te voorkomen.
• Verwijder het luchtfilter en giet een weinig water in de afvoerbak om te verzekeren dat het water makkelijk uit de unit stroomt.

JUIST

Zorg ervoor dat er geen knikken in de afvoerslang zitten om een goede afvoer te verzekeren.

NIET JUIST

Knikken in de afvoerslang zullen watersloten creëren.

NIET JUIST

Knikken in de afvoerslang zullen watersloten creëren.

NIET JUIST

Plaats het einde van de afvoerslang niet in water of in containers die water opvangen. Dit zal een goede afvoer voorkomen.

Plaats een stop in het niet gebruikte afvoergat.

Om ongewenste lekken te voorkomen, moet u het niet gebruikte afvoergat afsluiten met de bijgeleverde rubberen plug.

1. Alle bedrading moet conform lokale en nationale elektrische codes, regelgeving zijn en moet door een erkend elektricien geïnstalleerd worden.
2. Alle elektrische aansluitingen moeten uitgevoerd worden overeenkomstig het elektrisch aansluitschema op de panelen van de binnen- en buitenunits.
3. Stop onmiddellijk met werken als er een ernstig probleem is met de veiligheid van de elektrische voeding. Leg uw redenering uit aan de klant en weiger om de unit te installeren tot het probleem met de veiligheid opgelost is.
4. De voedingsspanning moet binnen 90-100% van de nominale spanning zijn. Een te lage voedingsspanning kan storingen, een elektrische schok of brand veroorzaken.
5. Bij het aansluiten van de voeding op bestaande bedrading, moet een overspanningsbeveiliging en een onderbrekingsschakelaar geïnstalleerd worden.
6. Bij het aansluiten van de voeding op bestaande bedrading, moet een schakelaar of stroomonderbreker die alle polen loskoppelt en een contactscheiding heeft van minimaal 3 mm opgenomen worden in de bestaande bedrading. De gekwalificeerde elektricien moet een goedgekeurde stroomonderbreker of schakelaar gebruiken.
7. Sluit de unit alleen aan op de uitgang van een afzonderlijke kring. Sluit geen andere apparaten aan op die uitgang.
8. Zorg ervoor dat de airconditioner degelijk geaard is.
9. Elke draad moet stevig aangesloten zijn. Losse bedrading kan de klemmenstrook oververhitten met een slechte werking van het product en mogelijk brand als gevolg.
10. Laat de draden niet in contact komen of rusten tegen leidingen met koelmiddel of bewegende delen binnen de unit.
11. Als de unit uitgerust is met een elektrische hulpverwarming, moet deze op een afstand van minimum 1 meter van brandbare materialen geïnstalleerd worden.
12. Raak de elektrische onderdelen nooit aan kort na het uitschakelen van de voeding, om een elektrische schok te vermijden. Wacht na het uitschakelen van de voeding altijd 10 minuten of langer voordat u elektrische onderdelen aanraakt.

WAARSCHUWING

Schakel de hoofdvoeding maar het systeem uit voor het uitvoeren van elektrisch of bedradingswerk.

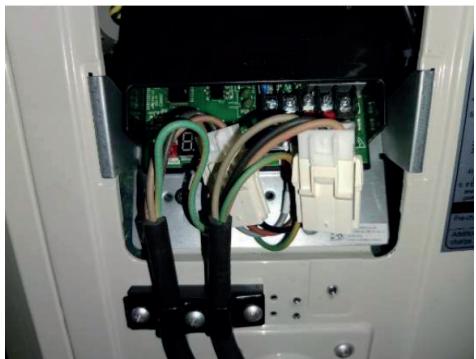

Stap 6: De signaalkabel en de voedingskabels aansluiten

De signaalkabel zorgt voor de communicatie tussen de binnen- en buitenunits. U moet eerst de juiste diameter van de kabel kiezen voordat u de aansluiting voorbereidt.

OPMERKING: Het aansluiten van de kabel van de binnenunit werd in de fabriek uitgevoerd.

Types van kabels

Voedingskabel binnen (indien van toepassing): H05VV-F of H05V2V2-F Voedingskabel buiten: H07RN-F of H05RN-F - Signaalkabel: H07RN-F

Minimale diameter van voedings- en signaalkabels (ter referentie)

De diameter van de voedingskabel, signaalkabel, zekering en schakelaar wordt bepaald door de maximumstroom van de unit. De maximumstroom wordt aangegeven op het typeplaatje op het zijpaneel van de unit. Bekijk dit typeplaatje om de juiste kabel, zekering of schakelaar te kiezen.

WAARSCHUWING

Alle bekabeling moet strikt overeenkomstig het bedradingsschema, dat op de binnenkant van het voorpaneel van de binnenunit weergegeven wordt, uitgevoerd worden.

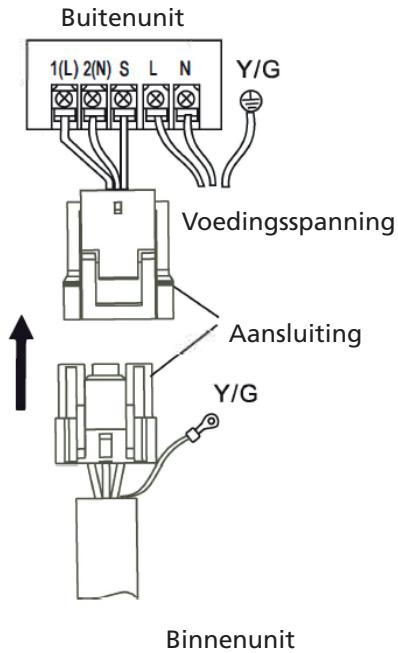

Het aansluiten van de bedrading tussen de binnen- en buitenunit:

Breng de twee aansluitingen op gelijke hoogte en plaats ze in elkaar tot ze vast zitten en een klik hoorbaar is. De geelgroene draad moet afzonderlijk worden aangesloten. Zet de kabel vast op het bedradingspaneel met de kabelklem

Stap 7: Leidingen en kabels inpakken

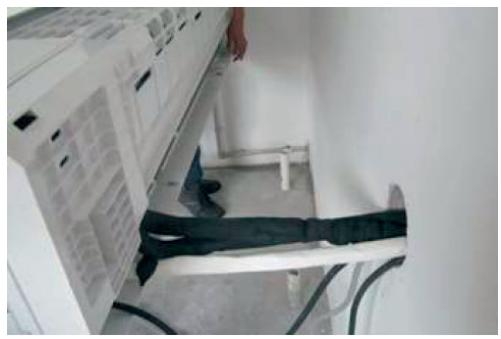

Voordat u de leidingen, afvoerslang en de signaalkabel door het gat in de muur voert, moet u ze samenbundelen om plaats te besparen, ze te beschermen en ze te isoleren (niet van toepassing in Noord-Amerika).

1. Bundel de afvoerslang, leidingen voor koelmiddel en de signaalkabel samen zoals hieronder weergegeven:

DE AFVOERSLANG MOET ZICH ONDERAAN BEVINDEN

Zorg ervoor dat de afvoerslang zich onderaan deze bundel bevindt. De afvoerslang bovenaan de bundel plaatsen, kan ertoe leiden dat de afvoerbak overloopt, wat brand of waterschade kan veroorzaken.

WIKKEL DE SIGNAALKABEL NIET ROND ANDERE KABELS

Wanneer deze items samengebundeld worden, wikkel of kruis de signaalkabel dan niet met andere kabels.

1. Gebruik vinyltape om de afvoerslang aan de onderkant van de leidingen voor koelmiddel te bevestigen.
2. Kleef de signaalkabel, leidingen voor koelmiddel en de afvoerslang stevig aan elkaar met isolatietape. Controleer opnieuw of alle items samengebundeld zijn.

Laat bij het inwikkelen van de bundel de einden van de leidingen vrij. Ze moeten toegankelijk zijn voor het testen op lekken aan het einde van het installatieproces (raadpleeg de delen Elektrische controles en Controle op lekken in deze handleiding).

Stap 8: De binnenunit monteren

Doe het volgende wanneer u de verbindingsleidingen op de buitenunit geïnstalleerd hebt:

1. Ga naar stap 4 wanneer u de leidingen voor koelmiddel al door het gat in de muur gevoerd hebt.
2. Controleer anders opnieuw dat de einden van de leidingen voor koelmiddel zich bij elkaar bevinden, om te voorkomen dat er vuil of vreemde voorwerpen in de leidingen komen.
3. Voer de samengebundelde leidingen voor koelmiddel, afvoerslang en signaalkabel traag door het gat in de muur.
4. Haak de bovenkant van de binnenunit op de bovenste haak van de bevestigingsplaat.
5. Controleer dat de unit stevig op de bevestiging is gehaakt door licht te drukken op de linker- en rechterzijde van de unit. De unit mag niet schudden of kantelen.
6. Druk, met gelijkmatige kracht, de onderste helft van de unit omlaag. Blijf omlaag drukken tot de unit op de haken aan de onderkant van de bevestigingsplaat klikt.
7. Controleer opnieuw dat de unit stevig gemonteerd is door licht te drukken op de linker- en rechterzijde van de unit.

INSTALLATIE BUITENUNIT

Installeer de unit overeenkomstig de lokale codes en regelgeving; er kunnen kleine verschillen zijn tussen regio's.

Installatie-instructies - Buitenunit

Stap 1: De plaats van installatie kiezen

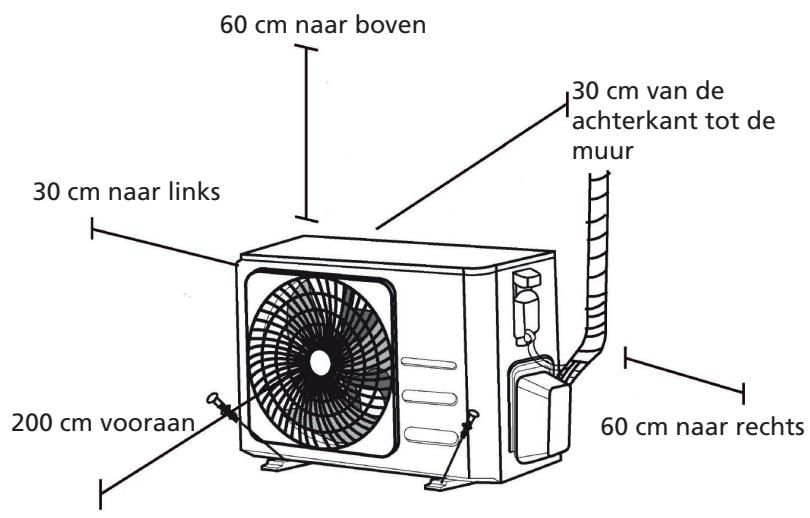

U moet een geschikte plaats kiezen voor de installatie van de buitenunit. De volgende zijn standaarden die u zullen helpen om een geschikte plaats voor de unit te kiezen.

Goede plaatsen voor installatie voldoen aan de volgende standaarden:

Voldoet aan alle vereisten inzake ruimte die hierboven weergegeven worden in 'Vereisten inzake installatieruimte'. - Goede luchtcirculatie en ventilatie - Sterk en stevig: de locatie kan het gewicht van de unit dragen en zal niet trillen - Lawaai van de unit zal anderen niet storen - Beschermd tegen langdurige blootstelling aan direct zonlicht of regen

• Til de unit boven de basis wanneer er sneeuw verwacht wordt, om het opbouwen van ijs en beschadiging van de unit te voorkomen. Plaats de unit hoog genoeg, hoger dan de gemiddeld verwachte sneeuwval. De minimumhoogte is 18 inch.

Installeer de unit NIET op de volgende locaties:

In de buurt van een obstakel dat de luchtinlaten en -uitlaten zal blokkeren - In de buurt van een openbare weg, drukke plaatsen of waar het geluid van de unit anderen zal storen - In de buurt van dieren of planten die hinder zullen ondervinden van de uitlaat van warme lucht - In de buurt van een bron van brandbaar gas - Op een locatie waar de unit wordt blootgesteld aan grote hoeveelheden stof - Op een locatie waar de unit wordt blootgesteld aan overmatige hoeveelheden zout

SPECIALE OVERWEGINGEN VOOR EXTREME WEERSOMSTANDIGHEDEN

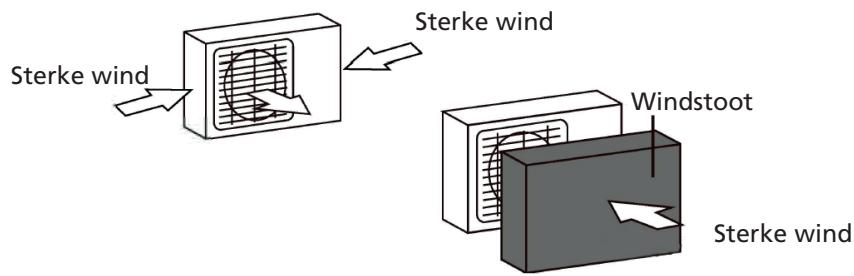

Wanneer de unit blootgesteld wordt aan hevige wind:

Installeer de unit op een manier waarop de uitlaatventilator onder een hoek van 90° tegenover de windrichting staat. Bouw indien nodig een afscherming voor de unit om deze te beschermen tegen extreme windstoten.

Zie onderstaande afbeeldingen.

Wanneer de unit regelmatig blootgesteld wordt aan hevige regen of sneeuw:

Bouw een afscherming boven de unit om deze tegen de regen of sneeuw te beschermen. Let op dat u de luchtstroming rond de unit niet hindert.

Wanneer de unit regelmatig blootgesteld wordt aan zoute lucht (zeelucht):

Gebruik een buitenunit die speciaal ontwikkeld is om bestand te zijn tegen corrosie.

Stap 2: De afvoeraansluiting installeren (alleen units met een warmtepomp)

Voordat u de buitenunit op zijn plaats vastboort, moet u de afvoeraansluiting op de onderkant van de unit installeren. Merk op dat er twee types van afvoeraansluitingen bestaan, afhankelijk van het type van de buitenunit. Wanneer de afvoeraansluiting geleverd wordt met een rubberen afdichting (zie Afb. A), doet u het volgende:

1. Plaats de rubberen afdichting op het einde van de afvoeraansluiting, die op de buitenunit aangesloten zal worden.
2. Plaats de afvoeraansluiting in het gat in de basis van de unit.
3. Draai de afvoeraansluiting 90° tot deze op zijn plaats klikt, maar de voorkant van de unit gericht.
4. Sluit een verlenging van de afvoerslang (niet inbegrepen) aan op de afvoeraansluiting om het water van de unit af te leiden tijdens de verwarmingsmodus.

Wanneer de afvoeraansluiting niet geleverd wordt met een rubberen afdichting (zie Afb. B), doet u het volgende:

1. Plaats de afvoeraansluiting in het gat in de basis van de unit. De afvoeraansluiting zal op zijn plaats klikken.
2. Sluit een verlenging van de afvoerslang (niet inbegrepen) aan op de afvoeraansluiting om het water van de unit af te leiden tijdens de verwarmingsmodus.

Gat in de basis van de buitenunit

(A)

(B)

IN KOUDE KLIMATEN

Zorg er in koude klimaten voor dat de afvoerslang zo verticaal mogelijk geplaatst wordt, om een vlotte afvoer van water te verzekeren. Als het water te traag afgevoerd wordt, kan het bevriezen in de slang en de unit onder water zetten.

Stap 3: De buitenunit verankeren

De buitenunit kan aan de grond of aan een tegen de muur gemonteerde beugel verankerd worden met een bout (M10). Bereid de installatiebasis van de unit voor overeenkomstig onderstaande afmetingen.

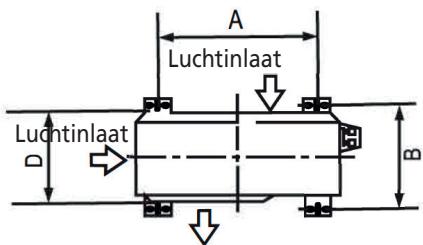

AFMETINGEN VOOR MONTAGE VAN DE UNIT

Het volgende is een lijst met buitenunits met verschillende afmetingen en de afstand tussen hun montagepoten. Bereid de installatiebasis van de unit voor overeenkomstig onderstaande afmetingen.

Luchtuitlaat

Afmetingen bietenunit (mm) BxHxD	Montageafmetingen afstand A (mm)	Montageafmetingen afstand B (mm)
681x434x285 (26,8"x17,1"x11,2")	460 (18,1")	292 (11,5")
700x550x270 (27,5"x21,6"x10,6")	450 (17,7")	260 (10,2")
700x550x275 (27,5"x21,6"x10,8")	450 (17,7")	260 (10,2")
720x495x270 (28,3"x19,5"x10,6")	452 (17,8")	255 (10,0")
728x555x300 (28,7"x21,8"x11,8")	452 (17,8")	302 (11,9")
765x555x303 (30,1"x21,8"x11,9")	452 (17,8")	286 (11,3")
770x555x300 (30,3"x21,8"x11,8")	487 (19,2")	298 (11,7")
805x554x330 (31,7"x21,8"x12,9")	511 (20,1")	317 (12,5")
800x554x333 (31,5"x21,8"x13,1")	514 (20,2")	340 (13,4")
845x702x363 (33,3"x27,6"x14,3")	540 (21,3")	350 (13,8")
890x673x342 (35,0"x26,5"x13,5")	663 (26,1")	354 (13,9")
946x810x420 (37,2"x31,9"x16,5")	673 (26,5")	403 (15,9")
946x810x410 (37,2"x31,9"x16,1")	673 (26,5")	403 (15,9")

Doe het volgende wanneer u de unit op de grond of een betonnen installatieplatform installeert:

1. Markeer de posities voor de vier expansiebouten, op basis van de tabel met afmetingen.
2. Boor de gaten voor de expansiebouten voor.
3. Plaats een moer op het einde van elke expansiebout.
4. Klop de expansiebouten met een hamer in de voorgeboorde gaten.
5. Verwijder de moeren van de expansiebouten en plaats de buitenunit op de bouten.
6. Plaats een borgring op elke expansiebout en vervang daarna de moeren.
7. Zet elke muur vast met een moersleutel.

WAARSCHUWING

Tijdens het boren in beton wordt het dragen van oogbescherming ten zeerste aanbevolen.

Doe het volgende wanneer u de unit op een tegen de muur gemonteerde beugel installeert:

OPGELET

Zorg ervoor dat de muur gemaakt is met volle steen, beton of een gelijkaardig sterk materiaal. De muur moet minstens vier keer het gewicht van de unit kunnen dragen.

1. Markeer de posities van de gaten van de beugel, op basis van de tabel met afmetingen.
2. Boor de gaten voor de expansiebouten voor.
3. Plaats een borgring en een moer op het einde van elke expansiebout.
4. Draai de expansiebouten door de gaten in de bevestigingsbeugels, zet de bevestigingsbeugels op hun plaats en klop de expansiebouten in de muur met een hamer.
5. Controleer dat de bevestigingsbeugels waterpas staan.
6. Til de unit voorzichtig op en plaats de montagepoten op de beugels.
7. Draai de bouten stevig vast op de beugels.
8. Installeer, wanneer dit is toegestaan, de unit met rubberen pakkingen om trillingen en geluid te verminderen.

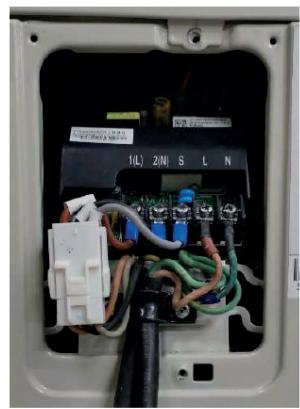

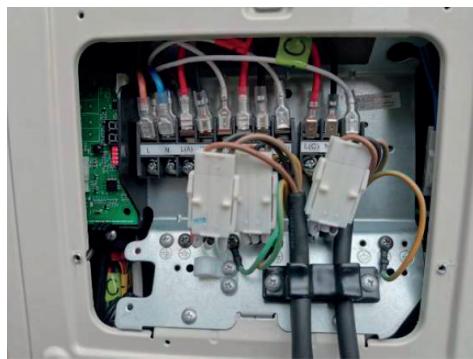

Stap 4: De signaal- en voedingskabels aansluiten

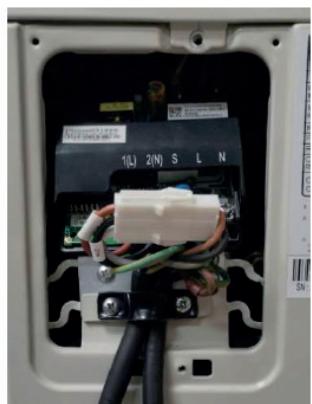

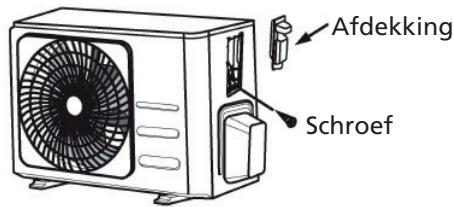

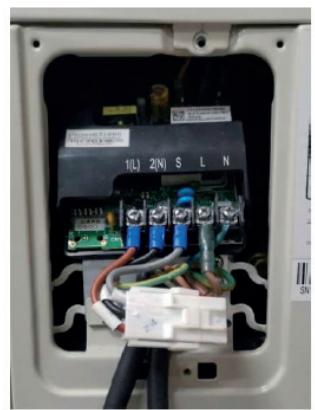

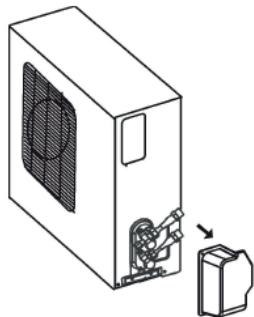

De voorkant van de klemmenstrook van de buitenunit wordt beschermd door een deksel voor de elektrische bedrading aan de rechterkant van de unit. Een gedetailleerd bedradingsschema is op de binnenkant van het deksel gedrukt.

WAARSCHUWING

Schakel de hoofdvoeding maar het systeem uit voor het uitvoeren van elektrisch of bedradingswerk.

1. Bereid de kabel voor om aan te sluiten:

GEBRUIK DE JUISTE KABEL

Kies de juiste kabel, raadpleeg "Types van kabels".

KIES DE JUISTE KABELDIAMETER

De diameter van de voedingskabel, signaalkabel, zekering en schakelaar worden bepaald door de maximumstroom van de unit. De maximumstroom wordt aangegeven op het typeplaatje op het zijpaneel van de unit.

a. Strip de rubberen mantel van beide kanten van de kabel met een kabelstripper, om ongeveer 40 mm van de draden vrij te maken. b. Strip de isolatie van beide uiteinden van de draden. c. Krimp u-schoenen op de uiteinden van de draden met een krimptang.

LET OP KABELS ONDER SPANNING

Zorg er tijdens het krimpen van draden voor dat u de draad onder spanning ("L") duidelijk kunt onderscheiden van andere draden.

WAARSCHUWING

Alle bekabelingswerkzaamheden moeten strikt overeenkomstig het bedradingsschema worden uitgevoerd, dat binnenin het kabeldeksel van de buitenunit wordt weergegeven.

1. Schroef het deksel van de elektrische bedrading los en verwijder het.
2. Schroef de kabelklem onder de klemmenstrook los en leg deze aan de kant.
3. Sluit de draad aan volgens het aansluitschema en schroef de u-schoen van elke draad stevig vast op de betreffende klem.
4. Na het controleren of elke aansluiting stevig is, draait u de draden in een lus om te voorkomen dat er water in de klemmenstrook loopt.
5. Zet de kabel vast op de unit met de kabelklem. Schroef de kabelklem stevig vast.
6. Isoleer niet gebruikte kabels met PVC elektrische tape. Plaats ze zodanig dat ze geen elektrische of metalen onderdelen raken.
7. Plaats de kabelafdekking aan de zijkant van de unit terug en schroef deze vast.

OPMERKING: Als de kabelklem er als volgt uitziet, kies dan de geschikte doorvoeropening, overeenkomstig de diameter van de draad.

BELANGRIJK: Plaats, na het voltooien van de aansluiting, de bedrade stekkers op de juiste plaats, zoals hieronder wordt weergegeven, anders worden het deksel van de elektrische bedrading opgetild.

Voor multi-type modellen:

Een-dubbel

Een-drie

Gebruik de gesp om de kabel samen te drukken wanneer deze niet vast genoeg zit, zodat de kabel stevig vastgemaakt kan worden.

J AANSLUITING VAN DE LEIDINGEN MET KOELMIDDEL

De leidingen met koelmiddel aansluiten op de buitenunit

OPGELET: Draag voor uw veiligheid altijd een veiligheidsbril en handschoenen tijdens het aansluiten van de leidingen.

OPMERKING: Alle afbeeldingen zijn enkel ter verduidelijking. De werkelijkere vorm van de buitenunit die u gekocht hebt kan lichtjes afwijken.

1. Verwijder eerst de wateropvang van de buitenunit zoals weergegeven in Afb. 6.1.

Fig. 6.1

Voor multi-type modellen:

Een-dubbel

Een-drie

1. Verwijder de plastic dichtingen van de buitenunit en de leidingen met koelmiddel pas net vooraleer u ze aansluit, Afb. 6.2.

Fig. 6.2

1. Lijn de leidingen met koelmiddel juist UIT zodat ze zich op dezelfde hoogte bevinden van de kleppen en niet onder spanning staan. Plaats de schroefkoppeling van de leidingen met koelmiddel juist op de draad van de buitenunit en zet deze eerst enkele omwentelingen met de hand vast, Afb. 6.3.

OPMERKING: De leidingen moeten op de kleppen van de buitenunit worden aangesloten met zo weinig mogelijk spanning op de leidingen.

BELANGRIJK: Voordat u verder gaat, is het cruciaal dat u de volgende aanwijzingen aandachtig leest.

Fig. 6.3

1. Zet nu eerst de onderste schroefkoppeling en daarna de bovenste schroefkoppeling vast met de steeksleutel. Houd de gemarkeerde punten "1" vast met een steeksleutel en draai alleen de schroeven vast op de gemarkeerde punten "2" met een steeksleutel (kies de geschikte sleutel overeenkomstig de afmetingen van de aansluiting), zie Afb. 6.4.

Zorg ervoor dat de schroefkoppelingen niet scheef staan als u ze vastzet en ga snel te werk. Bekijk de volgende pagina voor het juiste moment.

BELANGRIJK: Omdat de koppeling werkt met tappende ringen kan deze lekken als u de koppeling verbreekt en de leidingen opnieuw aansluit. Hierdoor zal ook de garantie vervallen.

Fig. 6.4

Grootte van de koppeling (laatste 2 onderdeelnummers)	Pound-force foot (1 bf-ft)	Newton meter (N-m)	Kilogram-force meter (kgf-m)
06 (9,5 mm punt/streep grotte)		24.4 - 27.1	2.4 - 2.7
09 (12,7 mm punt/streep grotte)	30 - 35	40.6 - 47.4	4.1 - 4.8
12 (19,1 mm punt/streep grotte)	45 - 50	61.0 - 67.7	6.2 - 6.9
16 (25,4 mm punt/streep grotte)	60 - 65	81.3 - 88.1	8.2 - 8.9

Controleer na het voltooien van stappen 1-4 dat alle aansluitingen goed afdichten met een lekdetectiemiddel of zeepsop. Als er luchtbellen worden gevormd, is er een lek in het systeem en moeten de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.

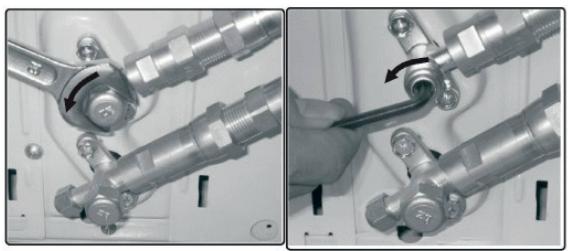

1. Verwijder nu het deksel van de bovenste klep met een 19 mm steeksleutel. Open de klep door ze zo ver mogelijk in tegenwijzerzin te draaien met een 5 mm inbussleutel. De klep staat nu open. Als de klep niet volledig wordt geopend, kan het systeem slecht werken en worden beschadigd. Schroef het deksel terug op de bovenste klep en zet het goed vast om ervoor te zorgen dat het goed afdicht. Zie Afb. 6.5.

Fig. 6.5

1. Verwijder nu het deksel van de onderste klep met een 19 mm steeksleutel. Open de klep door ze zo ver mogelijk in tegenwijzerzin te draaien met een 5 mm inbussleutel. De klep staat nu open. Als de klep niet volledig wordt geopend, kan het systeem slecht werken en worden beschadigd. Schroef het deksel terug op de onderste klep en zet het goed vast om ervoor te zorgen dat het goed afdicht. Zie Afb. 6.6.

Fig. 6.6

Belangrijk! De conische ring op de klep heeft een belangrijke afdichtingsfunctie, samen met de zitting in de dappen. Zorg ervoor dat u de conus niet beschadigt en vrij houdt van vuil en stof.

1. Controleer na het voltooien van stappen 1-6 dat alle aansluitingen goed afdichten met een lekdetectiemiddel of zeepsop. Als er luchtbellen worden gevormd, is er een lek in het systeem en moeten de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.
2. Start de apparatuur zodat de werkingsdrukken binnenin worden opgebouwd. Controleer alle aansluitingen nogmaals op lekken.

a) tijdens de koelmodus b) in de verwarmingsmodus

Als er luchtbellen worden gevormd, is er een lek in het systeem en moeten de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.

K ELEKTRISCHE CONTROLES EN CONTROLES OP GASLEKKEN

Voor de testrun

Voer alleen een testrun uit wanneer u de volgende stappen voltooid hebt:

• Elektrische veiligheidscontroles - Bevestig dat het elektrisch systeem van de unit veilig is en goed werkt.
• Controles op gaslekken - Controleer alle flensverbindingen en bevestig dat er geen lekken in het systeem zijn.
• Bevestig dat de gas- en vloeistofkleppen (hoge en lage druk) volledig open staan.

Elektrische veiligheidscontroles

Bevestig na installatie dat alle elektrische bedrading geïnstalleerd is overeenkomstig lokale en nationale regelgeving en overeenkomstig de installatiehandleiding.

VOOR DE TESTRUN

Controleer de aarding

Meet de aarding door visuele detectie en een tester voor de aardingsweerstand. De aardingsweerstand moet minimaal 0,10 Ω worden.

Controleer op elektrische lekstromen

Gebruik tijdens de testrun een elektronische sonde en multimeter om een uitgebreide test voor elektrische lekstromen uit te voeren.

Als er een elektrische lekstroom wordt gedetecteerd, schakel de unit dan onmiddellijk uit en bel een erkend elektricien om de oorzaak van de lekstroom op te sporen en op te lossen.

Alle bedrading moet conform lokale en nationale elektrische codes worden geïnstalleerd door een erkend elektricien.

Controles op gaslekken

Er zijn twee verschillende methoden om te controleren op gaslekken.

De methode met water en zeep

Breng met een zachte borstel wat zeepsop of vloeibaar reinigingsmiddel aan op alle aansluitpunten van leidingen van de binnen- en de buitenunit. De aanwezigheid van luchtbellen wijst op een lek.

Methode met lekdetector

Wanneer u een lekdetector gebruikt, raadpleeg dan de gebruikshandleiding van het apparaat voor de juiste gebruiksaanwijzingen.

NA HET UITVOEREN VAN DE CONTROLES OP GASLEKKEN

Na het bevestigen dat er GEEN verbindingen van leidingen lekken, vervangt u het klepdeksel op de buitenunit.

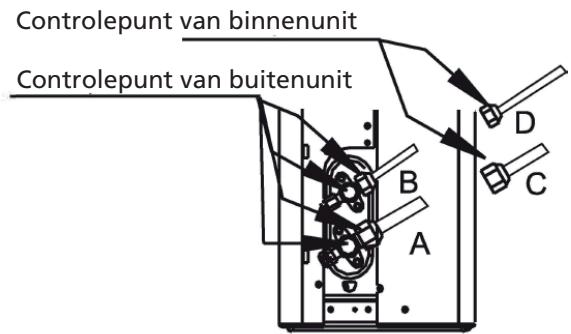

A: Lagedrukafsluitklep B: Hogedrukafsluitklep C & D: Flensmoeren binnenunit

TESTRUN

Instructies voor de testrun

U moet de testrun minimaal 30 minuten uitvoeren.

1. Sluit de voeding aan op de unit.
2. Druk op de AAN/UIT-knop op de afstandsbediening om de unit in te schakelen.
3. Druk op de knop MODUS om de volgende functies te doorlopen, een voor een:
4. KOELEN - Selecteer de laagst mogelijke temperatuur
5. VERWARMEN - Selecteer de hoogst mogelijke temperatuur
6. Laat elke functie 5 minuten in werking en voer de volgende controles uit:

Lijst met uit te voeren controles	GESLAAGD / GEZAKT
Geen elektrischelekstroom
Unit is goed geaard
Alle elektrische klemmenstroken zijn goed afgedekt
Binnen- en buitenunits zich stevig geinstalleerd
Erlekken geen verbindingspunten van leidingen	Buiten (2):	Binnen (2):
Het water stroomt vrij uit de afvoerslang
Alle ledingen zijn goed geïsoleerd
De unit KOELT goed
De unit VERWARMT goed
De luchtuiitlaatkleppen van de binnenunit draaien goed
De binnenunit reageert op de afstandsbediening

CONTROLEER DE LEIDINGVERBINDINGEN OPNIEUW

Tijdens bedrijf zal de druk van het koelmiddelcircuit toenemen. Dit kan er op wijzen dat er lekken zijn die niet aanwezig waren tijdens uw initiële controle op lekken. Neem tijdens de testrun de tijd om opnieuw te controleren dat er geen verbindingspunten van de leidingen voor koelmiddel lekken. Raadpleeg het deel Controles op gaslekken voor instructies.

1. Doe het volgende na het succesvol voltooien van de testrun en na het bevestigen dat alle punten in de lijst met controles GESLAAGD zijn:

a. Zet de unit opnieuw op de normale bedrijfstemperatuur met de afstandsbediening. b. Wikkel de verbindingen van de leidingen met koelmiddel die u vrij hebt gelaten tijdens de installatie van de binnenunit, in met isolatietape.

WANNEER DE OMGEVINGSTEMPERATUUR LAGER IS DAN 16°C

U kunt de afstandsbediening niet gebruiken om de modus KOELEN in te schakelen wanneer de omgevingstemperatuur lager is dan 16° C. In dit geval kunt u de knop voor HANDMATIGE BEDIENING gebruiken om de functie KOELEN te testen.

1. Til het voorpaneel van de binnenunit op tot het op zijn plaats klikt.
2. De knop HANDMATIGE BEDIENING bevindt zich aan de rechterkant van de unit. Druk er 2 keer op om de functie KOELEN te selecteren.
3. Voer de testrun uit zoals normaal.

Knop voor handmatige bediening

M GARANTIEVOORWAARDEN

Dit airconditioner wordt geleverd met een garantie van 48 maanden op de compressor en 24 maanden op de andere onderdelen, te beginnen op de datum van aankoop. De volgende regels zijn van toepassing:

1. We weigeren expliciet alle andere schuldvorderingen, inclusief schuldvorderingen voor nevenschade.
2. Herstellingen aan of vervanging van onderdelen tijdens de garantieperiode zullen niet leiden tot verlenging van de garantieperiode.
3. De garantie is niet meer geldig wanneer er veranderingen aangebracht zijn, er niet-originele onderdelen gebruikt zijn of wanneer er herstellingen door derde partijen uitgevoerd zijn.
4. Onderdelen onderhevig aan normale slijtage, zoals het filter, vallen niet onder de garantie.
5. De garantie is enkel geldig wanneer u de originele, gedateerde aankoopfactuur kan voorleggen en als er geen aanpassingen zijn aangebracht.
6. De garantie dekt geen schade die veroorzaakt werd door nalatigheid of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van de airconditioner of onderdelen van de airconditioner zijn steeds voor rekening van de koper.
8. Schade die veroorzaakt werd door gebruik van niet geschikte filters, wordt niet gedekt door de garantie.
9. Verlies van koelmiddel en/of een lek omwille van slecht aansluiten/loskoppelen van de units en/of het aansluiten/loskoppelen van de units door niet gekwalificeerd personeel, wordt niet gedekt door de garantie, overeenkomstig de voorwaarden die gelden voor dit product. Schade aan units die niet gemonteerd, aangesloten en/of losgekoppeld werden overeenkomstig de lokale wet en/of regelgeving en/of waar de richtlijnen in deze handleiding niet gevolgd werden, wordt niet gedekt door de garantie, overeenkomstig de voorwaarden die gelden voor dit product.

Wanneer deze aanwijzingen geen oplossing bieden, raadpleeg dan uw verdeler voor reparaties. Zorg ervoor dat u in het onwaarschijnlijke geval dat loskoppelen nodig is, dit altijd laat uitvoeren door gekwalificeerd, bevoegd personeel en overeenkomstig uw lokale wetten en regelgeving.

Verwijder geen elektrische apparaten als ongesorteerd huishoudelijk afval. Gebruik de inzamelvoorzieningen. Contacteer uw lokale overheid voor informatie over de beschikbare inzamelvoorzieningen. Wanneer elektrische apparaten achtergelaten worden op stortplaatsen of vuilnisbelten, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedingsketen terechtkomen, en zo uw welzijn en gezondheid schaden. Bij het vervangen van oude apparaten is de kleinhandelaar wettelijk verplicht uw oude apparaat gratis over te nemen en het te verwijderen. Werp geen batterijen in vuur, waar ze kunnen ontploffen of gevaarlijke vloeistoffen kunnen vrijgeven. Wanneer u de afstandsbediening vervangt of vernietigt, verwijder de batterijen dan en gooi ze weg overeenkomstig de geldende regelgeving, omdat ze gevaarlijk voor het milieu kunnen zijn.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen, die onder het Kyotoprotocol vallen. Ze mag alleen onderhouden of gedemonteerd worden door professioneel, opgeleid personeel.

Deze apparatuur bevat R32-koelmiddel, in de mate die in bovenstaande tabel weergegeven wordt. Ontlucht R32 niet naar de atmosfeer: R32 is een gefluoreerd broeikasgas met een globaal opwarmingspotentieel (GWP) = 675

Internet:

Voor uw gemak kunt u de laatste versie van de gebruiks-, installatie- en/of onderhoudshandleiding downloaden op www.Qlima.com
