GEBRUIKSAANWIJZING 1000 + 1000W MADRAS AIR ACOVA

1.5 Mise en marche du radiateur, du soufflant et de la commande à distance 4

2.2 Choix de l'emplacement de la commande à distance 6

2.3 Raccordement de l'appareil 6

3.1 Utilisation de la commande à distance 8

3.2 Utilisation de votre radiateur sèche-serviettes

3.3 Paramétrage avancé de la commande à distance 15

4 Conseils d’entretien et de dépannage

4.1 Opérations d'entretien courant 17

4.2 Nettoyage du filtre 17

Merci de votre confiance. Avertissements

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les radiateurs sèche-serviettes doivent être utilisés conformément à l'usage auxquels ils sont destinés et non comme console, chaise, jeu, échelle.

MISE EN GARDE Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol.

PRÉCONISATION RELATIVE À L'UTILISATION DES APPAREILS EN FINITION SPÉCIALE Parmi les différents états de surface du radiateur sèche-serviettes, notamment dans le cas d'appareils en finition chromée, inox ou aluminium, certains transmettent une plus forte sensation de chaleur au toucher. Il est conseillé de ne pas s'appuyer sur la façade de l'appareil lorsque celui-ci est en fonctionnement afin d'éviter tout risque de brûlure.

BOOST sera inopérant sur le fonctionnement de votre radiateur sèche-serviettes.

1.2 Présentation de votre radiateur sèche-serviettes

Votre radiateur sèche-serviettes contient un fluide hydractif chauffant grâce à une résistance totalement indépendante du soufflant. Cet appareil est livré prêt à l'emploi.

- la résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur du radiateur ; - les propriétés du fluide font que la température de surface du radiateur n’atteint un niveau optimal qu'au bout de 10 min environ, ce temps variant suivant les modèles et la température ambiante de la pièce lors de la mise en chauffe de l'appareil ; - ce principe de fonctionnement garantit la constance et la durée de la chaleur émise, même lorsque la résistance n'est plus alimentée.

Cette résistance électrique est régulée par un boitier récepteur infrarouge qui assure également le maintien de la pièce à la température désirée. Ce boitier est piloté par la commande à distance fournie avec votre radiateur.

Pour garantir un fonctionnement efficace de votre appareil, il est toutefois recommandé de ne pas le couvrir entièrement. Du fait de l'élévation de température et grâce au coupe-circuit interne, il peut dans le cas contraire interrompre son fonction- nement.

1.3 Présentation du soufflant

Votre radiateur sèche-serviettes est équipé, suivant modèles, d'un ensemble ventilateur + résistance chauffante appelé soufflant. L'apport de chaleur additionnelle, appelé boost, vous permet d'augmenter rapidement la température ambiante dans votre pièce.

IMPORTANT Le soufflant de votre radiateur sèche-serviettes est muni d’une détection de « présence filtre ».

Si le filtre est absent ou mal positionné, le dispositif soufflant ne peut pas fonctionner (voir chapitre 3.2.2).

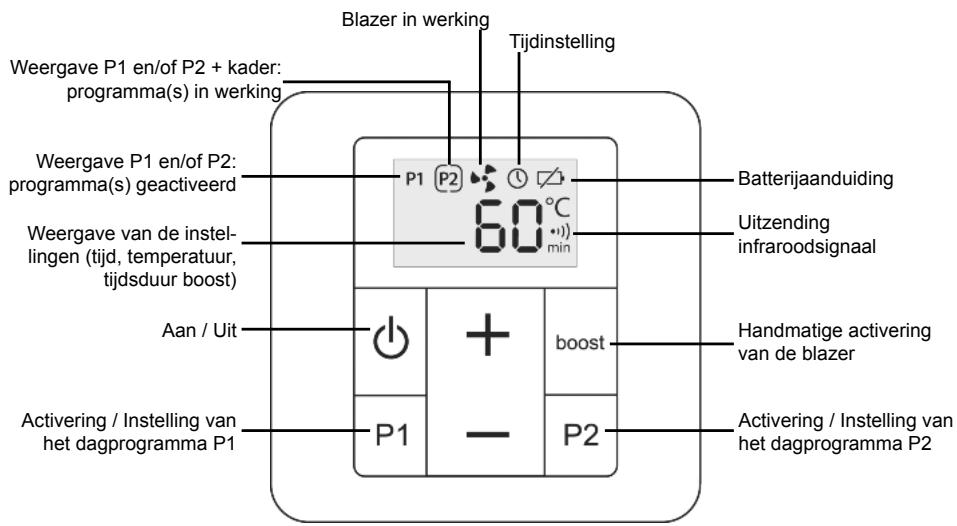

1.4 Présentation de la commande à distance

Soufflant en cours de fonctionnement

Activez le radiateur et la commande à distance par un appui long sur leurs interrupteurs marche/arrêt respectifs. Activez le soufflant par un appui simple sur son interrupteur marche/arrêt.

Le radiateur sèche-serviettes et le soufflant, si celui-ci est présent, sont alors prêts à recevoir les instructions de la commande à distance (voir chapitre 3.1).

2. Installation de votre radiateur sèche-serviettes et de sa commande

2.1 Choix de l'emplacement du radiateur sèche-serviettes

Pour profiter pleinement de votre appareil et pour votre plus grand confort, nous

- de réaliser l'installation si possible à proximité des emplacements à fortes déperditions (fenêtres, portes, etc., voir figure ®),

- de disposer tout objet (meubles, chaises.) au minimum à 50 cm de la face avant de l'appareil pour favoriser la circulation de l'air,

- de positionner le bas de l'appareil au minimum à 15 cm du sol — voir figure ®,

- de laisser au minimum 10 cm entre le haut de l'appareil et une tablette,

- d'utiliser un système de fixation adapté à la nature de votre mur,

- de ne pas soumettre le radiateur à une humidité ambiante intensive ou permanente.

IMPORTANT L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

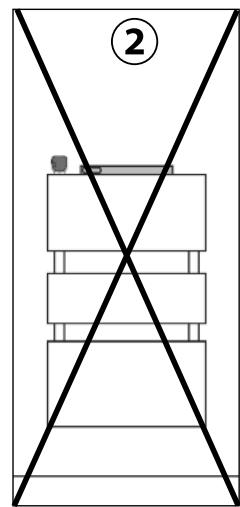

IMPORTANT Ce radiateur ne doit jamais être installé avec son soufflant en position haute, voir figure @.

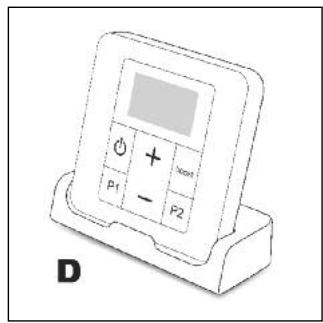

Elle peut être fixée au mur ou posée sur son socle fourni (voir chapitre 3.1.1). Avant toute fixation définitive, et après raccordement électrique de votre sèche- serviettes, réalisez un test de fonctionnement. Assurez-vous pour cela qu'aucun objet ne perturbera la transmission entre la commande à distance et le récepteur infrarouge de votre radiateur sèche-serviettes.

2.3 Raccordement de l’appareil

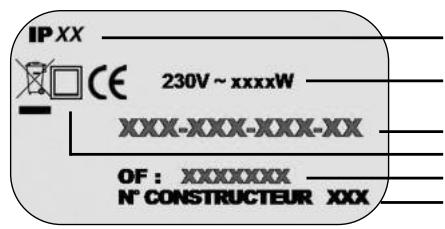

Tension et puissance à respecter lors de

Référence de l'appareil

Classe Il : double isolation OF : numéro de fabrication

L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

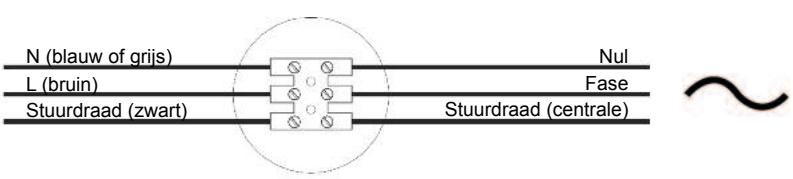

RACCORDEMENT DE CLASSE II (marché français) :

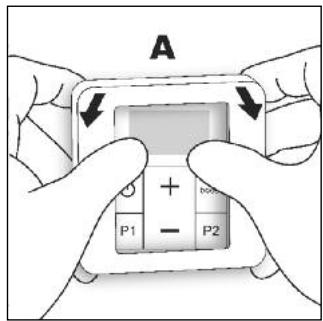

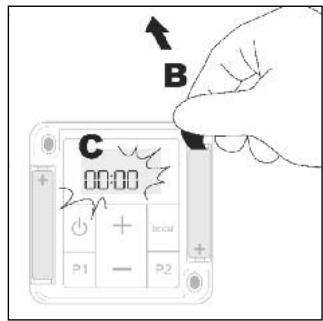

AY Enlevez le cadre en faisant levier (A). Retirez la languette d'activation des piles (B), puis repositionnez le cadre.

Après une phase d'initialisation le voyant de réglage de l'heure © s'affiche et

00:00 clignote. Appuyez aussitôt sur les touches + ou - pour mettre à l'heure votre commande à distance.

Un appui prolongé sur les touches + ou - vous permet d'accélérer ce réglage.

À la fin du réglage, patientez environ 10 secondes (ou appuyez sur les touches

o Accédez au réglage par un appui long et simultané sur les touches P1 et P2. o Le voyant de réglage de l'heure © s'affiche et 00:00 clignote.

o Réglez l'heure par appuis sur + ou -. Un appui prolongé sur les touches

+ ou - vous permet d'accélérer ce réglage.

o À la fin du réglage, patientez environ 10 secondes (ou appuyez sur les touches P1 ou P2).

o L'affichage © disparait, l'heure est alors enregistrée.

Le symbole »% apparaît pendant toute la durée CA du boost manuel. Le temps restant s'affiche et 30 défile jusqu'à la fin de la durée choisie. mn

RÉGLAGE DE LA TEMPÉRATURE SOUHAITÉE Vous pouvez régler la température de consigne souhaitée en appuyant sur les touches + ou - de votre e rc commande à distance sur une plage de 7 à 28°C. 1

Le réglage de la température souhaitée est impossible lorsqu'un boost manuel est en cours. Si vous souhaitez modifier la température, arrêtez le boost manuel en appuyant sur la touche BOOST. Réglez ensuite la tempé- rature souhaitée, relancez le boost manuel en appuyant à nouveau sur la touche BOOST.

PROGRAMMES JOURNALIERS P1 ET P2

Les fonctions P1 et P2, lorsqu'elles sont activées, vous permettent de lancer tous les jours à la même heure un ou deux programmes automatiques. Les réglages de P1 et de P2 sont indépendants.

Un appui court sur P4 ou P2, ou 10 secondes sans appui sur une touche, vous permet de sortir du réglage. L'heure de démarrage est mémorisée et P1 ou P2 est activé (D).

Le programme continuera de se répéter normalement les jours suivants.

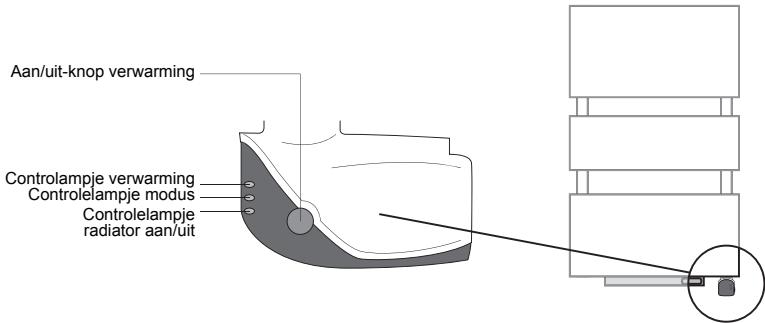

Le voyant de chauffe indique :

- lorsqu'il est allumé, que la résistance chauffante du radiateur est alimentée ; - lorsqu'il clignote, qu'un défaut de sonde de température a été détecté. Dans ce cas, consultez le chapitre 4 pour résoudre le problème.

Le voyant de mode indique, lorsque la commande à distance est allumée, qu'une température de consigne a bien été enregistrée par le radiateur.

Dans le cas d'un fil pilote, le voyant est allumé lorsque la centrale de program- mation est en mode Confort. Ce voyant restera éteint avec tout autre mode.

Le voyant marche/arrêt du radiateur indique, lorsqu'il est allumé, que le radiateur est prêt à recevoir l'instruction de la commande à distance pour se déclencher

(voir chapitre 3.1).

REMARQUE Le fonctionnement du soufflant et du radiateur électrique sont indépendants. Votre soufflant peut donc fonctionner une fois votre radiateur éteint et inversement.

3.2.2 Désignation des voyants de votre soufflant

Bouton marche / arrêt du souffant

Le voyant filtre vous signale périodiquement le besoin de nettoyer le filtre (voir chapitre 4.2).

Ce voyant vous avertit également de l'absence ou du mauvais positionnement du filtre sur le soufflant. Dans ce cas les voyants alarme et filtre clignoteront simultanément.

3.3 Paramétrage avancé de la commande à distance

(pour utilisateurs avertis)

Certains paramètres de votre commande à distance sont ajustables. Les informations ci-dessous vous permettront d'accéder à ces derniers et de les modifier en fonction de votre utilisation.

L'accès au paramétrage se fait lorsque la commande à distance est éteinte.

Effectuez si nécessaire un appui long sur (|) pour l'éteindre.

Une fois la commande éteinte, un appui long et simultané sur les touches P1 et P2 permet d'accéder au menu. Les informations suivantes s'afficheront alors sur

l'écran de votre commande :

"1 2 "1 Li ml * La commande à distance est paramétrée en fonction de l'alimentation de votre sèche-serviettes (eau chaude ou électrique). Il est déconseillé de modifier la valeur par défaut.

4.Conseils d'entretien et de dépannage

4.1 Opérations d’entretien courant

Pour une durée de service optimale de votre radiateur, nous vous recommandons de suivre les conseils suivants : - Pour l'entretien des parois extérieures (hors parties électriques), n'utilisez pas de produit abrasif ou corrosif mais simplement de l'eau savonneuse tiède. - Pour nettoyer le soufflant ainsi que la commande à distance, utilisez un chiffon doux et sec, sans solvant.

IMPORTANT Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

4.2 Nettoyage du filtre

Avec le temps, la poussière accumulée peut provoquer le colmatage du filtre situé à l'arrière de votre soufflant. Après environ 200 heures de fonctionnement du soufflant, le voyant d'alarme FILTER s'allume pour vous indiquer la nécessité de nettoyer le filtre.

Un nettoyage régulier de celui-ci est donc nécessaire pour que le soufflant puisse assurer correctement sa fonction.

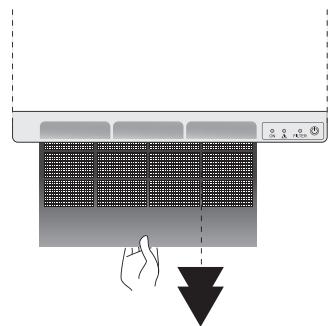

Tirez le filtre situé à l'arrière du soufflant et nettoyez-le à l'eau tiède (laissez ensuite sécher) ou à l'aide d'un aspirateur. Pendant cette opération, et afin de protéger votre appareil, le voyant alarme /\ s'allume, empêchant ainsi le fonctionnement du soufflant.

Après nettoyage, replacez le filtre dans son logement et bloquez-le dans sa position initiale.

suivant au moindre problème, vous y trouverez sans doute la solution.

Si toutefois vous ne parvenez pas à résoudre le souci rencontré, veuillez contacter le service S.A.V. de votre fournisseur.

RADIATEUR SÈCHE-SERVIETTES Problème [Diagnostic Opérations à effectuer Redémarrage

Le voyant R ! marche/arrêt est |* APPuyer sur le bouton O où | chapitre 2.3 Le voyant de [Contrôler la sonde de » ; Contacter votre installateur. chauffe clignote. |température. Le radiateur Vérifier le signal de la commande he chauffe à distance : pas. déplacer la commande Voir chapitres 2.2 et 3.1.1

: ou vérifier les piles:

: ou vérifier que la commande Le voyant de |fonctionne.

Appuyer sur la touche + pour augmenter la température souhaitée.

vérifier que le voyant /\ est

clignote. surchaufle. éteint. Le soufflant est alors

: Vérifier l'état du filtre etlle prêt à recevoir l'instruction nettoyer si nécessaire. |de la commande à distance

pour se déclencher à

: Repositionner nouveau (Voir chapitre 3.1). correctement le fire dans son logement.

Le soufflant |bériode de Laisser le soufflant ns

s'arrête et ne > de " Voir chapitre 3.1.2

temporisation. refroidir

Déplacer la commande à distance.

Effectuer un test de réception.

Le soufflant est éteint.

Appuyer sur le bouton (D du soufflant.

Problème d'alimenta- tion électrique.

Le filtre est absent ou mal positionné.

+ Repositionner correctement] le filtre nettoyé dans son logement, le voyant FILTER s'éteint alors.

+ Appuyer sur le bouton (!)

Le soufflant est prêt à recevoir l'instruction de la commande à distance pour

clignotent. PARUS secondes pour [5€ déclencher (Voir chapitre réinitialiser le soufflant et vérifier que le voyant Z\ est éteint.

F Éteindre le souflant à l'aide] du bouton (). Après une utilisation |, re 1e fitre situé à l'arrière |Après le nettoyage, d'environ 200 heures, ! 29 Le voyant du soufflant et le nettoyer à _|vous devez réinitialiser le voyant FILTER [fu sou netton FILTER ? l'eau tiède ou à l'aide d'un … |le soufflant en appuyant 1 s'allume pour : s'allume. aspirateur. pendant 5 secondes sur

indiquer la nécessité de nettoyer le filtre.

+ Remettre en place le filtre len vous assurant que la grille est en position haute.

La télécommande à Appui long sur ON

distance est éteinte. ppui long :

L'heure Réglage de l'heure non en Voir chapitre clignote. effectué. Régler l'heure. 31.1

La température de consigne ne correspond pas à la température constatée dans la pièce.

Il y a un décalage dans la mesure effectuée par la sonde de température.

Étalonner la commande à distance.

Vérifier la connexion du fil pilote.

sur la commande à distance.

Le fil pilote est peut-être relié à une centrale de programmation qui prend le pas sur la commande

Régler la centrale de programmation en mode

Confort pour que le niveau de température souhaité de la commande à distance soit bris en compte

3.12 - la référence commerciale figurant sur votre facture d'achat datée, - le numéro de version de la commande à distance (voir chapitre 3.3, paramètre 8).

(Voir conditions générales de vente dans le pays concerné)

Il est conforme à la directive CEM : 2004/108/CE relative à la compatibilité électromagnétique des équipements, à la directive Basse Tension : 2006/95/CE relative au matériel électrique destiné à être employé dans certaines limites de tension, et aux normes européennes EN 60.335.1 de 2003, EN 60.335.2.30 et EN 60335.2.43 de 2005, amendements successifs y compris.

Annulation de la garantie

La garantie ne s'applique pas notamment dans les conditions d'installation, d'utilisation, de mise en œuvre ou d'entretien non conformes à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation du constructeur.

Pour toute autre question concernant la garantie, contactez votre installateur ou votre revendeur.

Cet appareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qui normalement doit être contacté en cas de fuite d'huile.
