GEBRUIKSAANWIJZING VPI 1631 B VEDETTE

INDUCTIEKOOKPLAAT Instructiehandleiding VÜedeite

V/edelte Beste klant, Dank u voor uw aankoop van een VEDETTE inductiekookplaat. Wij hebben dit product ontworpen en vervaardigd met u, uw levensstijl en uw behoeften in gedachten, zodat het zo goed mogelijk aan uw verwachtingen voldoet. Wij hebben onze know- how en onze geest van innovatie erin gestopt. In ons voortdurende streven om zo goed mogelijk aan uw wensen met betrekking tot onze producten te voldoen, staat onze consumentendienst uiteraard tot uw beschikking om al uw vragen of suggesties te beantwoorden (de contactgegevens vindt u achterin deze brochure). Belangrijk : Alvorens uw toestel aan te zetten, lees eerst aandachtig deze installatie- en gebruikshandieiding zodat u sneller vertrouwd bent met de werking ervan.

INHOUDSOPGAVE Veiligheidsaanwijzingen 34 Milieu en energienesparing 36

1.2 Inbouwen in het werkvlal

1.3 Elektrische aansluiting...…....…..

2.2 Keuze van container

2.2 Kiezen van de focus

2.3 In-/uitschakelen .

2.4 Instelling van het vermogen.

2.5 Instellen van de timer.

2.6 Onafhankelijke timer.

2.7 Vergrendeling van de bedieningselementei

2.8 Veiligheid en aanbevelingen ……

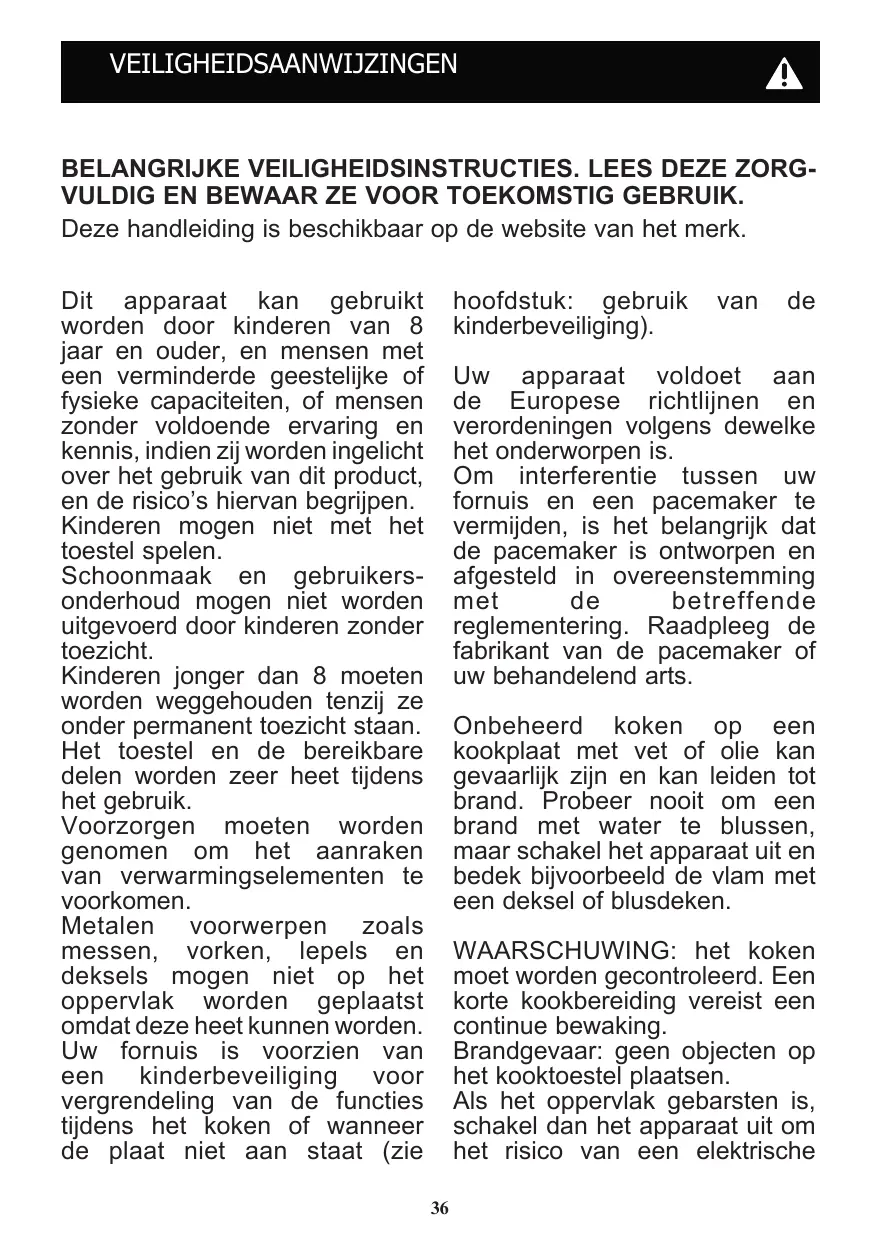

VEILIGHEIDSAANWIJZINGEN

BELANGRIUKE VEILIGHEIDSINSTRUCTIES. LEES DEZE ZORG-

VULDIG EN BEWAAR ZE VOOR TOEKOMSTIG GEBRUIK. Deze handleiding is beschikbaar op de website van het merk. Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder, en mensen met een verminderde geestelijke of fysieke capaciteiten, of mensen zonder voldoende ervaring en kennis, indien zij worden ingelicht over het gebruik van dit product, en de risico’s hiervan begrijpen. Kinderen mogen niet met het toestel spelen. Schoonmaak en gebruikers- onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht. Kinderen jonger dan 8 moeten worden weggehouden tenzij ze onder permanent toezicht staan. Het toestel en de bereikbare delen worden zeer heet tijdens het gebruik. Voorzorgen moeten worden genomen om het aanraken van verwarmingselementen te voorkomen. Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op het oppervlak worden geplaatst omdat deze heet kunnen worden. Uw fornuis is voorzien van een kinderbeveiliging voor vergrendeling van de functies tiidens het koken of wanneer de plaat niet aan staat (zie

hoofdstuk: gebruik van de kinderbeveiliging). Uw apparaat voldoet aan de Europese richtlinen en verordeningen volgens dewelke het onderworpen is. Om interferentie tussen uw fornuis en een pacemaker te vermijden, is het belangrijk dat de pacemaker is ontworpen en afgesteld in overeenstemming met de betreffende reglementering. Raadpleeg de fabrikant van de pacemaker of uw behandelend arts. Onbeheerd koken op een kookplaat met vet of olie kan gevaarlijk zijn en kan leiden tot brand. Probeer nooïit om een brand met water te blussen, maar schakel het apparaat uit en bedek bijvoorbeeld de vlam met een deksel of blusdeken. WAARSCHUWING: het koken moet worden gecontroleerd. Een korte kookbereiding vereist een continue bewaking. Brandgevaar: geen objecten op het kooktoestel plaatsen. Als het oppervlak gebarsten is, schakel dan het apparaat uit om het risico van een elektrische

VEILIGHEIDSAANWIJZINGEN schok te voorkomen. Gebruik het fornuis niet meer voordat de glazen bovenplaat is vervangen. De kookpannen niet te hard op de kookplaat neerzetten: de vitroceramische plaat is zeer stevig, maar niet onbreekbaar. Plaats geen heet deksel plat op het fornuis . Een ‘zuignap’-effect kan het keramisch oppervlak beschadigen. Verschuif de pannen niet over de glasplaat, dat kan op den duur beschadiging veroorzaken van de keramische plaat. Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten. Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw fornuis. Geen onderhouds- en ontvlambare producten in het meubel onder het fornuis opbergen. Indien de voedingskabel is beschadigd, moet deze veiligheidshalve door de fabrikant, de servicedienst of een ander gekwalificeerd persoon worden vervangen. Deze kookplaten moeten wor- den aangesloten op het elektri- citeitsnet via een omnipolaire schakelaar volgens de geldende installatieregels. Een loskoppe-

lingswijze moet geïntegreerd worden in de vaste leidingen. Uw kookplaat is ontworpen om te werken op 50Hz of 60Hz (50HZ/60HzZ) zonder enige speciale tussenkomst van uw kant. Schakel de Kkookplaat na gebruik uit met behulp van het bedieningsmechanisme en vertrouw niet op de sensor van de pan. Zorg ervoor dat de voedingskabel van een elektrisch apparaat dat in de nabijheid van het fornuis is aangesloten, niet in contact komt met de kookzones. Gebruik nooit een stoomreiniger voor het onderhoud van uw fornuis. Het apparaat is niet bedoeld voor het gebruik met een externe timer of een apart afstandsbedieningssysteem. LET OP: Gebruik alleen beschermers van de kookplaat ontworpen door de fabrikant van kooktoestel, waarnaar wordt verwezen in de instructies voor gebruik als geschikt, of die een deel vormen van het apparaat. Het gebruik van ongeschikte bescherming kan ongelukken veroorzaken.

Milieu Dit symbool geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. Uw apparaat bevat eveneens tal van recycleerbare materialen. Daarom is het voorzien van dit symbool dat = aangeeft dat de gebruikte apparaten van ander afval dient te worden gescheiden Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzinde inzamelplaats voor uw oude apparaten. De recyclage van de apparaten die door uw fabrikant wordt georganiseerd, wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn betreffende elektrisch en elektronisch afval. Bepaalde verpakkingsmaterialen van dit apparaat zijn recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren. Wij danken u voor uw bijdrage aan de bescherming van het milieu. Tip voor energiebesparing Koken met een goed passend deksel bespaart energie. Indien u een glazen deksel gebruikt, kunt u het koken perfect controleren.

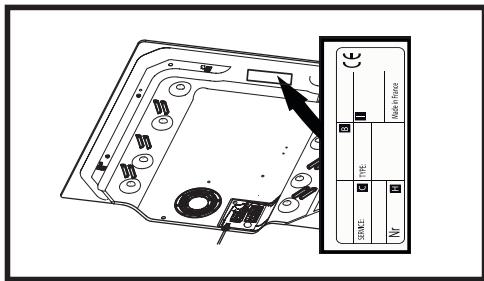

Verwijder alle beschermende elementen. Controleer en let op de kenmerken van het appa- raat aangegeven op het typeplaatje. Vl in de onderstaande kaders de servicerefe- renties en het standaardtype dat u op deze plaat aantreft Voor toekomstig gebruik. Service : ype: | Puissance totale :

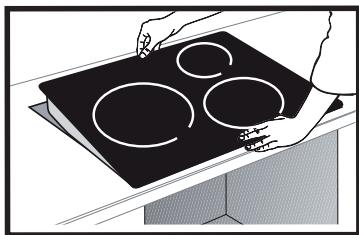

1.2 INBOUWEN IN HET WERKVLAK

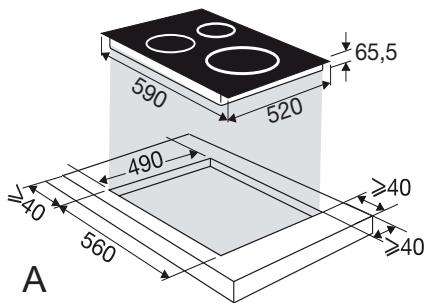

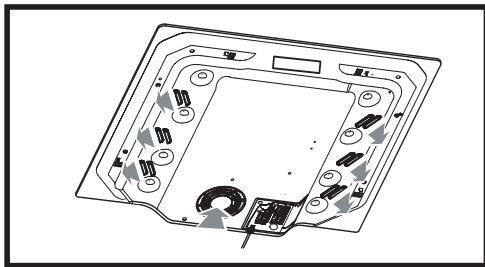

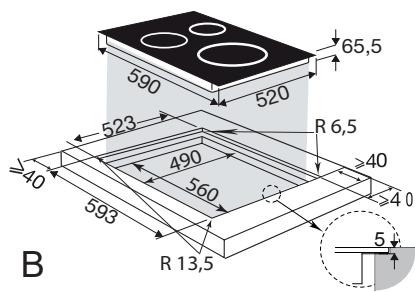

Zorg ervoor dat de luchtingangen en uitgangen goed vrij zijn. Voor standard verzonken montage, zie schema A. Voor verzonken montage, zie schema B. Houd rekening met de informatie over de inbouwafmetingen (in mm) van het werkplanblad voor het ontvangen van de kookplaat. Controleer of de lucht goed doorstroomt tussen de voor- en achterzide van uw kookplaat.

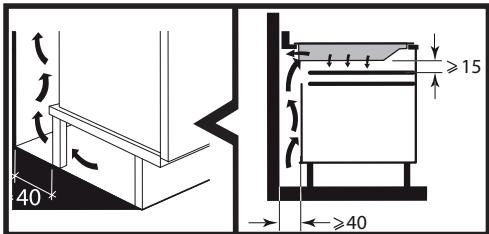

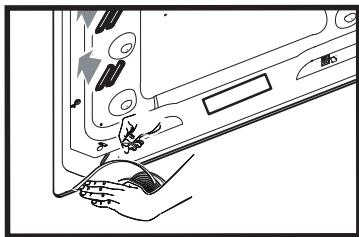

Als de kookplaat boven een lade, of een inge- bouwde oven wordt geïnstalleerd, respecteer dan de afmetingen aangegeven in de afbeeldingen om een voldoende luchtuitlaat te waarborgen aan de voorzide.Lim de pakking zorgvuldig rondom het glas van de kookplaat. Qi: tooipisat zich boven een oven bevindt, kunnen de warmtebeveiligingen van de plaat het geliktidige gebruik van de plaat en de oven verhinderen in pyrolyse-modus - weergave code “F7” op de bedieningszone. In dit geval raden wij u aan om de beluchting van uw kookplaat te verbeteren door een opening te maken aan de zijkant van uw meubel (8cm x 5cm)

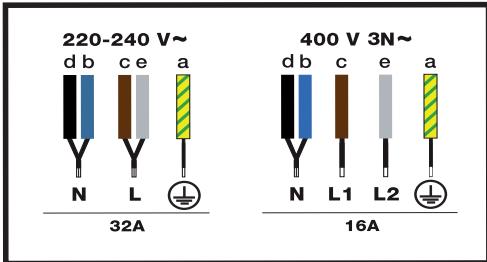

1.3 ELEKTRISCHE AANSLUITING

Deze kookplaten moeten worden aangesloten op het elektriciteitsnet via een omnipolaire schake- laar volgens de geldende installatieregels. Een loskoppelingswize moet geïntegreerd worden in de vaste leidingen. Identificeer het type van de kabel van uw kook- plaat, afhankelik van het aantal draden en de Kieuren: Bij het onder spanning stellen van uw kookplaat, of na een lange stroomonderbreking, wordt een code weergegeven op het toetsenbord (dit display is bedoeld voor de Servicedienst, de

bUL VI) N 1 12 © 16A as v sn 32A gebruiker van de kookplaat moet hiermee geen rekening houden). Deze _informatie 30 seconden. verdwijnt na ongeveer

Pannen met het symbool zijn geschikt voor inductie. [QI Tip voor energiebesparing Koken met een goed passend deksel bespaart energie. Indien u een glazen deksel gebruikt, kunt u het koken perfect controleren

2.2 KIEZEN VAN DE FOCUS

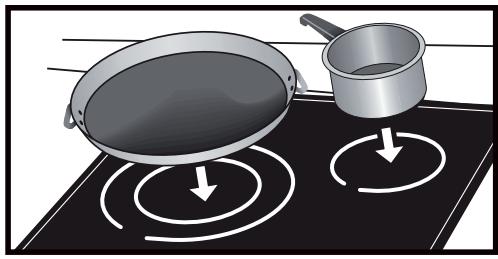

Er zÿn verschillende modellen haarden waarop de bakken kunnen worden geplaatst. Kies de pan die bi u past, afhankeljk van de grootte van de pan. Als de panbodem te klein is, gaat de vermogensindicator knipperen en werkt de kookplaat niet, zelfs als het materiæal van de pan geschikt is voor inductie. Gebruik geen kookgereï dat Kieiner is dan de diameter van de kookplaat (zie tabel). Diameter | masimaat | Diameter van de bodem van de vemogen hasrd | Gt) | éontainer(em)

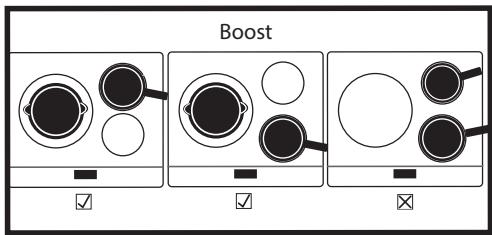

21 2400 12-21 [ob geliktijdig gebruik van de tee kookplaten regelt de kookplaat de vermogensverdeling, zodat het totale vermogen van de kookplaat niet wordt overschreden. Wanneer u het maximumvermogen (Ultra Boost) op meerdere kookplaten tegelik gebruikt, moet u de beste positie voor uw recipiénten kiezen volgens het model van uw kookplaat zoals aangegeven in de illustraties. Dit voorkomt automatische vermogensbeperking op een van de kookplaten als de plaatsing niet optimaal is: aanbevolen positionering. R = positionering die vermeden moet worden.

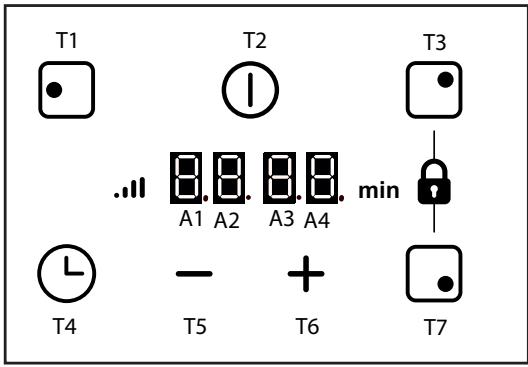

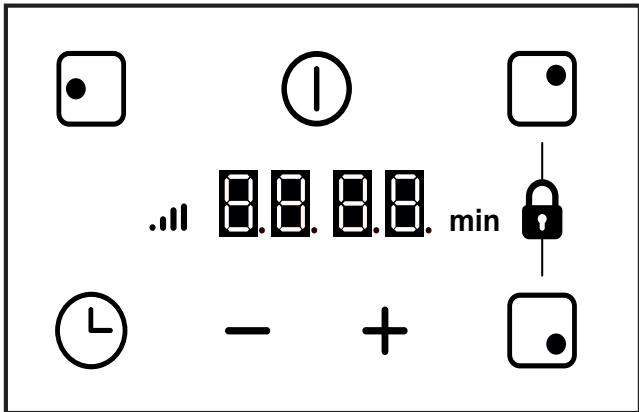

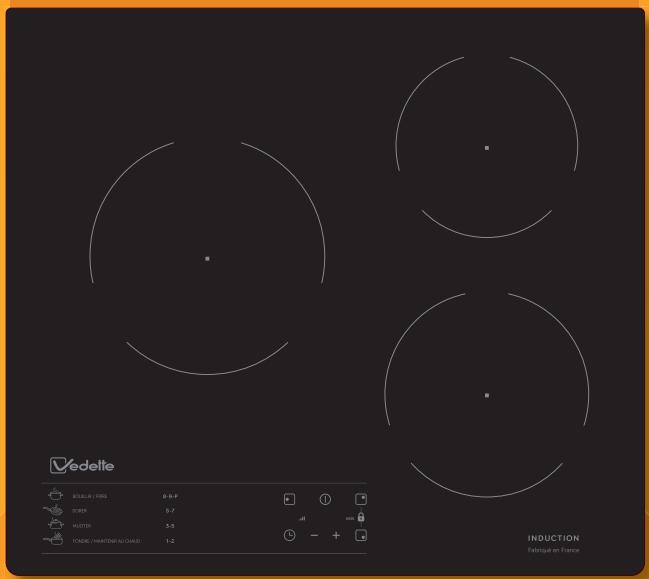

T4 T5 T6 Ti: T2: T4: TS: T6: T7: AT: A2: A3: A4: Toets linker kookzone Aan/uit knop toets kookzone rechts Timer knop = knop + toets Kookgedeelte rechtsvoor Weergave van de kookcapaciteit Weergave van de actieve kookzone Weergave van de tientallen «timer Eenheden tonen «timer

2.3 IN-/UITSCHAKELEN

Inschakelen: Wanneer het toestel voor het eerst wordt ingeschakeld, wordt de weergave van de lichtcodering geannuleerd wanneer om het even welke toets wordt ingedrukt (zonder dat er een toets wordt ingedrukt verdwijnen ze na ongeveer seconden). Druk op de toets (T2 aan/uit) van het fornuis; er wordt een ‘0’ weergeven op het display A1 en een herhaald patron op het display A2. Displays A1 - A2

Het display geeft enkel de gegevens weer m.b.t. de laatst geactiveerde kookzone. Om de waarden van een andere actieve kookzone te raadplegen, drukt u op de toets van de betrokken kookzone. Nadat u een kookzone geselecteerd hebt door op de toets EJ T1, LŸ] T3 où Le] T7 te drukken, verschint er een knipperende 0 op A2. Op A2 knipperen 2 segmenten die een hoek vormen: dit geeft de actieve kookzone aan. U kunt nu het gewenste kookvermogen instellen. Als u een andere kookzone selecteert, blift de hoek van de reeds geselecteerde kookzone branden en gaat die van de laatst geselecteerde Kookzone knipperen. Als u geen vermogen instelt, zal de kookzone na 8 seconden automatisch worden uitgeschakeld.

Displays A1 - A2 Kookzone achteraan rechts kookvermogen 1 Als er meerdere kookzones tegelijk ingeschakeld zin, laatst geactiveerde kookzone vooraan | \N rechts vermogen 5. Stoppen van een zone Druk lang op de te stoppen zone T1 of T3 of T4 of T7: er weerklinkt een lange pieptoon. Volledig uitschakelen Druk lang op de aan/uit-toets (T2). Er weerklinkt een lange pieptoon en het display wordt uitgeschakeld of het symbool ‘H° (restwarmite) verschijnt.

2-4 INSTELLING VAN HET VERMOGEN

Druk op de toets ++ of -- om uw kookvermogen in te stellen van 1 tot 9 of P (P = maximaal vermogen of boost). Bij het inschakelen kunt u onmiddelljk het maximale vermogen P instellen door op de toets -- (T5) te drukken Snelle toegang: Een dubbelklik op de ++ toets geeft direct toegang tot vermogen 5 (als het weergegeven vermogen minder dan 4 is) of direct tot vermogen 9 (als het weergegeven vermogen tussen 4 en 8 ligt).

Elke kookzone heeft een eigen timer. Die kan ingeschakeld worden zodra de betrokken Kookzone in werking is (vermogen > 0). Om de timer in te schakelen drukt u op de toets G (ray: er wordt een 0 met een vast punt weergegeven op het display A4. De instelling gebeurt vervolgens door op + (T6) of - (TS) te drukken. Het is mogelik om onmiddellijk naar 99 minuten te gaan door vanaf het begin op de toets — te drukken Voorbeeld

Kookzone achteraan rechts kookvermogen 1 met een timer van 13 min. Na het koken verschint er een O op A3 en A4 en hoort u een pieptoon gedurende ongeveer 20 seconden. Om dit te stoppen, drukt u op een willekeurige bedieningstoets. Om de timer handmatig te stoppen, drukt u lang

op de toets CE (T4) of gaat u naar 0 met de toets - (TS).

2.6 ONAFHANKELIJKE TIMER

De onafhankelike timer werkt enkel op een geselecteerde kookzone met vermogen 0. Selecteer de kookzone en druk vervolgens op de toets (© (T4). Voer een tijd in door op de toetsen TS of T6 te drukken (door op T5 te drukken kunt u onmiddellik naar 99 minuten gaan) De verhoging gebeurt per eenheid tot 15 en vervolgens per 5 tot aan 99.

Om de timer te stoppen drukt u lang op © (T4) als de weergave van de timer actief is. Anders selecteert u het fornuis door op T1 / T3 / T4 of T7 te drukken en drukt u vervolgens lang op (T4) of op de toets van de betrokken kookzone; er weerklinkt een bieptoon ter bevestiging. Voorbeeld: De timer (t = tijd) is actief op de kookzone vooraan rechts voor een duur van 6 minuten.

BEDIENINGSELEMENTEN Kinderbeveiliging JE LL ci El Votre table de cuisson possède une sécurité Als uw fomuis uitgeschakeld is: Druk op de toetsen T3 + T7 totdat het vergrendelingssymbool ‘bloc’ op de displays verschint en een korte pieptoon uw actie bevestigt. Als uw fornuis ingeschakeld is: Druk lang op de toetsen C7) + Ce] çra + 17) totdat het vergrendelingssymbool ‘bloc’ op de displays verschint en een korte pieptoon uw actie bevestigt. Het display van de ingeschakelde kookzones geeft afwisselend het vermogen en ‘bloc’ weer. Wanneer u op de toetsen van het vermogen of de timer van de ingeschakelde kookzones drukt, verschint ‘bloc’ gedurende 2 seconden en verdwint weer. Ontgrendeling: Druk tegelik op de toetsen C7] + Ce] (r3 + 7) totdat het vergrendelingssymbool ‘bloc’ verdwijnt op de timer en 2 korte bieptonen uw actie bevestigen. Bi een stroomonderbreking vergrendeling onthouden. CLEAN-LOCK-functie: Deze functie vergrendelt uw kookplaat tijdelijk tijdens het reinigen. Om Clean lock te activeren drukt u kort tegelik op de toetsen C7) + C2] (r3 + T7): er weerkinkt een pieptoon en het symbool ‘bloc’ knippert op de displays. Na een vooraf ingestelde tijd van 1 min zal de vergrendeling automatisch ophouden. Er weerklinken 2 korte pieptonen en ‘bloc’ gaat uit. U kunt de Clean lock op gelijk welk ogenblik ê.Q stopzetten door langdurig op de toetsen (T3 + T7) te drukken. We bevelen een kookplaatbescherming niet aan. wordt de

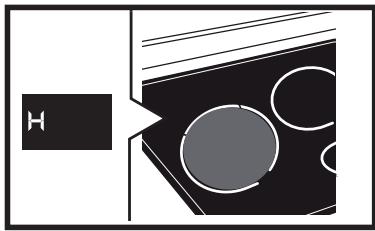

Restwarmte: Na intensief gebruik kan het fornuis enkele minuten warm bliven. Tijdens deze periode wordt het symbool ‘H' weergegeven. Raak de betrokken zones dan niet aan Temperatuurbegrenzer Elke kookzone is uitgerust met een veiligheidssensor die voortdurend de temperatuur van de bodem van de pan controleert. AIS u een lege pan op een ingeschakelde kookzone laat staan, zal deze sensor automatisch de temperatuur van de kookplaat aanpassen, om het risico op beschadiging van uw keukengerei of de kookplaat te beperken. Bescherming bij overkoken Het stopzetten van de kookplaat, een speciale weergave (symbool ) en een pieptoon (naar gelang het model) kunnen in een van de volgende 3 gevallen in werking worden gezet: - Overkoken waarbij de bedieningstoetsen worden bedekt. - Natte doek op de toetsen. - Metalen voonwerp op de bedieningstoetsen Verwijder het voorwerp of maak de bedieningstoetsen schoon en droog en start de kookplaat opnieuw. “Auto-Stop’-systeem Uwkookplaatisuitgerustmeteenveiligheidsfunctie “Auto-Stop’. Indien u vergeet een pan van de kookzone te halen, zal deze functie de vergeten kookzone automatisch uitzetten na een vooraf ingestelde tid (tussen 1 en 10 uur naargelang van het gebruikte vermogen). Wanneer deze veiligheidsfunctie wordt gestart, wordt de onderbreking van de kookzone aangekondigd met de weergave ‘AS’ in de bedieningszone en hoort u ongeveer 2 minuten lang een pieptoon. Door op een willekeurige toets van de bedieningen te drukken, maakt u hieraan een einde. Q\: kunnen geluiden optreden die lijken op het geluid van de wijzers van een uurwerk. Deze geluiden treden op wanneer de kookplaat in werking is en verdwifnen of nemen af naargelang van de verwarmingsconfiguratie. Piepende geluiden kunnen ook optreden, afhankelik van het model en de kwaliteit van uw pan. De beschreven geluiden zijn normaal. Ze maken deel uit van de inductietechnologie

Gebruike voor lichte viekken een reinigingssponsje. Het te reinigen gebied met warm water doonweken, daarna afvegen (5). Voor een ophoping van gebakken vuil, gemorste suikerhoudende substanties, gebruik maken van een reinigingspons en / of een speciale glasschraper. Het te reinigen gebied met warm water doorweken, een speciaal_ glaskrabbertje gebruiken om het ergste vuil te verwijderen, daarna met een huishoudsponsje het resterende vuil verwijderen en afvegen Voor halo's en kalkaanslag, warme witte azin op de viek, aanbrengen, en afvegen met een zachte doëk. Voor glanzende metaalkleuren en wekelijks onderhoud, gebruik maken van een special keramisch product. Belangrijke opmerking: gebruik geen schuurpoeder of -sponsjes. Geef de voorkeur aan crèmes en

4.1 Bij het opstarten

U zut merken dat er een lichtgevend scherm verschijnt. Dit is normaal. Het zal verdwijnen na 30 seconden. Uw installatie is losgekoppeld of slechts één kant werkt. De verbinding van uw tafel is defect. Controleer de conformiteit (zie hoofdstuk Aansluiting). De kookplaat geeft een geur af tijdens de eerste paar kookbeurten. Het toestel is nieuw. Verwarm elke zone gedurende een half uur met een pan vol water.

4.2 Bij het inschakelen van

De tafel werkt niet en de lichtdisplays op het toetsenbord blijven uit. Het toestel staat niet onder stroom. De stroomvoorziening of de aansluiting is defect. Controleer de Zzekeringen en de stroomonderbreker. De tabel werkt niet en er verschijnt een ander bericht. Het elektronische circuit is defect. Oproep voor dienst. De tabel werkt niet, de informatie "of "blok' wordt weergegeven. Ontgrendel het kinderslot. Foutcode F9: spanning lager dan 170 V. Foutcode FO: temperatuur lager dan 5°C. RICHTEN, INCIDENTEN

4.3 Tijdens de werking

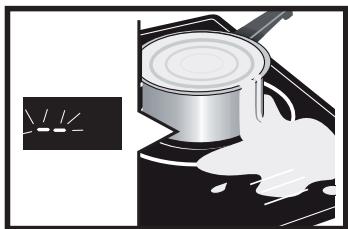

De tafel werkt niet, het display toont en er Kiinkt een signaal. De tafel werkt niet, het display geeft aan en er Kiinkt een geluidssignaal, er is een overloop of een voorwerp belemmert het bedieningspaneel. Maak het voorwerp schoon of verwijder het en start het bakproces opnieuw. Code F7 wordt weergegeven. De elektronische circuits zijn heet geworden (zie hoofdstuk over installatie). Tijdens de werking van een venwarmingszone knipperen de controlelampjes op het toetsenbord nog steeds. De gebruikte container is niet geschikt. De pannen maken lawaai en uw kookplaat rammelt tijdens het koken (zie de tip "Veiligheid en aanbevelingen"). Dit is normaal. Bij een bepaald type pan is dit de energiestroom van de kookplaat naar de pan.

INTERVENTIES Eventuele interventies aan uw apparaat moeten worden uitgevoerd door een gekwalificeerde professionele technicus van het merk. Om bij het opbellen de verwerking van uw verzoek te vergemakkeliken, houdt de volledige referen- tie van uw toestel bij de hand (commerciële referentie, servicereferentie, serienummer). Deze informatie wordt weergegeven op het identificatieplaatje. B: Verkoopreferentie C: Dienstreferentie H: Serienummer
