GEBRUIKSAANWIJZING CH 60 K 373C HIGH ONE
Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor etke storing die het geomet is van een fabricagefout of het materiaal. Gebreken of schade door slechte installation, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.
*op vertoon van kassabon.
CONDICIONES DE GARANTÍA
Proficiat met uw keuze voor een product van HIGHONE
De selectie en de testen van de toestellen van HIGHONE gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van HIGHONE, die uitmuntein hun eenvoudig gebruik, hun betrouwbare werkung en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de HIGHONE toestellen aan en is ervan dat u uiterst tevreden zal zich bij elk gebruik van het toestel.
Welkom bij ELECTRO DEPOT.
Bezoek onsite website: www.electrodepot.be
ELECTRO DEPOT

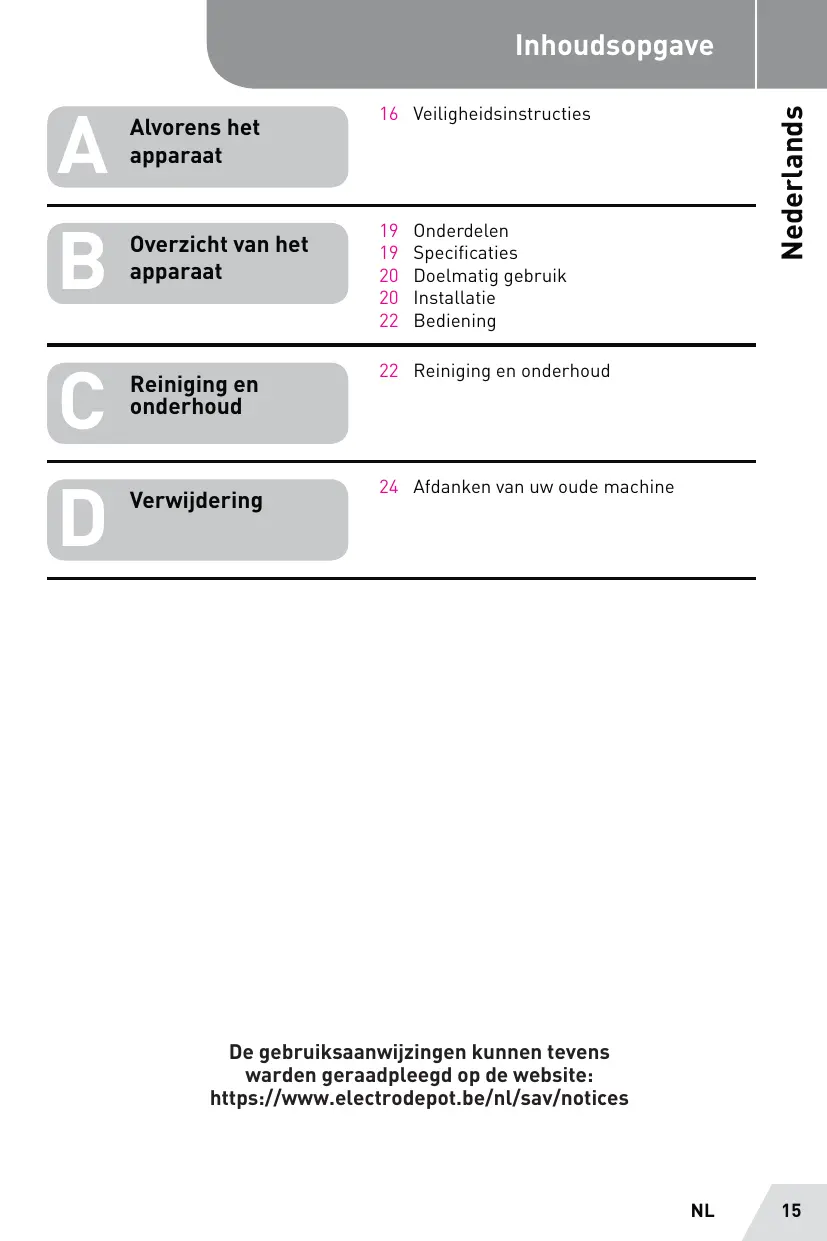

| A | Alvorens het apparaat | 16 | Veiligheidsinstructies |
| B | Overzicht van het apparaat | 19 | Onderdelen |
| 19 | Specificaties |
| 20 | Doelmatig gezruik |
| 20 | Installatie |
| 22 | Bediening |
| C | Reinigung en onderhoud | 22 | Reinigung en onderhoud |
| D | Verwijdering | 24 | Afdanken van uw oude machine |
Veiligheidsinstructies
LEES DE GEBRUKSAANWIJZING AANDACHTIG DOOR VOORDAT U HET APPARAAT IN GEBRUK NEEMT EN BEWAAR DEZE VOOR LATERE RAADPLEGING.
- Let op: Als indezelfde kamer tegelijkertijd een dampkap en een brander of haard worden gezruikt die gevoed worden dooreen andere energiebron dan elektriciteit, bestaat het gevaar dat de luchtstroom worden omgekeerd.
- De dampkap kan delucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkinq dient u te zorgen voor een goede ventilatie van
de ruimte. Voor de afvoer\
aar buiten要去 zich\
houden aan de geldende\
voorschriften die in uw\
land van toepassing�n.
Voordat u de dampkap op het elektriciteitsnet aansluit:
- Controller of het typeplaatje (aan de binnenkant van de dampkap) of de spanning en het vermogen overeenstemmen met deze van het net, en of de stekker geschikt is voor de aansluiting.
- Neem in geval van twijfel contact op met een vakbekwame elektricien.
- Als het snoer beschadigd is, maar het verrangen door de fabrikant, eenerkend servicecentrum of een gelijkwaardig bekwaam persoon om elk gevaar te voorkomen.
- Verbind het mechanismisme aan de voeding met behulp van een stekker
met zekering van 3 A of aan de 2 draden van detweefasenwisselstroom die door een zekering van 3 A worden beschermd.
OPGELET! Huishoudelijkke apparaten kuren in bepaalde omstandigheden gevaarlijk়:
- Probeer Niet om de filters te controlleren verwijl de dampkap in werkung is.
- Raak de lampen en de zones vlak bij Niet aan na een langdurige inschakeling van de verlichting of kort na uitschakeling.
- Het is absolutut verboden om eten met open vlam onder de kap te bereiden.
- Vermijd vlammen: Dezeল jeveaarlijk voor de filters en+kennen brandveroorzaken.
-
Controller voortdurend gebakken etenswaren om te voorkomen dat de hete olie vlam vat.
-
Voor elke onderhoudsbeurt, ontkoppel dedampkap van de netvoeding.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekreten over het veilig gebruik van het apparaat en de gezaren die het gebruik van het apparaat met zich meebrengt begrijpen. Kinderenogens Niet met het apparaat spelen. Kinderen zonder toezicht月至gen het apparaat Niet reinigen of onderhouden.
- Als de dampkap gegelijk met andere apparaten worden gebruikt die gas of andere brandstoffen verbranden,要去 de
ruimte goed worden geventileerd.
- Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de gebruiksaanwijzing, loopt u het risicodat er brand uitbreekt.
Zorg voor voldoende ventilatie in de ruimte wanneer de dampkap tege-lijkertijd worden gezruikt met apparaten die op gas of een ander brandstof werken (niet van toepass-ing voor apparaten die lucht maar de achterkant van de ruimte afvoeren).
- De lucht mag nicht worden afgevoerd in een leiding die voor de afvoer van damp van apparaten die op gas of een andere brandstof werken worden gezruikt (niet van toe-passing voor apparaten die alleen lucht maar deijkenkant van de ruimte afvoeren).
- OPGELET: De toeganke-
lijke onderdelen können warm worden wanner het toestel met andere keukenapparatuur worden gebrukt.
- Leef de voorschriften over het juist afvoeren van de lucht na.
- Voor instructies over de installmentie, reiniging of het verrangen van de lampen, raadpleeg de sectie die verder in deze gebruiksaanwijzing is vermeld.
- Wij wijzen alle verantwoordelijkheid af in geval van schade als gezolg van het negeren van de instructies die hieronder zichn vermeld.
Onderdelen
Bedieningspaneel
B Light
Filter
D Ventilatie
E Afvoeropening
Productblad
Metingen uitgevoerd volgens de Europese regels N° 65/2014 & 66/2014 van de Europese Commissie en de norm EN 61591.
| Mark | | symbool | waarde | eenheid |
| HIGHONE |
| Model identificatie | | CH 60 W 373C / CH 60 K 373C |
| Productcode | | 958687 / 958688 |
| Jaarliks energieverbruik | AEC\( _{hood} \) | 44.2 | kWh /yr |
| Energie-efficiëntieklasse | | C |
| Fluidodynamische efficiëntie | FDE\( _{hood} \) | 9.5 |
| Klasse van fluidodynamische efficiëntie | | E |
| Lichtopbrengst | LE\( _{hood} \) | 38.6 | Lux/W |
| Lichtefficientieklasse | | A |
| Filterefficiëntie van vetten | GFE\( _{hood} \) | 80.8 | % |
| Filtratie-efficiëntieklasse van vetten | | C |
| Luchtstroom bij minimale snelheid tijdens normale werkung | | 99.6 | \( m^3/h \) |
| Luchtstroom bij maximale snelheid tijdens normale werkung | | 207.8 | \( m^3/h \) |
| Geluidsniveau bij minimale snelheid bij normale werkung | L\( _{WA} \) | 55 | dB(A) |
| Geluidsniveau bij maximale snelheid bij normale werkung | L\( _{WA} \) | 71 | dB(A) |
| Elektriciteitsverbruik gemeten in "stop" -modus | \( P_0 \) | 0 | W |
| Electro-Depot, 1 Route de Vendeville, 59155 Faches-Thumesnil (Frankrijk) | symbol | waarde | eenheid |
| Energie-efficientre-index | EEIhood | 81.5 | |
| Groefactor in deijd | f | 1.7 | |
| Luchtstroom gemeten op het punt van maximale opbrengst | QBEP | 88.4 | m3/h |
| Luchtdruk gemeten op het punt van maximale efficientre | PBEP | 262 | Pa |
| Input elektrisch vermogen gemeten op het punt van maximale efficientre | WBEP | 67.9 | W |
| Gemiddelde verlichting van het verlichtingsystem op het kookopervlak | Emiddle | 108 | Lux |
| Nominaal vermogen van het verlichtingsystem | WL | 2.8 | W |
| Maximale luchtstroom | Qmax | 209.7 | m3/h |
| Technische kenmerken | waarde | eenheid |
| Nominale spanning | 220-240 | V |
| Aard van de stroom | ~ | |
| Toegewezen_freqentie | 50 | Hz |
| Klasse elektrische beveiliging | II | |
| Type verlichting | LED Module |
| Verlichtingskracht | 1 x 2,5 | W |
| Door de gebruiker verrangbare verlichting | Non | |
| Motorvermögen | 85 | W |
| Totaal vermogen toegewezen | 87.5 | W |
| Netto gewicht | 4.3 | kg |
Doelmatig gebruik
Het apparatus is ontworpen om te worden gebruikt in de afzuigmodus (afvoer van lucht maar buiten) of in de filtermodus (terugkeer van lucht maar binnen).
Installatie
WAARSCHUWING
Om de impact van het kookproces op het milieu te beperken (bijv. stroomverbruik), installerer uw productzoals aangegeven inde gebruikershandleiding.Zorg voor voldoende ventilatie in deruimte waar het apparaat gebruikt worden.Zorg dat de afvoerleiding zorecht en kort mogelijk is.
De minimale afstand tussen het steunoppervlak van de paffen op het kooktoestel en het laagste deel van de dampkap mag Niet minder dan 65 cm zich.
WAARSCHUWING
- De montage en elektrische aansluiting要去en door eenvakbekwamesoon worden uitgevoerd.
Draag werkhand-schoenen voordat umontagewerkzam-hedenuitvoert.
Elektrische aansluiting
Zorg dat het gebruikte stopcontact na installmentie van het apparaat eenvoudig te bereiken is. In geval het apparaat een kabel zonder stekker heeft,要去 men het op het elektriciteitsnet aan sluiten met een schakelaar tussen het apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten要去 minstens 3mm zijn en de schakelaar要去 gedimensioneerd zich voor de belasting en voldoen aan de geldende normen.
- De aansluiting op het elektriciteitsnet要去 als volgt worden uitgevoerd:
BRUIN = L fase
BLAUW = N nulleiding
- Indien een verbindingsbuis bestaandeuit twee ofeer delen gebruikt worden,dan moet het bovenste gedeelte aan debuitekant van het onderste gedeelzitten.
Sluit de afvoer van de dampkap Niet aan op een leiding waardoor warmelucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden.
Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.
We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een redueerelement zou de prestaties van het product+kennen beperken en het lawaai+kennen doen toenemen.
2 Afzugversie
Bij dit soort installmenta zal het apparaat de dampen door een buitenmuur of door een bestaande kanalisering maar buiten afvoeren.
3 Filterversie
Om de dampkap van de afzuigversie maar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.
De achieve koolstofffilter installeren
- Om de actieve koolestoffilter te instal-leren, verwijder eerst de aluminium filter.
- Open het rooster, druk op de vergren-deling en duw de filter omlaag.
- Plaats de actieve koolstofffilter in het toestel en draai het gegen de klok in.
- Plaats het rooster opnieuw in de originele positie.
We raden aan om de dampkap enkele minuten voor het bereiden van gerechten in te schakelen. Het worden tevens aanbevolen het apparaat 15 minutes ingeschakeld te houden eenmaal het eten bereid is voor een optimale verwijdering van geuren en afvoer van verruilde lucht.
Installer de dampkap in een gegaste ruimte waar voldoende ventilatie aanwezig is.
Aansluiting in afzuigmodus (de lucht wordt waar buiten afgevoerd):
- Verwijder de filter.
Haal de luchtuitlaatplaat af.
Stel de luchtregelaar in zodat delucht maar buiten worden geblaZen.
5 Aansluiting in de filtermodus (de lucht wordt gefilterd en opnieuw in de ka-mer geblazen):
Verwijder de filter.
Haal de luchtuitlaatplaat af.
Stel de luchtregelaar in zodat de lucht maar binnen worden geblazen.
Het apparaat installeren (in de afzuigmodus)
De dampkap worden geleverd met twee verschillende luchtuitatlen, een kunststof deksel om op het Niet gebruikte gat te worden aangebracht en een terugslagklep om op de andere uitlaat te worden aangebracht, naargelang de gekozen oplossing.
6 Afvoer via de bovenkant
7 Afvoer via de awhilekant
Kies de gewenste plaats voor het boren van de gaten om de dampkap te bevestigen.
Maak de dampkap vast aan de muur met behulp van 4 schroeven (4× 30mm)
Maak de terugslagklep vast aan de kap met behulp van de bout (4× 8mm)
In een keulenmeubel installeren:
Maak de dampkap vast aan de kast met behulp van 4 bouten (4× 35mm) , 4 moeren en 4 sluit- ringen.
Maak de dampkap vast aan de kast door de 4 bouten en 4 sluitingen door de kast te stoppen zodat de dampkap worden bereikt.
- Binnenin de dampkap, schroef de boutSAMEN met de sluitring vast op de moer om het apparaat aan de kast vast te make.
- Installeer de terugslagklep op de kap.
10 Installeeer de verlengslang.
Opmerkingen:
De verlengslang is een optioneel accessoire die nicht met het product is meegeleverd.
Bediening
We raden aan om de dampkap enkele minuten voor het bereiden van gerechten in te schakelen. Het worden tevens aanbevolen het apparaat 15 minutengeschakeld te houden eenmaal het eten vereid is voor een optimale verwijdering van geuren en afvoer van verruilde lustc.
Bedieningspaneel
11 Snelheidstoets
Stoptoets 0
Toets eerste snugelheid
LageSNelheid.
Toets tweede snelheid
Medium snelheid.
Toets derse snelheid
Hoge snelheid.
LICHT toets 0/1
Deverlichtingin- ofuitschakelen.
3
OPGELET
Voor producten die voorzien zijn van een handmatige werkingsmodus bevelen we aan om de motor ca. 10 minuten na het.beeindigen van het kookprocesuit te schakelen.
- Vergeet Niet om de verlichting na het beeindigen van het kookprocesuit te schakelen.
- Vergeet Niet om de dampkap na het beeindigen van het kookproces uit te schakelen.
Reiniging on. nderhoud
- Om het product te onderhonden, haal alle onderdelen uit elkaar zoals vermeld in deze gebruikershandleiding.
- De goede werkung van de dampkap hangt af van een regelmatig en correct onderhoud; besteed in het bijzonder aandacht aan de vetfilter en de actieve koolstofffilter.
-
De aluminium filter vangt vet, rook en stof op, en heeft aldus een directe impact op de efficiëntie van de dampkap. Als de filter Niet worden gereinigd, zullen de (mogelijkke brandbare) vetresten de filter doein verstoppen.
-
Reinig het met een schoonmaakmiddel. Het worden aanbevolen om de alu-minium filter elke maand te reinigen. Deze kan tevens in de afwasmachine worden geplaatst. De kleur kan na enkele wasbeurten wijzigen. Dit feit geeft u geenrecht op een klacht voor eventuele verranging.
- De actieve koolstoffilters dienen om de lucht te zuiveren die in de ruimte wordenuitgestoten, en hebben als functie de onaangename geuren die tijdens het koken worden afgegeben op te vangen.
- De actieve koolstoffilters zijn nicht herbruikbaar en moeten minstens om de 4 maanden worden verrangen. De verzadiging van de actieve koolstof hangt af van een korte of langer gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter worden uitgevoerd.
12 DE KOOLSTOFFFILTERS INSTALLEREN / REINIGEN
- Verwijder de filter door de 2 schuivenaar binnen te duwen.
Maak het rooster los.
- Vervang de filterdoek.
- Plaats het rooster opnieuw in de originele positie.
Opmerkingen:
De koolstofffilter is een optioneel.
accessoire die nicht met het product is meegeverd.
Deze kan Niet worden gereinigd of gerecycled. Vervang deze filter om de 6 maanden.
Maak de dampkap zowel aan de binnen- als buitenkant regelmatig schoon met een doek geweekt in gedenatureerde alcohol of een mild reinigings-middel.
- De verlichting binnenin de dampkap is alleen bestemd voor gebruikijdens het koken en Niet voor een langdurig gebruik, zoals het verlichten van een kamer.
Een langdurige werkung van de verlichting verkort de gemiddelde levensduur van de lampen aanzienlijk.
DE LAMP VERVANGEN
De afzigkap is uitgerust met nicht-door de gebruiker te verrangen LEDverlichting.
Neem in geval van storingen contact op met de servicedienst.
- LET OP: De LED-module mag alleen worden verrangen door een model van hetzelfde type.
WAARSCHUWING Het negeren van deze instructiesijdens het reinigen van de dampkap of het verrangen en reinigen van de filters kan brandgevaar opleveren. Het worden aldus aanbevolen om deze instructies strikt te volgen.
Verpakking en milieu
Afdanken van de verpakkingsmaterialen
De verpakkingsmaterialen beschermen uw toestel gegen möglichke beschadiging tijdens het transport.
Deze materialen zijn milieuvriendelijk want ze können gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en worden er minder afval geproduerd.
Afdanken van uw oude toestel
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het AEEA-symbool, wat betekent dat het Niet bij het huishoudelijkke afval gegood mag worden op het einde van zich levensduur, maar dat het�eren een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanner u versleten huishoudtoestellen recycleert, levert
u een aanzienlijke bijdrage tot de bescherming van ons milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom mag uw toestel, zoals aangegeven worden door het symbol op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zDat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepasseningen, conform de richtlijn.
Maak het afgedankte apparaat onmiddelijk onbruikbaar. Haal de stekker uit het stop-contact en knip het snoer af. Verwijder of maak de knip- of veersluitingen permanent onbruikbaar voordat u het apparaat afdankt. Dit voorkomt dat kinderen in het apparaat opgesloten raken, wat tot levensgevaarlijke situatuies kan leiden. Bewaar uw oude toestellen steeds op een veilige plaats buiten uwuis waar kinderen er nicht bijkunnen.
Muchasgracias!
