GEBRUIKSAANWIJZING SB 3050 BRANDT

Vous venez d'acquerir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel apparéil a été concu pour vous par nos équipes de recherche pour conserver au mieux vos alimentés et répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design très actuel, les réfrigérateurs Brandtprésentent de très nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos alimentés grâce à un espace de conservation organisé.

Vous trouvezé également dans la gamme de produits Brandt, unchioix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Décovrez-les dans le nouveau catalogue Brandt que pouvez vous procurer auprès de notre service consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste inconteste de l'électroménager depuis plusieurs décennies, vous offre une fois de plus, des produits performants, fiables et facies à utiliser.

La Marque Brandt

i AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivie l' apparéil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Si cet apparéil, muni de fermeture magnétique, doit être employé pour en replacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien apparéil de côté. Cela dans le but d'éviter que des enfants puissant s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont disponibles pour votre suturet et pour celle d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet apparéil a été concu pour être utilisé par des femmes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparêls qui en sont équipés).
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet apparéil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigerant et ainsi d'éviter le risque de fuites de liquide.
  L'appareil ne doit pas etre situé a proximite de radiateurs ou cuisinières a gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pasmettre d'instrumentselectriques à l'intérieur de I'appareil (sorbettiere, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui avait été nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.
  Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

• Cet apparéil contient des hydrocarbures dans son circuit de réfrigerant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Avres-Vente le plus proche et n'exigez que des pièces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation.
Important: en cas de dommage au cable d'alimentation, il faudra le remplacer avec un cable spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.
- L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- A cause du système de transport, l'huile contenue dans le compréseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compréseur.

Utilisation

• Les réfrigerateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés et des boissons.
  Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +18^ et +43^ (Classe T); +18^ et +38^ (Classe ST); +16^ et +32^ (Classe N); +10^ et +32^ (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambientes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiente descend sous la valeur minimum, la température de conservation du compartmenting concélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suívez les indications du fabricant pour la conservation et/ou congélation des alimentés.
• Dans tous les apparciels de réfrigération et congélation il y a des surfaces qui se couvent de givre. Suivant le modele, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet apparéil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d' ozone. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrête de l' apparéil, pres de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L'ELIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récuperer.

Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endetroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures menagères.

Pour les emballages de matieres plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE

PP

PS

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylene

PS pour le polystyrene

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et :ou le recyclage des matériaux, la plupart des pieces de l'appareil ont une contrémarque qui en facilitate l'identification.

PS

SAN

ABS

SOMMAIRE

Avertissements et conseils importants 3

Renseignements pour I'elimination des matériaux d'emballage 4

Utilisation - Nettoyage - Mise en service - Réglage de la température - Refrigeration 5

Utilisation - Securité alimentaire 6

Utilisation - Congélation - Conservation des produits surgêles - Glaçons - Décongélation ............................7

Utilisation - Tablettes amovibles - Positionnement des balconnets de la contre-porte - .

Extractible tiroir - Calendrier de congélation 8

Conseils -Conseils pour la réfrigération -Conseils pour la congélation -Conseils pour la surgélation . .9

Entretien - Arrêt prolongé - Nettoyage - Changement de l'ampoule - Dégivrage 10

Anomalie de fonctionnement 11

Informations techniques - Installation - Emplacement - Branchement électrique - Réversibilité . . . .

des portes 12

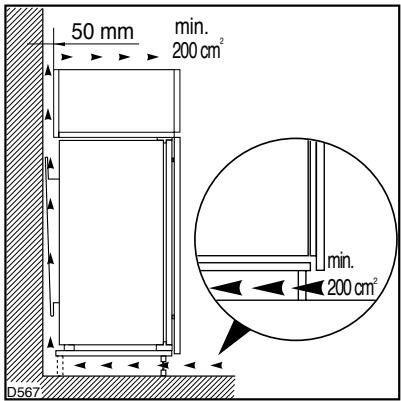

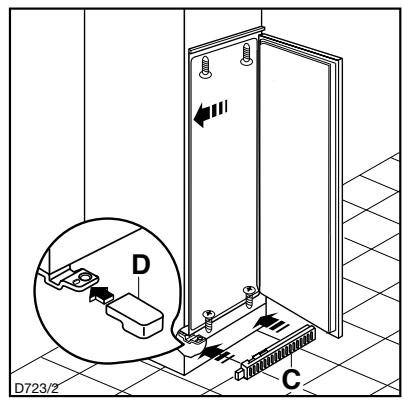

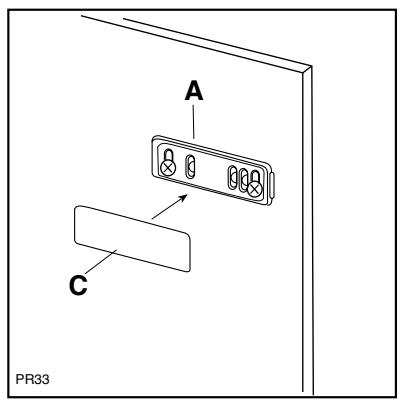

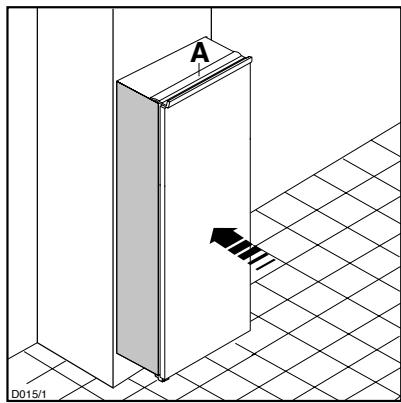

Installation - Instructions pour I'encastrement 13

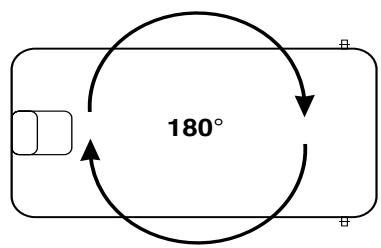

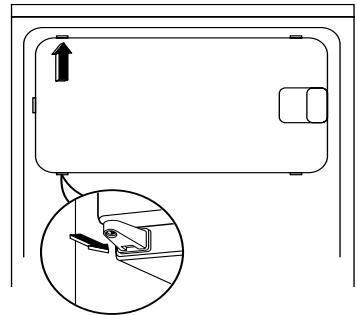

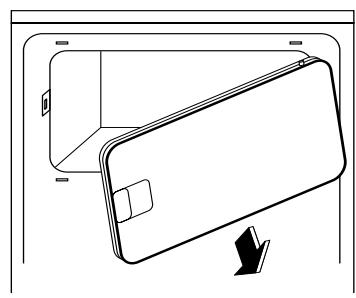

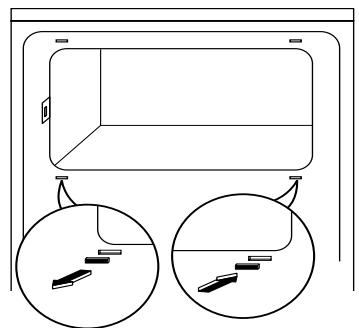

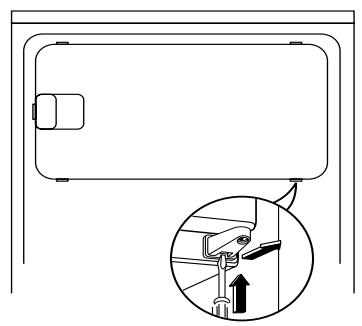

Installation - Reversibilité du portillon du compartment congélateur 16

UTILISATION

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à recuner ni d'éponge métallique.

Mise en service

Branchez la prise de courant et ouvre la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est régée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les nombres les plus bas ou bien diminuée (plus froid) en le tournant vers les nombres les plus élevés. En tout cas, l'exacte position doit être reperée en considérant que la température interne dépend des facteurs suivants:

température ambiente;
fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrête le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Important

Si le thermostat est régé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartment réfrigérateur:

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s'ils sont aromatiques;
• placez les denrées de façon à ce que l'air puisse circuler tout autour.

SECURITE ALIMENTAIRE

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur

Zone la plus froide : inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pât à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4° C.

Indicateur de températe

Thermostat à régler

Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur afin d'éviter le développement de la bactérie Listeria.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4^ C.

Si la température est supérieure à 4^ C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglect son thermostat.

ATTENTION : Une ouverture prolongée de la porte du réfrigérateur entraine une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectue dans les 30 secondes.

Congélation

Le compartment à 4 étoiles sert à congefer des alimentés frais et à conserver des denrées congelées et surgelées pendant un certain temps.

Pour congeler les alimentés frais il n'est pas nécessaire de régler le thermostat sur une position différente de cette employée en état de fonctionnement habitual.

Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descendé pas en dessous de 0^ dans le compartment réfrigérateur.

Dans ce cas il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

Le compartment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps.

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Attention

En cas de coupure de courant abstenez-vous d'ouvoir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le conGPLateur est rempli, il n'y a peu risque d'alteration pour les alimentes. En cas contraire vous devrez consommer les alimentes le plus rapidement possible (une augmentation de la température peut réduireremarkquablement la durée de conservation des alimentes).

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut replir ces bacs d'eau potable et les placer dans le conGPLateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

Décongélation

Avant d'être utilisés, les alimentes congeles ou surgelés doivent être décongelés dans le réfrigerateur ou à température ambiente, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

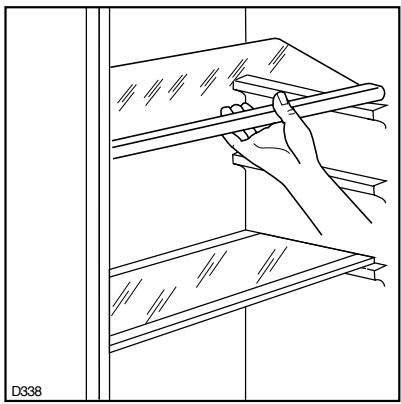

Tabletes amovibles

Les glissières se trouvant sur les parois de la cuve.
vous permettent de positionner les tablettes a
differentes hauteurs, selon vos besoin.

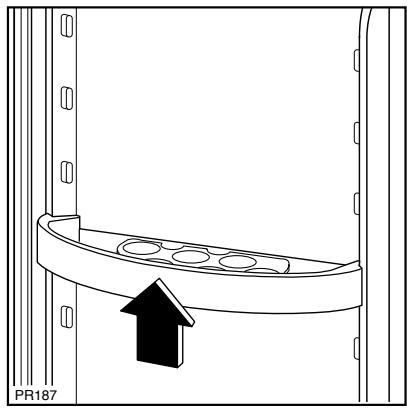

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.

A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

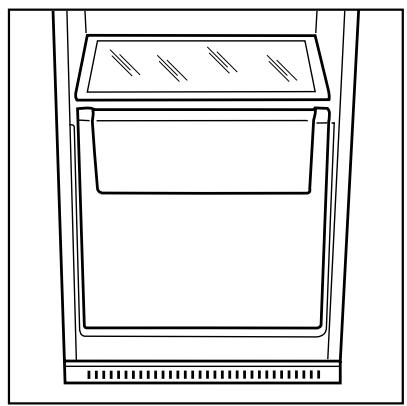

Extractible tiroir

Fruits, légumes et bouteilles peuvent être placés dans le tiroir adapté positionné dans la partie inférieure de l'appareil (voir figure).

Calendrier de congélation

Les symboles correspondant à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

***

3|D|6|C|9|D|12|

i CONSEILS

Conseils pour la réfrigération

Où placer les denrées?

Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doit pas etre coloces dans le refrigerateur, sils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il vaut moins ne pas ajouter d'autres alimentés à congeler pendant ce laps de temps;
• les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à conçeler en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
• les alimentés maigres se conservent比较好 et plus longtemps que les gras; le sel réduit la durée de conservation;
• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures:
• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le concélateur, car elles pourraient éclater.

Conseils pour la surgélation

Comment utiliser ce compartment au mieux:

• vérifie que les alimentents aient bien été conservés en magasin;
  assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartment, dure le moins longtemps possible;
• évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
  Il convient de faire très attention, car les alimentés dégelés, ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquee sur les paquets.

Débranche l'appareil avant toute option.

Attention: Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

Dépoussière le condenseur situé à l'arrière de l'appareil à l'aide d'une Brosse ou d'un aspirateur. Une accumulation de poussière risquérait de diminuer le rendement de l'appareil.

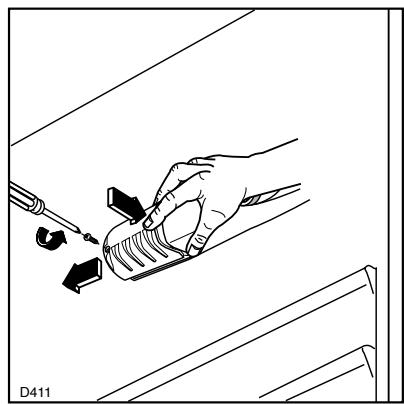

Changement de l'ampoule

L'ampoule déclairage dans le compartment réfrigerateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;
• décroche la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien visée; si cela n'élimine pas le problème,METRE une autre ampoule qui ait la même puissance.La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartment réfrigerateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

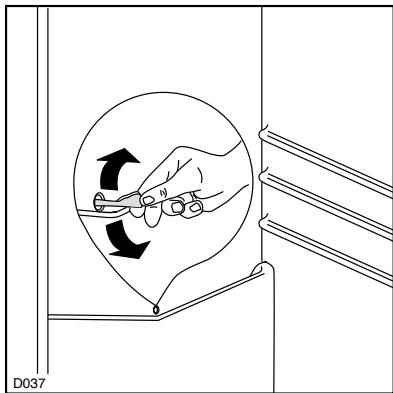

Nous recommendons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivère se trouvant dans la partie centrale de la gouttière du compartment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâttonnet se trouvant dans l'orifice.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler l'air, de façon à éviter les mauvaises odeurs.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant d'une spatule en plastique. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartment. Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte et sechez l'eau de dégivrage;
4. une fois que le dégivrage est terminé, éponceez bien le congélateur;
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. ÀpRES 2-3 heures de fonctionnement l'appareil est à nouveau prét à la conservation des produits surgelés.

Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de déterminer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage, à part desquels préconisés.

L'élévation de température des denrées congelezées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si I'appareil marche mal, il faut controller:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est étéint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Àpres-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appoint, il vaut mieux indiquer le code du modulo et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

INFORMATIONS TECHNIQUES

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côte gauche de l'appareil.

INSTALLATION

Emplacement

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).

Pour l'encastrement rapportez-vous aux instructions relatives ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondant à ceux de votre réseau. Tolerance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du cable d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant decline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques
• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

! Important:

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Réversibilité des portes

La porte de l'appareil a ete immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inferieur conformement au sens d'ouverture de la porte.

Instructions pour l'encastrement

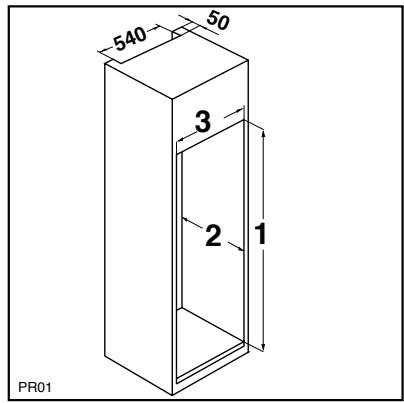

Dimensions de la niche

Hauteur (1) 1780 mm

Profondeur (2) 550 mm

Breite (3) 560 mm

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

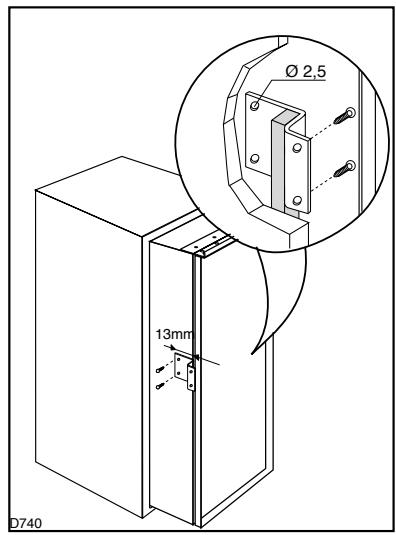

Forez le meuble à l'aide d'une perceuse avec une pointe de 2,5 (profondeur maximale 10mm ); fixez l'équerre sur l'appareil.

Gillesz l'appareil dans la niche.

Poussez à fond jusqu'au contact de la butée (A) avec le meuble.

Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

Appliquez la grille d'aération (C) et le couvre-charnière (D).

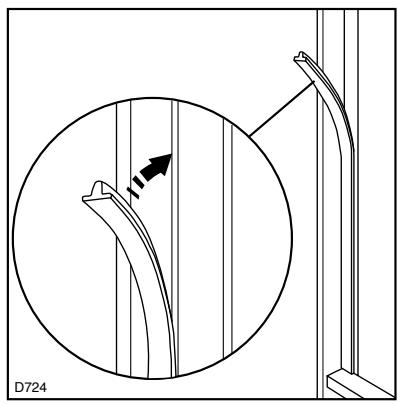

Appliquez le joint à pression, entre l'appareil et le meuble.

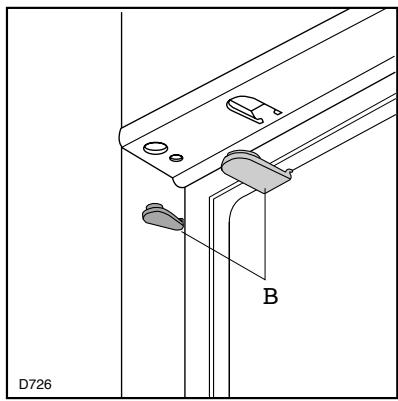

Appliquez les caches (B) sur les ailettes des butées et dans les trous des charnières.

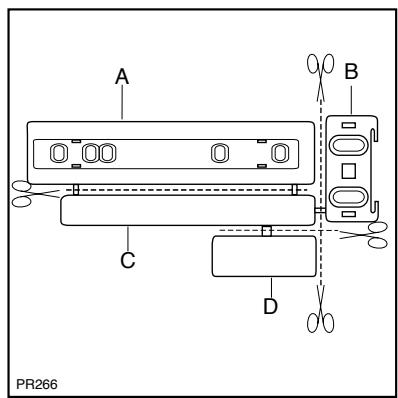

Déparer les pieces A, B, C, D comme l'indique de la figure.

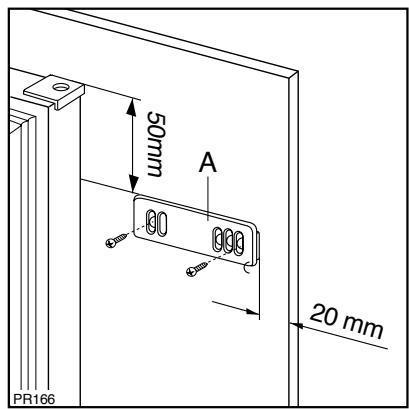

Poser la glissière (A) sur la partie interne de la portedu meuble dessus et dessous comme l'indique lafigure et marquer la position des trous externes.

Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (C) sur la glissiere (A).

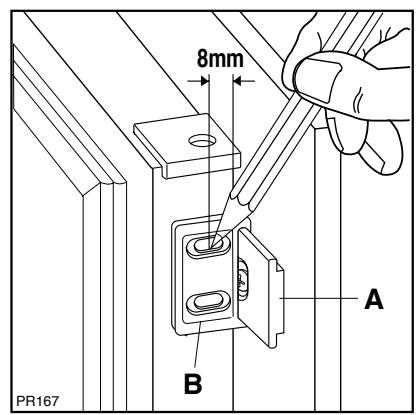

Ouvrir la porte de l'appareil et celle du meuble à 90^ environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

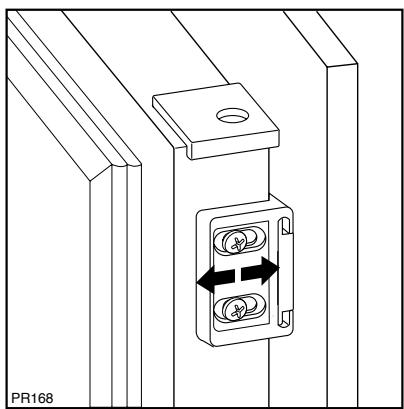

Pour effectuer l'eventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

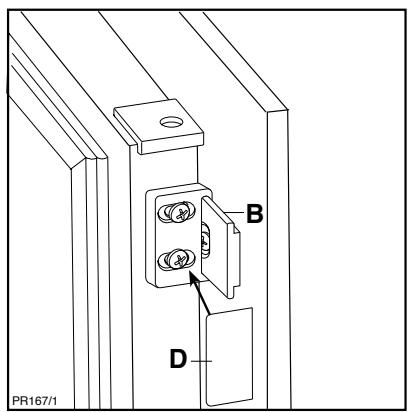

Fixer par encliquetage le couvercle (D) sur la glissiere (B).

Réversibilité du portillon du compartment Congélateur
