GEBRUIKSAANWIJZING DCB-H360RA SAMSUNG

DCB_H360R draft 0604 dutch 06/4/06 11:21 Page ii DCB-H360R Instructies voor het gebruik

MF68-00397A DIGITALE HD-KABELONTVANGER REV. 1.1 DIGITALE HD-KABELONTVANGER DCB_H360R draft 0604 dutch 06/4/06 11:25 Page iv DCB-H360R VEILIGHEIDSINSTRUCTIES Deze STB is geproduceerd overeenkomstig de internationale veiligheidsnormen. Lees de volgende aanbevolen veiligheidsvoorschriften aandachtig door. NETVOEDING: AC 100-240 V~, 50/60 Hz OVERBELASTING: Zorg dat contactdozen, verlengsnoeren of adapters niet worden overbelast. Dit kan leiden tot brand of een elektrische schok. Wanneer dit symbool op een product of in de documentatie bij een product wordt weergegeven, mag het product aan het eind van de levenscyclus niet worden afgevoerd met het huishoudelijk afval. Om negatieve gevolgen voor het milieu en de volksgezondheid door een ongecontroleerde afvalverwerking te voorkomen, verzoeken we u dit afval te scheiden van andere soorten afval zodat de grondstoffen op een verantwoorde kunnen wijze kunnen worden gerecycled voor duurzaam hergebruik. Particulieren kunnen contact opnemen met de leverancier van het product of de lokale overheid voor meer informatie over het milieuvriendelijk en veilig recyclen van het betreffende item. Bedrijven moeten contact opnemen met de leverancier en de bepalingen en voorwaarden in het koopcontract raadplegen. Dit product moet niet worden afgevoerd met ander commercieel afval.. Gebruik geen vloeistoffen in de buurt van de STB. REINIGEN: Trek voordat u het apparaat reinigt de stekker uit het stopcontact. Gebruik een met water bevochtigde doek (geen oplosmiddelen) om de behuizing te reinigen. VENTILATIE: Dek de ventilatieopenening van STB niet af. Zorg voor een vrije luchtstroom rond de STB. Bewaar de STB niet op een plaats waar het apparaat wordt blootgesteld aan direct zonlicht, of in de nabijheid van verwarmingsapparatuur, zoals een radiator. Plaats geen elektronische apparatuur boven op de STB. Plaats de STB minimaal 30 mm van de muur. Laat minstens 10 mm ruimte aan de bovenkant en aan de zijkanten van de STB voor ventilatie. AANSLUITINGEN: Gebruik geen aansluitingen die niet worden aanbevolen door de fabrikant. Dit kan leiden tot gevaarlijke situaties of schade aan het apparaat. REPARATIES: Voer zelf geen reparaties uit aan het product. Indien dit wel wordt geprobeerd, komt de garantie te vervallen. Laat onderhoud en reparaties over aan een gekwalificeerde onderhoudsmonteur. BLIKSEM: Als de STB is geïnstalleerd in een gebied waar het regelmatig hevig onweert, zijn stroomonderbrekers voor de netaansluiting van de STB en de telefoonlijn van de modem essentieel. De afzonderlijke instructies van de fabrikant voor de beveiliging van andere apparaten, zoals een tv, stereo, enzovoort, die zijn aangesloten op de STB, moeten ook in acht worden genomen tijdens een onweersbui. AARDE: CATV-kabel MOET ZIJN GEAARD. Het geaarde systeem moet voldoen aan de lokale regelgeving. O p m e r k i n g : Geef gebruikte batterijen ter bescherming van het milieu af bij een speciaal daarvoor bestemd inzamelpunt. Haal de stekker uit het stopcontact om het aparaat van het stroomnet te halen. NL-1

Een juiste verwijdering van dit product (Afgedankte elektrische en elektronische apparaten) (Van toepassing in de Europese Unie en in ander Europese landen met een gescheiden inzameling) VLOEISTOFFEN: DCB_H360R draft 0604 dutch 06/4/06 11:25 Page 2 DCB-H360R DCB-H360R TECHNISCH OVERZICHT TECHNISCH OVERZICHT Breedte/hoogte-verhouding Wat is SDTV en HDTV? SDTV is de standaard voor digitale tv met een hoog beeldkwaliteit. De gebruikte resoluties zijn geschikt voor standaard-tv's (zie verderop in dit hoofdstuk voor meer informatie over de resolutie). HDTV HDTV is de standaard voor digitale tv met de hoogste beeldkwaliteit. De gebruikte resoluties zijn geschikt voor computerschermen en tv-schermen die geschikt zijn voor HDTV (zie verderop in dit hoofdstuk voor meer informatie over de resolutie). Resolutie De resolutie heeft betrekking op het aantal pixels op het scherm. Hoe hoger de resolutie, hoe beter de beeldkwaliteit. Digitale uitzendingen kunnen op basis van de beeldkwaliteit worden onderverdeeld in HD en SD. Doorgaans ondersteunt de HD-kwaliteit (High Definition) resoluties van 1920x1080i en 1280x720p en een beeldverhouding van 16:9 voor zowel ATSC en DVB. SD (Standard Definition) ondersteunt resoluties van 720x480p en 720x480i voor ATSC en resoluties van 720x576p en 720x576i voor DVB. SD ondersteunt doorgaans een beeldverhouding van 4:3. Dit kan echter per regio verschillen. Dolby® Digital 5.1 Dolby Digital 5.1 levert 5 afzonderlijke kanalen met digitale audiogegevens die kunnen worden gebruikt door A/V-ontvangers die 5.1-kanaalsignalen kunnen decoderen. De audiosignalen worden opgedeeld in linksvoor, midden, rechtsvoor, linksachter, rechtsachter en een kanaal voor de lage frequenties (ontwikkeld voor subwoofers). Het resultaat in combinatie met een compatibele Dolby Digital 5.1 channel A/V-ontvanger en luidsprekersysteem is een dynamisch bereik, 360 graden imaging en geluidseffecten zoals in de bioscoop. Om optimaal gebruik te maken van de Dolby Digital 5.1-mogelijkheden van de HD-ontvanger, moet u een A/V-ontvanger op de Dolby Digital Optical-aansluiting van de HD-ontvanger aansluiten die geschikt is voor Dolby Digital 5.1. AC-3 is een technologie voor het coderen en decoderen van geluid dat in 1987 is ontwikkeld voor bioscopen en waarmee de bitstroom AC-3 wordt aangeduid. AC-3 is tegenwoordig synoniem aan Dolby Digital. DVB-C ( Cable Digital Video Broadcasting) Digital video broadcasting - cable (DVB-C) is de Europese standaard-DVB voor digitale uitzendingen via de kabel. Met het DVB-C-systeem worden de audio/videosignalen digitaal verzonden in een mpeg-2indeling en wordt er gebruikgemaakt van het QAM-modulatiesysteem. De DVB-C-standaard is ontwikkeld zodat een digitaal signaal kan worden uitgezonden via VHF/UHF-kanalen. De voordelen van deze standaard zijn een relatief beveiligde omgeving met betrekking tot vervorming en een demping van het signaalpad zodat er een hogere signaal/ruis-ratio wordt bereikt, zonder de negatieve effecten van meerdere paden zodat er hogere modulatieschema's kunnen worden geïmplementeerd. HDMI (High Definition Multimedia Interface) HDMI is een interface waarmee video- en audiogegevens met slechts één aansluiting digitaal kunnen worden verzonden. Door middel van HDMI verzendt de ontvanger een digitaal video- en audiosignaal en wordt een helder beeld verkregen op een tv met een HDMI-ingang. NL-2

Naast de resolutie wordt de HDTV gedefinieerd aan de hand van de beeldverhouding van de uitzendingen. De beeldverhouding of aspectratio betreft de vorm van het beeld zoals gedefinieerd door de verhouding van de breedte tot de hoogte van het scherm. Voor analoge tv en standaard digitale tv (SDTV) is de beeldverhouding 4 eenheden breed bij 3 eenheden hoog (doorgaans wordt dit geschreven als 4:3). Dit is de bekende vorm van ouderwetse tv's; iets breder dan hoog. Voor HDTV-uitzendingen is de verhouding 16:9 (bijna twee keer zo breed als hoog). Deze verhouding lijkt, niet geheel toevallig, meer op de verhouding die wordt gebruikt voor bioscoopfilms. Hierdoor is HDTV een ideale indeling voor zowel tv-uitzendingen als films. Maar wat gebeurt er als u naar een bijna vierkante 4:3-uitzending kijkt op een tv met een rechthoekige verhouding van 16:9, of vice versa? In dergelijk gevallen kunt u met de HDontvanger kiezen uit verschillende schermformaten. SDTV DCB_H360R draft 0604 dutch 06/4/06 11:25 Page 4 ALGEMENE KENMERKEN DCB-H360R DCB-H360R INHOUD

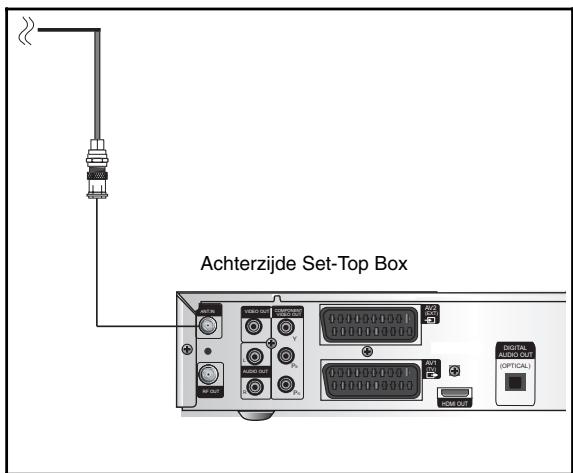

1. Sluit het kabelsysteem aan op de ANT.INingang op de Set-Top Box.

Nadat u het kabelsysteem hebt geïnstalleerd, sluit u de coaxkabel aan op de ingang ANT.IN aan de achterzijde van de STB. ANT.IN VIDEO OUT AV2 COMPONENT (EXT) VIDEO OUT

Alle kabelaansluitingen moeten met de hand worden aangedrukt; gebruik geen sleutel bij de bevestiging. De kabel moet een coaxkabel zijn met een impedantie van 75 ohm.

2. Sluit de videokabels aan.

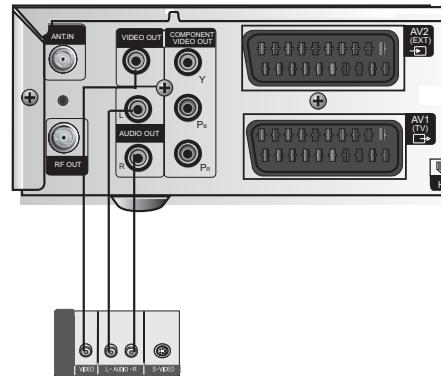

Sluit de composietvideokabel aan op de VIDEO OUT- uitgang op de Set-Top Box en de TV INPUT-ingang op de tv. Achterzijde Set-Top Box ANT.IN VIDEO OUT

3. Sluit de audiokabels aan.

Gebruik een audiokabel om een verbinding te maken tussen de L/R AUDIO OUT-uitgang op de Set-Top Box en de L/R AUDIO IN-ingang op de tv. (OPTICAL) (TV)

HDMI OUT RF OUT-aansluiting (TV)

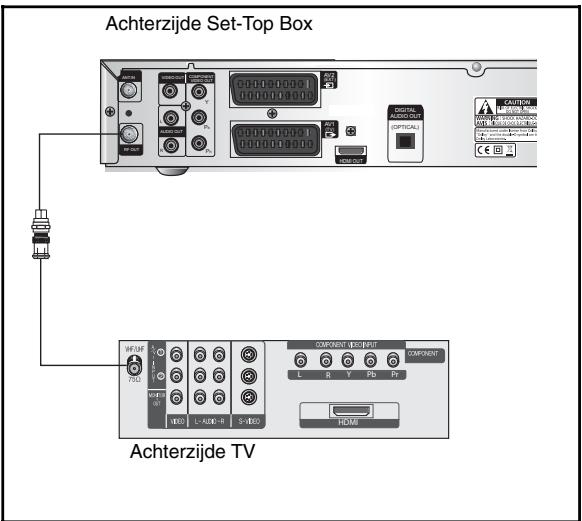

Achterzijde TV Achterzijde Set-Top Box Voor gebruikers die een analoge ontvanger gebruiken om analoge kanalen weer te geven, is de STB uitgerust met de RF OUTuitgang. ANT.IN VIDEO OUT AV2 COMPONENT (EXT) VIDEO OUT

1. Sluit het kabelsysteem aan op de ANT.INingang op de Set-Top Box.

Sluit de coaxkabel hier op aan en sluit het andere eind aan op de IF input-aansluiting van uw analoge ontvanger. Door de STB stand-by te houden kunt u met de analoge ontvanger kanalen instellen en weergeven. ANT.IN VIDEO OUT COMPONENT VIDEO OUT

2. Sluit de videokabels aan.

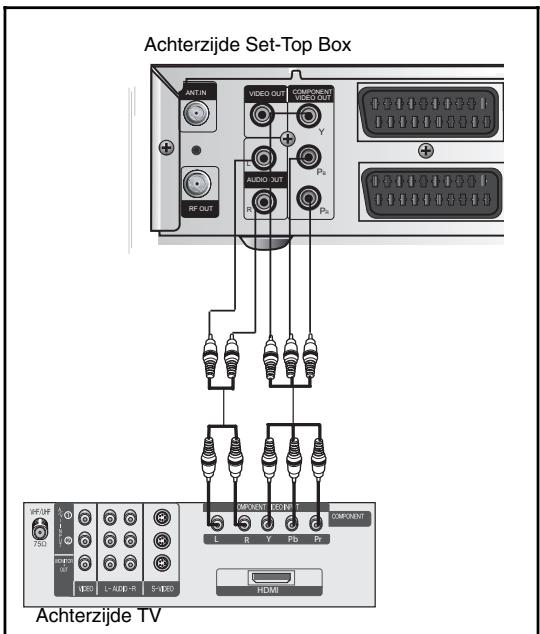

YPBPR-indeling: sluit de componentvideokabel aan op de VIDEO OUT-uitgang op de Set-Top Box en de TV INPUT-ingang op de tv.

HDMI Achterzijde TV RF OUT

3. Sluit de audiokabels aan.

Gebruik een audiokabel om een verbinding te maken tussen de L/R AUDIO OUTuitgang op de Set-Top Box en de L/R AUDIO IN-ingang op de tv.

HDMI Achterzijde TV NL-6

06/4/06 11:25 Page 8 DCB-H360R DCB-H360R De STB aansluiten De STB aansluiten De Set-Top Box aansluiten op een tv met een HDMI-aansluiting Scartaansluiting

1. Sluit het kabelsysteem aan op de ANT.INingang op de Set-Top Box.

1. Sluit het kabelsysteem aan op de ANT.INingang op de Set-Top Box.

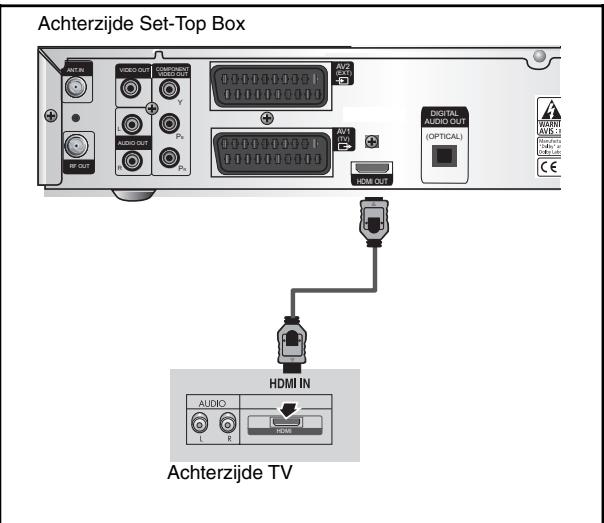

2. Sluit een HDMI-kabel aan tussen de HDMI

OUT-uitgang op de Set-Top Box en de HDMI IN-ingang op het HDMI-apparaat (tv, monitor). REAR VCR

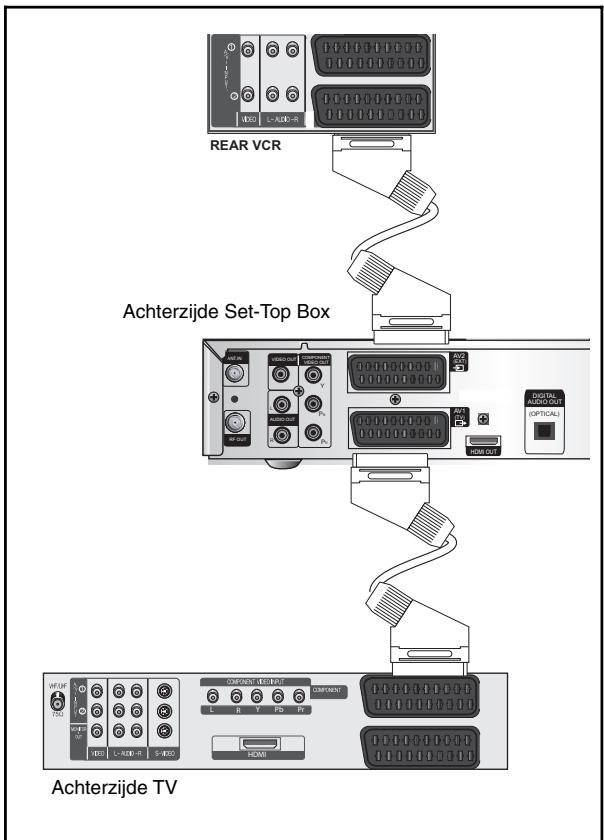

2. Sluit een scartkabel aan op de VCR OUTaansluiting op de video en de Scart AV2

(EXT)-aansluiting op de STB.

3. Sluit een scartkabel aan op AV1 (TV)aansluiting van de STB en de

scartaansluiting op de tv. Achterzijde Set-Top Box ANT.IN VIDEO OUT AV2 COMPONENT (EXT) VIDEO OUT

O p m e r k i n g : Mogelijk werkt de HDMIuitgang niet correct. Dit is afhankelijk van de ontvanger. HDMI Achterzijde TV

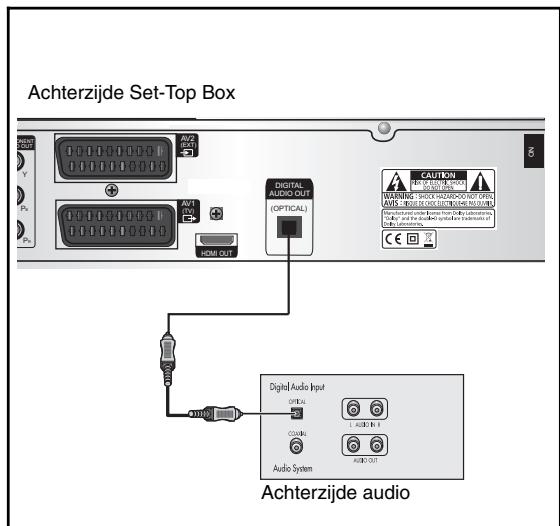

REAR PANELTV Achterzijde Een audiocomponent aansluiten Er zijn vandaag de dag vele soorten audiosystemen op de markt. Rechts ziet u een vereenvoudigde illustratie van een audiosysteem. Raadpleeg de gebruikershandleiding bij het audiosysteem voor meer informatie. Achterzijde Set-Top Box ONENT O OUT AV2 (EXT)

HDMI OUT Voor een optische digitale audio-invoer, sluit u het audiosysteem aan op de ingang DIGITAL AUDIO (OPTICAL) op de Set-Top Box. Achterzijde audio NL-8

NL-9 DCB_H360R draft 0604 dutch 06/4/06 11:25 Page 10 De STB aansluiten DCB-H360R DCB-H360R De STB aansluiten De tv bedienen met de afstandsbediening De resolutie en het DTV-uitgangssignaal selecteren Toets op de afstandsbediening het nummer voor het betreffende merk in om deze voor de tv te kunnen gebruiken (zie 'Beschikbare nummers tv-fabrikanten' op pagina 32~37). U kunt voor de aangesloten tv of monitor de bijbehorende video-uitvoer selecteren. De resolutie selecteren:

Gebruik de toets RESOLUTION op de afstandsbediening om een resolutie te selecteren en raadpleeg hierbij de volgende tabel.

2. Richt de afstandsbediening op de tv.

3. Houd de toets TV ingedrukt en geef met de CIJFERTOETSEN het nummer voor het betreffende

merk op. Voor een tv van bijvoorbeeld het merk Samsung houdt u de toets TV ingedrukt en drukt achtereenvolgens op de CIJFERTOETSEN 0, 0 en 1. O p m e r k i n g : : Als er geen schermmenu's worden weergegeven, heeft de toets EXIT aan de voorzijde van de HD-ontvanger dezelfde functie als de toets RESOLUTION.

4. Wanneer de tv wordt uit- of ingeschakeld, is de configuratie voltooid.

Het signaal voor video-uitvoer selecteren: Tv-functies op de afstandsbediening

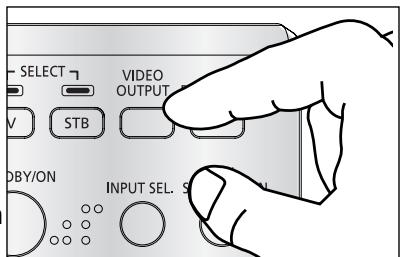

Gebruik de toets VIDEO OUTPUT op de afstandsbediening om het uitvoersignaal te selecteren en raadpleeg hierbij de volgende tabel. Toets Functie

Druk Druk Druk Druk Druk Druk INPUT SEL RGB: Gebruik de toets VIDEO OUTPUT op de afstandsbediening om het uitvoersignaal te selecteren en raadpleeg hierbij de volgende tabel. VOL+/CH MUTE 0~9 YPBPR: Selecteer YPBPR wanneer de tv is aangesloten op the Component- (YPBPR) en HDMIuitvoerpoort van de HD-ontvanger.

deze deze deze deze deze deze knop om de tv aan of uit te zetten. toets om een externe invoerbron voor de tv te selecteren. toets om het volume van de tv aan te passen / Alleen voor de tv. toetsen om een tv-kanaal te selecteren. toets om het geluid van de tv te dempen. toetsen om een tv-kanaal te selecteren. O p m e r k i n g : 1. Er is een model dat alleen kan worden ingeschakeld door op de afstandsbediening op de cijfertoets 0 te drukken. Resolution en Video Output Video-uitvoer Beschikbare resolutie

2. Het aantal modellen van andere fabrikanten dat kan worden bediend met

de afstandsbediening, is beperkt. Bovendien is het mogelijk dat bepaalde functies niet werken. Uitvoerstatus Composite 576i Altijd uitvoer. Scart 576i Voor de scartuitvoer kunt u kiezen tussen RGB en Composite Component (YPBPR) 1080i/720p/576p De 576i-resolutie wordt niet ondersteund. HDMI 1080i/720p/576p De 576i-resolutie wordt niet ondersteund.

3. Als u de batterijen in de afstandsbediening vervangt of een nieuw

fabrieksnummer opgeeft, wordt het vorige fabrieksnummer dat u hebt ingesteld, verwijderd.

4. Wanneer het aangesloten apparaat een geïntegreerd tv-model is (VCR,

DVDP), kan het gebeuren dat beide apparaten tegelijk worden bediend.

5. Als het configuratienummer niet werkt, probeert u een ander nummer.

O p m e r k i n g : De beginwaarde is de YPBPR-modus (met een resolutie van 1080i). NL-10

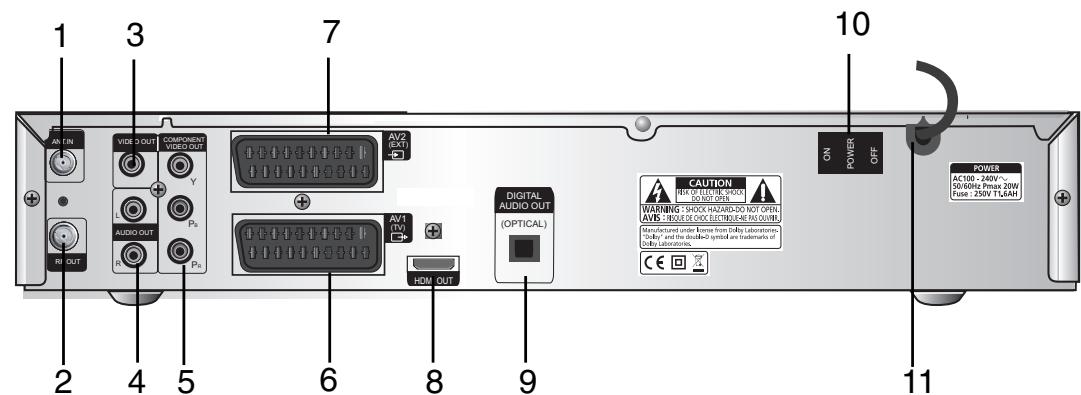

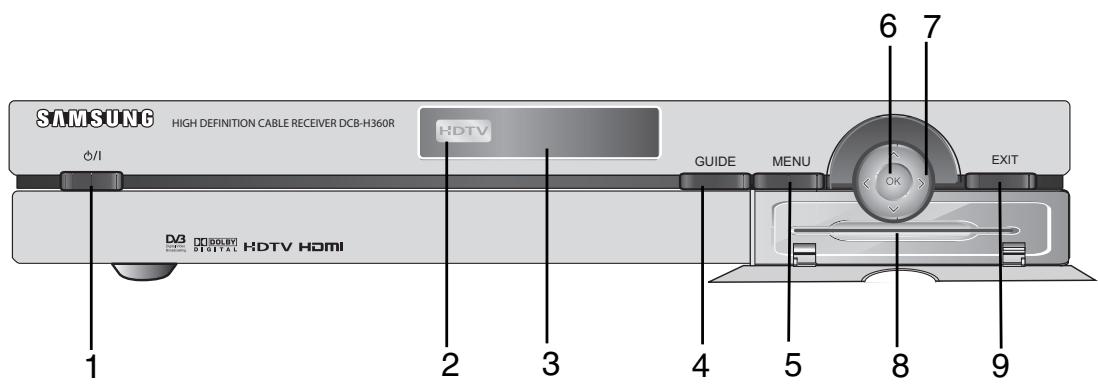

Deze poort is via een coaxkabel aangesloten op het kabelsysteem. Hiermee schakelt u de receiver in of zet u de receiver stand-by.

Gebruik deze aansluiting om via een coaxkabel een tv aan te sluiten. De uitzendstatus. Wanneer de STB een HD-uitzendsignaal detecteert, gaat de HDTVlogo branden.

Gebruik deze aansluiting om via de Analog Video IN-poort een tv, monitor of andere extern weergaveapparaat aan te sluiten.

Hierin wordt informatie weergegeven over de HDTV-ontvanger.

Gebruik deze uitgang om een via de analoge Audio IN-poort een TV, audioreceiver of ander extern apparaat aan te sluiten.

U drukt op deze toets om de elektronische programmagids (EPG) op het scherm weer te geven.

Gebruik deze aansluiting om via de Component Video IN (YPBPR)poort tv, monitor of ander extern weergaveapparaat aan te sluiten. Op dit moment moet de toets VIDEO OUTPUT op de afstandsbediening zich in de YPBPR-modus.

Gebruik deze aansluiting om uw tv aan te sluiten.

Deze aansluiting wordt gebruikt om uw video, dvd of een andere ontvanger aan te sluiten.

Sluit uw tv met de HDMI-kabel aan op deze uitgang voor de beste beeldkwaliteit.

Uitgang voor het aansluiten van een digitale versterker.

Druk op deze toets om het hoofdmenu weer te geven

Druk op deze toets om de gemarkeerde items in de gids en schermmenu's te selecteren.

Gebruik deze pijltoetsen om door de menu's en de gids op het scherm te bladeren.

De sleuf voor de Irdeto-smartcard.

Hiermee sluit u de schermweergave en keert u terug naar het tvprogramma.

10. AAN/UIT-SCHAKELAAR Wordt gebruikt om de voeding in te schakelen (ON) of te

Sluit het netsnoer aan op een stopcontact van 100-240 V, 50/60 Hz.

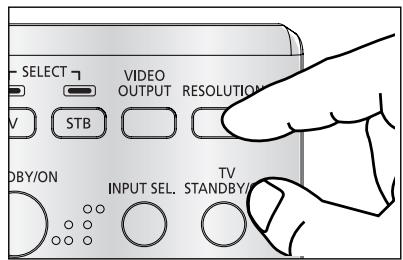

Met deze toets selecteert u een uitvoerresolutie van 1080i, 720p of 576p (576i), overeenkomstig de video-invoer van de tv of monitor.

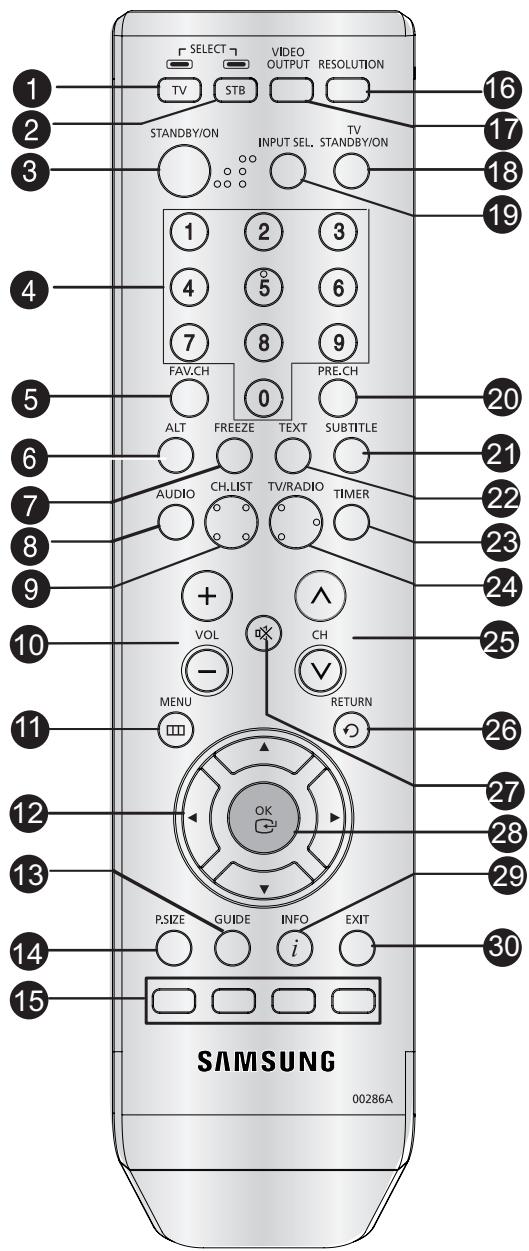

1. TV (alleen voor de tv)

Hiermee schakelt u de tv-modus in voor de afstandsbediening.

Met deze toets stelt u de video-uitvoer in op RGB of YPBPR, overeenkomstig de video-invoer van de tv of monitor.

Hiermee schakelt u de ontvangermodus in voor de afstandsbediening.

Hiermee schakelt u de tv in of zet u de tv stand-by (alleen voor de tv).

Druk op deze toets om de invoerbron voor de tv te selecteren (alleen voor de tv).

Het vorige kanaal weergeven.

4. CIJFERTOETSEN (0 ~ 9)

Druk op de cijfertoetsen om een kanaal te selecteren of nummers op te geven in de schermmenu's.

Gebruik deze toets om tussen de voorkeurslijsten te schakelen.

De OSD-modus voor teletekst op het scherm weergeven.

Deze toets wordt gebruikt om een programma via EPG te reserveren.

Druk een keer op de toets om de soundtracklijst te selecteren en twee keer om videolijst te selecteren.

Met deze toets kunt u het geluid via het linkerkanaal, het rechterkanaal of via beide kanalen weergeven.

Met deze toets schakelt u tussen het tv-kanaal en het radiokanaal.

Druk een keer op de toets om het beeld stil te zetten, druk nogmaals op de toets om verder te gaan.

De ondertiteling weergeven.

Druk op een van deze toetsen om het kanaal te wijzigen.

Druk op deze toets om terug te keren naar het vorige kanaal.

Met deze toets dempt u het geluid. 27 9. CH. LIST De lijst met gescande kanalen wordt weergegeven. 29 10. Vol+ /Vol-

Druk op deze toets om de gegevens die u via het menusysteem voor de ontvanger opgeeft, te bevestigen en op te slaan. Met deze toetsen stelt u het volumeniveau in.

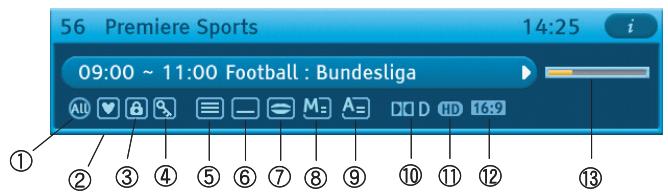

Met deze toets geeft u de programma-informatie weer op het scherm. Druk een keer op de toets om basisinformatie weer te geven. Druk twee keer op de toets om gedetailleerde informatie in het tekstvak weer te geven. Druk op deze toets om de schermmenu's weer te geven.

Met deze toetsen verplaatst u de selectiebalk waarmee u een optie in een menu kunt markeren.

Hiermee sluit u de schermweergave en keert u terug naar het programma dat wordt weergegeven.

U drukt op deze toets om de elektronische programmagids (EPG) op het scherm weer te geven.

Druk op deze toets om het beeldformaat aan te passen aan de beeldverhouding en de indeling van het invoersignaal. O p m e r k i n g : Wanneer u de batterijen plaatst, 15. KLEUR (ROOD, GROEN, GEEL, BLAUW) Gebruik deze toetsen zoals wordt aangegeven in de moet u ervoor zorgen dat positie instructies op het scherm voor een schermmenu of een van de polen (+/-) correct is. gidsvenster. NL-14

Voordat u een tv-programma kunt weergeven, moet u het apparaat configureren. Daarom krijgt u aanvankelijk alleen menuafbeeldingen te zien. Nadat de tv-kanalen zijn geprogrammeerd, wordt telkens wanneer u het kanaal wijzigt, de volgende afbeelding (balk) weergegeven: Het volumeniveau instellen. ● Druk op de toets VOL- of VOL+ om het volumeniveau aan te passen. ● Druk op de toets MUTE om het geluid te dempen. ● Druk nogmaals op de toets MUTE of druk VOL- of VOL+ om dempfunctie uit te schakelen. O p m e r k i n g : Het HDMI-geluid is afkomstig van de tv en niet van de HD-ontvanger.

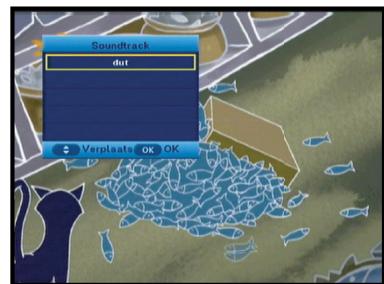

3. Een soundtrack selecteren

Druk in de weergavemodus op de toets INFO.

Selecteer het kanaal via de CIJFERTOETSEN (0-9) of de toetsen œƒ en druk op de toets TV/RADIO voor het tv- of radiokanaal. Druk op de toets ALT om de lijst met soundtracks weer te geven. Gebruik de toetsen œƒ en OK om een soundtrack te selecteren. De soundtrackservice is niet voor elk kanaal beschikbaar en is afhankelijk van de voorwaarden van het bedrijf. Deze afbeelding wordt ook weergegeven telkens wanneer u het kanaal wijzigt. Wanneer u op de toets TV/RADIO op de afstandsbediening drukt, schakelt u tussen het tv- en radioprogramma.

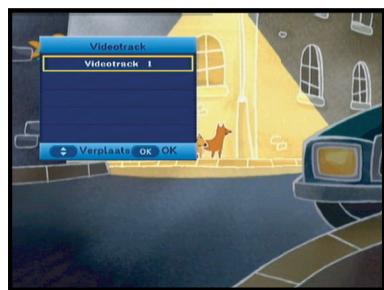

4. Een videotrack selecteren

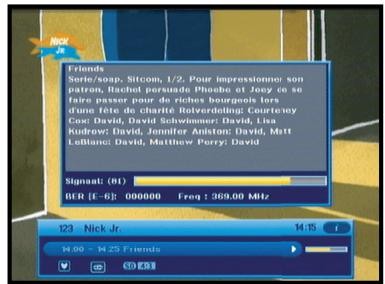

Gedetailleerde programma-informatie

Druk twee keer op de toets INFO terwijl u een programma weergeeft.

Druk twee keer op de toets ALT om de lijst met videotracks weer te geven. Gebruik de toetsen œƒ en OK om een soundtrack te selecteren. De videotrackservice is niet voor elk kanaal beschikbaar en is afhankelijk van de voorwaarden van het bedrijf. O p m e r k i n g : Wanneer u in het selectievenster AUTO selecteert, worden de systeeminstellingen in het hoofdmenu gebruikt. De hiervoor beschreven balk wordt weergegeven. Wanneer u nogmaals op de toets INFO drukt, kan er, indien deze informatie beschikbaar is, op een andere balk gedetailleerde informatie worden weergegeven voor het huidige programma. Als deze informatie meerdere pagina's beslaat, kunt u met de GELE en BLAUWE toetsen omhoog en omlaag bladeren. Opmerking: De beschikbaarheid van deze service is afhankelijk van de serviceprovider. NL-16

5. Lijst met kanalen

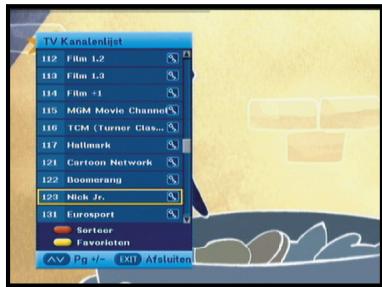

Druk op de toets CH LIST terwijl u een programma weergeeft.

Selecteer een lijst door op de toets TV/RADIO te drukken. Het pictogram achter het kanaal geeft aan dat het een gecodeerd kanaal betreft. Het pictogram achter de naam van het kanaal geeft aan dat het kanaal is vergrendeld. EPG-Electronic Program Guide Selecteer het kanaal door op de toetsen œƒop de afstandsbediening te drukken. O p m e r k i n g : 1. De beschikbaarheid van deze service is afhankelijk van de serviceprovider.

2. Nadat de ontvanger na een paar seconden de

GMT-tijd heeft herkend, wordt de juiste EPGinformatie weergegeven.

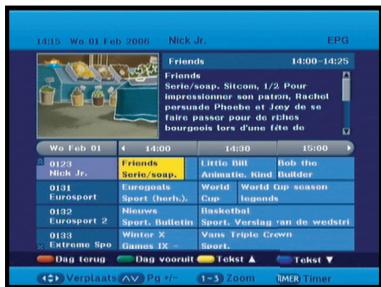

Deze elektronische programmagids bevat informatie over de kanalen.

Druk op OK om het kanaal weer te geven. De kleurtoets komt overeen met de volgende servicelijst. Met de GROENE toets gaat u naar de eerstvolgende datum.

Druk op de toets GUIDE terwijl u een programma weergeeft. Met de RODE toets gaat u naar de vorige datum. ● Met de GROENE toets gaat u naar de eerstvolgende datum. ● Als de informatie meerdere pagina's beslaat, kunt u met de GELE toets omhoog bladeren. ● Als de informatie meerdere pagina's beslaat, kunt u met de BLAUWE toets omlaag bladeren. U kunt het tijdsinterval als volgt instellen met de toetsen op het EPG-scherm: 1 toets: 1 uur en 30 minuten 2 toetsen: 30 minuten 3 toetsen: 15 minuten GELE toets: voorkeuren

Druk op de toets EXIT om het menu te verlaten.

RODE toets: alfabetisch

(Page Up/Dn) om naar de volgende of vorige pagina te gaan.

5.1 Lijst met voorkeurskanalen

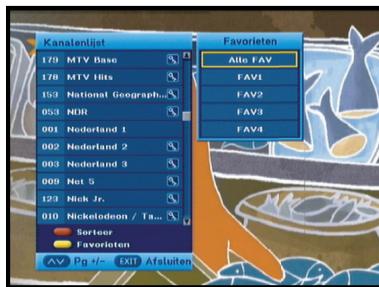

Druk op de GELE toets op de afstandsbediening om een lijst met voorkeurskanalen te selecteren.

Druk op de GELE toets om te schakelen tussen de lijst met voorkeurskanalen en de lijst met kanalen.

Met de toets TV/RADIO kunt u door de verschillende programmalijsten bladeren. ● Selecteer een kanaal door op œƒ te drukken en druk vervolgens op OK om dit kanaal weer te geven. Gebruik de toetsen œƒ om een voorkeursgroep of een kanaal te selecteren.

Druk op de toets EXIT om het menu te verlaten.

Druk op de of pagina te gaan.

Wanneer u in het EPG-scherm op de toets TIMER van de afstandsbediening drukt terwijl er voor het huidige kanaal een gebeurtenis gaande is, wordt de timer onmiddellijk ingesteld en weergegeven in het EPG-scherm. Als een programma op deze manier is ingesteld, wordt dit weergegeven bij Timer Setting. (Page Up/Dn) om naar de volgende of vorige

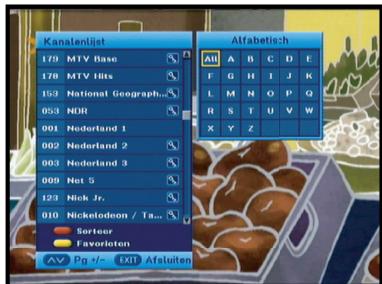

5.2 Alfabetische lijst met kanalen

Druk op de RODE toets op de afstandsbediening om een alfabetische lijst met kanalen te selecteren.

Druk op de RODE toets om te schakelen tussen de alfabetische lijst met kanalen en de lijst met kanalen.

Gebruik de toetsen œƒom een alfabetische groep of een kanaal te selecteren. Druk op de toets EXIT om het menu te verlaten. NL-18

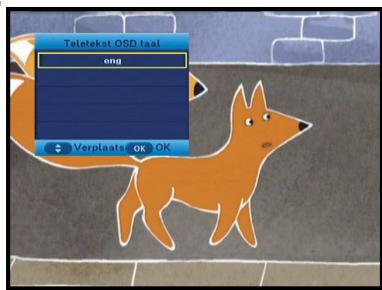

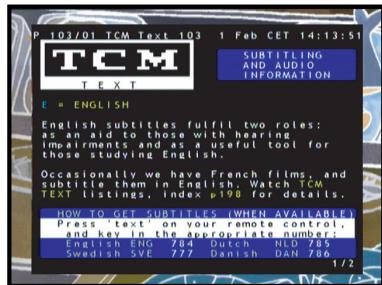

Wanneer er voor het huidige programma teletekst beschikbaar is, drukt u een keer op de toets TEXT om de huidige talenlijst voor teletekst weer te geven om ongeacht het type tv teletekst op het scherm weer te geven. Een in de balk geeft aan dat er teletekst beschikbaar is voor deze gebeurtenis (programma). Zelfs als er een op de balk wordt weergegeven, is het mogelijk dat er vanwege het type uitzending geen teletekst beschikbaar is. ● Druk op de toets EXIT om het menu te verlaten. Wanneer er voor het huidige programma ondertiteling beschikbaar is, drukt u op de toets SUBTITLE om de lijst met beschikbare talen voor de ondertiteling weer te geven. Als er voor het huidige programma ondertiteling beschikbaar is, wordt het pictogram op de balk weergegeven. De taal voor de ondertiteling wijzigen: ● Druk een keer op de toets SUBTITLE om de lijst met talen voor de ondertiteling weer te geven. ● Gebruik de toetsen œƒ om de gewenste taal te selecteren. ● Druk op OK om de gewenste taal weer te geven. O p m e r k i n g : Wanneer u in het selectievenster AUTO selecteert, worden de systeeminstellingen in het hoofdmenu gebruikt. Wanneer de teletekstfunctie is ingeschakeld, kunt u de volgende toetsen gebruiken: ● CIJFERTOETSEN: 0.....9 worden gebruikt om de hoofdpagina te wijzigen. In de linkerbovenhoek wordt de paginanummer weergegeven. Als deze pagina beschikbaar is, wordt de pagina weergegeven (doorgaans duurt dit ongeveer 20 seconden). ● Met de toetsen œƒ kunt u de pagina wijzigen, (+1) voor œ en (-1) voor ƒ . ● De toetsen ¦‹ gebruikt u om naar de volgende/vorige subpagina te gaan. Mogelijk bevat een hoofdpagina meerdere subpagina's. Om het subpaginanummer te wijzigen drukt u op ¦ of ‹. Als de subpagina's in het geheugen van de STB staan, wordt de volgende/vorige subpagina weergegeven.

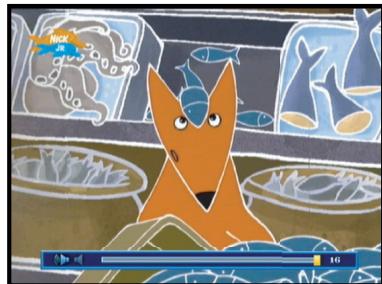

U kunt deze modus met de toets AUDIO instellen op link, rechts of stereo. De audiomodus wijzigen: ● Druk op de toets AUDIO om links, rechts of stereo te selecteren.

O p m e r k i n g : Als de aangesloten tv een teletekstfunctie bevat, wordt deze functie niet ondersteund. De HD-ontvanger ondersteunt de Teletext VBIfunctie niet. NL-20 DCB-H360R DCB-H360R BASISFUNCTIES DCB_H360R draft 0604 dutch 06/4/06 11:25 Page 22

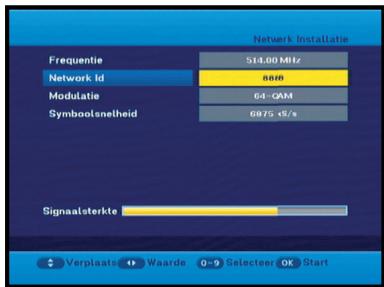

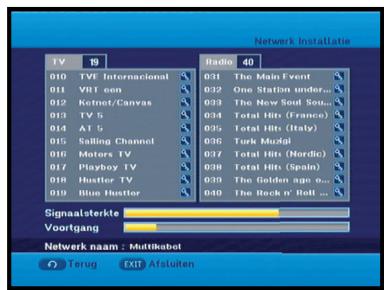

1.1 Netwerk Installatie

Steek de stekker in het stopcontact en zet de ontvanger aan.

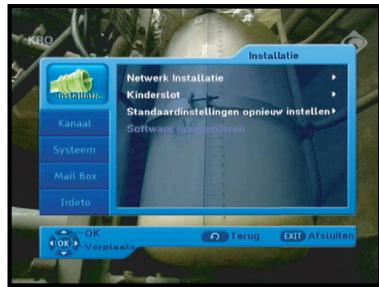

Druk op de toets MENU om het hoofdmenu weer te geven. Het volgende scherm verschijnt: De onderwerpen van de submenu's Installation, Channel, System, Mailbox en Irdeto worden weergegeven. Voordat u het menu Installation bewerkt, moet u controleren of de gegevens in het derde menu, System, op u van toepassing zijn. O p m e r k i n g : Wanneer de tekst NOT COMPLETE CHANNEL wordt weergegeven, probeert unogmaals te scannen en volgt u de instructies van de serviceprovider.

In dit menu kunt u de instellingen aanpassen, nieuwe services toevoegen en de status van de ontvanger weergeven.

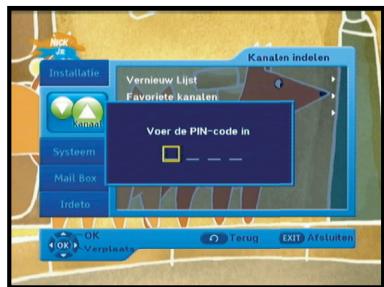

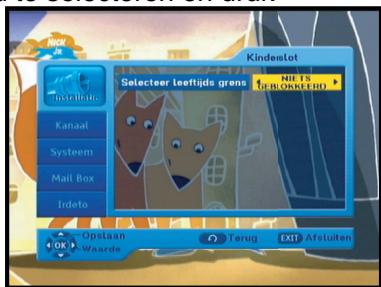

Met het kinderslot kunt u voorkomen dat uw kinderen naar programma's voor volwassenen kunnen kijken. Deze optie stelt u in via het menu Installatie ‹ Kinderslot. ● Gebruik de toetsen ¦‹ om een leeftijd voor uw jongste kind te selecteren en druk vervolgens op OK om deze instelling op te slaan. ● Alle services met een leeftijdsgrens die hoger is, worden geblokkeerd. Om deze programma's te kunnen bekijken moet er een pincode worden opgegeven. ● Als u alle services wilt blokkeren, selecteert u ALLES GEBLOKKEERD. ● Standaard zijn alle services ingesteld op NIETS GEBLOKKEERD. Selecteer in het hoofdmenu de optie Installatie om het submenu weer te geven.

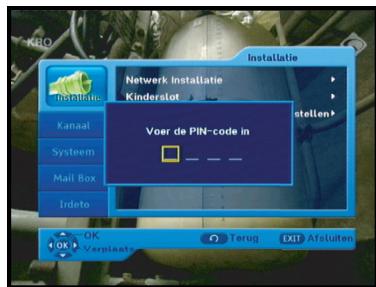

Geef de pincode op. Als u nog geen pincode hebt opgegeven, kunt u de pincode 0000 gebruiken. Dit is de fabrieksinstelling. Voer de PIN-code in.

Deze melding wordt weergegeven als een service wordt geblokkeerd waarvoor de leeftijdsgrens hoger is dan de leeftijdsgrens die is opgegeven in het menu Parental Control. Geef de viercijferige pincode op om deze melding te verbergen en de inhoud weer te geven. De fabrieksinstelling voor de pincode is 0000, maar u kunt de pincode wijzigen in het menu PIN-code wijzigen. Druk op de toets EXIT om het menu te verlaten.

Voor het instellen van nieuwe kanalen is de STB uitgerust met de functie Netwerk Installatie. De ze functie kan worden gebruikt om de kanaalgegevens op te geven. Nadat u in het menu Installatie de optie Netwerk Installatie hebt geselecteerd, wordt het v olgende scherm weergegeven: ● Geef de frequentie op van het gezochte kanaal. ● Geef de netwerk-id van het gezochte kanaal op. Neem hiervoor contact op met uw kabelmaatschappij. ● Geef de modulatie op van het gezochte kanaal. U kunt kiezen uit 16, 32, 64, 128 en 256. ● Geef de symboolfrequentie op van het gezochte kanaal. ● Nadat u de optie hebt geselecteerd, drukt u op OK om te scannen. ● Druk op de toets EXIT om het menu te verlaten. Nadat het kabelsysteem met de juiste connectoren is aangesloten op de STB. DCB_H360R draft 0604 dutch 06/4/06 11:25 Page 24

DE ONTVANGER BEDIENEN

1.3 Standaardinstellingen opnieuw instellen

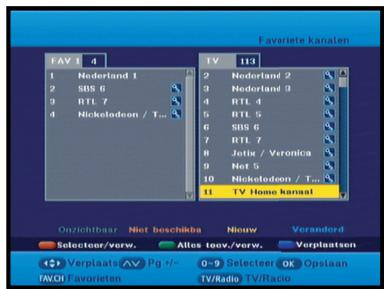

2.2 Favoriete kanalen

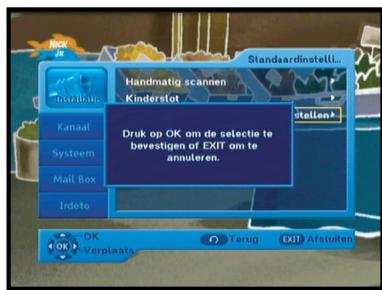

Met de optie Reset to Factory Defaults kunt u de fabrieksinstellingen herstellen in het geval er problemen optreden nadat u de kanaalgegevens of andere gegevens hebt gewijzigd. U kunt het huidige kanaal meteen toevoegen aan de gewenste lijst met voorkeurskanalen. U kunt een kanaal zelfs aan meerdere lijsten met voorkeurskanalen toevoegen. Het volgende scherm wordt weergegeven: Als er een venster met een melding wordt weergegeven, drukt u op OK zodat automatisch de fabrieksinstellingen voor de ontvanger worden hersteld. O p m e r k i n g : Al uw eerdere instellingen worden gewist! Alle instellingen en gegevens, inclusief de kanaalgegevens, worden verwijderd. ● Druk op de toets EXIT om het menu te verlaten.

Wanneer u op de toets TV/RADIO drukt, schakelt u tussen de lijsten TV en Radio. Druk op de toets FAV.CH om een andere voorkeurslijst te selecteren. Druk op de toets EXIT om het menu te verlaten.

Kanalen uit uw lijst met voorkeurskanalen verwijderen: ● Gebruik de toetsen ƒœ om een lijst met kanalen te selecteren die uw wilt verwijderen. ● Druk op de RODE toets om het geselecteerde kanaal uit de lijst met voorkeurskanalen te verwijderen. ● Druk op de toets EXIT om het menu te verlaten. O p m e r k i n g : Een voorkeurslijst kan maximaal 200 kanalen bevatten.

Het menu Channel heeft drie functies: Als u wijzigingen in de lijst met kanalen opslaat door Update List te selecteren, kunt u desgewenst vier lijsten met voorkeurskanalen maken en de kanalen vergrendelen. ● Geef de Pin Code op. Als u nog geen pincode hebt opgegeven, kunt u de pincode 0000 gebruiken. Dit is de fabrieksinstelling. Selecteer met de toetsen ¦‹ het venster voor het tv- of radiokanaal. Selecteer het kanaal met de toetsen ƒœ. Selecteer het kanaalslot door op de RODE toets te drukken. Druk op OK om de selectie te bevestigen.

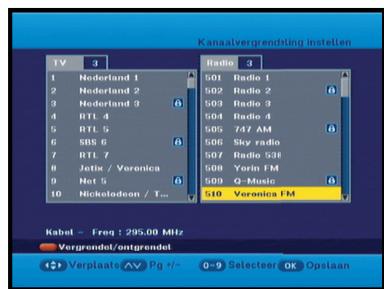

Hiermee is het kanaal vergrendeld. Wanneer u het kanaal wilt bekijken, wordt er een venster weergegeven waarin u een pincode moet opgeven.

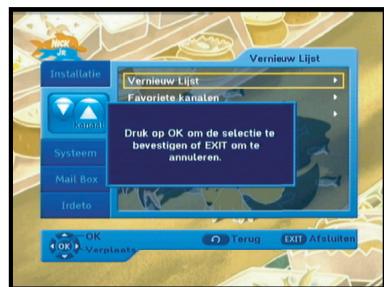

Wanneer er via de kabelmaatschappij enkele nieuwe zenders worden doorgegeven, worden deze kanalen weergegeven in een groengekleurde lijst. U kunt deze kanalen opslaan via Kanaal ‹ Vernieuw Lijst. Een kanaal ontgrendelen: ● Druk nogmaals op de RODE toets om het kanaal te ontgrendelen. ● Druk op de toets EXIT om het menu te verlaten.

U kunt schakelen tussen de lijsten TV en Radio door op de toets TV/RADIO te drukken en vervolgens met de toets FAV.CH uw lijst met voorkeurskanalen wijzigen. De optie Software Update is alleen beschikbaar als de kabelmaatschappij software voor uw STB levert. Als u de software wilt bijwerken, plaatst u de cursor in het menu Installatie ‹ Software Opwaarderen en drukt u op de toets OK. Als er nieuwe software beschikbaar is, wordt de balk Start Software Updating Process? weergegeven. Er wordt tevens aangegeven hoe lang het downloaden van software ongeveer gaat duren. Druk op OK om te bevestigen en de software bij te werken. Als de meest recente software al op uw STB is geïnstalleerd, wordt de melding You don’t need to update software! weergegeven. O p m e r k i n g : STB reboot automatisch voor software veredelingsprocédé. Tijdens het veredelingsprocédé zal het scherm van TV leeg ongeveer 10 minuten blijven. De vertoning van het venster bij het voorpaneel STB zal de vooruitgang tonen. De dienst zal automatisch worden hervat nadat de verbetering wordt voltooid. ● Druk op de toets EXIT om het menu te verlaten.

Selecteer de gewenste lijst met voorkeurskanalen (FAV1~FAV4) met de toets FAV.CH. Selecteer in het venster TV of RADIO met de toetsen ƒœ of de cijfertoetsen de gewenste kanaallijst. Druk op de RODE toets en voeg het geselecteerde kanaal toe aan de lijst met voorkeurskanalen. Druk vervolgens op OK om te bevestigen.

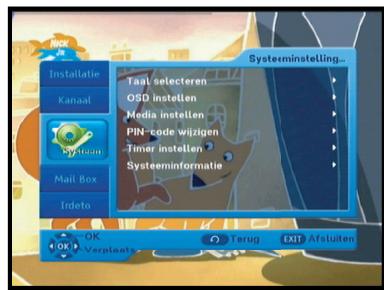

Met deze optie kunt u de systeeminstellingen naar wens aanpassen.

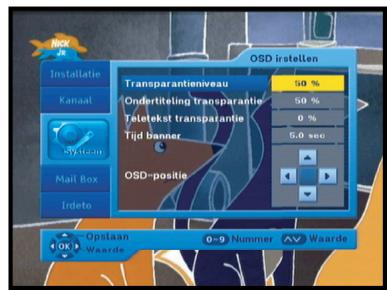

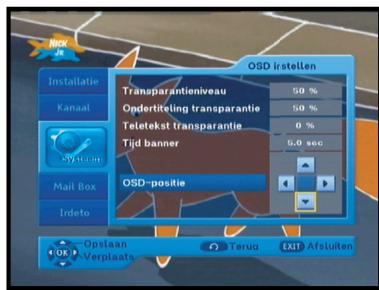

U kunt de transparantie, de weergavetijd, het kleurenschema en de positie voor de schermweergave, ondertiteling en teletekst instellen. Selecteer een transparantieniveau voor de schermweergave. U kunt een transparantieniveau tussen 0 en 100% instellen. U kunt de instellingen opgeven met de cijfertoetsen of met de toetsen ¦‹ of CH+/CH-.

¦‹ toetsen : de waarde met 1% verhogen of verlagen. CH+/CH--toetsen: de waarde met 10% verhogen of verlagen.

¦‹ toetsen : de waarde met 1% verhogen of verlagen. CH+/CH- toetsen: de waarde met 10% verhogen of verlagen. Met de optie Taal Selecteren kunt u de gewenste taal voor de schermweergave, soundtrack, teletekst, ondertiteling of EPG selecteren. Welke talen er beschikbaar zijn voor de soundtrack, teletekst, ondertiteling en EPG is afhankelijk van de zender. Het kan bijvoorbeeld voorkomen dat de taal voor de ondertiteling wel kan worden geselecteerd, maar dat dit niet wordt ondersteund omdat het programma niet is ondertiteld.

Selecteer een Teletekst transparantie. U kunt een transparantieniveau tussen 0 en 100% instellen. U kunt de instellingen opgeven met de cijfertoetsen of met de toetsen ¦‹ of CH+/CH-.

¦‹ toetsen : de waarde met 1% verhogen of verlagen. CH+/CH- toetsen: de waarde met 10% verhogen of verlagen. Stel de weergavetijd voor een Tijd banner in. U kunt een tijd opgeven tussen de 0,5 en 60 seconden. U kunt de instellingen opgeven met de cijfertoetsen of met de toetsen ¦‹ of CH+/CH-.

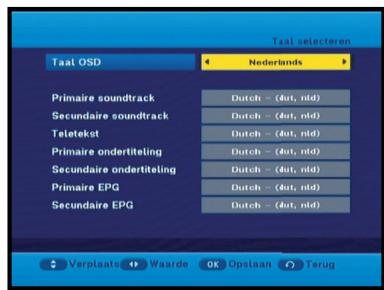

Er zijn 3 schermtalen beschikbaar en de soundtracks, ondertiteling, teletekst en EPG worden ondersteund in 37 talen. Om de gewenste taal te selecteren, drukt u op de toetsen ¦‹ om de taal te wijzigen. Vervolgens drukt u op OK.

De soundtracks, ondertiteling, teletekst en EPG worden weergegeven in de geselecteerde taal.

Druk op de toets EXIT om het menu te verlaten. NL-26 ¦‹ toetsen : de waarde met 0,5 seconde verhogen of verlagen. CH+/CH--toetsen: de waarde met 1 seconde verhogen of verlagen. O p m e r k i n g : Deze instelling is niet van toepassing op informatiebalken en informatievensters.

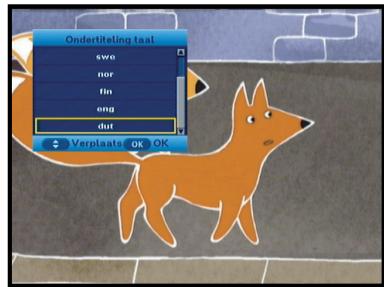

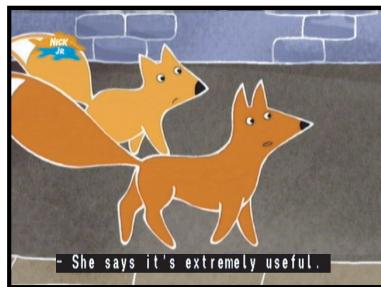

Selecteer een Ondertiteling transparantie. U kunt een transparantieniveau tussen 0 en 100% instellen. U kunt de instellingen opgeven met de cijfertoetsen of met de toetsen ¦‹ of CH+/CH-.

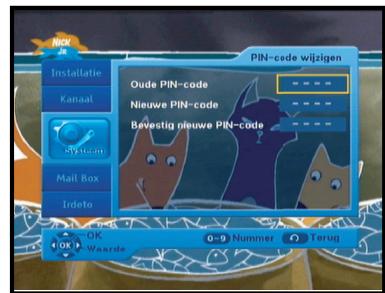

3.4 PIN-code wijzigen

Plaats de cursor op de gewenste positie en gebruik de toetsen ¦‹ of œƒ om het scherm naar de gewenste positie te verplaatsen. Het scherm wordt naar de gewenste positie verplaatst. Druk op de toets EXIT om het menu te verlaten. Als u de pincode wilt wijzigen, selecteert u de vierde optie, PINCode wijzigen. Het volgende menu wordt weergegeven: Voor deze optie geeft u bij de eerste cursor de huidige pincode op en bij de tweede cursor de nieuwe pincode. Om de nieuwe pincode te bevestigen, geeft u de pincode nogmaals op. Vergeet niet dat pincode een code moet zijn dat bestaat uit vier cijfers. DE FABRIEKSINSTELLING VOOR DE PINCODE : 0 0 0 0. ● Druk op de toets EXIT om het menu te verlaten.

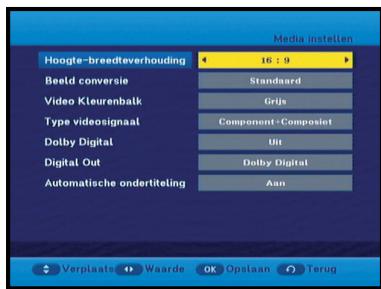

U kunt meerdere gewenste media-instellingen opgeven. Plaats de cursor op dit submenu en druk op OK. ● Druk op œƒ om de subitems te verplaatsen en druk op ¦‹ om de optie te selecteren. ● Druk op OK om de selectie te bevestigen. Beeldformaat ● Selecteer een beeldformaat dat geschikt is voor uw tv : selecteer een standaard- of breedbeeldverhouding, STANDARD 4:3 of WIDE SCREEN 16:9. 4:3 Beeld conversie: 16:9 LB, PAN & Scan, Volledige gids, 14:9 LB. ● Wanneer u het beeldformaat 16:9 selecteert, kunt een u een beeldverhouding van 4:3 voor een film selecteren. (Het videomenu 16:9 is niet beschikbaar in deze beeldverhouding). 16:9 Beeld conversie: Breedbeeld, Standaard. ● Wanneer u het beeldformaat 4:3 selecteert, kunt een u een beeldverhouding van 16:9 voor een film selecteren.(Het videomenu 4:3 is echter niet beschikbaar in deze beeldverhouding). ● Selecteer de kleur voor de Video Kleurenbalk: Grijs, Zwart. - Waarschuwing! Geef de videobalk niet te lang weer in zwart, aangezien dit kan leiden tot tijdelijk of permanent inbranden van de afbeelding. Raadpleeg ook de veiligheidsvoorschriften met betrekking tot het weergaveapparaat. ● Selecteer het Type Videosignaal: Component + Composiet, RGB + Composiet ● Stel de automatische selectie voor het digitale Dolby Digital-signaal in: Uit, Aan. Aan: Het Dolby Digital-signaal wordt eerst uitgevoerd. Uit: De andere audio-indelingen worden eerst uitgevoerd. ● Stel de Digital Out: Dolby Digital, PCM. Dolby Digital: Wanneer gelesecteerde de auto dolby is, output het Digitale signaal Dolby Digital eerst. PCM: Toen de auto dolby selecteerde, output het PCM signaal eerst. ● Stel de Automatische ondertiteling selectie : Aan, Slechthorenden, Uit ● Druk op de toets EXIT om het menu te verlaten.

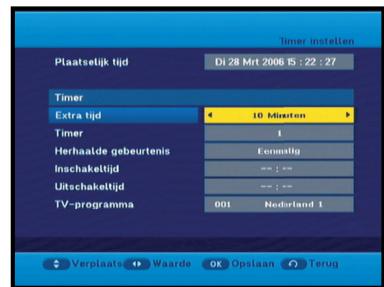

Extra tijd is een functie dat ervoor zorgt dat een gebeurtenis volledig binnen de opgegeven tijdsgrenzen past. Een Guard-Band Time van 1 minuut betekent dat de STB deze timerbewerking 1 minuut voor de ingestelde tijd wordt gestart en 1 minuut na de ingestelde tijd wordt gestopt.

Er worden 15 timers ondersteund, inclusief EPG-timers. ● Gebruik de toetsen ¦‹ om voor Timer een timernummer tussen 1 en 15 op te geven. ● Gebruik de toetsen ¦‹ om de gebeurtenisherhaling te selecteren die u wilt reserveren: Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday en Once. Als u de timer in het EPG-scherm instelt, wordt bij Event Repetition EPG weergegeven. ● Gebruik de Cijfertoetsen (0~9) om de gewenste tijd in te stellen en gebruik de toetsen œƒ om de schakeltijd te selecteren die u wilt reserveren. Als de ingestelde tijd voor Switch-on Time hetzelfde is als voor Switch-off Time, werkt de timer gedurende 24 uur. Gebruik de toetsen ¦‹ om een tv-programma te selecteren waarvoor u de gebeurtenis wilt instellen. ● Wanneer u op de toets TV/RADIO drukt, schakelt u tussen een tv- en radioprogramma. U kunt timers instellen op Daily en Every Monday of Every Sunday, enzovoort. ● De kortste herhalingsgebeurtenis heeft voorrang. Wanneer u bijvoorbeeld timers instelt voor Once en Daily, krijgt de instelling Once de betreffende dag voorrang op Daily. Als de timer is geactiveerd, wordt bij Timer het bericht Running en een timernummer weergegeven. ● Druk op de toets EXIT om het menu te verlaten. Geproduceerd onder licentie van Dolby Laboratories. Dolby en het symbool met de dubbele D zijn handelsmerken van Dolby Laboratories. NL-28

Dit menu bevat informatie over de smartcard en de STB. Druk op OK om het submenu weer te geven.

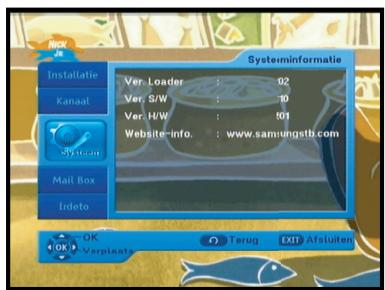

3.6 Systeeminformatie

Als u contact moet opnemen met uw serviceprovider of een helpdesk, wort er mogelijk naar informatie in dit menu gevraagd. Plaats de cursor op dit submenu en druk op OK. De volgende informatie wordt op het scherm weergegeven.

Druk op de toets EXIT om het menu te verlaten.

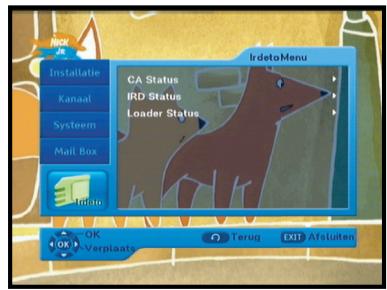

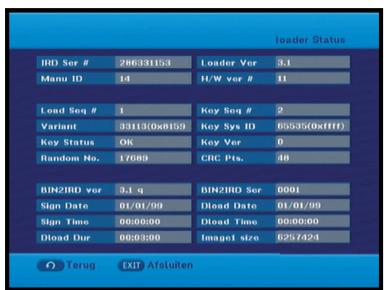

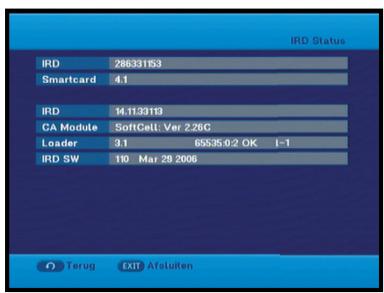

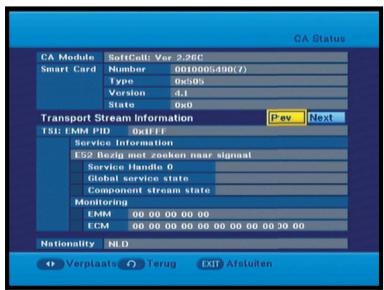

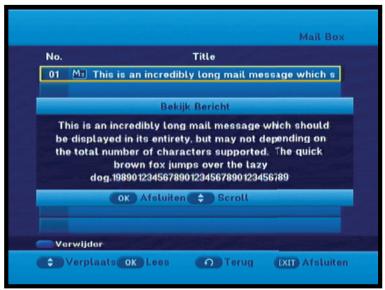

U kunt de IRD-status weergeven (technische informatie over de IRD, CA, Smartcard en de hierin geladen software). U kunt het bericht lezen dat naar de afzonderlijke decoders is verzonden. Er kunnen maximaal 10 berichten worden opgeslagen.

Druk op de toets EXIT om het menu te verlaten.

Druk op de toets EXIT om het menu te verlaten. Druk op de toets EXIT om het menu te verlaten.

Druk op de toets EXIT om het menu te verlaten.

1. TV-toets + 3-cijferige code

2. Toetsen voor de bediening van de tv: TV STANDBY/ON, 0~9, CH @@ / @@, VOL+/-, INPUT SEL,

MUTE Naam fabrikant (MERKNAAM) CODENUMMER (3 CIJFERS) BAUR
