GEBRUIKSAANWIJZING LE32R81B SAMSUNG
Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen. • Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen. • Als u gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben. Schade ontstaan door het bovengenoemde effect valt niet onder de garantie. • Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen.
UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN KANALEN INSTELLEN Kanalen automatisch opslaan 10 Kanalen handmatig opslaan11 De kanaallijsten instellen 12 Het kinderslot activeren 12 Opgeslagen kanalen rangschikken 13 Kanaalnamen vastleggen 13 Kanalen fijn afstemmen 14
BEELD INSTELLEN TIJD INSTELLEN De huidige tijd instellen en weergeven 26 De slaaptimer instellen 27 De televisie automatisch in- en uitschakelen.... 27
BESCHRIJVING VAN DE FUNCTIES Uw taal kiezen 28 De spelmodus gebruiken 28 De modus Blauw scherm instellen en de melodie selecteren 29 De thuisbioscoop-pc instellen 29 De functie Spaarstand 30 De bron selecteren 31 De namen van de ingangsbron bewerken 31
Lijst met onderdelen 2 De voet installeren 2 De muurbevestiging installeren 2 Overzicht van het bedieningspaneel 3 Overzicht van het aansluitpaneel 4 Overzicht van de afstandsbediening 7 Batterijen in de afstandsbediening plaatsen 8 In- en uitschakelen 8 De tv op stand-by zetten 8 Plug & Play 9
TELETEKSTFUNCTIE GEBRUIKEN Teletekstdecoder 32 Teletekstinformatie weergeven 32 Specifieke teletekstpagina selecteren 33 Teletekstpagina selecteren via Fastekst 33
De beeldstandaard wijzigen 14 Aangepast beeld instellen 15 De kleurnuance wijzigen 15 Achtergrondverlichting activeren 16 Gedetailleerde beeldinstellingen configureren.. 17 Beeldformaat wijzigen 18 Het beeld stilzetten 19 De schermmodus selecteren 19 De standaard-beeldinstellingen herstellen 19 Dig. ruisfilter/Actieve kleuren/DNIe 20 Picture in Picture (PIP) 21 HDMI-zwartniveau 22
Software configureren (gebaseerd op Windows XP) 34 Weergavestanden 34 De pc instellen 35 Aanpassen van muurbevestiging (LE40S81B LE46S81B) (apart verkrijgbaar) 36
TIPS VOOR GEBRUIK Diefstal voorkomen met het Kensington-slot 37 Problemen oplossen: voordat u de technische dienst inschakelt 37 Technische specificaties en milieu 38
GELUID INSTELLEN De geluidsstandaard wijzigen 22 De geluidsinstellingen aanpassen 23 TruSurround XT (SRS TS XT) instellen 23 De hoofdtelefoon aansluiten 24 De geluidsmodus selecteren 24 Het volume automatisch instellen 24 De interne mute selecteren 25 Het geluid van het subbeeld weergeven 25 De standaard-geluidsinstellingen herstellen 26
Belangrijk Opmerking Knop Eenmaal drukken
BN68-01177B-Dut-0308.indd 1
2007-03-13 �� 3:13:15

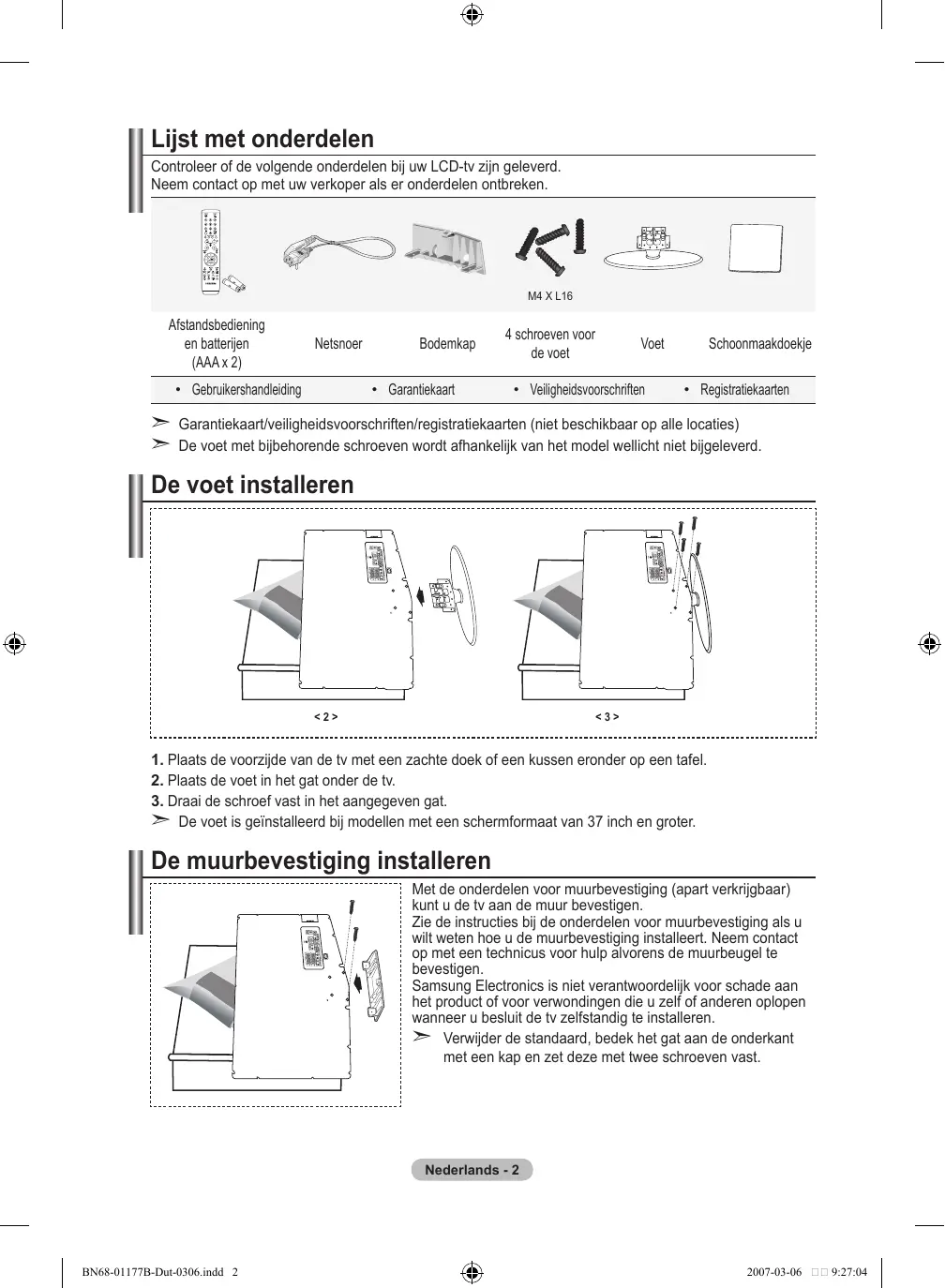

Lijst met onderdelen
Controleer of de volgende onderdelen bij uw LCD-tv zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken.
Afstandsbediening en batterijen (AAA x 2)
• Gebruikershandleiding
Bodemkap • Garantiekaart
4 schroeven voor de voet
• Veiligheidsvoorschriften
Schoonmaakdoekje • Registratiekaarten
Garantiekaart/veiligheidsvoorschriften/registratiekaarten (niet beschikbaar op alle locaties) De voet met bijbehorende schroeven wordt afhankelijk van het model wellicht niet bijgeleverd.
. Plaats de voorzijde van de tv met een zachte doek of een kussen eronder op een tafel. . Plaats de voet in het gat onder de tv. 3. Draai de schroef vast in het aangegeven gat. ➣ De voet is geïnstalleerd bij modellen met een schermformaat van 37 inch en groter.
De muurbevestiging installeren
Met de onderdelen voor muurbevestiging (apart verkrijgbaar) kunt u de tv aan de muur bevestigen. Zie de instructies bij de onderdelen voor muurbevestiging als u wilt weten hoe u de muurbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de muurbeugel te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren. ➣ Verwijder de standaard, bedek het gat aan de onderkant met een kap en zet deze met twee schroeven vast.
BN68-01177B-Dut-0306.indd 2
Overzicht van het bedieningspaneel
De vorm en kleur van het product kunnen variëren, afhankelijk van het model.
4 Schakelt tussen alle beschikbare invoerbronnen (TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI1, HDMI2). Gebruik deze toets in het schermmenu zoals u de toets ENTER op de afstandsbediening gebruikt. 2 MENU Druk op deze toets om een schermmenu met de 5 functies van de tv te openen. 6 3 Druk op deze toets om het volume harder of zachter te zetten. Gebruik de toetsen in het schermmenu zoals u de toetsen en op de afstandsbediening gebruikt.
Druk hierop om het kanaal te wijzigen. Gebruik de toetsen in het schermmenu zoals u de toetsen en op de afstandsbediening gebruikt. (Zonder de afstandsbediening kunt u de tv inschakelen door op de kanaaltoetsen te drukken.) Luidsprekers (Energie) Druk op deze toets om de tv in of uit te schakelen. Aan/uit-lampje Als de stroom is ingeschakeld, knippert het lampje even om vervolgens uit te gaan. In de stand-bymodus brandt het lampje. Sensor van afstandsbediening Richt de afstandsbediening op dit punt van de tv.
BN68-01177B-Dut-0306.indd 3
Overzicht van het aansluitpaneel
Controleer of de tv is uitgeschakeld wanneer u hierop een extern apparaat aansluit. Zorg bij het aansluiten van een extern apparaat ervoor dat de kleuren van de aansluiting en de kabel overeenkomen. 1 Een settopbox, videorecorder of dvd-speler aansluiten EXT 1
RGB O Uitgang Video + audio (L/R) Alleen TV Uitgang naar keuze.
- Ingangen of uitgangen voor externe apparaten, zoals een videorecorder, dvd-speler, spelcomputer of videodiscspeler.
BN68-01177B-Dut-0306.indd 4
2 AUDIO aansluiten - Sluit het ene uiteinde van RCA-audiokabels aan op de uitgangen AUDIO (L) en AUDIO (R) aan de achterzijde van de tv en het andere uiteinde op de corresponderende audio-ingangen van de versterker of de dvd-thuisbioscoop. 3 HDMI IN 1,HDMI IN 2 - Ondersteunt verbindingen tussen AV-apparaten met een HDMI-verbinding (settopboxen, dvd-spelers). - Voor een HDMI-naar-HDMI-verbinding is geen extra audioaansluiting nodig. ➣ Wat is HDMI? - Met HDMI (High Definition Multimedia Interface) kunnen digitale videogegevens met een hoge definitie en meerdere kanalen met digitale audio (5.1-kanalen) worden verzonden. - De HDMI/DVI-uitgang ondersteunt een DVI-aansluiting op externe apparatuur met een geschikte kabel (niet meegeleverd). Het verschil tussen HDMI en DVI is dat het HDMI-apparaat minder groot is, is voorzien van een functie voor HDCP-codering (High Bandwidth Digital Copy Protection) en digitale audio van meerdere kanalen ondersteunt. DVI IN (HDMI IN 2) (AUDIO R/L) - Wanneer u dit product via HDMI of DVI aansluit op bijvoorbeeld een settopbox, dvd-speler of spelcomputer, moet u ervoor zorgen dat het is ingesteld op een passende stand voor het videosignaal, zoals in de onderstaande tabel. Als u dit niet doet, kan het beeld storen, gebroken zijn of zelfs ontbreken. - Wanneer u een HDMI/DVI-kabelverbinding gebruikt, is dit alleen mogelijk vanaf de HDMI IN 2-aansluiting. ➣ U dient de DVI-naar-HDMI-kabel of DVI-HDMI-adapter te gebruiken voor de verbinding, en de uitgangen AUDIO (L) en AUDIO (R) op de DVI voor het doorgeven van het geluid. ➣ Ondersteunde modi voor HDMI/DVI en Component HDMI/DVI 50 Hz HDMI/DVI 60 Hz Component
4 Aansluiten op antenne of kabeltelevisienetwerk Voor de juiste weergave van kanalen moet de tv een signaal ontvangen via een van de volgende bronnen: - Buitenantenne, kabeltelevisienetwerk of satellietnetwerk 6 Externe audio-/videoapparatuur aansluiten - Sluit een RCA- of S-VIDEO-kabel aan op geschikte externe audio- of videoapparatuur, zoals een videorecorder, dvd-speler of camcorder. - Sluit het ene uiteinde van RCA-audiokabels aan op de uitgangen AUDIO (L) en AUDIO (R) aan de achterzijde van de tv en het andere uiteinde op de corresponderende uitgangen van het audio- of videoapparaat. - Op de hoofdtelefoonuitgang (5) aan de achterzijde van de tv kunt u een hoofdtelefoon aansluiten. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld. 7 Een computer aansluiten - Sluit het ene uiteinde van de D-Sub-kabel (optioneel) aan op PC (PC IN) aan de achterzijde van de tv en het andere andere uiteinde aan op de videokaart van de computer. - Sluit het ene uiteinde van de stereogeluidskabel (optioneel) aan op AUDIO (PC IN) aan de achterzijde van de tv en het andere uiteinde op Audio Out van de geluidskaart van de computer.
BN68-01177B-Dut-0306.indd 5
8 SERVICE - Serviceverbinding voor gekwalificeerde monteur. 9 Aansluitmogelijkheden voor andere apparatuur (DTV/dvd) - Sluit het ene uiteinde van de videokabels (optioneel) aan op de corresponderende uitgangen (“PR”, “PB”, “Y”) aan de achterzijde van de tv en het andere uiteinde op de corresponderende video-uitgangen van de DTV of dvd-speler. - Als u de settopbox en DTV (of dvd-speler) tegelijk wilt aansluiten, sluit u eerst de settopbox op de DTV (of dvdspeler) aan en vervolgens de DTV (of dvd-speler) op de tv (“PR”, “PB”, “Y”). - De PR-, PB- en Y-uitgang op uw apparatuur (DTV of dvd-speler) zijn in sommige gevallen voorzien van de aanduiding Y, B-Y en R-Y of Y, Cb en Cr. - Sluit het ene uiteinde van RCA-audiokabels (optioneel) aan op R-AUDIO (L)” en “AUDIO (R)” aan de achterzijde van de tv en het andere uiteinde op de corresponderende audio-uitgangen van de DTV of dvd-speler. - Deze LCD-tv geeft een optimale beeldresolutie weer in de modus 720p. - Deze LCD-tv geeft een maximale beeldresolutie weer in de modus 1080i. 0 Kensington-slot - Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. - Als u een vergrendelingsapparaat wilt gebruiken, neemt u contact op met de leverancier bij wie u de tv hebt aangeschaft. - De plaats van het Kensington-slot kan variëren afhankelijk van het model.
BN68-01177B-Dut-0306.indd 6
2007-03-06 �� 9:27:06
Overzicht van de afstandsbediening 1 Stand-bytoets voor de tv
b Informatie over de huidige
2 Cijfertoetsen voor directe 3 4 5 6
kanaalkeuze Kanaal kiezen met één of twee cijfers Hiermee selecteert u direct de tv- en DTV-modus. Used to display Channel Lists on the screen. Volume verhogen Volume verlagen
Geluid tijdelijk uitzetten 8M enu weergeven en wijzigingen bevestigen
9G eluidsmodus selecteren 0
Terug naar het vorige menu
! Beeldstandaard selecteren @ de helderheid van het
scherm aan om energie te besparen. Geluidseffect selecteren SRS TSXT selecteren Beschikbare bron selecteren Vorig kanaal Selecteert rechtstreeks de HDMI-modus. Automatisch uitschakelen P : volgend kanaal P : vorig kanaal Het schermmenu sluiten Cursor besturen binnen het menu
e Beeldformaat selecteren f PIP: Beeld-in-beeld
in-/uitschakelen SOURCE: Ingangsbron selecteren POSITION: Plaats van Beeld-In-Beeld-scherm selecteren P : volgend kanaal P : vorig kanaal Teletekstfuncties 4 Teletekstmodus verlaten 8 Teletekst-index % Teletekstmodus selecteren (LIST/FLOF) ^ Teletekst-subpagina
( P : volgende teletekstpagina P : vorige teletekstpagina Teletekst uitschakelen ) b Teletekst weergeven d Wisselen tussen Teletekst, Dubbel of Mix. e Fastext-onderwerp selecteren f PIP:Teletekst vastzetten f SOURCE: Teletekst opslaan f POSITION: Beeldformaat teletekst selecteren
Dit is een speciale afstandsbediening voor visueel gehandicapten en heeft brailletekens bij de aan/uittoets, de kanaal- en volumetoetsen en de toetsen.
BN68-01177B-Dut-0306.indd 7
Batterijen in de afstandsbediening plaatsen 1. Open het klepje achter op de afstandsbediening met een opwaartse beweging zoals aangegeven in de afbeelding. 2. Plaats twee AAA-batterijen. ➣ Zorg ervoor dat de plus- en minpolen van de batterijen overeenkomen met de afbeelding in het vakje. 3. Schuif het klepje weer terug. ➣ Verwijder de batterijen en bewaar ze op een koele, droge plaats als u de afstandsbediening langere tijd niet gebruikt. De maximale werkingsafstand tussen de tv en afstandsbediening bedraagt circa 7 meter. (Bij normaal gebruik van de tv gaan de batterijen ongeveer een jaar mee.)
Controleer het volgende als de afstandsbediening niet werkt: 1. Is de tv ingeschakeld? 2. Zijn de plus- en minpolen van de batterijen tegengesteld geplaatst? 3. Zijn de batterijen leeg? 4. Is er een stroomstoring of zit de stekker niet in het stopcontact? 5. Schijnt er vlakbij speciaal fluorescerend licht of neonlicht?
In- en uitschakelen Het netsnoer is bevestigd aan de achterzijde van de tv. 1. Steek de stekker in een geschikt stopcontact. ➣ Het stand-bylampje op het voorpaneel gaat branden. 2. Druk op de aan/uit-toets aan de voorzijde van de tv. ➣ U kunt ook op de POWER-toets of de toets TV op de afstandsbediening drukken om de tv aan te zetten. ➣ Het kanaal waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd. 3. Druk op de cijfertoetsen (0-9) of de toets voor het volgende/vorige kanaal ( / ) op de afstandsbediening of op de toets aan de rechterzijde van de tv. ➣ Wanneer u de tv de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu’s moeten worden weergegeven. 4. Druk nogmaals op de POWER-toets om de tv uit te schakelen.
De tv op stand-by zetten U kunt de tv op stand-by zetten om het energieverbruik te verminderen. De stand-bymodus kan handig zijn als u even wilt stoppen met kijken (bijvoorbeeld tijdens het eten). 1. Druk op de POWER-toets op de afstandsbediening. ➣ Het beeld wordt uitgeschakeld en aan de voorzijde van de tv gaat het rode stand-bylampje branden. 2. Druk nogmaals op de POWER-toets , een cijfertoets (0-9), de toets TV of de toets voor het volgende/ vorige kanaal ( / ) om de tv weer in te schakelen. ➣ Laat de tv niet gedurende langere tijd op stand-by staan (zoals tijdens vakanties). Haal ook de stekker uit het stopcontact en ontkoppel de antenne.
BN68-01177B-Dut-0306.indd 8
Plug & Play Wanneer u de tv voor het eerst inschakelt, worden enkele basisinstellingen automatisch achtereenvolgens uitgevoerd. De volgende instellingen zijn beschikbaar.
1. Druk op de POWER-toets op de afstandsbediening. Start Plug & Play. Het bericht “Start Plug & Play” wordt weergegeven terwijl “OK” is OK geselecteerd. 2. Selecteer de gewenste taal door op de toets of te drukken. Druk op de toets ENTER om uw keuze te bevestigen. Enter Exit 3. Druk op de toets ◄ of ► om “Shop” of “Home” te selecteren en druk vervolgens op ENTER. ➣ U kunt het beste de tv instellen op de modus Thuis voor het beste beeld bij u thuis. ➣ De modus Winkel is alleen bedoeld voor gebruik in winkels. ➣ Als de tv per ongeluk is ingesteld op de modus Winkel en u wilt terugkeren naar de modes Dynamisch (Thuis), drukt u op de volumetoets. Vervolgens houdt u de toets MENU aan de zijkant van de tv gedurende 5 seconden ingedrukt. 4. Het bericht “Antenne-ingang controleren” wordt weergegeven terwijl “OK” is geselecteerd. Druk op de toets ENTER. ➣ Controleer of de antennekabel op de juiste manier is aangesloten. 5. Selecteer het gewenste land door op de toets of te drukken. Druk op de toets ENTER om uw keuze te bevestigen. 6. Het menu “Automatisch opslaan” wordt weergegeven terwijl “Start is geselecteerd”. Druk op de toets ENTER. ➣ Het zoeken van de kanalen start en eindigt automatisch. Nadat alle beschikbare kanalen zijn opgeslagen, verschijnt het menu “Klok instellen”. ➣ Druk op elk gewenst moment op ENTER om de opslagprocedure te onderbreken. 7. Druk op de toets ENTER. Selecteer de “Maand”, “Date”, “Jaar”, “Uur” of “min” door op de toets of te drukken. Stel de “Maand”, “Date”, “Jaar”, “Uur” of “min” in door op de toets of te drukken. ➣ U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen. 8. Druk op de toets ENTER om de instelling te bevestigen.
Taal: selecteer uw taal. Land: selecteer uw land. Automatisch opslaan: hiermee scant u automatisch op beschikbare kanalen in het lokale gebied en slaat u deze op. Klok instellen: hiermee stelt u de tv-klok in op de lokale tijd.
BN68-01177B-Dut-0306.indd 9
2007-03-06 �� 9:27:07
Als u deze functie wilt resetten... 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk nogmaals op de toets ENTER om “Plug & Play” te selecteren. 3. Het bericht “Plug & Play starten” wordt weergegeven.
TV Instellingen Plug & Play Taalkeuze : Nederlands Tijd Spelmodus : Uit Blauw scherm : Uit Melodie : Uit PC Meer
Kanalen automatisch opslaan U kunt scannen op de beschikbare frequentiebereiken (beschikbaarheid is afhankelijk van waar u woont). Automatisch toegewezen kanaalnummers komen mogelijk niet overeen met de feitelijke of gewenste kanaalnummers. U kunt nummers echter handmatig rangschikken en ongewenste kanalen wissen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Kanaal” te selecteren en druk op de toets ENTER. 2. Druk op de toets ENTER om “Land” te selecteren. 3. Selecteer het gewenste land door op de toets ▲ of ▼ te drukken. Druk op de toets ENTER om uw keuze te bevestigen. 4. Druk op de toets ▲ of ▼ om “Automatisch opslaan” te selecteren en druk op de toets ENTER. 5. Druk op de toets ENTER. ➣ De tv start met het opslaan van alle beschikbare kanalen. ➣ Druk op elk gewenst moment op ENTER om de opslagprocedure te onderbreken en terug te keren naar het menu “Kanaal”. 6. Nadat alle beschikbare kanalen zijn opgeslagen, verschijnt het menu “Sorteren”.
BN68-01177B-Dut-0306.indd 10
Kanalen handmatig opslaan U kunt maximaal 100 kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kunt u het volgende kiezen: Of u een gevonden kanaal al dan niet opslaat. Het nummer van ieder opgeslagen kanaal waaraan u een naam wilt toewijzen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Handm. opslaan” te selecteren en druk op de toets ENTER. 3. Druk op de toets ENTER om “Programma” te selecteren. 4. Zoek naar het juiste nummer door op de toets of te drukken om een nummer aan een kanaal toe te wijzen en druk op de toets ENTER. ➣ U kunt ook een kanaalnummer instellen met de cijfertoetsen op de afstandsbediening. 5. Druk op de toets of om “Kleursysteem” te selecteren en druk op de toets ENTER. 6. Selecteer de gewenste kleurstandaard door op de toets of te drukken en druk op de toets ENTER. 7. Druk op de toets of om “Geluidssysteem” te selecteren en druk op de toets ENTER. 8. Selecteer de gewenste geluidsstandaard door op de toets of te drukken en druk op de toets ENTER. ➣ Als er geen geluid is of als het geluid is vervormd, selecteert u nogmaals de gewenste geluidsstandaard. 9. Druk op de toets of om “Kanaal” te selecteren als u het nummer weet van het “kanaal” dat u wilt opslaan. Druk op de toets ENTER. Selecteer C (antennekanaal) of S (kabelkanaal) door op de toets of te drukken. Druk op de toets om het kanaal te selecteren. Selecteer het gewenste nummer door op de toets of te drukken en druk op de toets ENTER. ➣ Kanaalmodus: P (programmamodus), C (antennekanaalmodus), S (kabelkanaalmodus) ➣ U kunt ook een kanaalnummer instellen met de cijfertoetsen op de afstandsbediening. 10. Druk op de toets of om “Zoeken” te selecteren als u de kanaalnummers niet weet. Druk op de toets ENTER. Zoek door op de toets of te drukken en druk op de toets ENTER. 11. Druk op de toets of om “Opslaan” te selecteren. Druk op de toets ENTER om “OK” te selecteren. 12. Herhaal stap 3 tot en met 11 voor elk kanaal dat u wilt opslaan. Programma: hiermee selecteert u een nummer voor het kanaal. Kleursysteem: hiermee stelt u het systeem voor kleurenondersteuning in. Geluidssysteem: hiermee stelt u het systeem voor geluidsondersteuning in. Kanaal: hiermee selecteert u een kanaal. Zoeken: hiermee zoekt u naar de frequentie van het kanaal. Opslaan: hiermee slaat u de instellingen op.
BN68-01177B-Dut-0306.indd 11
De kanaallijsten instellen Stel de kanalen in overeenkomstig uw wensen. U kunt het gewenste kanaal gemakkelijk verwijderen, toevoegen of vergrendelen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Kanaalbeheer” te selecteren en druk op de toets ENTER. 3. Druk nogmaals op de toets ENTER om “Kanalenlijst” te selecteren. 4. Druk op de toets om “ ” te selecteren. 5. Druk op de toets of om het ongewenste kanaal te selecteren en druk op de toets ENTER om het kanaal te annuleren. 6. Herhaal stap 5 voor elk kanaal dat u wilt selecteren of annuleren. 7. Druk op de toets EXIT om het menu te verlaten. ➣ “ ” is actief wanneer “Kinderslot” is ingesteld op “Aan”.
U kunt deze opties selecteren door op de toets CH LIST op de afstandsbediening te drukken.
Het kinderslot activeren Door video en geluid uit te zetten kunt u met deze functie voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, ongepaste programma’s bekijken. Het kinderslot kan niet worden uitgezet met de toetsen op het zijpaneel. Alleen met de afstandsbediening kan het kinderslot worden uitgezet. Houd de afstandsbediening dus buiten bereik van kinderen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Kanaalbeheer” te selecteren en druk op de toets ENTER. 3. Druk nogmaals op de toets of om “Kinderslot” te selecteren en druk op de toets ENTER. 4. Druk nogmaals op de toets of om “Aan” of “Uit” te selecteren. Druk op de toets ENTER. 5. Druk op de toets of om “Kanaallijst” te selecteren en druk op de toets ENTER om het kanaal te annuleren. 6. Druk op de toets om “ ” te selecteren. 7. Druk op de toets of om de kanalen te selecteren die u wilt vergrendelen en druk op de toets ENTER. 8. Herhaal de stappen voor elk kanaal dat u wilt vergrendelen of ontgrendelen. 9. Druk op de toets EXIT om het menu te verlaten. ➣ Selecteer “Aan” of “Uit” voor “Kinderslot” om de kanalen die onder “ ” zijn geselecteerd, eenvoudig te activeren of deactiveren.
TV Kanalenlijst Kinderslot
2007-03-06 �� 9:27:10
Opgeslagen kanalen rangschikken U kunt de nummers van twee kanalen uitwisselen om: TV Kanaal De numerieke volgorde waarin de kanalen automatisch Land : België Automatisch opslaan zijn opgeslagen, te wijzigen. Handm. opslaan Gemakkelijk te onthouden nummers toe te wijzen aan Kanaalbeheer Sorteren de kanalen die u het vaakst bekijkt. Naam Fijnafstemming 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. Verpl Enter Terug 2. Druk op de toets of om “Sorteren” te selecteren en druk TV Sorteren op de toets ENTER. Prog. Kanaal. Naam 3. Selecteer het kanaalnummer dat u wilt wijzigen door 0 C-herhaaldelijk op de toets of te drukken. Druk op de toets 1 C23 ENTER. 2 C16 ➣ Het geselecteerde kanaalnummer en de geselecteerde 3 C3 4 S1 naam worden naar rechts verplaatst. 4. Druk op de toets of om het kanaal te verplaatsen naar de Verpl Enter Terug gewenste positie en druk op de toets ENTER. ➣ Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het gekozen nummer was opgeslagen. 5. Herhaal stap 3 tot en met 4 als u nog een kanaal wilt sorteren. 6. Druk op de toets EXIT om het menu te verlaten.
Kanaalnamen vastleggen Kanalen krijgen automatisch een naam toegewezen wanneer kanaalinformatie wordt uitgezonden. U kunt deze namen wijzigen en nieuwe namen toewijzen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Naam” te selecteren en druk op de toets ENTER. 3. Selecteer indien nodig het kanaal waaraan u een nieuwe naam wilt toewijzen door op de toets of te drukken. Druk op de toets ENTER. ➣ Het selectievak wordt weergegeven rond om het naamvak. 4. Gewenste actie Handeling Een letter, cijfer of symbool selecteren
Op de toets of drukken
Naar de volgende letter gaan
Op de toets drukken
Naar de vorige letter gaan
Op de toets drukken
Op de toets ENTER drukken.
De beschikbare tekens zijn: letters (A-Z), cijfers (0-9) en speciale tekens ( -, spatie) 5. Herhaal stap 3 en 4 voor elk kanaal waaraan u een nieuwe naam wilt toewijzen. 6. Druk op de toets EXIT om het menu te verlaten. Nederlands - 13
BN68-01177B-Dut-0306.indd 13
2007-03-06 �� 9:27:12
Kanalen fijn afstemmen U kunt kanalen handmatig nauwkeurig instellen voor een optimale ontvangst. 1. Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt instellen. 2. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Kanaal” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om “Fijnafstemming” te selecteren en druk op de toets ENTER. 4. Druk op de toets of om de fijnafstemming aan te passen. Druk op de toets ENTER. 5. Druk op de toets EXIT om het menu te verlaten. ➣ Opgeslagen kanalen die handmatig fijner zijn bijgesteld, zijn gemarkeerd met een asterisk (*) rechts van het kanaalnummer in de kanaalbalk. Het kanaalnummer wordt nu rood weergegeven. ➣ Als u de fijnafstemming wilt herstellen, selecteert u “Reset” door op de toets ▲ of ▼. Druk vervolgens op de toets ENTER.
De beeldstandaard wijzigen U kunt het beeld selecteren dat het beste overeenkomt met uw wensen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Druk nogmaals op de toets ENTER om “Modus” selecteren. 3. Druk op de toets of om het gewenste beeldeffect te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. Dynamisch: hiermee stelt u het beeld in voor hoge definitie in een lichte ruimte. Standaard: hiermee stelt u het beeld in voor optimale weergave in een normale omgeving. hiermee stelt u het beeld in voor een Film: comfortabele weergave in een donkere ruimte.
De beeldmodus moet u apart instellen voor elke ingangsbron. U kunt de standaard-beeldinstellingen herstellen door “Reset” te selecteren. (Zie “De standaard-beeldinstellingen herstellen” op pagina 19)
U kunt ook op de toets P.MODE op de afstandsbediening drukken om een van de beeldinstellingen te selecteren. Nederlands - 14
BN68-01177B-Dut-0308.indd 14
2007-03-13 �� 3:13:28
Aangepast beeld instellen De tv heeft verschillende instellingen waarmee u de beeldkwaliteit kunt regelen. 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen”. 2. Druk op de toets of om een bepaald item te selecteren. Druk op de toets ENTER. 3. Druk op de toets of om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten.
Contrast: hiermee past u het verschil tussen licht en donker van objecten op de achtergrond aan. Helderheid: hiermee past u de helderheid van het gehele scherm aan. Scherpte: hiermee past u de randen van objecten aan door ze scherper of vager te maken. Kleur: hiermee past u de kleuren aan door ze lichter of donkerder te maken. Tint (alleen NTSC): hiermee past u de kleuren van objecten aan door ze roder of groener te maken voor een natuurlijk effect.
De aangepaste waarden worden opgeslagen overeenkomstig de geselecteerde beeldmodus. In de pc-modus kunt u alleen “Contrast”, “Helderheid” aanpassen. De functie “Tint” is alleen beschikbaar in de modi “HDMI” en “Component”.
De kleurnuance wijzigen U kunt zelf kiezen welke kleurtint u het prettigst vindt. 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen” (op pagina 14). 2. Druk op de toets of om “Kleur tint” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om de gewenste instelling voor de kleurtint te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. hiermee maakt u de kleurtemperatuur blauwer dan met het menu “Koel1”. Koel1: hiermee maakt u wit blauwachtig. Normaal:hiermee houdt u wit wit. Warm1: hiermee maakt u wit roodachtig. Warm2: hiermee maakt u de kleurtemperatuur roder dan met het menu “Warm1”. Koel2:
De aangepaste waarden worden opgeslagen overeenkomstig de geselecteerde beeldmodus. Wanneer de beeldmodus is ingesteld op Dynamisch of Standaard, kunt u Warm1 en Warm2 niet selecteren.
BN68-01177B-Dut-0307.indd 15
Achtergrondverlichting activeren U kunt de helderheid van het scherm aanpassen door de helderheid van de LCD-achtergrondverlichting aan te passen (0-10). 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen” (op pagina 14). 2. Druk op de toets of om “Verlichting” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om de waarde van een bepaald item te verhogen of verlagen. 4. Druk op de toets ENTER. Druk op de toets EXIT om het menu te verlaten.
Gedetailleerde beeldinstellingen configureren U kunt zelf kiezen welke kleurtint u het prettigst vindt. 1. Druk op de toets MENU om het menu weer te geven. 2. Druk op de toets ENTER om “Beeld” te selecteren. 3. Druk op de toets ▲ of ▼ om “Detailinstellingen” te selecteren en druk op de toets ENTER. 4. Selecteer de gewenste optie door op de toets of te drukken en druk op de toets ENTER. Beschikbare opties: Zwartaanpassing, Dynamisch contrast, Gamma, Witbalans, Pers. kleurinst., Randverbetering, Kleurruimte. 5. Druk op de toets ENTER wanneer u tevreden bent met de instelling. 6. Druk op de toets EXIT om het menu te verlaten. ➣ Wanneer de beeldmodus is ingesteld op Film of Standaard, kunt u Detailinstellingen niet selecteren. ➣ Als DNIe is uitgeschakeld, kunnen de detailinstellingen niet worden gekozen wanneer de beeldmodus op Standaard is ingesteld.
Zwartaanpassing: Uit/Laag/Middel/Hoog U kunt direct het zwartniveau op het scherm selecteren om de schermdiepte aan te passen. Dynamisch contrast: Uit/Laag/Middel/Hoog U kunt het schermcontrast aanpassen zodat u een optimaal contrast verkrijgt. Gamma: -3~ 3 U kunt de gemiddelde helderheid van beelden aanpassen. Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. Kleurruimte: Auto/Breed U kunt de ruimte waarin kleuren worden gereproduceerd voor het invoersignaal instellen op Auto of Breed. Witbalans: R-basis/G-basis/B-basis/R-niveau/G-niveau/B-niveau/Reset U kunt de kleurtemperatuur aanpassen voor natuurlijkere beeldkleuren. R-basis/G-basis/B-basis/R-niveau/G-niveau/B-niveau: als u de waarde van de aanpassing wijzigt, wordt het aangepaste scherm vernieuwd. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk op de toets ENTER. Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. Reset: de fabrieksinstellingen van de aangepaste witbalans worden hersteld. Pers. kleurinst.: Roze/Groen/Blauw/Wit/Reset U kunt deze instelling aanpassen aan uw persoonlijke voorkeuren. Roze/Groen/Blauw/Wit: als u de waarde van aanpassing wijzigt, wordt het aangepaste scherm vernieuwd. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER. Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. ➣ Reset: de fabrieksinstellingen voor de aangepaste kleuren worden hersteld. Randverbetering: uit/Aan U kunt randen van objecten benadrukken.
BN68-01177B-Dut-0306.indd 17
2007-03-06 �� 9:27:18
Beeldformaat wijzigen U kunt het beeldformaat selecteren dat het beste overeenkomt met uw wensen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Druk op de toets of om “Formaat” te selecteren en druk op de toets ENTER. 3. Selecteer de gewenste optie door op de toets of te drukken. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. Auto-breed:
hiermee wordt het beeldformaat automatisch aangepast aan het beeldformaat “16:9”. 16 :9: Hiermee stelt u het beeldformaat in op 16:9, geschikt voor dvd’s of breedbeelduitzendingen. Breedbeeldzoom: hiermee vergroot u het formaat van het beeld verder dan 4:3. Zoom: hiermee vergroot u het 16:9breedbeeldformaat (in verticale richting) zodat het in het beeld past. 4:3: Dit is de standaardinstelling voor een videofilm of bij normale uitzendingen. Alleen scannen: hiermee worden de invoerscènes weergegeven zonder te worden bijgesneden bij een invoersignaal van HDMI 720p, 1080i.
U kunt deze opties selecteren door op de toets P.SIZE op de afstandsbediening te drukken.
De functie “Auto-breed” is alleen beschikbaar in de modus “TV”, “Ext1”, “Ext2”, “AV” en “S-Video”. In de pc-modus kunt u alleen de modus “16:9” en “4:3” aanpassen. Zoom: Nadat u hebt geselecteerd, gebruikt u de toets ▲ of ▼ om het beeldformaat in verticale richting te vergroten of verkleinen. Breedbeeldzoom: verplaats het scherm omhoog of omlaag met de toets ▲ of ▼ nadat u hebt
geselecteerd door op de toets ► of ENTER te drukken.
BN68-01177B-Dut-0306.indd 18
2007-03-06 �� 9:27:19
Het beeld stilzetten Druk op de toets STILL om het bewegende beeld stil te zetten. Druk nogmaals op deze toets om het stilzetten te annuleren.
De schermmodus selecteren Wanneer u het beeldformaat op een tv met een breedte van TV 16:9 instelt op Auto-breed, kunt u het gewenste beeldformaat instellen op 4:3 WSS (Wide Screen Service) of niets. Omdat er voor elk land in Europa een ander beeldformaat geldt, is deze functie bedoeld om het juiste beeldformaat te kiezen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Druk op de toets of om “Schermmodus” te selecteren en druk op de toets ENTER. TV 3. Selecteer de gewenste optie door op de toets of te drukken. Druk op de toets ENTER. Beschikbare opties: 16:9, Breedbeeldzoom, Zoom, 4:3 16:9: hiermee stelt u het beeld in op de 16:9breedbeeldmodus. Breedbeeldzoom: hiermee vergroot u het formaat van het beeld verder dan 4:3. Zoom: hiermee vergroot u het beeld verticaal op het scherm. 4:3: hiermee stelt u het beeld in op de normale 4:3-modus. 4. Druk op de toets EXIT om het menu te verlaten. ➣ Beeldformaat is alleen beschikbaar in de modus Auto-breed. ➣ Deze functie is niet beschikbaar in de pc, Component- of HDMI-modus.
Beeld rMeer Detailinstellingen Formaat : Auto breed Schermmodus : 16 : 9 Dig. ruisfilter : Uit Actieve kleuren : Uit DNle : Uit Reset : OK Verpl
De standaard-beeldinstellingen herstellen U kunt terugkeren naar de standaard fabrieksinstellingen. 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen” (op pagina 15). 2. Druk op de toets of om “Reset” te selecteren en druk op de toets ENTER. 3. Druk op de toets ▲ of ▼ om “OK” of “Annuleren” te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. ➣ “Reset” wordt ingesteld voor elke beeldmodus.
Dig. ruisfilter/Actieve kleuren/DNIe Als het ontvangen tv-signaal zwak is, kunt u de functie Digitaal ruisfilter activeren om statische ruis en echobeelden te reduceren die mogelijk op het scherm verschijnen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Selecteer de gewenste optie door op de toets of te drukken en druk op de toets ENTER. Beschikbare opties: Dig. ruisfilter/Actieve kleuren/DNIe 3. Druk op de toets ENTER wanneer u tevreden bent met de instelling. 4. Druk op de toets EXIT om het menu te verlaten.
Dig. ruisfilter: Uit/Laag/Middel/Hoog/Auto Als het ontvangen signaal zwak is, kunt u deze functie activeren om statische ruis en echobeelden te verminderen die mogelijk op het scherm verschijnen. ➣ Deze functie is niet beschikbaar in de pc-modus. Actieve kleuren: Uit/Aan Als u deze optie inschakelt, worden de kleuren van de lucht en gras feller en helderder weergegeven voor een levendiger beeld op het scherm. ➣ Deze functie is niet beschikbaar in de pc-modus. ➣ Deze functie is niet beschikbaar in de film en Standaard modus. DNIe: Uit/Demo/Aan Deze tv is voorzien van de functie DNIe, waarmee een hoge visuele kwaliteit wordt gewaarborgd. Als u DNIe op Aan instelt, kunt u het scherm bekijken terwijl de functie DNIe is geactiveerd. Als u DNIe Demo op Demo instelt, kunt u ter demonstratie normale beelden en een toegepast DNIe-beeld op het scherm zien. Door deze functie te gebruiken kunt u het verschil in visuele kwaliteit zien. ➣ DNIe (Digital Natural Image-engine) Deze functie geeft een scherper beeld dankzij de 3D-ruisonderdrukking en de detail-, contrast- en witverbetering. Dankzij de nieuwe algoritme voor beeldcompensatie is het beeld scherper, helderder en gedetailleerder. DNIeTM-technologie is geschikt voor verschillende beeldsignalen. ➣ Deze functie is niet beschikbaar in de pc-modus. ➣ Deze functie is niet beschikbaar in de filmmodus.
BN68-01177B-Dut-0306.indd 20
2007-03-06 �� 9:27:21
Picture in Picture (PIP) Binnen het beeld van een tv-programma of het beeld dat Instellingen TV Meer afkomstig is van een extern apparaat, zoals een videorecorder Thuisbioscoop-pc : Aan of dvd-speler, kunt u een subbeeld weergeven. Zodoende kunt u Spaarstand :Uit HDMI-zwartniveau : Uit het beeld van ingestelde programma- of video-invoer vanaf elk PIP aangesloten apparaat bekijken terwijl ook het hoofdbeeld wordt weergegeven. Move Enter Return 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk Verpl Enter Terug op de toets ENTER. Mode :PIP Custom TV Equalizer 2. Druk op de toets of om “PIP” te selecteren en druk op de PIP :: Aan SRS TSXT Off Bron : TV toets ENTER. Auto Volume : Off Formaat : Internal Mute : Off Positie : 3. Druk nogmaals op de toets ENTER. Reset Programma : P 1 Druk op de toets of om “Aan” te selecteren en druk op de toets ENTER. ➣ Als PIP is geactiveerd, wordt de grootte van het hoofdscherm Move Enter Return ingesteld op “16:9”. Verpl Enter Terug 4. Druk op de toets of om “Bron” te selecteren en druk op de toets ENTER. Selecteer een bron van het subbeeld door op de toets of te drukken en druk op de toets ENTER. ➣ Het subbeeld kan verschillende bronselecties dienen, afhankelijk van de instelling voor het hoofdbeeld. Druk herhaaldelijk op de knop 5. Druk op de toets of om “Formaat” voor het subbeeld te PIP op de afstandsbediening om selecteren en druk op de toets ENTER. de “PIP” te activeren of Selecteer een formaat van het subbeeld door op de toets of deactiveren. te drukken en druk op de toets ENTER. ➣ Als het hoofdbeeld is ingesteld in de “PC” en “Component” modus, is “Formaat” niet beschikbaar. 6. Druk op de toets of om “Positie” te selecteren en druk op de toets ENTER. Selecteer de positie van het subbeeld door op de toets of te drukken en druk op de toets ENTER. 7. Druk op de toets of om “Programma” te selecteren en druk op de toets ENTER. U kunt het kanaal dat u via het subbeeld wilt bekijken selecteren door op de toets of te drukken. Druk op de toets ENTER. ➣ “Programma” kan actief zijn wanneer het subbeeld is ingesteld op TV. 8. Druk op de toets EXIT om het menu te verlaten. ➣ Het beeld in het PIP-venster kan er enigszins onnatuurlijk uitzien wanneer u het hoofdscherm gebruikt voor een videospel of karaoke. Bron: Formaat: Positie: Programma:
hiermee selecteert u een bron voor het subbeeld. hiermee selecteert u het formaat voor het subbeeld. hiermee verplaatst u het subbeeld. hiermee verandert u het subbeeld.
PIP-instellingen O: PIP werkt, X: PIP werkt niet
HDMI-zwartniveau U kunt direct het zwartniveau op het scherm selecteren om de schermdiepte aan te passen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “HDMI-zwartniveau” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om “Normaal” of “Laag” te selecteren en druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. ➣ Deze functie is alleen beschikbaar wanneer de externe ingang is verbonden met HDMI (RGB-signalen).
Normaal: het scherm wordt helderder. het scherm wordt donkerder. Laag:
De geluidsstandaard wijzigen U kunt het geluidseffect selecteren dat het best overeenkomt met de beelden die u bekijkt. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk nogmaals op de toets ENTER om “Modus” te selecteren. 3. Selecteer het gewenste geluidseffect door herhaaldelijk op de toets of te drukken en druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. Standaard: hiermee selecteer u de normale geluidsmodus. hiermee legt u meer nadruk op muziek dan op Muziek: stemmen. hiermee geeft u een levendig en vol geluid voor Film: films weer. hiermee legt u meer nadruk op stemmen dan op Spraak: andere geluiden. Aangepast: hiermee selecteert u uw aangepaste geluidsinstellingen. (Zie “De geluidsinstellingen aanpassen”.)
Geluid Modus :Aangepast Standaard Muziek Toonregeling Film SRS TS XT : Uit Spraak Auto Volume : Uit Aangepast Internal Mute : Uit Geluidskeuze : Hoofdtuner Reset Verpl
De geluidsinstellingen aanpassen U kunt de geluidsinstellingen aanpassen aan uw persoonlijke voorkeuren. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Toonregeling” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om een bepaald item te selecteren. Druk op de toets ENTER. 4. Druk op de toets of voor de gewenste instelling. Druk op de toets ENTER. 5. Druk op de toets EXIT om het menu te verlaten. ➣ Als u deze instellingen wijzigt, wordt de geluidsmodus automatisch ingesteld op “Aangepast”.
TruSurround XT (SRS TS XT) instellen TruSurround XT is een gepatenteerde SRS-technologie die het probleem oplost dat ontstaat wanneer 5,1-multikanaalgeluid via twee luidsprekers wordt afgespeeld. TruSurround produceert een meeslepend, virtueel surroundgeluid via ieder afspeelsysteem met twee luidsprekers, waaronder ook interne luidsprekers van de tv. Het is volledig compatibel met alle vormen van multichannel. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “SRS TS XT” te selecteren en druk op de toets ENTER. 3. Druk nogmaals op de toets of om “Aan” of “Uit” te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. TruSurround XT, SRS en het -symbool zijn handelsmerken van SRS Labs, Inc. TruSurround XT-technologie is in licentie verstrekt door SRS Labs, Inc.
Geluid Modus :Aangepast Toonregeling Uit SRS TS XT : Uit Aan Auto Volume : Uit Internal Mute : Uit Geluidskeuze : Hoofdtuner Reset Verpl
U kunt deze opties selecteren door op de toets SRS op de afstandsbediening te drukken.
BN68-01177B-Dut-0306.indd 23
2007-03-06 �� 9:27:27
De hoofdtelefoon aansluiten U kunt een hoofdtelefoon op de tv aansluiten als u naar een programma wilt kijken zonder de andere aanwezigen in de kamer te storen. ➣ Wanneer u de stekker van de hoofdtelefoon in de betreffende poort steekt, kunt u alleen “SRS TS TX” en “Auto Volume” kiezen in het menu Geluid. ➣ Langdurig gebruik van een hoofdtelefoon met een hoog volume kan het gehoor beschadigen. ➣ Wanneer een hoofdtelefoon op het systeem is aangesloten, komt er geen geluid uit de luidsprekers. ➣ Het volume van de hoofdtelefoon en het volume van de tv worden op verschillende manieren aangepast.
De geluidsmodus selecteren U kunt de geluidsmodus ook instellen door op de toets “DUAL” te drukken. Als u op deze toets drukt, wordt de huidige geluidsmodus weergegeven. Type geluid
Automatisch wijzigen
DUAL 1 Automatisch wijzigen
U kunt deze opties selecteren door op de toets DUAL op de afstandsbediening te drukken.
Wanneer het stereosignaal te zwak is en er automatische zenderverdringing optreedt, kunt u beter naar Mono schakelen.
Het volume automatisch instellen Elk zendstation kent andere signaalvoorwaarden, zodat het lastig is het volume juist in te stellen wanneer u van kanaal verandert. Met deze functie wordt het volume van het gewenste kanaal automatisch ingesteld. Bij een hoog modulatiesignaal wordt de geluidsuitvoer verlaagd en bij een laag modulatiesignaal wordt de geluidsuitvoer verhoogd. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Auto Volume” te selecteren en druk op de toets ENTER. 3. Druk nogmaals op de toets of om “Aan” of “Uit” te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten.
TV Geluid Modus :Aangepast Toonregeling SRS TS XT : Uit Auto Volume : Uit Internal Mute : Uit Geluidskeuze : Hoofdtuner Reset
Geluid Modus :Aangepast Toonregeling SRS TS XT : Uit Auto Volume : Uit Uit Aan Internal Mute : Uit Geluidskeuze : Hoofdtuner Reset Verpl
De interne mute selecteren Indien u het geluid door aparte luidsprekers wilt horen, annuleert u de interne versterker. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Interne mute” te selecteren en druk op de toets ENTER. 3. Druk nogmaals op de toets of om “Aan” of “Uit” te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. ➣ Wanneer “Interne mute” is ingesteld op “Aan”, kunt u de opties in het menu “Geluid” niet aanpassen, behalve “Geluidskeuze” (in de modus PIP).
Geluid Modus :Aangepast Toonregeling SRS TS XT : Uit Auto Volume : Uit Internal Mute : Uit Uit Geluidskeuze : Hoofdtuner Aan Reset Verpl
Het geluid van het subbeeld weergeven Zolang de PIP-functie is geactiveerd, kunt u naar het geluid bij het subbeeld luisteren. . Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Geluid” te selecteren en druk op de toets ENTER. . Druk op de toets ▲ of ▼ om “Geluidskeuze” te selecteren en druk op de toets ENTER. 3. Druk op de toets ▲ of ▼ om “Subtuner” te selecteren. Druk op de toets ENTER. . Druk op de toets EXIT om het menu te verlaten. Hoofdtuner: hiermee geeft u het geluid van het hoofdbeeld weer. Subtuner: hiermee geeft het geluid van het subbeeld weer.
U kunt deze optie selecteren wanneer “PIP” is ingesteld op “Aan”.
Geluid Modus :Aangepast Toonregeling SRS TS XT : Uit Auto Volume : Uit Internal Mute : Uit Geluidskeuze : Hoofdtuner Hoofdtuner Subtuner Reset Verpl
De standaard-geluidsinstellingen herstellen Als Spelmodus is ingeschakeld, wordt de functie Geluid TV resetten geactiveerd. Als u de functie Reset selecteert na het instellen van de toonregeling, worden de standaardinstellingen van de toonregeling hersteld. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Geluid” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Reset” te selecteren en druk op de toets ENTER. 3. Druk op de toets EXIT om het menu te verlaten. ➣ U kunt deze optie selecteren wanneer “Spelmodus” is ingesteld op “Aan”.
De huidige tijd instellen en weergeven U kunt de klok van de tv zodanig instellen dat de huidige tijd wordt weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt maken van de automatische aan/uit-timers. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Tijd” te selecteren en druk op de toets ENTER. 3. Druk op de toets ENTER om “Klok instellen” te selecteren. 4. Gewenste actie Toets Naar “Maand”, “Date”, “Jaar”, “Uur” of “min” gaan
“Maand”, “Date”, “Jaar”, “Uur” of “min” instellen
Druk op de toets ENTER.
5. Druk op de toets EXIT om het menu te verlaten. Als u de stekker van de tv uit het stopcontact trekt, moet u de klok opnieuw instellen. U kunt het jaar, de maand, de uren en de minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen.
De slaaptimer instellen U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de tv automatisch overschakelt op stand-by. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Tijd” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om “Slaaptimer” te selecteren en druk op de toets ENTER. 4. Druk herhaaldelijk op de toets of totdat de gewenste tijd wordt weergegeven (Uit, 30, 60, 90, 120, 150, 180). Druk op de toets ENTER. 5. Druk op de toets EXIT om het menu te verlaten. ➣ De tv schakelt automatisch over op stand-by wanneer de timer 0 bereikt.
Tijd Klok instellen Slaaptimer Timer 1 Timer 2 Timer 3
: 00 : 00 : Uit : 30 60 : 90 : 120 150 180 Enter
De televisie automatisch in- en uitschakelen 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Tijd” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om “Timer 1”, “Timer 2” of “Timer 3” te selecteren en druk op de toets ENTER. 4. Druk op de toets of om “Uur” aan te passen en druk op de toets om naar de volgende stap te gaan. Stel de overige items in volgens dezelfde methode als hierboven. Aan of Uit Herhalen Volume Programma
Selecteer Eenmaal, Dagelijks, Ma ~ Vr, Ma ~ Za, Za ~ Zo. Stel in op 0-100. Stel in op Programma.
Druk op de toets of . Druk op de toets of . Druk op de toets of . Druk op de toets of .
Inschakeltijd p 00 : 00 q Uitschakeltijd 00 : 00 Herhalen Eenmaal Volume 10
Verpl Enter Druk wanneer u klaar bent op de toets RETURN om terug te keren. - De huidige tijd wordt telkens weergegeven wanneer u op de toets INFO drukt. - U kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen. 5. Druk op de toets EXIT om het menu te verlaten.
Uw taal kiezen Wanneer u de tv voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu’s en aanwijzingen. 1. Druk op de toets MENU om het schermmenu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Taalkeuze” te selecteren en druk op de toets ENTER. 3. Selecteer een bepaalde taal door herhaaldelijk op de toets of te drukken. Druk op de toets ENTER. ➣ U kunt één van de 21 talen selecteren. 4. Druk op de toets EXIT om het menu te verlaten.
De spelmodus gebruiken
Bij het aansluiten van een spelcomputer, zoals een Mode : Custom Instellingen TV Equalizer PlayStation™ of Xbox™, kunt u genieten van een realistischere Plug TS & Play SRS XT : Off Taalkeuze : Nederlands spelervaring door het spelmenu te selecteren. Auto Volume : Off Tijd Internal Mute : Off Spelmodus : Uit 1. Druk op de toets MENU om het menu weer te geven. Reset Blauw scherm : Uit Druk op de toets of om “Instellingen” te selecteren en druk Melodie : Uit PC op de toets ENTER. Meer 2. Druk op de toets of om “Spelmodus” te selecteren en druk Move Enter Return op de toets ENTER. Verpl Enter Terug 3. Druk nogmaals op de toets of om “Aan” of “Uit” te Mode : Custom Instellingen TV Equalizer selecteren. Druk op de toets ENTER. Plug & Play SRS TS XT :: Nederlands Off Taalkeuze 4. Druk op de toets EXIT om het menu te verlaten. Auto Volume : Off Tijd Internal Mute : Off Spelmodus : Uit Uit ➣ Annuleer de spelmodus in het instellingenmenu om de Blauw scherm : Uit Reset Aan spelcomputer te verwijderen en een ander extern apparaat aan Melodie : Uit PC te sluiten. Meer ➣ Als u het tv-menu weergeeft in de spelmodus, trilt het scherm Move Enter Return licht. Verpl Enter Terug ➣ Spelmodus is niet beschikbaar in de tv-modus. ➣ Als Spelmodus is ingesteld op Aan: De Beeldmodus wordt automatisch omgeschakeld naar Standaard en de geluidsmodus wordt automatisch omgeschakeld naar Aangepast. De gebruiker kan deze modi niet omschakelen. Geluidsmodus in het menu Geluid is gedeactiveerd. Pas het geluid aan met behulp van de toonregeling. De functie Geluid resetten is geactiveerd. Als u de functie Reset selecteert na het instellen van de toonregeling, worden de standaardinstellingen van de toonregeling hersteld.
BN68-01177B-Dut-0306.indd 28
De modus Blauw scherm instellen en de melodie selecteren Blauw scherm: als er geen of slechts een zwak signaal wordt ontvangen, wordt het wazige beeld vervangen door een blauw beeld. Als u het slechte beeld wilt blijven zien, stelt u de modus “Blauw scherm” in op “Uit”. Melodie: u hoort een melodie als u de televisie in- of uitschakelt. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Blauw scherm” of “Melodie” te selecteren. Druk op de toets ENTER. 3. Druk op de toets ENTER wanneer u tevreden bent met de instelling. Blauw scherm: Uit/Aan Melodie: Uit/Laag/Middel/Hoog 4. Druk op de toets EXIT om het menu te verlaten.
De thuisbioscoop-pc instellen U kunt beelden met een hogere kwaliteit weergeven door de scherminstellingen in de pc-modus te configureren. Als u de functie Thuisbioscoop-pc instelt op Aan, kunt u de detailinstellingen net zo configureren als in de pc-modus (wanneer de beeldmodus is ingesteld op Standaard of Film). 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Thuisbioscoop-pc” te selecteren. Druk op de toets ENTER. 3. Druk nogmaals op de toets of om “Aan” of “Uit” te selecteren. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. ➣ Deze functie is alleen beschikbaar in de pc-modus.
De functie Spaarstand Met deze functie kunt u de helderheid van de tv aanpassen om het energieverbruik te verminderen. Als u ‘s avonds tv kijkt, kunt u de modus “Spaarstand” instellen op “Hoog”. Zo kunt u de glinstering in uw ogen tegengaan en tevens besparen op het energieverbruik. 1. Druk op de toets MENU om het schermmenu weer te geven. Druk op de toets of om “Instellingen” te selecteren en druk op de toets ENTER. 2. Druk op de toets of om “Spaarstand” te selecteren en druk op de toets ENTER. 3. Selecteer de gewenste optie (Uit, Laag, Middel, Hoog, Auto) door op de toets of te drukken. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten.
2007-03-06 �� 9:27:39
De bron selecteren U kunt een keuze maken uit externe bronnen die op de ingangen van de tv zijn aangesloten. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Invoer” te selecteren en druk op de toets ENTER. 2. Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren. ➣ Wanneer u geen externe apparaten hebt aangesloten op de tv, zijn alleen “TV”, “Ext.1” en “Ext.2” geactiveerd in de bronlijst. “AV”, “S-Video”, “Component”, “PC”, “HDMI1”, “HDMI2” zijn alleen geactiveerd wanneer ze op de tv zijn aangesloten. 3. Selecteer het gewenste apparaat door op de toets of te drukken. Druk op de toets ENTER.
TV Mode : Custom Invoer Equalizer Bronlijst TV SRS TS XT :: Off Naam wijzigen Auto Volume : Off Internal Mute : Off Reset
Druk op de toets SOURCE op de afstandsbediening om te schakelen tussen de beschikbare bronnen. De tv-modus kunt u selecteren door op de toets TV, de cijfertoetsen (0-9) en de toets P / op de afstandsbediening te drukken. Deze modus kunt u niet selecteren met de toets SOURCE.
De namen van de ingangsbron bewerken Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te maken. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Invoer” te selecteren. 2. Druk op de toets of om “Naam wijzigen” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om het apparaat te selecteren dat u wilt bewerken. Druk op de toets ENTER. 4. Druk op de toets of om het gewenste apparaat te selecteren. Druk op de toets ENTER. 5. Druk op de toets EXIT om het menu te verlaten.
TV Mode : Custom Invoer Equalizer Bronlijst TV SRS TS XT :: Off Naam wijzigen Auto Volume : Off Internal Mute : Off Reset
2007-03-06 �� 9:27:41
Teletekstdecoder De meeste ingestelde tv-kanalen bieden “teletekstpagina’s” aan met schriftelijke informatie over zaken als: Uitzendtijden van tv-programma’s Nieuws- en weerberichten Sportuitslagen Ondertiteling voor slechthorenden De teletekstpagina’s zijn in zes categorieën verdeeld: Onderdeel
A B C D E F Inhoud Geselecteerd paginanummer. Aanduiding zendstation. Huidig paginanummer of zoekstatus. Datum en tijd. Tekst. Statusinformatie.
Teletekstinformatie weergeven U kunt de teletekstinformatie altijd weergeven, mits de signaalontvangst goed is. Anders: Ontbreekt er mogelijk informatie. Worden bepaalde pagina’s niet weergegeven. De teletekstmodus activeren en de inhoudspagina weergeven: 1. Selecteer met de toets P ( ) of P ( ) het kanaal dat de teletekstservice biedt. 2. Druk op de toets TEXT/MIX ( ) om teletekst te activeren. ➣ De inhoudspagina verschijnt. Deze pagina kunt u altijd opnieuw weergeven door op de toets MENU ( ) te drukken. 3. Druk nogmaals op de toets TEXT/MIX ( ). ➣ De uitzending wordt weergegeven met “Teletekst”, “Dubbel” en “Mix”, in deze volgorde. 4. Druk op de toets TV om teletekst te sluiten. ➣ Als op de teletekstpagina’s tekens incorrect worden weergegeven, zorg dan ervoor dat de teleteksttaal gelijk is aan de taal die in het menu “Instellingen” is geselecteerd. Als beide talen verschillen, selecteert u dezelfde taal als de teleteksttaal in het menu “Instellingen”.
BN68-01177B-Dut-0306.indd 32
Specifieke teletekstpagina selecteren Druk op de cijfertoetsen en ENTER op de afstandsbediening om het paginanummer direct op te vragen: 1. Voer het op de inhoudspagina vermelde driecijferige paginanummer in door op de betreffende cijfertoetsen te drukken. 2. Als de geselecteerde pagina koppelingen naar subpagina’s bevat, worden de subpagina’s na elkaar weergegeven. U kunt het beeld op een bepaalde pagina stilzetten door op de toets PIP ( ) te drukken. Druk nogmaals op de toets PIP ( ) om het stilzetten te annuleren. 3. Weergaveopties: Voor de weergave van...
Zowel teletekstinformatie als de normale uitzending
Verborgen tekst (zoals antwoorden op quizvragen) Het normale beeld
Een subpagina, door een viercijferig paginanummer in te toetsen
De volgende pagina De vorige pagina
De vorige pagina: • De bovenste helft van het scherm • De onderste helft van het scherm
Teletekstpagina selecteren via Fastekst De verschillende onderwerpen in de teletekstpagina’s zijn met een kleur gecodeerd. U kunt deze onderwerpen selecteren door op de gekleurde toetsen op de afstandsbediening te drukken. 1. Druk op de toets TEXT/MIX ( ) om de teletekstinhoudspagina weer te geven. 2. Druk op de gekleurde toets voor het gewenste onderwerp. (De beschikbare onderwerpen worden weergegeven op de regel met statusinformatie.) 3. Druk op de rode knop om de vorige pagina weer te geven. Druk op de groene knop om de volgende pagina weer te geven. 4. Druk op de toets TV om teletekst te sluiten.
BN68-01177B-Dut-0306.indd 33
2007-03-06 �� 9:27:43
Software configureren (gebaseerd op Windows XP) Hieronder ziet u de Windows-beeldscherminstellingen voor een standaardcomputer. De vensters op uw computer kunnen enigszins afwijken, afhankelijk van de versie van Windows en de geïnstalleerde videokaart. Ook dan zijn echter in de meeste gevallen dezelfde basisinstallatiegegevens van toepassing. (Neem contact op met de computerfabrikant of Samsung-leverancier als dit niet het geval is.) 1. Klik op “Configuratiescherm” in het menu Start van Windows. 2. Wanneer het Configuratiescherm verschijnt, klikt u op “Beeldscherm” om een dialoogvenster voor het beeldscherm te openen. 3. Wanneer het Configuratiescherm verschijnt, klikt u op “Beeldscherm” om een dialoogvenster voor het beeldscherm te openen. 4. Klik op de tab “Instellingen”. De juiste resolutie voor de monitor: Optimum - 1360 x 768. Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik anders op “OK” om het dialoogvenster te sluiten.
Weergavestanden Zowel de beeldpositie als de grootte varieert afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. (Alle resoluties tussen de ondersteunde limieten worden ondersteund) D-Sub Eingang Modus
Horizontaal Frequentie (kHz)
Verticaal Frequentie (Hz)
Pixelklok Frequentie (MHz)
Sync-polariteit (H/V)
De interlacemodus wordt niet ondersteund. De tv werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd. De Separate- en Composite-modus worden ondersteund. SOG wordt niet ondersteund. Nederlands - 34
BN68-01177B-Dut-0306.indd 34
2007-03-06 �� 9:27:43
De pc instellen Grovere of fijnere afstelling van het beeld (Beeld vergrendelen): PC TV U past de beeldkwaliteit aan om beeldruis te verwijderen of te Beeld vergrendelen Positie verminderen. Autom. afstellen Als de ruis niet verdwijnt door het kanaal nauwkeurig af te Beeld resetten stemmen, stel dan de frequentie zo goed mogelijk in (Grof) en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is verminderd. Verpl Enter Terug 1. Vooraf instellen: druk op de toets SOURCE om de pc-modus te Mode : Custom TV selecteren. Beeld vergrendelen Equalizer SRS TS XT : Off Grof 50 2. Druk op de toets MENU om het menu weer te geven. Auto Volume : Off Fijn 50 Druk op de toets of om “Instellingen” te selecteren en druk Internal Mute : Off op de toets ENTER. Reset 3. Druk op de toets of om “PC” te selecteren en druk op de toets ENTER. Move Enter Return 4. Druk op de toets ENTER om “Beeld vergrendelen” te selecteren. 5. Druk op de toets of om “Grof” of “Fijn” te selecteren en druk Verpl Enter Terug op de toets ENTER. 6. Druk op de toets of om de beeldkwaliteit aan te passen. Druk op de toets ENTER. 7. Druk op de toets EXIT om het menu te verlaten. De beeldpositie wijzigen: Pas de positie van het pc-scherm aan als deze niet gelijk is aan het tv-scherm. 1. Volg stap 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de toets of om “Positie” te selecteren en druk op de toets ENTER. 3. Druk op de toets of om de verticale positie aan te passen. Druk op de toets of om de horizontale positie aan te passen. Druk op de toets ENTER. 4. Druk op de toets EXIT om het menu te verlaten. Het pc-scherm automatisch aanpassen (Autom. afstellen): Met Autom. afstellen wordt het pc-scherm van de tv automatisch aangepast aan het binnenkomende pcvideosignaal. De waarden voor fijnheid, grofheid en positie worden automatisch aangepast. 1. Volg stap 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de toets of om “Autom. afstellen” te selecteren en druk op de toets ENTER. 3. Druk op de toets EXIT om het menu te verlaten. De beeldinstellingen initialiseren (Beeld resetten): U kunt alle beeldinstellingen vervangen door de fabrieksinstellingen. 1. Volg stap 1 tot en met 3 onder “Grovere of fijnere afstelling van het beeld (Beeld vergrendelen)”. 2. Druk op de toets of om “Beeld resetten” te selecteren en druk op de toets ENTER. 3. Druk op de toets EXIT om het menu te verlaten.
2007-03-06 �� 9:27:46
Aanpassen van muurbevestiging (LE40S8 LE46S8) (apart verkrijgbaar) Wanneer de muurbevestiging is gemonteerd, kunt u eenvoudig de positie van uw tv aanpassen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk vervolgens op de toets ENTER. 2. Druk op de toets ▲ of ▼ om “Aanpassen van muurbevestiging” te selecteren en druk vervolgens op de toets ENTER. 3. Stel de gewenste positie in door op de knoppen ▲,▼,◄ of ► te drukken. 4. Druk op de toets EXIT om het menu te verlaten. ➣ Als u op een pijltjestoets drukt wanneer er geen menu op het scherm weergegeven wordt, verschijnt het aanpassingsscherm. ➣ Waneer u de tv uitschakelt, gaat de tv terug naar de aanvankelijk ingestelde positie. Wanneer u de tv aan zet, gaat uw tv weer terug naar de laatst opgeslagen positie.
TV Instellingen Plug & Play Taalkeuze : Nederlands Tijd Spelmodus : Uit Blauw scherm : Uit Melodie : Uit PC Meer Move Enter Return Verpl
Aanpassen van muurbevestiging Positie 1
De afstandsbediening gebruiken
Bediening Aanpassen beeldpositie bij muurbevestiging
Omhoog, omlaag, naar rechts, naar links
Hiermee gaat u terug naar de oorspronkelijke positie
Positie opslaan en teruggaan naar de opgeslagen positie
U kunt drie posities opslaan met de rode, groene en gele toetsen. Met deze toetsen kunt u vervolgens naar de opgeslagen posities gaan.
Kijk voor installatie-instructies in de bijgevoegde Installatiehandleiding. Neem voor productinstallatie en het verplaatsen van de muurbevestiging contact op met een gespecialiseerd installatiebedrijf. Deze installatie is bedoeld voor het plaatsen van de muurbevestiging aan een muur. Neem bij installatie op andere plekken contact op met uw leverancier
BN68-01177B-Dut-0308.indd 36
2007-03-12 �� 11:44:01
Diefstal voorkomen met het Kensington-slot Het Kensington-slot is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. De vergrendeling moet apart worden aangeschaft. Afhankelijk van de fabrikant, kan het uiterlijk en de vergrendelingsmethode enigszins afwijken van de afbeelding. Raadpleeg de handleiding bij het Kensington-slot voor correct gebruik. 1. Plaats het vergrendelingsapparaat in het Kabel Kensington-slot op de LCDtv (afbeelding 1) en draai deze Afbeelding 2 in de vergrendelingsrichting (afbeelding 2). Afbeelding 1 2. Verbind de kabel van het ➣ De plaats van het Kensington-slot kan variëren afhankelijk Kensington-slot. van het model. 3. Maak het Kensington-slot vast <Optioneel> aan een bureau of een ander zwaar voorwerp dat niet kan worden verplaatst.
Problemen oplossen: voordat u de technische dienst inschakelt Geen geluid of beeld
• Controleer of het netsnoer op een wandstopcontact is aangesloten. • Controleer of u POWER op de knoppen op het voorpaneel van de tv hebt gedrukt. • Controleer de instellingen voor het contrast en de helderheid van het beeld. • Controleer het geluidsvolume.
Normaal beeld maar geen geluid • Controleer het geluidsvolume. • Controleer of de toets MUTE op de afstandsbediening is ingedrukt. • Controleer of “Interne mute” is uitgeschakeld. Geen beeld of zwart-witbeeld
• Pas de kleurinstellingen aan. • Controleer of het geselecteerde uitzendsysteem correct is.
Geluid en beeld met storing
• Probeer erachter te komen welk elektrisch apparaat de tv stoort en plaats het apparaat uit de buurt van de tv. • Sluit de televisie op een ander stopcontact aan.
Vaag beeld of sneeuw, vervormd geluid
• Controleer de richting, plaats en aansluitingen van de antenne. Deze storing treedt vaak op bij het gebruik van een binnenantenne.
Afstandsbediening werkt niet goed
• Vervang de batterijen van de afstandsbediening. • Reinig de bovenste rand van de afstandsbediening (transmissievenster). • Controleer de batterijcontacten.
Het bericht volgende bericht wordt weergegeven: “Signaalkabel controleren.”
• Controleer of de signaalkabel goed op de pc of videobron is aangesloten. • Controleer of de pc of videobron is ingeschakeld.
In de pc-modus wordt het volgende bericht weergegeven: “Modus niet ondersteund.”
• Controleer de maximale resolutie en frequentie van de videoadapter. • Vergelijk deze waarden met de gegevens in de weergavemodi.
Het TFT LCD-panel gebruikt een paneel met subpixels (3.133.440) die alleen kunnen worden weergegeven dankzij geavanceerde technologie. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product.
BN68-01177B-Dut-0306.indd 37
Technische specificaties en milieu Modelnaam Schermformaat (diagonaal) Energieverbruik Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht (met voet) Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur: Opslagvochtigheid Modelnaam Schermformaat (diagonaal) Energieverbruik Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht (met voet) Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur: Opslagvochtigheid
23 inch 120 W 1360 x 768 bij 60 Hz
32 inch 150 W 1360 x 768 bij 60 Hz
37 inch 170 W 1360 x 768 bij 60 Hz
10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend
10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend
10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend
40 inch 210 W 1360 x 768 bij 60 Hz
46 inch 260 W 1360 x 768 bij 60 Hz
10 tot 40°C (50 tot 104°F) 5 tot 80 %, niet-condenserend -20 tot 45°C (-4 tot 113°F) 5 tot 95%, niet-condenserend
10 tot 40°C (50 tot 104°F) 5 tot 80 %, niet-condenserend -20 tot 45°C (-4 tot 113°F) 5 tot 95%, niet-condenserend
Draaivoet (links/rechts) (LE32S8, LE37S8, LE40S8, LE46S8)
Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. Dit is een digitaal apparaat van klasse B. Zie het etiket op het product voor informatie over de stroomvoorziening.
