INSTRUKCJA OBSŁUGI LE32R81B SAMSUNG

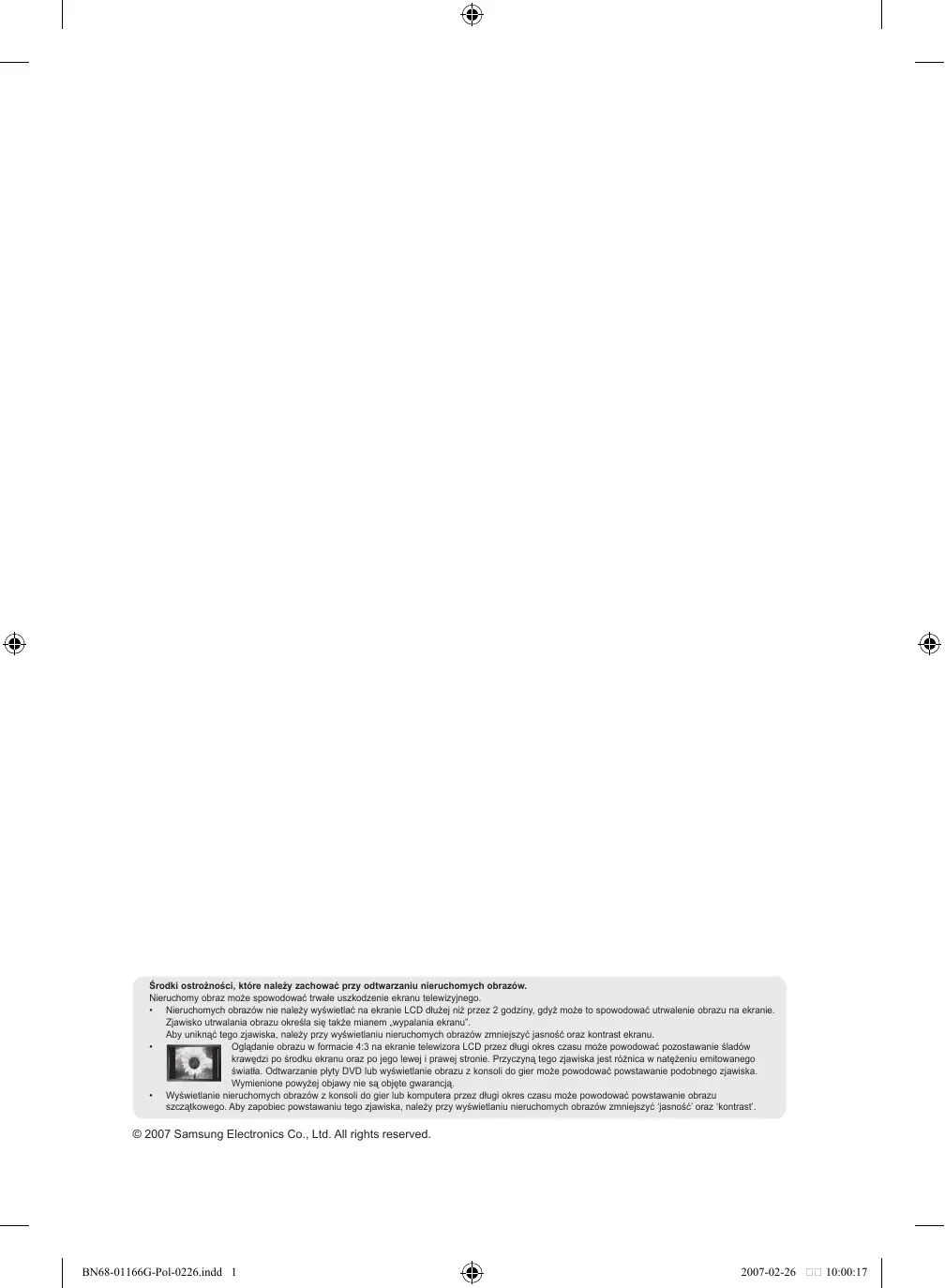

Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomych obrazów. Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego. • Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż może to spowodować utrwalenie obrazu na ekranie. Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”. Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć jasność oraz kontrast ekranu. • Oglądanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego światła. Odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować powstawanie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją. • Wyświetlanie nieruchomych obrazów z konsoli do gier lub komputera przez długi okres czasu może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć ‘jasność’ oraz ‘kontrast’.

BN68-01166G-Pol-0226.indd 1

2007-02-26 �� 10:00:17

Spis treści PODŁĄCZANIE PRZEWODÓW I PRZYGOTOWYWANIE TELEWIZORA DO PRACY  Lista części 3  Instalowanie podstawy 3  Instalowanie wspornika do montażu . naściennego 3  Opis panelu sterowania 4  Opis panelu złączy 5  Opis pilota 7  Wkładanie baterii do pilota 8  Włączanie i wyłączenie 8  Przestawianie telewizora w tryb gotowości 8  Podłączanie i uruchamianie 9

PROGRAMOWANIE KANAŁÓW  Automatyczne programowanie kanałów 10  Ręczne programowanie kanałów11  Ustawianie listy kanałów 12  Włączanie blokady rodzicielskiej 12  Porządkowanie kolejności zaprogramowanych . kanałów 13  Nadawanie nazw kanałom 13  Dostrajanie odbioru kanałów 14

USTAWIANIE OBRAZU  Zmiana trybu wyświetlania obrazu 14  Dostosowanie obrazu niestandardowego 15  Zmiana tonu kolorów 15  Włączanie podświetlenia 16  Konfigurowanie szczegółowych ustawień . obrazu 17  Zmiana rozmiaru obrazu 18  Zatrzymywanie bieżącego kadru 19  Wybieranie trybu ekranu 19  Przywracanie domyślnych ustawień obrazu 19  Cyf. red. szumu/Kolor aktywny/DNIe 20  Wyświetlanie „obrazu w obrazie” (PIP) 21  Czerń HDMI 22. .

USTAWIANIE ZEGARA  Ustawianie i wyświetlanie zegara 26  Nastawianie automatycznego wyłączania 27  Automatyczne włączanie i wyłączanie . telewizora 27

OPIS FUNKCJI  Wybieranie języka 28  Korzystanie z trybu gry 28  Ustawianie niebieskiego tła/Wybieranie . melodii 29  Konfiguracja kina domowego z komputera 29  Korzystanie z funkcji oszczędności energii 30  Wybieranie źródła 31  Edytowanie nazw źródeł sygnału . wejściowego 31.

KORZYSTANIE Z TELEGAZETY  Dekoder telegazety 32  Wyświetlanie telegazety 32  Wybieranie określonej strony telegazety 33  Wybieranie strony telegazety za pomocą . funkcji Fastext 33

USTAWIANIE OBRAZU Z KOMPUTERA  Konfigurowanie oprogramowania na komputerze . (na przykładzie systemu Windows XP) 34  Tryby wyświetlania 34  Konfigurowanie komputera 35  Zestaw do montażu naściennego (LE40R8) (sprzedawany osobno) 36

ZALECENIA DOTYCZĄCE UŻYTKOWANIA  Korzystanie z zabezpieczenia . przeciwkradzieżowego Kensington 37  Rozwiązywanie problemów: . Przed skontaktowaniem się z serwisem 37  Parametry techniczne 38

USTAWIANIE DŹWIĘKU Polski

 Zmienianie profilu dźwięku 22  Wybieranie ustawień dźwięku 23  Ustawianie funkcji TruSurround XT . (SRS TS XT) 23  Podłączanie słuchawek 24  Wybieranie trybu dźwięku 24  Automatyczne regulowanie głośności 24  Włączanie/wyłączanie wyciszenia . wewnętrznych głośników 25  Słuchanie dźwięku z okna podglądu 25  Przywracanie domyślnych ustawień dźwięku... 26. . . . . . .

Przycisk. jednodotykowy

Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą.

Pilot zdalnego sterowania i baterie Kabel zasilający (AAA x 2) • Instrukcja obsługi

Wkręty do podstawy X4

• Podręcznik zasad bezpieczeństwa

Ściereczka do czyszczenia

• Karty rejestracyjne

Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach) W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone.

Instalowanie podstawy

. Połóż telewizor ekranem do dołu na miękkiej szmatce lub poduszce umieszczonej na stole. . Umieść podstawę w otworze znajdującym się na spodzie telewizora. 3. Włóż wkręt do wskazanego otworu i dokręć go. ➣ Podstawa jest instalowana w przypadku modeli o przekątnej ekranu 40 cali i większej.

Instalowanie wspornika do montażu naściennego

Wspornik (sprzedawany oddzielnie) umożliwia zamontowanie telewizora na ścianie. Szczegółowe informacje dotyczące instalacji wspornika można znaleźć w instrukcji dołączonej do zestawu do montażu na ścianie. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi. Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego instalowania telewizora. ➣ Odłącz podstawę i zakryj nasadką otwór znajdujący się na spodzie, dokręcając dwa wkręty.

BN68-01177B-Pol-0306.indd 2

Opis panelu sterowania

Kolor i kształt produktu mogą się różnić w zależności od modelu.

1 SOURCE 4 Zmiana kanału. Przełączanie pomiędzy dostępnymi źródłami sygnału W menu ekranowym przycisków używa się w taki sam sposób, jak przycisków wejściowego (TV, Ext 1, Ext 2, AV, S-Video,  i  na pilocie zdalnego sterowania. Component, PC, HDMI1, HDMI2). W menu (Bez użycia pilota zdalnego sterowania można ekranowym tego przycisku używa się tak, jak włączyć telewizor przy użyciu przycisków przycisku ENTER na pilocie zdalnego sterowania. kanałów).. 2 MENU Wyświetlanie menu ekranowego z funkcjami telewizora. W przypadku wybrania trybu DTV, zostanie wyświetlone menu DTV.

3 Zwiększanie / zmniejszanie poziomu głośności. W menu ekranowym przycisków używa się w taki sam sposób, jak przycisków  i  na pilocie zdalnego sterowania.

(Zasilanie) Włączanie i wyłączanie telewizora. Wskaźnik zasilania Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości. Czujnik pilota Pilot zdalnego sterowania należy skierować w to miejsce w telewizorze.

Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora. Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym kolorze. 1 Podłączanie dekodera, magnetowidu i odtwarzacza DVD Złącze Złącze EXT 1 Złącze EXT 2

O O Sygnał wejściowy Audio (L/P)

O O RGB O Sygnał wyjściowy Wideo + Audio (L/P) Dostępny jest tylko sygnał TV. Sygnał z wybranego źródła.

- Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt video.

BN68-01177B-Pol-0306.indd 4

2 Doprowadzenie sygnału audio - Kable sygnału dźwięku RCA należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a drugi koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego. 3 HDMI IN 1, HDMI IN 2 - Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami DVD). - Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy. ➣ Co to jest HDMI? - „High Definition Multimedia interface” (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku (format 5.1). - Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy. DVI IN (HDMI 2) (AUDIO R/L) - W przypadku wykorzystania złącza HDMI lub DVI do podłączania tego produktu do dekodera, odtwarzacza DVD lub konsoli do gier itp. należy upewnić się, że produkt został ustawiony na zgodny tryb wyjściowego sygnału wideo, tak jak przedstawiono w tabeli poniżej. Niezastosowanie się do tego zalecenia może spowodować zniekształcenie, rozbicie na części lub brak obrazu. - Połączenie kablowe HDMI/DVI jest możliwe tylko przy użyciu złącza HDMI IN 2. ➣ Należy zastosować kabel przejściowy DVI - HDMI lub przejściówkę HDMI–DVI . i podłączyć do złącza „R - AUDIO - L” urządzenia DVI w celu odbioru sygnału dźwięku. ➣ Obsługiwane tryby dla złączy HDMI/DVI i Component HDMI/DVI 50 Hz HDMI/DVI 60 Hz Component

4 Podłączanie anteny RTV lub telewizji kablowej Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł: - anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej 6 Podłączanie zewnętrznych urządzeń audio-wideo - Podłącz telewizor do gniazda RCA lub S-VIDEO urządzenia audio-wideo, takiego jak magnetowid, odtwarzacz DVD czy kamera. - Za pomocą przewodu audio typu RCA połącz gniazdo „R - AUDIO - L” na tylnym panelu telewizora z odpowiednimi wyjściowymi gniazdami audio urządzenia audio-wideo. - Słuchawki można podłączyć do gniazda słuchawek (5), znajdującego się z tyłu telewizora. Po podłączeniu słuchawek zostanie wyciszony dźwięk z wbudowanych głośników. 7 Podłączanie komputera - Kabel D-Sub (opcjonalny) należy podłączyć do wejścia „PC (PC IN)” z tyłu telewizora, a jego drugi koniec do karty graficznej w komputerze. - Kabel sygnału dźwięku stereofonicznego (opcjonalny) należy podłączyć do złącza „AUDIO (PC IN)” z tyłu telewizora, a drugi koniec do odpowiedniego wyjścia karty dźwiękowej w komputerze.

BN68-01177B-Pol-0306.indd 5

8 Złącze SERVICE - Złącze serwisowe do użytku dla wykwalifikowanych pracowników serwisu. 9 Podłączanie urządzeń zewnętrznych (DTV/DVD) za pomocą połączenia komponentowego - Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego („PR”, „PB”, „Y”) z tyłu telewizora, a pozostałe końce do odpowiednich wyjść wideo w urządzeniu DTV lub odtwarzaczu DVD. - W przypadku podłączenia dekodera i urządzenia DTV (lub odtwarzacza DVD) należy połączyć ze sobą te urządzenia, a następnie podłączyć urządzenie DTV (lub odtwarzacz DVD) do złącza komponentowego („PR”, „PB”, „Y”) telewizora. - Gniazda PR, PB i Y urządzeń zewnętrznych (urządzenia DTV lub odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub Y, Cb i Cr. - Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a drugi koniec do odpowiednich wyjść audio w urządzeniu DTV lub odtwarzaczu DVD. - Optymalna rozdzielczość obrazu dla tego telewizora LCD to 720p. - Maksymalna rozdzielczość obrazu tego telewizora LCD jest dostępna w trybie 1080i. 0 Zabezpieczenie Kensington - Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. - Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora. - Umiejscowienie zabezpieczenia Kensington może być różne, w zależności od modelu.

BN68-01177B-Pol-0306.indd 6

Opis pilota 1 Przycisk trybu gotowości telewizora 2 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów 3 Wybieranie kanałów o numerach jedno-/dwucyfrowych 4 Bezpośrednie wybieranie trybu telewizora 5 Wyświetlanie na ekranie okna „Menedżer kanałów” 6 Zwiększanie głośności Zmniejszanie głośności 7 Chwilowe wyciszenie dźwięku 8 Wyświetlanie menu oraz potwierdzanie zmian. 9 Wybieranie formatu dźwięku 0 Powrót do poprzedniego menu ! Wybieranie trybu wyświetlania obrazu @ Regulowanie jasności obrazu w celu zmniejszenia zużycia energii # Wybieranie trybu dźwięku $ Wybór trybu SRS TSXT % Wybieranie źródła sygnału wejściowego ^ Poprzedni kanał & Bezpośrednie wybieranie trybu HDMI * Automatyczne wyłączenie zasilania ( P : Następny kanał P : Poprzedni kanał ) Wyjście z menu ekranowego

a Sterowanie kursorem w menu b Wyświetlanie informacji o aktualnie oglądanym programie c Stop-klatka e Wybieranie formatu obrazu f PIP:Włączanie/wyłączanie funkcji PIP (obraz w obrazie) SOURCE: Wybór źródła sygnału wejściowego . POSITION: Wybieranie pozycji obrazu w obrazie. : Następny kanał. P : Poprzedni kanał P Funkcje telegazety 4 Zamknięcie ekranu telegazety 8 Spis treści telegazety % Wybieranie trybu telegazety (LIST/FLOF) ^ Wyświetlanie podstrony ( P : Następna strona telegazety P : Poprzednia strona telegazety ) Wyjście z trybu telegazety b Wyświetlanie ukrytego tekstu d Umożliwia wybór opcji Telegazeta, Podwójny ekran oraz Mix (Telegazeta i obraz). 9!ce Wybieranie tematu Fastext f PIP : Zatrzymanie telegazety f SOURCE: Zapisywanie stron telegazety f POSITION: Wybieranie rozmiaru telegazety

Pilot może być obsługiwany przez osoby niedowidzące, ponieważ umieszczono na nim wypukłości w kodzie Braille’a na przyciskach włączania, zmiany kanału, odtwarzania oraz głośności.

BN68-01177B-Pol-0306.indd 7

Wkładanie baterii do pilota 1. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku. 2. Włóż dwie baterie o rozmiarze AAA. ➣ Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz komory. 3. Załóż ponownie osłonę komory baterii. ➣ Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie baterii i umieszczenie ich w suchym i chłodnym miejscu. Zasięg pilota wynosi około 7 m. (Przy normalnym korzystaniu z telewizora baterie powinny starczyć na około jeden rok).

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy: 1. Czy włączone jest zasilanie telewizora? 2. Czy bieguny plus i minus baterii nie zostały zamienione? 3. Czy baterie nie są wyczerpane? 4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla zasilania? 5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączenie Przewód zasilający podłącza się z tyłu telewizora. 1. Podłącz przewód zasilający do odpowiedniego gniazda. ➣ Wskaźnik trybu gotowości na panelu przednim telewizora zacznie świecić. 2. Naciśnij przycisk na panelu przednim telewizora. ➣ W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TV na pilocie zdalnego sterowania. ➣ Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora. 3. Użyj przycisków numerycznych (0~9) lub przycisków zmiany kanału w górę/w dół ( / ) na pilocie, lub też przycisku znajdującego się po prawej stronie panelu telewizora. ➣ Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim mają być wyświetlane menu. 4. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER .

Przestawianie telewizora w tryb gotowości Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia posiłku). 1. Naciśnij przycisk POWER na pilocie. ➣ Ekran zostanie wyłączony i czerwony wskaźnik trybu gotowości na panelu przednim telewizora zacznie się świecić. 2. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER, przyciski numeryczne (0~9), przycisk TV lub przycisk zmiany kanału ( / ). ➣ Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV, wyjmując odpowiednie przewody z gniazd.

BN68-01177B-Pol-0306.indd 8

2007-03-06 �� 9:37:54

Podłączanie i uruchamianie

Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne podstawowe ustawienia są wyświetlane automatycznie w odpowiedniej kolejności. Poniżej opisano dostępne ustawienia.

1. Naciśnij przycisk POWER na pilocie. . Start Plug & Play. Na ekranie pojawi się komunikat „Inicjalizacja funkcji Plug&Play” OK z zaznaczonym przyciskiem OK. 2. Wybierz odpowiedni język, naciskając przycisk  lub . Naciśnij przycisk ENTER, aby potwierdzić wybór. Enter Exit 3. Za pomocą przycisku ◄ lub ► wybierz opcję „Sklep” lub „Dom” i naciśnij przycisk ENTER. ➣ W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora na tryb Dom. ➣ Tryb Sklep jest przeznaczony tylko do użytku w sklepie. ➣ W razie przypadkowego włączenia trybu Sklep można powrócić do trybu Dom, naciskając przycisk głośności i przytrzymując przez 5 sekund wciśnięty przycisk MENU na panelu bocznym telewizora. 4. Pojawi się komunikat „Sprawdź antenę” z wybranym przyciskiem „OK”. . Naciśnij przycisk ENTER. ➣ Sprawdź, czy kabel antenowy został podłączony prawidłowo. 5. Wybierz odpowiedni kraj, naciskając przycisk  lub . . Naciśnij przycisk ENTER, aby potwierdzić wybór. 6. Na ekranie pojawi się menu „Automat. zapam.” z zaznaczoną pozycją „Uruchom”. Naciśnij przycisk ENTER. ➣ Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie.. Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”. ➣ Naciśnij przycisk ENTER w dowolnej chwili, aby przerwać proces programowania. 7. Naciśnij przycisk ENTER. . Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk  lub . . Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk  lub . ➣ Godziny i minuty można także ustawić za pomocą przycisków numerycznych na pilocie. 8. Naciśnij przycisk ENTER, aby potwierdzić ustawienie..  Język: Wybierz język.  Kraj: Wybierz kraj.  Automat. zapam.: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na danym obszarze.  Ust. zegara: Ustawianie zegara telewizora.

BN68-01177B-Pol-0306.indd 9

Ponowne uaktywnianie funkcji… 1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk  lub , aby wybrać opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Plug & Play”. 3. Na ekranie pojawi się komunikat „Inicjalizacja funkcji „Plug&Play”.

TV Plug & Play Język : Polski Czas Tryb gry : Wył Niebieskie tło : Wył Melodia : Wył PC Więcej Przenieś

Inicjalizacja funkcji Plug&Play

- Automatyczne programowanie kanałów - Ręczne programowanie kanałów

Kanał Kraj : Belgia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój

Automatyczne programowanie kanałów Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze (dostępność poszczególnych kanałów zależy od obszaru). Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom faktycznym lub preferowanym przez użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać. 1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER. 2. Naciśnij przycisk ENTER, aby wybrać opcję „Kraj”. 3. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER, aby potwierdzić wybór. 4. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Automat. zapam.”, a następnie naciśnij przycisk ENTER. 5. Naciśnij przycisk ENTER. ➣ Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów. ➣ W dowolnym momencie naciśnij przycisk ENTER, aby przerwać programowanie i powrócić do menu „Kanał”. 6. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”.

BN68-01177B-Pol-0307.indd 10

Ręczne programowanie kanałów W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu:  zdecydować, czy zaprogramować poszczególne wyszukane kanały;  wskazać numer programu, pod którym ma się znaleźć dany kanał. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Pamięć ręczna”, a następnie naciśnij przycisk . ENTER. 3. Naciśnij przycisk ENTER, aby wybrać opcję „Program”. 4. Aby przypisać do kanału numer programu, znajdź odpowiedni numer, przy użyciu przycisków  lub , a następnie naciśnij przycisk ENTER. ➣ Numer programu można także ustawić za pomocą przycisków numerycznych na pilocie. 5. Za pomocą przycisków  lub  wybierz opcję „System obrazu”, a następnie naciśnij przycisk . ENTER. 6. Wybierz odpowiedni system obrazu, naciskając przyciski  lub , a następnie naciśnij przycisk ENTER. 7. Za pomocą przycisków  lub  wybierz opcję „System fonii”, a następnie naciśnij przycisk . ENTER. 8. Wybierz odpowiedni system fonii, naciskając przyciski  lub , a następnie naciśnij przycisk . ENTER. ➣ Jeśli występują zakłócenia dźwięku lub nie ma dźwięku, wybierz inny system obsługi dźwięku. 9. Jeśli znasz numer kanału, który ma zostać zaprogramowany, za pomocą przycisku  lub  wybierz opcję „Kanał”. Naciśnij przycisk ENTER. Wybierz C (kanał antenowy) lub S (kanał kablowy) za pomocą przycisku  lub . Naciśnij przycisk , aby wybrać kanał. Wybierz odpowiedni numer, naciskając przycisk  lub , a następnie naciśnij przycisk ENTER. ➣ Tryby kanałów: P (tryb programu), C (tryb kanału antenowego), S (tryb kanału kablowego) ➣ Numer kanału można także ustawić za pomocą przycisków numerycznych na pilocie. 10. Jeśli nie znasz numerów kanałów, za pomocą przycisków  lub  wybierz opcję „Szukaj”. Naciśnij przycisk ENTER. Wyszukaj kanał za pomocą przycisków  lub , a następnie naciśnij przycisk ENTER. 11. Naciśnij przycisk  lub , aby wybrać opcję „Zapisz”. Naciśnij przycisk ENTER, aby wybrać opcję „OK”. 12. Powtórz czynności opisane w punktach od 3 do 11 dla każdego zapisywanego kanału.  Program: Wybór numeru programu dla kanału.  System obrazu: Wybór systemu obsługi kolorów.  System fonii: Wybór systemu obsługi dźwięku.  Kanał: Wybór kanału.  Szukaj: Wyszukiwanie wartości częstotliwości dla kanału.  Zapisz: Zapisanie ustawień.

BN68-01177B-Pol-0306.indd 11

Ustawianie listy kanałów Ustaw kanały zgodnie z własnymi upodobaniami. Można wtedy usuwać, dodawać lub blokować żądane kanały. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Menedżer kanałów”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk ENTER, aby wybrać opcję „Lista kanałów”. 4. Naciśnij przycisk , aby wybrać opcję „ ”. 5. Za pomocą przycisków  lub  wybierz niepożądany kanał, a następnie naciśnij przycisk ENTER, aby go usunąć. 6. Powtórz czynność opisaną w punkcie 5, aby wybrać lub usunąć inne kanały. 7. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Ikona „ ” jest aktywna, jeśli opcja „Blokada rodzicielska” jest włączona.

Opcje te można ustawić również za pomocą przycisku CH LIST na pilocie.

Włączanie blokady rodzicielskiej Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku. Blokady rodzicielskiej nie można wyłączyć przy użyciu przycisków na panelu bocznym urządzenia. Można tego dokonać tylko za pomocą pilota, dlatego należy trzymać go z dala od dzieci. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Menedżer kanałów”, a następnie naciśnij przycisk ENTER. 3. Naciśnij ponownie przycisk  lub , aby wybrać opcję „Blokada rodzicielska”, a następnie naciśnij przycisk ENTER. 4. Naciśnij ponownie przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. Naciśnij przycisk ENTER. 5. Za pomocą przycisków  lub  wybierz opcję „Lista kanałów”, a następnie naciśnij przycisk ENTER, aby anulować blokadę. 6. Naciśnij przycisk , aby wybrać opcję „ ”. 7. Za pomocą przycisków  lub  wybierz kanały, które mają zostać zablokowane, a następnie naciśnij przycisk ENTER. 8. Powtórz opisane czynności, aby zablokować lub odblokować inne kanały. 9. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Wybierz ustawienie „Wł” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „ ”.

Menedżer kanałów Lista kanałów Blokada rodzicielska : Wył Wł

2007-03-06 �� 9:37:57

Porządkowanie kolejności zaprogramowanych kanałów Numery przypisane dwóm kanałom można zamienić, aby: TV Kanał  zmienić kolejność, w jakiej kanały zostały automatycznie Automat. zapam.  Pamięć ręczna  zachowane; Menedżer kanałów  Sortuj   nadać najczęściej oglądanym kanałom łatwe do Nazwa  zapamiętania numery. Dostrój  1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót 2. Za pomocą przycisków  lub  wybierz opcję „Sortuj”, a TV Sortuj następnie naciśnij przycisk ENTER. Prog. Kanał Nazwa 3. Wybierz numer kanału, który chcesz zmienić, kilkakrotnie 0 C-naciskając przycisk  lub . Naciśnij przycisk ENTER.  1 C23 ➣ Wybrany numer i nazwa kanały zostaną przesunięte w 2 C16 prawo. 3 C3 4 S1 4. Za pomocą przycisków  lub  przesuń kanał do położenia, w którym ma się znajdować, a następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót ➣ Numery zaznaczonych kanałów zmieniają się z poprzednio zachowanych na aktualnie wybrane numery. 5. Powtórz czynności opisane w punktach od 3 do 4 dla wszystkich sortowanych kanałów. 6. Naciśnij przycisk EXIT, aby zamknąć menu.

Nadawanie nazw kanałom Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę można później zmienić na dowolną inną. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Nazwa”, a następnie naciśnij przycisk ENTER. 3. Jeśli to konieczne, za pomocą przycisków  lub  wybierz kanał, któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTER. ➣ Wokół pola nazwy zostanie wyświetlony pasek wyboru. 4. Aby... Należy... wybrać literę, numer lub symbol

nacisnąć przycisk  lub 

przejść do następnej litery

przejść do poprzedniej litery

nacisnąć przycisk ENTER TV Kanał Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój

C-C23 C16 C3 S1 Przenieś

Dostępne znaki to: Litery alfabetu (A–Z) / cyfry (0–9) / . znaki specjalne ( -, spacja) 5. Powtórz czynności opisane w punktach od 3 do 4, aby zmienić nazwy innych kanałów. 6. Naciśnij przycisk EXIT, aby zamknąć menu.

BN68-01177B-Pol-0306.indd 13

2007-03-06 �� 9:37:59

Dostrajanie odbioru kanałów Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie danego kanału do najlepszego odbioru. 1. Użyj przycisków numerycznych do bezpośredniego wybrania kanału, który chcesz dostroić. 2. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER. 3. Za pomocą przycisków  lub  wybierz opcję „Dostrój”, a następnie naciśnij przycisk ENTER. 4. Naciśnij przycisk  lub , aby dopasować częstotliwość. . Naciśnij przycisk ENTER. 5. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Dostrojone kanały, które zostały zapisane oznaczane są gwiazdką „*” po prawej stronie numeru kanału w nagłówku kanału. Numer kanału będzie wyświetlany na czerwono. ➣ W celu zresetowania dostrojenia należy za pomocą przycisku ▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk ENTER..

TV Kanał Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój

P1 0 Zeruj Regulacja

Zmiana trybu wyświetlania obrazu Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”. 2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Tryb”. 3. Naciśnij przycisk  lub , aby wybrać żądany efekt obrazu. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.  Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania w jasnym pomieszczeniu.  Standardowy: Tryb wyświetlania obrazu odpowiedni do normalnego otoczenia. Tryb wyświetlania obrazu odpowiedni do  Film: ciemnych pomieszczeń.

Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla każdego źródła sygnału wejściowego. Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 19)

TV Obraz Tryb : Dynamiczne  Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1  Podświetlenie : 10  sWięcej Przenieś

Obraz Dynamiczne Tryb : Dynamic Standardowy100 Kontrast Film Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Podświetlenie : 10 sWięcej Przenieś

Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać jedno z ustawień obrazu.

BN68-01177B-Pol-0306.indd 14

2007-03-06 �� 9:38:01

Dostosowanie obrazu niestandardowego Telewizor dysponuje ustawieniami pozwalającymi na regulację jakości obrazu. 1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” na stronie 14. 2. Naciśnij przycisk  lub , aby wybrać odpowiednią opcję. Naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmniejszyć lub zwiększyć wartość wybranej opcji. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Obraz Tryb : Dynamiczne  Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1  Podświetlenie : 10  sWięcej Przenieś

 Kontrast: Regulacja różnicy jasności/ciemności między obiektami a tłem.  Jasność: Regulacja jasności całego ekranu.  Ostrość: Regulacja konturów obiektów, aby były bardziej ostre lub łagodne.  Kolor: Regulacja jasności kolorów.  Odcień: Regulacja kolorów obiektów – dodawanie lub zmniejszanie ilości czerwonego i zielonego koloru – w celu nadania im bardziej naturalnego wyglądu.

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. W trybie PC można zmieniać tylko ustawienia kontrastu, jasności. Funkcja „Odcień” jest dostępna tylko w trybach „HDMI” oraz „Moduł”.

Zmiana tonu kolorów Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów. 1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” (str. 14). 2. Za pomocą przycisków  lub  wybierz opcję „Ton kolorów”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby wybrać odpowiednie ustawienie tonu kolorów. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. Nadaje bardziej niebieskie odcienie niż ustawienie „Zimny1”. Nadaje bieli niebieskawy odcień.  Zimny1:  Normalny: Kolor biały pozostaje niezmieniony. Nadaje bieli czerwonawy odcień.  Ciep.1: Nadaje bardziej czerwone odcienie niż  Ciep.2: ustawienie „Ciep.1”.  Zimny2:

TV Obraz Tryb : Dynamiczne  Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1  Podświetlenie : 10  sWięcej Przenieś

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Zimny2 Cz.50 Ton kolorów : Cool1 Zimny1 Podświetlenie : 10 Normalny sWięcej Ciep. 1 Ciep. 2 Przenieś

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. Po wybraniu trybu Dynamiczne lub Standardowe, ustawienia Ciep.1 i Ciep.2 są niedostępne.

BN68-01177B-Pol-0307.indd 15

2007-03-07 �� 5:24:58

Włączanie podświetlenia Jasność ekranu można dostosować przez regulację jasności podświetlenia panelu LCD. (0~10) 1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” (str. 15). 2. Za pomocą przycisków  lub  wybierz opcję „Podświetlenie”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmniejszyć lub zwiększyć wartość wybranej opcji. 4. Naciśnij przycisk ENTER. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Obraz Tryb : Dynamiczne  Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1  Podświetlenie : 0  sWięcej Przenieś

2007-03-13 �� 3:16:29

Konfigurowanie szczegółowych ustawień obrazu Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów. 1. Naciśnij przycisk MENU, aby wyświetlić menu. 2. Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”. 3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia szczegółowe”, a następnie ponownie naciśnij przycisk ENTER. 4. Wybierz odpowiednią opcję, naciskając przyciski  lub , a następnie naciśnij przycisk ENTER. Dostępne opcje: Regulacja czerni, Kontrast dynamiczny, Gamma, Balans bieli, Kolory własne, Uwydatnienie krawędzi, Przestrzeń kolorów. 5. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER. 6. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Opcję Ustawienia szczegółowe można wybrać w trybie obrazu Film lub Standardowy. ➣ Jeśli funkcja DNIe jest wyłączona, nie można wybrać opcji Ustawienia szczegółowe po wybraniu dla trybu obrazu ustawienia Standardowy..

TV Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj

Ustawienia szczegółowe Regulacja czerni : Wył Kontrast dynamiczny : Wył Gamma Przestrzeń kolorów : Auto Balans bieli

Kolory własne Poprawa krawędzi : Wył

 Regulacja czerni: Wył, Niski, Średni, Maks. Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.  Kontrast dynamiczny: Wył, Niski, Średni, Maks. Umożliwia wybranie optymalnego kontrastu obrazu.  Gamma: -3~ 3 Umożliwia regulację średniego poziomu jasności obrazu. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie.  Balans bieli: Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb./Zeruj Umożliwia regulację temperatury koloru w celu uzyskania bardziej naturalnych kolorów. Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb.: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie. Zeruj: Uprzednio wybrane ustawienia balansu bieli zostają zastąpione domyślnymi ustawieniami fabrycznymi.  Kolory własne: Różowy/Zielony/Niebieski/Biały/Zeruj Ustawienia można dostosować do własnych upodobań. Różowy/Zielony/Niebieski/Biały: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie. ➣ Zeruj: Uprzednie ustawienia kolorów zostaną zastąpione domyślnymi ustawieniami fabrycznymi.  Uwydatn. krawędzi: Wył/Wł Umożliwia uwydatnienie krawędzi obiektów.  Przestrzeń kolorów: Auto/Szeroki Umożliwia wybranie wartości Auto i Szeroki dla ustawienia przestrzeni reprodukcji kolorów sygnału wejściowego.

BN68-01177B-Pol-0306.indd 17

2007-03-06 �� 9:38:04

Zmiana rozmiaru obrazu Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom użytkownika. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”. 2. Za pomocą przycisków  lub  wybierz opcję „Rozmiar”, . a następnie naciśnij przycisk ENTER. 3. Wybierz odpowiednią opcję, naciskając przycisk  lub . Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.  Auto szeroko.:

Automatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”.  16 :9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla filmów DVD oraz innych programów szerokoekranowych.  Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.  Powiększenie: Powiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu.  4:3: Jest to ustawienie domyślne dla filmów wideo i programów nadawanych w normalnym formacie obrazu.  Bez overscanu: Wyświetla sygnał wejściowy w rzeczywistej postaci, bez dopasowywania w przypadku sygnału HDMI 720p, 1080i.

Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj : OK Przenieś

Rozmiar Auto szeroko. 16 : 9 Szer. powiększ Powiększenie 4:3 Bez overscanu

Opcje te można wybierać także za pomocą przycisku P.SIZE na pilocie.

Funkcja „Auto szeroko.” jest dostępna tylko w trybie „TV” „Ext1”, „Ext2”, „AV” i „S-Video”. W trybie PC można wybierać tylko tryby „16:9” i „4:3”. Ustawienia 16:9, 4:3 i Bez overscanu są dostępne tylko w trybie HDMI Powiększenie: Wybierz opcję za pomocą przycisku ◄ lub ►. Za pomocą przycisku ▲ lub ▼ można przesuwać obraz w górę i w dół. Po wybraniu opcji za pomocą przycisku . ▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie. Szer. powiększ: Po+wybraniu opcji za pomocą przycisku ► lub przycisku ENTER można przesuwać ekran w górę/dół przy użyciu przycisków ▲ lub ▼.

BN68-01177B-Pol-0306.indd 18

2007-03-06 �� 9:38:05

Zatrzymywanie bieżącego kadru Naciśnij przycisk STILL, aby zatrzymać obraz. Naciśnij ponownie przycisk, aby przerwać działanie funkcji.

Wybieranie trybu ekranu Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie 16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia rożnych rozmiarów obrazu, dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika. 1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”. 2. Za pomocą przycisków  lub  wybierz opcję „Tryb ekranu”, a następnie naciśnij przycisk ENTER. 3. Wybierz odpowiednią opcję, naciskając przycisk  lub . Naciśnij przycisk ENTER. Dostępne opcje: 16:9, Szer. powiększ, Powiększenie, 4:3  16:9: Ustawia obraz w formacie 16:9.  Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.  Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.  4:3: Wyświetlanie obrazu w formacie 4:3. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Opcja Rozmiar obrazu jest dostępna w trybie Auto szeroko. ➣ Ta funkcja jest niedostępna w trybie PC, Moduł lub HDMI.

Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj : OK Move Przenieś

Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 16:9 Cyf. red. szumu : On Szer. powiększ Kolor aktywny : Off Powiększenie DNle : Off 4:3 Zeruj

Przywracanie domyślnych ustawień obrazu Ustawienia obrazu można przywrócić do fabrycznych wartości domyślnych. 1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 opisanymi w części „Zmiana trybu wyświetlania obrazu” na stronie 14. 2. Za pomocą przycisków  lub  wybierz opcję „Zeruj”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „OK” lub „Anuluj”. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj : OK Przenieś

rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj : Anuluj OK Przenieś

2007-03-13 �� 3:16:40

Cyf. red. szumu/Kolor aktywny/DNIe Funkcja cyfrowej redukcji szumu eliminuje zakłócenia atmosferyczne i odbicia, które mogą pojawić się na ekranie. Jest ona przydatna, gdy sygnał docierający do telewizora jest zbyt słaby. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”. 2. Wybierz odpowiednią opcję, naciskając przyciski  lub , a następnie naciśnij przycisk ENTER. Dostępne opcje: Cyf. red. szumu, Kolor aktywny, DNIe 3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

Obraz rWięcej Ustawienia szczegółowe Rozmiar : Auto szeroko. Tryb ekranu : 16 : 9 Cyf. red. szumu : Wył Kolor aktywny : Wył DNle : Wył Zeruj : OK Przenieś

 Cyf. red. szumu: Wył/Niski/Średni/Maks./Auto Ta funkcja, eliminująca zakłócenia atmosferyczne i odbicia, które mogą pojawić się na ekranie, jest przydatna, gdy sygnał docierający do telewizora jest słaby. ➣ Ta funkcja jest niedostępna w trybie PC.  Kolor aktywny: Wł/Wył Po włączeniu tej opcji kolory nieba i trawy będą mocniejsze bardziej jaskrawe w celu uzyskania żywego obrazu. ➣ Ta funkcja jest niedostępna w trybie PC. ➣ Ta funkcja jest niedostępna w trybie Film i Standardowy.  DNIe: Wył/Demo/Wł Ten telewizor jest wyposażony w funkcję DNIe zapewniającą wysoką jakość obrazu. Po włączeniu funkcji DNIe wyświetlany jest ekran z informacją o jej uaktywnieniu. Po wybraniu dla funkcji DNIe ustawienia Demo, na ekranie wyświetlany jest jednocześnie obraz z zastosowaniem funkcji DNIe i normalny obraz w celu zademonstrowania działania funkcji. Umożliwia to zaobserwowanie różnicy w jakości obrazu. ➣ DNIeTM (Digital Natural Image engine) . Ta funkcja umożliwia poprawę jakości obrazu poprzez trójwymiarową redukcję szumów, uwydatnienie szczegółów, zwiększenie kontrastu oraz podwyższenie poziomu bieli. Nowy algorytm kompensacji obrazu umożliwia uzyskanie jaśniejszego, bardziej klarownego obrazu o większym poziomie szczegółów. Technologia DNIeTM zapewnia poprawę jakości obrazu niezależnie od poziomu sygnału. ➣ Ta funkcja jest niedostępna w trybie PC. ➣ Ta funkcja jest niedostępna w trybie Film.

BN68-01177B-Pol-0306.indd 20

2007-03-06 �� 9:38:07

Wyświetlanie „obrazu w obrazie” (PIP) Podczas wyświetlania wybranego programu lub sygnału Mode : Custom  Ustawienia TV Equalizer  z wejścia wideo można wyświetlić na głównym obrazie Więcej SRS TSXT : Off  Kino domowe z komputera :: Wył dodatkowy obraz. W ten sposób można oprócz wybranego  Auto Volume Off  Oszcz. energii :: Wył  Internal Mute Off  programu oglądać jednocześnie dodatkowy program lub Czerń : Niski  Reset HDMI PIP : Wył  sygnał z wejścia wideo. 1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a Move Enter Return następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót 2. Za pomocą przycisków  lub  wybierz opcję „PIP”, a Mode :PIP Custom  TV następnie naciśnij przycisk ENTER. Equalizer  PIP :: Wł  SRS TSXT Off  3. Naciśnij ponownie przycisk ENTER. Źródło : TV   Auto Volume : Off  Rozmiar : Za pomocą przycisków  lub  wybierz ustawienie „Wł”, a Internal Mute : Off Położenie :   Reset  Program : P 1 następnie naciśnij przycisk ENTER. ➣ Po uaktywnieniu funkcji PIP, rozmiar okna głównego zmieni się na „16:9”. Move Enter Return 4. Za pomocą przycisków  lub  wybierz opcję „Źródło”, a Przenieś Wejdź Powrót następnie naciśnij przycisk ENTER. Wybierz źródło obrazu podglądu za pomocą przycisków  lub  i naciśnij przycisk ENTER. ➣ Okienko podglądu może obsługiwać różne źródła sygnału, w zależności od tego, co jest wyświetlane w głównym oknie. Naciśnij kilkakrotnie przycisk 5. Naciśnij przycisk  lub , aby wybrać opcję „Rozmiar” dla PIP na pilocie, aby włączyć lub obrazu podglądu, a następnie naciśnij przycisk ENTER. wyłączyć funkcję „PIP”. Wybierz rozmiar obrazu podglądu za pomocą przycisków  lub  i naciśnij przycisk ENTER. ➣ Jeśli główny obraz jest wyświetlany w trybie „Moduł”, „PC” opcja „Rozmiar” nie jest dostępna. 6. Za pomocą przycisków  lub  wybierz opcję „Położenie”, a następnie naciśnij przycisk ENTER. Wybierz położenie obrazu podglądu za pomocą przycisków  lub  i naciśnij przycisk ENTER. 7. Za pomocą przycisków  lub  wybierz opcję „Program” i naciśnij przycisk ENTER. Następnie, naciskając przycisk  lub , wybierz kanał, który ma się pojawić w oknie podglądu. Naciśnij przycisk ENTER. ➣ Opcja „Program” może być włączona po wybraniu opcji TV dla okienka podglądu. 8. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Można zauważyć, że obraz w okienku PIP stanie się nieco nienaturalny po ustawieniu wyświetlania gry lub tekstów piosenek do karaoke na ekranie głównym.  Źródło:  Rozmiar:  Położenie:  Program:

Wybór źródła obrazu w okienku. Wybór rozmiaru okienka. Przesuwanie okienka. Służy do zmiany obrazu w oknie podglądu.

Ustawienia funkcji PIP O: funkcja PIP działa, X: funkcja PIP nie działa

2007-03-13 �� 12:13:12

Czerń HDMI Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu. 1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Czerń HDMI”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby wybrać ustawienie „Normalny” lub „Niski”, a następnie naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB).

TV Mode : Custom Ustawienia Equalizer Więcej SRS TSXT : Off Kino domowe z komputera :: Wył Auto Volume Off Oszcz. :: Wył Internalenergii Mute Off Czerń : Niski Reset HDMI PIP : Wył

 Normalny: Ekran jest jaśniejszy. Ekran jest ciemniejszy.  Niski:

Mode : Custom  Ustawienia Equalizer  Więcej SRS TSXT : Off  Kino domowe z komputera :: Wył Auto Volume Off  Oszcz. :: Wył Internalenergii Mute Off  Czerń : N Normalny Reset HDMI Niski PIP :

Zmienianie profilu dźwięku Profile dźwięku umożliwiają dostosowanie ustawień do oglądanego programu. 1. Naciśnij przycisk MENU, aby wyświetlić menu. TV Dźwięk Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a Tryb : Użytkownika  Korektor  następnie naciśnij przycisk ENTER. SRS TS XT : Wył  2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Tryb”. Auto głośność : Wył  Wewn. wycisz. : Wył  3. Wybierz odpowiedni efekt dźwięku, naciskając przyciski  lub Wybór Dźwięku : Dźwięk Główny  , a następnie naciśnij przycisk ENTER. Zeruj 4. Naciśnij przycisk EXIT, aby zamknąć menu.  Standardowy:  Muzyka:  Film:  Mowa:  Użytkownika:

Normalny tryb dźwięku. Uwypukla muzykę na tle głosu. Zapewnia żywy i wyraźny dźwięk w filmach. Uwypukla głos na tle innych dźwięków. Umożliwia użytkownikowi określenie własnych ustawień. (Szczegółowe informacje można znaleźć w punkcie „Wybieranie ustawień dźwięku”).

Dźwięk Standardowy Tryb : Custom Muzyka Korektor Film SRS TSXT : Off Mowa Auto głośność : Off Użytkownika Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

2007-03-13 �� 12:13:58

Wybieranie ustawień dźwięku Ustawienia dźwięku można dostosowywać do swoich preferencji. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Korektor”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby wybrać odpowiednią opcję. Naciśnij przycisk ENTER. 4. Za pomocą przycisków  lub  wybierz odpowiednie ustawienie. Naciśnij przycisk ENTER. 5. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Wprowadzenie jakichkolwiek zmian ustawień powoduje automatycznie zmianę trybu dźwięku na tryb „Użytkownika”.

TV Dźwięk Tryb : Użytkownika  Korektor  SRS TS XT : Wył  Auto głośność : Wył  Wewn. wycisz. : Wył  Wybór Dźwięku : Dźwięk Główny  Zeruj Przenieś

Ustawianie funkcji TruSurround XT (SRS TS XT) TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie wielokanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „SRS TS XT”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. TruSurround XT, SRS i symbol są znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc.

TV Dźwięk Tryb : Użytkownika  Korektor  SRS TS XT : Wył  Auto głośność : Wył  Wewn. wycisz. : Wył  Wybór Dźwięku : Dźwięk Główny  Zeruj Przenieś

Dźwięk Tryb : Użytkownika Korektor Wył SRS TS XT : Off Wł Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Do ustawienia tych opcji można także użyć przycisku SRS na pilocie.

BN68-01177B-Pol-0306.indd 23

2007-03-06 �� 9:38:13

Podłączanie słuchawek Do telewizora można podłączyć słuchawki, aby podczas oglądania telewizji nie przeszkadzać innym osobom znajdującym się w pokoju. ➣ Po włożeniu wtyku słuchawek do odpowiedniego gniazda, w menu Dźwięk dostępne są tylko opcje „SRS TS XT” i „Auto głośność”. ➣ Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim poziomie głośności może być szkodliwe dla słuchu. ➣ Po podłączeniu słuchawek do telewizora dźwięk nie jest odtwarzany z głośników. ➣ Głośność dźwięku w słuchawkach i głośnikach jest ustawiana niezależnie.

Wybieranie trybu dźwięku Można ustawić tryb dźwięku, naciskając przycisk „DUAL”. Naciśnięcie tego przycisku powoduje wyświetlenie na ekranie bieżącego trybu dźwięku.

Stereo FM NICAM Stereo

Rodzaj dźwięku Mono Stereo Dual Mono Stereo

MONO MONO  STEREO Automatyczna zmiana

MONO  DUAL 1  DUAL 2  MONO DUAL 1

DUAL 1 Automatyczna zmiana

Do ustawienia tych opcji można także użyć przycisku DUAL na pilocie.

Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono.

Automatyczne regulowanie głośności Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Ta funkcja umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy modulacja sygnału jest niska. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Auto głośność”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Dźwięk Tryb : Użytkownika  Korektor  SRS TS XT : Wył  Auto głośność : Wył  Wewn. wycisz. : Wył  Wybór Dźwięku : Dźwięk Główny  Zeruj Przenieś

Dźwięk Tryb : Użytkownika Korektor SRS TSXT : Wył Auto głośność : Wył Wył Wł Wewn. wycisz. : Off Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

2007-03-06 �� 9:38:14

Włączanie/wyłączanie wyciszenia wewnętrznych głośników Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Wewn. wycisz.”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Jeśli opcja „Wewn. wycisz.” jest ustawiona na „Wł”, nie ma możliwości regulacji w menu dźwięku, oprócz opcji „Wybór Dźwięku” (w trybie obrazu w obrazie (PIP)).

TV Dźwięk Tryb : Użytkownika  Korektor  SRS TS XT : Wył  Auto głośność : Wył  Wewn. wycisz. : Wył  Wybór Dźwięku : Dźwięk Główny  Zeruj Przenieś

Dźwięk Tryb : Użytkownika Korektor SRS TSXT : Wył Auto głośność : Wył Wył Wewn. wycisz. : Off Główny Wybór Dźwięku : DźwiękWł Zeruj Przenieś

Słuchanie dźwięku z okna podglądu W przypadku włączenia funkcji PIP możliwe jest słuchanie dźwięku z okienka podglądu. . Naciśnij przycisk MENU, aby wyświetlić menu.. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. . Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Wybór Dźwięku”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk ▲ lub ▼, aby wybrać ustawienie „Dźwięk PIP”. . Naciśnij przycisk ENTER . . Naciśnij przycisk EXIT, aby zamknąć menu.  Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna. Umożliwia słuchanie dźwięku z okienka  Dźwięk PIP: podglądu.

Można wybrać tę opcję, gdy dla opcji „PIP” jest wybrane ustawienie „Wł”.

TV Dźwięk Tryb : Użytkownika  Korektor  SRS TS XT : Wył  Auto głośność : Wył  Wewn. wycisz. : Wył  Wybór Dźwięku : Dźwięk Główny  Zeruj Przenieś

Dźwięk Tryb : Użytkownika Korektor SRS TSXT : Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Main Dźwięk Główny Dźwięk PIP Zeruj Przenieś

2007-03-06 �� 9:38:16

Przywracanie domyślnych ustawień dźwięku Jeśli Tryb gry jest włączony, funkcja przywracania domyślnych TV Dźwięk ustawień dźwięku jest aktywna. Jeśli funkcja przywracania Tryb : Użytkownika  Korektor  ustawień domyślnych zostanie wybrana po dokonaniu ustawień SRS TS XT : Wył  dźwięku w korektorze, wartości domyślne ustawień korektora Auto głośność : Wył  Wewn. wycisz. : Wył  zostaną przywrócone. Wybór Dźwięku : Dźwięk Główny  1. Naciśnij przycisk MENU, aby wyświetlić menu. . Zeruj Naciśnij przycisk  lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót 2. Za pomocą przycisków  lub  wybierz opcję „Zeruj”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Można wybrać tę opcję, gdy dla opcji „Tryb gry” jest wybrane ustawienie „Wł”.

Ustawianie i wyświetlanie zegara Telewizor wyposażony jest w funkcję zegara, który można ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana była aktualna godzina. Ustawienie zegara jest także niezbędne, aby móc korzystać z automatycznego włącznika/wyłącznika czasowego. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, . a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Czas”, . a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk ENTER, aby wybrać opcję „Ust. zegara”. 4. Aby... Naciśnij przycisk… Przejść do pola „Mies”, „Data”, „Rok”, „godz.” lub „Minuta”

Ustawić wartość w polu „Mies”, „Data”, „Rok”, „godz.” lub „Minuta”

TV Mode : Custom  Ustawienia Equalizer  Plug & Play SRS TSXT : Off  Język ::Polski Auto Volume Off  Czas Internal Mute : Off  Tryb : Wył  Resetgry Niebieskie tło : Wył  Melodia : Wył  PC  Więcej Move Enter Return Przenieś

Naciśnij przycisk ENTER. 5. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Po odłączeniu przewodu zasilania należy ponownie ustawić zegar. ➣ Rok, miesiąc, datę, godzinę i minutę można także ustawić za pomocą przycisków numerycznych na pilocie.

BN68-01177B-Pol-0306.indd 26

2007-03-06 �� 9:38:17

Nastawianie automatycznego wyłączania Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut). 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER. 3. Za pomocą przycisków  lub  wybierz opcję „Automatycz. wył.”, a następnie naciśnij przycisk ENTER. 4. Naciśnij kilkakrotnie przycisk  lub , aż do pojawienia się właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij przycisk ENTER. 5. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Po upływie wybranego czasu telewizor automatycznie przełączy się w tryb gotowości.

TV Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Resetgry Tryb : Wył  Niebieskie tło : Wył  Melodia : Wył  PC  Więcej Move Enter Return Przenieś

Czas Ust. zegara : 00 : 00 Automatycz. wył. : Wył 30 Włącznik czasowy 1: 60 Włącznik czasowy 2: 90 Włącznik czasowy 3: 120 150 180 Przenieś

Automatyczne włączanie i wyłączanie telewizora 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER. 3. Za pomocą przycisków  lub  wybierz opcję „Włącznik czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a następnie naciśnij przycisk ENTER. 4. Za pomocą przycisków  lub  ustaw wartość w polu „Godz.”, a następnie naciśnij przycisk , aby przejść do następnej czynności.. Pozostałe elementy należy ustawić w taki sam sposób. Włącz/Wyłącz Powtórz Głośność Program

Wybierz opcję Jednokrotnie, Codziennie, Pon. – pt., Pon. – sob., Sob. – niedz. Ustaw wartość od 0 do 100 Ustaw wartość od Program

Naciśnij przycisk  lub 

TV Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Reset Tryb gry : Wył  Niebieskie tło : Wył  Melodia : Wył  PC  Więcej Move Enter Return Przenieś

Włącznik czasowy 1 Czas włączenia 5 00 6

Naciśnij przycisk  lub 

Naciśnij przycisk  lub  Naciśnij przycisk  lub 

Po zakończeniu naciśnij przycisk RETURN, aby zamknąć menu. - Po naciśnięciu przycisku INFO będzie wyświetlana bieżąca godzina. - Godzinę i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie. 5. Naciśnij przycisk EXIT, aby zamknąć menu.

BN68-01177B-Pol-0306.indd 27

2007-03-06 �� 9:38:19

Wybieranie języka Po włączeniu telewizora po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe. 1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Język”, a następnie naciśnij przycisk ENTER. 3. Wybierz odpowiednią opcję, naciskając przycisk  lub . Naciśnij przycisk ENTER. ➣ Można wybrać jeden spośród 21 języków. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Resetgry Tryb : Wył  Niebieskie tło : Wył  Melodia : Wył  PC  Więcej Move Enter Return Przenieś

Korzystanie z trybu gry

Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play p  Auto Volume Język :: Off Hrvatski  Internal Mute Czas : : Off Română Reset Tryb gry : Magyar Niebieskie tło : Polski Melodia : Русский PC q Więcej Move Enter Return Wejdź

Po podłączeniu do konsoli gier, takiej jak na przykład Mode : Custom  Ustawienia TV Equalizer  PlayStationTM lub XboxTM, można spotęgować wrażenia płynące SRS TSXT : Off  Plug & Play z gry, jeśli wybierze się tryb gry. Auto Volume Off  Język ::Polski Internal Mute : Off  Czas 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Resetgry Tryb : Wył  Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a Niebieskie tło : Wył  Melodia : Wył  następnie naciśnij przycisk ENTER. PC  Więcej 2. Za pomocą przycisków  lub  wybierz opcję „Tryb gry”, a Move Enter Return następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub Mode : Custom  Ustawienia TV Equalizer  „Wył”. Naciśnij przycisk ENTER. SRS TSXT Plug & Play : Off  4. Naciśnij przycisk EXIT, aby zamknąć menu. Auto Volume Off  Język ::Polski Internal Mute : Off  Czas ➣ Aby odłączyć konsolę do gier i podłączyć inne urządzenie Resetgry Wył Tryb : zewnętrzne, anuluj tryb gry w menu obrazu. Niebieskie tło : Wył Wł Melodia : Wył ➣ Jeśli w trybie gry wyświetlone zostanie menu telewizyjne, obraz PC na ekranie drga. Więcej Move Enter Return ➣ Tryb gry jest niedostępny w trybie TV. Przenieś Wejdź Powrót ➣ Jeśli włączony jest tryb gry:  Wartości trybów obrazu i dźwięku są automatycznie zmieniane na wybrane przez użytkownika, a użytkownik nie może przełączyć trybu.  Tryb dźwięku w menu dźwięku jest nieaktywny. Ustaw dźwięk za pomocą korektora.  Funkcja przywracania domyślnych ustawień dźwięku jest uaktywniona. Jeśli funkcja przywracania ustawień domyślnych zostanie wybrana po dokonaniu ustawień dźwięku w korektorze, wartości domyślne ustawień korektora zostaną przywrócone.

BN68-01177B-Pol-0306.indd 28

2007-03-06 �� 9:38:21

Ustawianie niebieskiego tła/Wybieranie melodii Niebieskie tło: Jeśli telewizor nie odbiera żadnego sygnału lub odbierany sygnał jest bardzo słaby, zamiast niewyraźnego, szumiącego obrazu automatycznie ukazuje się niebieskie tło. Jeśli jednak, pomimo złej jakości obrazu, chcesz oglądać program, należy wyłączyć funkcję Niebieskie tło. Melodia: Włączaniu i wyłączaniu telewizora może towarzyszyć sygnał dźwiękowy. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Naciśnij przycisk  lub , aby wybrać opcję „Niebieskie tło” lub „Melodia”. Naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. . Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Resetgry Tryb : Wył  Niebieskie tło : Wył  Melodia : Wył  PC  Więcej Move Enter Return Przenieś

Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Resetgry Tryb : Wył Niebieskie tło : Wył Melodia : Wł PC Move Enter Return Więcej Wejdź

Mode : Custom  Ustawienia Equalizer  SRS TSXT : Off  Plug & Play Auto Volume Off  Język ::Polski Internal Mute : Off  Czas Resetgry Tryb : Wył Niebieskie tło : Wył Melodia : Niski PC Średni Więcej Move Enter Maks.Return Przenieś

Konfiguracja kina domowego z komputera Można wyświetlać obraz w lepszej jakości, konfigurując ustawienia ekranu w trybie PC. Po włączeniu funkcji Kino domowe z komputera możesz skonfigurować funkcję DNIe i Ustawienia szczegółowe (gdy dla opcji Tryb obrazu jest wybrane ustawienie Standardowy lub Film), tak jak w trybie PC. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Naciśnij przycisk  lub , aby wybrać opcję „Kino domowe z komputera”. . Naciśnij przycisk ENTER. 3. Naciśnij przycisk  lub , aby zmienić ustawienie na „Wł” lub „Wył”. . Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Ta funkcja jest dostępna tylko w trybie PC.

TV Mode : Custom Ustawienia Equalizer Więcej SRS TSXT : Off Kino domowe z komputera :: Wył Auto Volume Off Oszcz. energii :: Wył Internal Mute Off Czerń : Niski Reset HDMI PIP : Wył

Mode : Custom Ustawienia Equalizer Więcej SRS TSXT : Off Kino domowe z komputera :: Wył Wył Auto Volume Off Oszcz. energii Wył Wł Internal Mute :: Off Czerń HDMI : Niski Reset PIP : Wył

2007-03-06 �� 9:38:23

Korzystanie z funkcji oszczędności energii Ta funkcja służy do dostosowywania jasności wyświetlanego na telewizorze obrazu w celu ograniczenia zużycia energii. Oglądając telewizję wieczorem, dla trybu „Oszcz. energii” należy wybrać opcję „Maks.”, aby zmniejszyć drażniący dla oczu efekt, jak również zużycie energii. 1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków  lub  wybierz opcję „Oszcz. energii”, a następnie naciśnij przycisk ENTER. 3. Wybierz odpowiednią opcję (Wył, Niski, Średni, Maks., Auto), naciskając przycisk  lub . Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Mode : Custom Ustawienia Equalizer Więcej SRS TSXT : Off Kino domowe z komputera :: Wył Auto Volume Off Oszcz. :: Wył Internalenergii Mute Off Czerń : Niski Reset HDMI PIP : Wył

Ustawienia Więcej Kino domowe z komputera : Wył Wył Oszcz. energii : Niski Czerń HDMI : Średni PIP : Maks. Auto

2007-03-06 �� 9:38:24

Wybieranie źródła Do wyboru jest szereg zewnętrznych źródeł podłączanych do gniazd wejściowych telewizora. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a następnie naciśnij przycisk ENTER. 2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Wybierz źródło”. ➣ Gdy do telewizora nie jest podłączone żadne urządzenie zewnętrzne, dla opcji „Wybierz źródło” dostępne są tylko ustawienia „TV”, „Złącze1” i „Złącze2”. Ustawienia „AV”, „S-Video”, „Moduł”, „PC”, „HDMI1”, „HDMI2” są dostępne dopiero po podłączeniu urządzenia do odpowiedniego gniazda. 3. Wybierz odpowiednie urządzenie, naciskając przycisk  lub . . Naciśnij przycisk ENTER.

TV Mode : Custom Wejście Equalizer Wybierz źródło :: TV SRS TSXT Off Edytuj nazwę Auto Volume : Off Internal Mute : Off Reset

Mode : Custom  Wybierz źródło Equalizer  TV SRS TSXT Off  Złącze1 :: ---Auto Volume Off  Złącze2 :: ---Internal Mute Off  AV : ---S-Video : ---Reset Moduł : ---PC : ---HDMI1 : ---HDMI2 : ---Move Enter Return Przenieś

Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie dostępne źródła sygnału. Tryb TV można wybrać za pomocą przycisku TV, przycisków numerycznych (0~9) albo przycisku P / na pilocie. Trybu nie można wybrać za pomocą przycisku SOURCE.

Edytowanie nazw źródeł sygnału wejściowego Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Naciśnij przycisk ENTER, aby wybrać opcję „Wejście”. 2. Za pomocą przycisków  lub  wybierz opcję „Edytuj nazwę”, a następnie naciśnij przycisk ENTER. 3. Za pomocą przycisków  lub  wybierz urządzenie, którego nazwę chcesz edytować. Naciśnij przycisk ENTER. 4. Naciśnij przycisk  lub , aby wybrać odpowiednie urządzenie. . Naciśnij przycisk ENTER. 5. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Mode : Custom Wejście Equalizer Wybierz źródło :: TV SRS TSXT Off Edytuj nazwę Auto Volume : Off Internal Mute : Off Reset

Mode : Custom  Edytuj nazwę Equalizer  Złącze1 : ------ SRS TSXT :: Off Złącze2 ---Magnetowid  Auto :: Off AV Volume ---- DVD Internal : Off S-Video Mute ---- D-VHS  Moduł : ---Reset Dekoder kabl. PC : ---Dekoder HD HDMI1 : ---Dekoder sat. HDMI2 : ---q Move Przenieś

2007-03-06 �� 9:38:27

Dekoder telegazety Wraz z większością kanałów przesyłany jest również sygnał telegazety, zawierający takie informacje, jak:  program telewizyjny,  aktualne wiadomości i prognoza pogody,  informacje sportowe,  napisy dla osób niedosłyszących. Strony telegazety są uporządkowane według sześciu kategorii: Część

A B C D E F Zawartość Numer wybranej strony. Identyfikator stacji nadawczej. Numer bieżącej strony lub stan wyszukiwania. Data i godzina. Tekst. Informacje o stanie.

Wyświetlanie telegazety Telegazetę można wyświetlić w dowolnym momencie, ale sygnał odbieranego programu musi być dobrej jakości. W przeciwnym wypadku:  informacje mogą być niekompletne,  niektóre strony mogą nie być wyświetlane. Aby przejść w tryb telegazety i wyświetlić wybraną stronę: 1. Za pomocą przycisków P ( ) lub P ( ) wybierz kanał udostępniający telegazetę. 2. Naciśnij przycisk TTX/MIX ( ), aby przejść w tryb telegazety. ➣ Na ekranie pojawi się spis treści telegazety. Do spisu treści można w każdej chwili powrócić, naciskając przycisk MENU ( ). 3. Naciśnij ponownie przycisk TTX/MIX ( ). ➣ Na ekranie będzie wyświetlana kolejno telegazeta, powiększona telegazeta lub telegazeta na tle obrazu telewizyjnego. 4. Naciśnij przycisk TV, aby zakończyć wyświetlanie telegazety. ➣ Jeśli podczas przeglądania telegazety są wyświetlane nieprawidłowe znaki, upewnij się, że język telegazety jest identyczny z językiem wybranym w menu „Ustawienia”. Jeśli języki różnią się, w menu „Ustawienia” wybierz język, w jakim jest nadawana telegazeta.

BN68-01177B-Pol-0306.indd 32

2007-03-06 �� 9:38:27

Wybieranie określonej strony telegazety Wprowadź i zatwierdź numer strony bezpośrednio przy użyciu przycisków numerycznych na pilocie: 1. Wprowadź trzycyfrowy numer strony podany w spisie treści, naciskając odpowiednie przyciski numeryczne. 2. Jeżeli wybrana strona jest powiązana ze stronami dodatkowymi, strony te będą kolejno wyświetlane. Aby zatrzymać się na jednej ze stron, naciśnij przycisk PIP ( ). Naciśnij ponownie przycisk PIP ( ), aby wznowić odświeżanie stron. 3. Korzystanie z poszczególnych opcji wyświetlania: Aby wyświetlić...

Naciśnij przycisk...

Zarówno telegazetę, jak i zwykły program

Ukryty tekst (aby np. znaleźć odpowiedzi do quizu) Zwykły ekran

Stronę dodatkową, wprowadzając jej czterocyfrowy numer PRE-CH ( Następną stronę Poprzednią stronę

P P Dwukrotnie większe litery w: • górnej połowie ekranu • dolnej połowie ekranu

POSITION ( • Jeden raz • Dwa razy

Wybieranie strony telegazety za pomocą funkcji Fastext Poszczególne tematy zawarte w telegazecie są oznaczone przy użyciu kolorów i mogą zostać wybrane przez naciśnięcie kolorowych przycisków na pilocie. 1. Wyświetl stronę telegazety, naciskając przycisk TEXT/MIX ( ). 2. Naciśnij kolorowy przycisk odpowiadający tematowi, który chcesz przeczytać (dostępne tematy są podane w wierszu stanu). 3. Naciśnij czerwony przycisk, aby wyświetlić poprzednią stronę. . Naciśnij zielony przycisk, aby wyświetlić następną stronę. 4. Naciśnij przycisk TV, aby zakończyć wyświetlanie telegazety.

BN68-01177B-Pol-0306.indd 33

2007-03-06 �� 9:38:28

Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP) Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnić w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung). 1. W menu Start systemu Windows kliknij opcję „Panel sterowania”. 2. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby wyświetlić kolejne okno. 3. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne okno. 4. W wyświetlonym oknie przejdź na kartę „Ustawienia”. Poprawne ustawienie rozmiaru ekranu (rozdzielczości): Optymalnie — 1360 x 768. Jeśli jest dostępna opcja pionowej częstotliwości odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk „OK”, aby zamknąć okno.

Tryby wyświetlania Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli. (Telewizor obsługuje wszystkie rozdzielczości mieszczące się pomiędzy podanymi granicznymi wartościami obsługiwanych rozdzielczości).

Częstotliwość pozioma (kHz)

Częstotliwość pionowa (Hz)

Częstotliwość zegara pikseli (MHz)

Polaryzacja synchronizacji (pozioma/pionowa)

Częstotliwość pozioma (kHz) 31,469 31,469 31,469 37,879 48,364 47,712

Częstotliwość pionowa (Hz) 70,086 70,087 59,940 60,317 60,000 60,015

Częstotliwość zegara pikseli (MHz) 25,175 28,322 25,175 40,000 65,000 85,800

Polaryzacja synchronizacji (pozioma/pionowa) +/-/+ -/+/+ -/+/+

VESA GTF HDMI/DVI Wejście Tryb IBM VESA

Rozdzielczość 640×350 720×400 640×480 800×600 1024×768 1360×768

Tryb z przeplotem nie jest obsługiwany. Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo. Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG. Polski - 34

BN68-01177B-Pol-0306.indd 34

2007-03-06 �� 9:38:28

Konfigurowanie komputera Zgrubne i dokładne strojenie obrazu (Blokada obrazu): Regulowanie jakości obrazu ma na celu wyeliminowanie lub zredukowanie zakłóceń odbioru. Jeżeli dostrojenie nie wyeliminowało całkowicie zakłóceń, należy maksymalnie zoptymalizować częstotliwość (opcja Coarse), a następnie jeszcze raz dostroić (opcja Fine). Po zredukowaniu zakłóceń należy jeszcze wyregulować obraz tak, aby znajdował się dokładnie na środku ekranu. 1. Ustawienie fabryczne: Tryb PC ustawia się za pomocą przycisku . SOURCE. 2. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 3. Za pomocą przycisków  lub  wybierz opcję „PC”, a następnie naciśnij przycisk ENTER. 4. Naciśnij przycisk ENTER, aby wybrać opcję „Blokada obrazu”. 5. Za pomocą przycisków  lub  wybierz opcję „Strojenie zgrubne” lub „Strojenie dokładne”, a następnie naciśnij przycisk ENTER. 6. Naciśnij przycisk  lub , aby dopasować jakość obrazu. . Naciśnij przycisk ENTER. 7. Naciśnij przycisk EXIT, aby zamknąć menu.

TV PC Blokada obrazu Położenie Auto dopasowanie Reset obrazu

Zmienianie położenia obrazu: Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie. 1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części . „Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”. 2. Za pomocą przycisków  lub  wybierz opcję „Położenie”, . a następnie naciśnij przycisk ENTER. Przenieś Wejdź Powrót 3. Naciśnij przycisk  lub , aby dopasować położenie w pionie. . Naciśnij przycisk  lub , aby dopasować położenie w poziomie. . Naciśnij przycisk ENTER. 4. Naciśnij przycisk EXIT, aby zamknąć menu. Automatyczna regulacja ekranu komputera (Auto dopasowanie): Automatyczne dopasowanie umożliwia samoczynne dopasowanie obrazu telewizora do odbieranego sygnału wideo z komputera. Urządzenie samoczynnie dobiera właściwe korekcje i położenie obrazu. 1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części . „Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”. 2. Za pomocą przycisków  lub  wybierz opcję . „Auto dopasowanie”, a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Inicjalizacja ustawień obrazu (Reset obrazu): Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu. 1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części . „Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”. 2. Za pomocą przycisków  lub  wybierz opcję „Reset obrazu”, . a następnie naciśnij przycisk ENTER. 3. Naciśnij przycisk EXIT, aby zamknąć menu.

TV PC Blokada obrazu Położenie Auto dopasowanie Reset obrazu

PC Blokada obrazu Położenie Auto dopasowanie Reset obrazu

Zestaw do montażu naściennego (LE40S8 LE46S8) (sprzedawany osobno) Po zainstalowaniu wspornika do montażu naściennego można łatwo dostosować ustawienie telewizora. 1. Naciśnij przycisk MENU, aby wyświetlić menu. . Za pomocą przycisków ▲ i ▼ zaznacz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER. 2. Za pomocą przycisków ▲ i ▼ zaznacz opcję „Regulacja wspornika ściennego”, a następnie naciśnij przycisk ENTER. 3. Dopasuj pozycję za pomocą przycisków ▲,▼,◄ lub ►. 4. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Naciśnięcie przycisku strzałki, gdy menu ekranowe nie jest wyświetlane, spowoduje wyświetlenie ekranu regulacji. ➣ Po wyłączeniu telewizor wróci do pozycji, w jakiej został zainstalowany. . Po ponownym włączeniu telewizor wróci do ostatniej zapamiętanej pozycji.

TV Plug & Play Język : Polski Czas Tryb gry : Wył Niebieskie tło : Wył Melodia : Wył PC Więcej Przenieś

Mode : Custom Ustawienia Equalizer Więcej SRS TSXT : Off Kino domowe z komputera :: Wył Auto Volume Off Oszcz. :: Wył Internalenergii Mute Off Czerń : Niski Reset HDMI Regulacja wspornika ściennego PIP : Wył Move Przenieś

Regulacja wspornika ściennego Położenie1

Położenie 1 2 Regulacja INFO Środkowv

Korzystanie z przycisków pilota

Działanie Regulacja kąta wspornika do montażu naściennego

Odchylenie w górę lub w dół, przesunięcie w prawo lub lewo.

Przywracanie pozycji, w jakiej telewizor został zainstalowany.

Zapamiętywanie pozycji i przechodzenie do zapamiętanych pozycji

Zapamiętywanie 3 pozycji i przypisywanie ich do czerwonego, zielonego i żółtego przycisku. Przechodzenie do zapamiętanych pozycji przy użyciu 3 kolorowych przycisków.

Instrukcje dotyczące instalacji można znaleźć w dołączonej instrukcji instalacji. Przed instalacją produktu oraz instalacją i przesuwaniem wspornika do montażu naściennego należy zasięgnąć porady wyspecjalizowanej firmy. Ta instrukcja instalacji dotyczy tylko montażu zestawu na ścianie.. W przypadku montażu na innych elementach i materiałach należy skontaktować się z najbliższym punktem sprzedaży.

BN68-01177B-Pol-0306.indd 36

2007-03-06 �� 9:38:32

Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. Urządzenie służące do blokowania należy zakupić oddzielnie. Wygląd i metoda zamykania mogą się różnić od przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został opisany w instrukcji obsługi blokady Kensington. 1. Włóż mechanizm blokujący do gniazda systemu Kensington w Linka telewizorze LCD (Rysunek 1) i obróć go . Rysunek 2 w kierunku zamykania (Rysunek 2). Rysunek 1 2. Podłącz linkę zabezpieczającą ➣ Umiejscowienie zabezpieczenia Kensington może być różne, w Kensington. zależności od modelu. 3. Przymocuj linkę <Opcjonalne> zabezpieczającą Kensington do biurka lub innego ciężkiego, nieruchomego przedmiotu.

Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem Brak dźwięku lub obrazu

• Sprawdź, czy przewód sieciowy jest włożony do ściennego gniazda sieci elektrycznej. • Sprawdź, czy naciśnięto przyciski POWER na panelu przednim telewizora. • Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione. • Sprawdź głośność.

Wyświetlany jest obraz, ale nie słychać dźwięku

• Sprawdź głośność. • Sprawdź, czy nie został naciśnięty przycisk MUTE na pilocie. • Sprawdź, czy funkcja „Wewnętrzne wyciszenie” jest wyłączona.

Brak obrazu lub obraz czarnobiały

• Sprawdź ustawienia kolorów. • Sprawdź, czy został ustawiony prawidłowy system nadawania.

Zakłócenia dźwięku i obrazu

• Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i odsuń je na większą odległość. • Przyłącz telewizor do innego gniazda sieci elektrycznej.

Obraz nieostry lub „zaśnieżony”, • Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona. . Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV. dźwięk zniekształcony Nieprawidłowe działanie pilota

• Wymień baterie w pilocie. • Wyczyść górny brzeg pilota (okienko nadawania). • Sprawdź ustawienie biegunów baterii.

Wyświetlany jest komunikat „Sprawdź kabel sygnałowy” .

• Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera lub do źródła obrazu. • Sprawdź, czy komputer lub źródło obrazu są włączone.

W trybie PC wyświetlany jest komunikat „Tryb niedostępny” .

• Sprawdź maksymalną rozdzielczość i częstotliwość karty graficznej. • Porównaj te wartości z danymi przedstawionymi w części Tryby wyświetlania.

Panel TFT LCD wykorzystuje ekran składający się z subpikseli (3 133 440), których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia. Polski - 37

BN68-01177B-Pol-0306.indd 37

2007-03-06 �� 9:38:33

Parametry techniczne Nazwa modelu

Rozmiar ekranu (przekątna) Zużycie energii Rozdzielczość ekranu komputera Dźwięk Sygnał wyjściowy Wymiary (szer. x gł. x wys.) Korpus Z podstawą Ciężar (z podstawą) Uwagi dotyczące warunków pracy Temperatura w miejscu pracy Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna) Zużycie energii Rozdzielczość ekranu komputera Dźwięk Sygnał wyjściowy Wymiary (szer. x gł. x wys.) Korpus Z podstawą Ciężar (z podstawą) Uwagi dotyczące warunków pracy Temperatura w miejscu pracy Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

Obrót na podstawie (w lewo i w prawo) (LE32S8, LE37S8, LE40S8, LE46S8)

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia. Niniejsze urządzenie jest urządzeniem cyfrowym klasy B. Informacje dotyczące źródła zasilania można znaleźć na tabliczce znamionowej produktu.

BN68-01177B-Pol-0308.indd 38

Stronę celowo pozostawiono pustą

Nastavení položky „Měsíc”, „Datum”, „Rok”, „Hod.” nebo „minuty”
