GEBRUIKSAANWIJZING ELAN 90 DUAL FUEL OG FALCON

Gebruikshandleiding & instructies voor installatie en onderhoud

Nederlands Veiligheid voor alles

Veiligheid voor alles

De uitschuifbare grill

Koken met behulp van de timer

Het fornuis schoonmaken

Het fornuis verplaatsen

Toegankelijke delen worden bij gebruik heet. Houd kinderen uit de buurt om te voorkomen dat ze zich verbranden. Net als mensen heeft ook uw fornuis behoefte aan schone, frisse lucht. De vlammen van de branders geven gassen, hitte en vocht af. Zorg ervoor dat de keuken goed geventileerd is: houd bestaande ventilatiegaten open of installeer een aangedreven afzuigkap die de dampen naar buiten toe afvoert. Indien u gedurende lange tijd meerdere branders van het fornuis tegelijk gebruikt, dient u een raam open te zetten of een ventilator aan te zetten. Meer informatie vindt u in de Aanwijzingen voor de installatie. Indien u nog nooit een gasfornuis hebt gebruikt, wordt u aangeraden allereerst het gedeelte ‘Algemene veiligheidsvoorschriften ’ te lezen. Hieronder volgt een aantal algemene richtlijnen voor het veilig gebruik van het gasfornuis

Gas en elektriciteit aan

Algemene veiligheidsvoorschriften

Onderhoud en reserveonderdelen

Controleer of de gasvoeding en de stroomvoeding aangesloten en ingeschakeld zijn. Het fornuis gebruikt stroom.

Vreemde geuren De eerste keer dat u het fornuis gebruikt, geeft het wellicht een lichte geur af. Dit verdwijnt na korte tijd. Voordat u het fornuis voor het eerst gebruikt, dient u al het verpakkingsmateriaal verwijderd te hebben. Zet de ovens op 200 °C en houd deze een uur aan om eventuele productiegeuren te verdrijven. Voordat u de grill voor het eerst gebruikt, dient u de grill 30 minuten te laten lopen met de grillpan helemaal naar achteren op zijn plaats geduwd en de grilldeur open. Zorg dat er voldoende buitenlucht de kamer in komt, door bijvoorbeeld de ramen te openen of de afzuigkap aan te zetten. We raden aan dat mensen met ademhalingsproblemen of een allergie het gebied tijdens deze actie even verlaten.

Ombouwen voor gebruik met een andere gassoort 54 Schakelschema

Ombouwen voor gebruik met een andere gassoort 58

Installatie Indien het apparaat verkeerd wordt geïnstalleerd, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig, en kunt u vervolgd worden Dit apparaat dient in overeenstemming met de geldende voorschriften en uitsluitend in een goed geventileerde ruimte te worden geïnstalleerd. Lees de gebruiksaanwijzing voordat u dit apparaat installeert of gebruikt.

Kookplaatbranders De tekening bij de knoppen geeft aan welke brander de betreffende knop regelt. De branders zijn elk voorzien van een speciale veiligheidsmechanisme dat de gasstroom afsluit indien de vlam uitgaat. Druk de knop in en draai hem naar de afbeelding van de grote vlam.

Nederlands Bakplaat De bakplaat past op de pannenrooster aan de linkerkant, van voor naar achteren. U kunt rechtstreeks op de plaat koken. Zet geen pannen op deze plaat. Blijf de knop ingedrukt houden zodat er gas naar de brander stroomt en druk op de ontstekingsknop of steek de brander met een lucifer aan.

De bakplaat is van een antiaanbaklaag voorzien. Metalen keukengerei (bijv. spatels) beschadigen deze laag. Gebruik keukengerei van hittebestendig plastic of hout. Zet hem niet dwars neer - dit past niet en is bovendien wankel. Zet de bakplaat niet op de wokbrander - hij past niet op het pannenrooster van de wokbrander. Plaats de bakplaat op het pannenrooster boven de kookplaatbranders. Controleer of hij stabiel is. U kunt eventueel vóór gebruik een dunne laag kookolie op de bakplaat aanbrengen. Steek de kookplaatbranders aan. Regel de vlamhoogte af naar wens. Laat de bakplaat niet langer dan 5 minuten opwarmen voordat u er eten op doet. Als u langer wacht kan de plaat beschadigen. Draai de regelknoppen naar de afbeelding van de kleine vlam om de branders lager te zetten. Laat altijd ruimte over aan de zijkanten van de bakplaat, zodat de gassen kunnen ontsnappen. Zet in geen geval twee bakplaten naast elkaar. Laat de bakplaat na gebruik afkoelen voordat u hem schoonmaakt.

Houd de knop ongeveer 10 seconden ingedrukt. Als de brander uitgaat wanneer u de knop loslaat, hebt u niet lang genoeg gewacht. Draai de knop naar de uit-stand en wacht een minuut. Probeer het dan nogmaals maar houd de knop deze keer iets langer ingedrukt. U kunt de hoogte van de vlam met behulp van de knop afregelen. De afbeelding van de kleine vlam is de laagste stand.

Wokstelling De wokstelling is speciaal ontworpen voor gebruik samen met de Professional wok van 35 cm. Deze is verkrijgbaar bij bekendere winkels. Indien u een andere wok gebuikt, zorg er dan wel voor dat hij op de stelling past. Woks zijn er in allerlei vormen en maten. Het is belangrijk dat de wok stevig op het pannenrooster staat - maar als de wok te klein is, ondersteunt de stelling hem niet goed. De stelling dient uitsluitend op de wokbrander van 3 ringen gebruikt te worden. Bij het aanbrengen van de stelling dient u te controleren of de wok goed op de voor- en achtervingers steunt en of hij stevig op het pannenrooster staat. Zorg ervoor dat de stelling stabiel is en dat de wok recht in de ring zit. De stelling wordt tijdens gebruik zeer heet. Laat hem volledig afkoelen voordat u hem aanraakt.

Zorg ervoor dat de vlammen niet onder de pan uitsteken. Met een deksel op de pan wordt de inhoud sneller gaar. Gebruik geen pannen of ketels met een holle onderkant of met een uitstekende onderrand. Het gebruik van sudderhulpmiddelen zoals matten van asbest of maas wordt AFGERADEN. Dergelijke hulpmiddelen belemmeren de werking van de brander en tasten wellicht de pannenroosters aan. Vermijd het gebruik van onstabiele en misvormde pannen die makkelijk scheef kunnen zakken, en pannen met een kleine bodem, bijv. kleine steelpannetjes, pocheerpannen. De aanbevolen minimumdiameter voor pannen is 120 mm. De maximumdiameter is 250 mm; grote pannen dienen ver uit elkaar gezet te worden. De wokbrander van 3 ringen is bedoeld om de warmte gelijkmatig te verspreiden over een groot oppervlak. Deze brander is bijzonder goed geschikt voor grote pannen en wokken. Voor kleinere pannen zijn de kleinere branders beter geschikt.

De uitschuifbare grill Voorzichtig: Tijdens gebruik van de grill worden sommige van de onderdelen die binnen bereik zijn wellicht heet. Houd jonge kinderen uit de buurt.

Nederlands Voordat u de grill voor het eerst gebruikt, dient u de grill 30 minuten te laten lopen met de grillpan helemaal naar achteren op zijn plaats geduwd en de grilldeur open. Zorg dat er voldoende buitenlucht de kamer in komt, door bijvoorbeeld de ramen te openen of de afzuigkap aan te zetten. We raden aan dat mensen met ademhalingsproblemen of een allergie het gebied tijdens deze actie even verlaten.

Laat de grill niet langer dan enkele seconden branden zonder dat de grillpan eronder staat. Voor de beste resultaten, vooral met toast, dient u de grill twee minuten voor te verwarmen met de grillpan in de bakstand. Voordat u bepaalde onderdelen van de grill verwijderd voor schoonmaken moet u ervoor zorgen dat ze afgekoeld zijn, of gebruik ovenwanten. The grillonderzetter kan worden verwijderd en het voedsel kan erop worden geplaatst terwijl u wacht tot de grill op temperatuur is. De grillpan en het grillpandraagstel kunnen gemakkelijk verwijderd worden voor reiniging. Zie het onderdeel ‘Het fornuis schoonmaken’ in deze handleiding. Zit de brede rand aan de voorkant als u de grillpan naar voren trekt? Het is belangrijk dat het bredere deel aan de voorkant zit.

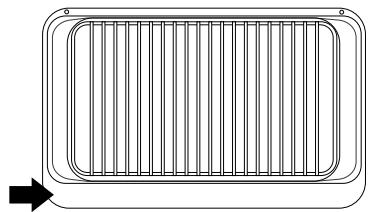

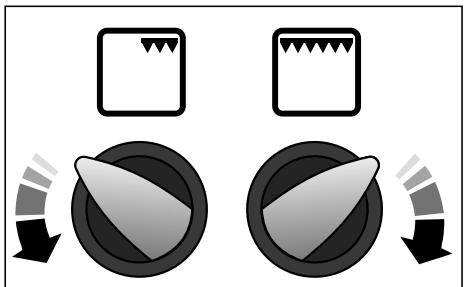

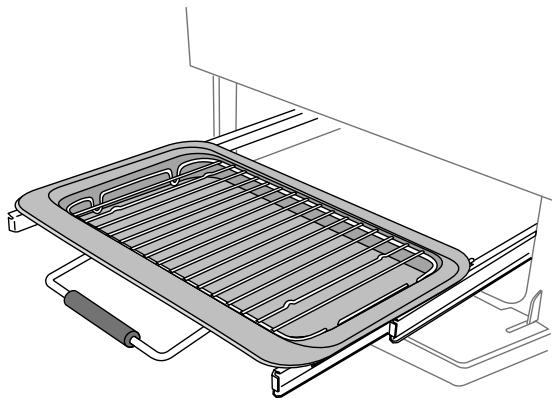

De grill gebruiken Open de grilldeur en haal het grillpandraagstel naar voren met de hendel.

De grillpan wordt zeer heet wanneer de grill aan staat. Raak de pan of onderzetter uitsluitend aan als u er zeker van bent dat hij afgekoeld is. Nadat u het eten op het grillrooster hebt geplaatst, schuift u het grilldraagstel de grillkamer in. Zorg dat u het helemaal naar binnen schuift. De grill heeft twee elementen waarmee het hele gebied van de pan verhit kan worden of alleen de rechterkant. Draai de knop naar rechts om de hele grill te verwarmen.

De ovens Het fornuis wordt heet tijdens gebruik. Zorg ervoor dat u de verhittingselementen in de oven niet aanraakt. Voordat u de ovens voor het eerst gebruikt, dient u ze een uur lang op 200 °C voor te verwarmen om eventuele productiegeuren te verdrijven. Om de geur te laten verdwijnen, moet u ervoor zorgen dat de kamer voldoende geventileerd wordt, door bijvoorbeeld de ramen te openen of de afzuigkap aan te zetten. We raden aan dat mensen met ademhalingsproblemen of een allergie het gebied tijdens deze actie even verlaten. De ovens werken alleen indien de klok op de juiste tijd is ingesteld. Raadpleeg het gedeelte ‘De klok’ voor instructies voor de tijdsinstelling. Het fornuis heeft twee verschillende ovens.

Draai hem half naar links om de rechterkant te verwarmen. Het neon waarschuwingslampje bij de grillbediening gaat aan. Voor de beste resultaten dient u de grillpan 2 minuten voor te verwarmen. Nadat u het eten op het grillpanrooster hebt geplaatst, schuift u het grilldraagstel naar binnen. Pas de hitte aan door aan de knop te draaien. Zorg dat het grilldraagstel helemaal naar binnen is geschoven. Doe in geen geval de grilldeur dicht terwijl de grill aanstaat. De grillpan kan worden omgekeerd voor een tweede grillstand.

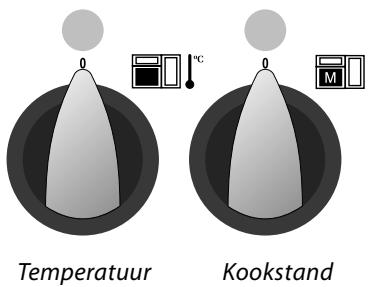

Linkeroven De linkeroven is een multifunctionele oven. Naast de ventilator en het ventilatorelement bevat deze oven tevens twee extra straalelementen: het eerste is zichtbaar boven aan de oven en het tweede zit onder de bodem van de oven. Pas op dat u het bovenelement en de elementdeflector niet aanraakt als u artikelen in de oven zet of uit de oven verwijdert. De multifunctionele oven heeft twee bedieningen: een kookstandknop en een temperatuurknop.

Nederlands grillwijze leent zich uitstekend voor dikke lappen vlees of vis, aangezien de luchtcirculering voor een minder felle hitte zorgt. Doe de ovendeur dicht tijdens het grillen, voor zuiniger energieverbruik. U zult tevens merken dat u het eten bij deze grillwijze minder nauw in de gaten hoeft te houden en minder vaak hoeft om te keren. Deze kookstand dient u voor te verwarmen. Temperatuur

Combinatieoven In deze kookstand gaat de ventilator aan om de lucht te circuleren die door het boven- en onderelement verwarmt wordt. De combinatie van een heteluchtoven en een traditionele oven (straalelementen boven en onder) maakt deze kookstand ideaal voor het bereiden van grote artikelen die lang moeten gaarkoken, bijvoorbeeld grote braadstukken. U kunt ook op twee rekken tegelijk bakken, alhoewel u de gerechten wel halverwege dient om te wisselen, aangezien de oven in deze kookstand bovenin warmer is dan onderin. Dit is een snelle, intensieve kookstand. Houd het eten goed in de gaten tot u vertrouwd bent met deze kookstand.

Stel de kookstandknop in op een kookstand. Het neonlampje boven de knop gaat branden. Draai de temperatuurknop naar de gewenste temperatuur. Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken aan en uit. De multifunctionele oven heeft veel verschillende kookstanden. U wordt aangeraden het eten goed in de gaten te houden tot u vertrouwd bent met de verschillende kookstanden. Denk eraan: niet elke kookstand is geschikt voor elk soort voedsel.

Kookstanden van de multifunctionele oven

Traditionele oven (kookelementen boven en onder) In deze kookstand gaan het bovenelement en onderelement aan. Deze kookstand leent zich bijzonder goed voor braadgerechten en voor het bakken van korstdeeg, taarten en koekjes. Het voedsel wordt op het bovenste rek sneller bruin en knapperig dan op het onderste rek, aangezien de oven in deze kookstand, net als in de kookstand ‘combinatieoven’, boven in warmer is dan onderin. Ook in deze stand moeten gerechten op verschillende rekken omgewisseld worden zodat ze gelijkmatig gaarkoken. U kunt de koele zone onder in de oven en de warme zone boven in de oven benutten om gerechten die verschillende temperaturen vereisen tegelijk te bereiden.

Ontdooien In deze stand doet de ventilator alleen koude lucht circuleren. Het straalelement gaat niet aan. Deze stand leent zich uitstekend voor het ontdooien van toetjes, slagroomgebak en vlees, vis en gevogelte. Op deze manier ontdooit het voedsel sneller en kunnen er geen vliegen bij. Leg het vlees, het gevogelte of de vis op een rek en zet er een druipplaat onder. Maak de rek en plaat na afloop goed schoon. Doe de ovendeur dicht tijdens het ontdooien. Hele kippen en grote stukken vlees dient u niet op deze wijze te ontdooien. U kunt ze beter in de koelkast doen. Gebruik de oven niet om voedsel te ontdooien als de oven warm is of als de oven ernaast in gebruik of nog warm is. Vlees, gevogelte en zuivelproducten moeten volledig ontdooid zijn voordat u ze kookt.

Grillelement In deze kookstand gaat alleen het bovenelement aan. Deze kookstand leent zich uitstekend voor het bruinen of afbakken van pastagerechten, groentegerechten met saus, of lasagne, waarbij het betreffende gerecht al heet is voordat u naar deze kookstand overschakelt.

Heteluchtoven In deze kookstand gaan de ventilator en het straalelement eromheen aan. De warmte wordt gelijkmatig door de oven verspreid, zodat u grote hoeveelheden tegelijk kunt gaarkoken. Deze kookstand is bijzonder geschikt voor het op meerdere rekken tegelijk bakken en is een goede kookstand over de hele lijn. Bij gerechten die u voorheen in een traditionele oven bereid hebt, dient u de heteluchtoven wellicht 10°C lager in te stellen. Om de oven voor te verwarmen dient u te wachten tot het lampje uit is voordat u het eten in de oven zet.

Onderelement In deze kookstand gaat alleen het onderelement aan. In deze kookstand kunt u pizza- of quichebodems een krokant korstje geven of de bodem van een pasteikorst afbakken op een lager ovenrek. Tevens kunt u de matige warmte van deze stand gebruiken om stoofgerechten in het midden van de oven langzaam gaar te koken of om borden te verwarmen. De kookstanden ‘grillelement’ en ‘onderelement’ zijn nuttige toevoegingen aan de oven en geven u de flexibiliteit om elk gerecht perfect af te bakken. U zult met enige ervaring merken hoe deze kookstanden uw kookvaardigheden helpen verbeteren.

Heteluchtgrill In deze kookstand gaan de ventilator en het grillelement aan. De warmte wordt gelijkmatiger verspreid en is minder fel dan bij een traditionele grill. Het beste resultaat kan verkregen worden door het voedsel op een rooster te leggen boven een kleiner bakblik dan een traditionele grillpan. Zo kan de lucht beter circuleren. Deze

Rechteroven De ventilator in de rechteroven zorgt voor voortdurende luchtcirculering, voor sneller en gelijkmatiger bakken. 41

Nederlands De aanbevolen kooktemperaturen liggen bij heteluchtovens doorgaans lager dan bij traditionele ovens. De bedieningsknop voor de rechteroven bevindt zich aan de rechterkant van het bedieningspaneel. Draai de temperatuurknop naar de gewenste temperatuur. Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken aan en uit.

Trek aan het rek tot de achterkant van het rek wordt tegengehouden door de aanslagen van de inschuifrichels. Til de voorkant van het rek op om de achterkant van het rek onder de aanslag door te halen. Trek het rek er vervolgens uit.

Beide ovens Denk eraan dat elk fornuis verschillend is - het is mogelijk dat de temperaturen van uw nieuwe Elan ovens afwijken van die van uw vorige fornuis. Duw de ovenrekken altijd helemaal tot achter in de oven. Bakplaten, vleespannen en dergelijke dienen in het midden van de ovenrekken in de oven te worden geplaatst. Zet de platen en schotels niet tegen de zijkanten van de oven aan, anders brandt het eten wellicht aan. De aanbevolen maximumafmetingen voor bakplaten is 340 mm bij 340 mm voor de hoofdoven en 230 mm bij 320 mm voor de grote oven, zodat het gerecht gelijkmatig bruint. Bij het bereiden van gerechten met een hoog vochtgehalte komt soms veel stoom vrij als u de ovendeur opentrekt. Ga niet te dicht bij de oven staan als u de deur opentrekt en laat de stoom wegtrekken. Zet de deur niet langer open dan noodzakelijk is als de oven aanstaat, anders worden de knoppen wellicht heet. Laat altijd ongeveer een vingerbreedte ruimte vrij tussen verschillende gerechten op hetzelfde rek. Zo kan de hitte goed circuleren rond de gerechten. De ‘Cook & Clean’ bekledingspanelen (zie ‘Het fornuis schoonmaken’) werken beter als vetspetters vermeden worden. Bij het braden van vlees dient u het vlees af te dekken. Indien u groenten aan het hete vet van een braadstuk gaat toevoegen, kunt u de groente goed uitdrogen of van een dunne laag kookolie te voorzien om spetters te vermijden. Er ontsnapt tijdens het bakken voldoende warmte uit de oven om in de grillruimte borden te kunnen verwarmen. Indien de bodem van een pastei wilt bruinen, dient u de bakplaat 15 minuten voor te verwarmen en het gerecht vervolgens in het midden van de plaat te leggen. Indien het mogelijk is dat het gerecht tijdens het bakken overkookt, zet het dan op een bakplaat.

Om een rek in de oven te schuiven, kiest u een inschuifrichel en duwt u tegen het rek tot de achterkant van het rek tegen de achteraanslag aan zit. Til de voorkant van het rek op om de achterkant van het rek onder de achteraanslagen door te halen. Duw het rek vervolgens helemaal in de oven.

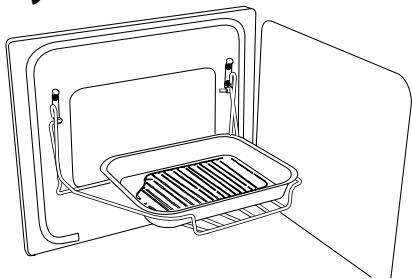

Het ‘Handyrack’ past uitsluitend op de deur van de linkeroven. Het ‘Handyrack’ heeft een maximumcapaciteit van 5,5 kg. Het ‘Handyrack’ dient uitsluitend te worden gebruikt in combinatie met de bijgeleverde vleespan die op het ‘Handyrack’ past. Andere blikken zijn wellicht onstabiel. Terwijl het ‘Handyrack’ op het hoogste rek staat, kunt u het onderste rek van de oven gebruiken om andere gerechten te bereiden. Terwijl het ‘Handyrack’ op het laagste rek staat, kunt u de tweede rekstand van de oven gebruiken om andere gerechten te bereiden.

Stoom Bij het bereiden van gerechten met een hoog watergehalte (bijv. ovenfriet) verschijnt wellicht een kleine hoeveelheid stoom bij de opening aan de achterkant van de kookplaat. Dit is heel normaal.

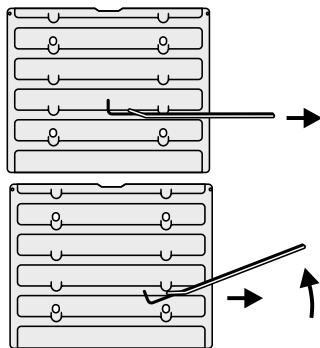

De ovenrekken van de hoofdoven De ovenrekken zijn makkelijk in en uit de oven te schuiven.

Nederlands De tijd instellen voor een bepaald gerecht (minutenteller)

U kunt het ‘Handyrack’ aanbrengen door een kant ervan op de deurhaak te plaatsen.

Draai de timerknop rechtsom naar instelling [ ], de minutenteller - u hoort een klikgeluid. Gebruik de regelknop om de tijd volgens de onderstaande afbeelding in te stellen.

Trek de andere kant uit en klem het vast aan de andere deurhaak.

Ovenrekken grote oven Draai de knop terug naar de handmatige stand [ ] om de tijd in de gaten te houden of laat hem op de minutenteller, stand [ ] staan om de tijd af te tellen.

De grote oven is voorzien van vier normale ovenrekken

De pieper annuleren als hij afgaat Draai de regelknop naar links.

en een bordenwarmer.

Gebruik hem als u de oven handmatig aangezet hebt.

In de grote oven kunt u alle vier rekken tegelijk gebruiken; maar zorg wel dat er voldoende ruimte tussen zit zodat de warme lucht goed kan circuleren.

Draai de timerknop naar de stand [ ]. Gebruik de regelknop om de tijd volgens de onderstaande afbeelding in te stellen.

De ‘stoptijd’ wordt weergegeven. Het schermpje geeft AUTO weer. Draai de timerknop naar stand ‘AUTO’. Als de kookperiode om is, gaat de pieper af. Draai de timerknop naar de verticale stand [ ] om op handmatig koken over te schakelen.

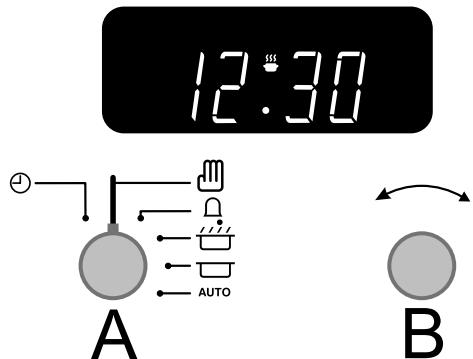

A - Timerknop, B - Regelknop

De eerste keer dat de klok aangaat, knippert ( 0.00) en ( ) afwisselend op het scherm. Om de tijd in te stellen dient u de timerknop in te drukken in naar de afbeelding van een klok [ ] te draaien. Draai ondertussen de regelknop naar links of rechts tot de klok de juiste tijd weergeeft. Denk eraan dat het een 24-uursklok is. Laat de timerknop los en hij springt terug naar de verticale, handmatige ovenstand.

De oven automatisch in- en uitschakelen Voordat u de timer instelt, moet u aan twee tijden denken. De ‘kookperiode’, ofwel hoe lang u de oven aan wilt hebben. De ‘stoptijd’, ofwel wanneer u de oven wilt laten uitschakelen. U kunt geen starttijd instellen - deze wordt automatisch bepaald aan de hand van de ingestelde kookperiode en stoptijd. 43

Nederlands Draai de timerknop richting het kloksymbool [ ] en houd deze ongeveer 8 seconden ingedrukt. ‘On’ verschijnt op het display.

Draai de timerknop naar stand [ ]. Gebruik de regelknop om de ‘kookperiode’ in te stellen volgens de onderstaande afbeelding.

Houd de timerknop ingedrukt op het kloksymbool [ ] en draai de instelknop rechtsom tot het sleutelsymbool [ ] en ‘Of’ op het display te zien zijn. Laat de knoppen los. De ovens zijn nu vergrendeld. Na een paar seconden is op het display weer de actuele tijd te zien, evenals het sleutelsymbool.

Draai de timerknop naar stand [ ]. Het schermpje toont de huidige tijd alsmede de ingestelde ‘kookperiode’. Gebruik de regelknop om de gewenste ‘stoptijd’ in te stellen volgens de onderstaande afbeelding.

Afzetten van de sleutelvergrendeling Draai de timerknop richting het kloksymbool [ ] en houd deze ongeveer 8 seconden ingedrukt. ‘Of’ verschijnt op het display. De ‘stoptijd’ wordt weergegeven. Het schermpje geeft AUTO weer. Stel de oven(s) in op de gewenste temperatuur. (Vergeet niet om een kookstand in te stellen bij gebruik van de multifunctionele oven.) Draai de timerknop naar stand ‘AUTO’. Als de kookperiode om is gaat de pieper af. Draai de timerknop naar de verticale stand [ ] om op handmatig koken over te schakelen. Als u niet thuis bent stopt de pieper na enige tijd vanzelf. Als u thuis komt, draai de timerknop naar de verticale stand [ ] om op handmatig koken over te schakelen.

Houd de timerknop ingedrukt op het kloksymbool [ ] en draai de instelknop rechtsom tot het sleutelsymbool [ ] van het display verdwijnt en ‘On’ te zien is. Laat de knoppen los. Na een paar seconden is de actuele tijd op het display te zien.

Het schermpje geeft AUTO weer, u wilt handmatig koken.

De ovens kunnen nu weer gewoon gebruikt worden.

U kunt automatische of minutentellerinstellingen annuleren door de timerknop even terug te draaien naar de afbeelding van een klok [ ] en dan los te laten.

Koken met behulp van de timer

Speciale kenmerken klok

Met behulp van de timer kunt u één of beide ovens automatisch in- en uitschakelen. Dezelfde start- en stoptijd zijn van toepassing op beide ovens maar de temperatuur kan wel apart worden ingesteld per oven. Indien u een van de ovens wilt inschakelen terwijl de timer voor automatisch koken is ingesteld, moet u eerst wachten tot de timer de oven(s) ingeschakeld heeft. Vervolgens kunt u de oven(s) op de normale wijze handmatig instellen. Met behulp van de timer kunt u de oven op elke gewenste tijd binnen de daaropvolgende periode van 24 uur aan laten gaan.

Sleutelvergrendeling Als de sleutelvergrendeling geactiveerd is, kan men als gewoon de klok bedienen, maar is de oven vergrendeld en gaat deze niet aan. Dit betekent dat uw kind een bakprogramma kan kiezen maar dat het programma niet geactiveerd wordt en dat de oven niet aan gaat. Activeren van de sleutelvergrendeling Zorg ervoor dat de klok op de handmatige stand staat en annuleer eventuele actieve programma’s.

Nederlands Indien u meerdere gerechten wilt bereiden, dient u gerechten te kiezen die ongeveer even lang duren. U kunt de kooktijd voor een bepaald gerecht echter verlengen door een kleine container te gebruiken en deze in aluminiumfolie te wikkelen, of juist verkorten door een kleinere hoeveelheid te bereiden of een grotere container te gebruiken. Indien het lang duurt voordat de automatische kookperiode aanvangt, dienen snel bedervende voedselproducten zoals varkensvlees of vis te worden vermeden, vooral bij warm weer. Plaats geen warm eten in de oven. Gebruik de oven niet indien deze reeds warm is. Gebruik de oven niet indien de oven ernaast warm is. Indien het lang duurt voordat de automatische kookperiode aanvangt, dient u het gebruik van wijn en bier te vermijden, aangezien ze kunnen gisten. Indien u room gebruikt, dient u dit pas toe te voegen vlak voordat u het gerecht opdient, aangezien het kan stollen. Aangezien verse groenten over een lange periode kunnen verkleuren dient u ze met een laag gesmolten vet te bedekken of onder te dompelen in een oplossing van citroensap en water. Bij vruchtentaarten, custardtaarten en andere soortgelijke gerechten met iets vloeibaars op ongebakken deeg mag het niet te lang duren voordat de automatische kookperiode aanvangt. Gerechten die resten gekookt vlees of gevogelte bevatten dient u niet automatisch te koken indien het lang duurt voordat de automatische kookperiode aanvangt. Bij het koken van heel gevogelte dient u het gevogelte volledig te ontdooien voordat u het in de oven plaatst. Controleer of het vlees of het gevogelte helemaal gaar is voordat u het opdient.

GEBRUIK IN GEEN GEVAL BIJT- OF SCHUURMIDDELEN AANGEZIEN DEZE HET OPPERVLAK KUNNEN AANTASTEN.

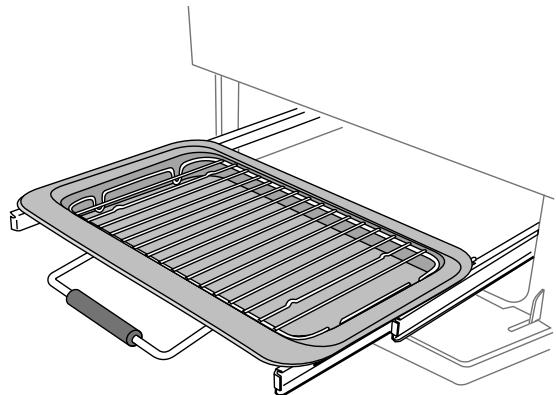

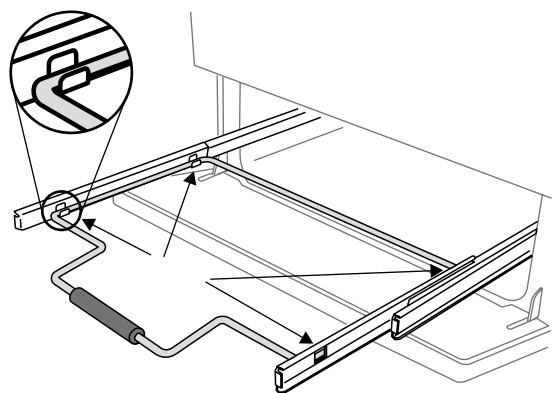

Uitschuifbare grill Voordat u bepaalde onderdelen van de grill verwijderd voor schoonmaken moet u ervoor zorgen dat ze zijn afgekoeld. De grillpan dient met warm zeepwater te worden afgewassen. Indien de grillpan voor vlees of voor ander aankoekend eten is gebruikt, dient u de grillpan direct na gebruik enkele minuten in de week te zetten in de gootsteen. Gebruik een nylon borstel om hardnekkig vuil van de pan te verwijderen. U kunt de grillpan ook in de vaatwasser reinigen. U verwijdert de steun voor de grillpan door deze naar voren te trekken.

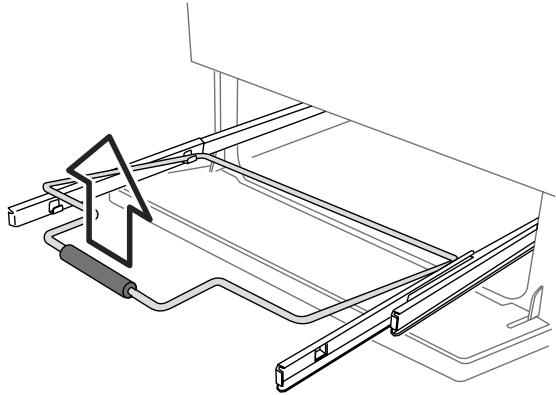

Til de grillpan uit de steun. De steun zit aan de zijrails vast met twee klemmen aan elke kant.

Het fornuis schoonmaken Sluit altijd eerst de stroom af voordat u het fornuis grondig schoonmaakt. Denk eraan dat u het na afloop weer aansluit. Gebruik in geen geval verfafbijtmiddelen, soda, bijtmiddelen, biologische poeders, bleek, bleekmiddelen met chloor, ruwe schuurmiddelen of zout. Meng geen verschillende schoonmaakmiddelen door elkaar - dit leidt wellicht tot gevaarlijke reacties. Indien u het fornuis wilt verplaatsen om te kunnen schoonmaken, raadpleeg dan het gedeelte ‘Het fornuis verplaatsen’. Alle delen van het fornuis kunnen met warm zeepwater worden schoongemaakt. Pas echter op dat het zeepwater niet bij het fornuis naar binnen sijpelt.

Voor beide kanten ondersteunt u de zijrail met uw ene hand en tilt u de steun met uw andere hand van de zijklemmen af.

Kookplaatbranders U kunt de branderkoppen en -kappen verwijderen om ze schoon te maken. Zorg ervoor dat ze goed droog zijn voordat u ze weer aanbrengt.

Bakplaat Maak de bakplaat altijd schoon na gebruik. Laat hem volledig afkoelen voordat u hem verwijdert. Dompel de bakplaat onder in warm zeepwater. Gebruik een zachte doek of, voor hardnekkige vlekken, een nylon afwasborstel.

Voor de veiligheid duwt u de zijrails weer terug in de grill.

Nederlands Als u de bekleding hebt verwijderd, kunt u het emaille aan de binnenkant van de oven schoonmaken. Breng na afloop eerst de zijpanelen aan. Zorg ervoor dat u het bovenpaneel van de oven met de gleuf aan de voorkant aanbrengt.

De zijrails kunnen verwijderd worden zodat u de grill makkelijker kunt reinigen. Haal ze van de haken aan de zijkanten van de grill.

De grote oven Om de zijkanten van de oven schoon te maken, dient u eerst de inschuifrichels los te haken en te verwijderen. U kunt de schuiven reinigen met een zachte doek en een mild reinigingsmiddel. Gebruik geen schuurmiddelen. Plaats de zijrails NIET in de vaatwasser. Als u klaar bent, haakt u de zijrails weer aan de zijkanten van de grill. U plaatst de steun weer door de zijrails naar voren te trekken en de steun weer op elke kant erop te laten rusten waarna u de steun in de zijrails drukt. Zet de grillpan terug.

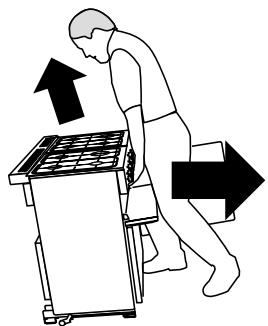

Het fornuis verplaatsen Sluit de stroom af. Het fornuis is zwaar en dient wellicht door twee mensen te worden opgetild. Het fornuis is voorzien van twee nivelleerwieltjes aan de achterkant en twee stelvoeten die naar beneden kunnen worden gedraaid aan de voorkant. Doe de deur van de grill en de rechteroven open zodat u goed kunt vasthouden aan de onderkant van het bedieningspaneel terwijl u de oven verplaatst. Til de voorkant van het fornuis iets op en trek het naar voren. Houd de oven tijdens het verplaatsen niet vast aan de deurhendels of bedieningsknoppen.

Bedieningspaneel en ovendeuren Gebruik voor de beste resultaten wasvloeistof. Gebruik voor het schoonmaken van het bedieningspaneel en de bedieningsknoppen een zachte, in warm zeepwater gedrenkte, en uitgewrongen doek. Pas daarbij wel op dat het water niet bij het fornuis naar binnen sijpelt. Neem het oppervlak af met een schone, vochtige doek en poets het droog met een droge doek. Maak de ovendeuren schoon met een zachte, in warm zeepwater gedrenkte, en uitgewrongen doek.

Hoofdoven De hoofdoven is voorzien van demonteerbare panelen met een speciale emaillelaag die gedeeltelijk zelfreinigend is. De laag beschermt de bekleding niet volledig tegen krassen maar beperkt de handmatige reiniging wel tot een minimum. De ‘Cook & Clean’ panelen werken beter boven 200°C. Indien u de oven meestal op een lagere temperatuur gebruikt, dient u zo af en toe de panelen te verwijderen en met een pluisvrije doek en warm zeepwater af te nemen. Droog de panelen vervolgens af en breng ze weer aan. Stel de oven dan in op 200°C en laat hem een uur aanstaan. Zo zorgt u ervoor dat de ‘Cook & Clean’ panelen goed blijven werken. Gebruik geen staalwol (of andere stoffen die wellicht krassen op het oppervlak maken). Gebruik geen ovenreinigingsdoekjes.

Verplaats de oven stukje bij stukje en controleer telkens of de gasslang niet is blijven haken. Zorg tijdens het verplaatsen van het fornuis telkens dat de stroomkabel en de gasleiding voldoende speling hebben. Indien het fornuis van een stabiliteitsketting voorzien is, dient u deze los te koppelen terwijl u het fornuis er voorzichtig uit trekt. Vergeet niet om de ketting na afloop weer aan te brengen. Als u het fornuis weer op zijn plaats zet, dient u wederom te controleren of de stroomkabel en de gasleiding niet blijven haken.

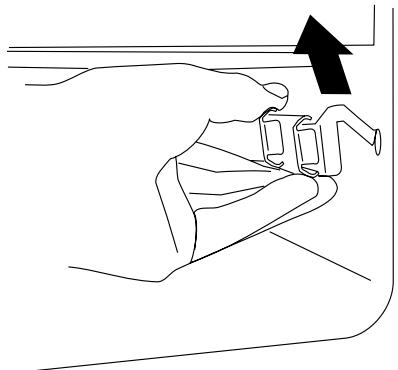

De ovenbekleding verwijderen Een aantal van de bekledingspanelen zijn demonteerbaar zodat u de panelen en achter de panelen kunt schoonmaken. Verwijder eerst de rekken. De zijpanelen van de oven zitten vast met vier bevestigingsschroeven. U hoeft de schroeven er niet uit te draaien om de ovenbekledingspanelen te kunnen verwijderen. Til de zijpanelen op en schuif ze van de schroeven af. Trek ze dan naar voren.

Problemen oplossen Er komt stoom uit de oven Bij het koken van voedselproducten met een hoog watergehalte (bijv. ovenfriet), komt er wat stoom uit de opening aan de achterkant. Wees voorzichtig als u de ovendeur opentrekt, aangezien er soms veel stoom vrijkomt. Ga niet te dicht bij de oven staan en laat de stoom wegtrekken. 46

Nederlands De ovenventilator maakt geluid

De oven gaat niet aan bij automatisch koken

De toon van de ovenventilator verandert soms naarmate de oven opwarmt - dat is heel normaal.

Is de timer goed ingesteld maar is de ovenknop per ongeluk uit blijven staan? Indien u de multifunctionele oven gebruikt, hebt u een kookstand ingesteld? Verschijnt het sleutelsymbool [ ] op het display? Zie het onderdeel ‘De klok’ in de handleiding voor meer informatie over de sleutelvergrendeling van de klok.

De knoppen worden heet als ik de oven of de grill gebruik. Kan ik dit voorkomen? Ja, de knoppen worden heet door de hitte die uit de oven of de grill opstijgt. Doe de ovendeur dicht. Plaats de grillpan tijdens gebruik helemaal achterin, zodat hij tegen de achteraanslag aan zit.

De oventemperatuur stijgt naarmate het fornuis veroudert

Indien er een probleem is met de installatie, en de oorspronkelijke installateur kan het niet komen repareren, wie betaalt de kosten dan?

Indien het niet helpt of slechts tijdelijk helpt als u de ovenknop lager zet, hebt u wellicht een nieuwe thermostaat nodig. De thermostaat dient door een onderhoudstechnicus te worden geïnstalleerd.

U betaalt de kosten. Onderhoudsbedrijven rekenen voor het rechtzetten van het werk van de oorspronkelijke installateur. Het is in uw voordeel om de oorspronkelijke installateur in te schakelen.

De grill werkt niet goed Gebruikt u de met het fornuis bijgeleverde pan en treeft? Zet u de pan neer op de inschuifrichels, en niet op de onderkant van de grillruimte? Is de grillplaat helemaal tot aan de aanslag teruggeduwd? Zit de brede rand aan de voorkant als u de grillpan naar voren trekt? Het is belangrijk dat het bredere deel aan de voorkant zit.

Het eten kookt te langzaam, te snel of brandt aan De kooktijden van deze oven wijken wellicht af uw vorige oven. U kunt de temperatuur naar eigen smaak aanpassen om de gewenste resultaten te bereiken. Probeer het eens op een hogere temperatuur. Zit het bovenpaneel van de oven op zijn plaats?

Het ovenlicht werkt niet Het lampje is wellicht doorgebrand. Lampjes (vallen niet onder de garantie) zijn verkrijgbaar bij de betere elektrische winkel. Vraag om een lampje van 15 W, 230 V, met edisonfitting, VOOR OVENS. Het moet een speciaal lampje zijn, dat hittebestendig is tot aan 300 °C. Doe de ovendeur open en verwijder het ‘Handyrack’ (indien aangebracht) en de ovenrekken.

Het eten wordt niet gelijkmatig gaar in de oven De aanbevolen maximumafmetingen voor bakplaten is 340 mm bij 340 mm voor de hoofdoven en 230 mm bij 320 mm voor de grote oven, zodat het gerecht gelijkmatig bruint . Indien u een groot gerecht bereidt, moet u het tijdens het koken omdraaien. Indien u twee rekken gebruikt, dient u voor voldoende tussenruimte te zorgen, zodat de warmte goed kan circuleren. Plaats de bakplaat altijd op het midden van het ovenrek. Controleer of de deurzegel beschadigd is en of de deurgrendel dusdanig is ingesteld, dat de deur stevig tegen de zegel aan wordt gehouden. Indien u een kom met water op het ovenrek plaatst, dient het waterpas te staan. (Indien het bijvoorbeeld achteraan dieper is, dient u de achterkant van het fornuis omhoog te brengen of de voorkant te laten zakken.) Indien het fornuis niet waterpas staat, dient u de leverancier te raadplegen om het te laten bijstellen.

Sluit de stroom af Draai de lampafscherming tegen de klok in om het eraf te draaien. Draai het oude lampje eruit. Draai het nieuwe lampje erin en draai de lampafscherming er weer op. Sluit de stroom aan en controleer of het lampje gaat branden.

De kookplaatontsteking of kookplaatbranders storen Is de stroom aangesloten? Brandt het klokje? Zo niet, dan is er wellicht iets mis met de stroomvoeding. Zit er vuil op de ontstekingselektrode of de sleuven van de branders? Zijn de branderkappen goed aangebracht?

De kookplaatbranders gaan niet aan Indien een van de of alle kookplaatbranders niet aangaan, dient u te controleren of u de onderdelen goed teruggeplaatst hebt toen u ze verwijderd hebt om het fornuis af te nemen of schoon te maken. Controleer of de gastoevoer in orde is. U kunt dit doen door te controleren of uw andere gasapparaten goed werken. Gaan de branders branden als u de knop indrukt? Zo niet, controleer dan de voeding - brandt het klokje?

De oven gaat niet aan als ik hem handmatig aanzet Indien u de multifunctionele oven gebruikt, hebt u een kookstand ingesteld? Is de stroom aangesloten? Brandt het klokje? Zo niet, dan is er wellicht iets mis met de stroomvoeding. Staat het fornuis aan bij de scheidingsschakelaar? Verschijnt het sleutelsymbool [ ] op het display? Zie het onderdeel ‘De klok’ in de handleiding voor meer informatie over de sleutelvergrendeling van de klok. 47

Nederlands Algemene veiligheidsvoorschriften Dit apparaat dient door een bevoegd persoon te worden geïnstalleerd in overeenstemming met de aanwijzingen voor de installatie, De installatie dient aan de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf te voldoen.

Indien u gas ruikt Geen stroomschakelaars aan- of uitzetten Niet roken Geen open vuur gebruiken Het gas niet uitzetten bij de meter of cilinder Doe de deuren en ramen open om het gas te laten ontsnappen Bel het gasbedrijf. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Indien het voor andere doeleinden wordt gebruikt, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig. Bij het gebruik van een gasfornuis komt er warmte en vocht vrij in de ruimte waarin het fornuis wordt gebruikt. Zorg ervoor dat de keuken goed geventileerd is: houd bestaande ventilatiegaten open of installeer een mechanische ventilator (mechanische afzuigkap). Indien u het fornuis gedurende lange tijd gebruikt, is wellicht aanvullende ventilatie nodig. Zet bijvoorbeeld een raam open. Gebruik eventueel aangebrachte luchtverversers of afzuigkappen. Het fornuis mag uitsluitend worden gerepareerd door een bevoegd onderhoudstechnicus en er mogen uitsluitend goedgekeurde reserveonderdelen worden gebruikt. Vraag de installateur om u de bedieningsschakelaar van het fornuis te laten zien. Markeer de schakelaar zodat u hem makkelijk kunt vinden. Voordat er met schoonmaken of onderhoudswerk wordt begonnen, dient u het fornuis altijd eerst te laten afkoelen en de stroom af te sluiten, tenzij de handleiding iets anders aangeeft. Alle onderdelen van het fornuis kunnen heet worden en blijven na het koken een tijd heet. Wees voorzichtig bij het aanraken van het fornuis. Om de kans op brandwonden zoveel mogelijk te beperken, dient u altijd te controleren of de bedieningsknoppen uitstaan en of het fornuis is afgekoeld voordat u het fornuis schoonmaakt. Gebruik droge ovenwanten indien mogelijk. Bij gebruik van vochtige wanten kunt u zich aan de stoom branden als u een heet oppervlak aanraakt. Bedien het fornuis niet met natte handen. Gebruik geen handdoeken of andere dikke doeken in plaats van een ovenwant. Dergelijke doeken kunnen vuur vatten indien ze met een heet oppervlak in aanraking komen. Wees voorzichtig bij het schoonmaken. Indien u een natte spons of doek gebruikt om gemorste resten van een heet oppervlak af te vegen, dient u op te passen dat u zich niet aan de stoom brandt. Sommige schoonmaakmiddelen veroorzaken schadelijke dampen wanneer ze met hete oppervlakken in aanraking komen. 48

Gebruik geen onstabiele steelpannen en laat de steel nooit aan de voorkant van de kookplaat uitsteken. Zorg ervoor dat baby’s, peuters en jonge kinderen te allen tijde uit de buurt van het fornuis blijven. Laat kinderen niet op het fornuis zitten of staan. Leer ze om niet met de knoppen of andere delen van het fornuis te spelen. Berg voorwerpen die voor kinderen van belangstelling zijn niet op in kasten boven het fornuis - klimmen op het fornuis kan tot ernstige verwondingen leiden. Maak uitsluitend de in deze handleiding vermelde onderdelen schoon. Omwille van de hygiëne en de veiligheid dient het fornuis te allen tijde schoon te worden gehouden aangezien vet en andere resten vuur kunnen vatten. Zorg ervoor dat het fornuis op een veilige afstand van brandbare wandbekledingen en gordijnen en dergelijke staat. Gebruik geen spuitbussen in de buurt van het fornuis terwijl het fornuis aanstaat. Bewaar en gebruik geen brandbare stoffen en ontvlambare vloeistoffen in de buurt van het fornuis. Probeer vetbranden niet met water te doven. Pak brandende pannen nooit op. Draai de bedieningsknoppen uit. Doof de vlammen door de pan volledig af te dekken met een deksel van de juiste maat of met een bakplaat. Gebruik een universeel poeder- of schuimblusapparaat, indien beschikbaar. Laat het fornuis zonder toezicht aanstaat op een hoge temperatuur. Overkokende pannen kunnen rook veroorzaken en gemorst vet kan vuur vatten. Draag geen loszittende of -hangende kleding tijdens gebruik van het fornuis. Wees voorzichtig als u iets uit kasten boven de kookplaat pakt. Brandbare stoffen kunnen vuur vatten indien ze met een heet oppervlak in aanraking komen en kunnen ernstige brandwonden veroorzaken. Pas op bij het verwarmen van vet en olie, aangezien het vlam kan vatten als het te heet wordt. Gebruik een frituurthermometer, indien mogelijk, om te voorkomen dat het vet boven het rookpunt wordt verhit. Laat frituurpannen nooit zonder toezicht aanstaan. Verwarm vet altijd langzaam en onder toezicht. Frituurpannen dienen slechts voor een derde vol vet te zitten. Indien u teveel vet in de pan doet, kan de pan overstromen wanneer u er eten bij doet. Indien u verschillende soorten olie of vet combineert bij het frituren, dient u de olie te vermengen voordat u het verhit, of, in het geval van vet, terwijl het smelt. Het voedsel dat u gaat frituren dient zo droog mogelijk te zijn. De rijp op diepvriesproducten of het vocht op verse voedselproducten kunnen het hete vet doen bruisen en overstromen. Wanneer u op hoge of gemiddelde temperaturen frituurt, dient u het vet goed in de gaten te houden zodat het niet overstroomt of oververhit. Probeer nooit om pannen met heet vet te verplaatsen, vooral geen frituurpannen. Wacht tot het vet is afgekoeld. Terwijl de gril aanstaat dient u de bovenkant van het rookkanaal (de sleuf aan de achterkant van het fornuis) niet te gebruiken om borden of schalen op te warmen, theedoeken te drogen of boter zacht te maken.

Nederlands Bij gebruik van elektrische apparaten in de buurt van het fornuis, dient u op te passen dat het snoer van het apparaat niet in aanraking komt met de kookplaat. Pas op dat er geen water bij het fornuis naar binnen sijpelt. Alleen schalen van bepaalde soorten glas, glaskeramiek, aardewerk en andere verglaasde schalen of kommen zijn geschikt voor gebruik op de kookplaat; andere soorten kunnen breken als gevolg van de plotselinge temperatuurverandering. Laat mensen niet op het fornuis klimmen of staan, of eraan hangen. Dek de rekken, de bekleding en het bovenpaneel van de oven niet af met aluminiumfolie. Verwarm in geen geval ongeopende voedselcontainers. De drukopbouw kan de container doen stukbarsten, hetgeen letsel kan veroorzaken. Het fornuis is uitsluitend bedoeld voor het bereiden van voedsel en mag niet voor andere doeleinden worden gebruikt. De oven dient NIET te worden gebruikt om de keuken te verwarmen. Dit is niet alleen een verspilling van het gas, maar kan bovendien tot oververhitting van de bedieningsknoppen leiden. Laat de ovendeur NIET langer dan noodzakelijk openstaan terwijl de oven aanstaat. De specificatie van dit fornuis dient niet te worden gewijzigd. Dit apparaat is zwaar, wees voorzichtig bij het tillen. Zorg ervoor dat de bedieningsknoppen uitstaan als het fornuis in gebruik is.

Dual Fuel (twee soorten brandstof) Naam en kleur apparaat*

Elan 90 Serienummer apparaat* Naam en adres winkel

Aankoopdatum Naam en adres installateur

Installatiedatum * Deze gegevens staan op het gegevensplaatje van het apparaat aangegeven.

In geval van problemen In het onwaarschijnlijke geval dat er zich een probleem voordoet met het apparaat, dient u eerst de rest van dit boekje te raadplegen, met name het gedeelte ‘Problemen oplossen’, om te controleren of u het apparaat op de juiste manier gebruikt. Indien u nog steeds problemen hebt, neem dan contact op met de winkel.

Onderhoud en reserveonderdelen Vul de onderstaande gegevens over het apparaat in en bewaar ze op een veilige plaats voor het geval u ze in de toekomst nodig hebt. Deze gegevens helpen ons om uw apparaat nauwkeurig te identificeren, zodat we u beter kunnen helpen. Als u de gegevens nu invult, scheelt dat tijd en ongemak mocht er zich later een probleem met het apparaat voordoen. Bovendien kan het nuttig zijn samen met deze folder de aankoopbon te bewaren. Het kan zijn dat u om de bon gevraagd wordt als er iemand langskomt in verband met de garantie.

Let op Indien de garantieperiode van het apparaat verstreken is, brengt onze onderhoudsleverancier u wellicht in rekening. Indien u een technicus inroept en de storing valt niet onder de verantwoordelijkheid van de fabrikant, is onze onderhoudsleverancier gerechtigd u hiervoor in rekening te brengen. Indien u er niet bent op de afgesproken tijd, kunt u daarvoor in rekening worden gebracht.

Buiten de garantie Wij bevelen aan onze apparaten gedurende de gebruiksduur regelmatig te onderhouden om de beste resultaten en efficiëntie te verkrijgen. Het onderhoudswerk dient uitsluitend door technisch bedreven en daartoe bevoegd personeel te worden verricht.

Reserveonderdelen Voor de beste resultaten en een veilige werking dienen uitsluitend originele reserveonderdelen te worden gebruikt. Gebruik geen opgeknapte of niet-goedgekeurde gasregelingsonderdelen. Raadpleeg de winkel.

Nederlands Installatie

van het raam. Het fornuis dient niet te worden geïnstalleerd in zitslaapkamers met een volume van onder 20 m³. Indien het fornuis in een kamer met een volume van onder 5 m³ wordt geïnstalleerd, is een ventilatiekanaal met een effectief oppervlak van 100 cm² vereist; indien het wordt geïnstalleerd in een kamer met een volume van 5 m³ t/m 10 m³, is een ventilatiekanaal met een effectief oppervlak van 50 cm² vereist; en kamers met een volume van boven 11 m³ vereisen geen ventilatiekanaal. Indien de kamer echter is voorzien van een buitendeur, is een ventilatiekanaal niet noodzakelijk, zelfs indien het volume tussen 5 m³ en 10 m³ ligt. Indien er in de kamer tevens andere apparaten staan, die gas verbruiken, is wellicht meer ventilatie vereist.

Het apparaat is geleverd als: G 20 20 millibar CAT II 2H3+ CAT II 2E3+ Het dient te worden omgebouwd om als CAT I2L of CAT I 3B/P te werken. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Indien het voor andere doeleinden wordt gebruikt, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig. Lees op het gegevensplaatje van het apparaat af voor welke gassoort het fornuis is ingesteld.

Het fornuis plaatsen Het fornuis mag in een keuken of open keuken worden geïnstalleerd, maar NIET in kamers met een bad of douche. OPMERKING: Apparaten die geschikt zijn voor gebruik op vloeibaar gas (LPG), mogen niet worden geïnstalleerd in kamers of binnenruimten onder de begane grond, bijv. op de kelderverdieping. Om het fornuis correct te kunnen installeren is de volgende apparatuur noodzakelijk:

Ombouwen Het apparaat is geleverd als: G 20 20 millibar CAT II 2H3+ CAT II 2E3+ CAT II 2E3B/P Met het fornuis wordt een ombouwset bijgeleverd, zodat het kan worden omgebouwd voor gebruik met andere gassoorten. Indien het apparaat dient te worden omgebouwd voor gebruik met een andere gassoort, raden we aan dit vóór de installatie te doen. Raadpleeg het gedeelte ‘Ombouwen’ van de handleiding voor meer informatie.

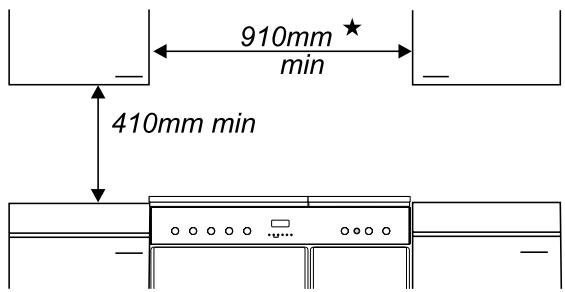

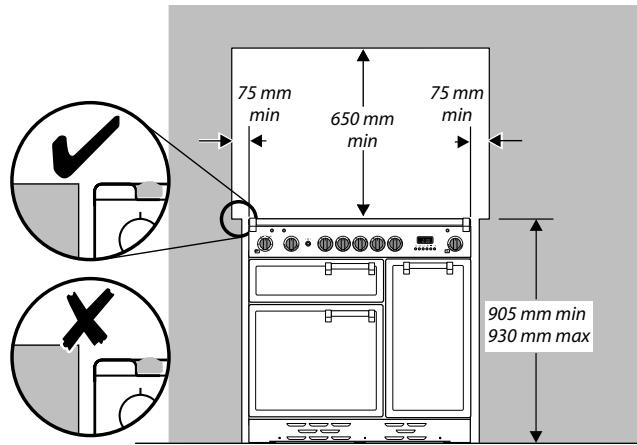

Het fornuis plaatsen Op de afbeeldingen zijn de vereiste minimumafstanden tussen het fornuis en de aangrenzende oppervlakken aangegeven.

Veiligheidsvoorschriften/-vereisten

ArtNo.090-0028 - 90 cooker min spacing GENERIC Het apparaat dient door een bevoegd persoon te worden geïnstalleerd. De installatie dient overeen te komen met de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf. Lees de gebruiksaanwijzing voordat u het apparaat installeert of gebruikt. Het is in uw eigen belang en in het belang van de veiligheid om alle gasapparaten door bevoegd personeel te laten installeren. Indien het apparaat verkeerd wordt aangesloten, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig, en kunt u vervolgd worden. Controleer vóór de installatie of het fornuis geschikt is voor uw gassoort en voedingsspanning. Kijk op het gegevensplaatje. Het apparaat kan worden omgebouwd voor gebruik met andere gassoorten. Installeer het apparaat in een goed geventileerde ruimte.

905 mm min 930 mm max

De kookplaat moet gelijk aan of hoger liggen dan het aangrenzende werkoppervlak. Boven het niveau van de kookplaat moet er aan elke kant een ruimte van 75 mm zijn tussen het fornuis en het aangrenzende verticale oppervlak. Bij niet-brandbare oppervlakken (bijvoorbeeld ongeverfd metaal of keramische tegels) is de minimumafstand 25 mm. Er moet een ruimte van minimaal 650 mm zitten tussen de top van de kookplaat en een horizontaal brandbaar oppervlak.

Ventilatie Het apparaat is niet op een afvoerinrichting voor verbrandingsproducten aangesloten. Het dient in overeenstemming met de huidige installatievereisten te worden geïnstalleerd en aangesloten. Er dient met name aandacht te worden besteed aan de relevante voorschriften met betrekking tot de ventilatie. De plaatselijke voorschriften betreffende ventilatie dienen te worden nagekomen, maar enkel als minimum. Alle kamers moeten voorzien zijn van een raam dat open kan of iets soortgelijks, en sommige kamers moeten tevens van een permanent ventilatiekanaal zijn voorzien, afgezien 50

Om de voeten aan de voorkant in te stellen dient u het fornuis met behulp van de wieltjes aan de achterkant op te tillen of te laten zakken.

*Afzuigkappen dienen in overeenstemming met de aanwijzingen van de betreffende fabrikant te worden geïnstalleerd. Oppervlakken van meubels en muren aan de zij- en achterkant van het fornuis moeten bestand zijn tegen hitte, spatten en stoom. Vooral bepaalde soorten keukenmeubels van vinyl of laminaat zijn slecht tegen hitte en verkleuring bestand. Wij kunnen geen aansprakelijkheid aanvaarden voor schade die veroorzaakt wordt door normaal gebruik van het fornuis aan materiaal dat delamineert of verkleurt bij temperaturen van minder dan 65°C boven de kamertemperatuur. Omwille van de veiligheid mag direct achter het fornuis geen gordijn worden opgehangen. We bevelen aan tussen de kasten een tussenruimte van 910 mm te laten zodat u het fornuis kunt verplaatsen. Indien het fornuis tegen de keukenkastjes aan wordt ingebouwd, dient u het fornuis aan de ene kant tegen de kast aan te plaatsen en aan te sluiten en dan pas de kast aan de andere kant op zijn plaats aan te brengen. Bouw het fornuis niet helemaal in; het moet mogelijk blijven het fornuis te verwijderen voor reiniging en onderhoud. Het fornuis dient niet te worden geïnstalleerd op een voetstuk Indien het fornuis dicht bij een hoek van de keuken staat, is minimaal 130 mm ruimte vereist zodat de ovendeuren open kunnen.

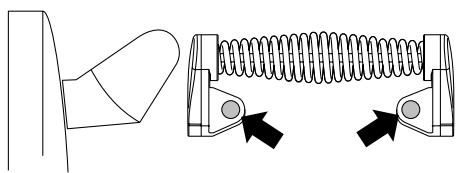

De handvaten aanbrengen Verwijder de inbusschroeven van 4 mm van de deuren. Breng de deurhandvaten met behulp van de schroeven aan.

De handvaten dienen boven de bevestigingsmiddelen te komen.

De handvaten dienen boven de bevestigingsmiddelen te komen. Breng de plastic afdichtstop aan in de bevestigingsgaten. Verwijder de inbusschroeven van 4 mm aan de bovenste hoeken van het bedieningspaneel en bevestig de handrail aan de voorkant.

Het fornuis uitpakken Verwijder de verpakking van het fornuis pas wanneer het vlak vóór de plaats staat, waar het wordt geïnstalleerd (tenzij het met de verpakking niet door de deur past).

De spatplaat aanbrengen Verwijder de twee bevestigingsschroeven (inbuskop van 3 mm) die door de bovenkant van de opening aan de achterkant heen passen, en de bijbehorende moeren. Houd de spatplaat vast op zijn plaats. Steek de twee bevestigingsschroeven er aan de achterkant weer in en breng de moeren weer aan.

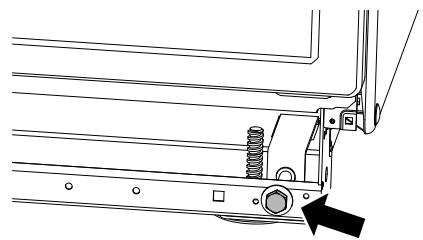

Waterpas stellen Plaats een luchtbelwaterpas op een van de rekken van een oven om te controleren of het fornuis waterpas staat. Zet het fornuis op de bestemde plaats neer. Pas daarbij op dat het niet wordt verdraaid in de ruimte tussen de keukenkasten, aangezien dit het fornuis of de kasten kan beschadigen. De voeten aan de voorkant en de wieltjes aan de achterkant kunnen worden afgesteld om het fornuis waterpas te stellen. Om het fornuis aan de achterkant in de hoogte te verstellen, dient u de stelmoeren aan de voorste hoeken aan de onderkant van het fornuis af te stellen met behulp van het bijgeleverde nivelleerwerktuig.

Nederlands Aansluiten op het gas

Raadpleeg Technische gegevens achterin deze handleiding voor de testwaarden. Hermonteer de brander op de juiste wijze.

Klem Indien het fornuis op een flexibele gasleiding wordt aangesloten, dient een klem te worden gebruikt. De klem dient te worden bevestigd aan het gebouw en dient los te koppelen zijn zodat het fornuis kan worden uitgetrokken voor reiniging en onderhoudsdoeleinden.

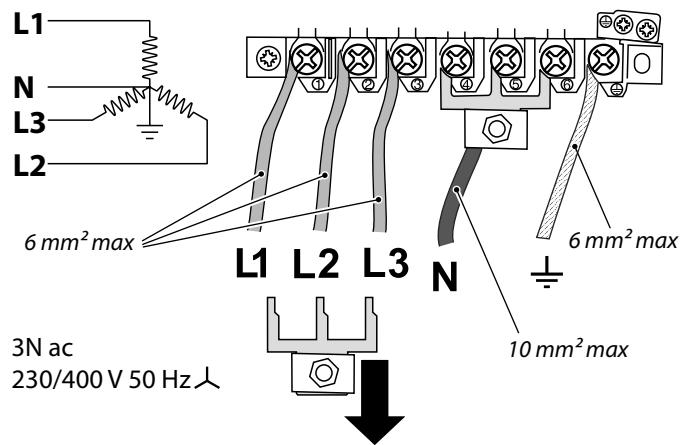

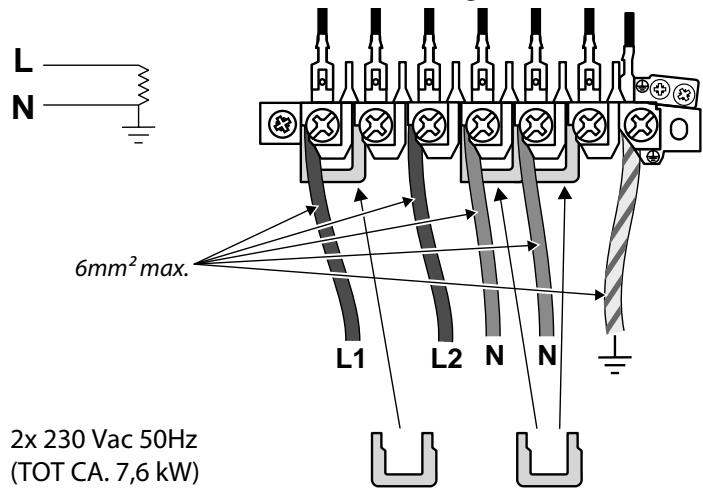

Aansluiten op de elektriciteit Het apparaat dient door een bevoegd elektricien te worden aangesloten in overeenstemming met de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf.

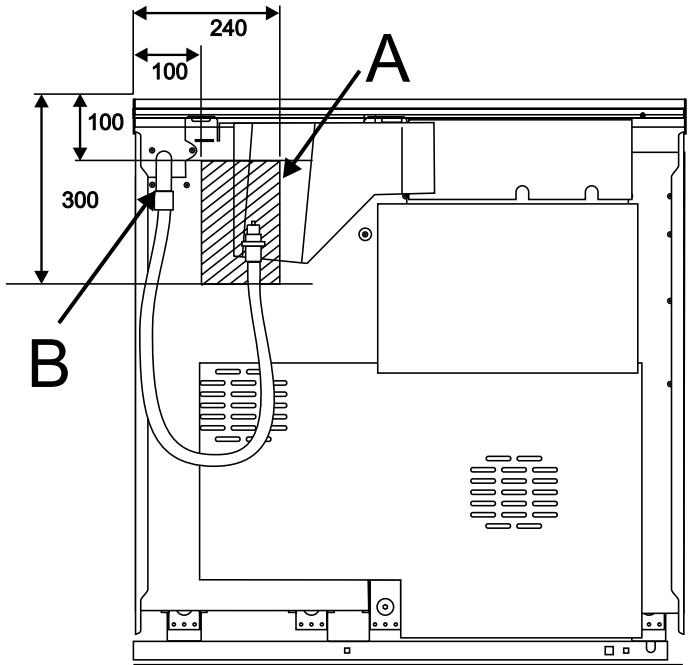

WAARSCHUWING: HET APPARAAT DIENT TE WORDEN GEAARD Buigzame gasslang Tussen de gastoevoer en de verbindingsslang dient een gasafsluiter te worden aangebracht. De buigzame slang (niet bijgeleverd) dient aan de relevante normen te voldoen. Neem in geval van twijfel contact op met de leverancier. De afschermkasten aan de achterkant beperken de positie van het toevoerpunt. De eindaansluiting van de huishoudelijke gasvoeding dient naar beneden te zijn gericht. De aansluiting van het apparaat bevindt zich aan de achterkant van het fornuis, vlak onder het kookplaatniveau. (‘B’ op de afbeelding)

Opmerking Het fornuis dient te worden aangesloten op de juiste stroomvoeding, zoals op het spanningslabel van het fornuis vermeld is. Het fornuis dient te worden aangesloten via een geschikt regeleenheid voor het fornuis, bestaande uit een tweepolige schakelaar met een tussenruimte van ten minste 3 mm tussen de polen. Het fornuis mag niet op een normaal, huishoudelijk stopcontact worden aangesloten. De totale elektrische belasting van het apparaat bedraagt ongeveer 7,4 kW. De elektriciteitskabel dient aan deze belasting en aan de plaatselijke vereisten te voldoen. U kunt de afschermkast van het aansluitpunt op het achterpaneel verwijderen om bij de netaansluiting te komen. Sluit de elektriciteitskabel aan op de juiste aansluitpunten voor de betreffende soort stroomvoeding.

De slang dient dusdanig te worden aangesloten, dat zowel de in- als de uitlaataansluiting verticaal is, zodat de slang in de vorm van een U naar beneden hangt. Daar het fornuis in de hoogte verstelbaar is en elke aansluiting anders is, kunnen we geen nauwkeurige afmetingen geven. De eindaansluiting van de gasvoeding dient idealiter in het gearceerde gedeelte van de afbeelding van de achterkant van het fornuis te vallen. (‘A’ op de afbeelding) Controleer na het aansluiten van het gas aan de hand van een drukproef of het fornuis gasdicht is. Gebruik geen afwasmiddel om op gaslekken te controleren - het kan corrosie veroorzaken. Gebruik producten die speciaal bedoeld zijn voor lekdetectie.

Beproeven op druk U kunt de gasdruk meten bij de injector van een van de middelste kookplaatbranders. Verwijder het panrooster, de branderkop en -kap. De injector ligt nu bloot.

of de aansluitingen goed vastzitten en of de schroeven van de aansluitpunten goed vastzitten. Zet de elektriciteitskabel vast met de kabelklem 52

Nederlands Kookplaat Controleer de branders één voor een. Het fornuis is voorzien van een veiligheidsmechanisme dat de gastoevoer naar de brander uitschakelt indien de vlam uitgaat. Draai de bedieningsknoppen één voor een naar de grote vlam. Druk de bedieningsknop in. Er stroomt gas naar de brander. Blijf de knop ingedrukt houden en druk op de ontstekingsknop of steek de brander met een lucifer aan. Blijf de knop ongeveer 10 seconden ingedrukt houden. Als de brander uitgaat wanneer u de knop loslaat, hebt u niet lang genoeg gewacht. Wacht een minuut en probeer het nogmaals maar houd de knop deze keer iets langer ingedrukt.

Grill Doe de grilldeur open. Draai de grillknop aan en controleer of de grill warm wordt.

Ovencontrole De ovens werken alleen indien de klok op de juiste tijd is ingesteld. Raadpleeg het gedeelte ‘De klok’ voor instructies voor de tijdsinstelling. Zet de ovens aan en controleer of ze warm worden. Zet de ovens uit.

De plint monteren Draai de 3 schroeven in de onderrand van het fornuis los. Haak het middelste spiegat vast over de middelste schroef. Trek en positioneer de andere spiegaten boven de andere schroeven. Draai de bevestigingsschroeven vast.

Ovenlichten Druk op de knoppen van de ovenlichten en controleer of ze werken. NB. De garantie dekt de ovenlampjes niet.

Klantenzorg Leg aan de gebruiker uit hoe het fornuis werkt en geef hem/ haar deze gebruiksaanwijzing.

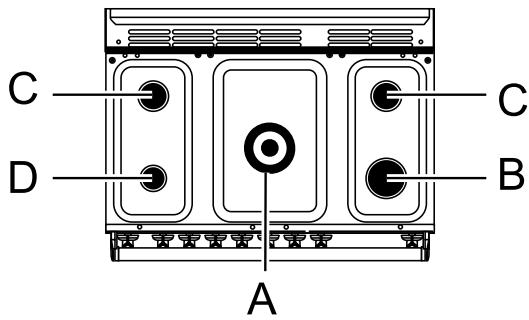

Nederlands Ombouwen voor gebruik met een andere gassoort

Kraanafstelling Sla de tabel achterin de handleiding na om te controleren of de bypass-schroeven moeten worden vervangen of bijgesteld. Trek de bedieningsknoppen eraf. Doe de ovendeur en de grilldeur open en verwijder de bevestigingsschroeven onder het bedieningspaneel. Verwijder de twee bevestigingsschroeven in de eindklemmen van de handrail en verwijder vervolgens de twee kruiskopschroeven die onder de eindklemmen van de handrail verborgen waren. Til het bedieningspaneel van de bovenste borglipjes af.

Onderhoud - waarschuwing Het fornuis mag uitsluitend door bevoegde personen worden omgebouwd. Na de ombouwing dient de installatie aan de relevante voorschriften en de vereisten van het plaatselijke energiebedrijf te voldoen. Lees de aanwijzingen voordat u met het ombouwen begint. Indien het apparaat verkeerd wordt omgebouwd, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig, en kunt u vervolgd worden. Deze aanwijzing dient samen met de rest van de aanwijzingen voor het apparaat te worden gebruikt, met name met betrekking tot informatie over normen, het plaatsen van het fornuis, geschikte slangen etc. Bij het repareren of vervangen van gasvoerende onderdelen dient u allereerst de gastoevoer af te sluiten en na afloop te controleren of het apparaat gasdicht is. Gebruik geen opgeknapte of niet-goedgekeurde gasregelingsonderdelen.

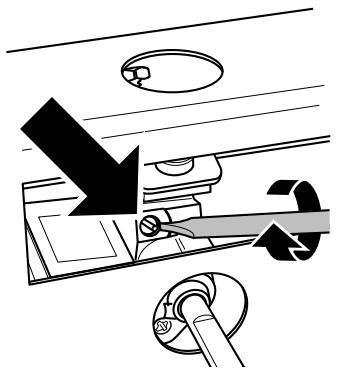

Ombouwen naar andere gassoorten Draai de bypass-schroef op iedere controle met de wijzers van de klok mee totdat hij stopt. Plaats het controlepaneel.

ArtNo.0102-0011 - Screwing the control valve bypass screw

Ombouwen Koppel de elektriciteit en het gas los voordat u met onderhoudswerk begint. Controleer na afloop of het apparaat veilig is. Het apparaat is geleverd als: G 20 20 millibar CAT II 2H3+ CAT II 2E3+ CAT II 2E3B/P Controleer in het gedeelte Technische gegevens achterin de handleiding of het fornuis kan worden omgebouwd voor de gewenste gassoort.

Label opplakken Plak het juiste label op het gegevensplaatje, dat aangeeft voor welk gassoort het fornuis nu is aangepast.

Beproeven op druk Sluit het apparaat aan op de gastoevoer. Controleer of het apparaat gasdicht is. Raadpleeg Technische gegevens achterin deze handleiding voor de testwaarden. U kunt de gaswaarde bij de gasbek van een van de middelste kookplaatbranders meten (niet de branders met 3 ringen). Verwijder een branderkop. Sluit de drukmeter aan op de gasbek. Draai de kookplaatbrander aan en draai een andere brander aan en steek deze aan. Hermonteer de brander op de juiste wijze. Controleer of het apparaat gasdicht is. Controleer of alle branders goed werken.

Injectors Verwijder de branderkappen en -koppen. Verwijder de oude bekken. Breng de nieuwe bekken aan (raadpleeg Technische gegevens achterin de handleiding voor de juiste bekken). Hermonteer de onderdelen in omgekeerde volgorde.

Ovens Maximale uitgang @ 230 V 50 Hz Energie-efficiëntieklasse op een schaal van A (efficiënt) tot G (inefficiënt) Energieverbruik Gebaseerd op normbelasting Netto volume (liter) Type Bereidingstijd bij standaardbelasting (minuten) Bakoppervlak

Geforceerde luchtconvectie

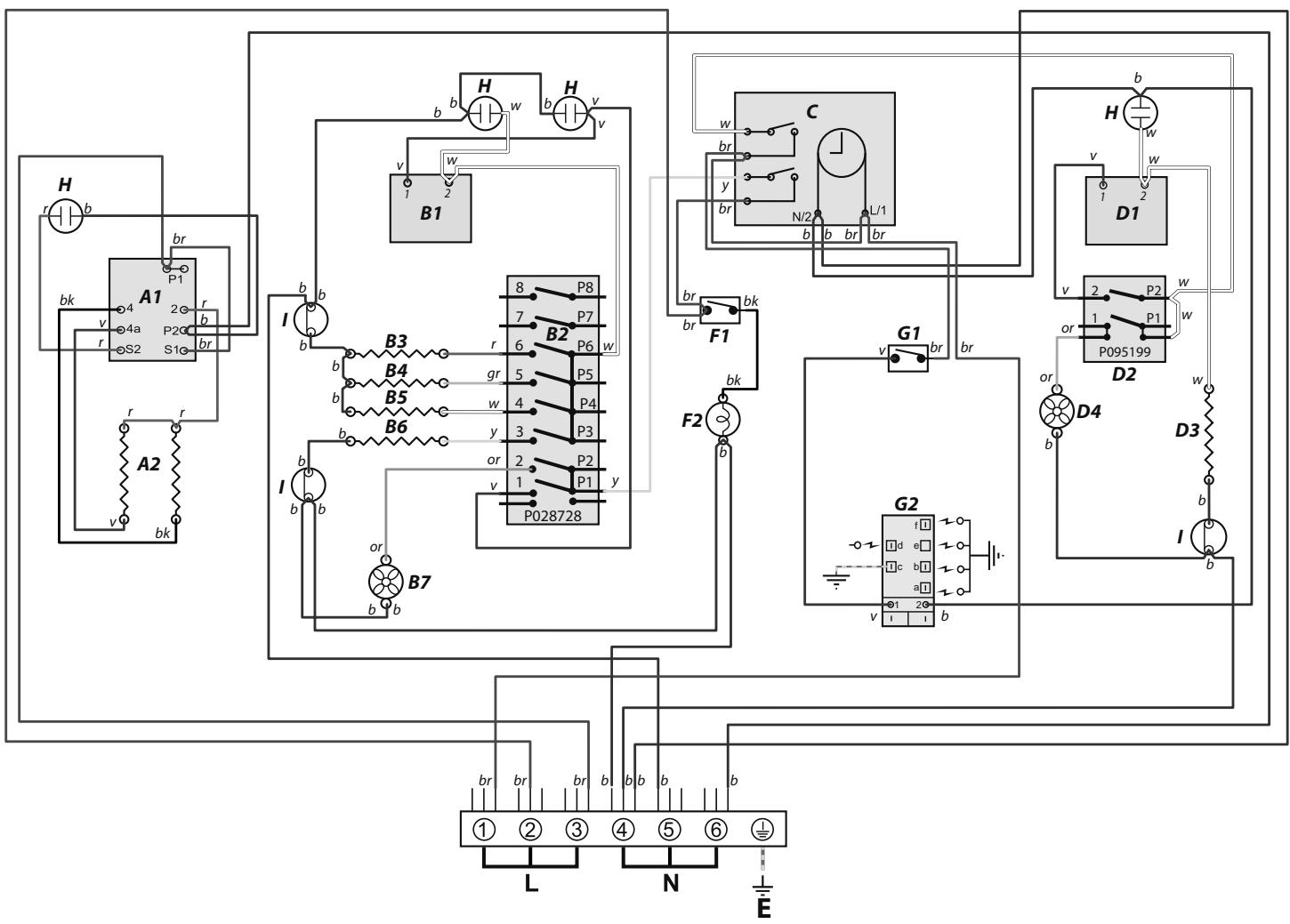

De in het schakelschema getoonde verbinding is voor enkele fase, 230V, 50Hz.

Voorschakelaar grill

Linker multifunctieschakelaar

Voorschakelaar rechteroven

Ontstekingsschakelaar
