Soort product	Afzuigkap
Merk	NEFF
Model	D60LAA0N0
Bedrijfsmodi	Luchtafvoer en luchtrecirculatie
Afzuigvermogen	3 snelheden (1, 2, 3)
Verlichting	LED, onafhankelijk aan/uit
Bediening	Mechanische schuifknop
Vetfilter	Niet-geweven, elke 2 maanden vervangen
Koolstoffilter	Optioneel, elke 4 maanden vervangen (model Z5101X0)
Inbegrepen accessoires	Vetfilter van niet-geweven stof
Optionele accessoires	Koolstoffilter Z5101X0, vetfilter niet-geweven Z5201X0
Repareerbaarheid	Vervangbare LED-lampen, vervangbare filters
Materialen	RVS, glas, aluminium, kunststof
Reiniging	RVS-oppervlakken: heet water + afwasmiddel; gelakte oppervlakken: heet water + afwasmiddel; glas: glasreiniger; aluminium/kunststof: glasreiniger
Veiligheid	Automatische uitschakeling niet vermeld; brandbeveiliging: niet gebruiken zonder vetfilter; verstikkingsgevaar in afvoermodus zonder voldoende luchttoevoer
Installatie	Inbouw, aparte montagehandleiding
Garantie	Niet gespecificeerd in de handleiding

Veelgestelde vragen - D60LAA0N0 NEFF

Hoe gebruik ik de afzuigkap in recirculatiemodus?

Voor de recirculatiemodus moet u een koolstoffilter (optioneel) installeren. De aangezogen lucht gaat door het vetfilter en vervolgens door het koolstoffilter voordat het terug de keuken in wordt gevoerd.

Hoe vaak moet het vetfilter worden vervangen?

Het vetfilter van niet-geweven stof moet minstens elke 2 maanden worden vervangen om brandgevaar te voorkomen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stekker in het stopcontact zit, of de stroom niet is uitgevallen en of de zekering niet defect is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik het apparaat nooit zonder vetfilter. Vetafzettingen kunnen vlam vatten.

Hoe vervang ik de LED-lamp?

Til het lampdeksel op en duw het naar buiten. Schroef de defecte lamp los en vervang deze door een lamp van hetzelfde type en vermogen. Let op: kijk niet langer dan 100 seconden rechtstreeks in de brandende LED.

Hoe reinig ik RVS-oppervlakken?

Gebruik heet water met afwasmiddel en wrijf in de richting van de polijsting. Droog met een zachte doek. Vermijd agressieve reinigingsmiddelen.

Wat is het verschil tussen de afzuigsnelheden?

De snelheden 1, 2 en 3 komen overeen met toenemende afzuigkracht. Gebruik snelheid 1 voor lichte dampen en snelheid 3 voor sterke geuren.

Kan ik de afzuigkap tegelijkertijd gebruiken met een verbrandingstoestel?

Ja, maar alleen als de toevoer van verse lucht voldoende is om onderdruk te voorkomen die giftige gassen kan aanzuigen. In recirculatiemodus zijn er geen beperkingen.

Hoe installeer ik de afzuigkap in afvoermodus?

Het afvoerkanaal moet licht hellend naar beneden worden geïnstalleerd (1° helling) om terugstroming van condensaat te voorkomen. Niet aansluiten op een schoorsteen die wordt gebruikt voor verbrandingsgassen.

Waar kan ik vervangingsfilters kopen?

De filters zijn verkrijgbaar bij de vakhandel, via de klantenservice of in de NEFF online winkel. Referenties: Z5101X0 (koolstoffilter) en Z5201X0 (vetfilter niet-geweven).

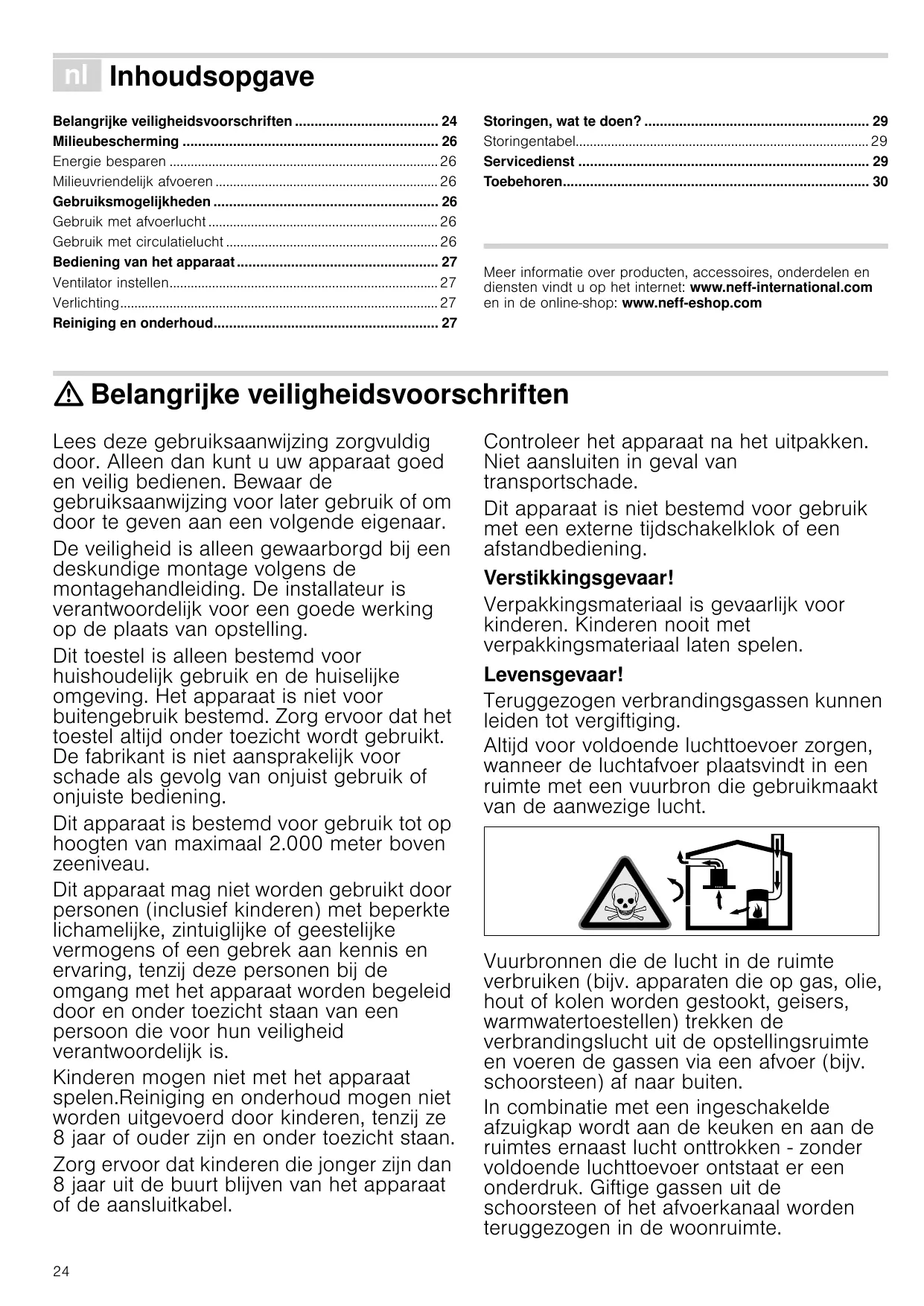

GEBRUIKSAANWIJZING D60LAA0N0 NEFF

Belangrijkeveiligheidsvoorschriften 24

Milieubescherming 26

Energie bespare 26

Milieuvriendelijk afvoeren 26

Gebruiksmogelijkheden 26

Gebruik met afvoerlucht 26

Gebruik met circulatielucht 26

Bediening van het apparatus 27

Ventilator instellen 27

Verlichting 27

Reiniging en onderhoud. 27

Storingen, wat te doeon? 29

Storingentabel. 29

Servicedienst 29

Toebehoren 30

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.neff-international.com en in de online-shop: www.neff-eshop.com

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kut u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te Geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel.altijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Dit apparaat mag Niet worden gezruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of een gebrek aan kennis en ervaring, tenzij deze personen bij de omgang met het apparaat worden begeleid door en onder toezicht staan van een persoon die voor hun verilgheid verantwoordelijk is.

Kinderen mogen nicht met het apparaat spelen.Reiniging en onderhoud mogen nicht worden uitgevoerd door kinderen, tenzij ze 8aar of ouder+zijn en onder toezicht staan. Zorg ervoor dat kinderen diejonger+zijn dan 8aar uit de buurt blijven van het apparaat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wanner de luchtafvoerplaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

• Zorg waarom alsijd voor voldoende ventilatie.
  Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wanner de onderduk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanner de voor de verbranding benodigde lucht door nicht afsluitbare openings, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Risico van brand!

• De vetafzettingen in het vetfilter{kunnen ontbranden.

Vetfilter minstens om de 2 maanden verrangen.

Apparaat nooit zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werkken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijderbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijkx verstikken.

Wanner er gas-kookzones inseschakeld waar geen kookgerei op staat, worden erijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanner er kookgerei op staat.
Bij gewelijkijdig gezbruik van meerere gaskookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dataarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minutes gewelijkijdig op de hoogste vlam gezbruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijke onderdelen heet. De hare onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.
- Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1). Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker UIT het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
  Binnendringend vocht kan een schokveroorzaken. Geen hogedrukreiniger ofstoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alkijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installereren (1^ verloop).

Milieubescherming

Uw neue apparaat is bijzonder energia-efficiën. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kutkunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodate afzuiigkap efficient werkt en weinig geluid geeft.
Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
■ Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoefft de afzuigkap nicht meer te worden gebrukt, schakel hem dan UIT.
Schakel de verlichting uit wannerudge nicht longer nodig is.
- Filters dieren binnen de aangegeven periodes te worden gereinigd of verrangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.

Milieuvriendelijk afvoeren

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

U=knt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaar de buitenlucht afgevoerd.

Aanwijzing: De lustcht mag Niet worden afgevoerd in een schoorsteen die wordt gebruikt voor afvoergassen van apparaten bestemd voor het verbranden van gas of andere brandstoffen (dit geldt Niet voor ventilatieapparatuur).

Komit de afvoerluchterecht in een rook-of afvoergasschoorsteen die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
- Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief kooffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kurz u navragen bij uw specialzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de specialzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u achechterin de gebruiksaanwijzing.

Bediening van het apparaat

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken waar UIT. Zo worden de keukendamp het effectiefst verwijderd.

Aanwijzing: Glazen afterscherming maar voren klappen. Het afvoergebied worden hierdoor groter.

Bedieningspaneel

1 Verlichting

0	Verlichting uitschakelen
1	Verlichting inschakelen

2 Ventilator

0	Ventilator uitschakelen
1	Ventilatorstand 1 inschakelen
2	Ventilatorstand 2 inschakelen
3	Ventilatorstand 3 inschakelen

Ventilator instellen

Aanwijzing: Pas de ventilatorstand alsijd aan de actuèle omstandigheden aan. Kies bij een sterke dampvorming ook een hoge ventilatorstand.

Inschakelen

Schuifregelaar in stand 1, 2 of 3 zetten.

Aanwijzing: Wanner de ventilator ingeschakeld is, brandt er een LED.

Uitschakelen

Schuifregelaar op stand 0 zetten.

Verlichting

U kunt de verlichting onafhankelijk van de ventilatie in- en uitschaken.

Schuifregelaar op stand 1 zetten.

Reiniging en onderhoud

Verbrandingsgevaar!

Het apparaat wordt heetijdens de bereiding. Laat het voor de reniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel können scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

jeen scherpe of schurende reinigingsmiddelen,
- geen sterk alcoholhoudende reinigingsmiddelen,
- geen harde schuur- of schoonmaaksponsjes,
- geen hagedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor gebruik grondig UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied	Schoonmaakmiddelen
Roestvrij staal	Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitslui-tend reingen in de slijprichting. Bij de serviceddienst of in specialzakenijken speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoon-maakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlak-ken	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunst-stof	Glasreiniger: met een zachte doek schoonmaken.
Glas	Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken.
Bedieningsleemen-ten	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Gevaar van een elektrische schok door-dat er zicht kan binnendringen. Risico van beschadiging van de elektronica doordat er zicht kan binnendringen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Vlies-vetfilter verwijderen

Risico van brand!

De vetafzettingen in het vetfilter konnen ontbranden.

Vetfilter minstens om de 2 maanden verrangen.

Apparaat nooit zonder vetfilter gebruiken.

Aanwijzing: Alleen originele filters gebruiken. Hierdoor worden de veiligheidsvoorschriften nageleefd en is een optimale werkung gegarandeerd.

1. Links en rechts op de vergrendeling van het filterrooster drukken.

1. Filterroosteraarbenedenklappen.

1. Filterrooster schuin positioneren en afnemen.

1. Draden verwijderen en vlies-vetfilter verwijderen.

1. Na demontage van de vlies-vetfilter het apparaat van binnen schoonmaken.
2. Filterrooster schoonmaken

Vlies-vetfilter inbrengen

1. Nieuw vlies-vetfilter in de vereiste grootte snijden en in het filterroosterplaatsen.
   2.Vlies-vetfilter met draden vastklemmen.
2. Filterrooster inbrengen.

Aanwijzing: Zorg ervoor dat de vergrendeling links en rechts van het filterrooster inklikt.

Actief koolorfilter verrangen (alleen bij de ventilatiefunctie)

Om het niveau van de reukafscheiding te waarborgen,要去 de filter regelmatig worden verzorgd.

De actief koolfilters要去 tenminste om de vier maanden worden verwisseld.

Aanwijzingen

• De actief koolfilters zijn nicht in de leveringsomvang inbegrepen. Ze zijn verkrijgbaar bij speciaalzaken, de klantenservice of in de online-shop.
• De actief koolfilters können nicht worden schoongemaakt of opniewu worden geactiveerd.

Aanwijzing: Alleen originele filters gebruiken. Hierdoor is een optimale werkung gegarandeerd.

1. Vlies-vetfilter verwijderen, die het hoofdstuk Vlies-vetfilter verwijderen.
2. Schroeven van de afdekking van het actief koolfilter losdraaien.

1. Actief kooffilter verwijderen.
2. Actief kooffilter inbrengen.
3. Afscherming vastschroeven.
4. Vlies-vetfilter inbrengen, zie het hoofdstuk Vlies-vetfilter inbrengen.

Storingen, wat te doeon?

Vaak kutu storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingenogens uitsluitend worden uitgevoerd door technici die zich geinstruendum door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingentabel

Storing	Mogelijk oor-zaak	Oplossing
Apparaat werknet Niet	Stekker is Niet in het stopcontact gestoken	Apparaat aansluiten op het elektriciteitsnet
	Stroomuitval	Controler of andere keu-kenapparaten functioneren
	Zekering defect	Controler in de meterkast of de zekering voor het apparaat in orde is
De verlichting functioneert Niet.	De LED-lampen�n defect.	Lees hiervoorde paragraaf “LED-lampen verrangen”.

LED-lampen verrangen

! Gevaar van een elektrische schok!

Bij verwanging van de lampen staan de contacten van de lampfitting onder stroom. Trek voordat u tot verwang ing overgaat de netstekker uit het stopcontact of schakel de zekering in de meterkast uit.

Risico van letsel!

Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1).Nietlanger dan 100 secondendirect in de ingeschakelde LED-lampen kijken.

Belangrijk!Gebruik alleen verlichtingsproducten van hetzelfde type en met hetzelfde vermogen.

DRBB/F-4-220-240-E14-35/100

1. Lampafschemming iota optillen en waar de buitenzijde van het apparaat duwen.
2. De lamp uitdraaien en verrangen door een van hetzelfde type.

1. Lampafschemming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

Servicedienst

Wanner uw apparaat gerepareerd moet worden, staat onze serviceddienst voor u klaar. Wij vinden algijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef wanner u telefonisch contact met ons opneemt alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) op, zodat wij u goed van dienst+kennen,zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (aarvoor het filterrooster verwijderen).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr.	FD-nr.
Servicedienst®

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244040

B 070222143

Vertrouv op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden UITgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Toebehoren

(niet in de leveringsomvang inbegrepen)

Actief kooffilter

Z5101X0

Vlies-vetfilter

Z5201X0
