GEBRUIKSAANWIJZING KH 17158-3 E AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP NL 38

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

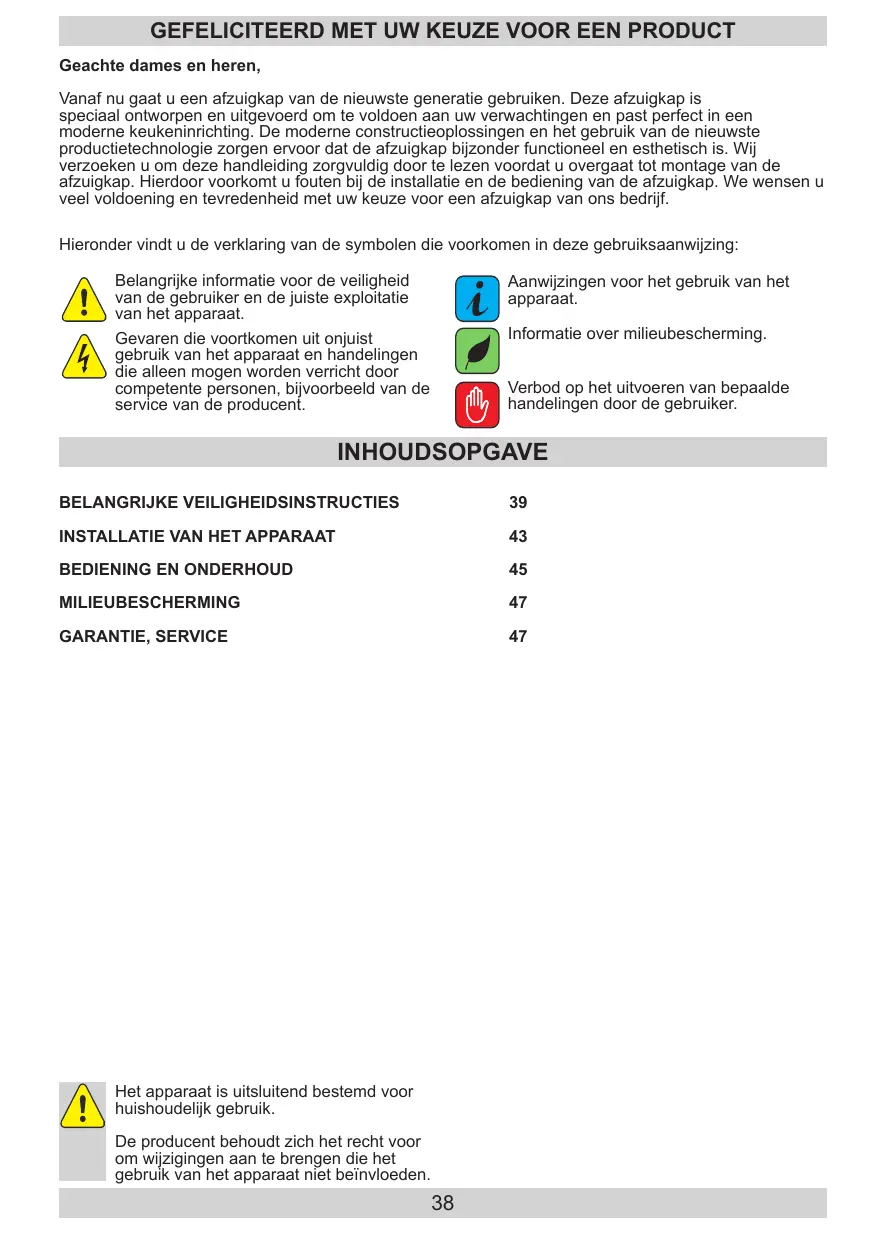

DEAR CUSTOMER!

Geachte dames en heren,

Vanaf nu gaat u een afzuiqkap van de nieuwste generatie gebruiken. Deze afzuiqkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuiqkap bijzonder fonctioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiqkap. Hierdoor voorkomt u fouten bij de installmente en de bediening van de afzuiqkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiqkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparatus.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparaat.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 39

Het apparaat isuitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.

• De produit is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acht nemen van de aanwijzingenuit deze gebruiksaanwijzinq.

• De' afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.

• De afzuiigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuiigkap moet een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag Niet langer� dan 4 - 5m .Ook bij telescoopafzuiigkappen en inbouwaf-zuiigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor de lucht Niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
- De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafond constructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

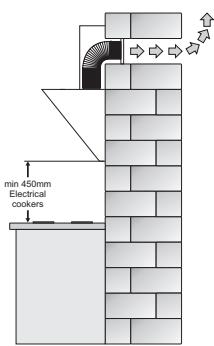

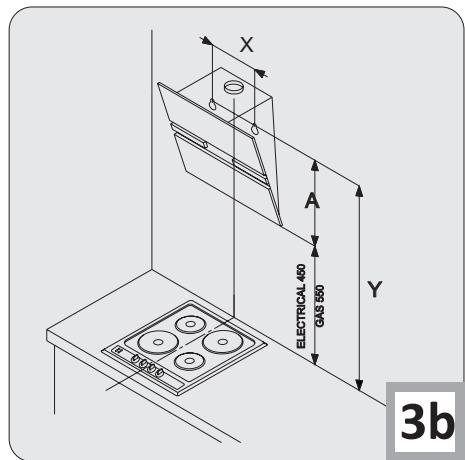

• Demontagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).

• Het is Niet toegestaan om onder de afzuigkap een vlam op vol vermogen te lately branden. Zet voor het afnemen van de pan de brander op eenkleine vlam . Controleer altijd of de vlam Niet voor bij derand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.
• Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
  Haal steeds de stekker uit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
  Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, odomate een met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebrukt die nicht door elektrificitet worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewelijkijdige werkking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenঃ发展格局 een onderdruk heerst van maximaal 0,004 milli-bar (dit punt geldt nicht wanner de afzuigkap worden gebrukt voor de absorptie van geurties).

• De 'aflzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去 diese verrangen worden bij een spezialisteche service.
• Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

• Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijkke beperkingen of personen zonder ervaring met of kennis van het apparaat, tensij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun verligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gebruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedingskabel uitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterial (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controlleden of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montageworkzaaamheden NIET bekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werkking van de afzuigkap te controlleden voordat u begint met de montage.

Montage

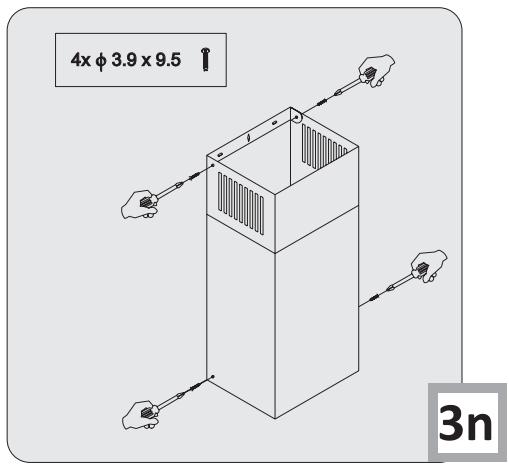

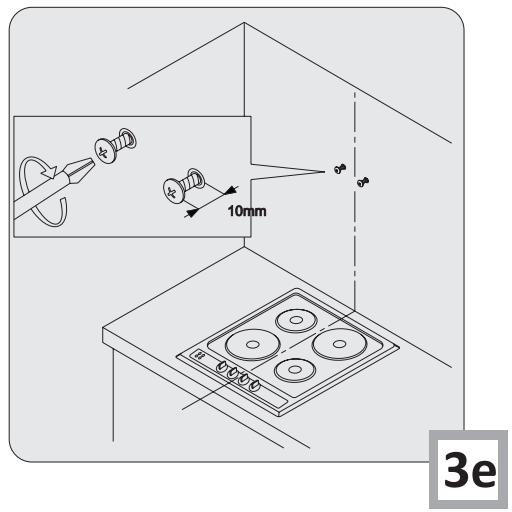

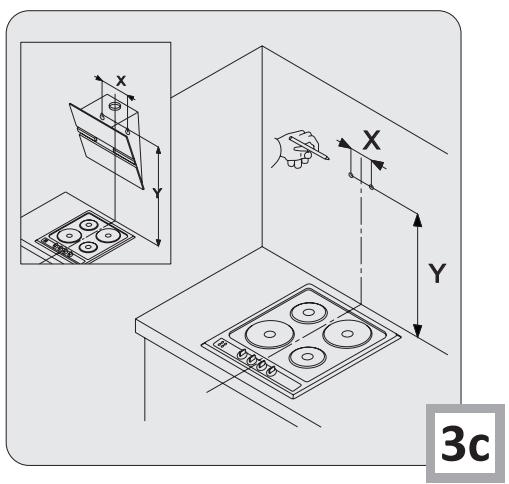

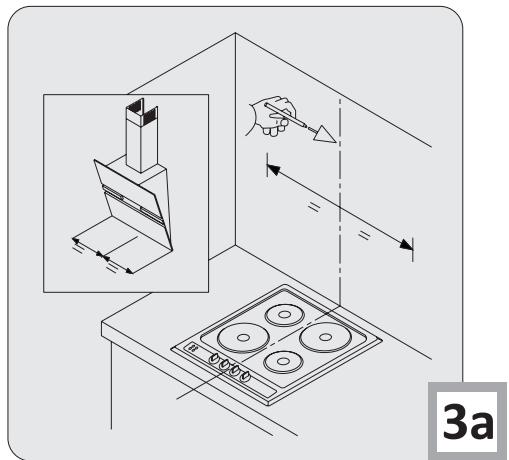

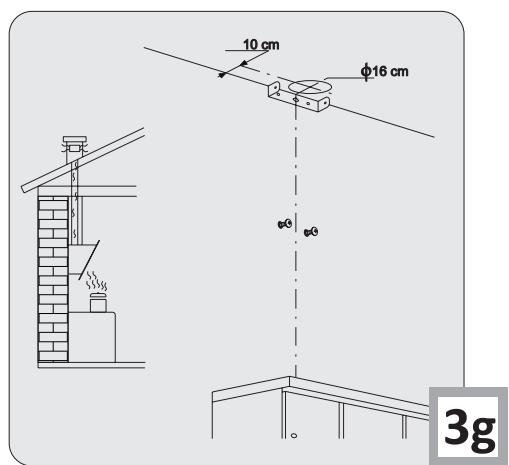

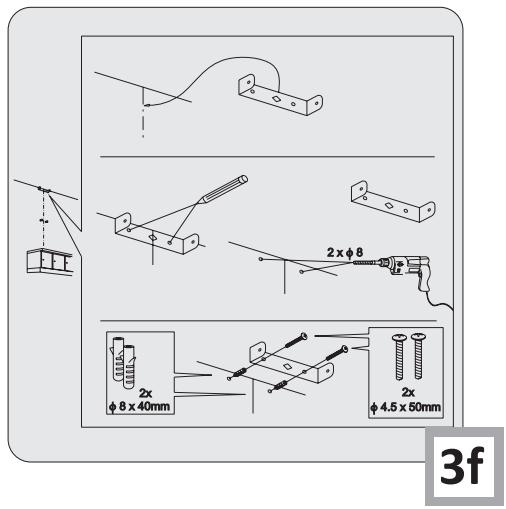

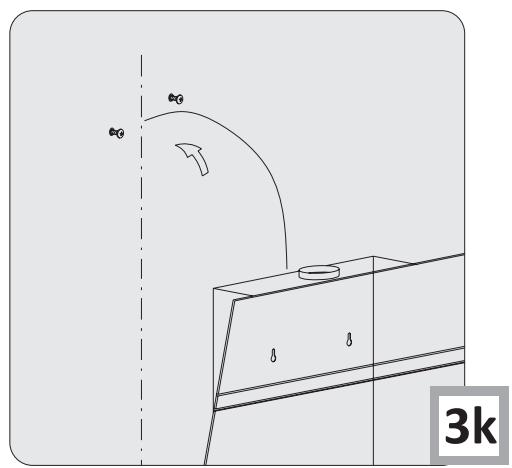

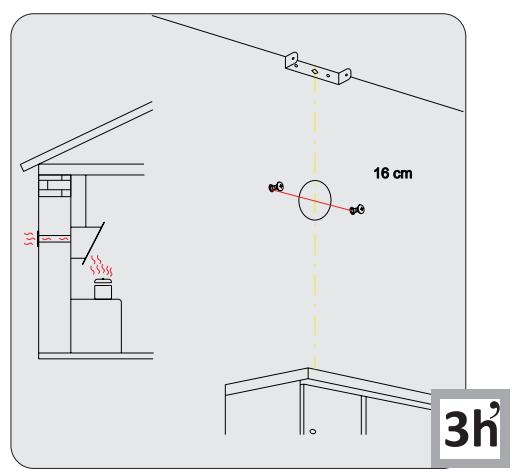

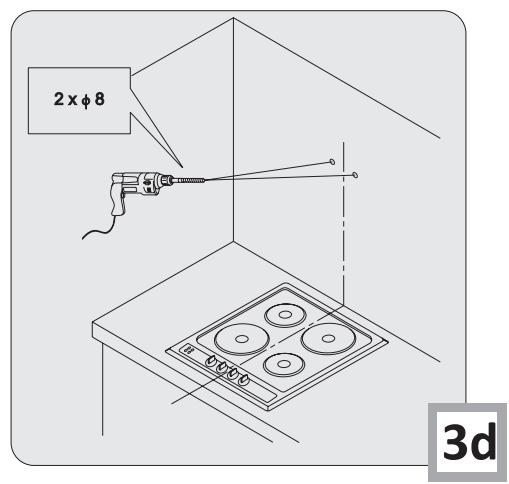

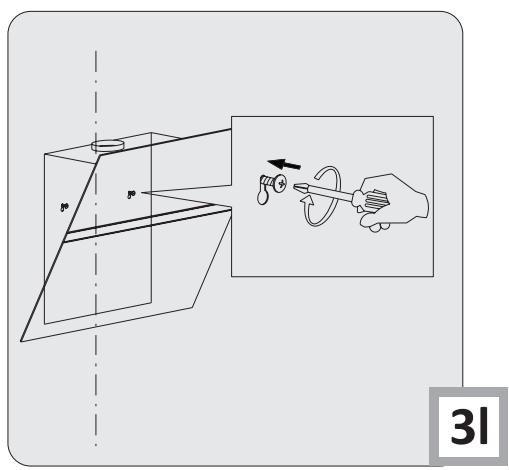

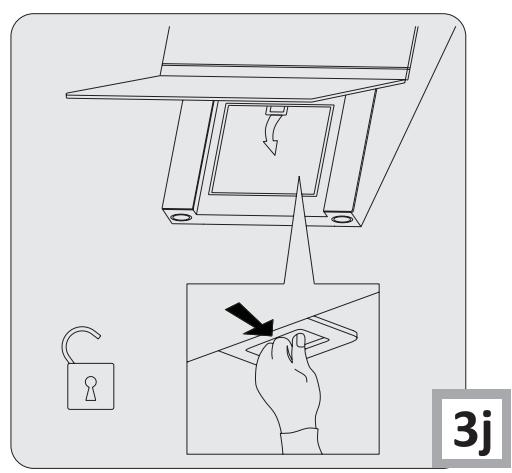

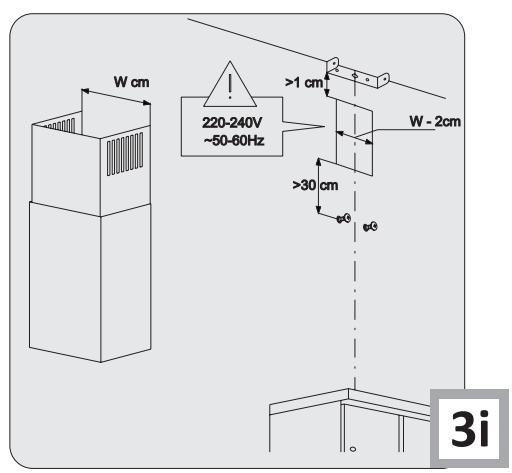

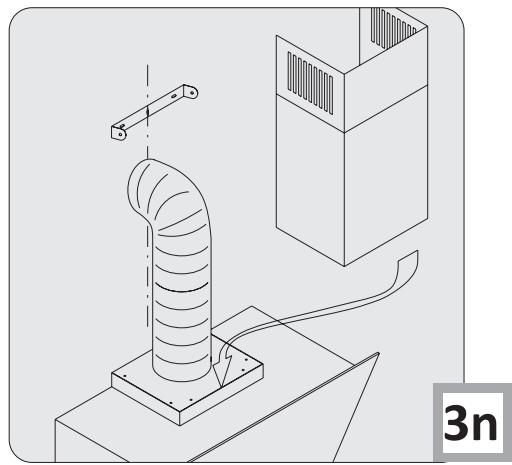

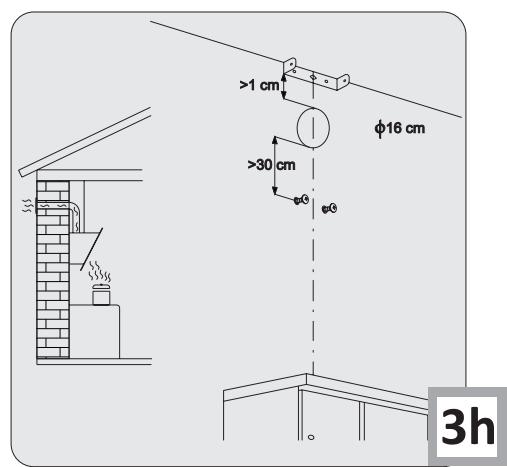

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.

Instelling van de afzuigfunctie van de afzigkap

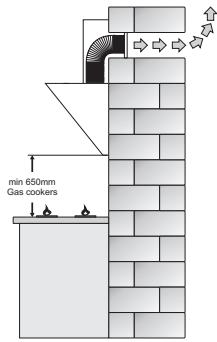

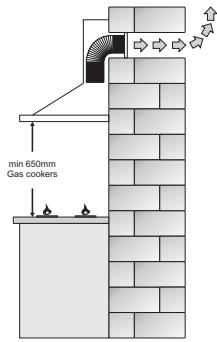

Bij gebruik van de afzuiqfunctie wordt de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling要去 u het eventuele Koolffilter verwiederen.

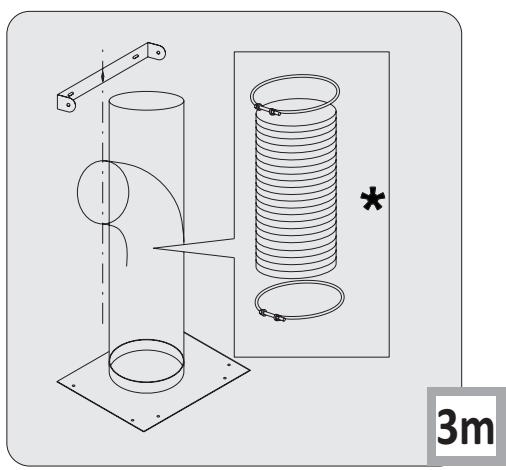

De afzuiqkap is aangesloten op een afvoeropening met behulp van een stijve of flexiblebuis met een doornende van 150~mm of 120~mm en speciale buisklemmen die verwirrijgbaar zijn in een winkel met installmentmaterialien.

Laat de aansluiting uitvoeren door een installmenter

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht weer teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afoerkanaal bevinden.

Bij deze instelling moet u een kooffilter installeren.

Ook bevelen wij de installmente van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar affhankelijk van het model).

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakenenussen normala afzigen en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de openingsen die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich Weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veil keukendampen vormen, bijv. tijdens het bakken of grillen.

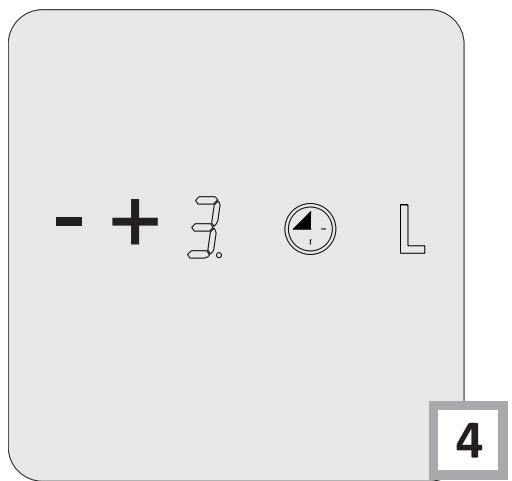

De besturing van de afzuiqkap vindplaats via het bedieningspaneel (Afb. 4)

• De velden "-" en "+" - dieren voor het regelen van de sleelheid van de ventilator binnen het bereik van 1 tot 4:
• Veld "+" - indrukken verhoegt de snelheid van de ventilator;
  Veld "-" - indruken verlaagf de slelheid van de ventilator, enkele seconden ingedrukt honden bij een uitgeschakelde afzuigkap activeert de automatische werkinq van de afzuigkap (geursensor - beschrijving verdoper in de handleiding);
• Tijdveld (Timer) - dient voor het inprogrammeren van de werkingsstijd van de ventilator (max 90 min.)
• met deze knop kurz u de knipperende letters "F" of "C", en de blokkering van de afzuiqkap uitschakelen (beschrijving verdoper in de handleiding);
  Verlichtingsveld "L" - dient voor het aan- en uitzetten van de verlichting van de afzuiqkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan / uit, elke 2 seconden dat u de knop ingedrukt houdt, vermindert de Lichtintensiteit van maximaal tot eeniveau lager.

Programmafunctie (Timer)

• Timer: het is möglich om het automatisch in- en uitschakelen van de afzuiqkapventilator in te programmeren met een vrij werkingsstijd binnen het bereik van 10 tot 90 minutes, in stappen van 10 minutes.
• Om de programmeerfunctie in te schakelen moet u de afzuigkapmotor inschakelen in de gewenste stand door het veld "+" aan te raken, en verrolgens het veld voor het inprogrammeren van de uitschakeltijd (kloksymbool). Op de display verschijnt het knipperende cijfer 0'dat aanduidt dat u de tijd kunt inprogrammeren. Kies verrolgend de automatische uitschakeltijd met behulp van het veld "+" Het cijfer op de display moet u vermenigvuldigen met 10, het resultaat van de berekening is de tijd tot het automatisch uitschakelen van de afzuigkapmotor (bv. het cijfer 1 = 10 min, het cijfer 2 = 20 min, het cijfer 3 = 30 min, etc.)
• Als u'de waarde van de automatische uitschakeltijd heeft ingesteld, moet u uw keuze bevestigen met het veld voor het inprogrammeren van de uitschakeltijd (kloksymbol). De display stopt met knipperen en toont de eender ingestelde stand. De knipperende punt gezegt aan dat deijd voor het uitschaken van de afzuigkap wordt afgeteld. U kunst de het automatisch uitschakelen van de afzuigkapmotor uitzetten door opnieuw het veld inprogrammeren van de uitschakeltijd (kloksymbol) aan te raken tijdens het aftellen van deijd.

INDICATOR FILTERVERZADIGING*

De afzugkap is ook uiterust met een elektronische indicator voor verzadiging of verranging van de filters:

• Aanduiding verwanging van het koolstofffilter - op de display verschijnt de letter "C" (220 uwer werkstijd);
• Aanduiding reiniging aluminiumfilter - op de display verschijnt de letter "F" (100研究成果)

Beide bovengenoemde functies verstoren de werkking van de afzuiigkap Niet, maar na het verschijnen van de aanduidingen ("C" of "F") is het cijfer van de stand (van 0 tot 4) Niet zichtaar totdat de aanduidingen "C" of "F" zijn wegewerkt.

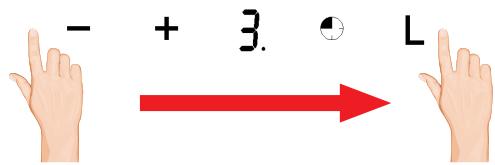

Zodra op het bedieningspaneel een punt verschijnt (zonder extra symbolen) bevindt de afzuigkap zich in de ruststand (Stand-by). U activeert de verliching van de tiptoetsen van het bedieningspaneel door met uw vinger vanaf de linkerkant horizontaal over alle tiptoetsen te vegen (ter hoogte van de punt)

*Afhankelijk van het model

Onderhoud

Regelmatig onderhoud en reiniging van het apparaal garandeert een goeende storingsvrijne werkinq van de afzuigkap en verlenget zich levendsduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de produit worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkking van de afzuigkap moet het aluminium antivirusfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zoep.

Vervanging

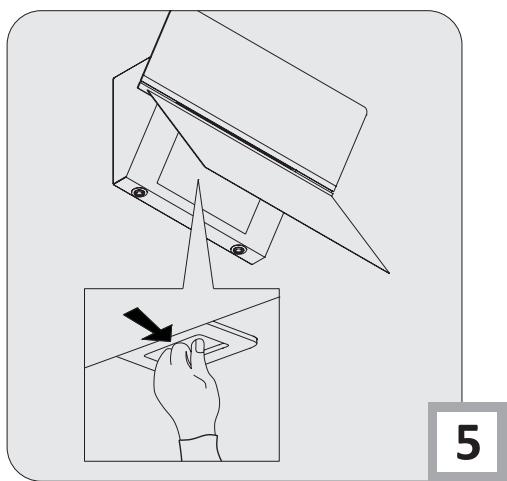

Op afbeelding 5 ziet u hoe u het antivetfilter要去 verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilteruitsluitend gebruiken wannere afzuiqkap niert is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbente gruntjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

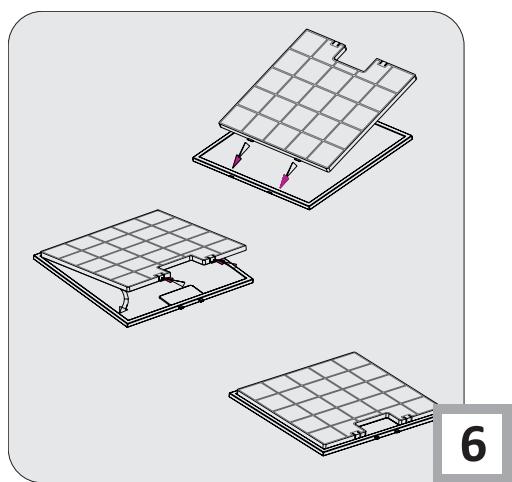

Op afbeelding 6 ziet u hoe u het koolfilter moet verrangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor{kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervliakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent Niet dat het beschadigd is of verrangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmateriaal
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het materiaalDat voor de verpak

king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

• Buitenverpakking van karton / folie
  Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
  Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wonneer u het apparaat nicht langer gebruikt, dient u voorafaand aan de verschroting de voedings-kabel af te snijden.

Dit product is overeenkomstig met de Europese Richtlijn 2002/96/EG en

de Poolse wet op gebruekte elektrische en elektronische apparatuur gerekt met het symbol van een doorgekruiste verrijdbare afvalbak.

Dit merkteken inormeert dat dit apparaat na afloop van zich levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties, waaronder lokaleinzamelpunten,winkels en gemeentelijkste instantie vormen een geschikt systeme voor deinzameling van deze apparatuur.

De juiste behandeling van gebruekte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de naturuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hierbij verklaart de producent, dat dit product voldoet aan de basiseisen uit de volgende EU-richtlijnen:

• laagspanningsrischtlijn 2006/95/EG,
• richtlij inzake elektromagnetische comptabilititeit 2004/108/EG,
• richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is waarom voorzien van het C-merk en er is een conformiteitsverklaring afgeveen door de markttoezichthoudende organen.
