GEBRUIKSAANWIJZING SR8895 NAVIBOT SILENCIO SAMSUNG

Date d'achat : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Revendeur : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

CET APPAREIL EST DISTRIBUTE PAR :

SAMSUNG

56, Quai de Dion Bouton
92806 PUTEAUX CEDEX

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

• Alleen voor gebruik binnenshuis.

Nederlands

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product.

Registerer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meertere modellen,+kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in.dequeue handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUKSAANWIZING

WAARSCHUING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen inRCT Acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiiger of het oplaadstation Niet als deze op enige wijze zich beschadigd.
• Als de stofzuiger Nietaar behoren werk, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat waar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is Niet bedoeld voor Personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mental vermogen, of met onvoldoende ervaring en kennis,TZij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun verilgheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een nicht-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervakken.
  Haal de stekker van het oplaadstation uit het stopcontact wanner u dit Niet gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product Niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoer—heen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
  Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrand de batterijen nicht, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook Niet met enige vloeistof voucht in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munteen enzovoorts op.
• Gebruik het apparaat Niet zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen Niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openingsen. Gebruik het apparaat Niet als er openingsgeblokkeerd zijn; houd openingsen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kuren ontvlammen of ontploffen en gebruik het apparaat Niet op plekken waar deze vloeistoffen aanwezig kuren zich.
• Gebruik de robotstofzuiiger Niet in een afgesloten ruimte dieGVuld is met dampen van verf op oliebasis,verfverdunner, antimottenmiddelen,ontvlambaar stof of andere explosieve of qiftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden konnen erlekken in de batterijicellen ontstaan.

Als.Deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

36

PROBLEM OPLOSSEN

43

PRODUCTSPECIFICATIE

46

06 Stroomtoevoer
07 Vór het gebruik
10 Tijdens het gebruik
11 Reiniging en onderhoud
13 Productkenmerken

15 Onderdelen

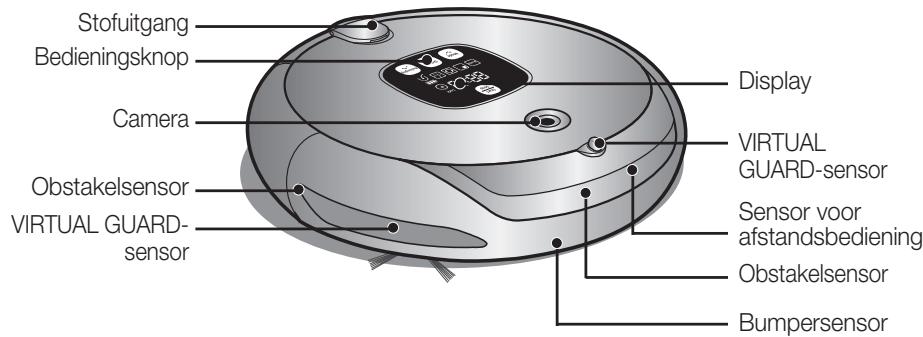

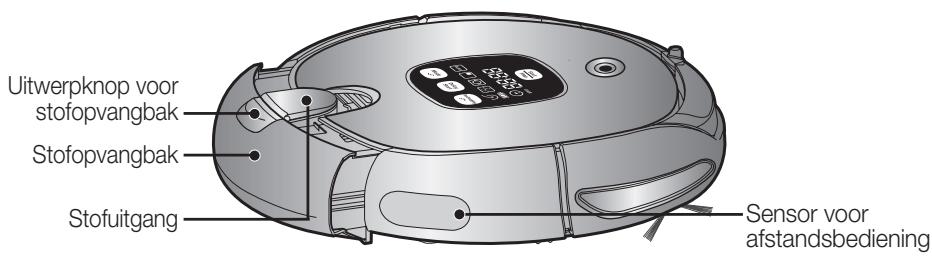

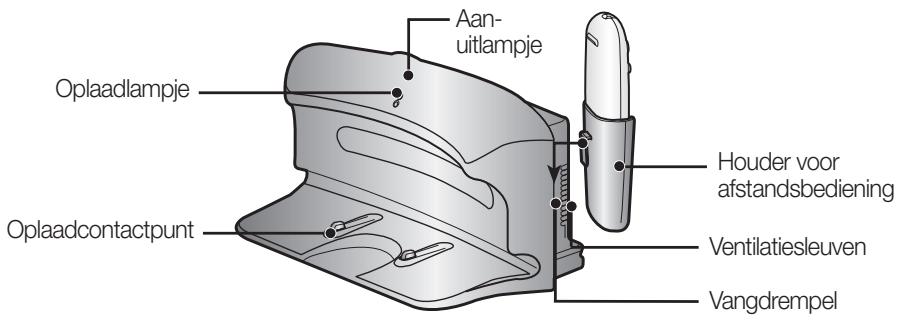

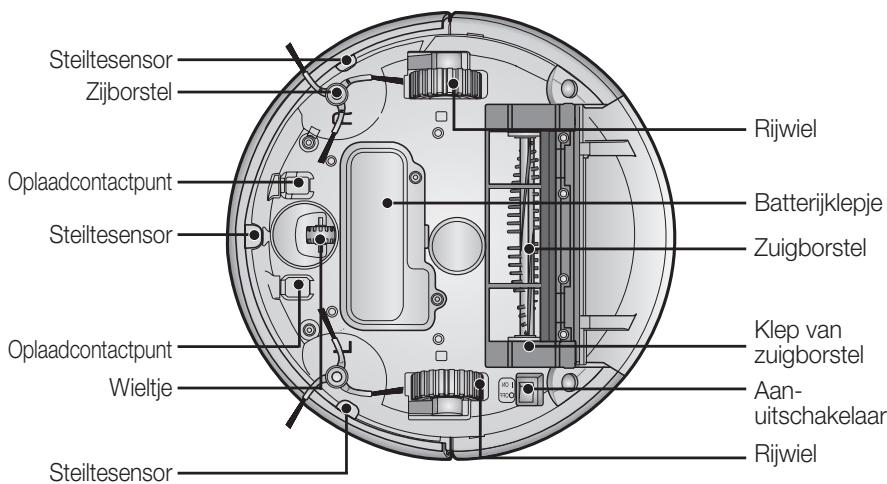

16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar make
20 Volgorde van installmentie
20 De aan-uitschakelaar gebruiken
21 Het oplaadstation plaatsen

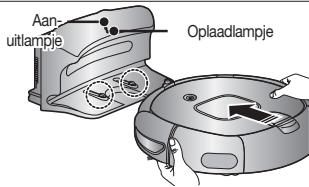

22 Opladen
23 De batterij
24 De tijd instellen
25 De VIRTUAL GUARD plaatsen

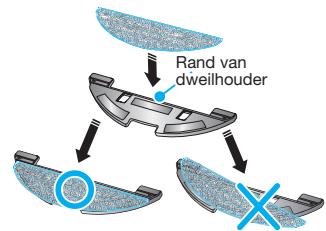

27 Een dweil aanbrengen
28 De robotstofziger gebruiken
28 Reiniging starten/stoppen
29 Opnieuw opladen
30 Automatische reiniging
31 Lokale reiniging
32 Uitgebreide reiniging

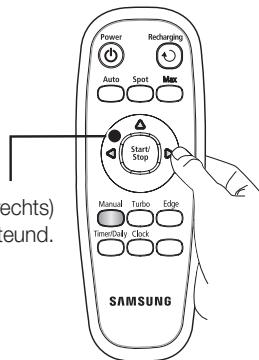

33 Handmatige reiniging
34 Geplande reinging
35 Dagelijke reingijing instellen

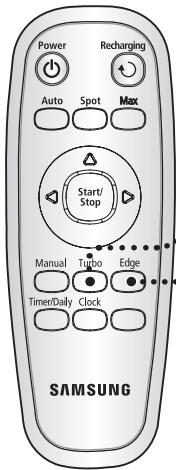

36 Extra functies gebruiken (Turbomodus, Zijborstelmodus)

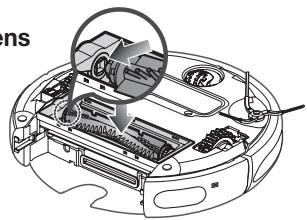

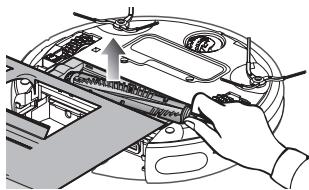

36 De robotstofzuiger reinigen
36 Houd de methoden voor reiniging en onderhoud in gedachten
37 Het sensorvenster en de camera reinigen
37 Snel de stofopvangbak legen

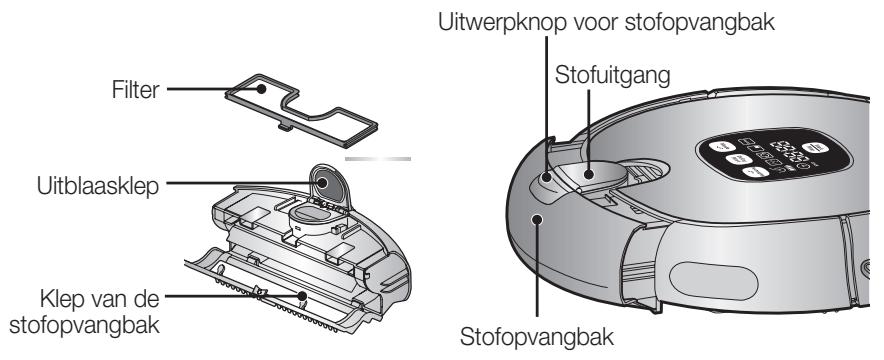

38 De stofopvangbak en het filter reinigen

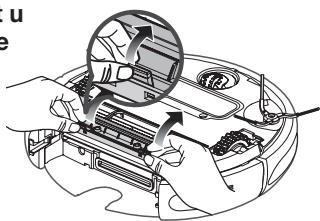

39 De zuigborstel reinigen
41 De draaiende zichborstel voor reiniging van randen reinigen
42 Het rijwiel reinigen
42 De dweil onderhoden
43 Controlelij voor bellen met de klantenservice
45 Probleemoplossing voor foutcodes

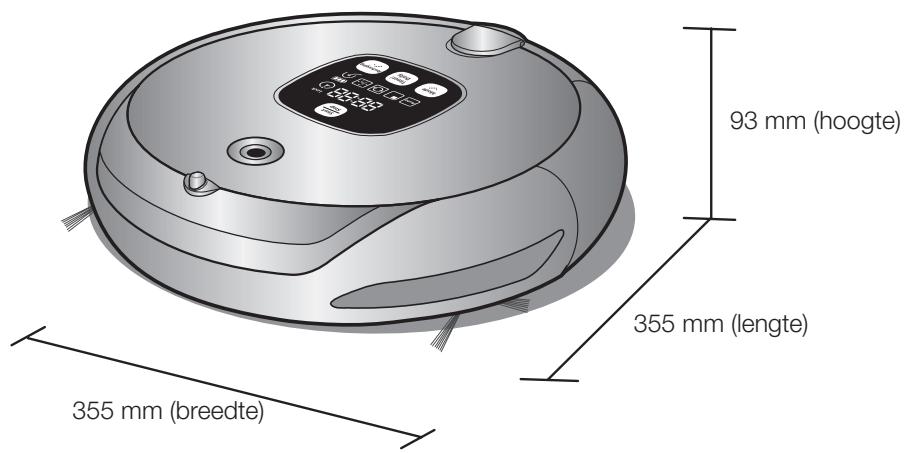

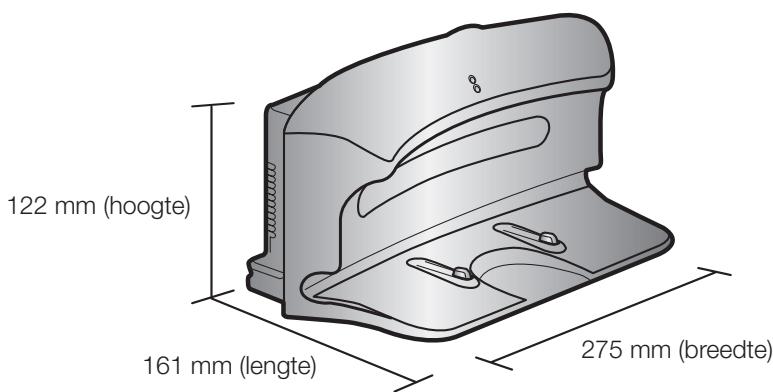

46 Productspecificatie

STROOMTOEVOER

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken können leiden.

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit Niet doet, zou dat tot een storing en elektrische schokken können leiden.

Trek de stekker Niet aan het snoeruit het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken können leiden.

Steek Niet meerere stekkers tegelijk in een contactdoos. (Laat het snoer Niet open enbloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken können leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken können leiden.

BEFORE USE

Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak Niet is geplaatst, zal de robotstofzuiger Niet werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeienda kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,APE kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer Niet;kennen binnenkomen.
• Zorg er darüber voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanneer u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

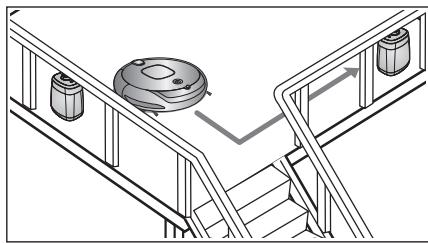

Wanneer de steiltesensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen konnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus)plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevorenkleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en jewelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan gegen kinderen opbotsen waardoorDEXe kunnen komen te vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wonneer een kind of huisdier alleen worden gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht konnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger befindt, kan dit als obstakte worden herkend en worden dat gebied möglichnest发展格局.
• Wanner de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en+zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wonneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation.altijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

VOOR HET GEBRUIK

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verzoren.

Als er zich objecten voor het oplaadstation bevinden, hunnen deze verhinderen dat de robotstofzuiger zich automatisch LAST OPLAD.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschadigen.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

• Als u dit nicht doet, zou dat tot brand en elektrische schokken..., küssen leiden.

Zorg dat de robotstofzuiger Niet over vloeistoffen zoals water, olie en plasjes van huisdieren hebweegt of.Deze opzuiigt.

• Hierdoor kan het apparaat ernstig{kunnen beschadigen.
• Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation Niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig{kunnen beschadigen of brandveroorzaken.

TIJDENS HET GEBRUK

De robotstofzuiger mag nicht opDICke vloerkleden worden gebrukt.

• Dit zou tot problemen met de robotstofzuiger können leiden.
• Het vloerkleed zou hierdoor können beschadigen.

Gebruik de robotstofzuiger nicht op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig hunnen beschadigen.

De robotstofzuiger kanijdens het zuigen gegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijk opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiiger.

• Dit zou tot storingen können leiden.

Verwijder tijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wonneer het apparaat langereijd met een geblokkeerde ingang worden gebruikt, kan het hierdoor ernstig beschadenig.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan-uitschakelaar in deuitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de Voordeur of de drempel van de tuindeur vast könnenkommen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als bereits zich langer dan 5 minutes nicht kan verplaatsen.
• Om het zuigen te hervattenzetu de aan-uitschakelaar in de uitsstand en weein de aanstand nadat u het apparaat hebt verplaatst naareen plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUIK

De robotstofzuiger kan locaties die unde nicht kan bereiken zoals hoeken en ruimten tussen banken en muren nicht volledig reinigen.

• Reinig deze locaties vanijd totijd.

Na een reiniging konnen er stofvlokken achechterblijven als deze zich tijdens het dreinigen hebben gezormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

De reinigingsrobot kan zich nicht over vloerkleden verplaatsen nadat de dweil is aangebracht.

• Als u een vloerkleed wilt reinigen, verwijdert u eerst de dweil en de dweilplaat.

Dit product is nicht geschikt voor natte dweilen.

REINIGING EN ONDERHOUD

Wanner u het product reinigt, mag u geen waterrechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig konnen beschadigen.

Oefen geen harde druk uit op de bumper van de robotstofzuiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehald en in elkaar worden gezet.

• Hierdoor kan het apparaat hunnen beschadigen.

REINIGING EN ONDERHOUD

Verwijder regelmatig eventuele vreeimde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werkking van de sensoren.

Gebruik alkijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit Niet doet, bestaat de möglichkheid dat het apparaat plotseling in werkig treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd,要去 dit door een gekwalificierde onderhoudsmonteur van het klantenservicecentrum latentervangen.

Zorg dat u UIT veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Maak de dweil na het reinigen schoon en LAST deze helemaal drogen voordat u hem opnieuw gebruikt.

• Als u dat Niet doet, kan de dweil onaangenaam gaan ruiken.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

• Batterij-informatie: AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

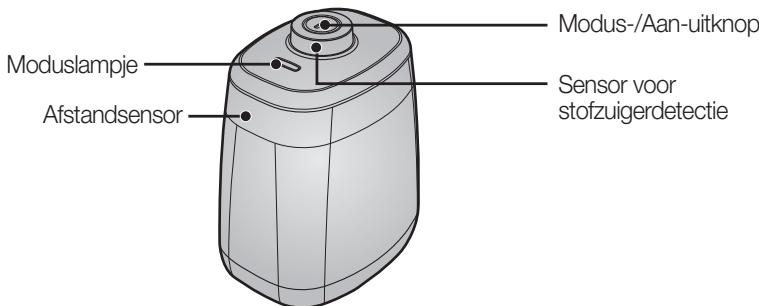

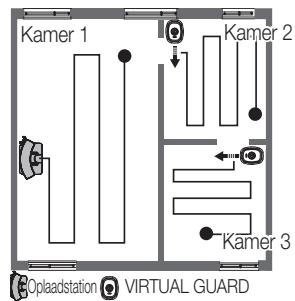

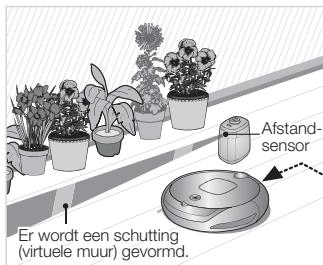

HANDIGE VIRTUAL GUARD-FUNCTIE

U kurz de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

- Wat is plafondvormherkenning (Visionary mappingTM)?

Met deze functie worden met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geidentificiered en wordt de Beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt (二) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

VARIOUS CLEANING MODES

1. Automatische modus : Alle ruimten worden automatisch gereinigd.

2. Lokale modus : Een specifiek lokaal gebied worden intensief gereinigd. Dit kan worden gebruikt om brood- en koekkruimels op te ruimen.

3. Uitgeb residue modus : De robotstofzuiiger reinigt totdat de batterij bijna leeg is.

4. Handmatige modus : De vloer kan handmatig worden gereinigd door de robotstofzuiger met een afstandsbediening te verplaatsen.
5. Turbomodus : aangezien de zuigborstel incke modus op maximale snelheid draait, reinigt het apparaat better.(U kunt de modus kiezen met de afstandsbediening.)
6. Zijborstel modus : Wonneer de obstakelsensor tijdens het stofzuigen een obstakte herkent, worden de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich möglichk bij hoekjes om deze schoon te make.
7. Geplande reinigingsmodus : Op het ingesteldeijdstip reinigt de robotstofzuiger de vloer.
8. Dagelijkeinigingsmodus: De reinigingsrobot reinigt elke dag de vloer op het ingestelde tijdstip.

EENVoudige STOfAFVOER

De stofuitgang aan de bovenkant maakt het möglichk om de stofopvangbak te ledigen met behulp van een normale stofzuiger zonder rondviegend stof.

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zichborstel worden stof uit hoeken en van randen wegheaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsystemeikan de robotstofzuiger over drempels met een hoogte van circa 1.5cm heen en zo alle kamers reinigen. De robotstofzuiger is möglichniet in staat om over een drempel van 1,5cm te gaan, afhankelijk van de vom van de drempel.

ANTI-BOTSING

De robotstofzuiger herkent en ontwijk in twee fasen obstakels. Eerst worden obstakels herkend door de 8 obstakelsensoren. Als de robotstofzuiger toch gegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de Voordeur om te voorkomen dat de robotstofzuiger maar beneden valt.

VEILIGHEIDSINRICHING

Wanneer de robotstofzigerijdens het reinigen worden opgetild, worden dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zichborstels hun werking.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger
- Afstandsbediening

• Oplaadstation

Andere onderdelen

(Batterijen van type AAA)

Gebruiksaanwijzing / 2 batterijen

VIRTUALGUARD

Reservefilter

Reinigingsborstel

Houder voor afstandsbedieling

Microvezeldweil

Dweilplaat

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[Stofzuiger]
Voorkant

Zijkant

Onderkant

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEIN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen要去en apart worden aangeschaft.
Plaats vór gelebruik de alkalinebatterijen (type D).

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD Niet werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

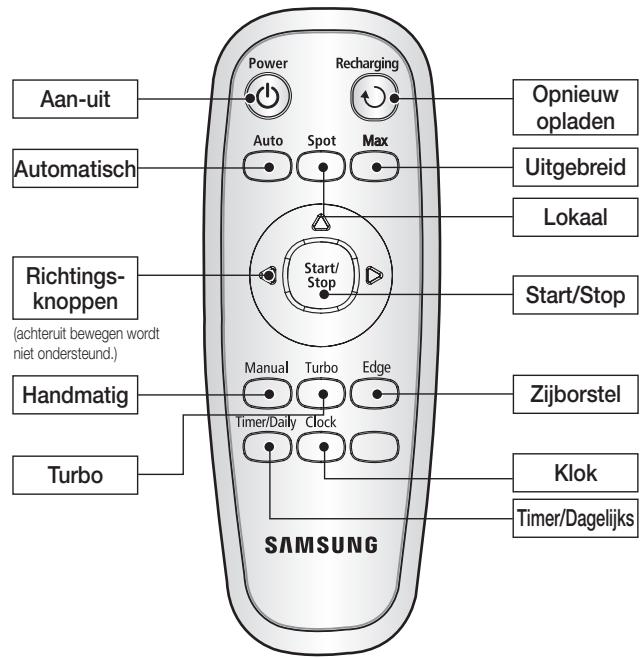

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst.
Plaats voör gelebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartment aan de achterkant van de afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening nicht werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

NAMEN VAN DE ONDERDELEN

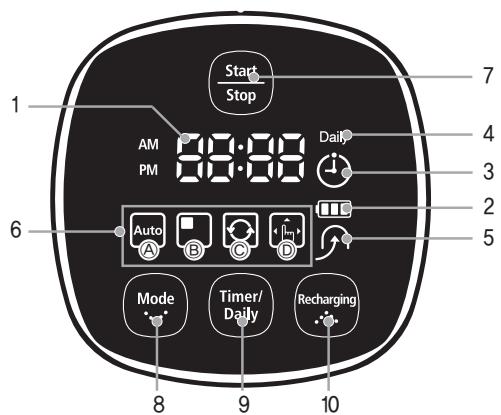

[Display]

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.
• Tijdens het gebruik: het batterijniveau worden weergegeven. Het batterijniveau looptijdens het gebruik vanaf FULL per niveau terug. (Wanner de batterij volledig leeg is, knippert er een niveau om "LO" aan te Geven.)

3. Geplande reiniging

• Als er een reiniging is ingepland,licht het pictogram van Geplande reiniging op.

4. Dagelijks

• Als dagelijks reinigen is ingesteld,licht het pictogram Dagelijks op.

5. Opnieuw opladen

• Dit pictogram Licht op wanner de robotstofzuiigeraar het oplaadstation terugkeert om de batterij op te laden.

6. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogramlicht op wanneer de Automatische reinigingsmodus is geselecteerd.
(b) Lokale modus: dit pictogramlicht op wanner de Lokale reinigingsmodus is geselecteerd.
(c) Uitgebreide modus: dit pictogram Licht op wanner de Uitgebreide reinigingsmodus is geselecteerd.
(d) Handmatige modus: dit pictogram Licht op wanner de Handmatige reinigingsmodus is geselecteerd.

KNOPPENGEDEELTE

7. Start/Stop

• Druk hierop om het reinigen te starten en stoppen.

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop () om het reinigen te starten.

9. Timer/Dagelijks

• Druk hierop om een reiniging in te plannen.

10. Opniew opladen

• Na een druk op deze knoplicht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger maar het oplaadstation terug om de batterij op te laden.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te konnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te{kunnen opladen, moet eerst het oplaadstation worden geinstalleerd. Bij aankoop van het product is de batterij nog Niet geladen. Daarom要去 deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De hijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. De VIRTUAL GUARD plaatsen

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

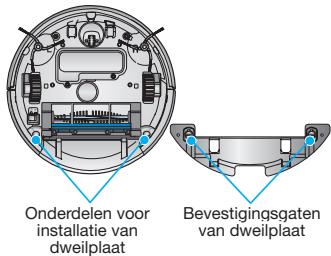

6. Eendweil aanbrengen

Bevestig de dweil aan de onderkant van de reinigingsrobot.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te{kunnen gebruiken, moet u de aanuitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen geseset.

1. Draai de stofzuiger om en zet de aan-uitschakelaar in de aanstand.

• Als de pictogrammen nicht oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.

• Let op dat alle instellingen worden gereset als u de aanuitschakelaar in de uitstand zet.

• Als er ongeveer 5 seconden lang geen toets worden ingedrukt nadat het apparaat is ingeschakeld, worden het apparaat automatischuitgeschakeld om te voorkomen dat de batterij leegloopt. Als u de stroom wee wilt inschaken, houdt u de aan/uit-knop (Run/Stop (Activeren/Stoppen)) op het apparaat of op de afstandsbediening een tijdje ingedrukt.

Als de aan-uitschakelaar in de uitstand staat, worden de robotstofzuiger nicht opgeladen, ook Niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Ermight zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wonneer het een houten vloer betreft, staat u het oplaadstation indezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation.altijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.

• Als de robotstofzuiger van het oplaadstation worden losgemaakt, worden de batterij automatisch ontladen.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontlagen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunten van de stofzuiger op geldijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid"uit het oplaadstation hoort.

2. Het oplaadlampje worden groen.

1. Controller de oplaadstatus van de robotstofzuiiger.

2. Wanner het opladen begint, worden achtereenvolgens de batterijniveau-indicator en " B" op het display weergegeven.

3. Wonneer het opladen gereed is, worden achetereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volleyig opgeladen

Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zar deze zichzelf automatisch bij het oplaadstation opladen.
■ Wonneer de batterijniveau-indicator tijdens het reinigen knippert en "LO" op het display worden weergegeven, kan de robotstofzuiger net met de afstandsbediening of de knappen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct maar het oplaadstation dragen om de batterij weeper op te laden. (Dit gebeurt wonneer de batterij volledig ontladen is.)

• Na aankoop van het product duurt het onceveer 120 minutes om de batterij volledig op te laden en loopt het product circa 90 minutes.
• Wanner de 'batterij worden opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.
• Te nemen maatregelen wanneer het opladen Niet soepel verloopt.
  Wanneer de robotstofzuiger nicht automatisch kan worden opgeladen, moet u het volgende proberen:
• Zet de aan-uitschakelaar aan de onderkant van de robofstofzuiger in de uitstand en weein de aanstand (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en streek deze er weer terug in (Reset).
• Controller of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stefzuiiger en het oplaadstation met een droge doek schoon.
• Controller of er zich sterk reflecterende objcten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation worden gehaald, za de batterij op een natuurlijke manier ontladen.
• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanner u voor langere tijd vanuis bent vanwege een zakenreis, eenvakantie, enzovoorts, moet u de aanuitschakelaar op de robotstofzuiger in deuitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijk oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.
• De batterijgarantie geldt voor eenperiode van 6 maanden na de aankoopdatum.
  ■ Wonneer u een batterij koopt, moet u vór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbol dat aangeeft dat het een origineel onderdeel betreft (NMSUN).

* Batterij-informatie : AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

• Deze batterij is alleen bedoeld voor robotstofzuiigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij Niet uit elkaar en pas.Deze Niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit deze Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
  -Bewaar de batterij binnenshuis (0^ 40^)
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijk manier wegwerpen.
• Worp deze batterijen Niet weg bij het normale huishoudelijk afval.

• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.

• Als de batterij defect is, mag u deze Niet demonteren. Neem contact op met het zichstbijzinde klantenservicecentrum.

• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geauthoriseerd klantenservicecentrum om de batterij te verrangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan nicht door de gebruiker worden verrangen.

Voor informatatie over de verwangings ervan neemt u contact op met het servicecentrum.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE TIJD INSTELLLEN

Voor een correct gebruik van de functies voor geplande reiniging en dagelijkse reiniging is het instellen van dearend vereist.

U=knt de tijd alleen instellen met behulp van de afstandsbediening.

UCNT de tijd alleen instellen met behulp van de afstandsbediening.

Stel de huidigeijd is 07:00研究成果

Afstandsbediening

Configuratievolgorde

1 Voer het huidige uur in.

2 Activeer de instellingsmodus.

3 Stel het uur in.

4 Voer de huidige waarde voor minutes in.

5 Bevestig de instelling.

• Druk op de knop (_int) inplaats van op de tijdinstellingsknopijdens het instellen van de tijd om de modus voor het instellen van de tijd tebeeindigen.
• Als een geplande reiniging is ingesteld, kutn u de tijsinstelling Niet wijzigen.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
• Uit: het lampje is uitgeschakeld.

2. De schuttinglengte instellen

• Stel met de afstandsschakelaar de afstand vanaf de VIRTUAL GUARD in om de robotstofzuiger tot een bepaald gebied te beperken.

• De afstand van de virtuele wand is minimaal 2.5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vomt een onzichtbare barriere die de robotstofzuiger Niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de Voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aanuitknop de Schuttingmodus (virtuele muur).

2. Het moduslampje knippert rood.

1. Plaats de VIRTUAL GUARD voór het gebied dat u voor de robotstofzuiger wilt blokkeren.

2. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger nicht kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanner het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).

2. Het moduslampje knippert groen.

3. Plaats de VIRTUAL GUARD bij de ingang van de kamer die要去 worden gereinigd.

4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

• Schakel het apparaat uit wanner u de VIRTUAL GUARD nicht gebruikt. (Wanner u de robotstofzuiiger gedurende langereijd Niet gebruikt,要去 u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop Niet werkrt, betekent dit dat de batterijen op+zijn. Vervang in dat geval de batterijen. (Specifications: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd.

*Aangezien er een onzichtbare barriere worden gevormd om te voorkomen dat de robotstofzuiger gegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren teplaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat möglichk minder soepel in locaties met halogenlicht of in de buitenlucht.
• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is möglichk dat een bepaald apparaat Niet werkt als het

[Prioriteit infrarode signalen]

Afstandsbediening

VIRTUAL GUARD

Oplaadstation

zich voor een ander apparaat met een hogere prioriteit bevindt.

• Wonneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakte. Dit komt doordat het signalaan van de afstandsbediening een hogere prioriteit heeft dan het signalaan van de VIRTUAL GUARD.
• Wanner u de robotstofzuiger op eenkleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.
• Plaats de VIRTUAL GUARD uit de buurt van het oplaadstation,.ovat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.
• Als er meertere robotstofzuigers gegelijk worden gebruikt, können deze storingen vertonen door interferentie van de infrarode signalen.

EEN DWEIL AANBREngen

U kunt stof goed verwijderen met de microvezeldweil.

Procedures voor het aanbrengen van de dweil

1. Breng de dweil aan op de klittenband van de dweilplaat.

• Breng de dweil zo aan dat de rand van de dweilhouser nicht worden bedekt.

2. Lijn de gaten in de dweilplaat uit met de onderzijde van de reinigingsrobot en duw de onderdelen aan totdat.Deze vastklikken.

• Als u de dweilplaat Niet goed aanbrengt, kan deze losraken tijdens het reinigen.

3. Plaats de dweilplaat waarop de dweil is aangebracht, op de vloer en duw deze maar beneden.

• De reinigingsrobot kan zich nicht over vloerkleden verplaatsen nadat een dweil is aangebracht. Verwijder de dweil en de dweilplaat waarom voordat u een vloerkleed reinigt.
  Maak na het reinigen de vuile dweil schoon.
• Gebruik de dweil alleen nadat deze volledig is gedroogd. (U kunt geen natte dweil gebruiken.)
• Als er vloeistof, zoals koffie, op de vloer ligt, gebruikt u de dweil Niet om de vloer schoonte make; anders leidt dat tot indirecteverontreiniging van de vloer met de vloeistof.

* Breng de dweil aan en zorg dat\ deze geliek loopt met de rand van\ de dwellhouser.

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuiigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aanstand staat.
- Wanneer de robotstofzuiiger in bedrijf is, drukt u op de knop () om de desbetreffende aktiviteit te annuleren en een functie te selecteren.

Het apparaat aan- en uitzetten

Het apparatus aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop () .

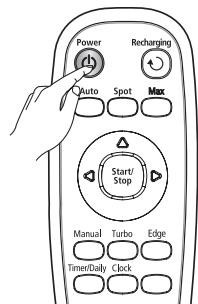

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (()) 3 seconden ingedrukt.

De afstandsbediening gebruiken

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht, Handmatig.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebrecht/Handmatig door op de knop ( Start Stop) en verwolgens op de knop ( Stop) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wonneer u op de knop (Start Stop) drukt zonder een reinigingsmodus te selecteren, worden er een Automatische reiniginguitgevoerd.

De knoppen op de stofzuiger gebruiken

Stoppen

• Als u wilt stoppen drukt u op de knop (Start) op de afstandsbediening of op de stofzuiger.
• Wonneer de reiniging is gestopt, komt derobotstofzuiger tot stilstand.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen kutu de robotstofzuiger maar het oplaadstation latenterugkeren.

• Wonneer de robotstofzuiiger in bedrijf is, drukt u op de knop () om de desbetreffende aktiviteit te annuleren en drukt u verzolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.

2. Het pictogram (↑) op de stofzuiger worden ingeschakeld en de robotstofzuiger keert maar het oplaadstation terug.

3. Als u de robotstofzuiger wilt latent stoppen verwijl\ deze maar het oplaadstation terugkeert, drukt u op de\ knop ( ( Start Stop ) ).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wonneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanner de robotstofzuiger nicht\ aar het oplaadstation terugkeert

• Controller deplaatsing van het oplaadstation

• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger Niet maar zich toe kan leiden.

• Als het oplaadstation meer dan 5m van derobotstofzuiger verwijderd is, kan het

: Langer duren voordat de robotstofzuiiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.

• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel heben kan maar de locatie waar de oplader is geinstalleerd.

De knoppen op de stofzuiiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt hetHSV eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positie tijdens het verplaatsen blijft herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wonneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stop 1keer	Auto	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de functie voor hervatting van de reiniging Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwil deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is en worden de reiniging nicht meer hervat.

• Verplaats de robotstofzuiger Niet verwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.
• Als u op de afstandsbediening op de knop Turbo drukt, wordt On turbo (08888) of Off turbo (0888888) weergegeven op het display. Als On turbo wordt weergegeven,kest u de vloer reinigen in de Turbomodus.
• Als u op de afstandsbediening op de knop Edge drukt, worden On Edge (OnEdge) of Off Edge (Off Edge) weergegeven op het display. Als On Edge worden weergegeven,=kunt u de vloer reinigen in de Zijborstelmodus.
• Als u Turbomodus en Zijborstelmodus tegelijkertijd selecteert, wordt (E8888 → Ed92) weergegeven op het display.

Normale modus

Turbomodus

Zijborstelmodus

Reiniging voltooid

LOKALE REINIGING

Een Klein gebied met veel koekkuimels, stof, enzovoorts kurz u gemakkelijk lately reinigen.

• Verplaats de robotstofzuiger maar het gebied waar u een lokale reiniging wilt UITvoeren.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stop 2keer	Spot	1 De modus instellen.
Start Stop	Start/Stop	2 De modus instellen.

• In de Lokale reinigingsmodus worden er door derobotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wonneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging Niet beschikkaar.

• Als u op de afstandsbediening op de knop Turbo drukt, wordt On turbo (88888) of Off turbo (8888888) weergegeven op het display. Als On turbo wordt weergegeven, kutu de vloer reinigen in de Turbomodus.
• Als u op de afstandsbediening op de knop Edge drukt, wordt On Edge (On Edge) of Off Edge (Off Edge) weergegeven op het display. Als On Edge wordt weergegeven,kest u de vloer reinigen in de Zijborstelmodus.
• Als u Turbomodus en Zijborstelmodus tegelijkertijd selecteert, worden (E8888 Ed92) weergegeven op het display.

DE ROBOTSTOFZUIGER GEBRUIKEN

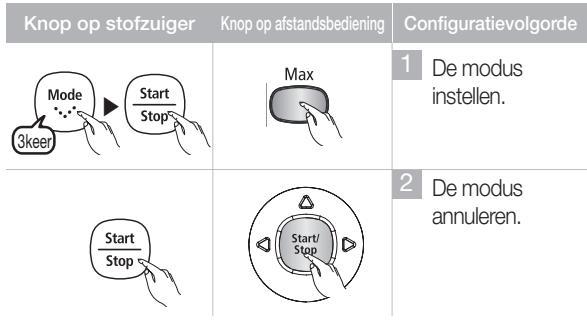

ZIJBORSTEL REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op een niveau knippert.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positieijdens het verplaatsen blijft herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de reiniging Niet hervat.
• Als u de robotstofzuiiger verplaatst verwijl deze worden opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging worden dan nicht meer hervat).

• Verplaats de robotstofzuiger Niet verwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.
• Als u op de afstandsbediening op de knop Turbo drukt, Zijborstelmood wordt On turbo (08888) of Off turbo (08888888) weergegeven op het display. Als On turbo wordt weergegeven, kurz u de vloer reinigen in de Turbomodus.
• Als u op de afstandsbediening op de knop Edge drukt, worden On Edge (On Edge) of Off Edge (Off Edge) weergegeven op het display. Als On Edge worden weergegeven, kutu de vloer reinigen in de Zijborstelmodus.
• Als u Turbomodus en Zijborstelmodus tegelijkkertijd selecteert, worden (8888 Ed92) weergegeven op het display.

Normale modus

Turbomodus

Zijborstelmodus

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGE REINIGING

Met behulp van de afstandsbediening kut u de robotstofzuiger verplaatsen om een specifik gebied direct te reinigen.

• Verplaats de robotstofzuiger maar het gebied waar u een handmatige reiniging wilt UITvoeren.
  Handmatig reinigen kan alleen met de afstandsbediening.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stop4keer	Manual	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging Niet beschikkaar.

• Als u op de afstandsbediening op de knop Turbo drukt, wordt On turbo (08888) of Off turbo (0888888) weergegeven op het display. Als On turbo wordt weergegeven, kutu de vloer reinigen in de Turbomodus.
• Als u op de afstandsbediening op de knop Edge drukt, wordt On Edge (OnEdge) of Off Edge (Off Edge) weergegeven op het display. Als On Edge wordt weergegeven,kest u de vloer reinigen in de Zijborstelmodus.
• Als u Turbomodus en Zijborstelmodus tegelijkertijd selecteert, worden (E8888 Ed92) weergegeven op het display.

Normale modus
Turbomodus

Zijborstelmodus

U kurz instellen dat de robotstofzuiger op een bepaaldijdstip begint met reinigen. (Uitstel: tot 23研究成果)

• Geplande reiniging is alleen möglichk wanner de robotstofzuiger zich in het oplaadstation bevindt.

Knop op stofzuiger Knop op afstandsbediening		Configurativolgorde	Voorbeeld: De huidigeijd: 07:00 uur. De gewenste begintijd van de reiniging: 09:30 uur.
Timer/Daily	Timer/Daily	1 Activeer modus voor geplande reiniging en bevestig dat de ingesteldearend is.	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	KNippert AM 07:41
Recharging Mode	Recharging Start Stop	3 Stel het uur in.	KNippert AM 09:41
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM 09:00
Recharging Mode	Recharging Start Stop	5 Stel het eenantal minuten in.	KNippert AM 09:30
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	AM 09:30
Start Stop	Start Stop	Annuleer de instelleningen.	Het pictogramlicht nicht meer op.

Wonneer het instellen gereed is en u op de knop (_depD_dep) drukt in plaat van op de knop OPMERKINGUitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

USING THE ROBOTIC VACUUM CLEANER

DAGELIJKSE REINIGING INSTELLLEN

U kurz instellen dat de reinigingsrobot elke dag op een bepaald tijdstip begint met reinigen.

Dagelijke reining is alleen möglich wanner de reingingsrobot zich in het oplaadstation bevindt.

Knop op stofzuiger Knop op afstandsbediening		Configuratievolgorde	Voorbeeld: De huidigearend: 07:00 uer. De gewenste begintijd van de reiniging: 09:30 uer.
Timer/Daily Seconds	Timer/Daily Seconds	1 Activeer de modus voor dagelijkse reiniging en bevestig dat de ingestelde tijd jeist is. (Controller de dagelijkge gereanseveerdeijd.)	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	AM Knippert Daily
Recharging Mode	Recharging Vergader Start/Stop	3 Stel het uur in.	KNippert AM Daily
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM Daily
Recharging Mode	Recharging Vergader Start/Stop	5 Stel het eenantal minuten in.	Knippert AM Daily
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	KNippert AM Daily
Start/Stop	Timer/Daily Seconds	Annuleer de instelleningen.	Daily The icon is turned off.

Wonneer het instellen gereed is en u op de knop (_capdrip) drukt in plaat van op de knop OPMERKINGUitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

EXTRA FUNCTIONS GEBRUIKEN

U kunt de reinigingsrobot gemakkelijker en handiger gebruiken met behulp van allerlei extra functies.

U aunt de extra functies alleen instellen met behulp van de afstandsbediening.

Turbomodus

Als u op de afstandsbediening op de knop Turbo drukt, worden On turbo (888888) of Off turbo (8888888) weergegeven op het display.

On turbo (Turbomodus) : de zuigborstel draait met maximale snelheid. Off turbo (normale modus) : de zuigborstel draait met normale snelheid.

Zijborstelmodus

Als u op de afstandsbediening op de knop Edge drukt, worden On Edge (On Edge) of Off Edge (OF F Edge) weergegeben op het display.

On Edge (Zijborstelmodus): de reinigingsrobot reinigt de vloer en maakt waar bij contact met obstakels.

Off Edge (Ontwijkmodus) : de reinigingsrobot reinigt de vloer en vermijdt waar bij obstakels.

Als Off Edge (Ontwijkmodus) worden weergegeven, kan de reinigingsrobot op dunne of donkere obstakels stuiten.

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODOEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

■ Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken geleuren.
- Gebruik geen middelen of mechanische apparaten die nicht door de fabrikant zich geinstalleerd en die de verworming van de robotstofzuiger zouden können versnellen.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiiger gaat reinigen.

De robotstofzuiger zou anders plotseling in werkung kuren treden en lichamelijk letsel veroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoortsrechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doek.

Venster voorsensor

Venster voorsensor en camera

SNEL STOF VERWIJDEREN

U kunt op eenvoudige wijze de stofopvangzak ledigen met behulp van een normale stofzuiger zonder de stofzak te verwijderen.

1. Open de klep van de stofuitgang.

1. Als u de luchtinlaat van de stofzuiger bij de stofuitgang houd, worden het stofrechtstreeks vanuit de stofopvangzak opgezogen.

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

• Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.
  Leeg in de volgende gevallen de stofopvangbak.

• Als er zich stof in de stofopvangbak heeft opgehoopt.

• Als de zuigkracht plotseling sterk afneemt.

• Als het geluid plotseling toeneemt.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak�<|im_start|>assistant <|im_start|>assistant PUSH) en trek de stofopvangbak�<|im_start|>

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Veeg het stof van het filter en uit de stofopvangbak.

2. U kunt ze met water afspoelen.

1. Plaats het filter in de stofopvangbak.

2. Zorg dat het raster van het filter maar beneden is gericht. Het kan Niet in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak enplaats de bak in de stofzuiger.

[Structuur van de stofopvangbak]

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze voor het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijden.

1. Nadat u gecontroleerd hebt op vreemde stoffen drukt u op de haak waarmee de borstel vastzit om deze los te make.

DE ROBOTSTOFZUIGER REINIGEN

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zich gewikkeld.

1. Wanner de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan-uitschakelaar en verrolgens ook aan de andere kant.

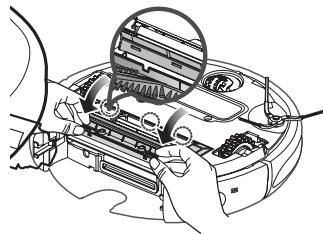

1. Nadat u de 3 uiteinden van de klep in de openings hebt gestoken, duwt u op het andere[eine totdat dit op+zijnplaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, können er lange draden of haren om de borstel gewikkeld raken. Controller en reinig de zuigborstel regelmatig.

DE ROBOTSTOFZUIGER REINIGEN

DE DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controleer of de draaiende zichborstel nicht verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraatk.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zijborstel gezouwen. Veeg de borstel verwolgens aan de doek af.

1. Draai de draaiende zijborstel rond en herhaal de procedureuit stap 2.

1. Als erhaar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij hetteringplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger opdezelfde plaatskomen.

(De letter "R" is aan de rechterkant van de draaiende bijborstel aangebracht.)

OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreme de zaken aantrecht,要去 u de borstel regelmatig reinigen.

Als er zich Veel vreme de zaken aan de borstel hechten, kan deze daardoor beschadigen.

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er möglichk vreeimde stoffen aan het rijwiel vast.

1. Wonneer u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger waar voorzichtig ondersteboven op.

1. Controller of er vreemde stoffen zijn vastgehecht en verwijder们都 zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

DE DWEIL ONDERHOUDEN

Een vuile dweil kan onaangenaam ruiken. Houd de dweil dus schoon.

1. Maak de dweilplaat los van de onderzijde van de reinigingsrobot.

1. Verwijder de dweil van de dweilplaat.

1. Reinig de dweil met schoon water.

1. Laat de dweil in een goed geventileerde ruimte—helemaal drogen voordat u deze gelebruikt.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuigerwerkvorafgaandaan het reinigenhelemaal Niet.	• Is de stofopvangbak geplaatst?• Staat de aan-uitschakelaar in deaanstand?• Is de reinigingsmodus ( Auto) in hetdisplay ingeschakeld?• Knippert de batterijniveau-indicator op slechts eén niveauen is 'LO' op het displayweergegeven?• De robotstofzuiger werkntiet als de batterij in deafstandsbediening leeg is.	• Plaats de stofopvangbak.• Zet de aan-uitschakelaar in deaanstand.Druk op de knop (StutStep). (Houd deknop (StutStep) 3 seconden of longerinedrukt om het apparaat uit te schakelen.)• Til de robotstofzuiger op enplaats deze handmatig in hetoplaadstation om het apparaat op te laden.Vervang de batterijen in afstandsbediening. (type AAA)
De robotstofzuigerisijdens deerinriging gestopt.	• Knippert de batterijniveau-indicator op slechts eén niveauen is 'LO' op het displayweergegeven?• Is de robotstofzuiger acheer snoeren op de vloer blijvenhaken?• Is de robotstofzuiger op de vloer bij een hoogteverschil blijvensteken? - Het rijwiel staat omhoog.• Is er een stuk stof om het rijwiel gewikkeld?• Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in hetoplaadstation om het apparaat op te laden.Zet de aan-uitschakelaar in deuitstand en maak de snoeren los.Zet de aan-uitschakelaar indeuitstand en verplaats derobotstofzuiger maar een andereplek om te reinigen.Zet de aan-uitschakelaar indeuitstand en verwijder de stof.Zet de aan-uitschakelaar indeuitstand en verplaats derobotstofzuiger maareen andere plek om te reinigen.
Tijdens het reinigen is erweinig zuigkracht.	• Controleer of de stofopvangbakvol is.• Controleer of de zuiggangverstoot is.• Controleer of het filter verstoot is.	• Stop de robotstofzuiger en leegde stofopvangbak.Zet de aan-uitschakelaar in deuitstand en verwijder de zakendie de zuiggang verstoppen.Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels�,要去 u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunter bevinden,要去 de contactpunter met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD)dicht bij het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampjeuit?	• Vervang de batterijen.(2 alkalinebatterijen type D(LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaalveel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen.(2 alkalinebatterijen type D(LR20))
Op het display worden er afgeteld:30, 29, 28, ...	• Is de robotstofzuiger handmatig van het oplaadstation gehald of is er tijdens het opladen op een knop gedrukt?	• Als de robotstofzuiger tijdens het opladen van het oplaadstation wordt gehald of als er dan op een knop wordt gedrukt,keert deze na 30 seconden automatisch maar het oplaadstation terug.

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiger is tijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiger maar een andere plek.
C 01	• Er is een vreemde stof (draad, papier, spelgoed, enz.) in de zuigborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de zuigborstel.
C 02	• Er is een vreemde stof (draad, papier, spelgoed, enz.) in het linkerrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het linkerrijwiel.
C 03	• Er is een vreemde stof (draad, papier, spelgoed, enz.) in het rechterrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het rechterrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukje�uitbuten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeken van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeken van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• Duw de stofopvangbak aan totdat u een klikgeluid hoor.
C 09	• Er is een vreemde stof (draad, papier, spelgoed, enz.) in de draaiende zijborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de draaiende zijborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foultcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specifications	Diameter	355mm
	Hoogte	93mm
	Gewicht	4.0kg
Elektrische specifications	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecificaties	14.4V / 2,000 mA
Reinigungsspecificaties	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebeide, Handmatige en Geplande reiniging, Dagelijkse reiniging instellen
	Oplaadduur	Circa 120 minutes
	Reinigungstijd (bij een harde vloer)	Circa 90 minutes
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Contacttype

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMCrichtlijn:2004/108/EEC

Veiligheidsrichtlijn laagspanning: 2006/95/EC

SAMSUNG
