| Título | Descripción |
|---|---|
| Tipo de producto | Aspiradora robot |
| Características técnicas principales | Navegación inteligente, sensores anti-caídas, limpieza profunda |
| Alimentación eléctrica | Batería de iones de litio recargable |
| Dimensiones aproximadas | 34,5 x 34,5 x 9,5 cm |
| Peso | 3,5 kg |
| Compatibilidades | Compatible con superficies duras y alfombras |
| Tipo de batería | Ion de litio |
| Tensión | 14,4 V |
| Poder | 50 W |
| Funciones principales | Limpieza automática, programación horaria, recarga automática |
| Mantenimiento y limpieza | Filtros lavables, cepillos desmontables para una limpieza fácil |
| Piezas de repuesto y reparabilidad | Accesorios disponibles para reemplazo, facilidad de desmontaje |
| Seguridad | Protección contra sobrecargas, sensores anti-caídas |
| Información general útil | Garantía de 2 años, asistencia técnica disponible |
Preguntas frecuentes - SR8895 NAVIBOT SILENCIO SAMSUNG
Preguntas de los usuarios sobre SR8895 NAVIBOT SILENCIO SAMSUNG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Robot aspirador en formato PDF gratis! Encuentra tus instrucciones SR8895 NAVIBOT SILENCIO - SAMSUNG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SR8895 NAVIBOT SILENCIO de la marca SAMSUNG.
MANUAL DE USUARIO SR8895 NAVIBOT SILENCIO SAMSUNG
Aspiradora robot Manual del usuario
* Antes deponer en marcha la unidad, lea atentamente las instrucciones.
* Sólo para uso en interiores.
Espanol
imagine the possibilities
Gracias por adquirir un produit Samsung.
Para recibir un service máscomplete,
registresuproducto en
www.samsung.com/register
Información deseguidad
INFORMACION DE SEGURIDAD
ADVERTENCIA
- Antes deponer el aparato en funciona,lea this manual en su totalidad y conservelo para futuras consultas.
ADVERTENCIA
- Ya que las siguientes instrucciones de configuraciono se aplican a varied models, las caracteristicas de su aspiradora peuvent variar ligeramente de las descritas en este manual.
SÍMBOLOS DE PRECAUCión/ADVERTENCIA UTILIZADOS
| ADVERTENCIA | Indica que hay un peligro de muerte o lesiones graves. |
| PRECAUCION | Indica que hay un riesgo de lesiones personales o daño material. |
OTROS SIMBOLOS UTILIZADOS
| NOTA | Explicación de关键时刻 para poder a los sistemas a comprendir como utiliser este producto adecuadamente. |
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al utilizar un electrodoméstico deben tomarse una precauciones tíbasas, incluidas lassiguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT.
Cuando no utilise la aspiradora desenchufela de la toma asio como antes de realizarrialquier mantenimiento.
ADVERTENCIA: para reducir el riesgo de incendio, descarga electrica o lesiones:
GENERAL
- Utilice la aspiradorasole como se explican estemanual.
- No utilise la aspiradora robot ni el cargador si está dañados.
- Si la aspiradora no funciona correctamente, ha sufrido alguna caía, se ha dado, se ha dejado en el exterior, se ha mojado,Debe devolverla a un centro de atencion al cliente.
- No manipule el cargador ni la aspiradora robot con las manos húmedas.
- Utilícela sólo en superficies de interior que estén secas.
- Este electrodométrico no está pensado para que lo usen personas (incluidos los niños) con las capacities físicas, sensoriales o mentalares reducidas, o faltas de conocimiento y experiencia, sin la supervisión o lasindicaciones de una persona responsable que garantice un uso seguro del aparato.
- Nocede que los niños juguen con el electrodométrico.
CARGADOR DE LA BATERIA
- No modifie el enchufe polarizzato para que se adapte aarlo no polarizzato o a un cable alargador.
- No lo utilise en exteriores o sobre superficies húmedas.
- Desenchufe el cargador cuando no lo usa y antes de las operaciones de mantenimiento.
- Utilice solo el cargador suministrado por el fabricante.
- No lo utilise con un cable o un enchufe dañados.
- Para trasladarlo no tire del cable, no utilise este como una asa, no atrape el cable con la tapa niuya el cable alrededor de cordes o esquinas cortantes. Mantenga el cableApartado de las superficies calientes.
- No utilise cables alargadores ni enchufes con una capacité de energia de corriente inadequada.
- No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
- No rompa niarroje al fuego las pilas ya que una temperatura elevada las可以使 hacer explotar.
- No intenteAbrirelcargador.Larreparaciondebeeffectuarse solo enuncentredeserviciocualificado.
- No exponga el cargador a temperatas altas ni a ningún tipo de humedad.
ASPIRADORA ROBOT
- No aspire objetosuros o afilados como cristales, clavos, tornillos, monidas, etc.
- No utilise la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos nithers objetivos en la camera del ventilador ya que la unidad se puedaponer en marcha accidentalmente.
- No ponga ningún objeto en las aberturas. No utilizes la aspiradora si una abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas,pelos y cualestería另一边cosa que pueda reducir el caudal de aire.
- No aspire materiales tóxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.)
- No aspirerialquier casa que pueda arder o provocar humano, como cigarrillos, fosforos o cenizas calientes.
- No aspire liquidos inflamables o combustibles, como gasolina, ni utilise la aspiradora en zonas donde ellos peuvent estar presentes.
- No utilise la aspiradora robot en un lugar cerrado donde haya vapeores despendidos de pinturas a base de aceite, insolventes, produits antipolilla, polvo inflatable u otros vapeores explosivos o tóxicos.
- Se pueda producir fugas en las celdas de las pilas en conditiones extremas de uso o de temperatura.
Si el liquido entra en contacto con la piel, lávela rápidamente con agua. Si el liquido entra en contacto con los ojos, enjuáguelos inmediamente con agua limpia durante al menos 10 Minutes. Solicite atencion medica.
INFORMACION DE SEGURIDAD
02
CHARACTERÍSTICAS DEL PRODUCTO
13
MONTAJE DE LA ASPIRADORA
15
MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO
36
SOLUTION DE PROBLEMAS
43
ESPECIFICACIONES DEL PRODUCTO
46
06 Acerca de la alimentacion electrica
07 Antes de utiliser
10 Durante la Utilización
11 Limpieza y mantenimiento
13 Caracteristicas del producto
15 Componentes

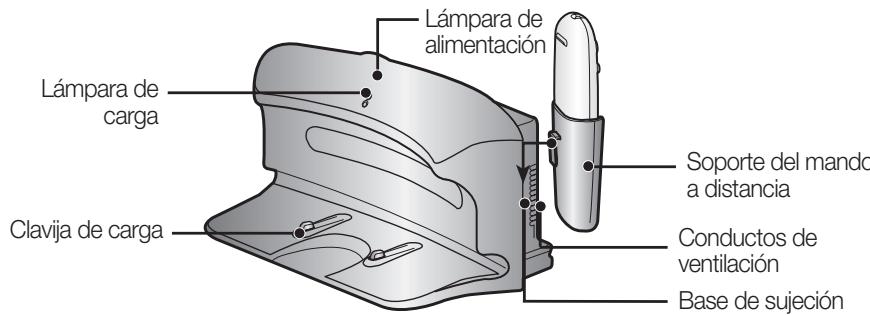

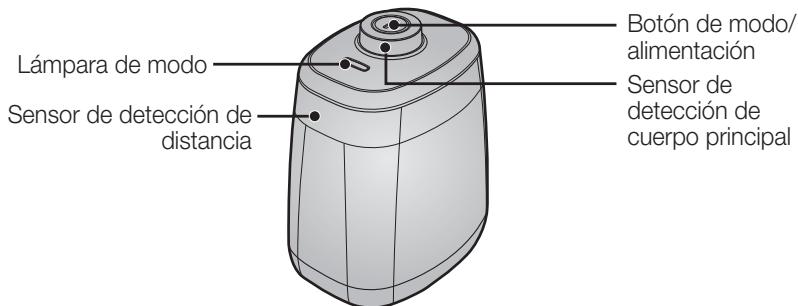

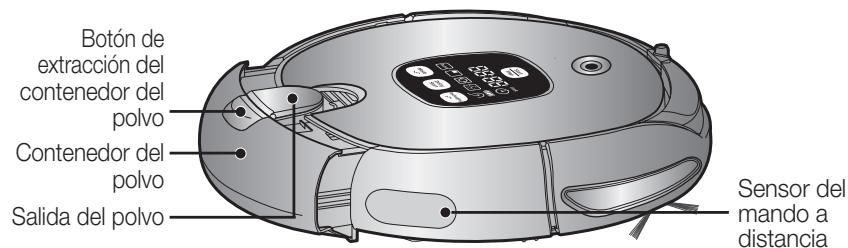

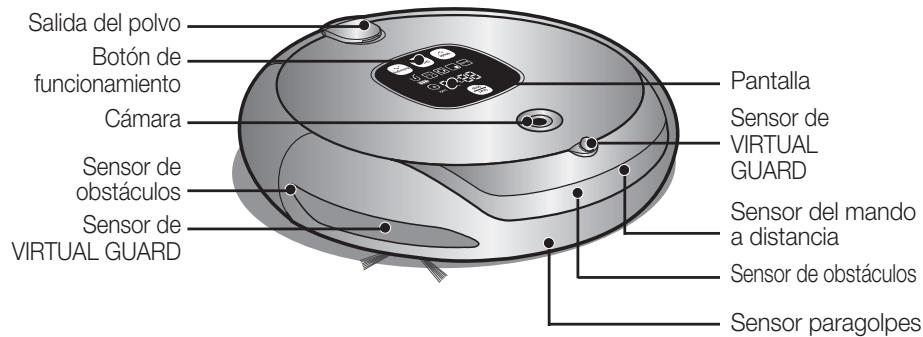

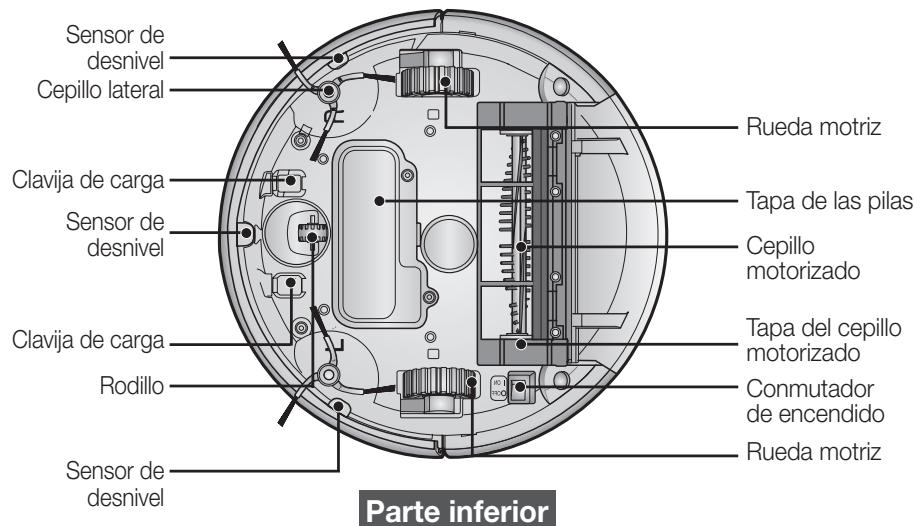

16 Nombre de cada componente
20 Instalación de la aspiradora robot
20 Ordén de instalación

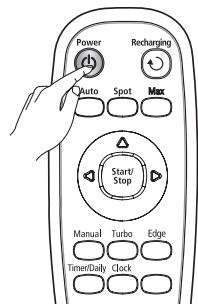

20 Apagado y encendido
21 Instalación del cargador

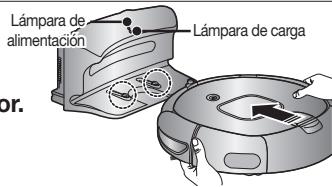

22 Carga
23 Acerca de la batería
24 Configuración de la hora

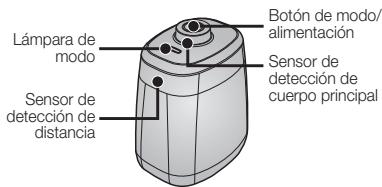

25 Montaje de la VIRTUAL GUARD

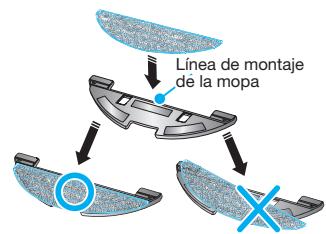

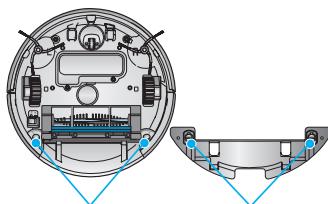

27 Acoplamento de una mopa
27 Uso de la aspiradora robot
27 Inicio/parada de la limpieza
28 Recarga
29 Limpieza automatica
30 Limpieza concentrada
31 Limpieza maxima

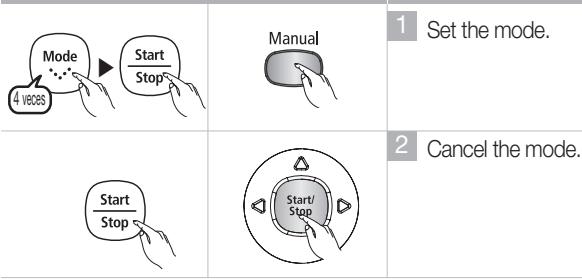

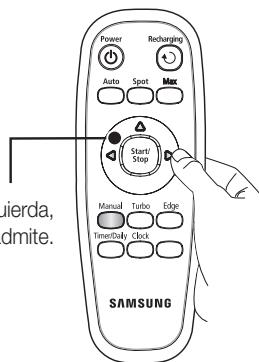

32 Limpieza manual
34 Limpieza programada
35 Configuración de la limpieza diaria

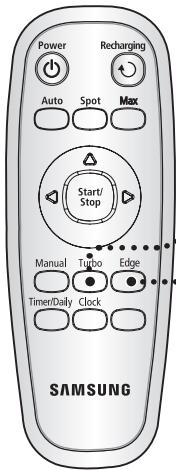

36 Uso de la funciona adiconiales (Modo turbo, modo lateral)

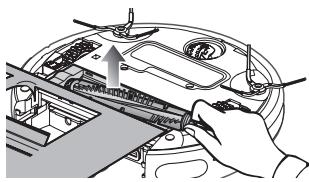

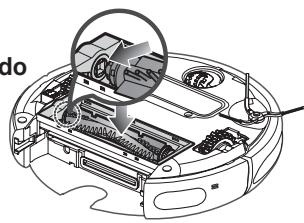

36 Limpieza de la aspiradora robot
36 Debe recordar los métodos de mantenimiento y limpieza
36 Limpieza de la ventana del sensor y la camara
37 Vaciado rápidodel contentedor del polvo
37 Limpieza del contentedor del polvo y el filtro

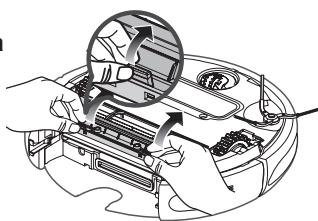

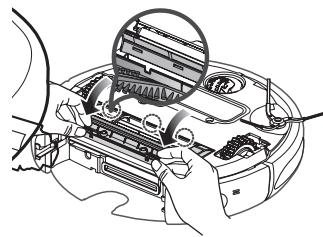

39 Limpieza del cepillo motorizzato
41 Limpieza del cepillo giratorio lateral para la limpieza de bordes
42 Limpieza de la rueda motriz
42 Mantenimiento de la mopa
43 Liga de comprobación antes de llamar al centro de atencion al cliente
45 Solución de problemas según losódigos de error

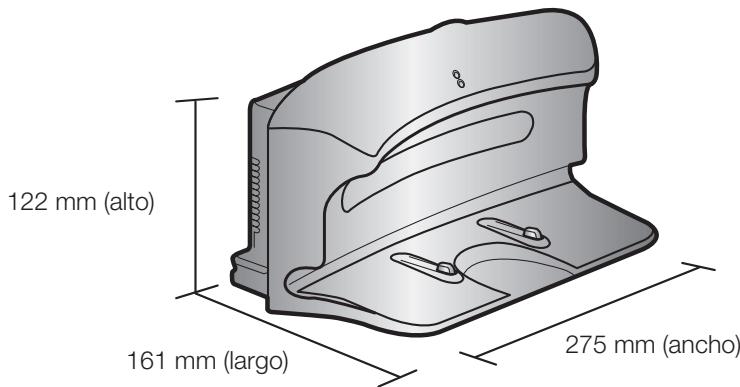

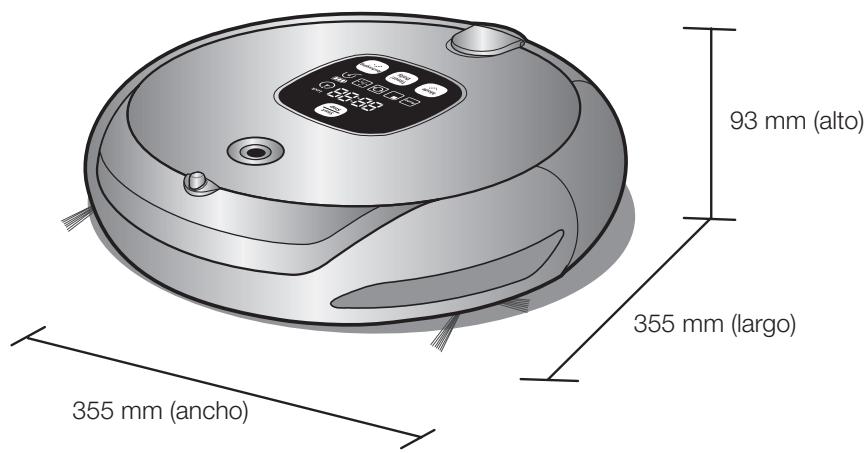

46 Especificaciones del producto
ACERCA DE LA ALIMENTACION ELECTRICA
No doble excessivamente el cable de alimentacion ni colque sobre el objetos pesados que能把 romperlo.
- Se puede producir una descarga electrica o un incendio.
Eliminerialquierrestodapolvoodeagua del enchufe.
- De no hacerlo se podra producir un mal funciona o una descarga electrica.
No saque el enchufe tirando del cable de alimentacion ni lo toque con las manos mojadas.
- Se puede producir una descarga electrica o un incendio.
No utilise enchufes multiples en una sola toma. (No deja el cable expuesto sobre el suejo.)
- Se puede producir una descarga electrica o un incendio.
No实用性 enchufes o cables dañados, ni��omas de pared sueltas.
- Se puede producir una descarga electrica o un incendio.
Información deseguidad
ANTES DE UTILIZAR
Antes de activar la aspiradora robot, compruebe que el contentedor del polvo está montado.
- Si el contentedor del polvo no está montado, la aspiradora no funciona.
No utilise nunca la aspiradora en lugares donte haya materiales combustibles como:
- Lugares con velas o lámparas de escritorio en el sueño.
- Lugares con fuegos sin vigilancia (llamas o ascuas).
- Lugaresdondehaya gasolina,alcoholdestilado,disolventes, cencirerosconcigarrillosencendidos,etc.
La aspiradora robotsole es para uso domestico. No la utilizes en los siguientes lugares.
- Buhardillas, sotanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a conditiones de humedad, como cuartos de bano o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueda producir daños graves (funcionamente anomal o roturas) cuando se utilizes en这些东西 lugares.
Abra todas las puertas cuando limpie las habitaciones.
- Si una puerta está cerrada, la aspiradora noURTRA entrada en esta habitacion.
- Sin embargo, debe cerrar la puerta principal, la de la terraza, la del cuarto de bazo, y la de cadaquier other habitacion desdedonde la aspiradora可以更好 caer a un piso inferior.
Para limpiar alfombras con grandes borlas, pliegue estas bajo de la alfombra.
- Las borlas peuvent darar la alfombra y la aspiradora, ya que pueda quedar atrapadas por la rueda motriz o el cepillo motorizzato.

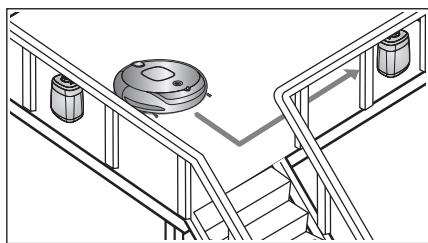

Si el sensor de desnivel está sucio, la aspiradora robot pueda caer por escaleras, barandillas, etc.
Podría Cause lasiones personales o dañarse el producto.

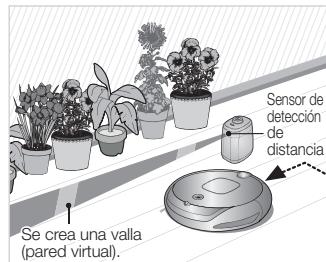

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuracion del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor para que la CAMERA no acepte ordenes erroneas.
ANTES DE UTILizar
Retire previamente los objetivosAFPFOSFRIGLES de la zona que vaya a limpiar.
- Antes de limpiar retirerialquier objecto.
- Retire objetos fragens como cerámica, cristal, jarrones, etc.
- La aspiradora robot no reconoce monedas, anillos nithers objetos valiosos como joyas.
Antes de aspirar retire los objetos diseminados por el suejo.
- La aspiradora robot está Diseñada para detectar obstáculos a 5 cm de distancia.
- Las toallas de bazo, las alfombrillas de cuartos de bazo, entradas y de otheras habitaciones, los cables de alimentacion, los manteles o los cinturones se peuvent enrollar en la ruea motriz o el cepillo motorizzato. Este puede hacer que los objetivos se caigan de la mesa.
Haga saber a los miembros de la familia (u或者其他 residentes) que deben tener cuidado al efectuar la limpieza o cuando utilisecn el modo de limpieza programada.
- Si se hace funciona la aspiradora robot cuando hay niños, ellos��den tropezar con ella y caerse.
Procure que los niños no pisen la aspiradora ni se sienten sobre ella.
- Los niños se puden caer y lesionarse o el producto se pueda darar seriamente.
Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.
- La aspiradora robot pueda atraer su atencion.
- Si la ruea motriz o el cepillo motorizzato atrapa los dedos, los pies, la ropa o el pelo se pueda producir lesiones.
- Si un niño o una mascota se encuentran en el camino de la aspiradora, esta los couldes identificar como un obstaculo y no efectuar la limpieza de dicha zona.
- Cuando se desactiva el commutador de encendido, se corta el suministro de alimentación y se desactivan todas las functions.
Cuando instale la estación de energia, no deje el cable de alimentación expuesto en el sueño.
- Cuando la aspiradora robot se recarga automatically o pasa bajo la estación de energia, pueda arrastrar el cable de alimentación alrededor de ella.
Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.
- La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de cargo está desenchufado, noURTAR a bateria automatistically.
Información deseguidad
ANTES DE UTILizar
Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.
- Si el cargador está instalado en un rincón, se pueda provocar movimientos innecesarios y se pueda perturbar el proceso de recarga automatística.
Los objetivos colocados delante del cargador impedirán que la aspiradora robot se recargue automatistically.
- Deje el aire libre de objetivos.
No debe haber obstáculos a menos de 0,5m a izquierda y derecha ni a 1 m frontalmente.
No cortocircuite las clavijas de cargo con objetos metálicos, como varillas, destornilladores, etc.
- Se podrá dañar seriamente el cargador.
Asegürese de que no haya ningún resto de liquidos en la estación dearga.
- De no hacerlo se podra producir un incendio o una descarga electrica.
Asegürese de que la aspiradora robot no aspire ni se desplace sobre liquidos como agua, aceite o socidades de las mascotas.
- Se podra dañar seriamente el producto.
- Las ruedas peuvent esparcir los liquidos y extendar la suciedad.
No utilise el cargador conOthers propuestos.
- Podría dañar seriamente el cargador o causar un incendio.
Información deseguidad
DURANTE LA UTILIZACION
No se pueda utiliser esta aspiradora robot en alfombras gruesas.
- La aspiradora robot pueda Presentedras problemas de functiOnamento.
- Se puede darar las alfombras.
No utilise la aspiradora robot sobre una mesa o lugarares elevados.
- Se podra dañar en caso de caía accidental.
Durante el funciona la aspiradora robot pueda hacer con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.
- Para PSU un rendimiento mas limpio y rápido, coloque las sillas sobre una mesa.
Durante la limpieza quite inmediamente los papeles grandes o bolsas de plástico que coulda haber en la aspiradora.
- Si utilizes la aspiradora largo tiempo con un puerto de entrada obstruido se pueda darñar seriamente el producto.
Si se oye un sonido no habitual, se notan olores o se ve homo que procede de la aspiradora robot, desconecte inmediamente el commutador de encendido y llama al centro de atencion al cliente.
La aspiradora robot no可以选择 continuar funciona si queda atrapada en la entrada o en el umbral de la terraza.
- La aspiradora robot detendra su funciona por razones de seguidas si durante 5 horas no se pueda mover.
- Para reanudar el funciona,[1] se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde pueda_CONTINUE funciona.
Información deseguidad
DURANTE LA UTILIZACION
La aspiradora robot no pueda limpar Completely los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.
- Debe limpiar estas areas de vez en cuando.
Después de la limpieza能把供需acumulacionesdepolvoformadasdurante la limpieza que la aspiradora no pueda aspirar.
- En tales casos, estas acumulaciones de polvo se han de eliminar con otro uso de limpieza.
La aspiradora robot no se可以选择 mover sobre las alfombras con la mopa instalada.
- Para limpar una alfombra, retire la mopa y la placa.
Este producto no esADECUADO para mopas hmedas.
LIMPIEZA Y MANTENIMIENTO
Para limpiar el producto, no rocie el exterior directamente con agua ni utilise materiales volátilles como benceno, disolventes o alcohol.
- Se podra dañar seriamente el producto.
No presione con fuerza el paragolpes de la aspiradora robot.
- Si se dña el sensor del paragolpes, la aspiradora robot pueda hacer con las paredes o los muebles.
Nadie que no sea un先进技术 de servicerialmente de be-. montar o desmontar la unidad.
- Se podrá dañar el producto.
Información deseguidad
LIMpieZA Y MANTENIMIENTO
Elimine regularamente该如何 sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.
- La suciedad acumulada en los sensores puede hacer que"These no funcionacorrectamente.
Para eliminar las sustancias extrañas utilise siempre el cepillo de limpieza cuando desactivar el conmutador de encendido.
- De no hacerlo, la unidad podra activarse repentinamente y provocar lesiones personales o darar el producto.
Si el cable de alimentación está dada de bebe sustituirlo un的技术icoequalificado del service del atencion al cliente.
- De no hacerlo se podra producir un incendio o una descarga electrica.
Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.
Después de la limpieza, lave la mopa y séquela Completely antes de utilizesla de nuevo.
- De no hacerlo se podrjan original malos olores.
Póngase en contacto con el centro de atencion al cliente de Samsung Electronics para sustituir la bateria.
- Si no se utilizes las baterías originales se pueda darar el producto.
* Informacion sobre las pilas :
Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidades.
Characteristicas del producto
UTIL FUNCION DE VIRTUAL GUARD
Se pueda conferir la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limiar cada sección una por una media el modo Defensa (puerta virtual).
- ¿Qué es el Reconocimiento de la forma del techo (Visionary mapping™)?
Esta funciona reconoce la forma del techo mediante una camera colocada en la parte superior del aparato para identificar el area que se debe limpar y determina el mejor modo de partir por cada sección de la superficie y de limpar esta.
DELICATE CLEANING OF EVERY CORNER
Se proportionan variedos modos de limpieza para satisfacer cada necessities.
-
Tipo automatístico : Limpia la habitación automatística.
-
Modelo concentrado: Limpia intensivamente una zona determinada. Se pueda usar para eliminar restos de pan o galletas.
-
Modo máximo : Funciona hasta que la batería casi se ha agotado.
- Modelo manual: Se pueda limpiar el suelo manualmente desplazando la aspiradora robot con el mando a distancia.
- Modo Turbo: En este modo el cepillo motorizzato gira a su(Maxima velocidad y permite una limpieza más efectiva. (Se puedaCambiar de modo con el mando a distancia.)
- Modelo lateral : Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona a reducirlo. Limpia los rincones acercándose lo más possible a ellos.
- Tipo de limpieza programada : La aspiradora se pone en funciona a la horapecifieda.
- Modelo de limpieza diaria : La aspiradora robot limpia el sueño cada día a la hora asignada.
FÁCIL EXTRACCION DEL POLVO
Laittersa para el polvo en la parte superior permite un fácil vaciado de este mediatinguna aspiradora normal, con lo que se evita que el polvo se extienda por toda la habitacion.
Characteristicas del producto
RECARGA AUTOMÁTICA
Cuando la bateria está baja, se guía automátamente a la aspiradora robot hasta el cargador para efectuar la recarga automatística.
CEPILLO GIRATORIO LATERAL DE LIMpieZA DE BORDES
El cepillo giratorio lateral de limpieza de cordes limpia el polvo de los cordes.
CRUCE DE UMBRALES
El innovador sistemas de propulsión de la aspiradora robot permite cruzar los umbrales de 1.5cm de alta y así limpiart todas las habitaciones. Es posible que el aspirador robot no sea capaz de cruzar los desniveles de 1.5 cm de alto dependiendo de sus formas.
ANTICHOQUES
La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 8 senseores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no可以选择 estar elCHOque,los 2 senseores paragolpes amortiguan el impacto.
ANTICAÍDAS
Los 3 sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.
DISPOSITIVO DE SEGURIDAD
Cuando la aspiradora robot se levanta del suejo durante la limpieza, un sensor de detectación detiene automatistically las ruedas motrices, el cepillo motorizzato, el motor de succion y el cepillo giratorio lateral.
Montaje de la aspiradora
COMPONENTES
Cuerpo principal
Mando a distancia
Cargador (estación)
- Otros componentes
(Pilas tipo AAA)
Manual del usuario/ 2 pilas
VIRTUAL GUARD
Filtro de repuesto
Cepillo de limpieza
Soporte del mando a distancia
Mopa de microfibras
Placa de la mopa
NOMBRE DE CADA COMPONENTE
[Unidad principal]
Frontal
Lateral
NOMBRE DE CADA COMPONENTE
[Cargador (estación)]
[VIRTUAL GUARD]
Instalación de las pilas
Las pilas no se suministran con el producto. Se deben adquirir por分开ar.
Antes de utilizing el aparato debe instalar las pilas alcalinas (como D).
1
Levante la tapa de la VIRTUAL GUARD presionando la pestana de bloqueo.
2
Instale las pilas en la VIRTUAL
GUARD como se muestra en la
siguiente ilustracion. (Si las pilas
se instalan con la polaridad
incorrecta, la VIRTUAL
GUARD no funciona.)
3
Tras insertar una punta de la tapa en la ranura, presione en el(other extremo hasta que oiga un cig.
- Especillas: Pilas alcalinas tipo D (LR20)

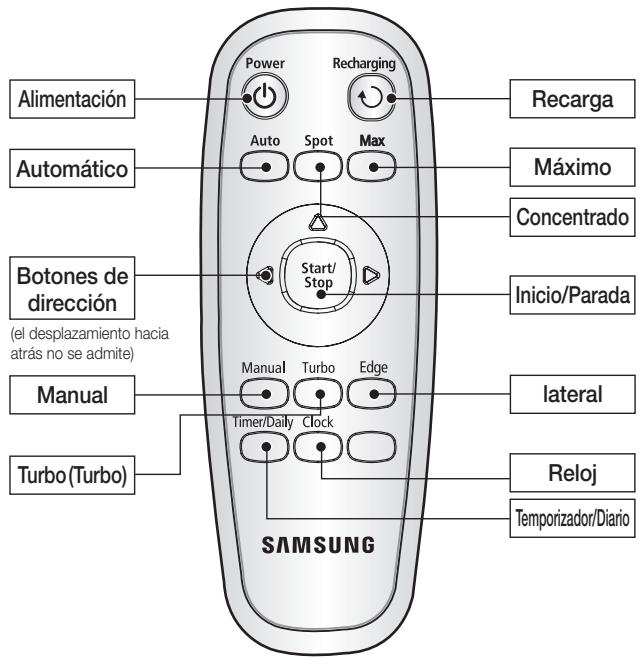

[ Mando a distancia ]
- Instalación de las pilas del mando a distancia
Cuando se adquiere el producto las pilas del mando a distancia no está instaladas.
Antes de utiliser el aparato deben instalar las pilas alcalinas (como AAA).
1
Levante la tapa del compartmento de las pilas del mando a distancia presionando la pestaña de bloqueo.
2
Instale las pilas en el mando a distancia como se muestra en la?singulare ilustracion. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funciona.)
3
Tras insertar una punta de la tapa en la ranura, presione en el除外 extremo hasta que oiga un cliq.
* Especificaciones: Pilas alcalinas tipo AAA.

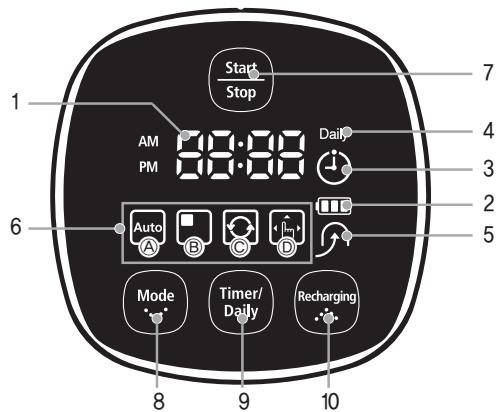

NOMBRE DE CADA COMPONENTE
[Pantalla]
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Pantalla] - 1](/content/2020/04/22183/images/0ffb3c1a8a7fa507ee26a952624723eec17ff7666e254997bbab7cd607ed2928.jpg)
PANTALLA
1. Pantalla de nombres
- Muesra el temporizador, el estado de progreso y loscottiges de error mediate nueros, letras ygraficos.
2. Indicador del nivel de la bateria
- Cargando: Muesa el progreso de la energia en 3 pasos.
- En uso: Muestra el nivel de la energia. El nivel de la energia de la batería se va reduciendo en cada nivel desde FULL durante elFuncionamento. (Cuando la bateria se ha descargado Completely, un nivel parpadea bajo lo "LO")
3. Limpieza programada
- Cuando se programa la limpieza, se illumina el icono de la limpieza programada.
4. Diario
- Cuando se programa la limpieza diaria, se illumina el icono Diario.
5. Recarga
- Este icono se enciende cuando la aspiradora robot regresa a la estación de energia para cargas la batería.
6. Pantalla del modo de limpieza
- Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.
(a) Modo automático: Este icono se enciende cuando se selección el modo de limpieza automática.
(b) Modo concentrado: Este icono se enciende cuando se selecciona el modo de limpieza concentrada.
(c) Modelo máximo: Este icono se enciende cuando se selección el modo de limpieza(Maximo).
(d) Modo manual: Este icono se enciende cuando se selecciona el modo de limpieza Manual.
BOTONES
7. Inicio/Parada
- Pulsar para iniciai/detener la limpieza.
8. Modo de limpieza
- Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (Start Stop) para iniciar la limpieza.
9. Temporizador/Diario
- Pulsar para programar una limpieza.
10. Recarga
- Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energia para cargar la bateria.
Funcionamento de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT
ORDEN DE INSTALLACION
1. Apagado y encendido
Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.
2. Instalación del cargador
Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la bateria está descargada cuando se adquiere el producto, se ha de cargar esta Completely antes de utilizeslro.
3. Carga de la bateria
Antes de utiliser la aspiradora robot se debe cargar Completely la bateria.
4. Configuración de la hora
Se debe configurar la hora para utiliser las-optiones de limpieza programada y limpieza diaria.
5. Montaje de la VIRTUAL GUARD
Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpar cada sección una por una mediating el modo Defensa (puerta virtual).
6. Acoplamento de una mopa
Acople la mopa en la parte inferior de la aspiradora robot.
APAGADO Y ENCENDIDO
Para usar la aspiradora robot, primero se debe activar el conmutador de encendido.
Si se apaga el conmutador de encendido, todas las configuraciones se restablecen.
1. Dé la vuelta a la unidad principal y active el conmutador de encendido.
- Si los iconos no se encienden, quiere decide que la batería está descargada. En tal caso, conecte la aspiradora robot en la的最佳 deargaupon de activar el conmutador de encendido.
-
Tenga enIELD que si desactiva el conmutador de encendido se restableceran todas las configuraciones.
-
Si no se pulsa ningún botón duranteunos 5 horas posteriores al encendido de la aspiradora, la alimentación se apaga automatistically a fin de impeder que la bateria se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Star/Stop) (Inicio/Parada) del cuero principal o del mando a distancia.
Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará excepte conectada en la estación dearga.
Funcionamento de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT

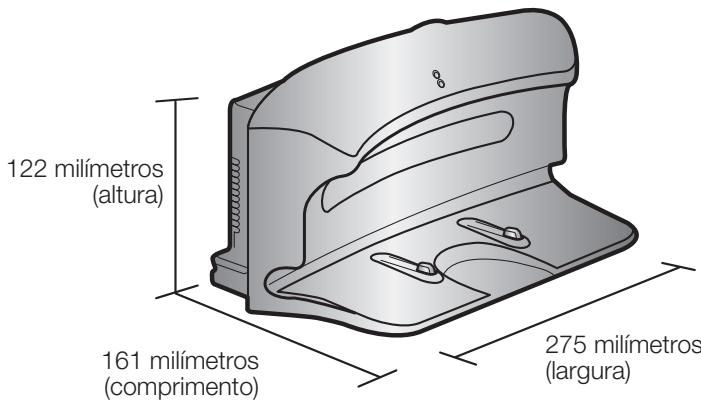

INSTALLACION DEL CARGADOR
- Instale el cargador en una superficie plana.
- No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.
- Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.
- Disponga el cable de alimentacion ordinadamente en la pared.
- Si el sueño es de madera, instale el cargador en la mesma direccion que las vetas de la madera.
Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.
-
Si el cargador no recibe alimentación, la aspiradora robot noURTRA encontrar el cargador por lo que no seURTRA cargar automatistically.
-
Si la aspiradora robot está separada del cargador, la bateria se descargará automatistically.
Funcionalmente de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT
CARGA
Cuando se adquiere el producto, la bateria está totalmente descargada, por lo que la aspiradora se debe cargarmanualmente.
Active el commutador de encendido de la parte inferior del producto.
-
Tras alinear las clavijas de cargo de la unidad principal con la clavija de cargo de la estacion de cargo, pulse la unidad principal hasta que oiga un sonido de "recargando alimentacion" en el cargador.
-
La lámpara de carga se illumina en color verde.
-
Compruebe el estado de la energia de la aspiradora robot.
-
Cuando se inicia la energia, el indicator de niven de la batería y “ D ” se muestran secuencialmente en la pantalla.
- Cuando se completela carga, el indicator de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.
Carga
Carga completeness
- Cuando el indicator del nivel de la bateria parpadea durante la limpieza, la aspiradora robot se detiene y automatistically searga ella misma en el cargador.
- Cuando el nivel de la bateria parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se可以选择 controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la bateria. (Esto es cuando la bateria se ha descargado Completely.)
Carga completa
Cargando
Se requiere carga
- Cuando se adquiere el producto, la energia completa de la batería tarda alrededor de 120 horas y la aspiradora funciona durante aproximamente 90 horas.
-
Cuando seonga la bateria cuando esta está sobrecalentada, el tiempo dearga se incrementa.
Medidas que hay que tomar cuando la energia no es uniforme. Si la aspiradora robot no se pueda carregar automatistically: -
Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
- Vuelva a conectar la alimentacion del cargador (restablezca).
- Compruebe si hay sustancias extranas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un pamo seco.
- Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
- Si separa la aspiradora robot del cargador, se descarga de modo natural.
- Cargue la aspiradora robot con el cargador, si es possible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje deUGCios, vacaciones, etc, desactive el conmutador de encendidido de la aspiradora robot y desenchufe el cargador antes de guardarlos.)
Funcionalmente de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT
ACERCA DE LA BATERIA
- La aspiradora robot的功能 con pilas recargables de niquele e hidruro metalico (NiMH) respetuosas con el medio ambiente y una functiOn de prevencion de sobrecarga garantiza una amplia duracion de la vida utl.
La bateria tiene un periodo de garantía de 6配送es en el día del mes. -
Cuando adaquiera las pilas, Solicite al centro de atencion al cliente el-symbolo (SAMSUN) de pieza original y el numero del modelo.
-
Información sobre las pilas: Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidades.
- Estas pilas son solo para aspiradoras robot de Samsung.Esta estricamente prohibido utiliseras en other aparatos o con others propósitos.
- No trate de desmontar, reparar ni modificar las pilas.
- Cargue las pilas en un lugar con buena ventilación.
- No exponga las pilas al fuego ni las caliente.
- No connecteacularo entre los polos (+) o (-) de las pilas.
- Consévelas en el interior (0^ 40^) .
- Antes de deshacerse de este producto, beschè las pilas de un modo respetuoso con el medio ambiente.
- No deselecte las pilas+junto con la basura domestica.
-
Para deshacerse de las pilas agotadas siga las normas locales.
-
Si las pilas estánestropeadas, no las desmonte. Póngase encontacto con el centro de atencion al cliente más cercano.
- Un tiempo dearga prolongado y una duración más corta indican que las pilas están cerca del fin de su vidautil. Póngase encontacto con un centro de atencion al cliente autorizado para reemplazar las pilas.
El usuario no puedaCambiar la bateria recargable incorpora de en este producto. Para Obtener informacion sobre como cambiarla,debbe ponerse en contacto con el proveedor.
Funcionalmente de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT
CONFIGURACION DE LA HORA
Para usar adecuadamente las functions de limpieza programada y limpieza diaria es necesario configurar la hora. Sólo se pueda configurar la hora con el mando distancia.
Só se pueda configurar la hora con el mando distancia.
Supongamos que son las 07:00 a.m.
Mando a distancia
Secuencia de configuracion
1 Introduzca la "hora" actual.
2 Acceda al modo de configuración.
3 Establezca la "hora".
4 Introduzca los "minutos" actuales.
5 Finalice la configuración.
- Para salir del modo de configuración de la hora cuando ajusta está, pulse el botón (Start) en vez del de configuración de la hora.
- Una vez establecida una limpieza programada, no se可以选择 pagar la configuración de la hora.
Funcionalmente de la aspiradora
INSTALACION DE LA ASPIRADA ROBOT
MONTAJE DE LA VIRTUAL GUARD
Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediente el modo Defensa (puerta virtual).
Funcionamento de
1. Funcionamento de la lámpara de modelos
- Modo Valla (pared virtual): La lámpara roja parpadea.
- Modo Defensa (puerta virtual): La lámpara verde parpadea.
- Des.: la lámpara se apaga.
2. Configuración del modo
-
Cada vez que se pulsa el botón de modo/ alimentación, se selección como Valla (pared virtual) → modo Defensa (puerta virtual) → apagar alimentación en esteorden.
-
La distancia minima de la pared virtual es de 2,5 m, y pueda variar dependiendo de los alrededores y el estado de Movement del robot.
Creación de un valla (pared virtual)
La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.
Por exemple, delante de macetas, muebles, la puerta principal, etc.
1. Selección el modo Valla (pared virtual) mediante el botón de modo/alimentación.
- La lámpara de modo parpadea en color rojo.
2. Instale la VIRTUAL GUARD delante del airea cuyo acceso se deseee bloquear.
- Instale la VIRTUAL GUARD deundry que el sensor de detectación de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.
Funcionalmente de la aspiradora
Uso del modo Defensa (puerta virtual)
La VIRTUAL GUARD create una puerta invisible que la aspiradora hasta que no se haya completado la limpieza de la habitacion acobre la puerta invisible una vez completada la limpieza de la hab
-
Selección el modo Defensa (puerta virtual) mediante el b alimentación.
-
La lámpara de modo parpadea en color verde.
-
Instale la VIRTUAL GUARD en la entrada de la habitacion Cargador VIRTUAL GUARD
-
Instale la VIRTUAL GUARD de manière que el sensor de detectación de distancia pueda formar una barrera invisible que la aspiradora robot no pueda enzucar.
- Si no utilizes la VIRTUAL GUARD, apague la alimentación. (Si no va a utiliser la aspiradora robot durante un periodo长大o,quite las pilas para estar que se descarguen.)
- Si el botón de modo/alimentación no funciona, indica que las pilas se han agotado. En este caso, cambie las pilas. (Especficaciones: Pilas alcalinas tipo D (LR20))
-
Puedeadiriruna VIRTUAL G uARD adiocional en el centro de atencion al cliente de Samsung Electronics, Co., Ltd.
-
Since an invisible barrier is formed to prevent the robotic vacuum cleaner from running against the VIRTUAL GUARD, installing the VIRTUAL GUARD within 30 cm of the outside walls is recommended.
Acerca del sensor irDA.
- Es possible que la transmisión de la seals infrarroja experimente dificultades en lugarares expuestos a una iluminacion halógena o en exteriores.
- La aspiradora robot utilizes 3 dispositivos infrarrojos y es possible que un dispositivo no funciona delante de otro dispositivo qu
- Cuando se controla la aspiradora robot con el mando a distancia, está你能 cruzar la valla virtual de la VIRTUAL GUARD oshipsar contra un obstáculo, ya que la seals del mando a distancia tiene prioridad sobre la seals de la VIRTUAL GUARD.
- Cuando se utilizes la aspiradora robot en un local(PC)o en distancias cortas, sueque que no funciona correctamente deben a interferencias en las snales infrarrojas.
- Instale la VIRTUAL GUARDApartada del cargador; ya que la carga automatica se suepe interruprir si la VIRTUAL GUARD está cerca del cargador.
- Si se utilizes al mesmo tiempo varias aspiradoras robot, pueda que no trabajen correctamente por interferencias en las senales infrarrojas.
[Prioridad de la seals infrarroja]
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridad de la seals infrarroja] - 1](/content/2020/04/22183/images/7697187714c6987e1829a4cbca8667ba48e81821074f4f054df070d6e3d813dd.jpg)
Mandoa distancia
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridad de la seals infrarroja] - 2](/content/2020/04/22183/images/2e43eb3b611450baa20b0d916b319117f04ceff9d74e8ee136e3ba8286e2edf9.jpg)
VIRTUAL GUARD
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Prioridad de la seals infrarroja] - 3](/content/2020/04/22183/images/f014f7037258192f5fc21c7d07ae8a5d97bc25f76aff3bb9e66ef9b7f5ad8534.jpg)
Cargador
Funcionamento de la aspiradora
USO DE LA ASPIRADA ROBOT
La mopa de microfibra elimina el polvo eficazmente.
Montaje de la mopa
1. Monte la mopa en la fijacion de velcro de la placac.
- Monte la mopa de manière que no tape la linea de montaje de la mopa.
* Monte la mopa deforma que quede alineada con la linea de montaje de la mopa.
2. Alinee los orificios de la placá de la mopa con las piezas de fjación de la parte inferior de la aspiradora robot y empujé estas hasta que oiga un 'clic'.
- Tenga en cuenta que si no instalta la mopa correctamente, se pueda(desprender durante la limpieza.
Fijaciones para instalar la placía de la mopa
Orificios de fijación de la plaza de la mopa
3. Ponga sobre el suelo la placà con la mopa instalada y presione.
- La aspiradora robot no se pueda mover sobre las alfombras con la mopa instalada. Para limpiar una alfombra, retire la mopa y la plac.
- Después de la limpieza, lave la mopa.
- No utilise la mopa hasta que no esté bien seca. (No se debe utilizes una mopa humeda.)
- Si en el sueño hay algo liquido, como café, no utilise la mopa si no quiere que la suciedad se extienda por el sueño.
Funcionalmente de la aspiradora
USO DE LA ASPIRADA ROBOT
INICIO/PARADA DE LA LIMpieZA
Todas las functions de la aspiradora robot se pueda executar o detener.
- Cada funciona de la aspiradora robotsolepuedecujart si estáactivadoel conmutadordeencendido.
- Cuando la aspiradora robot está的功能ando, pulse el botón (Start) para cancelar el funciona y seleccionar una referencia.
Apagado y encendido
Encendido
- Mando a distancia: Pulse el botón [Power].
- Unidad principal: Pulse el botón ( () )
Apagado
- Mando a distancia: Pulse el botón [Power].
- Unidad principal: Mantenga pulsado el botón (Start)
duarte 3segundos.
Uso del mando a distancia
Inicio o parada de la limpieza
Inicio
- Mando a distancia: Pulse los botones Automático, Concentrado, Maximo, Manual.
- Unidad principal: Seccione los modos de limpieza Automática/Concentrado/Maximo/Manual mediate el botón (Mode) y, a continuación, pulse el botón (Step).
- Una vez iniziada la limpieza, la aspiradora robot comienza a moverse.
- Si se pulsa el botón (Start) sin selecciónar ningún modo de limpieza se inicia el modo de limpieza automática.
Parada
- Para detener la limpieza, pulse el botón (Start/Stop) del mando a distancia o de launities principal.
- Cuando se detiene la limpieza, la aspiradora robot deja de moverse.
Uso de los botones de la unidad principal
Funcionalmente de la aspiradora
USO DE LA ASPIRADA ROBOT
RECARGA
Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la bateria.
- Cuando la aspiradora robot está的功能回行, pulse el botón (Start) para cancelar el funciona y pulse el botón de recarga.
-
Pulse el botón de recarga.
-
Se activa el icono (f) de launidad principal y la aspiradora robot regresa hasta el cargador.
- Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón ( () ).
- Para probar la funciona de energia automática, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.
Uso del mando a distancia
Solucn de problemas cuando la aspiradora robot no se dirige hacia el cargador.
-
Compruebe la instalacion del cargador.
-
Puede que el cargador se oculta en unaubicacion desdedonde no pueede guiar la aspiradora robot hacelaigador.
- Puede que el cargador está a más de 5 m de distancia de la aspiradora robot.
: Quizás sea Needed un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.
-
Cargue la aspiradora robot manualmente en los siguientes casos.
-
Si el cargador está situado en un rincón.
- Si la bateria está totalmente descargada.
- Si la aspiradora robot se ha;quedado atrapada por un obstáculo, por ejemplo, un mueble.
- Si la aspiradora robot no pueda cruzar el umbral de una puerta para临港 al lugar donde se ENCuentra el cargador.
Uso de los botones de la unidad principal
Funcionalmente de la aspiradora
USO DE LA ASPIRADORA ROBOT
LIMPIEZA AUTOMÁTICA
La aspiradora robot se mueve por sí mismay limpia automatistically la casa hasta completar la limpieza.
Si se empieza la limpieza cuando la aspiradora robot está connectada en la estación dearga, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posición original del carrador durante sus desplazamente.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot automatistically regresar a la estación de
carga y reanudará la limpieza una vez recargada la bateria. (Número de trabajo de limpieza reanudados: Una vez)
Botón de la unidad principal Botón del mando a distancia Secuencia de configuración
1 Establisher el modo.
2 Cancel el modo.
NOTA
Acerca de la funciona de reanudar la limpieza
- Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecta la función de reanudar la limpieza.
- Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda esta.
- Noquia la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a起初 esta desde el principio.
- Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB) (Turbo desactivado) alternatively. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
- Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge) (Lateral activado) o (Off Edge) (Lateral desactivado) alternatively. Cuando On Edge (Lateral) está activado, se pueda limpar el sueño en el modo Lateral.
- Si selección los modos Turbo (Turbo) y Edge (Lateral) al mesmo tiempo, (E888→Ed98) se muestra en la pantalla alternativamente.
Modo Normal
Modo Turbo
Modo Lateral
Limpieza completada
Funcionalmente de la aspiradora
USO DE LA ASPIRADORA ROBOT
LIMPIEZA CONCENTRADA
Se pueda limpar fácilmente una zona españica con grancantidad de migas de pan,polvo,etc.
- Coloque la aspiradora robot en la zona que deseee limpiar y execute la referencia de limpieza concentrada.
Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración
1 Establisher el modo.
2 Cancel el modo.
Modo Normal
- En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5m de长大 y 1,5m de ancho.
- Una vez completada la limpieza, en la pantalla de la aspiradora se做不到 Final, Parada y En esperas.
NOTA
Cuando la aspiradora robot está connectada en la estación de energia, no se admite la limpieza concentrada.
Modo Turbo
-
Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (088888) (Turbo activado) o (08888888)(Turbo desactivado) alternatively. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
-
Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge 2) (Lateral activado) o (Off Edge 2)(Lateral desactivado) alternatively. Cuando On Edge (Lateral) está activado, se pueda limpar el sueño en el modo Lateral.
- Si selección los modos Turbo (Turbo) y Edge (Lateral) al mesmo tiempo, (E888→Ed92) se muestra en la pantalla alternatively.
Modo Lateral
Limpieza completada
Funcionalmente de la aspiradora
USO DE LA ASPIRADORA ROBOT
LIMPIEZA MAXIMA
La aspiradora robot se mueve automatistically y limpia,maintras la bateria tiene energia y el nivel de esta parpadea solo en un nivel.
Si se empieza la limpieza@m间隙as la aspiradora robot está connectada en la estacion de cargo, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posicion original del carrador durante sus desplazamente.
■ Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot regresa automatistically a la estación de cargo y reanuda la limpieza. una vez cargada la batería. (Número de problemas de limpieza reanudados: Una vez)
Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración
Establecer el modo.
Cancelarelendo.
NOTA
Modo Normal
Modo Turbo
Acerca de la funciona de reanudar la limpieza
- Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecta la reanudacion de la limpieza.
-
Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).
-
Noquia la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciaEAR esta desde el principio.
- Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB) (Turbo desactivado) alternatively. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
- Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Ed 92) (Lateral activado) o (OF El Ed 92)(Lateral desactivado) alternatively. Cuando On Edge (Lateral) está activado, se pueda limpar el sueño en el modo Lateral.
- Si selección losodos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E8888→ Edge) se muestra en la pantalla alternativamente.
Modo Lateral
Funcionalmente de la aspiradora
USO DE LA ASPIRADA ORobot
LIMPIEZA MANUAL
Con el mando a distancia se puede mover la aspiradora robot para limpar directamente una zona concreta.
- Coloque la aspiradora robot en la zona que deseee limpiar y execute la referencia de limpieza manual.
- Se puede limpar manualmentesoleo con el mando distancia.
Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración
- Mientras la aspiradora robot está conectada en la estación deonga, no es possible realizar la limpieza manual.
- Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBBBA) (Turbo activado) o (BBBBA) (Turbo desactivado) alternatively. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
- Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge 92) (Lateral activado) o (Off Edge 92) (Lateral desactivado) alternatively. Cuando On Edge (Lateral) está activado, se pueda limpar el sueño en el modo Lateral.
- Si selección losodos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E B B B E D E) se muestra en la pantalla alternativamente.
Botones de direccion (Adelante, izquierda, derecha) La funciona hacía antes no se admite.
Funcionalmente de la aspiradora
USO DE LA ASPIRADA ORobot
LIMPIEZA PROGRAMADA
Se pueda programar la aspiradora robot para que inicia la limpieza a una hora determinada. (Tiempo de retardo: Hasta 23 horas)
- La limpieza programadasoleseffectua cuando la aspiradora robot está conectada en la estación de carga.
| Botón de launidad principal | Botón del mando a distancia | Secuencia de configuración | Eemple: Hora actual: 07:00 a.m. Hora de inizio de la limpieza: 09:30 a.m. |
| Timer/Daily | Timer/Daily | 1 Acceda al modo de limpieza programada y confirme que la hora establecida es la correcta. | AM 07:00 |
| Timer/Daily | Timer/Daily | 2 Inicia la configuración. | AM Parpadea |
| Mode Recharging | Domicilio Start Stop | 3 Establishzca la "hora". | AM Parpadea |
| Timer/Daily | Timer/Daily | 4 Confirme la "hora". | AM Parpadea |
| Mode Recharging | Domicilio Start Stop | 5 Establishzca los "minutos". | AM Parpadea |
| Timer/Daily | Timer/Daily | 6 Termine la configuración. | AM 09:30 |
| Start Stop | Start Stop | Cancele la configuración. | El icono se apaga. |
NOTA
Cuando se complete la configuración y se pulsa el botón ( () ) en vez del botón de inicio retardado/diaria, se sale del modo de limpieza programada.
Funcionalmente de la aspiradora
USO DE LA ASPIRADA ORobot
CONFIGURACION DE LA LIMpieZA DIARIA
Se peutes programar que la aspiradora robot inicia la limpieza cada dia a una hora determinada.
- La limpieza diaria sólo se efectúa cuando la aspiradora robot está connectada en la的最佳 dearga.
| Main unit button | Remote control button | Configuration Sequence | Eemplo: Hora actual: 07:00 a.m. Hora de inicio de la limpieza: 09:30 a.m. |
| Timer/Daily Seccos | Timer/Daily Seccos | 1 Acceda al modo de limpieza diaria y confirmme que la hora establecida es la correcta. (Compruebe la hora de laresherva.) | AM 07:00 |
| Timer/Daily | Timer/Daily | 2 Inicia la configuración. | AM 07:00 Daily |
| Mode Recharging | Diminut Start/Stop Ruminatar | 3 Establishzca la "hora". | AM 09:00 Daily |
| Timer/Daily | Timer/Daily | 4 Confirme la "hora". | AM 09:00 Daily |
| Mode Recharging | Dominut Start/Stop Ruminatar | 5 Establishzca los "minutos". | AM 09:30 Daily |
| Timer/Daily | Timer/Daily | 6 Termine la configuración. | AM 09:30 Daily |
| Timer/Daily Start/Stop | Timer/Daily Start/Stop | 7 Cancele la configuración. | Daily El icono se apaga. |
NOTA
Cuando se complete la configuración y se pulsa el botón ( () ) en vez del botón de inicio retardado/diaria, se sale del modo de limpieza programada.
Mantenimiento de las herramrientas y del filtro
Las functions adiconiales permiten utilizing la aspiradora robot de unamania más fácil y coma moda.
Só se pueda configurar las functions adiconiales con el mando distancia.
Modo Turbo
Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB BBB) (Turbo desactivado) alternatively.
Turbo activado (modo Turbo): El cepillo motorizzato gira a su(Maxima) velocidad.
Turbo desactivado (modo Normal): El cepillo motorizzato gira a su velocidad normal.
Modo Lateral
Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Ed 98) (Lateral activado) o (OF F-Ed 98) (Lateral desactivado) alternatively.
Lateral activado (modo Lateral) : La aspiradora robot limpia el sueño tocando los obstáculos.
Lateral desactivado (modo de elusión): La aspiradora robot limpia el sueño sin tocar los obstáculos.
Cuando el modo Lateral está desactivado (modo de elusión), la aspiradora robot pueda hacer con obstáculos delgados u oscuros.
LIMpieZA DE LA ASPIRADORA ROBOT
DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA
■ Si el commutador de encendido está dañado, pángase en contacto con el agente de servicios para evacitar accidentes.
- No utilise dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podrián acelerar la deformación de la aspiradora robot.
Desactive siempre el commutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot seouldaponer en marcha repentinamente y causar lesiones personales.
Mantenimiento de las herramrientas y del filtro
LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CÁMARA
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.
- No rocie agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot.
- Limpie ligeramente la ventsa del sensor o de la CAMERA con un pañosuave.
Ventana del sensor frontal
Ventana del sensor frontal y de la CAMERA
Ventana del sensor de desnivel
Ventana del sensor posterior
LIMpieZA DE LA ASPIRADA ROBOT
VACIADO RÁPIDO DEL POLVO
-
Se pueda vaciar fácilmente el contentedor del polvo con una aspiradora normal, sin extraerlo del aparato.
-
Abra la tapa de salute del polvo.
- Introduzca la entrada de aire de la aspiradora bajo el salida del polvo; el conteditor se vaciará directamente en la Bolsa de la aspiradora.
Mantenimiento de las herramrientas y del filtro
LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO
En primer lugar, vacie el contentedor del polvo antes de limpiarlo.
-
Cuando extraiga el contentedor del polvo,onga cuidado de no detramar el polvo del contentedor.
Vacia le conteditor del polvo en los casos individentes. -
Cuando se haya acumulado polvo dentro del contentedor.
- Cuando se reduzca la potencia de aspiracion repentinamente.
- Cuando se incremente el ruido repentinamente.
- Pulse el botón (PUSH) de extracción del contentedor del polvo y tire de este para extraerlo.
- Extraiga el contentedor del polvo tirando en la direction de la flecha como se muestra en la ilustracion.
- Extraiga el filtro del contentedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.
-
Limpie el polvo del filtro y del contentedor.
-
Puede lavarlos con agua.
-
Vuelva a montar el filtro en el conteditor del polvo.
-
La rejilla del filtro debe estar encarada hacer abajo. No se pueda instalar en una direccion incorrecta.
- Cierre la tapa del contentedor del filtro e instale este en la unidad principal.
[Estructura del contentedor del polvo]
![SAMSUNG SR8895 NAVIBOT SILENCIO - [Estructura del contentedor del polvo] - 1](/content/2020/04/22183/images/6504db60a3c27f8b81bea8c63483ccaf5887a58abea85439ff0216a765351987.jpg)
LIMpieZA DE LA ASPIRADA ROBOT
LIMPIEZA DEL CEPILLO MOTORIZADO
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limparla aspiradora robot.
- Ya que el polvo del conteditor se pueda desparramar, antes de limpar el cepillo motorizzato debe extraer el conteditor del polvo.
- Extraiga el contentedor del polvo pulsando el botón (PUSH) de extracción del contentedor del polvo.
- Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizzato para retiring este.
Mantenimiento de las herramrientas y del filtro
LIMpieZA DE LA ASPIRADORA ROBOT
- Levante el cepillo motorizzato de launidad principal.
- Quiterialquiersustanciaextraa,comocellos largos ohilosenrollados enel cepillo motorizadoutilizando un cepillo del limpieza ounaaspiradora.
- Una vez completada la limpieza, fije en primer lugar elazo del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuacion, el othero lado de la mesma forma.
- Tras insertar 3+puntas de la parte superior de la tapa, presione el除外 extremo hasta que oiga un 'clic'.
- Para impeder que la aspiradora robot se ataque, no aspire mondadores ni bastonicillos de algodón.
- Cuando resulta dificil eliminar sustancias extras,pongase en contacto con un centro de atencion al cliente.
- Dado que la aspiradora aspira el polvo del sueño, se pueda enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizzato con regularidad.
Mantenimiento de las herramrientas y del filtro
LIMpieZA DE LA ASPIRADORA ROBOT
LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.
- Check whether the side rotating brush is bent or whether there are any foreign substances stuck on the brush.
- Póngase uno quantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10segundos y limpielo sobre el trapo.
- Gire el cepillo giratorio lateral y repita el proceso del caso 2.
- Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo.
Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de launidad principal y vuelva a montar este.
(La letra "R" está grabada en elazo derecho del cepillo giratorio.)
Ya que el cepillo giratorio lateral recoge fácilmente cabellos y除外sustancias extrañas,debete limpiarlo con fecuencia.
Una acumulación excessiva de sustancias extrañas puede darar el cepillo giratorio lateral.
LIMpieZA DE LA ASPIRADORA ROBOT
LIMPIEZA DE LA RUEDA MOTRIZ
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpar la aspiradora robot.
Si la aspiradora robot de repente comienza a moverse en zigzag, es possible que haya susistencias extrañas bloqueando la rueda motriz.
- Para limpar la rueda motriz, colocque un paño suave en el sueño y dé la vuelta a launidad principal con cuidado.
- Compruebe si hay sustancias extrañas y si esnecessary quítelas con un palito ounas pinzas que no estén afiladas.
MANTENIMIENTO DE LA MOPA
Conserve siempre la mopa limpia, ya que si está suecia(puedeningeraloler mal.
- Separe la plac de la mopa de la parte inferior de la aspiradora robot.
- Lave la mopa con agua limpia.
- Deje/secar la mopa Completely en un lugar ventilado antes de volverla a utiliser.
LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCIONAL CLIENTE
| SINTOMA | LISTA DE COMPROBACION | MEDIDAS QUE TOMAR |
| La aspiradora robot no funciona en absoluto antes de la limpieza. | ·¿Ha montado el contentedor del polvo? ·¿Haactivado el conmutador de encendido? ·¿Está activado el modo de limpieza (Auto) en la pantalla? ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·La aspiradora robot no funciona si las pilas del man do a distancia está agotadas. | ·Instale el contentedor del polvo. ·Active el conmutador de encendido. ·Pulse el botón (Start). (Para apagarlo, mantenga pulsado el botón (Start) durante 3 segundos o más.) ·Levante la aspiradora robot ymanualmente conectela en la estación de carga para carargarla. ·Cambie las pilas del mando a distancia. ( Tipo AAA). |
| La aspiradora robot se detiene durante la limpieza. | ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·¿Se ha enredado la aspiradora robot con alcán cable del sueño? ·¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño? - Se ha levantado la rueda de tracción. ·¿Se ha;q'enrollado alcán trapo en la rueda de tracción? ·¿Se ha detenido la aspiradora robot en el umbral? | ·Levante la aspiradora robot ymanualmente conectela en la estación de carga para carargarla. ·Desactive el conmutador de encendido y desenrede los cables. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. ·Desactive el conmutador de encendido y quite el trapo. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. |
| Durante la limpieza se ha reducido la potencia de succion. | ·Compruebe si el contentedor del polvo está lleno. ·Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. ·Compruebe si el filtro está obstruido. | ·Detenga la aspiradora robot yvacie el contentedor del polvo. ·Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. ·Limpie el filtro a concienda. |
LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCION AL CLIENTE
| SINTOMA | LISTA DE COMPROBACION | MEDIDAS QUE TOMAR |
| La aspiradora robot no enquiryra el cargador. | ·Compruebe si el enchufe del cargador está correctamente connectado en la toma de corriente. ·Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador,deferé retirar这些东西 obstáculos. ·Si haysustanciasextrañas en la clavija de carga,limpie esta con un paño seco. ·¿Se ha instalado la VIRTUAL G uARD cerca del cargador? | ·Mueva la VIRTUAL G uARD a otro lugar para que la aspiradora robot se pueda cargas automatistically. |
| La aspiradora robot cruza a工程技术 de la VIRTUAL G uARD. | ·¿Están agotadas las pilas de la VIRTUAL G uARD? ·¿Está la VIRTUAL G uARD configurada en el modo Defensa (puerta virtual)? ·¿Está apagada la lámpara de modo? | ·Sustituya las pilas. (2 pilas alcalinas tipo D (LR20)) ·Establezca la VIRTUAL G uARD en el modo Valla (pared virtual). ·Compruebe si la VIRTUAL G uARD está apagada y, a continuación,establezca la VIRTUAL G uARD en el modo deseado. |
| El tiempo de uso de las pilas de la VIRTUAL G uARD esdemasiado alto. | ·¿Utiliza pilas de celda seca de manganesco? | ·Cambie las pilas por otheras新品as alcalinas. (2 pilas alcalinas tipo D (LR20)) |
| En la pantalla, desde 30,29,28...la numeración va en descenso. | ·¿Se ha forzado a la aspiradora robot aSeparated del cargador o se ha pulsado un botón durante la limpieza? | ·Cuando, durante la limpieza,la aspiradora robot se Separate del cargador o se pulsa un botón, pasados 30 segundos esta regresa al cargador para recargarse automatistically. |
SOLUTION DE PROBLEMAS SEGUN LOS CÓDIGOS DE ERROR
| CÓDIGO DE ERROR | CAUSA | SOLUCION |
| C 00 | ·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento. | ·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar. |
| C 01 | ·El cepillo motorizzato ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasadas del cepillo motorizzato. |
| C 02 | ·La rueda de tracción izquierda ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasadas de la rueda de tracción izquierda. |
| C 03 | ·La rueda de tracción derecha ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasadas de la rueda de tracción derecha. |
| C 05 | ·Compruebe el sensor del paragolpes. | ·Tire suavamente del sensor del paragolpes atascado. |
| C 06 | ·En la ventsa del sensor de obstáculos hay una sustancia extraña (polvo, manchas, etc). | ·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor frontal y posterior con un paño suave. |
| C 07 | ·En la ventsa del sensor de desnivel hay una sustancia extraña (polvo, manchas, etc). | ·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor de desnivel con un paño suave. |
| C 08 | ·No se ha instalado el contentedor del polvo. | ·Instale el contentedor del polvo; deben oir un 'clic'. |
| C 09 | ·El cepillo giratorio lateral de limpieza de bordes ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc) | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasadas del cepillo giratorio lateral de limpieza de bordes. |
- Si se pulsa el botón Inicio/Parada o se apaga el commutador de encendido, se borra el número de error.
Especillas del producto
Cuerpo principal
Cargador (estación)
| CLASIFICACION | ELEMENTO | DETALLE |
| Especificaciones mecánicas | Diámetro | 355mm |
| Altura | 93mm | |
| Peso | 4.0kg | |
| Especificaciones electricas | Voltaje | AC 220-240V,~ 50-60Hz |
| Consumo de energia del cargador | 50 W | |
| Consumo de energia de la unidad principal | 40 W | |
| Especificaciones de la batería | 14.4V / 2,000 mA | |
| Especificaciones de limpieza | Capacidad del contentedor del polvo | Alrededor 0.6 l |
| Tipo dearga | Carga automática/manual | |
| Modode limpieza | Automática, concentrada, Tmaxima,manual,programada, Configuración de la limpieza diaria | |
| Tiempo dearga | Alrededor de 120 instantos | |
| Tiempo de limpieza (suelo sucio) | Alrededor de 90 instantos | |
| Método de limpieza | Reconocimiento de la forma del techo | |
| Tipo de botón de la unidad principal | Tipocontacto | |
El aspiradoronga con la aprobacion de lassiguientes normativas.
Directiva de equipos electromagnéticos: 2004/108/EEC
Directiva de seguridad de bajo voltaje: 2006/95/EC
SAMSUNG
Aspirador Robot Manual do utiliser
Obrigado por ter adquirido um produit Samsung.
CARREGADOR DE BATERIA
Antes de ligar o Aspirador Robot, verifique se o saco do pó está montado.
- Neste caso, varra o pó com及其他 objecto de limpeza.
DISPOSITIVO DE SEGURANÇA
3. Limpeza programada
- Quando a limpeza está programada, o icone de limpeza programada está aceso.
4. Daily (Diariamente)
- Quando a limpeza diaria está programada, o icone de limpeza diaria está aceso.
5. Recarga
6. Visor do modo de limpeza
- Prima para起初/parar a limpeza.
8. Modo de limpeza
- Prima para programar una limpeza.
10. Recarga
Sobre a funcao Retomar a limpeza
Sobre a funcao Retomar a limpeza
- Lave a mopa com agua limpa.
Carregarador(esterao)
