GEBRUIKSAANWIJZING DW-BG772B SAMSUNG

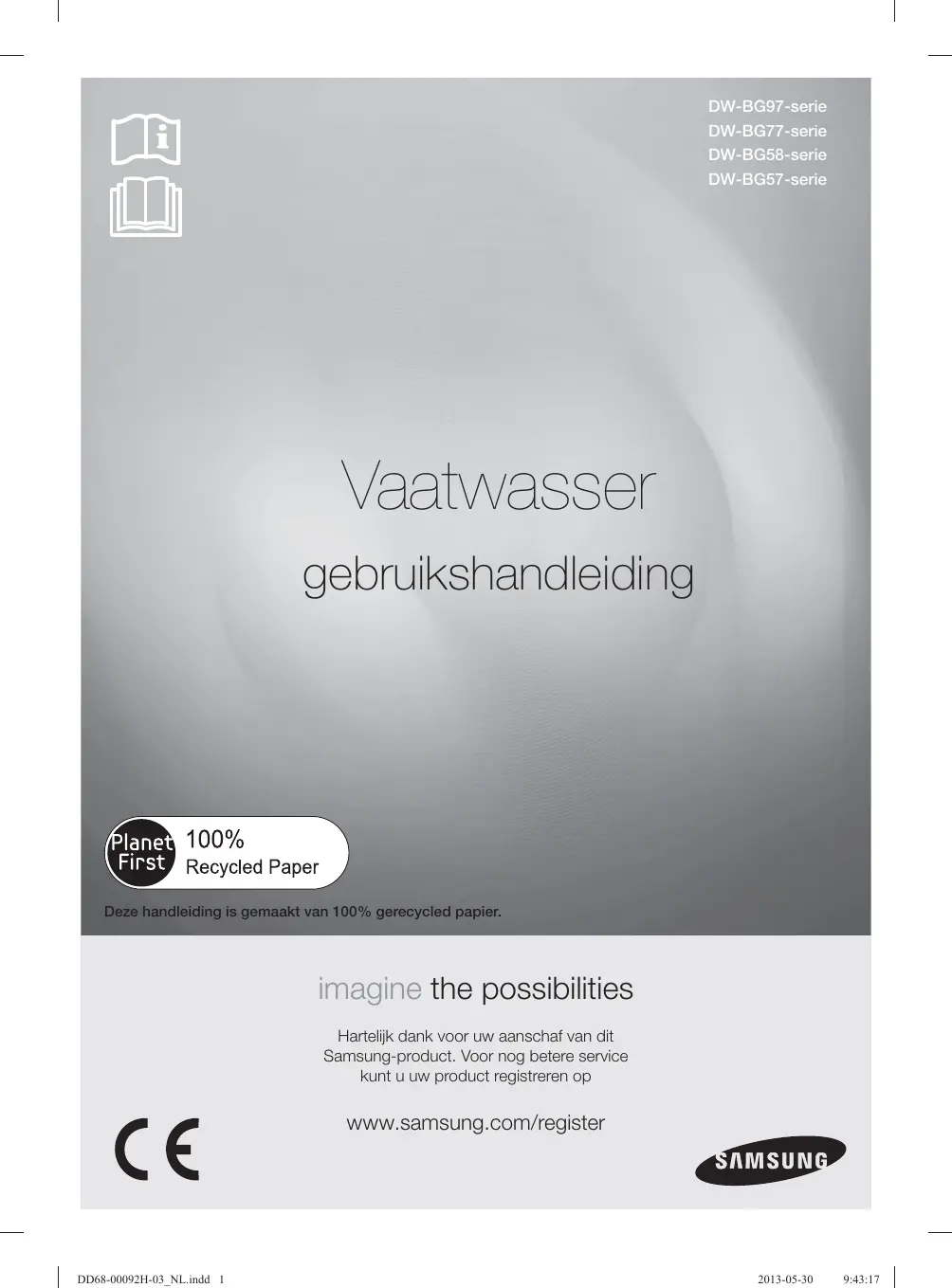

DW-BG97-serie DW-BG77-serie DW-BG58-serie DW-BG57-serie

Vaatwasser gebruikshandleiding

Deze handleiding is gemaakt van 100% gerecycled papier.

imagine the possibilities Hartelijk dank voor uw aanschaf van dit Samsung-product. Voor nog betere service kunt u uw product registreren op

www.samsung.com/register

Kenmerken van uw nieuwe Samsung-vaatwasser Met uw nieuwe wasmachine verandert uw kijk op het afwassen van keukengerei volkomen. Van de speciale functies tot de energiezuinigheid, uw nieuwe Samsungvaatwasser zorgt ervoor dat het afwassen van keukengerei zo eenvoudig en aangenaam mogelijk verloopt. 1. Een strak digitaal aanraakpaneel (DW-BG97) Uw nieuwe Samsung-vaatwasser is voorzien van een strak bedieningspaneel met digitale aanraaksensoren voor nog meer gebruiksgemak.

2. Drieledig filtersysteem Het drieledige filtersysteem van uw nieuwe Samsung-vaatwasser filtert alle voedselresten van uw schotels, kopjes, kooggerei en bestek. Het geavanceerde filtersysteem filtert en verzamelt alle voedselresten, zodat u zeker weet dat uw vaat blinkend schoon uit de vaatwasser komt. Samsung-vaatwassers beschikken over het krachtigste filtersysteem in hun klasse.

3. Condensing Drying Technology (DW-BG77/DW-BG58/DW-BG57) Uw nieuwe Samsung-vaatwasser maakt gebruik van de latente thermische energie van de laatste spoelbeurt om de vaat te drogen. Hiermee wordt niet alleen energie bespaard, maar het voorkomt ook dat er stoom uit te vaatwasser ontsnapt, zodat u en uw dierbaren niet gewond kunnen raken.

4. SDP-droogtechnologie (DW-BG97) Uw nieuwe Samsung-vaatwasser maakt gebruik van de SDP-technologie (Super Desiccant Polymer) om uw vaat na de laatste spoelbeurt te drogen. Hiermee wordt niet alleen energie bespaard, maar het voorkomt ook dat er stoom uit te vaatwasser ontsnapt, zodat u en uw dierbaren niet gewond kunnen raken. Deze handleiding bevat belangrijke informatie met betrekking tot het gebruik en het onderhoud van uw nieuwe Samsung-vaatwasser. Raadpleeg de handleiding voor gedetailleerde instructies over het gebruik van het bedieningspaneel en voor tips om optimaal gebruik te maken van de nieuwste functies en technologieën van uw nieuwe vaatwasser. Het gedeelte 'Vaatwasprogramma's' bevat een overzichtstabel met de beschikbare programma's en het gedeelte 'Problemen oplossen' bevat informatie over het oplossen van veelvoorkomende problemen.

2_ Kenmerken van uw nieuwe Samsung-vaatwasser

DD68-00092H-03_NL.indd 2

Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw vaatwasser. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt.

WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en efficiënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen waarvoor het is bedoeld, zoals wordt beschreven in deze gebruikshandleiding. In de onderdelen Waarschuwingen en Belangrijke veiligheidsinstructies in deze gebruiksaanwijzing worden niet alle mogelijke omstandigheden en situaties beschreven die zich kunnen voordoen. Het is uw verantwoordelijkheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij de installatie, het onderhoud en de bediening van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specificaties van uw vaatwasser enigszins afwijken van de specificaties die in deze handleiding worden beschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Mocht u vragen of problemen hebben, dan neemt u contact op met het dichtstbijzijnde servicecentrum of gaat u voor hulp en informatie naar www.samsung.com.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN Belangrijke veiligheidssymbolen

WAARSCHUWING VOORZICHTIG CAUTION Gevaren of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel en/of schade. Gevaren of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of schade. Om het risico op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen. Probeer dit NIET. NIET demonteren. NIET aanraken. Volg de aanwijzingen strikt op. Haal de stekker uit het stopcontact. Zorg dat het apparaat geaard is om elektrische schokken te voorkomen. Neem contact op met het servicecentrum voor ondersteuning. Opmerking

Deze waarschuwingssymbolen dienen om persoonlijk letsel bij u of anderen te voorkomen. Volg ze nauwkeurig op. Bewaar deze instructies op een veilige plaats en zorg ervoor dat nieuwe gebruikers hier bekend mee zijn. Geef de gebruiksaanwijzing door aan een eventuele volgende eigenaar.

Veiligheidsinstructies _3

DD68-00092H-03_NL.indd 3

Veiligheidsinstructies Belangrijke veiligheidsvoorschriften Dit apparaat voldoet aan de huidige veiligheidsvoorschriften. Verkeerd gebruik kan echter leiden tot persoonlijk letsel en schade. Lees deze instructies aandachtig door voordat u het apparaat in gebruik neemt, om ongelukken en schade te voorkomen. Ze bevatten belangrijke informatie over de veiligheid, de bediening en het onderhoud.

CAUTION Zoals bij alle elektrische apparatuur met bewegende delen bestaat er mogelijk gevaar. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zijn bij het gebruik.

WAARSCHUWING Laat kinderen (of huisdieren) nooit op of in uw vaatwasser spelen. De deur van de vaatwasser gaat van binnenuit niet makkelijk open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken.

WAARSCHUWING Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen.

CAUTION Als de stekker (stroomsnoer) beschadigd is, moet deze voor de veiligheid worden vervangen door de fabrikant, diens onderhoudsmonteur of door een vergelijkbaar bevoegde persoon. Dit apparaat moet zodanig worden geplaatst dat de stroomvoorziening, de waterkraan en de afvoer ook na installatie goed toegankelijk zijn.

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

4_ Veiligheidsinstructies

DD68-00092H-03_NL.indd 4

INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals: • Winkels • Kantoren en showrooms En door bewoners in omgevingen als: • Hostels en pensions. Het apparaat mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikshandleiding, voor het reinigen van huishoudelijk aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat.

WAARSCHUWING WAARSCHUWING VOORZICHTIG VOORZICHTIG Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen. Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik alleen vaatwas- en spoelmiddelen die zijn bedoeld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel.

VOORZICHTIG Gebruik geen sterk zure schoonmaakmiddelen. Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken.

VOORZICHTIG Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder.

VOORZICHTIG In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid.

WAARSCHUWING Messen en andere voorwerpen met scherpe punt moeten met de punt naar beneden in het mandje worden geplaatst of plat worden neergelegd.

INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN WAARSCHUWING Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten.

Veiligheidsinstructies _5

DD68-00092H-03_NL.indd 5

Veiligheidsinstructies

WAARSCHUWING WAARSCHUWING WAARSCHUWING Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt.

INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER WAARSCHUWING CAUTION WAARSCHUWING WAARSCHUWING Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd, makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Zie het gedeelte ‘Voldoen aan de installatievereisten’ op pagina 10). Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld.

CAUTION Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twijfel raadpleegt u een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een effectief aardingssysteem. Het is belangrijk dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bijvoorbeeld een elektrische schok).

CAUTION Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bijvoorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur.

CAUTION De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is.

6_ Veiligheidsinstructies

DD68-00092H-03_NL.indd 6

Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselijke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalificeerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk.

VOORZICHTIG WAARSCHUWING Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan: • De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding. • De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen. • De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bijvoorbeeld tijdens vakanties). • Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelijk voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact).

CAUTION Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een een erkende onderhoudsmonteur.

WAARSCHUWING In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie.

CAUTION In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als: • het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of • wanneer de netvoeding is uitgeschakeld, of • de hoofdzekering van de netvoeding is verwijderd, of • de schroefzekering is verwijderd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant.

CAUTION Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen.

VOORZICHTIG Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Raadpleeg het gedeelte “Het niveau van de waterhardheid instellen” op pagina 12.)

Veiligheidsinstructies _7

DD68-00092H-03_NL.indd 7

De onderdelen en het bedieningspaneel controleren

Controleer deze punten bij problemen met uw vaatwasser...

Voldoen aan de installatievereisten

Het wateronthardingssysteem gebruiken

Het geluid in- of uitschakelen

Vaatwaszout gebruiken

Spoelmiddel gebruiken

Richtlijnen voor het wassen van de vaat

De vaatwasser op een milieuvriendelijke wijze afdanken

Verklaring van conformiteit

De programmaselectietoetsen gebruiken

De functie Uitgestelde start gebruiken

Het digitale display gebruiken

Extra functies gebruiken

PRODUCTKAART UW VAATWASSER REINIGEN EN ONDERHOUDEN

De buitenkant reinigen

De binnenkant reinigen

De filters schoonmaken

De sproeiarmen schoonmaken

Uw vaatwasser installeren Zorg ervoor dat te installateur deze instructies nauwgezet opvolgt voor een veilige en normale werking van uw nieuwe vaatwasser. Bij dit wordt een aparte installatiehandleiding geleverd. Raadpleeg deze handleiding voor gedetailleerde installatie-instructies.

Zodra uw vaatwasser is uitgepakt, controleert u of u alle onderstaande onderdelen hebt ontvangen. Neem contact op met de klantenservice van Samsung of de leverancier wanneer uw vaatwasser tijdens het vervoer is beschadigd of wanneer er onderdelen ontbreken.

WAARSCHUWING Houd de verpakking, nadat u de vaatwasser hebt uitgepakt, uit veiligheidsoverwegingen buiten het bereik van kinderen.

01 INSTALLATIE DE ONDERDELEN EN HET BEDIENINGSPANEEL CONTROLEREN

Bovenste sproeiarm (niet weergegeven) Bestekbak (DW-BG97/DW-BG77) Bestekmand (DW-BG58/DW-BG57) (zie pagina 18)

Toetsen Reinigen/Kinderslot

Procesindicatielampje

Programmaselectietoetsen

indicatielampje Kinderslot

Toets Uitgestelde start

Indicatie lampje Zout bijvullen

Toets 'Intensieve zone' (DW-BG97/DW-BG77 only)

Indicatielampje Spoelmiddel bijvullen

Indicatielampje Uitgestelde start

Toets Vaatwastabletten

Gebruikshandleiding Installatiehandleiding Installatiekit Garantiekaart Energielabel Trechter (Zie het gedeelte ‘Het zoutreservoir vullen’ op pagina 13)

VOLDOEN AAN DE INSTALLATIEVEREISTEN Voeding en aarding

WAARSCHUWING Gebruik geen verlengkabel. Gebruik alleen het netsnoer dat bij de vaatwasser is geleverd.

Zorg er bij de installatie voor dat de stroomtoevoer aan de volgende punten voldoet: • •

Een zekering van 220-240 V / 50 Hz of een aardlekschakelaar. Een aparte zekeringengroep voor uw vaatwasser.

Uw vaatwasser moet zijn geaard. Als de vaatwasser niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. Uw vaatwasser wordt geleverd inclusief een netsnoer en een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact.

WAARSCHUWING Sluit de aardedraad niet aan op een plastic buis, gasleiding of warmwaterleiding.

10_ Uw vaatwasser installeren

Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u niet zeker weet of de vaatwasser goed geaard is.

CAUTION Pas de stekker die bij de vaatwasser is geleverd, niet aan. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien.

WAARSCHUWING De vaatwasser kan op een koud- of warmwatertoevoer worden aangesloten, max. 60 ºC. De kraan moet zijn voorzien van uitwendig draad van 3/4 inch. De waterdruk moet tussen de 0,05 MPa en 0,8 MPa liggen. Bij een lagere waterdruk, werkt de waterinlaatklep mogelijk niet goed, waardoor de vaatwasser kan worden uitgeschakeld. Als de waterdruk te hoog is, moet er mogelijk een drukaflaatkraan worden geïnstalleerd.

VOORZICHTIG U kunt het risico van lekkage en waterschade verminderen door: • De kranen makkelijk toegankelijk te maken. • De kraan dicht te draaien wanneer de vaatwasser niet gebruikt wordt. • De leidingen periodiek te controleren op lekkage.

Het water uit de vaatwasser is niet drinkbaar.

Waterstop gebruiken Een waterstop is het perfecte beschermingssysteem tegen lekkage. Een waterstop wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af.

CAUTION CAUTION Een waterstop is een elektrisch component. • Zorg ervoor dat u de waterstop niet beschadigt. • Zorg dat u de watertoevoerslang die op de waterstop wordt aangesloten, niet draait of knikt. Draai in het geval van een beschadigde waterstop de kraan dicht en trek onmiddellijk de stekker uit het stopcontact. Zodra u deze maatregelen hebt getroffen, neemt u contact op met de klantenservice van Samsung of een erkende installateur.

Afvoer Als u een speciale afvoer voor het afwaswater gebruikt, sluit u de afvoerslang aan op een afvoer die zich tussen de 30 cm tot 70 cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan er water in de vaatwasser terugstromen of wordt het water niet volledig afgevoerd.

Ondergrond Voor de beste prestaties moet uw vaatwasser worden geïnstalleerd op een stevige, vlakke ondergrond. Houten vloeren moeten mogelijk worden verstevigd om de trillingen te minimaliseren. Tapijt en zachte tegels zijn factoren die voor trillingen kunnen zorgen, waardoor uw vaatwasser tijdens het gebruik enigszins kan gaan bewegen.

VOORZICHTIG Plaats de vaatwasser nooit op een verhoging of zwakke ondergrond.

Omgevingstemperatuur Installeer uw vaatwasser niet op een locatie waar het kan vriezen. Er blijft altijd wat water achter in de veiligheidsklep, pomp en slang van de vaatwasser. Wanneer het water in het apparaat of de slangen bevriest, kan dit leiden tot schade aan het apparaat en de componenten.

Testrun Zorg dat u uw vaatwasser juist installeert door het wasprogramma Snel of Voorspoelen uit te voeren nadat de installatie is voltooid.

Uw vaatwasser installeren _11

Voordat u het product in gebruik neemt HET WATERONTHARDINGSSYSTEEM GEBRUIKEN Voor de beste resultaten is er zacht water nodig. Hard water bevat onzuiverheden die een negatieve invloed op de prestaties van het apparaat kunnen hebben. U moet het water ontharden wanneer het water harder is dan 1,0 mmol/ℓ (6 °d – Duitse hardheid). Hiervoor hebt u het volgende nodig: • •

Vaatwaszout. Configuratie van de waterhardheid in overeenstemming met uw gebied. Voor meer informatie over de waterhardheid in uw regio, neemt u contact op met het lokale waterbedrijf. Als de waterhardheid van het water varieert, stelt u de vaatwasser in op de hoogste meetwaarde. Wanneer de waterhardheid bijvoorbeeld varieert van 6,7 mmol/ℓ tot 9,0 mmol/ℓ, stelt u de vaatwasser in op 9,0 mmol/ℓ.

De standaardinstelling van de vaatwasser voor de waterhardheid is 3 (4,0-5,5 mmol/ℓ). Als de instelling overeenkomt met de waterhardheid in uw regio, hoeft u de instelling niet te wijzigen. Als u het niveau van de waterhardheid moet aanpassen, volgt u de onderstaande instructies.

Het niveau van de waterhardheid instellen 1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets Power (Aan/Uit) om de instellingen voor de waterhardheid weer te geven. 2. Zodra u de instelling voor de waterhardheid hebt aangepast, wordt het huidige waterhardheidsniveau weergegeven. om een waterhardheidsniveau tussen de 0 en 5 te selecteren. 3. Gebruik de toets Halve lading (Zie de onderstaande tabel voor de waterhardheidsinstellingen in uw regio.) Als het waterhardheidsniveau in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U stelt de waterhardheid voor de vaatwasser echter in op 0. 4. Als u de waterhardheidsinstellingen wilt sluiten, drukt u op de toets Power (Aan/Uit) .

Waterhardheidstabel De hardheid van het water wordt uitgedrukt in de Duitse hardheid (°dH), de Franse hardheid (°TH) of mmol/ℓ (internationale eenheid voor de waterhardheid). Waterhardheid Niveau

12_ Voordat u het product in gebruik neemt

HET GELUID IN- OF UITSCHAKELEN 1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets Power (Aan/Uit) om de functie Geluid Aan/Uit in of uit te schakelen. 2. Druk op de toets Reinigen om de functie Geluid Aan/Uit in of uit te schakelen. - Als het indicatielampje 'Spoelmiddel bijvullen ' brandt, is de functie Geluid aan ingeschakeld. - Als het indicatielampje 'Spoelmiddel bijvullen ' wordt uitgeschakeld, is de functie Geluid Uit ingeschakeld.

02 VÓÓR GEBRUIK Wanneer de functie Geluid Uit is ingeschakeld en er een fout optreedt, wordt er wel een foutmeldingssignaal weergegeven. 3. Om de instellingen voor Geluid Aan/Uit te sluiten, drukt u op de toets Power (Aan/Uit) .

VAATWASZOUT GEBRUIKEN Het zoutreservoir vullen Om het water te ontharden, moet u het zoutreservoir met vaatwaszout vullen.

VOORZICHTIG Gebruik alleen vaatwaszout. Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen.

VOORZICHTIG Vul het zoutreservoir altijd vlak voordat u een van de volledige vaatwasprogramma’s uitvoert om corrosie door overmatig zout of zout water te voorkomen.

1. Open de deur. 2. Draai het deksel van het zoutreservoir open door deze tegen de klok in te draaien.

3. Vul het zoutreservoir met water water (alleen nodig wanneer u het apparaat voor het eerst gebruikt). 4. Voeg het vaatwaszout toe.

VOORZICHTIG Het vaatwaszoutreservoir heeft een capaciteit van ongeveer 1 kg. Voeg niet te veel zout aan het reservoir toe.

5. Verwijder het overtollige zout rond de opening van het zoutreservoir en de afdichting.

VOORZICHTIG Als het overtollige zout niet wordt verwijderd, sluit het deksel van het reservoir mogelijk niet goed af en kan er zout water in de vaatwasser vloeien. Dit heeft een negatieve invloed op de prestaties.

6. Draai het deksel van het zoutreservoir goed vast door deze met de klok mee te draaien. U wordt aangeraden de functie Voorspoelen uit te voeren om de trommel te reinigen wanneer u een grote hoeveelheid zout of zout water in de binnenste trommel hebt gemorst. Achterblijvende zoutkorrels of zout water kunnen corrosie veroorzaken. Afhankelijk van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje 'Zout bijvullen ' wordt uitgeschakeld.

Voordat u het product in gebruik neemt _13

DD68-00092H-03_NL.indd 13

Voordat u het product in gebruik neemt Het indicatielampje voor het bijvullen van zout controleren Als het indicatielampje 'Zout bijvullen ' brandt, volgt u de bovenstaande procedure om vaatwaszout toe te voegen. Wanneer het indicatielampje 'Zout bijvullen ' brandt, betekent dit dat u vanaf dat moment nog drie vaatwasprogramma's kunt uitvoeren.

SPOELMIDDEL GEBRUIKEN Het spoelmiddelreservoir vullen Zodra het indicatielampje op het bedieningspaneel voor het bijvullen van spoelmiddel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser.

VOORZICHTIG Gebruik geen gewoon wasmiddel in het spoelmiddelreservoir.

1. Draai het deksel van het spoelmiddelreservoir open door deze tegen de klok in te draaien.

2. Vul het spoelmiddelreservoir met spoelmiddel. Gebruik het kijkglas wanneer u het reservoir met spoelmiddel vult.

VOORZICHTIG Vul het reservoir maximaal bij tot aan het spoelmiddelniveau, aangezien het reservoir anders kan overstromen tijdens het gebruik van de vaatwasser.

3. Stel voor de spoelmiddelinstelling een waarde tussen de 1 en 6 in. Hoe hoger het niveau, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de knop te draaien. 4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de klok mee te draaien.

14_ Voordat u het product in gebruik neemt

DD68-00092H-03_NL.indd 14

Uw vaatwasser laden RICHTLIJNEN VOOR HET WASSEN VAN DE VAAT Volg deze eenvoudige richtlijnen voor de beste resultaten en om energie te besparen.

Voordat u de vaat laadt

WAARSCHUWING Ontdoe de vaat van voedselresten, zoals botten, vruchtzaad enz., en afval, zoals tandenstoker, papieren servetten enz. Voedselresten en afval kunnen uw vaat beschadigen, lawaai maken of zelfs resulteren in een defect aan het apparaat. Was geen items die zijn bedekt met as, zand, wax, smeerolie of verf. Deze materialen beschadigen het apparaat en as lost niet op en wordt alleen maar verspreid.

03 LADEN VOORZICHTIG Items die niet geschikt zijn voor de vaatwasser • • • • • •

Koper, brons, tin, ivoor en aluminium items of items die zijn voorzien van een kleefmiddel Niet-hittebestendige plasticsoorten Handwerk, antiek, waardevolle vazen en decoratief glaswerk Op glazuur aangebrachte kleuren Houten bestek en aardewerk of items met houten onderdelen Fijn glaswerk of glaswerk dat loodkristal bevat Zilverwerk dat in aanraking komt met voedsel dat zwavel bevat, kan verkleuren. Bijvoorbeeld eigeel, uien, mayonaise, mosterd, vis, visnat en marinades.

Wanneer glazen regelmatig worden gewassen, kunnen ze dof worden. Gebruik de vaatwasser niet voor fijn glaswerk of glaswerk dat loodkristal bevat.

WAARSCHUWING Aluminium componenten (bijvoorbeeld vetfilters) moeten niet worden gereinigd met bijtende, alkalinehoudende reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een chemische reactie veroorzaken. Gebruik alleen items, bijvoorbeeld glazen, porselein en bestek, die de fabrikant als vaatwasserbestendig aanmerkt.

DE MANDEN GEBRUIKEN Hanteren van de manden

VOORZICHTIG Gebruik niet overmatig veel kracht om de manden uit of in te schuiven. Als u dit wel doet, kunt u de manden en de items in de manden beschadigen.

Uw vaatwasser laden De bovenste mand gebruiken Gebruik de bovenste mand voornamelijk voor kleine, lichte of fijne items, zoals kopjes, schotel, dessertkommen, enz.

De bovenste mand bijstellen U kunt de hoogte van de bovenste mand aanpassen om extra ruimte te creëren voor grote items in de bovenste of onderste mand.

VOORZICHTIG Verwijder alle items uit de kopjesrekken voordat u de hoogte aanpast. Als u dit niet doet, kunt u de items en de mand beschadigen.

1. Trek de bovenste mand naar buiten. 2. De bovenste mand verhogen: houd de bovenste mand aan beide zijden vast en trek de mand voorzichtig zo ver mogelijk naar buiten.

3. De bovenste mand verlagen: houd de bovenste mand aan beide zijden vast en til de mand iets op. Duw de mand vervolgens voorzichtig omlaag.

Wanneer u de hoogte aanpast, moet u ervoor zorgen dat de bovenste sproeiarm de de vaat in de onderste mand niet raakt wanneer deze draait.

VOORZICHTIG Zorg ervoor dat de bovenste mand waterpas is. Als de bovenste mand scheef wordt geplaatst, kan de deur niet volledig worden gesloten en levert dit problemen op met de bediening van de vaatwasser.

VOORZICHTIG Til de bovenste mand niet slechts aan één kant op. Wanneer u dit doet, kan de deur niet volledig worden gesloten en resulteert dit in problemen met de bediening van de vaatwasser.

De onderste mand gebruiken Gebruik de onderste mand voor grote borden en zware items als serveerborden, pannen, potten, kommen enz. Kleine items als schotels kunnen ook in de onderste mand worden geplaatst.

VOORZICHTIG Plaats geen fijn glaswerk in de onderste mand.

16_ Uw vaatwasser laden

De scharnierende pinnen gebruiken Met de scharnierende pinnen kunt u ruimte voor grote items in de onderste mand maken. 1. U kunt de scharnierende pinnen plat naar beneden duwen.

03 LADEN De bestekbak gebruiken (DW-BG97, DW-BG77) De inzetstukken van de bestekbak kunnen worden verwijderd. U kunt bijvoorbeeld één kant van de inzetstukken verwijderen om ruimte te maken voor grote items in de bovenste mand. 1. Plaats het bestek zoals wordt weergegeven in de afbeelding.

2. Bevestig de inzetstukken aan de bestekbak. Wanneer u grote items in de bak plaatst, kunnen deze de bovenste sproeiarm belemmeren. Als de grepen van de lepels niet in de houders passen, plaatst u ze andersom.

3. Verwijder de inzetstukken van de bestekbak na afloop van het programma.

Uw vaatwasser laden _17

Uw vaatwasser laden De bestekmand gebruiken (DW-BG58/DW-BG57) De bestekmand is voorzien van een deksel met openingen, zodat de messen, lepels of vorken in afzonderlijke stands kunnen worden geplaatst om te voorkomen dat ze beschadigen of verkleuren. 1. Plaats de verschillende typen bestek zoals wordt weergegeven in de afbeelding.

VOORZICHTIG Plaats messen met het oog op de veiligheid in het messenrek.

2. Plaats de bestekbak in de onderste mand. Als u slechts een kleine hoeveelheid bestek afwast, kunt u de bestekmand uit elkaar halen en één kant gebruiken.

VOORZICHTIG Plaats geen lange items in de bestekmand. Wanneer de greep te lang is, kan deze de bovenste sproeiarm belemmeren.

De bestekmand kan ook worden gebruikt met het deksel open. 1. Licht het deksel op en bevestig deze aan het handvat, zoals wordt weergegeven in de afbeelding. Als u de mand in tweeën wilt delen, trekt u de ene kant van de bestekmand in de richting van de pijl (zie afbeelding) terwijl u de andere kant vasthoudt.

18_ Uw vaatwasser laden

De kopjesrekken gebruiken

03 LADEN U kunt kopjes, kleine items en lang kookgerei op de kopjesrekken plaatsen. Dit is ook een handige manier om wijnglazen af te wassen. Plaats de wijnglazen op de pinnen van de kopjesrekken. Wanneer de kopjesrekken niet worden gebruikt, kunnen ze ook omhoog worden geklapt. Pas de hoogte van de bovenste mand niet aan wanneer glashouders omhoog staan. In dat geval kunt u de bovenste lade niet naar binnen schuiven.

WASMIDDEL GEBRUIKEN Voor alle vaatwasprogramma's, met uitzondering van Voorspoelen vaatwasmiddelcompartiment gebruiken.

, moet u een afwasmiddel in het

Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma.

VOORZICHTIG Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt.

WAARSCHUWING Adem of slik geen vaatwasmiddelen in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellijk een arts.

WAARSCHUWING Houd vaatwasmiddelen buiten het bereik van kinderen.

Het vaatwasmiddelbakje vullen 1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling omlaag te drukken. Het klepje staat na afloop van een vaatwasprogramma altijd open.

2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de aanbevolen hoeveelheid vaatwasmiddel. 3. Sluit het klepje door dit naar links en vervolgens omlaag te duwen.

Uw vaatwasser laden _19

Uw vaatwasser laden 4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt, doet u een kleine hoeveelheid vaatwasmiddel (ongeveer 8 g) op de deur. Dit wordt gebruikt tijdens het voorspoelen.

Vaatwastabletten gebruiken U kunt ook 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten gebruiken. Vaatwastabletten bevatten, afhankelijk van het type, een combinatie van een vaatwasmiddel, een spoelmiddel en/of vaatwaszout. Raadpleeg de instructies van de fabrikant voordat u een vaatwastablet gebruikt en controleer of deze geschikt is voor de waterhardheid in uw regio. 1. Druk de vergrendeling van het vaatwasmiddelbakje open en open het klepje van het vaatwasmiddelbakje. 2. Plaats het vaatwastablet in het vaatwasmiddelbakje voor het hoofdprogramma en sluit het klepje. 3. Druk op het bedieningspaneel op de toets Vaatwastabletten de functie Vaatwastabletten in te schakelen.

VOORZICHTIG Plaats niet te veel vaat in de manden.

3. Zorg ervoor dat de sproeiarmen niet worden belemmerd. 4. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig). 5. Druk op de toets Power (Aan/Uit)

om de vaatwasser in te schakelen.

6. Selecteer ee programma dat geschikt is voor het type lading. (Zie het gedeelte ‘De programmaselectietoetsen gebruiken’ op pagina 21.) Het indicatielampje voor het geselecteerde programma gaat branden. 7. Selecteer eventueel aanvullende functies. De bijbehorende indicatielampjes gaan branden. 8. Druk op de toets Start/Reset

en sluit de deur om het programma te starten.

9. Als de wasbeurt is voltooid, hoort u een geluidssignaal. De stroom wordt na 10 minuten automatisch uitgeschakeld. 10. Haal de vaatwasser leeg. Verwijder eerst de vaat uit de onderste mand, vervolgens uit de bovenste mand en dan de bestekbak (indien geladen). Zodoende voorkomt u dat er water uit de bovenste mand op de items in de onderste mand drupt.

DE PROGRAMMASELECTIETOETSEN GEBRUIKEN Selecteer ee programma dat geschikt is voor het type lading en de mate van vervuiling. Symbool

Intensief 70 ºC Sterk vervuilde items, zoals potten en pannen

Auto 40 - 65 ºC Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling

Express 65 ºC Normaal vervuilde dagelijkse items, met een kort programma

ECO 45 ºC Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik

Snel 50 ºC Licht vervuild met zeer kort programma

Fijn 40 ºC Licht vervuilde fijne items

Koud spoelen om het vuil te verwijderen op vaat die al langere tijd staat of om de opgedroogde vaat te weken voordat er een ander programma wordt uitgevoerd.

Uw vaatwasser bedienen Een programma onderbreken Als u de deur opent terwijl er een programma wordt uitgevoerd, wordt het programma tijdelijk onderbroken. Als u het programma wilt hervatte, sluit u de deur.

VOORZICHTIG Het water in de vaatwasser kan zeer heet zijn. Open de deur daarom alleen als dit absoluut noodzakelijk is en ga uiterst voorzichtig te werk.

Een programma wijzigen Als het programma al is gestart en u dit wilt wijzigen, volgt u de onderstaande instructies: Als het klepje van het vaatwasmiddelbakje al is geopend, moet u het programma niet meer wijzigen. 1. Open de deur om het programma te onderbreken. 2. Houd de toets Start/Reset • •

3 seconden ingedrukt om het programma te resetten.

Zodra het programma is gereset, wordt het water in de vaatwasser afgevoerd. Dit duurt ongeveer 1 minuut. Zodra het water is afgevoerd, kunt u een ander programma selecteren. Als u het afvoerproces wilt overslaan, drukt u op de toets Power (Aan/Uit) om de vaatwasser uit te schakelen. Vervolgens drukt u nogmaals op de toets om de vaatwasser weer in te schakelen. U moet de aanvullende functies opnieuw selecteren.

3. Selecteer een ander programma en druk op de toets Start/Reset

4. Sluit de deur om het nieuwe programma te starten.

DE FUNCTIE UITGESTELDE START GEBRUIKEN U kunt de vaatwasser zodanig instellen dat het geselecteerde programma op een later tijdstip wordt gestart. Hiervoor selecteert u een vertraging tussen 1 en 24 uur (met intervallen van 1 uur). 1. Open de deur en laad de manden. 2. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig). 3. Druk op de toets Power (Aan/Uit)

om de vaatwasser in te schakelen.

4. Selecteer het programma en de functies. 5. Gebruik de toets Uitgestelde start 6. Druk op de toets Start/Reset begint met aftellen.

om een vertragingstijd op te geven.

. Het indicatielampje voor Uitgestelde start

7. Als u de functie Uitgestelde start wilt uitschakelen, houdt u de toets Start/Reset ingedrukt om het programma te resetten.

HET DIGITALE DISPLAY GEBRUIKEN Het digitale display toont u de resterende tijd voor het vaatwasprogramma, statusinformatie (Uitgestelde start, Zout bijvullen, Spoelmiddel bijvullen en Kinderslot) en foutcodes. Als er tijdens het gebruik van de vaatwasser een fout optreedt, wordt de code voor de fout weergegeven en klinkt er een piepsignaal. Zie het gedeelte ‘Informatiecodes’ op pagina 29.

Tijdweergave In het gedeelte met de tijdweergave kunt u zien hoe lang het nog duurt (in uren en minuten) voordat het geselecteerde programma is voltooid. De resterende tijd kan variëren, zelfs voor hetzelfde programma. Dit verschil kan worden veroorzaakt door een verschil in de watertemperatuur, de reactiveringscyclus en de grootte en staat van de lading.

22_ Uw vaatwasser bedienen

Indicatie lampje Zout bijvullen Als het indicatielampje 'Zout bijvullen ' brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. Zie het gedeelte ‘Het zoutreservoir vullen’ op pagina 13 om het zoutreservoir te vullen.

Als het indicatielampje 'Spoelmiddel bijvullen ' brandt, betekent dit dat het spoelmiddel in de vaatwasser bijna op is en moet worden bijgevuld. Zie het gedeelte ‘De accessoires controleren’ op pagina 10 om het spoelmiddelreservoir bij te vullen.

EXTRA FUNCTIES GEBRUIKEN

04 BEDIENING Indicatielampje Spoelmiddel bijvullen

Intensieve zone Gebruik deze functie voor moeilijk te reinigen, sterk vervuilde vaat, potten en pannen en vaat met veel olie. Plaats de items boven de sproeischijven in de intensieve zone (Zie het gedeelte ‘De onderdelen en het bedieningspaneel controleren’ op pagina 9) en druk op de toets Intensieve zone .

Halve lading Gebruik voor een kleine lading met een beperkt aantal items alleen de bovenste of onderste mand om energie te besparen. Druk op de toets Halve lading

om de bovenste of onderste mand te selecteren.

Vaatwastabletten Als u 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten wilt gebruiken, selecteert u een programma en drukt u op . (De functie Vaatwastabletten is beschikbaar voor alle programma's, met de toets Vaatwastabletten uitzondering van Voorspoelen .) Als u de functie Vaatwastabletten selecteert, wordt het indicatielampje ‘Spoelmiddel bijvullen

Reinigen Druk op de toets Reinigen voor de best mogelijke hygiëne in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 70 ºC verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Voorspoelen

Kinderslot Met de functie Kinderslot worden alle toetsen vergrendeld, zodat de geselecteerde programma's niet kunnen worden gewijzigd.

In- en uitschakelen Als u de functie Kinderslot wilt in- of uitschakelen, houdt u de toets Reinigen 3 seconden ingedrukt. Het indicatielampje 'Kinderslot ' gaat branden om aan te geven dat de functie Kinderslot is geactiveerd. Wanneer u de functie Kinderslot inschakelt, worden alle toetsen vergrendeld.

Uw vaatwasser bedienen _23

Uw vaatwasser reinigen en onderhouden Als u de vaatwasser goed schoonhoudt, resulteert dit in betere prestaties, voorkomt u onnodige reparaties en verlengt u de levensduur.

DE BUITENKANT REINIGEN Wanneer u op de vaatwasser morst, kunt u de vaatwasser het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om de gemorste stoffen en stof van het bedieningspaneel te vegen.

VOORZICHTIG Gebruik geen benzeen, wax, thinner, bleekmiddel of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken.

VOORZICHTIG Reinig de vaatwasser niet door er water over te sprenkelen. Zorg er met name voor dat de elektrische componenten niet in contact komen met water. Als uw vaatwasser is voorzien van een roestvrij stalen deurpaneel, gebruikt u een zachte doek en een speciaal reinigingsmiddel voor roestvrij stalen huishoudelijke apparaten of een vergelijkbaar product om de deur te reinigen.

DE BINNENKANT REINIGEN In het geval van kalkaanslag of vetresten aan de binnenkant, verwijdert u deze met een vochtige doek of vult u het vaatwasmiddelbakje met een vaatwasmiddel en voert u het programma met de hoogste spoeltemperatuur uit, zonder dat u items in de vaatwasser plaatst.

VOORZICHTIG Verwijder de afdichting aan de voorzijde niet. Wanneer u de afdichting verwijdert, kan er lekkage ontstaan of functioneert de vaatwasser niet naar behoren.

DE FILTERS SCHOONMAKEN 1. Schakel de vaatwasser uit. 2. Draai de filterhouder tegen de klok in om deze te verwijderen.

3. Verwijder het fijne filter (plat rechthoekig).

24_ Uw vaatwasser reinigen en onderhouden

DD68-00092H-03_NL.indd 24

4. Demonteer het groffe filter en microfilter.

05 REINIGING EN ONDERHOUD

5. Verwijder al het vuil of andere resten van de filters en spoel ze af onder stromend water.

6. Monteer de filters in de omgekeerde volgorde, plaats de filterhouder terug en draai de houder vast door deze met de klok mee te draaien.

VOORZICHTIG Als de filterhouder niet goed wordt vastgedraaid, heeft dit een negatieve invloed op de prestaties.

DE SPROEIARMEN SCHOONMAKEN Als de vaatwasser niet goed presteert of de sproeiarmen verstopt lijken, reinigt u de sproeiarmen. Verwijder de sproeiarmen voorzichtig, aangezien deze makkelijk kunnen breken.

VOORZICHTIG Schakel de vaatwasser uit voordat u de sproeiarmen verwijdert.

De sproeiarmen schoonmaken 1. De bestekbak gebruiken (DW-BG97/DW-BG77). (Zie het gedeelte ‘De manden gebruiken’ op pagina 15.) 2. Draai de hendel op het midden van de bovenste sproeiarm tegen de klok in om de arm te los te koppelen.

3. Verwijder de moer waarmee de sproeiarm en is bevestigd, en verwijder de arm.

Uw vaatwasser reinigen en onderhouden _25

Uw vaatwasser reinigen en onderhouden 4. Verwijder de onderste mand. 5. Trek de onderste sproeiarm met een ferme ruk omhoog om deze te verwijderen.

6. Gebruik een puntig voorwerp, zoals een tandenstoker, om voedselresten uit de jets van de sproeiarm te verwijderen.

7. Spoel de sproeiarmen grondig af onder stromend water. 8. Bevestig de sproeiarmen en controleer of ze vrij kunnen roteren.

UW VAATWASSER OPSLAAN Als u de vaatwasser voor langere tijd moet opslaan, moet u eerst al het water uit het apparaat afvoeren en vervolgens de waterslang loskoppelen. Als er water in de slangen of de interne componenten achterblijft voordat u de vaatwasser opslaat, kan deze beschadigd raken. Nadat u het water hebt afgevoerd en de vaatwasser hebt losgekoppeld, moet u de watertoevoerkraan dichtdraaien en de stroomonderbreker uitschakelen.

26_ Uw vaatwasser reinigen en onderhouden

DD68-00092H-03_NL.indd 26

Problemen oplossen en informatiecodes CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW VAATWASSER...

MOGELIJKE OORZAAK OPLOSSING De deur is niet volledig gesloten. De toets Start/Reset is niet geselecteerd.

Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start/Reset voordat u de deur sluit.

Er is geen programma geselecteerd.

Selecteer een programma.

Het netsnoer is niet correct aangesloten.

Sluit het netsnoer aan.

Er wordt geen water toegevoerd.

Controleer of de watertoevoerkaan is geopend.

Het bedieningspaneel is vergrendeld.

Schakel de functie Kinderslot uit om het bedieningspaneel te ontgrendelen.

Er hangt een nare geur.

Na het laatste programma is er water achtergebleven.

Vul het vaatwasmiddelbakje zonder vaat te laden en voer het uit om de programma Auto vaatwasser te reinigen.

Er is water achtergebleven nadat het programma is beëindigd.

De afvoerslang is geknikt of verstopt.

Trek de slang recht en ontstop deze.

Er is een verkeerd programma geselecteerd.

Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat.

Het filter is vuil of niet goed bevestigd.

Maak het filter schoon en zorg ervoor dat de filters goed worden bevestigd.

Er wordt geen of onvoldoende vaatwasmiddel gebruikt.

Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel.

De waterdruk is te laag.

De waterdruk moet tussen de 0,05 en 0,8 MPa liggen.

De jets van de sproeiarmen zitten verstopt.

Maak de sproeiarmen schoon.

De vaat is niet goed geladen.

Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd.

Het water is te hard.

Controleer of het indicatielampje voor het bijvullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe.

Het apparaat start niet.

Er blijven voedselresten achter op de vaat.

Problemen oplossen en informatiecodes

PROBLEEM MOGELIJKE OORZAAK Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir.

OPLOSSING Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen.

Er zijn vaatwastabletten gebruikt zonder dat de functie Vaatwastabletten is geselecteerd.

Selecteer de functie Vaatwastabletten of gebruik een spoelmiddel.

Er blijft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser.

Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt.

De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tijdens de beginfase van het afpompen.

De vaatwasser staat niet waterpas.

Zorg ervoor dat de vaatwasser waterpas staat.

U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot.

Deel de vaat opnieuw in.

Er blijft een geel of bruin laagje op de kopjes en schotels achter.

Dit kan worden veroorzaakt door koffie of thee.

Gebruik een programma met een hogere temperatuur.

Er branden geen indicatielampjes.

Het netsnoer is niet correct aangesloten.

Sluit het netsnoer aan.

De armen draaien niet soepel.

De armen zitten verstopt met voedselresten.

Maak de armen schoon.

De vaat droogt niet goed.

De vaatwasser maakt lawaai.

Er blijft een wit laagje op het bestek of aardewerk achter.

Er is hard water gebruikt.

Controleer het indicatielampje voor het bijvullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid.

De vaatwasser start vanzelf. (DW-BG97)

De vaatwasser is langer dan twee dagen niet gebruikt.

Dit is een automatisch droogprogramma dat de SDP schoon houdt. Dit is geen storing. (Als u het programma wilt stoppen, drukt u op de toets Power (Aan/Uit).)

28_ Problemen oplossen en informatiecodes

Controleer of een knop langer dan 30 seconden ingedrukt is gehouden.

Interne communicatiefout

Schakel de vaatwasser uit en vervolgens weer in.

Controleer of de afvoerslang is geknikt of verstopt.

4E Probleem met de watertoevoer

Zorg dat de watertoevoerkraan is opengedraaid.

Zorg ervoor dat het toegevoerde water niet warmer is dan 80 ºC.

Probleem met het verwarmingselement

tE Probleem met de temperatuursensor

PE Probleem met de stroomwisselaar

OE Te hoog waterniveau

06 PROBLEMEN OPLOSSEN Informatiecodes worden weergegeven om u inzicht te geven in wat er met uw vaatwasser gebeurt. Als een van de onderstaande codes wordt weergegeven, selecteert u de optie Reset en volgt u de desbetreffende instructies.

Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum. Schakel de vaatwasser uit en vervolgens weer in. Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum.

Zie de achterkant van deze handleiding voor meer informatie over de foutcodes of als u het probleem niet met de voorgestelde oplossing kunt verhelpen, en neem contact op met de klantenservice van Samsung.

Problemen oplossen en informatiecodes _29

Programmatabel PROGRAMMATABEL Mate van vervuiling Hoeveelheid voedselresten

Zeer licht tot sterk vervuild

Energieverbruik (kWh)

De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water.

Bijlage DE VAATWASSER OP EEN MILIEUVRIENDELIJ

KE WIJ ZE AFDANKEN Uw vaatwasser is gemaakt van recyclebare materialen. Houdt u zich bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Snijd de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten.

08 BIJLAGE Gebruik niet meer vaatwasmiddel dan aanbevolen in de instructies van de vaatwasmiddelfabrikant.

VERKLARING VAN CONFORMITEIT Dit product voldoet aan de vereisten van de volgende richtlijnen:

EMC-richtlijn 2004/108/EC Laagspanningsrichtlijn 2006/95/EC SPECIFICATIES M ODE L D W - B G 97, D W - B G 77, D W - B G 58, D W - B G 57

Waterdruk Wascapaciteit (standaardcouverts)

Voor standaardtest De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242). • • • • • • •

Wascapaciteit: 14 (DW-BG97, DW-BG77) / 13 (DW-BG58, DW-BG57) couverts Testnorm: EN50242/IEC60436 Positie van bovenste mand: laag Programma: Eco Aanvullende opties: geen Spoelmiddelinstelling: 6 Dosering van standaard vaatwasmiddel - 14 PS: 7 g + 28 g - 13 PS: 6 g + 26,5 g Zie de onderstaande afbeeldingen A, B en C voor de schikking van het vaatwerk.

Couvert voor 14 personen 1

Soepborden : Havervlokken

Soeplepels : Havervlokken

Grote schalen : Vlees

32_ Voor standaardtest

Couvert voor 13 personen 1

Soepborden : Havervlokken

Soeplepels : Havervlokken

Grote schalen : Vlees

Voor standaardtest _33

Nominale capaciteit (standaardcouverts)

Energie-efficiëntieklasse

Energieverbruik standaardprogramma (E t) (kWh)

Energieverbruik in de uitstand, P o (W)

Waterverbruik standaardprogramma, (l)

Jaarlijks energieverbruik (AE C) (kWh/jaar)

Droogefficiëntieklasse

A A A Standaardprogramma 3)

Programmaduur voor het standaard vaatwasprogramma

Duur van de sluimerstand, (T l) (min.)

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen met laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt. 2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt. 3) ‘Standaardprogramma’ is het standaardafwasprogramma dat geschikt is voor het reinigen van normaal vervuild vaatwerk. Dit is het meest efficiënte programma met betrekking tot energie- en waterverbruik.
