Producttype	Inbouw gaskookplaat
Merk	ZANUSSI
Model	ZGH96524XS
Aantal branders	5
Soorten branders	1 multi-kroon, 1 snel, 2 semi-snel, 1 hulp
Gastoevoer	Natuurlijk gas G20/G25 (20/25 mbar) of LPG G30/G31 (28-30/37 mbar)
Totaal gasvermogen	11,65 kW (natuurlijk gas) / 832 g/h (G30) / 818 g/h (G31)
Elektrische voeding	220-240 V ~ 50-60 Hz
Afmetingen (B x D)	857 x 520 mm
Energie-efficiëntie	56,4 % (volgens EN 30-2-1)
Ontsteking	Elektrische ontsteking (bougie)
Veiligheid	Veiligheidsthermokoppel, automatische uitschakeling bij uitdoving, kinderveiligheid
Onderhoud en reiniging	Reinig na elk gebruik met een zachte doek en een neutraal schoonmaakmiddel; gebruik geen schurende producten of stoomreiniger
Repareerbaarheid	Originele reserveonderdelen beschikbaar; ingreep door een erkende vakman
Gasaansluiting	R 1/2" (flexibele slang of vaste aansluiting)
Apparaatklasse	3
Bestemmingslanden	België (BE) en Luxemburg (LU)

Veelgestelde vragen - ZGH96524XS ZANUSSI

Hoe een brander ontsteken?

Druk de knop in en draai deze naar links tot de maximale stand (▲). Houd deze ongeveer 10 seconden ingedrukt om het thermokoppel te verwarmen. Zodra de vlam stabiel is, laat los en pas de stroom aan.

Wat doen als de brander niet ontsteekt?

Controleer of de kookplaat is aangesloten en de zekering niet is gesprongen. Zorg ervoor dat de deksel en de kroon van de brander correct zijn geplaatst. Als er geen vonk is, reinig dan de keramische ontstekingsbougie.

Waarom gaat de vlam uit na het ontsteken?

Het thermokoppel is niet warm genoeg. Houd de knop tot 10 seconden na het ontsteken ingedrukt. Als het probleem aanhoudt, controleer of de branderkroon niet is verstopt door voedselresten.

Welke diameters van pannen zijn geschikt?

Gebruik pannen waarvan de diameter overeenkomt met de brander:
- Multi-kroon: 180-260 mm
- Snel: 180-260 mm
- Semi-snel: 120-240 mm (achter) / 120-220 mm (voor)
- Hulp: 80-160 mm

Hoe de pansteunen reinigen?

De pansteunen moeten met de hand worden gewassen in warm zeepwater. Doe ze niet in de vaatwasser. Droog ze grondig voordat u ze terugplaatst om krassen te voorkomen.

Kan ik de kookplaat ombouwen voor een ander gastype?

Ja, het vervangen van de sproeiers en het afstellen van de minimale gasstroom is mogelijk. Raadpleeg de tabel met sproeiers in de handleiding en schakel een gekwalificeerde vakman in.

Wat is de veiligheidsafstand tot meubels?

Houd de minimale afstanden aan zoals aangegeven in de installatie-instructies. Het apparaat mag niet in de buurt van een deur of onder een raam worden geïnstalleerd om te voorkomen dat pannen vallen.

Wat doen bij stroomuitval?

U kunt de brander handmatig ontsteken door een vlam (aansteker, lucifer) bij de brander te brengen, de knop naar de maximale stand te draaien en deze 10 seconden ingedrukt te houden.

Hoe onderhoud ik de ontstekingsbougie?

Houd de keramische ontstekingsbougie en de elektrode schoon. Reinig ze met een zachte doek na afkoeling om een betrouwbare ontsteking te garanderen.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich aan de onderkant van de kookplaat. Het vermeldt het model, het PNC, het serienummer en de elektrische- en gaskenmerken.

GEBRUIKSAANWIJZING ZGH96524XS ZANUSSI

NL Gebruiksaanwijzing 2

Kookplaat

Advies over gebruik, brochures, het oplossen van problemen, onderhouds- en reparatie-informatie:

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij zij voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar dienen, mits zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

ALGEMENE VEILIGHEID

WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een fornuis met vet of olie kan gevaarlijk zijn en tot brand leiden. - Probeer NOOIT om een brand te blussen met water. Schakel het apparaat uit en bedek dan de vlam, bv. met een deksel of een vuurdeken. - LET OP: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld. - LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten. - Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden. - Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert. - Gebruik geen stoomreiniger om het apparaat schoon te maken. - Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. - Als het apparaat direct op de voeding wordt aangesloten, is er een scheidingsschakelaar met een contactopening nodig op alle polen. Complete afsluiting overeenkomstig de voorwaarden gespecificeerd in de overspanningscategorie III moet worden gegarandeerd. De aardekabel is hiervan uitgesloten. - Let er bij het leiden van de stroomkabel op dat de kabel niet direct in contact komt (bijvoorbeeld bij gebruik met

isolatiehoes) met onderdelen die temperaturen kunnen bereiken van 50°C hoger dan kamertemperatuur.

WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

VEILIGHEIDSVOORSCHRIFTEN

Dit apparaat is geschikt voor de volgende markten:

BE LU

INSTALLATIE

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Houd de minimumafstand tot andere apparaten en units in acht.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.
• Als het apparaat geïnstalleerd is boven lades, zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

AANSLUITING AAN HET ELEKTRICITEITSNET

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom. Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet worden.
• Gebruik de juiste stroomkabel. Voorkom dat de stroomkabels verstrikt raken. Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Gebruik de klem om spanning op het snoer te voorkomen. Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Sluit de stroomstekker niet aan op een losse stroomaansluiting. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

GASAANSLUITING

• Alle gasaansluitingen moeten door een gediplomeerd installateur worden gemaakt.
• Controleer vóór de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Op het typeplaatje staat informatie over de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting die producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De specificatie van dit apparaat niet wijzigen. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter. Zet de kookzone op "uit" na elk gebruik. Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING! Risico op brand en explosie

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u hiermee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

Zet geen heet kookgerei op het bedieningspaneel. - Laat kookgerei niet droogkoken. - Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen. - Laat nooit een brander aan met leeg kookgerei of zonder kookgerei. - Geen aluminiumfolie op het apparaat leggen. - Gebruik alleen stabiel kookgerei met de juiste vorm en een diameter groter dan de afmetingen van de branders. Zorg ervoor dat de pannen in het midden van de branders staan. - Gebruik geen grote pannen die de randen van het apparaat overschrijden. Dit kan het apparaat beschadigen. Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait. - Gebruik alleen de accessoires die meegeleverd zijn met het apparaat. - Plaats geen vlamverdeler op de brander. - Het gebruik van een kookapparaat op gas leidt tot de productie van warmte en vocht. Zorg voor een goede ventilatie in de ruimte waar het apparaat is geïnstalleerd. - U moet bij langdurig intensief gebruik van het apparaat waarschijnlijk extra ventileren, bijvoorbeeld door een raam te openen, of effectiever ventileren, bijvoorbeeld door het niveau van de aanwezige mechanische ventilatie op te voeren. - Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer. - Laat geen zure vloeistoffen, zoals bijv. azijn, citroensap of reinigingsmiddelen voor het

verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor kunnen doffe plekken ontstaan. Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

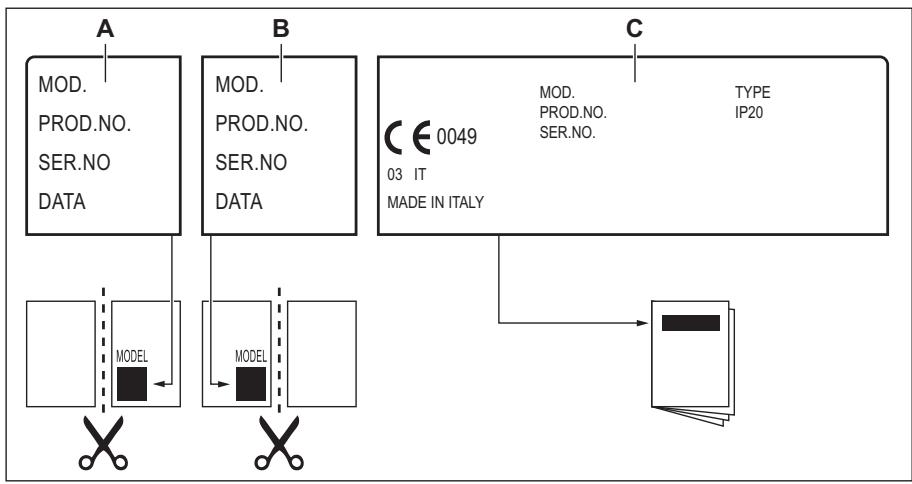

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model Productnummer (PNC) Serienummer

GASAANSLUITING

WAARSCHUWING! De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

De aansluiting op de gastoevoer moet uitgevoerd worden met behulp van een AGB-koppeling. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn (NBN D 51.003). Als u flexibele metalen leidingen gebruikt, moet u

reinigingsmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Maak de externe gasleidingen plat.

Let op dat deze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat in combinatie met een oven wordt geïnstalleerd.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

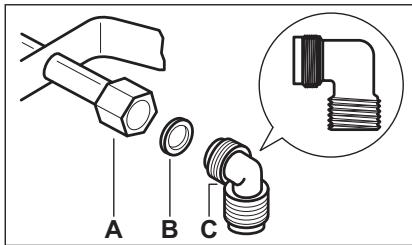

A. Einde van de as met moer (koppelkoppel 10 ± 2Nm ) B. Sluiting meegeleverd met het apparaat C. Elleboogverbindingsstuk meegeleverd met het apparaat

Vloeibaar gas

Gebruik de rubberen pijphouder voor vloeibaar gas. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting.

De flexibele leiding is maar voor gebruik als de leiding:

• niet warmer worden dan kamertemperatuur, warmer dan 30°C ;
• de leiding niet langer is dan 1500 mm
• geen knikken vertoont;
• niet onderworpen is aan tractie of torsie;
• niet in aanraking komt met scherpe randen of hoeken;
• de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren.

De controle van de staat van de flexibele leiding bestaat erin te controleren of:

• de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lengte;
• het materiaal niet gehard is, maar de juiste elasticiteit vertoont
• de bevestigingsklemmen niet verroest zijn
• de vervaldatum niet is verstreken.

Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen.

WAARSCHUWING! Controleer wanneer de installatie is voltooid of alle leidingfittingen goed zijn afgedicht. Gebruik een zeepoplossing, geen vlam!

VERVANGING SPUITMONDEN (ALLEEN VOOR BELGIË)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

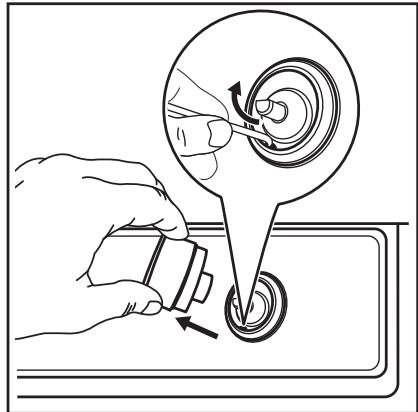

AANPASSING VAN HET MINIMALE NIVEAU (ALLEEN VOOR BELGIË)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop naar de minimale stand.

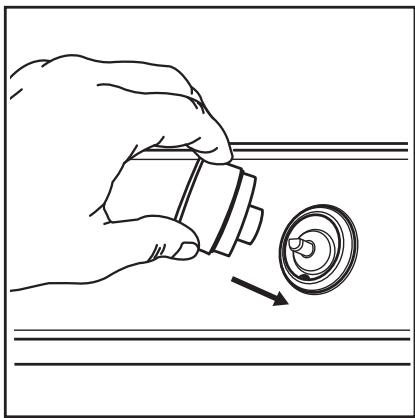

3. Verwijder de knop en de pakking.

1. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast. - van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een multikronenbrander).

1. Hermonteer de pakking en de knop.

WAARSCHUWING! Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.

Zorg ervoor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. - Dit apparaat wordt geleverd met een netsnoer. Dit moet voorzien zijn van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt. - Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact. - Zorg ervoor dat het netsnoer na installatie bereikbaar is. - Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving. - Laat de stroomkabel niet warmer worden dan 90°C.

AANSLUITKABEL

Gebruik om de aansluitkabel te vervangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H03V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aarddraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

1. Sluit de groen/gele (aarde) draad aan op de eindklem gemarkeerd met de letter 'E' of het aardesymbool, of groen/geel gekleurd.
2. Sluit de blauwe (nul) draad aan op de eindklem gemarkeerd met de letter 'N', of blauw gekleurd.
3. Sluit de bruine (onder spanning staande) draad aan op de eindklem gemarkeerd met de letter 'L'. Deze moet altijd worden aangesloten op de netfase.

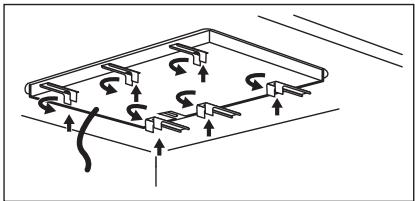

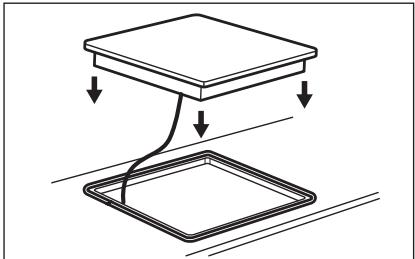

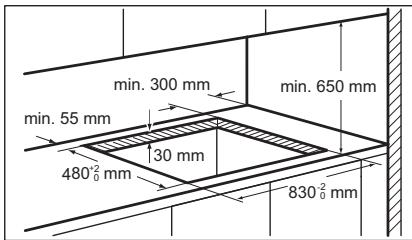

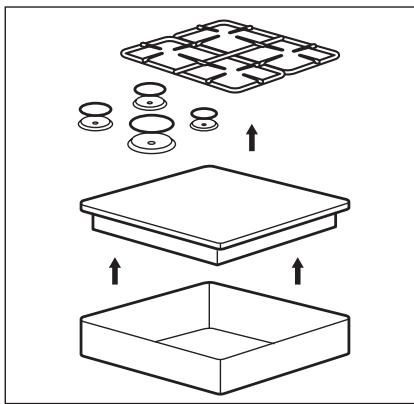

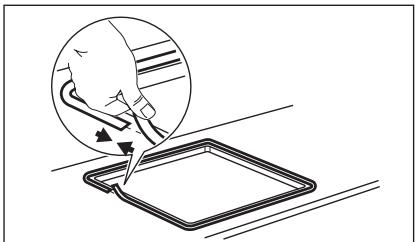

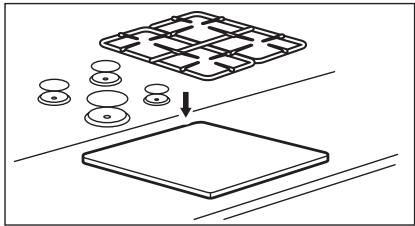

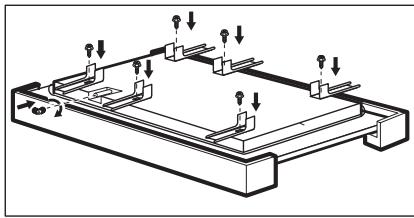

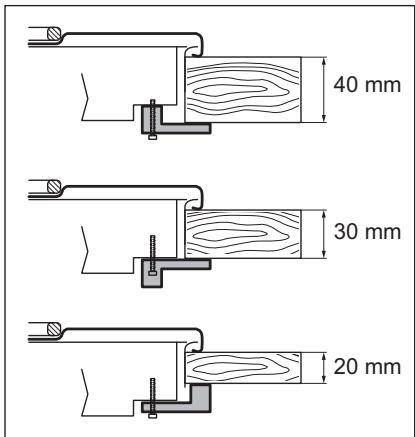

MONTAGE

1.

2.

3. 4.

5.

6.

7.

8.

LET OP! Installeer het apparaat alleen op een werkblad met een plat oppervlak.

MOGELIJKHEDEN VOOR INBOUW

Het paneel dat onder de kookplaat is geïnstalleerd, moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

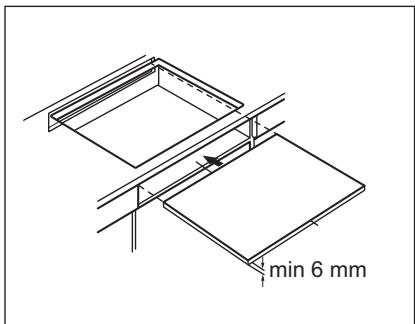

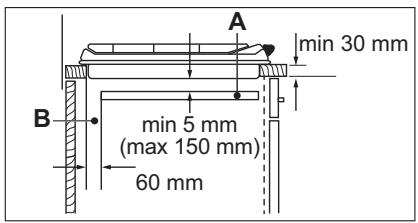

Keukenmeubel met

A. Verwijderbaar paneel

Symbool	Beschrijving
●	geen gastoevoer / uit-stand
○	ontstekingsstand / maximale gastoevoer

DAGELIJKS GEBRUIK

B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

1 Middelgrote brander 2 Multikroonbrander 3 Hulpbrander 4 Snelle brander 5 Bedieningsknoppen

Symbool	Beschrijving
	minimale gastoevoer

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

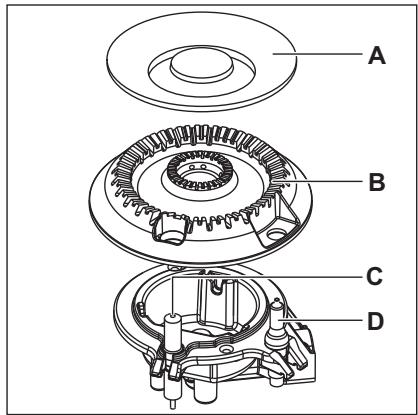

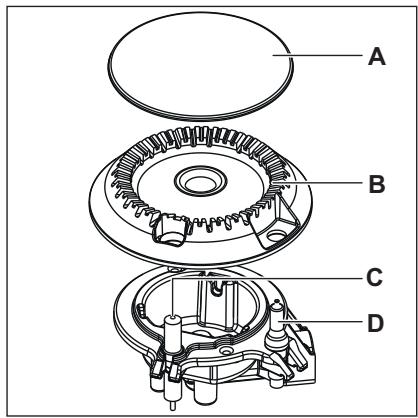

BRANDEROVERZICHT

A. Branderkap B. Branderkroon C. Ontstekingsbougie D. Thermokoppel

DE BRANDER ONTSTEKEN

Ontsteek de brander altijd voordat u het kookgerei erop plaatst.

WAARSCHUWING! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop helemaal in en draai de knop linksom naar de maximale gastoevoerstand (D).
2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat niet doet, wordt de gastoevoer onderbroken.
3. Stel de vlam af zodra deze regelmatig brandt.

Als de brander na enkele pogingen niet aangaat, controleer dan of de kroon en de deksel goed op hun plaats zitten.

WAARSCHUWING! Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog niet brandt, laat de bedieningsknop los en wacht minstens 1 minuut voordat u opnieuw probeert de vlam te ontsteken.

LET OP! Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop tegen de wijzers van de klok in naar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te laten warmen.

Draai als de brander per ongeluk uitgaat de bedieningsknop naar de uit stand en probeer na minimaal 1 minuut de brander weer aan te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installatie of na een stroomonderbreking. Dat is normaal.

De kookplaat is voorzien van progressieve gaskleppen. Hiermee kunt u de vlam nauwkeuriger regelen.

DE BRANDER UITSCHAKELEN

Om de vlam te doven, de knop naar de off-positie draaien.

WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

KOOKGEREI

LET OP! Gebruik geen gietijzeren pannen, aardewerk of grillplaten. Het roestvrij staal kan beschadigd raken als het te heet wordt.

WAARSCHUWING! Zet een pan niet op twee branders.

WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen.

LET OP! Zorg dat de bodems van de pannen niet dicht bij de bedieningsknoppen staan, anders worden de bedieningsknoppen heet.

LET OP! Zorg dat de handvatten van de potten niet boven de voorste rand van het werkblad komen.

LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

DIAMETERS VAN KOOKGEREI

Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de branders.

Brander	Diameter van het kookgerei (mm)
Multikroon	180 - 260
Snelle brander	180 - 260
Medium brander (links zichteraan)	120 - 240
Medium brander (links vooraan)	120 - 220
Sudderbrander	80 - 160

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

Maak de kookplaat na ieder gebruik schoon. - Gebruik altijd kookgerei met een schone bodem. - Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat. - Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

Roestvrij staal

Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek. - Laat aangebrande etensresten, vet en hardnekkige vlekken voordat u deze reinigt een paar minuten weken in een kleine hoeveelheid mild reinigingsmiddel.

• Gebruik schoonmaakproducten die speciaal zijn ontwikkeld voor de reiniging van roestvrij staal ter bescherming van het oppervlak.
• Gebruik geen schoonmaakproducten die bijtende chemicaliën bevatten, zoals chloor. Reinig het oppervlak ook niet met ontsmettende middelen, vlekken- of roestverwijderaars en reinigingsmethoden waarbij het product moet worden ondergedompeld.

PANNENDRAGERS

De pansteunen zijn niet bestand tegen afwassen in een afwasautomaat. Ze moeten met de hand worden afgewassen.

1. U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van de kookplaat.

Ga zeer voorzichtig te werk bij het verplaatsen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden.

1. De emaillelaag kan scherpe randen hebben, dus wees voorzichtig tijdens het met de hand afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pastareiniger.

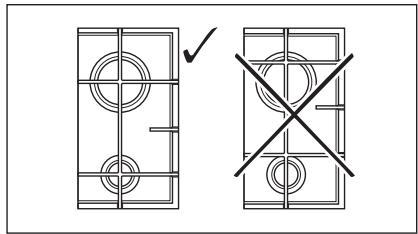

2. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst.
3. Om ervoor te zorgen dat de brander goed werkt, moeten de armen van de pannendrager in het midden van de brander worden geplaatst.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders

PROBLEEMOPLOSSING

kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Was de geëmailleerde delen, deksels en kronen met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

REINIGEN VAN DE ONTSTEKINGSKNOP

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig dit onderdeel altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

PERIODIEK ONDERHOUD

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Storing	Mogelijk oorzaak	oplossing
Er is geen vonk als de vontkont-steking worden geactiveerd.	De kookplaat is Niet aangeslo-ten op een stopcontact of is Niet goed geënstalleerd.	Controleer of de kookplaat goed is aangesloten op het lichtnet.
	Dezekering is doorgeslagen.	Controler of dezekering de oorzaak van de storing is. Als dezekeringen koer op keer doorslaan, neemt u contact op met een erkende installmenter.
	Debrandereksen en kroon zit-ten Niet goed op hun plaats.	Plaats de brandereksen en de kroon op juiste wijze.
De vlam.gaat meteen na de ontsteking UIT.	Het thermokoppel is Niet vol-doende opgewarmd.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt honden.
Storing	Mogelijkke oorzaak	oplossing
De vlamring is ongelijk.	De branderkroon is verstocht met etensresten.	Controler of de hoofdinspui-ter nicht verstocht is en of de branderkroon schoon is.

ALS U HET PROBLEEM NIET KUNT OPLOSSEN...

Als u zelf het probleem niet kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt. Bij onjuist gebruik van het apparaat worden het bezoek van de onderhoudstechnicus van de klantenservice of de

vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

LABELS MEEGELEVERD IN DE ZAK MET ACCESSOIRES

Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

TECHNISCHE GEGEVENS

AFMETINGEN KOOKPLAAT

Breedte	857 mm
Diepte	520 mm

OVERIGE TECHNISCHE GEGEVENS

TOTAAL VER-MOGEN:	Gas origi-neel:	G20/G25 (2E+) 20/25 mbar (BE)	11,65 kW
		G20 (2E) 20 mbar (LU)	11,65 kW
	Gasvervan-ging:	G30 (3+) 28-30 mbar	832 g/h
		G31 (3+) 37 mbar	818 g/h
Elektrische voe-ding:	220-240 V ~ 50-60 Hz
Apparaatcate-gorie:	II2E+3+ (BE)I2E (LU)
Gasaansluiting:	R 1/2"
Apparaatklasse:	3

BYPASSDIAMETERS

BRANDER	Ø BYPASS 1/100 mm
Multikroon	57
Snelle brander	52
Medium brander	35
Sudderbrander	28

GASBRANDERS VOOR AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMARKERING
Multikroon	4,0	1,4	146
Snelle brander	2,95	0,75	119°
Medium brander	1,85	0,6	92
Sudderbrander	1,0	0,33	70

GASBRANDERS VOOR LPG G30/G31 28-30/37 mbar

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMAR- KERING	NOMINALE GASSTROMING g/h
				G30 28-30 mbar	G31 37 mbar
Multikroon	3,65	1,4	095	265	261
Snelle bran- der	2,8	0,95	86	204	200
Medium brander	2,0	0,6	71	145	143
Sudderbran- der	1,0	0,33	50	73	71

ENERGIEZUINIGHEID

PRODUCTINFORMATIE VOLGENS EU-RICHTLIJN 66/2014

Modelidentificatie		ZGH96524XS
Type kooktoestel		Ingebouwde kook-plaat
Aantal gasbranders		5
Energiezuinigheid per gasbrander (EE gas burner)	Linksvoor - Normale brander	55,3%
	Links acheter - semi-snel	57,4%
	Midden - Multikroonbrander	54,3%
	Rechtsvooor - Selle brander	58,5%
	Rechtsachter - Sudderbrander	niet van toepassing
Energiezuinigheid voor de gaskook-plaat (EE gas hob)		56.4%

EN 30-2-1: Huishoudelijke kookapparaten op gas - deel 2-1: Energieverbruik - Algemeen

ENERGIE BESPAREN

• Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst.
• Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat. Zet de pan in het midden van de brander. Warm alleen de hoeveelheid water op die u nodig heeft.
• Doe indien mogelijk altijd een deksel op de pan.
• Wanneer de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt.
• Gebruik indien mogelijk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de

volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval.

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
