Produkttyp	Einbau-Gaskochfeld
Marke	ZANUSSI
Modell	ZGH96524XS
Anzahl der Brenner	5
Brennertypen	1 Mehrfachkrone, 1 Schnellbrenner, 2 Halbschnellbrenner, 1 Hilfsbrenner
Gasversorgung	Erdgas G20/G25 (20/25 mbar) oder Flüssiggas G30/G31 (28-30/37 mbar)
Gesamtgasleistung	11,65 kW (Erdgas) / 832 g/h (G30) / 818 g/h (G31)
Stromversorgung	220-240 V ~ 50-60 Hz
Maße (B x T)	857 x 520 mm
Energieeffizienz	56,4 % (gemäß EN 30-2-1)
Zündung	Elektrische Integrierte Zündung (Zündkerze)
Sicherheit	Sicherheitsthermoelement, automatische Abschaltung bei Erlöschen, Kindersicherung
Pflege und Reinigung	Nach jedem Gebrauch mit einem weichen Tuch und mildem Reinigungsmittel reinigen; keine Scheuermittel oder Dampfreiniger verwenden
Reparierbarkeit	Originalersatzteile verfügbar; Eingriff durch einen autorisierten Fachmann
Gasanschluss	R 1/2" (flexibler Schlauch oder Festanschluss)
Geräteklasse	3
Bestimmungsländer	Belgien (BE) und Luxemburg (LU)

Häufig gestellte Fragen - ZGH96524XS ZANUSSI

Wie zünde ich einen Brenner an?

Drücken Sie den Drehknopf und drehen Sie ihn nach links bis zur maximalen Position (▲). Halten Sie ihn etwa 10 Sekunden lang gedrückt, um das Thermoelement zu erwärmen. Sobald die Flamme stabil ist, loslassen und die Einstellung anpassen.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob das Kochfeld angeschlossen ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass der Deckel und der Kranz des Brenners korrekt positioniert sind. Wenn kein Funke entsteht, reinigen Sie die keramische Zündkerze.

Warum erlischt die Flamme nach dem Zünden?

Das Thermoelement ist nicht heiß genug. Halten Sie den Drehknopf nach dem Zünden bis zu 10 Sekunden lang gedrückt. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Brennerkranz durch Speisereste verstopft ist.

Welche Topfdurchmesser sind geeignet?

Verwenden Sie Töpfe, deren Durchmesser zum Brenner passt:
- Mehrfachkrone: 180-260 mm
- Schnellbrenner: 180-260 mm
- Halbschnellbrenner: 120-240 mm (hinten) / 120-220 mm (vorne)
- Hilfsbrenner: 80-160 mm

Wie reinige ich die Topfträger?

Die Topfträger sollten von Hand mit warmem Seifenwasser gewaschen werden. Nicht in die Spülmaschine geben. Vor dem Wiedereinsetzen gründlich trocknen, um Kratzer zu vermeiden.

Kann ich das Kochfeld auf eine andere Gasart umrüsten?

Ja, der Austausch der Düsen und die Einstellung des Mindestdurchflusses sind möglich. Konsultieren Sie die Düsentabelle in der Anleitung und beauftragen Sie einen qualifizierten Fachmann.

Wie groß ist der Sicherheitsabstand zu Möbeln?

Halten Sie die Mindestabstände gemäß den Installationsanweisungen ein. Das Gerät darf nicht in der Nähe einer Tür oder unter einem Fenster installiert werden, um ein Herunterfallen von Töpfen zu vermeiden.

Was tun bei Stromausfall?

Sie können den Brenner manuell anzünden, indem Sie eine Flamme (Feuerzeug, Streichholz) an den Brenner halten, dann den Drehknopf auf die maximale Position drehen und 10 Sekunden lang gedrückt halten.

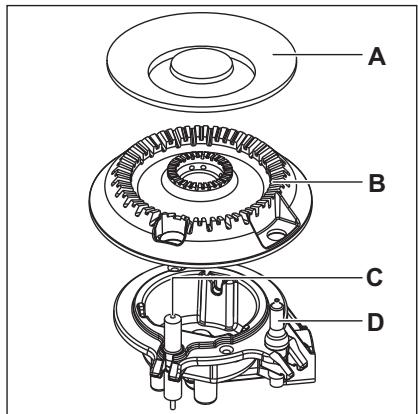

Wie pflege ich die Zündkerze?

Halten Sie die keramische Zündkerze und ihre Elektrode sauber. Reinigen Sie sie nach dem Abkühlen mit einem weichen Tuch, um eine zuverlässige Zündung zu gewährleisten.

Wo finde ich das Typenschild?

Das Typenschild befindet sich an der Unterseite des Kochfelds. Es zeigt Modell, PNC, Seriennummer sowie elektrische und gastechnische Daten.

BEDIENUNGSANLEITUNG ZGH96524XS ZANUSSI

DE Benutzerinformation 34

Kochfeld

BE

LU

ZANUSSI

• De branders nicht in de afwasautomaat reinigen.

SERVICE

ELEKTRISCHE AANSLUITING

Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen zu erhalten:

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speien.
• Halten Sie sümttliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.

• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder)dürfenkeine ReinigungundWartungohne Beaufsichtigung durchführren.

ALLGEMEINE SICHERHEIT

• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNING: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke.
  VORSICHT: Das Gerätarf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird.
  VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Verwenden Sie ds Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Es muss eine vollständige Trennung entsprechend

der Überspannungskategorie III gewährleistet sein. Dies gilt nicht für das Erdungskabel.

• Wenn Sie das Netzkabel verliegen, achten Sie daraufuf, dass es keinen direkten Kontakt mit Teilen hat, die Temperaturen erreichen können, die mehr als 50^ über der Raumtemperatur liegen. (Verwenden Sie ansonsten Isolierschlüche).
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet:

BE LU

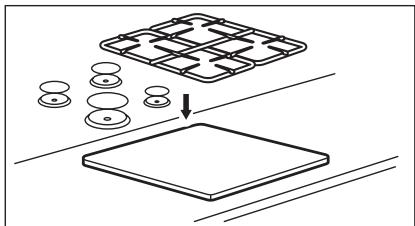

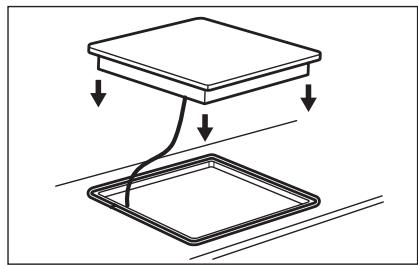

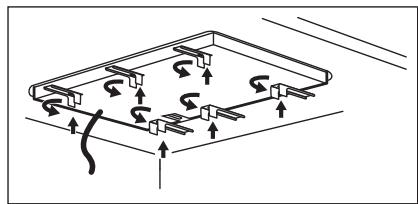

MONTAGE

WARNING! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

WARNING! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
  Montieren Sie ein beschiediges Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

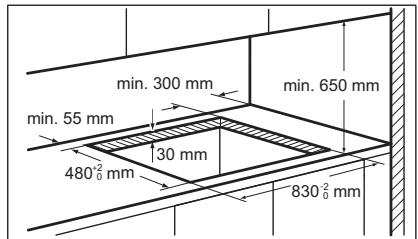

  Die Mindestabstände zu anderen Geräten und Kuchenmöeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

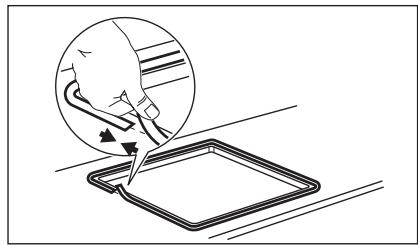

• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt befinden einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

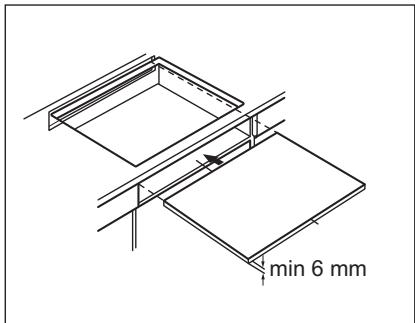

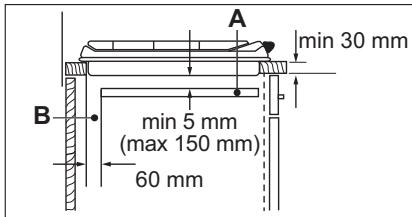

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heißt werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

ELEKTRISCHER ANSCHLUSS

WARNING! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie safer, dass die Daten auf dem Typenschild mit den elektrischen Nennwert der Netzspannung übereinstimmen.
• Vergewissem Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder heiBem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschiedigen Netzkabels an ihren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernrt werden konnen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose.
• Stellen Sie safer, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter halten werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbrede von mindestens 3 mm ausgeführrt sein.

GASANSCHLUSS

• Der Gasanschluss muss von einer Fachkraft ausgeführrt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sichere, dass die Luft um das Gerät zirkulieren kann.
  Informationen über die Gasversorgung finden Sie auf dem Typenschild.
  Das Gerätarf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüfung ein.

GEBRAUCH

WARNING! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen)dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING! Brand- und Explosionsgefahr

• Erhitzte Ole und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Öl von diesen fern.
  Die von sehr heiBem Öl freigesetzten Dampfe konnen eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen mehr einen Brand verursachen als frisches Öl.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solchenicht in die Nähe oder auf das Gerät.

WARNING! Risiko von Schäden am Gerät.

• Stellen Sie kein heiβes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.

• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf auf befindet.

• Legen Sie keine Alufolie auf das Gerät.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größter als der der Brenner ist.

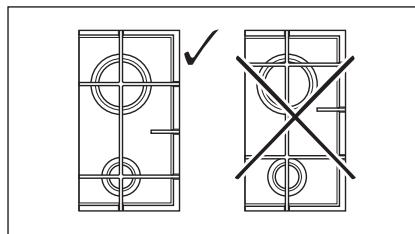

• Achten Sie darauf das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein große Bosch Geschgeschirr, das über die Kanten des Geräts hersausragt. Dies kann zu Schäden an der Arbeitsfläche führen.
  Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.
• Verwenden Sie ausschließlich das mit dem Gerät gefelieferte Zubehör.
• Setzen Sie keinen Wärmeverteriler auf den Brenner.
• Beim Gebrauch eines Gaskochfelds entstehen Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüfung in dem Raum, in dem das Gerät aufgestellt ist.
• Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden, zum Beispiel durch Öffnen eines Fensters oder die Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Diese können matte Flecken verursachen.
  Verfärbungen der Email- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

REINIGUNG UND PFLEGE

WARNING! Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser können in das Gerät gelangen und es beschädigen.

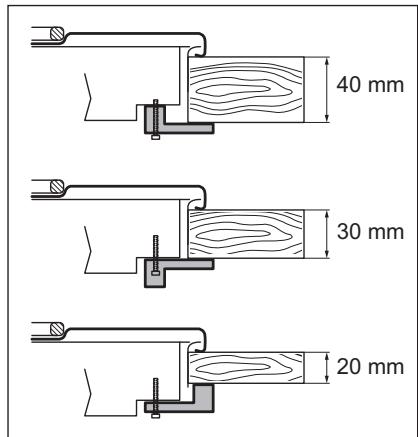

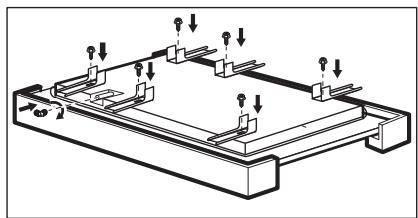

MONTAGE

WARNING! Siehe Kapitel Sicherheitshinweise.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsvorsorgung.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.
• Reinigen Sie die Brenner nicht im Geschirrspüler.

SERVICE

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Gerats ab, und entsorgen Sie es.
• Drücken Sie die äußeren Gasrohr flach.

VOR DER MONTAGE

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

GASANSCHLUSS

WARNING! Die in nachstehender Anleitung beschriebenen Montage, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachung der geltenden Bestimmungen und lokalen Verordnungen ausgeführten werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edstahrhohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommt oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie daraufuf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussrück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um Ihnen optimale Funktion zu bieten.

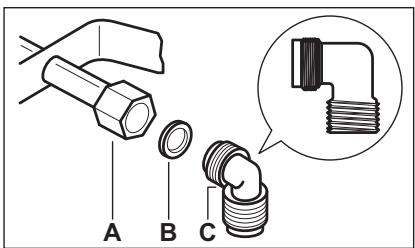

A. Schaftende mit Mutter (Drehkraft 10 ± 2Nm )
B. Mitgelieferte Beilagscheibe
C. Mitgelieferter Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30^ nicht übersteigen kann,
Es hochstens 1500 mm lang ist,
- Es nirgendwo gedrosselt wird,
Es weder unter Zug stehen noch verdreht ist,
- Es keine scharfen Kanten oder Ecken berührt,
- Es leicht untersucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgenden zuchten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volte Länge,
  Materialverhärtung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNING! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

ERSETZEN DER DÜSEN (NUR GÜLTIG FÜR BELGIEN)

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

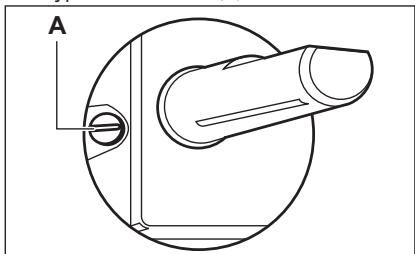

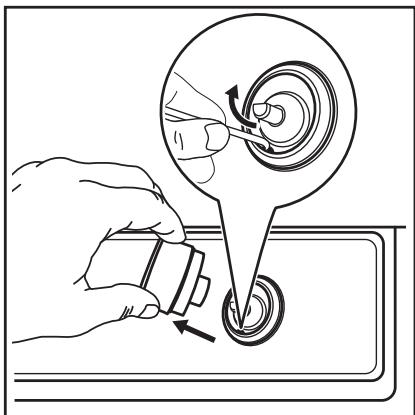

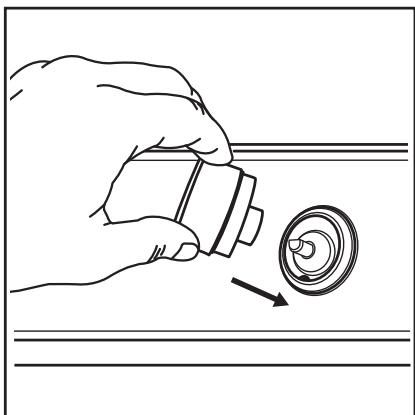

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

EINSTELLEN DER NIEDRIGSTEN STUFE (NUR GÜLTIG FÜR BELGIEN)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf und die Dichtung.

1. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube (A) ein.

1. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas,ziehen Sie die BypassSchaube bis zum Anschlag an.
Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) darüber.

1. Bringen Sie die Dichtung und den Knopf wieder an.

WARNING! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zur niedrigsten Stufe drehen.

ELEKTROANSCHLUSS

Vergewisern Sie sich, dass die Netzpannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtsstromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken.
- Schlieben Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie safer, dass die Erdverbindung den Normen und Vorschriften entspricht.
Das Netzkabelarf nicht heiBerals 90^ werden.

ANSCHLUSSKABEL

Ersetzen Sie das Anschlusskabel ausschlieBlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. Schwarze) Phasenleiter sein.

1. SchlieBen Sie das grün-gelbe Kabel (Erde) and die Klemme an, die mit dem Buchstaben „E“,

dem Erdungssymbol 12 oder mit den Farben grün und gelb gekennzeichnet ist.

1. SchlieBen Sie das blaue Kabel (Nulleiter) an die Klemme an, die mit dem Buchstaben "N" oder mit der Farbe blau gekennzeichnet ist.
2. SchlieBen Sie das braune (stromfuhrende) Kabel an die Klemme an, die mit dem Buchstaben „L" gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

MONTAGE

1.

2.

3.

4.

5.

6.

7.

8.

VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

EINBAUMÖGLICHKEITEN

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfern den lessen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tur

GERÄTEBESCHREIBUNG

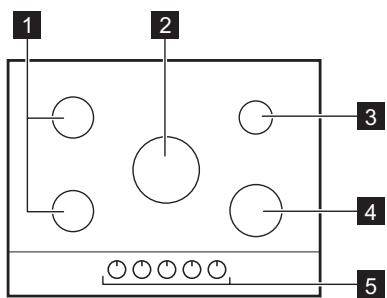

KOCHFELDANORDNUNG

A. Entfernbare Platte
B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfern den lessen.

1 Normalbrenner
2 Multikronen-Brenner
3 Hilfsbrenner
4 Starkbrenner
Einstellknöpf

EINSTELLKNOPF

Symbol	Beschreibung
	Keine Gaszufahr/Aus-Positi-on
	Zündstellung/maximale Gas-zufuhr

Symbol	Beschreibung
△	minimale Gaszufahr

TÄGLICHER GEBRAUCH

WARNING! Siehe Kapitel Sicherheitshinweise.

BRENNERÜBERSICHT

A. Brennerdeckel
B. Brennerkrone

C. Zündkerze

D. Thermoelement

ZündEN DES BRENNERS

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNING! Seien Sie bei der Verwendung von offenem Feuer in der Kuche besonderss vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sieihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszuführ (0).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwartmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zündenlässt, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNING! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollete der Brenner nach 15 Sekunden nicht zünden, setzen Sie den Knopf los, und drehen Sie in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

VORSICHT! Wenn kein Strom zur Verfugung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sie hin dann hinein. Halten Sie den Einstellknopf hochstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Solleter Brenner zufällig ausgehen,
drehen Sie den Knopf in die Aus-Position und versuchen Sieihn nach einer Minute erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglichereweise automatisch eingeschaltet. Das ist normal.

Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geliefert. Sie ermöglichen eine prazisere Einstellung der Flamine.

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNING! Bevor Sie das Kochgeschirr vom Brenner halten, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

TIPPS UND HINWEISE

WARNING! Siehe Kapitel Sicherheitshinweise.

KOCHGESCHIRR

VORSICHT! Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten. Edelstahl kann bei zu starker Erhitzung anlaufen.

WARNING! Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

WARNING! Stellen Sie keine beschädigten Töppe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschüttungen und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass sich die Topföden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen konnte.

VORSICHT! Achten Sie darauf, dass die TopfGriffe nicht über den vorderen Rand des Kochfelds hinausragen.

VORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer großeren Stabilität die Töppe mittig auf den Brenner.

DURCHMESSER DES KOCHGESCHIRRS

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.

Brenner	Durchmesser des Kochgeschirrs (mm)
Multikronen-Brenner	180 - 260
Starkbrenner	180 - 260
Normalbrenner (hinten links)	120 - 240
Normalbrenner (vorne links)	120 - 220

Brenner	Durchmesser des Kochgeschirrs (mm)
Hilfsbrenner	80 - 160

REINIGUNG UND PFLEGE

WARNING! Siehe Kapitel Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

Reinigen Sie das Kochfeld nach jedem Gebrauch.
- Verwenden Sie stets Kochgeschirr mit sauberen Böden.
- Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
- Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

Edelstahl

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.
  Um eingebrannte Speisereste, Fett und hartnackige Flecken zu entfernen, weichen Sie diese vor der Reinigung eine Minute mit etwas mildem Reinigungsmittel ein.
• Verwenden Sie speziell für Edelstahl vorgesehene Reinigungsmittel, um die stahloberflächen zu schützen.
• Verwenden Sie keine Reinigungsmittel, die atzende Chemikalien enthalten, wie Chloride, reinigen Sie die Oberfläche nicht mit Desinfektionsmitteln, Fleck- oder Rostentfernern und Tauchreinigern.

TOPFTRÄGER

Die Topträger sind nicht spulmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

1. Wenn Sie die Topfräger von Hand spulen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen konnen. Entfern Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.
3. Damit der Brenner korrekt Funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in der Mitte des Brenners befinden.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entwickelten: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigden. Achten Sie darauf, dass sich niemand Verbrennungen zugzieht.
• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmen Seifenwasser und trocknen Sie diese sorgfällig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZündKERZE

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von

Zündschwierigkeiten these Bauteile immer sauber;
kontrollieren Sie außerdem, ob die Dusen der Brennerkrone verstoptf sind.

Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom Ihr dem autorisierten

Kundendienst den Zustand des

FEHLERSUCHE

WARNING! Siehe Kapitel

Sicherheitshinweise.

WAS TUN, WENN...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Fun- kenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span- nungsversorgung angeschlos- sen ist.
	Die Sicherung ist durchge-brannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si- cherung wiederholt durch, wenden Sie sich an eine zuge- lassene Elektrofachkraft.
	Brennerdeckel und Brenner- krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Knopf nach dem Entzünden etwa 10 Se- kunden lang gedrückt.
Der Flammenring ist ungleich- mäßig.	Die Brennerkrone ist mit Spei- seresten verstoptf.	Sorgen Sie davon, dass die Dü- se nicht blockiert und die Brennerkrone sauber ist.

WENN SIE DAS PROBLEM NICT TLOSEN KÖNNEN...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an.

Vergewissem Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch

bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebuhr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B. Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sieihn auf die Gebrauchsanleitung.

TECHNISCHE DATEN

ABMESSAGEN DES KOCHFELDS

Breite	857 mm
Tiefe	520 mm

SONSTIGE TECHNISCHE DATEN

GESAMTLEIS-TUNG:	Gas - Original:	G20/G25 (2E+) 20/25 mbar (BE)	11,65 kW
		G20 (2E) 20 mbar (LU)	11,65 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	832 g/h
		G31 (3+) 37 mbar	818 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekategorie:	II2E+3+ (BE)I2E (LU)
Gasanschluss:	R 1/2"

BYPASSDURCHMESSER

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Starkbrenner	52
Normalbrenner	35
Hilfsbrenner	28

GASBRENNER FÜR ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER	NORMALLEISTUNG kW	MINDESTLEISTUNG kW	INJEKTORMARKE
Multikronen-Bren-ner	4,0	1,4	146
Starkbrenner	2,95	0,75	119°
Normalbrenner	1,85	0,6	92
Hilfsbrenner	1,0	0,33	70

GASBRENNER FÜR LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL-LEISTUNG kW	MINDEST-LEISTUNG kW	INJEKTORMAR-KE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,65	1,4	095	265	261
Starkbrenner	2,8	0,95	86	204	200
Normalbrenner	2,0	0,6	71	145	143
Hilfsbrenner	1,0	0,33	50	73	71

ENERGIEEFFIZIENZ

PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation		ZGH96524XS
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		5
Energieeffizienz pro Gasbrenner (EE gas burner)	Vorne links - Normalbrenner	55.3%
	Hinten links - Normalbrenner	57.4%
	Mitte - Multikronen-Brenner	54.3%
	Vorne rechts - Starkbrenner	58.5%
	Hinten rechts - Hilfsbrenner	nicht zutreffend
Energieeffizienz des Gaskochfelds (EE gas hob)		56.4%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienuzung - Allgemeines

ENERGIE SPAREN

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfräger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Grübe der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so welt darüber, dass die Flüssigkeit nur leicht kochelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP
