Producttype	Inbouw gaskookplaat
Merk	ZANUSSI
Model	ZGGN755K
Afmetingen (B × D)	740 mm × 510 mm
Geschat gewicht	12 kg
Elektrische voeding	220-240 V ~ 50-60 Hz
Gasvoeding	Aardgas G20/G25 (20/25 mbar) of LPG G30/G31 (28-30/37 mbar)
Aantal branders	5
Brandertypes	1 meervoudige kroon, 3 semi-snel, 1 hulp
Totaal gasvermogen	10,9 kW (G20/G25)
Vermogen meervoudige kroonbrander	3,9 kW (max), 1,4 kW (min)
Energie-efficiëntie	55,1 % (EE gaskookplaat)
Ontsteking	Elektronisch met thermokoppel
Veiligheid	Thermokoppel, automatische uitschakeling bij vlamuitval
Oppervlaktemateriaal	Gehard glas
Materiaal branders	Roestvrij staal en email
Onderhoud	Reinigen met zachte doek en neutraal schoonmaakmiddel; branders niet in de vaatwasser doen
Aanpassing voor LPG	Mogelijk (vervanging van meegeleverde sproeiers, stelschroef)
Apparaatklasse	3 (inbouw)
Gasaansluiting	R 1/2" (flexibele slang of vaste aansluiting)
Voedingskabel	H03V2V2-F T90, geschikte doorsnede
Garantie	Raadpleeg het meegeleverde garantieboekje

Veelgestelde vragen - ZGGN755K ZANUSSI

Hoe steek ik een brander aan?

Druk de bijbehorende knop in en draai hem naar links tot de maximale stand (symbool ☆). Houd hem ongeveer 10 seconden ingedrukt om het thermokoppel te verwarmen. Laat de knop los zodra de vlam stabiel is en stel de stand in.

Wat te doen als de brander niet ontsteekt?

Controleer of de kookplaat is aangesloten en de zekering niet is gesprongen. Zorg ervoor dat de branderdeksel en kroon correct zijn geplaatst en schoon zijn. Als het probleem aanhoudt, reinig de ontstekingsbougie of neem contact op met de klantenservice.

Hoe stel ik de minimale vlam in?

Steek de brander aan en draai de knop naar de minimale stand. Verwijder de knop en stel de stelschroef (A) af met een kleine schroevendraaier. Draai voor aardgas ongeveer 1/4 slag los; voor LPG draait u de schroef volledig vast.

Kan ik gietijzeren of aardewerk pannen gebruiken?

Nee, het wordt afgeraden gietijzeren, aardewerk of stenen schalen te gebruiken, omdat ze het glas kunnen krassen. Gebruik pannen met een vlakke en gladde bodem, met een diameter die overeenkomt met die van de brander.

Hoe reinig ik de kookplaat?

Laat het apparaat afkoelen en gebruik een zachte, vochtige doek met een neutraal schoonmaakmiddel. Gebruik geen schurende middelen, schuursponsjes of stoomreinigers. Verwijder suiker- of plasticresten onmiddellijk.

Wat te doen bij glasschade?

Schakel onmiddellijk alle branders uit en trek de stekker uit het stopcontact. Raak het oppervlak niet aan. Neem contact op met de erkende klantenservice om de kookplaat te laten vervangen.

Is het mogelijk om het fornuis om te bouwen voor gebruik met flessengas (LPG)?

Ja, het apparaat kan worden omgebouwd voor LPG. U moet de sproeiers vervangen (meegeleverd in het accessoirezakje) en de stelschroef aanpassen. Volg de instructies in de handleiding of schakel een gekwalificeerde professional in.

Wat zijn de vermogens van de branders?

Meervoudige kroonbrander: 3,9 kW (max). Semi-snelle branders: elk 2,0 kW. Hulpbrander: 1,0 kW. Het totale gasvermogen is 10,9 kW.

Hoe doof ik de brander?

Draai de bedieningsknop naar de uit-stand (symbool ●). Laat de vlam altijd zakken of doof hem voordat u de pannen verwijdert.

Waar bevindt het typeplaatje zich?

Het typeplaatje bevindt zich aan de onderkant van de kookplaat. Het vermeldt het model, de PNC, het serienummer, spanningen en gastypes.

GEBRUIKSAANWIJZING ZGGN755K ZANUSSI

Kookplaat

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE PERSONEN

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

ALGEMENE VEILIGHEID

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik het (gemiddelde) huishoudelijk gebruiksniveau niet overschrijdt. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.
• Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een branddeken of deksel. WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdschakelaar, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.
• LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels, mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Als het glaskeramische of glazen oppervlak gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval dat het apparaat rechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijder dan de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst.
• In geval van glasbreuk van de kookplaat:
• schakel alle branders en alle elektrische verwarmingselementen onmiddellijk uit en isoleer het apparaat van de stroomvoorziening,
• raak het oppervlak van het apparaat niet aan,
• gebruik het apparaat niet.
• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Als het apparaat rechtstreeks op de stroomvoorziening wordt aangesloten, is er een alpolige isolatieschakelaar met een contactopening nodig op alle polen. De volledige ontkoppeling, in overeenstemming met de voorwaarden die gespecificeerd zijn in overspanningscategorie III, moet worden gegarandeerd. De aardkabel is hiervan uitgesloten.
• Let er bij het leiden van de stroomkabel op dat de kabel niet rechtstreeks in contact komt (bijvoorbeeld met behulp van isolatiehuls) met onderdelen die temperaturen van meer dan 50°C boven kamertemperatuur kunnen bereiken. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven, of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

VEILIGHEIDSVOORSCHRIFTEN

Dit apparaat is geschikt voor de volgende markten:

INSTALLEREN

WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Houd de minimumafstand tot andere apparaten en units in acht.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.
• Als het apparaat is geïnstalleerd boven lades, zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan heet worden. Installeer een onbrandbaar scheidingspaneel onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Controleer of het apparaat correct geïnstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ertoe leiden dat de contactklemmen te heet worden.
• Gebruik het juiste netsnoer. Zorg dat de stroomkabel niet verstrikt raakt.
• Controleer of er een aardlekschakelaar is geïnstalleerd.
• Gebruik de trekontlastingsklem op de kabel. Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het apparaat of heet kookgerei niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen

(schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

GASAANSLUITING

LET OP! Bij gebruik van een gasfles moet je deze altijd op een vlak horizontaal oppervlak houden (met de gasklep bovenaan).

• Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Controleer of de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Op het typeplaatje staat informatie over de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting die producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Volg de vereisten voor voldoende ventilatie.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

LET OP! Het gebruik van een gaskooktoestel resulteert in de productie van warmte, vocht en verbrandingsproducten in de ruimte waarin het apparaat wordt geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is, vooral wanneer het apparaat in gebruik is. Langdurig intensief gebruik van het apparaat kan extra ventilatie vereisen. Dit is bijvoorbeeld het verhogen van mechanische ventilatie waar aanwezig, extra ventilatie om de verbrandingsproducten veilig te verwijderen maar buitenlucht (externe lucht), terwijl het binnenlucht ververst met extra ventilatie. Raadpleeg een bevoegde persoon voordat je de extra ventilatie installeert.

• De specificatie van dit apparaat niet wijzigen.
• Verwijder voorafgaand aan het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing). Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter. Zet de kookzone op "uit" na ieder gebruik.
• Plaats geen bestek of deksels van steelpannen op de kookzones. Ze kunnen heet worden.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Als u voedsel in hete olie plaatst, kan het spatten.

WAARSCHUWING! Risico op brand en explosie

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd open vuur of verwarmde voorwerpen uit de buurt van vetten en oliën wanneer u ermee kookt.
• De dampen die boven erg hete olie ontstaan kunnen spontaan ontbranden.
• Gebruikte olie, die voedselresten kan bevatten, kan ontbranden bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

• Laat geen heet kookgerei op het bedieningspaneel staan.
• Laat kookgerei niet droogkoken. Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken.
• Laat nooit een brander aan met leeg kookgerei of zonder kookgerei.
• Leg geen aluminiumfolie op het apparaat.
• Kookgerei gemaakt van gietijzer, aluminium of met een beschadigde bodem kan krassen op het glas/glaskeramiek veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat moet verplaatsen.
• Gebruik alleen stabiel kookgerei met een juiste vorm en diameter die groter is dan de afmetingen van de branders. Zorg ervoor dat het kookgerei in het midden van de branders staat.
• Gebruik geen grote pannen die de randen van het apparaat overschrijden. Dit kan het apparaat beschadigen.
• Controleer of de vlam niet dooft als je de knop snel van de maximale stand naar de minimale stand draait.
• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Plaats geen vlamverdeler op de brander. Zorg dat geen zure vloeistoffen, zoals azijn, citroensap of kalkaanslagverwijderaar, de kookplaat aanraken. Dit kan matte plekken veroorzaken. Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.
• Gebruik geen waterstralen en stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Reinig de branders niet in de afwasautomaat.

SERVICE

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Maak de externe gasleidingen plat.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model Productnummer (PNC) Serienummer

GASAANSLUITING

WAARSCHUWING! De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

De aansluiting op de gastoevoer moet uitgevoerd worden met behulp van een AGB-koppeling. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn (NBN D 51.003). Als u flexibele metalen leidingen gebruikt, moet u opletten dat ze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat in combinatie met een oven wordt geïnstalleerd.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

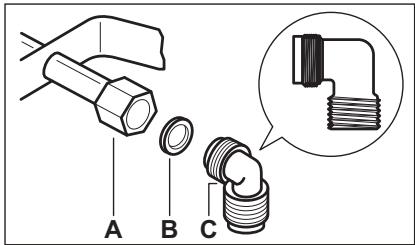

A. Einde van de as met moer (koppelkracht 10 ± 2 Nm) B. Sluitring meegeleverd met het apparaat C. Elleboogverbindingsstuk meegeleverd met het apparaat

Vloeibaar gas

Gebruik de rubberen pijphouder voor vloeibaar gas. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting.

De flexibele leiding is maar voor gebruik als de leiding:

• niet warmer worden dan kamertemperatuur, warmer dan 30°C ;
• de leiding niet langer is dan 1500 mm
• geen knikken vertoont;
• niet onderworpen is aan tractie of torsie;
• niet in aanraking komt met scherpe randen of hoeken;
• de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren.

De controle van de staat van de flexibele leiding bestaat erin te controleren of:

• de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lengte;
• het materiaal niet gehard is, maar de juiste elasticiteit vertoont;
• de bevestigingsklemmen niet verroest zijn;
• de vervaldatum niet is verstreken.

Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen.

WAARSCHUWING! Controleer wanneer de installatie is voltooid of alle leidingfittingen goed zijn afgedicht. Gebruik een zeepoplossing, geen vlam!

VERVANGING SPUITMONDEN (ALLEEN VOOR BELGIË)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

AANPASSING VAN HET MINIMALE NIVEAU (ALLEEN VOOR BELGIË)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop naar de minimale stand.
3. Verwijder de knop.

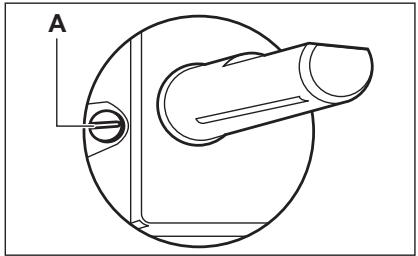

4. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast. - van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een multikronenbrander).

WAARSCHUWING! Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.

Zorg ervoor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. - Dit apparaat wordt geleverd met een netsnoer. Dit moet voorzien zijn van een geschikte stekker, die geschikt is voor de belasting die vermeld is

op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt.

• Gebruik een schokbestendig stopcontact. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Er is brandgevaar als het apparaat wordt aangesloten op een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
• Laat de stroomkabel niet warmer worden dan 90°C.

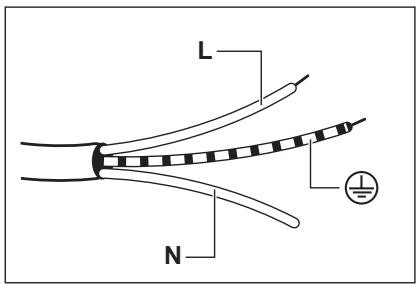

AANSLUITKABEL

Gebruik om de aansluitkabel te vervangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H03V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aarddraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

1. Sluit de groen/gele (aarde) draad aan op de eindklem gemarkeerd met de letter 'E' of het aardesymbool, of groen/geel gekleurd.
2. Sluit de blauwe (nul) draad aan op de eindklem gemarkeerd met de letter 'N', of blauw gekleurd.
3. Sluit de bruine (onder spanning staande) draad aan op de eindklem gemarkeerd met de letter 'L'. Deze moet altijd worden aangesloten op de netfase.

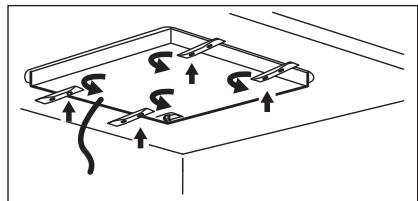

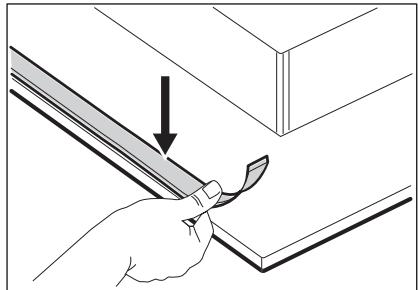

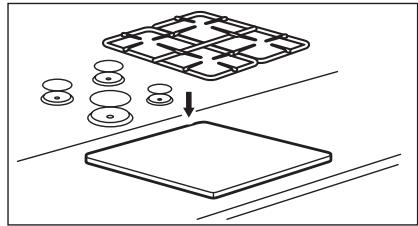

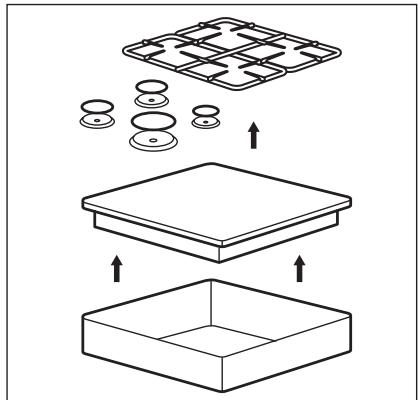

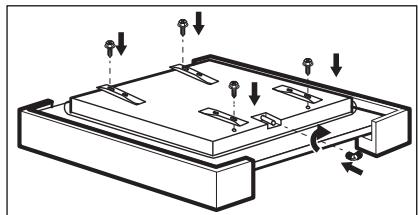

SAMENSTELLEN

1.

2.

3.

4.

5.

6.

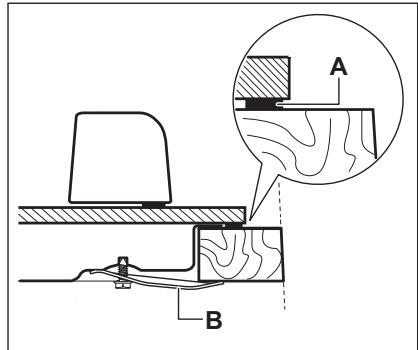

A) meegeleverde afdichting B) meegeleverde steunen

7.

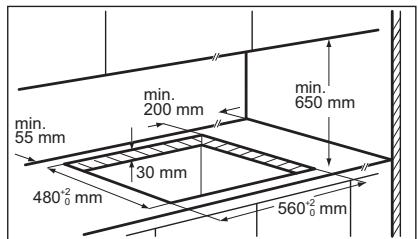

LET OP! Installeer het apparaat alleen op een werkblad met een plat oppervlak.

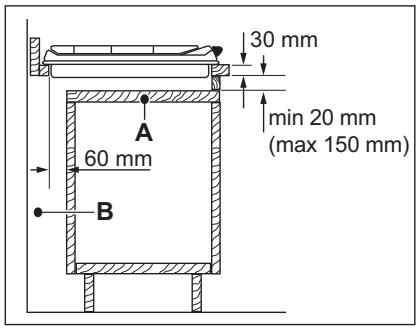

MOGELIJKHEDEN VOOR INBOUW

Het paneel dat onder de kookplaat is geïnstalleerd, moet eenvoudig te verwijderen zijn en eenvoudige toegang bieden indien technische hulp nodig is.

Keukenmeubel met

A. Verwijderbaar paneel B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

Symbool	Beschrijving
	geen gastoevoer / uit-stand
	ontstekingsstand / maximale gastoevoer

Symbool	Beschrijving
Ø	minimale gastoevoer

DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

BRANDEROVERZICHT

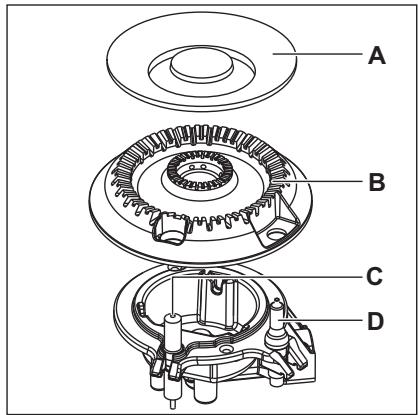

A. Branderkap B. Branderkroon C. Ontstekingsbougie D. Thermokoppel

DEBRANDERONTSTEKEN

Ontsteek de brander altijd voordat u het kookgerei erop plaatst.

WAARSCHUWING! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk worden gesteld in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop helemaal in en draai de knop linksom naar de maximale gastoevoerstand.
2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat niet doet, wordt de gastoevoer onderbroken.
3. Stel de vlam af zodra deze regelmatig brandt.

Als de brander na enkele pogingen niet aan gaat, controleer dan of de kroon en de deksel goed op hun plaats zitten.

WAARSCHUWING! Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog niet brandt, laat de bedieningsknop los en wacht minstens 1 minuut voordat u opnieuw probeert de vlam te ontsteken.

LET OP! Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop tegen de wijzers van de klok in naar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te laten warmen.

Draai als de brander per ongeluk uit gaat de bedieningsknop naar de uit stand en probeer na minimaal 1 minuut de brander weer aan te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installatie of na een stroomonderbreking. Dat is normaal.

De kookplaat is voorzien van progressieve gaskleppen. Hiermee kunt u de vlam nauwkeuriger reguleren.

DEBRANDERUITSCHAKELEN

Om de vlam te doven, de knop naar de off-positie draaien.

WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

KOOKGEREI

LET OP! Gebruik geen gietijzeren pannen, aardewerk of grillplaten.

WAARSCHUWING! Zet een pan niet op twee branders.

WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen.

LET OP! Zorg dat de bodems van de pannen niet dicht bij de bedieningsknop staan, anders worden de bedieningsknoppen heet.

LET OP! Zorg dat de handvaten van de potten niet boven de voorste rand van het werkblad komen.

LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

Maak de kookplaat na ieder gebruik schoon. - Gebruik altijd kookgerei met een schone bodem. - Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat. - Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

WAARSCHUWING! Gebruik geen messen, schrapers of gelijksoortige hulpmiddelen om het glazen oppervlak of de randen van de branders en het frame schoon te maken (indien van toepassing).

LET OP! Vloeistoffen die tijdens het koken worden gemorst, kunnen ervoor zorgen dat het glas breekt.

DIAMETERS VAN KOOKGEREI

Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat.

Brander	Diameter van het kookgerei (mm)
Multikroon	220 - 260
Medium brander (links zichteraan)	120 - 240
Medium brander (rechtschyfteraan)	120 - 240
Medium brander (links vooraan)	120 - 220
Extra brander	80 - 180

• Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek.

PANNENDRAGERS

De pansteunen zijn niet bestand tegen afwassen in een afwasautomaat. Ze moeten met de hand worden afgewassen.

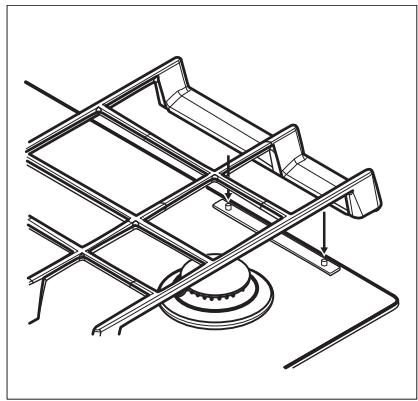

1. U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van de kookplaat.

Ga zeer voorzichtig te werk bij het verplaatsen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden.

1. De emaillelaag kan scherpe randen hebben, dus wees voorzichtig tijdens het met de hand

afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pasteireiniger.

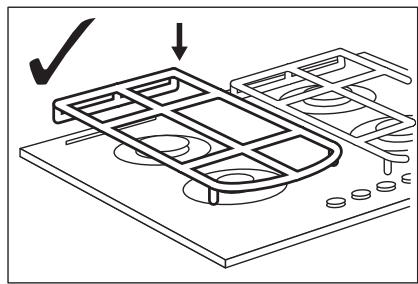

1. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst.

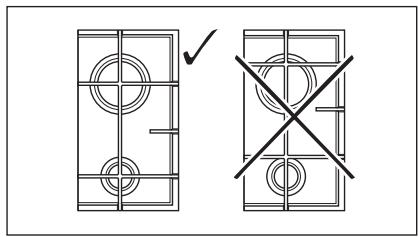

2. Om ervoor te zorgen dat de brander goed werkt, dienen de armen van de pannendrager te zijn uitgelijnd met het midden van de brander.

VERWIJDEREN VAN DE PANNENSTEUNEN

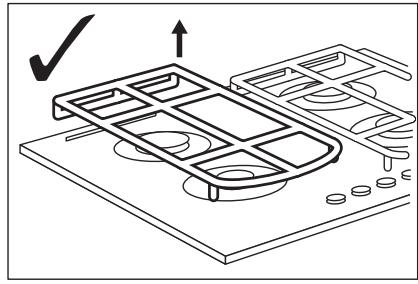

Om de pansteunen in de juiste positie te houden, zijn ze gemonteerd op metalen pennen die zich aan de achterkant van de kookplaat bevinden. Voor een betere reiniging kunnen pansteunen verwijderd worden van de kookplaat. Til de pannendragers horizontaal omhoog zoals aangegeven in de afbeelding.

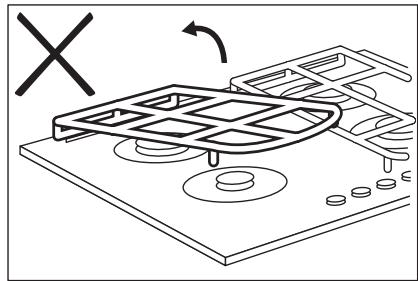

Til de pansteunen niet schuin op, omdat de metalen pennen zo worden belast. De pennen kunnen hierdoor beschadigd raken en breken.

De vorm van de pansteunen en de hoeveelheid branders kan verschillen bij andere modellen van het apparaat.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.
• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Was de geëmailleerde delen, deksels en kronen met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

REINIGEN VAN DE ONTSTEKINGSKNOP

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

PROBLEEMOPLOSSING

PERIODIEK ONDERHOUD

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Storing	Mogelijk oorzaak	oplossing
Er is geen vonk als de vontkont-steking worden geactiveerd.	De kookplaat is Niet aangeslo-ten op een stopcontact of is Niet goed geënstalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet.
	De zekering is doorgeslagen.	Controler of de zekering de oorzaak van de storing is. Als de zekeringen koer op keer doorslaan, neemt u contact op met een erkende installateur.
	De branderdeksel en kroon zit-ten Niet goed op hun plaats.	Plaats de branderdeksel en de kroon op juiste wijze.
De vlam.gaat meteen na de ontsteking UIT.	Het thermokoppel is Niet vol-doende opgewärmd.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt honden.
De vlamring is ongelijk.	De branderkroon is verstopt met etensresten.	Controler of de hoofdinspui-ter nicht verstopt is en of de branderkroon schoon is.

ALS U HET PROBLEEM NIET KUNT OPLOSSEN...

Als u zelf het probleem niet kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt hebt. Bij onjuist gebruik van het apparaat worden het bezoek van de

onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

LABELS MEEGELEVERD IN DE ZAK MET

ACCESSOIRES

Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

TECHNISCHE GEGEVENS

AFMETINGEN KOOKPLAAT

Breedte	740 mm
Diepte	510 mm

OVERIGE TECHNISCHE GEGEVENS

TOTAAL VER-MOGEN:	Gas origi-neel:	G20/G25 (2E+) 20/25 mbar (BE)	10,9 kW
		G20 (2E) 20 mbar (LU)	10,9 kW
	Gasvervan-ging:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Elektrische voe-ding:	220-240 V ~ 50-60 Hz
Apparaatcate-gorie:	II2E+3+ (BE)I2E (LU)
Gasaansluiting:	R 1/2"
Apparaatklasse:	3

BYPASSDIAMETERS

BRANDER	Ø BYPASS 1/100 mm
Multikroon	57
Medium brander	35
Sudderbrander	28

GASBRANDERS VOOR AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMARKERING
Multikroon	3,9	1,4	146
Medium brander	2,0	0,6	96x
Sudderbrander	1,0	0,33	70

GASBRANDERS VOOR LPG G30/G31 28-30/37 mbar

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMAR-KERING	NOMINALE GASSTROMING g/h
				G30 28-30 mbar	G31 37 mbar
Multikroon	3,55	1,4	095	258	254
Medium brander	1,9	0,6	71	138	136
Sudderbran- der	1,0	0,33	50	73	71

ENERGIEZUINIGHEID

PRODUCTINFORMATIE VOLGENS EU-RICHTLIJN 66/2014

Modelidentificatie		ZGGN755K
Type kooktoestel		Ingebouwde kook-plaat
Aantal gasbranders		5
Energieuzuinigheid per gasbrander (EE gas burner)	Linksachter - Normale brander	56,1%
	Rechts achteraan - Normale bran- der	56,1%
	Centrummidden - Multikronenbran- der	53,3%
	Linksvoor - Normale brander	54,8%
	Rechtsvoor - Sudderbrander	niet van toepassing
Energieuzuinigheid voor de gaskook-plaat (EE gas hob)		55.1%

EN 30-2-1: Huishoudelijke kookapparaten op gas - deel 2-1: Energieverbruik - Algemeen

ENERGIE BESPAREN

Zorg ervoor dat de branders en pansteunen goed zijn geplaatst. Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat. Zet de pan in het midden van de brander. Verwarm alleen de hoeveelheid water die u nodig heeft. Doe indien mogelijk altijd een deksel op de pan. Wanneer de vloeistof begint te koken, draait u de vlam omlaag totdat de vloeistof zachtjes pruttelt. Gebruik indien mogelijk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het

symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Electrolux Appliances AB - Contactadres: Al. Powstańów Śląskich 26, 30-570 Kraków, Polen
