ZGGN755K - Gasherd ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Gaskochfeld
Marke	ZANUSSI
Modell	ZGGN755K
Maße (B × T)	740 mm × 510 mm
Geschätztes Gewicht	12 kg
Stromversorgung	220-240 V ~ 50-60 Hz
Gasversorgung	Erdgas G20/G25 (20/25 mbar) oder Flüssiggas G30/G31 (28-30/37 mbar)
Anzahl der Brenner	5
Brennerarten	1 Mehrfachkrone, 3 Semi-schnell, 1 Hilfsbrenner
Gesamtgasleistung	10,9 kW (G20/G25)
Leistung Mehrfachkrone	3,9 kW (max), 1,4 kW (min)
Energieeffizienz	55,1 % (EE Gaskochfeld)
Zündung	Elektronisch mit Thermoelement
Sicherheit	Thermoelement, automatische Abschaltung bei erloschener Flamme
Oberflächenmaterial	Gehärtetes Glas
Brennermaterial	Edelstahl und Email
Pflege	Reinigung mit weichem Tuch und neutralem Reinigungsmittel; Brenner nicht in der Spülmaschine waschen
Einstellung für Flüssiggas	Möglich (Austausch der mitgelieferten Düsen, Einstellschraube)
Geräteklasse	3 (einbaubar)
Gasanschluss	R 1/2" (flexibler Schlauch oder fester Anschluss)
Anschlusskabel	H03V2V2-F T90, geeigneter Querschnitt
Garantie	Siehe beiliegende Garantieunterlagen

Häufig gestellte Fragen - ZGGN755K ZANUSSI

Wie zünde ich einen Brenner an?

Drücken Sie den entsprechenden Drehknopf und drehen Sie ihn nach links bis zur Position mit maximalem Durchfluss (Symbol ☆). Halten Sie ihn etwa 10 Sekunden lang gedrückt, um das Thermoelement zu erwärmen. Sobald die Flamme stabil ist, lassen Sie den Drehknopf los und stellen Sie die Intensität ein.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob das Kochfeld angeschlossen ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass der Brennerdeckel und die Krone richtig positioniert und sauber sind. Wenn das Problem weiterhin besteht, reinigen Sie die Zündkerze oder wenden Sie sich an den Kundendienst.

Wie stelle ich die minimale Flamme ein?

Nachdem Sie den Brenner gezündet haben, drehen Sie den Drehknopf auf die minimale Position. Entfernen Sie den Drehknopf und stellen Sie die Einstellschraube (A) mit einem feinen Schraubendreher ein. Bei Erdgas etwa 1/4 Umdrehung herausdrehen; bei Flüssiggas die Schraube ganz festziehen.

Kann ich Gusseisen- oder Tongeschirr verwenden?

Nein, es wird davon abgeraten, Gusseisen-, Ton- oder Steingutgeschirr zu verwenden, da es die Glasoberfläche zerkratzen kann. Verwenden Sie Gefäße mit flachem, glattem Boden, deren Durchmesser dem des Brenners entspricht.

Wie reinige ich das Kochfeld?

Lassen Sie das Gerät abkühlen, verwenden Sie dann ein feuchtes weiches Tuch mit neutralem Reinigungsmittel. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Dampfreiniger. Entfernen Sie sofort Rückstände von Zucker oder geschmolzenem Plastik.

Was tun bei Glasbruch?

Schalten Sie sofort alle Brenner aus und ziehen Sie den Netzstecker. Berühren Sie die Oberfläche nicht. Wenden Sie sich an den autorisierten Kundendienst, um die Kochplatte austauschen zu lassen.

Ist es möglich, das Kochfeld für Flüssiggas (LPG) umzurüsten?

Ja, das Gerät kann für Flüssiggas umgerüstet werden. Sie müssen die Düsen (im Zubehörbeutel enthalten) austauschen und die Einstellschraube justieren. Befolgen Sie die Anleitung in der Bedienungsanleitung oder wenden Sie sich an einen qualifizierten Fachmann.

Welche Leistungen haben die Brenner?

Mehrfachkronenbrenner: 3,9 kW (max). Semi-schnelle Brenner: jeweils 2,0 kW. Hilfsbrenner: 1,0 kW. Die Gesamtgasleistung beträgt 10,9 kW.

Wie schalte ich den Brenner aus?

Drehen Sie den Drehknopf auf die Position Aus (Symbol ●). Reduzieren oder löschen Sie immer die Flamme, bevor Sie die Gefäße entfernen.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich an der Unterseite des Kochfelds. Es gibt Modell, PNC, Seriennummer, Spannungen und Gastypen an.

BEDIENUNGSANLEITUNG ZGGN755K ZANUSSI

Kochfeld

ZANUSSI

SICHERHEITSHINWEISE

ELEKTRISCHER ANSCHLUSS

ELEKTRISCHER ANSCHLUSS

IM GESCHÄFT ABZULEGEN

AUF DEM RECYCLINGHOF ABZULEGEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Bei Glasbruch der Kochplatte:
• Schalten Sie sofort alle Brenner und jedes elektrische Heizelement aus und trennen Sie das Gerät vom Stromnetz.
• Berühren Sie nicht die Geräteoberfläche.
• Verwenden Sie das Gerät nicht.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.
• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50 °C über der Raumtemperatur liegen.
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, die in der Bedienungsanleitung als geeignet empfohlen werden oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet: BE

LU

MONTAGE

WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung. Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern. Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit. Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollen von einem qualifizierten Elektriker vorgenommen werden. Das Gerät muss geerdet sein. Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß verlegte Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Verwenden Sie das richtige Stromnetzpanel.
• Achten Sie darauf, dass sich das Stromnetzkabel nicht verheddert.
• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
• Verwenden Sie die Klemme für die Zugentlastung am Kabel.
• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch

eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze. Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

GASANSCHLUSS

VORSICHT! Wenn Sie einen Gaszylinder verwenden, stellen Sie ihn immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Der Gasanschluss muss von einer Fachkraft ausgeführt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann. Informationen über die Gasversorgung finden Sie auf dem Typenschild. Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß den aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

GEBRAUCH

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT! Die Verwendung eines Gaskochgeräts führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut belüftet ist, insbesondere wenn das Gerät in Betrieb ist.

Eine längere intensive Nutzung des Geräts kann eine zusätzliche Belüftung erforderlich machen, z. B. eine verstärkte mechanische Belüftung, sofern vorhanden, oder eine zusätzliche Belüftung, um die Verbrennungsprodukte nach außen (in die Außenluft) zu leiten und gleichzeitig für einen Luftaustausch im Raum zu sorgen. Lassen Sie sich vor der Installation der zusätzlichen Belüftung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie die Kochzone nach jedem Gebrauch „aus".
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Speisen in heißes Öl legen, kann es spritzen.

WARNUNG! Brand- und Explosionsgefahr

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern. Die Dämpfe, die sehr heiß freigesetzt werden, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG! Risiko von Schäden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie direkt auf das Gerät. Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer auf dem Glas/der Glaskeramik verursachen. Heben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen müssen.
• Verwenden Sie nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größer als die Abmessungen der Brenner sind.
• Achten Sie darauf, das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten des Geräts hinausragt. Dies kann zu Schäden an der Arbeitsfläche führen.
• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der höchsten auf die niedrigste Stufe schalten.
• Verwenden Sie nur mit dem Gerät geliefertes Zubehör.
• Stellen Sie keinen Flammendiffusor auf den Brenner.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Dies kann zu matten Flecken führen. Verfärbungen der Email- oder Edelstahloberfläche haben keine Auswirkung auf die Leistung des Geräts.

REINIGUNG UND PFLEGE

WARNUNG! Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser kann in das Gerät gelangen und es beschädigen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern. Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.
• Reinigen Sie die Brenner nicht im Geschirrspüler.

WARTUNG

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

MONTAGE

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung. - Trennen Sie das Gerät von der Stromversorgung. - Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es. Die externen Gasleitungen flach ausrichten.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

VOR DER MONTAGE

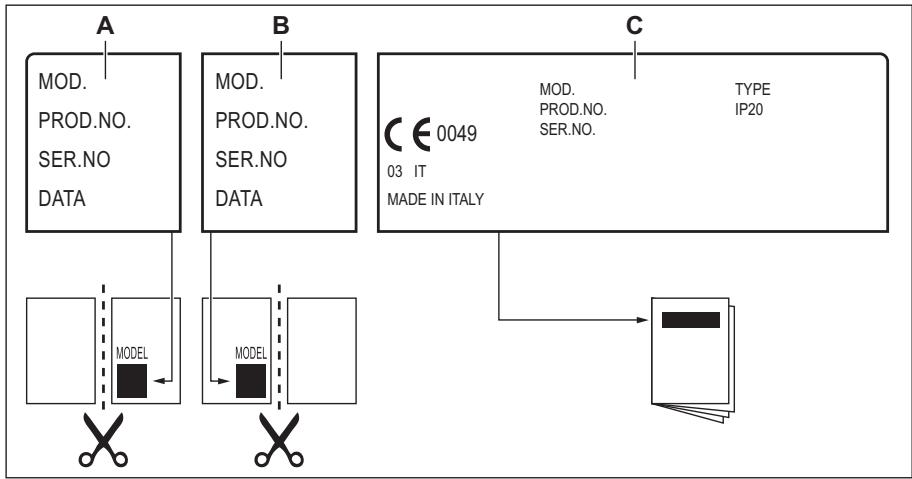

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produktnummer

(PNC)

Seriennummer

GASANSCHLUSS

WARNUNG! Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und lokalen Verordnungen ausgeführt werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um ihre optimale Funktion zu bieten.

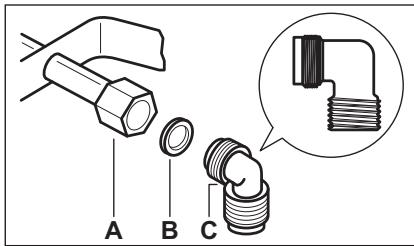

A. Schaftende mit Mutter (Drehkraft 10 ± 2 Nm) B. Mitgelieferte Beilagscheibe C. Mitgelieferter Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30°C nicht übersteigen kann, es höchstens 1500 mm lang ist, es nirgendwo gedrosselt wird, es weder unter Zug steht noch verdreht ist, es keine scharfen Kanten oder Ecken berührt,

• Es liegt untersucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgendes zu achten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge, Materialverhärtung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNUNG! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

ERSETZEN DER DÜSEN (NUR GÜLTIG FÜR BELGIEN)

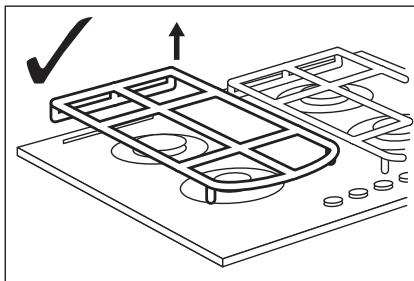

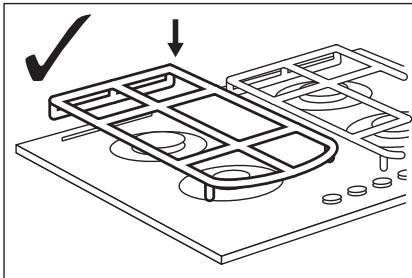

1. Nehmen Sie die Topfträger ab.

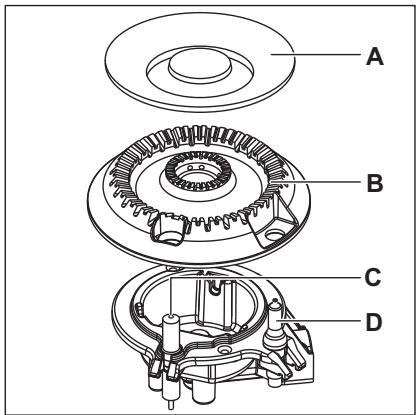

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie diese durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

EINSTELLEN DER NIEDRIGSTEN STUFE (NUR GÜLTIG FÜR BELGIEN)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.

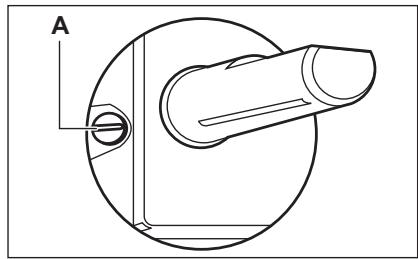

4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

1. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas, ziehen Sie die Bypass-Schraube bis zum Anschlag an. Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) darüber.

WARNUNG! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

ELEKTROANSCHLUSS

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht. Das Netzkabel darf nicht heißer als 90°C werden.

ANSCHLUSSKABEL

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

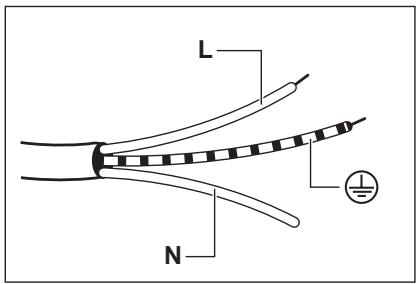

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol oder mit den Farben grün und gelb gekennzeichnet ist.
2. Schließen Sie das blaue Kabel (Nulleiter) an die Klemme an, die mit dem Buchstaben "N" oder mit der Farbe blau gekennzeichnet ist.
3. Schließen Sie das braune (stromführende) Kabel an die Klemme an, die mit dem Buchstaben „L" gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

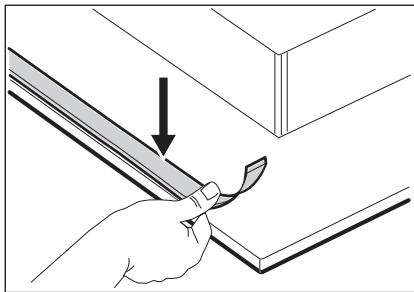

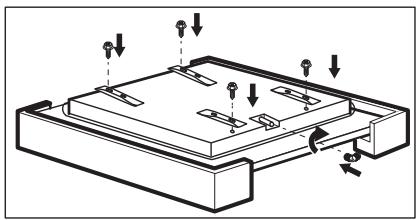

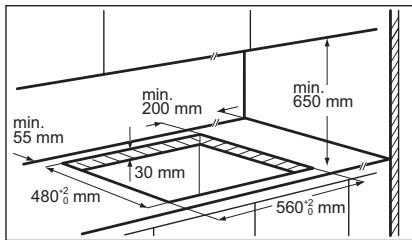

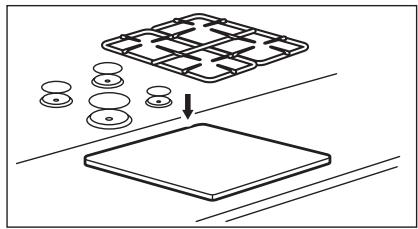

MONTAGE

1.

2.

3.

4.

5.

6.

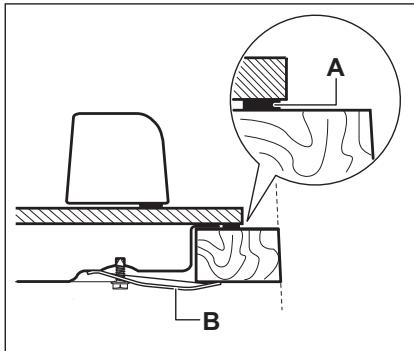

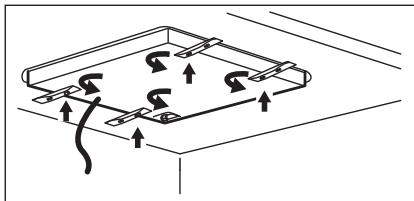

A) Mitgelieferte Dichtung B) Mitgelieferte Klammern

7.

VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

EINBAUMÖGLICHKEITEN

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird.

GERÄTEBESCHREIBUNG

KOCHFELDANORDNUNG

EINSTELLKNOPF

Symbol	Beschreibung
	Keine Gaszufuhr/Aus-Positi-on
	Zündstellung/maximale Gas-zufuhr

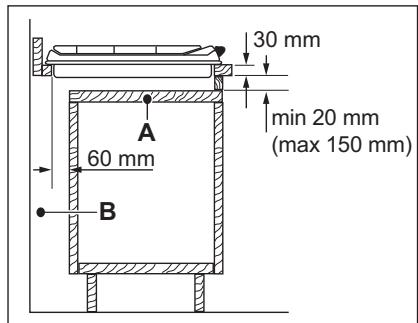

Küchenschrank mit Tür

A. Entfernbare Platte B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfernen lassen.

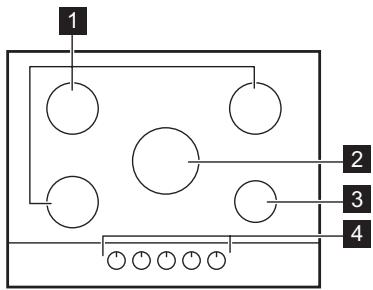

1 Normalbrenner 2 Multikronen-Brenner 3 Hilfsbrenner 4 Einstellknöpfe

Symbol	Beschreibung
	minimale Gaszufahr

WARNUNG! Siehe Kapitel Sicherheitshinweise.

BRENNERÜBERSICHT

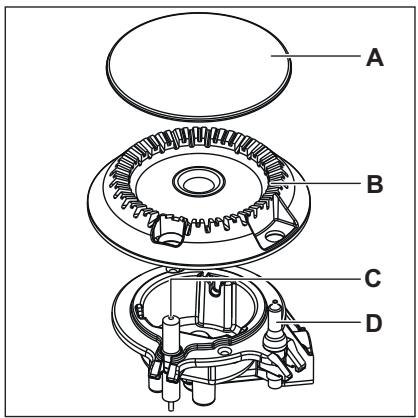

A. Brennerdeckel B. Brennerkrone C. Zündkerze D. Thermoelement

ZÜNDEN DES BRENNERS

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNUNG! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sie ihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszufuhr (0).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zünden lässt, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

VORSICHT! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sie ihn dann hinein. Halten Sie den Einstellknopf höchstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sie ihn nach einer Minute erneut zu zünden.

i Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal. i Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geliefert. Sie ermöglichen eine präzisere Einstellung der Flamme.

TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

KOCHGESCHIRR

VORSICHT! Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten.

WARNUNG! Kochen Sie nicht mit einem Kochgeschirr auf zwei Brennern gleichzeitig.

WARNUNG! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um Verschüttungen und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

VORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner.

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position.

WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

VORSICHT! Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

DURCHMESSER DES KOCHGESCHIRRS

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

Brenner	Durchmesser des Kochgeschirrs (mm)
Multikronen-Brenner	220 - 260
Normalbrenner (hinten links)	120 - 240
Normalbrenner (hinten rechts)	120 - 240
Normalbrenner (vorne links)	120 - 220
Hilfsbrenner	80 - 180

WARNUNG! Siehe Kapitel Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNUNG! Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden). - Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

TOPFTRÄGER

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topfträger von Hand spülen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken gegebenenfalls mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

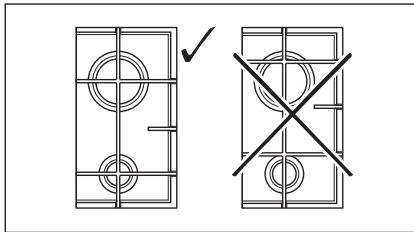

3. Damit der Brenner korrekt funktioniert, stellen Sie sicher, dass sich die Arme der Topfträger in der Mitte des Brenners befinden.

ABNEHMEN DER TOPFTRÄGER

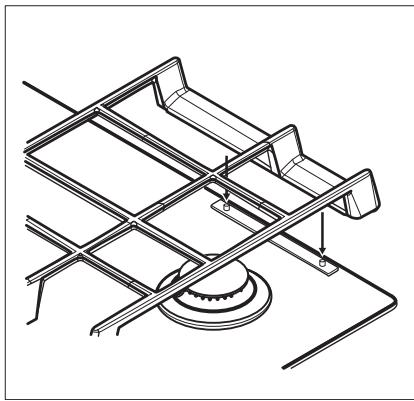

Die Topfträger werden auf Metallstiften, die sich hinten auf dem Kochfeld befinden, in Position gehalten. Um die Reinigung zu erleichtern, können die Topfträger abgenommen werden. Heben Sie die Topfträger in waagerechter Lage, siehe Abbildung.

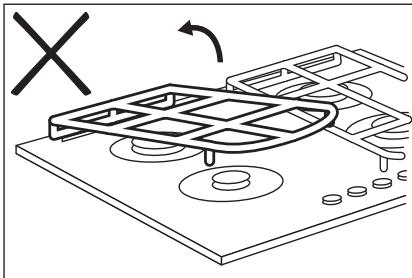

Nehmen Sie die Topfträger nicht in geneigter Position ab, da sonst die Metallstifte belastet werden. Die Stifte könnten beschädigt werden und abbrechen.

Die Form der Topfträger und die Brenneranzahl kann bei anderen Gerätemodellen variieren.

REINIGEN DES KOCHFELDS

Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff, Plastikfolie, Zucker

und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.

• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmem Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZÜNDKERZE

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

WAS TUN, WENN...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Fun- kenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span- nungsversorgung angeschlos- sen ist.
	Die Sicherung ist durchge-brannt.	Vergewissemern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si- cherung wiederholt durch, wenden Sie sich an eine zuge- lassene Elektrofachkraft.
	Brennerdeckel und Brenner-krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwartmt.	Halten Sie den Knopf nach dem Entzüden etwa 10 Sekunden lang gedrückt.
Der Flammenring ist ungleich-mäßig.	Die Brennerkrone ist mit Spei-seresten verstoptft.	Sorgen Sie dazu, dass die Düse nicht blockiert und die Brennerkrone sauber ist.

WENN SIE DAS PROBLEM NICHT LÖSEN KÖNNEN...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit

für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden). B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sie ihn auf die Gebrauchsanleitung.

ABMESSUNGEN DES KOCHFELDS

Breite	740 mm
Tiefe	510 mm

SONSTIGE TECHNISCHE DATEN

GESAMTLEIS-TUNG:	Gas - Original:	G20/G25 (2E+) 20/25 mbar (BE)	10,9 kW
		G20 (2E) 20 mbar (LU)	10,9 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekatego-rie:	II2E+3+ (BE)I2E (LU)
Gasanschluss:	R 1/2"
Gerätekasse:	3

BYPASSDURCHMESSER

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Normalbrenner	35
Hilfsbrenner	28

GASBRENNER FÜR ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER	NORMALLEISTUNG KW	MINDESTLEISTUNG KW	INJEKTORMARKE
Multikronen-Bren-ner	3,9	1,4	146
Normalbrenner	2,0	0,6	96x
Hilfsbrenner	1,0	0,33	70

GASBRENNER FÜR LPG G30/G31 28-30/37 mbar

BRENNER	NORMALLEIS-TUNG KW	MINDESTLEIS-TUNG KW	INJEKTORMAR-KE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,55	1,4	095	258	254
Normalbren-ner	1,9	0,6	71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

ENERGIEEFFIZIENZ

PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation		ZGGN755K
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		5
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links - Normalbrenner	56.1%
	Hinten rechts - Normalbrenner	56.1%
	Mitte - Multikronen-Brenner	53.3%
	Vorne links - Normalbrenner	54.8%
	Vorne rechts - Hilfsbrenner	nicht zutreffend
Energieeffizienz des Gaskochfelds (EE gas hob)		55.1%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

ENERGIE SPAREN

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfträger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so weit herunter, dass die Flüssigkeit nur leicht köchelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll, sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich

zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurücknehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die

Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen

Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.

Electrolux Appliances AB - Kontaktadresse: Al. Powstańczy Śląskich 26, 30-570 Kraków, Polen

WWW.ZANUSSI.COM/SHOP
