Producttype	Inbouw gaskookplaat
Merk	ZANUSSI
Model	ZGGN643K
Afmetingen (B x D)	590 mm x 520 mm
Voeding	220-240 V ~ 50-60 Hz
Gastype	Aardgas G20/G25 (20/25 mbar) of LPG G30/G31 (28-30/37 mbar)
Aantal branders	4 (1 snel, 2 halfsnel, 1 hulp)
Totaal vermogen	7,95 kW (aardgas) / 553 g/h (LPG G30)
Snelbrander	2,95 kW (aardgas) / 2,8 kW (LPG)
Halfsnelbrander	2,0 kW (aardgas) / 1,9 kW (LPG) elk
Hulpbrander	1,0 kW (aardgas en LPG)
Energie-efficiëntie	56,7 %
Ontsteking	Geïntegreerd elektrisch (ontstekingskaars)
Veiligheid	Veiligheidsthermokoppel (automatische gasafsluiting bij uitgaande vlam)
Oppervlaktemateriaal	Glaskeramiek (bovenste deel) en email (branders en roosters)
Onderhoud en reiniging	Reinigen met vochtige doek en neutraal reinigingsmiddel; branders met de hand wasbaar; pannendragers niet in de vaatwasser
Meegeleverde onderdelen	Injectoren voor conversie LPG/aardgas, pakkingen, etiketten
Repareerbaarheid	Erkende klantendienst; originele reserveonderdelen
Apparaatklasse	3
Gascategorie	II2E+3+ (BE) / I2E (LU)
Gasaansluiting	R 1/2"
Bestemmingslanden	België (BE), Luxemburg (LU)

Veelgestelde vragen - ZGGN643K ZANUSSI

Hoe steek ik een brander aan?

Druk de knop in en draai hem naar links tot de maximale gasstand. Houd hem ongeveer 10 seconden ingedrukt om het thermokoppel te verwarmen. Zodra de vlam stabiel is, laat los en pas de gasstroom aan.

Wat moet ik doen als de brander niet ontsteekt?

Controleer of de kookplaat is aangesloten en de zekering niet is gesprongen. Zorg ervoor dat de deksel en kroon van de brander correct zijn geplaatst. Als er geen vonk is, reinig dan de ontstekingskaars.

Kan ik flessengas (LPG) gebruiken?

Ja, het apparaat is geschikt voor aardgas en LPG. U moet de injectoren vervangen door de meegeleverde voor LPG en de minimale instelling aanpassen. Raadpleeg de handleiding voor de gedetailleerde procedure.

Welke diameters van pannen moet ik gebruiken voor elke brander?

Voor de snelbrander: 180-260 mm; halfsnel: 120-220 mm; hulp: 80-180 mm. Gebruik altijd geschikte pannen voor een stabiele en zuinige bereiding.

Hoe reinig ik de glazen kookplaat?

Laat afkoelen, reinig daarna met een vochtige doek en een niet-schurend reinigingsmiddel. Droog met een zachte doek. Verwijder onmiddellijk zoete resten of gesmolten plastic om beschadiging van het oppervlak te voorkomen.

Kunnen de pannendragers in de vaatwasser?

Nee, de pannendragers zijn niet geschikt voor de vaatwasser. Was ze met de hand in warm zeepsop en droog ze grondig.

Hoe reinig ik de branders en de ontstekingskaars?

Was de deksels en kronen in zeepsop, spoel en droog. Zorg ervoor dat de ontstekingskaars schoon is en dat de openingen in de kroon niet verstopt zijn.

Wat moet ik doen als de vlam direct na het ontsteken uitgaat?

Het thermokoppel is niet warm genoeg. Houd de knop tot 10 seconden na ontsteking ingedrukt. Als het probleem aanhoudt, controleer of de kroon schoon is en de injector niet verstopt.

Is er een kinderbeveiliging?

De handleiding vermeldt de mogelijkheid van een geïntegreerde kinderbeveiliging. Als uw model hiermee is uitgerust, activeer deze dan. Raadpleeg de handleiding voor meer details.

Waar vind ik reserveonderdelen?

Neem contact op met de erkende ZANUSSI klantendienst. Gebruik alleen originele onderdelen om de veiligheid en goede werking van het apparaat te garanderen.

GEBRUIKSAANWIJZING ZGGN643K ZANUSSI

NL Gebruiksaanwijzing 2

Kookplaat

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor verwondingen of schade die voortvloeituit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijk plek voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE PERSONEN

• Dit apparaat kan worden gezebruikt door kinderen van 8aar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekreten over het veilig gebruiken van het apparaat en indien zich de bevaren begrijpen. Kinderenjonger dan 8aar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Houd toezicht op kinderen, om te voorkomen dat zich gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
  WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaatuitvoeren.

ALGEMENE VEILIGHEID

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor huishoudelijk gebruik in een binnenomgeving.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgastenhuizen en andere soortgelijke accommodaties waar dergelijk gebruik Niet hoger is dan (gemiddeld) huishoudelijk gebruik.
  WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heetijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
  WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk় en tot brand leiden.
• Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een blusdeken of deksel.
  WAARSCHUWING: Het apparaat mag Niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdkok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatif aan en uit worden geschakeld.
• LET OP: Het kookproces要去 bewaakt worden. Een kort kookproces要去 voortdurend bewaakt worden.
  WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen Niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet+kunnen worden.
• Gebruik het apparaat Niet voordat u het in de ingebouwde constructie installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te make.

• Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaatrechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u dezekering om het apparaat van de stroom te halen. Neem.altijd contact op met de erkende servicedienst.

• In geval van glasbreuk van de kookplaat:

• schakel alle branders en alle elektrische verwarmingselementen onmiddelijk uit en isoleer het apparatus van de stroomvoorziening,

• raak het oppervlak van het apparaat Niet aan,

• gebruik het apparaat Niet.

• Indien het netsnoor beschadigd is, moet het worden verwangen door de fabrikant, een erkende service of vergelijkbaar gekwalificierde Personen om gevaar te voorkomen.

• Als het apparaatrechtstreeks op de stroomvoorziening worden aangesloten, is er een alpolige isolatieschakelaar met een contactopening nodig op alle polen. De volledige ontkoppeling, in overeenstemming met de voorwaarden die gespecificeerd zijn in overspanningscategoriè III,要去 worden gegardeerd. De aardkabel is hiervan uitgesloten.
• Let er bij het leiden van de stroomkabel op dat de kabel Nietrechtstreeks in contact komt (bijvoorbeeld met behulp van isolatiehuls) met onderdelen die temperaturen vaneer dan 50^ boven kamertemperatuur können bereiken.
  WAARSCHUWING: Gebruik alleen kookplaatbeschemers die door de fabrikant van het kookapparaat� ontworpen of door de fabrikant van het apparaat in de gebruksinstrumenties als geschikt� aangegeven of kookplaatbeschemers die in het apparaat� geintegreerd. Het gebruik van ongeschikte kookplaatbeschemers kan ongelukken veroorzaken.

VEILIGHEIDSVOORSCHRIFTEN

Dit apparatus is geschikt voor de volgende markten:

INSTALLLEREN

WAARSCHUWING! Alleen een erkende installmenttechnicus mag dit apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparatus.

• Verwijder alle verpakkingsmaterialien.

• Installee en gebruik geen beschadigd apparatus.

• Volg de installmente-instructies die zich meegeleverd met het apparatus.
• Houd de minimumafstand maar andere apparaten en units in acht.
• Pas.altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik.altijd veiligheidshandschoenen en gesloten schoeisel.
  Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat gegen stoom en vocht.
• Installee het apparaat Niet naast een deur of onder een raam. Dit voorkomt dat heet

kookgerei van het apparatus valt als de deur of het raam worden geopend.

• Als het apparataat geinstalleerd is boven lades zorg er dan voor dat de ruimteussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculation.
• De onderkant van het apparaat kan heet worden. Installer een onbrandbaar schedingspaneelonder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Dit apparaat要去 worden aangesloten op een geaard stopcontact.
• Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert.
  Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Controller of het apparaat correct geinstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) konnen ertoe leiden dat de contactklem te heet worden.
• Gebruik het juiste netsnoer.
  Zorg dat de stroomkabel Niet verstrikt raakt.
• Controller of er een aardlekschakelaar is geinstalleerd.
• Gebruik de trekontlastingsklem op de kabel.
  Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei Niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.
• Gebruik geen adapters met meerde stekkers en verlangkabels.
• Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer zich beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te verrangen.
• De schokbescherming van delen onder stroom en geisoleerde delen要去 op zo'n manier worden bevestigd dat het Niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installmentie is voltoid. Zorg ervoor dat het netsnsoer na installmentie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker nicht in het stopcontact steken.
  Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installmentie要去en isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat要去en contactopening hebben met een minimale breedte van 3 mm.

GASAANSLUITING

LET OP! Bij gebruik van een gasfles要去 je deze altijd op een vlak horizontal oppervlak houden (met degasklep bovenaan).

• Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaatk.
• Controleer vór de installmente of deplaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparatusat met elkaar te combineren zich.
  Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is.
  Op het typeplaatje staat informatatie over de gastoevoer.
• Dit apparaat mag Niet aangesloten worden op een inrichting dat producten afoert voor verbranding. Sluit het apparaat aan volgens de geldende installmenteregels. Volg de vereisten voor voldoende ventilatie.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

LET OP! Het gebruik van een gaskooktoestel resulteert in de productie van warmte, vocht en verbrandingsproducten in de ruimte waarin het apparaat worden geinstalleerd. Zorg ervoor dat de keuken goed geventileerd is, vooral wanner het apparaat in gebruik is. Langdurig intensief gebruik van het apparaat kan extra ventilatie vereisen. Dit is bijvoorbeeld het verhogen van mechanische ventilatie waar aanwezig, extra ventilatie om de verbrandingsproducten veilig te verwijdersen maar buitenlucht (externe lucht), terwijl het ook ruimtelucht ververst met extra ventilatie. Raadpleeg een bevoegde persoon voordat je de extra ventilatie installeert.

• De specificatie van dit apparatusaat Niet wijzigen.
• Verwijder voorafgaand aan het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing).
  Zorg ervoor dat de ventilatieopengen nicht geblokkeerd worden.
• Laat het apparaatijdens de werkking nicht onbeheerd anschter.
• Zet de kookzone op "uit" na ieder gebruik.
• Plaats geen bestek of deksels van steelpannen op de kookzones. Ze können heet worden.
• Gebruik het apparaat Niet met natte handen of als het contact maakt met water.
• Gebruik het apparaat Niet als werkblad of als opslagoppervlak.
• Als u voedsel in hete olie plaatst, kan het spatten.

WAARSCHUWING! Risico op brand en explosie

• Wonneer ze verwarmd worden, können vetten en oliën ontvlambare dampen aufgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vetten en oliën als u ermee koot.
• De dampen die erg hete olie vrijkomen, kann spontane ontbranding veroorzaken.
• Gebruekte olie die voedselresten kan bevatten, kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer worden gebruikt.
• Plaats geen ontvlambare producten of articikel den die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparatus.

• Laat geen heet kookgerei op het bedieningspaneel staan.
• Laat kookgerei niedroogkoken.
  Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat LAST vallen. Het oppervlak kan beschadigd raken.
• Laat nooit een brander aan met leeg kookgerei of zonder kookgerei.
• Leg geen aluminiumfolie op het apparatus.
• Kookgerei gemaakt van gietijzer, aluminium of met een beschadigde bodem kan krassen op het glas/glaskeramiek veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat要去 verplaatsen.
• Gebruik alleen stabiel kookgerei met een juiste vorm en diameter die groter is dan de afmetingen van de branders.
  Zorg ervoor dat het kookgerei in het midden van de branders staat.
• Gebruik geen große pannen die de randen van het apparaat overschrijden. Dit kan het apparaat beschadigen.
• Controller of de vlam Niet dooft als je de knop snel van de maximale stand maar de minimale stand draait.
• Gebruik alleen de accessoires die bij het apparatusaat zich geleverd.
• Plaats geen vlamverdeler op de brander.
  Zorg dat geen zure vloeistoffen, zoals azijn, citroensap of kalkaanslagverwijderaar, de kookplaat aanraken. Dit kan matte plekkenveroorzaken.
  Verkleuring van het email of roestvrij staal is nicht van invloed op de werking van het apparaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Verwijder de toetsen, knopen of pakkingen nicht van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlakchteruitgaat.
  Schakel het apparaat uit en LAST het afkoelen voordat u het schoonmaakt.
• Gebruik geen waterstralen en stoom om het apparaat te reinigen.
  Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen

schuirmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

Voordat u de kookplaat installeert, dient u de onderstaande informatatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model

Productnummer

(PNC)

Serienummer

GASAANSLUITING

WAARSCHUWING! De volgende instructies over de installmenten en het onderhoud要去en opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voerschriften.

De aansluiting op de gastoevoer要去en uitgevoerd met behulp van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn (NBN D 51.003). Als u flexiblele metalen ledingen gebruikt,要去 u opletten dat deze Niet in aanraking komen met bewegende onderdelen, of that ze Niet vastgeklemd worden. Wees ook voorzichtig wanner de kookplaat in combinatie met een oven worden geinstalleerd.

• Neem contact op met uwplaatselijke overheid voor informatie over het afvoeren van het apparaat.
  Haal de stekker uithetstopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
  Maak de externe gasleidingen plat.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting worden op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderden die getoond worden op de afbeelding zich reeds in de fabrik gemonteerd. Het apparaat werk voor het de fabrik verliet getest, om voor u de Beste resultaten te verzekeren.

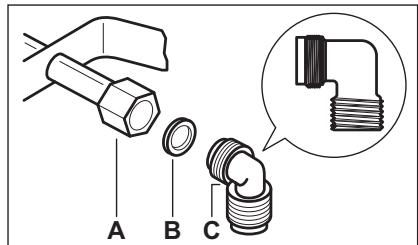

A. Einde van de as met moer (koppelkracht 10 ± 2 Nm)
B. Sluitring meegeleverd met het apparatus
C. Elleboogverbindingsstuk meegeleverd met het apparaat

Vloeibaargas

Gebruik de rubberen pijphouder voor vloeibaar gas. Koppel.altijd de pakking vast.Gaervolgens door met de gasaansluiting.

De flexibele leiding is maar voor gebruik als de leding:

• nied warmer worden dan kamertemperatuur, warmer dan 30^ ;
• de leiding nicht langer is dan 1500 ~mm

• geen knikken vertoont;

• niedonderworpen is aan tractie of torsie;

• nied in aanraking kommt met scherpe randen of hoeken;
• de leiding gemakkelijk onderzoucht kan worden om de toestand ervan te controleren.

De contrôle van de staat van de flexibele leiding bestaat erin te controleren of:

• de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lenghte;
• het materiaal Niet gehard is, maar de juiste elastificiteit vertoont
• de bevestigingsklemmen Niet verroest zich
• de vervaldatum nicht is verstreten.

Als er een of meerde defecten waarneembaar zich, mag de leiding Niet worden gerepareerd, maar moet deze worden verrangen.

WAARSCHUWING! Controller wanner de installation is voltooid of alle leidingfittingen goed zich aufgedicht. Gebruik een zeepoplossing, geen vlam!

VERVANGING SPUITMONDEN (ALLEEN VOOR BELGIÉ)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en verrang ze door de spreieers die vereist+zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het neue type gastroevoer. U kunt het plaatje vinden in het zakje dat bij het apparatusaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschl. van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

AANPASSING VAN HET MINIMALE NIVEAU (ALLEEN VOOR BELGIë)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop waar de minimale stand.
3. Verwijder de knop.

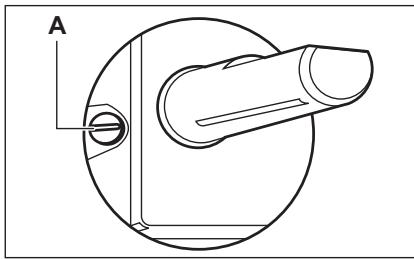

4. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast.
- van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los.

WAARSCHUWING! Zorg dat de vlam Niet uit gaat als u de knop snel van de maximale stand maar de minimale stand draait.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.
- Dit apparaat worden geleverd met een netsnoor.
Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt.
- Gebruik als juiid een juist geinstalleerd schokbestendig stopcontact.
- Zorg ervoor dat het netsnoer na installmentereikbaar is.
Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek alttijd aan de stekker.
- Er is brandgevaar als het apparatusat verbinding maakt met een verlangkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
- Laat de stroomkabel nicht warmer worden dan 90^ C.

AANSLUITKABEL

Gebruik om de aansluitkabel te verrangen alleen de speciale kabel of een gelifksoortig type. Het kabeltype is: H03V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijsttemperatuur. De geel/groene aarddraad要去 ongeveer 2cm longer� dan de bruine (of zwartefasedraad.

1. Sluit de groen/gele (aarde) draad aan op de eindhoven gemarkeerd met de letter 'E' of het aardesymbool 1念 , of groen/geel gekleurd.
2. Sluit de blauwe (nul) draad aan op de eindhoven gemarkeerd met de letter 'N', of blauw gekleurd.
3. Sluit de bruine (onder spanning staande) draad aan op de eindhoven gemarkeerd met de letter 'L'. Deze要去itijd worden aangesloten op de networkfase.

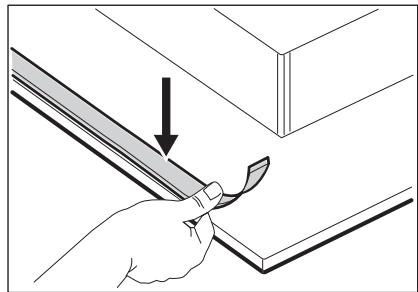

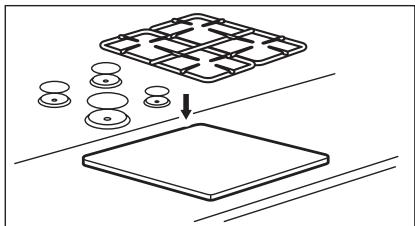

SAMENSTELLEN

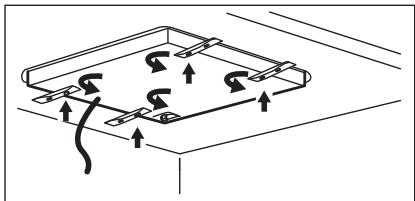

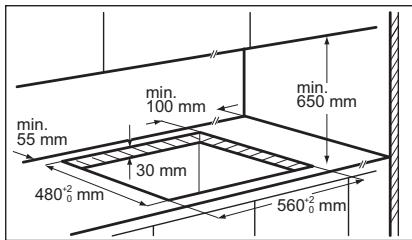

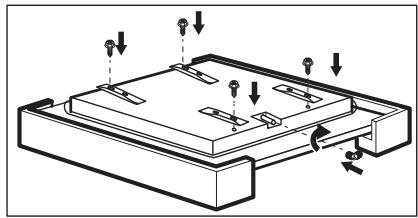

1.

2.

3.

4.

5.

6.

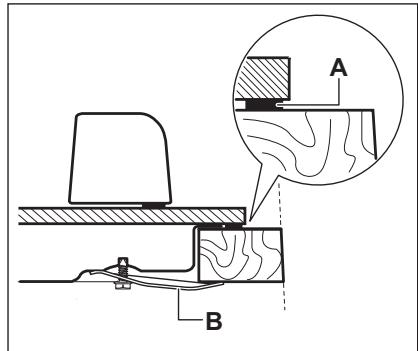

A) meegeleverde afdichting
B) meegeleverde steunen

7.

LET OP! Installee het apparaat alleen op een werkblad met een plat oppervlak.

MOGELIJKHEDEN VOOR INBOUW

Het paneel geinstalleerd onder de kookplaat要去envoudig te verwijderen zich en eenvoudig toegang bieden indien technische hulp nodig is.

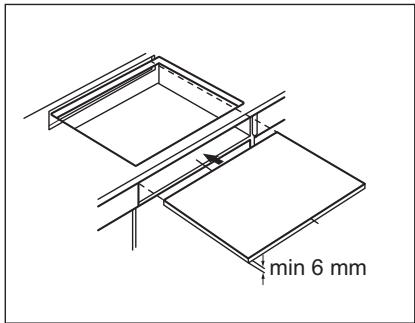

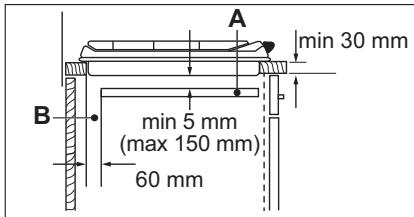

Keukenmeubel met

A. Verwijderbaar paneel
B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel möglich te makes, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geinstalleerd worden.

Symbool	Beschrijving
●	geen gastoevoer / uit-stand
○	ontstekingsstand / maximale gastoevoer

Symbool	Beschrijving
∅	minimale gastoevoer

DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

BRANDEROVERZICT

A. Branderkap
B. Branderkroon
C. Ontstekingsbougie
D. Thermokoppel

DEBRANDERONTSTEKEN

Ontvlam de brander altijd voor u het kookgerei erop plaatst.

WAARSCHUWING! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan Niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop—helemaal in en draai de knop linksom maar de maximale gastoevoerstand (0).
2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat nicht doet, worden de gastoevoer onderbroken.
3. Stel de vlam af zodra deleze regelmatig brandt.

Als de brander na enkele pogingen Niet aan gaat, controller dan of de kroon en de deksel goed op hun plaats zitten.

WAARSCHUWING! Houd de bedieningsknop Niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog Niet brandt, de bedieningsknop loslaten en minstens 1 minuut wacht den voordat u opnieuw probeert de vlam te ontsteken.

LET OP! Bij afwezigheid van elektrische stroom kut u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop gegen de wijzers van de klok inaar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te laten warmen.

Draai als de brander per ongeluk uit gaat de bedieningsknop maar de uit stand en probeer na minimaal 1 minuut de brander wee aan te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installmente of na een stroomonderbreking. Dat is normalaal.

De kookplaat is voorzien van progressieve gaskleppen. Hiermee(Int)kunt u de vlam nauwkeuriger reguleren.

DEBRANDER UITSCHAKELEN

Om de vlam te doven, de knop maar de off-positie draaien

WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordatu de pan van de brander haalt

AANWIJZINGENENTIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

KOOKGEREI

LET OP! Gebruik geen gietijzeren pannen, aardewerk of grillplaten.

WAARSCHUWING! Zet een pan nicht op twee branders.

WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen.

LET OP! Zorg dat de bodems van de paffenen nicht dicht bij de bedieningsknop staan, anders worden de bedieningsknop heet.

LET OP! Zorg dat de handvaten van de pot Niet boven de voorste rand van het werkbladkommen.

LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

LET OP! Vloeistoffen die tijdens het koken worden gemorst{kunnen ervoor zorgen dat het glas brekt.

DIAMETERS VAN KOOKGEREI

Gebruik alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van de planta.

Brander	Diameter van het kookgerei (mm)
Snelle brander	180 - 260
Medium brander	120 - 220
Extra brander	80 - 180

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

Maak de kookplaat na ieder gebruik schoon.
- Gebruik.altijd kookgerei met een schone bodem.
- Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werkung van de kookplaat.
- Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

WAARSCHUWING! Gebruik geen messen, schrapers of gelijksoortige hulpmiddelen om het glazen oppervlak of de randen van de branders en het frame schoon te make (indien van toepassing).

Was de onderdelen van roestvrij staal af met water en droog ze verwolgens met een zachte doek.

PANNENDRAGERS

De pansteunen zijn nicht bestand gegen afwassen in een afwasautomaat. Ze要去en met de hand worden afgewassen.

1. U=knt de pansteunen verwijderen voor een gemakkelijke reiniging van het kookplaat.

Ga zeer voorzichtig te werk bij het verrangen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden.

1. De emaillelaag kan scherpe randen hebben, dus wees voorzichtigijdens het met de hand afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pastereiniger.
2. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst.

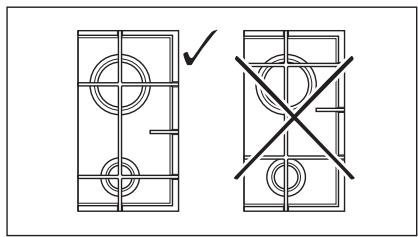

3. Omervoortzorgendatdebrandergoed werkt,dienenderearmenvande pannendrager tezijnuitgelijndmethetmidden van de brander.

VERWIJDEREN VAN DE PANNENSTEUNEN

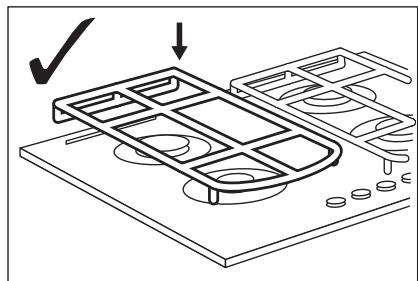

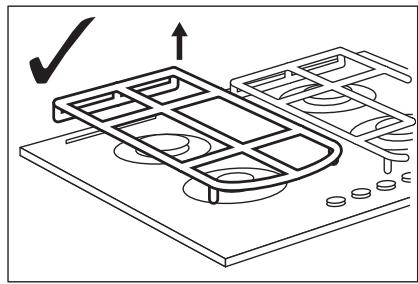

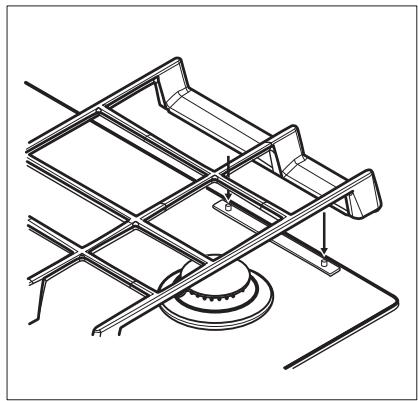

Om de pansteunen in de juiste positie te houden, zich ze gemonteerd op metalen pennen die zich aan de achechterkant van de kookplaat bevinden. Voor een betere reiniging hunnen pansteunen verwijderd worden van de kookplaat. Til de pannendragers

horizontal omhoog zoals aangegeven in de afbeelding.

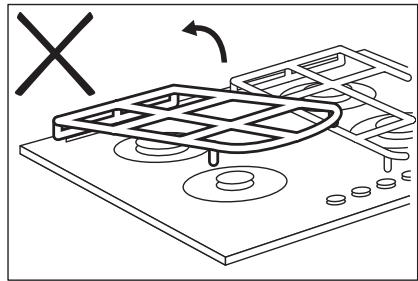

Til de pansteunen nicht schuin op,
omdat de metalen pennen zo worden
belast. De pennen können hierdoor
beschadigd raken en breken.

De vorm van de pansteunen en de hoeveelheid branders kan verschillen bij andere modellen van het apparatus.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.
• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doeK en een

beetje Niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doeck.
Was de geëmailleerde delen, deksels en kronen met een warm sopje en LAST ze goed drogen alvorens ze terug te plaatsen.

REINIGEN VAN DE ONTSTEKINGSKNOP

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode.

Reinig deze onderdelen alkijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controllerer of de branderkroonopeningen nicht verstocht়n.

PERIODIEK ONDERHOUD

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

PROBLEMOPLOSING

WAARSCHUWING! Raadpleeg de

hoofdstubken Veiligheid.

Storing	Mogelijk oorzaak	oplossing
Er is geen vonk als de vontkont-steking worden geactiveerd.	De kookplaat is Niet aangeslo-ten op een stopcontact of is Niet goed geinstalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet.
	De zekering is doorgeslagen.	Controler of de zekering de oorzaak van de storing is. Als de zekeringen koer op keer doorslaan, neemt u contact op met een erkende installmenteur.
	De branderdeksel en kroon zit-ten Niet goed op hun plaats.	Plaats de branderdeksel en de kroon op juiste wijze.
De vlam gaat meteen na de ontsteking UIT.	Het thermokoppel is Niet vol-doende opgewärmed.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt houden.
De vlamring is ongelijk.	De branderkroon is verstop met etensresten.	Controler of de hoofdinspui-ter nicht verstop is en of de branderkroon schoon is.

ALS U HET PROBLEM NIET KUNT OPLOSSEN...

Als u zich self het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gevevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gelebruik van het apparaat worden het bezoek van de

onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zichsijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

LABELS MEEGELEVERD IN DE ZAK MET

ACCESSIONS

Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing).
B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

TECHNISCHE GEGEVENS

AFMETINGEN KOOKPLAAT

Breedte	590 mm
Diepte	520 mm

OVERIGTE TECHNISCHE GEGEVENS

TOTAAL VER-MOGEN:	Gas origi-neel:	G20/G25 (2E+) 20/25 mbar (BE)	7,95 kW
		G20 (2E) 20 mbar (LU)	7,95 kW
	Gasvervan-ging:	G30 (3+) 28-30 mbar	553 g/h
		G31 (3+) 37 mbar	543 g/h
Elektrische voe-ding:	220-240 V ~ 50-60 Hz
Apparaatcate-gorie:	II2E+3+ (BE)I2E (LU)
Gasaansluiting:	R 1/2"
Apparaatklasse:	3

BYPASSDIAMETERS

BRANDER	Ø BYPASS 1/100 mm
Snelle brander	52
Medium brander	35
Sudderbrander	28

GASBRANDERS VOOR AARDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMARKERING
Snelle brander	2,95	0,75	119°
Medium brander	2,0	0,6	96x
Sudderbrander	1,0	0,33	70

GASBRANDERS VOOR LPG G30/G31 28-30/37 mbar

BRANDER	NORMAAL VERMOGEN kW	MINIMUM VERMOGEN kW	INSPUITMAR-KERING	NOMINALE GASSTROMING g/h
				G30 28-30 mbar	G31 37 mbar
Snelle bran-der	2,8	0,95	86	204	200
Medium brander	1,9	0,6	71	138	136
Sudderbran-der	1,0	0,33	50	73	71

ENERGIEZUNIGHEID

PRODUCTINFORMATIE VOLGENS EU-RICHTLIJN 66/2014

Modelidentificatie		ZGGN643K
Type kooktoestel		Ingebouwde kook-plaat
Aantal gasbranders		4
Energiezuinigheid per gasbrander (EE gas burner)	Linksachter - Snelle brander	54,9%
	Rechts achteraan - Normale bran- der	57,6%
	Linksvoor - Sudderbrander	niet van toepassing
	Rechtsvoor - Normale brander	57,6%
Energiezuinigheid voor de gaskook-plaat (EE gas hob)		56.7%

EN 30-2-1: Huishoudelijkke kookapparaten op gas - deel 2-1 : Energieverbruik - Algemeen

ENERGIE BESPAREN

Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst.
- Gebruiken alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van deplaat.
Zet de pan in het midden van de brander.
Warm alleen de hoeveelheid water op die u nodig heeft.
Doe indien möglich als tijd een deksel op de pan.
- Wanner de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt.
- Gebruik indien möglichk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

MILIEUBESCHERMING

Recycler de materialen met het symbol Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het

symbol nicht weg met het huishoudelijk afval. Breng het productaar het milieuustation bij u in de buurt of neem contact op met de gemeente.

Electrolux Appliances AB - Contact Address: Al. Powstańów Śląskich 26, 30-570 Kraków, Poland

INFORMATIONS DE SECURITE
