Produkttyp	Einbau-Gaskochfeld
Marke	ZANUSSI
Modell	ZGGN643K
Abmessungen (B x T)	590 mm x 520 mm
Stromversorgung	220-240 V ~ 50-60 Hz
Gasart	Erdgas G20/G25 (20/25 mbar) oder LPG G30/G31 (28-30/37 mbar)
Anzahl der Brenner	4 (1 Starkbrenner, 2 Normalbrenner, 1 Sparbrenner)
Gesamtleistung	7,95 kW (Erdgas) / 553 g/h (LPG G30)
Starkbrenner	2,95 kW (Erdgas) / 2,8 kW (LPG)
Normalbrenner	2,0 kW (Erdgas) / 1,9 kW (LPG) pro Stück
Sparbrenner	1,0 kW (Erdgas und LPG)
Energieeffizienz	56,7 %
Zündung	Integrierte elektrische Zündung (Zündkerze)
Sicherheit	Sicherheitsthermoelement (automatische Gasabschaltung bei Flammenausfall)
Oberflächenmaterial	Glaskeramik (oberer Teil) und Emaille (Brenner und Roste)
Pflege und Reinigung	Reinigung mit feuchtem Tuch und neutralem Reinigungsmittel; Brenner von Hand waschbar; Topfträger nicht spülmaschinengeeignet
Mitgelieferte Ersatzteile	Düsen für Umstellung LPG/Erdgas, Dichtungen, Etiketten
Reparierbarkeit	Autorisierter Kundendienst; Original-Ersatzteile
Geräteklasse	3
Gaskategorie	II2E+3+ (BE) / I2E (LU)
Gasanschluss	R 1/2"
Bestimmungsländer	Belgien (BE), Luxemburg (LU)

Häufig gestellte Fragen - ZGGN643K ZANUSSI

Wie zünde ich einen Brenner an?

Drücken Sie den Knopf und drehen Sie ihn nach links bis zur maximalen Gaszufuhr. Halten Sie ihn etwa 10 Sekunden gedrückt, um das Thermoelement zu erwärmen. Sobald die Flamme stabil ist, lassen Sie los und stellen Sie die Stärke ein.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob das Kochfeld angeschlossen ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass Kappe und Kranz des Brenners richtig positioniert sind. Wenn kein Funke entsteht, reinigen Sie die Zündkerze.

Kann ich Flaschengas (LPG) verwenden?

Ja, das Gerät ist für Erdgas und LPG ausgelegt. Sie müssen die Düsen durch die mitgelieferten für LPG ersetzen und die Mindesteinstellung anpassen. Beachten Sie die Anleitung für das genaue Vorgehen.

Welche Topfgrößen für jeden Brenner verwenden?

Für den Starkbrenner: 180-260 mm; Normalbrenner: 120-220 mm; Sparbrenner: 80-180 mm. Verwenden Sie immer geeignete Gefäße für stabiles Kochen und sparsamen Betrieb.

Wie reinige ich das Glaskochfeld?

Lassen Sie es abkühlen, reinigen Sie es dann mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Trocknen Sie es mit einem weichen Tuch. Entfernen Sie sofort verschüttete Zuckerreste oder geschmolzenes Plastik, um Schäden an der Oberfläche zu vermeiden.

Können die Topfträger in die Spülmaschine?

Nein, die Topfträger sind nicht spülmaschinengeeignet. Waschen Sie sie von Hand mit warmem Seifenwasser und trocknen Sie sie gründlich ab.

Wie reinige ich die Brenner und die Zündkerze?

Waschen Sie Kappen und Kränze mit Seifenwasser, spülen und trocknen Sie sie. Bei der Zündkerze stellen Sie sicher, dass sie sauber ist und die Öffnungen im Kranz nicht verstopft sind.

Was tun, wenn die Flamme kurz nach dem Zünden erlischt?

Das Thermoelement ist nicht warm genug. Halten Sie den Knopf bis zu 10 Sekunden nach dem Zünden gedrückt. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Kranz sauber und die Düse nicht verstopft ist.

Gibt es eine Kindersicherung?

Die Anleitung erwähnt die Möglichkeit einer integrierten Kindersicherung. Wenn Ihr Modell damit ausgestattet ist, aktivieren Sie diese. Weitere Details finden Sie in der Anleitung.

Wo finde ich Ersatzteile?

Wenden Sie sich an den autorisierten ZANUSSI-Kundendienst. Verwenden Sie nur Originalteile, um die Sicherheit und ordnungsgemäße Funktion des Geräts zu gewährleisten.

BEDIENUNGSANLEITUNG ZGGN643K ZANUSSI

Kochfeld

ZANUSSI

SICHERHEITSHINWEISE

ELEKTRISCHER ANSCHLUSS

• Die Brenner nicht in der Spülmaschine reinigen.

KUNDENDIENST

ELEKTRISCHER ANSCHLUSS

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den

Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Bei Glasbruch der Kochplatte:
• Schalten Sie sofort alle Brenner und jedes elektrische Heizelement aus und trennen Sie das Gerät vom Stromnetz,
• berühren Sie nicht die Geräteoberfläche,
• verwenden Sie das Gerät nicht.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.
• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50°C über der Raumtemperatur liegen.
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, die in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen angegeben sind oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet: BE

LU

MONTAGE

WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

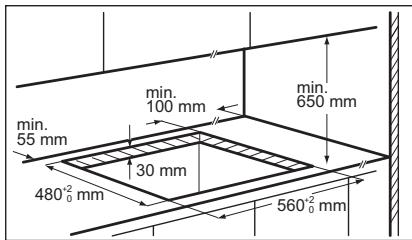

• Halten Sie sich an die mitgelieferte Montageanleitung. Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern. Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit. Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und Stromschlaggefahr.

Alle elektrischen Anschlüsse sollen von einem qualifizierten Elektriker vorgenommen werden. Das Gerät muss geerdet sein. Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden. - Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen. - Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen. - Verwenden Sie das richtige Stromnetzkabel. - Achten Sie darauf, dass sich das Stromnetzkabel nicht verheddert. - Stellen Sie sicher, dass ein Überspannungsschutz installiert ist. - Verwenden Sie die Klemme für die Zugentlastung am Kabel. - Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder freiem Kochgeschirr in Berührung kommt. - Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. - Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch

eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze. Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

GASANSCHLUSS

VORSICHT! Wenn Sie einen Gaszylinder verwenden, stellen Sie ihn immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Der Gasanschluss muss von einer Fachkraft ausgeführt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann. Informationen über die Gasversorgung finden Sie auf dem Typenschild. Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß den aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

GEBRAUCH

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT! Die Verwendung eines Gaskochgeräts führt zur Entstehung von Wärme, Feuchtigkeit und Verbrennungsprodukten in dem Raum, in dem es installiert ist. Stellen Sie sicher, dass die Küche gut belüftet ist, insbesondere wenn das Gerät in Betrieb ist.

Eine längere intensive Nutzung des Geräts kann eine zusätzliche Belüftung erforderlich machen, z. B. eine verstärkte mechanische Belüftung, sofern vorhanden, oder eine zusätzliche Belüftung, um die Verbrennungsprodukte sicher nach außen (in die Außenluft) zu leiten und gleichzeitig für einen Luftaustausch im Raum zu sorgen. Lassen Sie sich vor der Installation der zusätzlichen Belüftung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie die Kochzone nach jedem Gebrauch „aus“.
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser in Kontakt kommt.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Speisen in heißes Öl legen, kann es spritzen.

WARNUNG! Brand- und Explosionsgefahr.

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern. Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

WARNUNG! Risiko von Schäden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leer kochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie direkt auf das Gerät. Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer an dem Glas/der Glaskeramik verursachen. Heben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen müssen.
• Verwenden Sie nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größer als die Abmessungen der Brenner sind.
• Achten Sie darauf, das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten des Geräts herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.
• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der höchsten auf die niedrigste Stufe schalten.
• Verwenden Sie nur mit dem Gerät geliefertes Zubehör.
• Stellen Sie keinen Flammendiffusor auf den Brenner.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Dies kann zu matten Flecken führen. Verfärbungen der Emaill- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

REINIGUNG UND PFLEGE

WARNUNG! Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser kann in das Gerät gelangen und es beschädigen.

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern. Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.
• Reinigen Sie die Brenner nicht im Geschirrspüler.

WARTUNG

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

MONTAGE

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

VOR DER MONTAGE

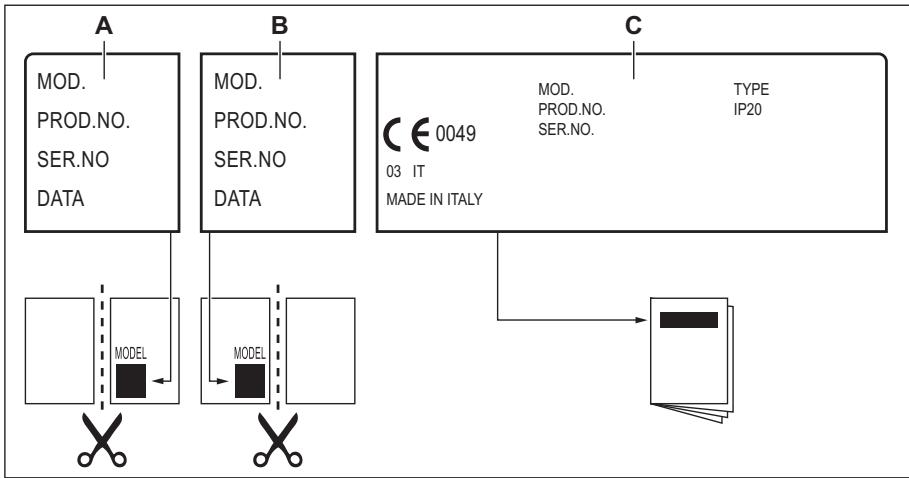

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell, Produktnummer (PNC), Seriennummer

GASANSCHLUSS

WARNUNG! Die in der nachstehenden Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und lokalen Verordnungen ausgeführt werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung. - Trennen Sie das Gerät von der Stromversorgung. - Schneiden Sie das Netzkabel in der Höhe des Geräts ab, und entsorgen Sie es. Die externen Gasleitungen flach ausrichten.

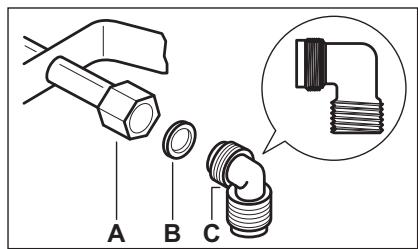

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um ihre optimale Funktion zu bieten.

A. Schaftende mit Mutter (Drehkraft 10 ± 2Nm) B. Mitgelieferte Beilagscheibe C. Mitgelieferter Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30°C nicht übersteigen kann, Es höchstens 1500 mm lang ist, Es nirgendwo gedrosselt wird, Es weder unter Zug stehen noch verdreht ist, Es keine scharfen Kanten oder Ecken berührt,

• Es liegt untersucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgendes zu achten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge, Materialverhärtung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNUNG! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

ERSETZEN DER DÜSEN (NUR GÜLTIG FÜR BELGIEN)

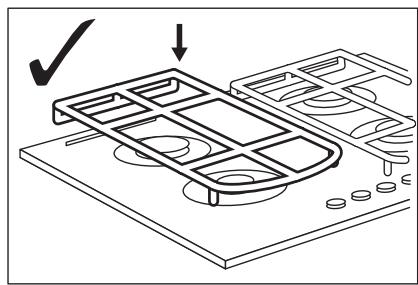

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie die durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an. Führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Ersetzen Sie das Typenschild (in der Höhe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

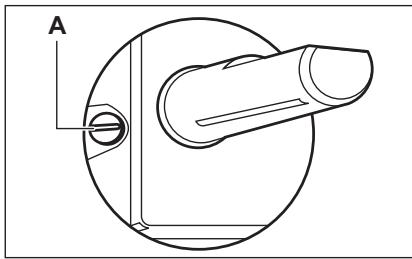

EINSTELLEN DER NIEDRIGSTEN STUFE (NUR GÜLTIG FÜR BELGIEN)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

1. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas, ziehen Sie die Bypass-Schraube bis zum Anschlag an. Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung zurück.

WARNUNG! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

ELEKTROANSCHLUSS

Vergewissern Sie sich, dass die Netzpannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken. - Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an. - Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. - Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker. - Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht. Das Netzkabel darf nicht heißer als 90 °C werden.

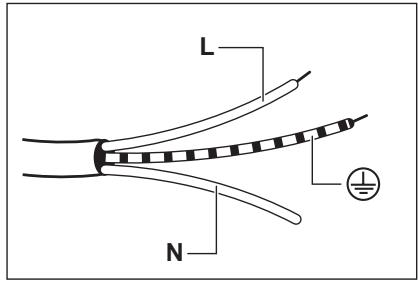

ANSCHLUSSKABEL

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet

ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol oder mit den Farben grün und gelb gekennzeichnet ist.
2. Schließen Sie das blaue Kabel (Nullleiter) an die Klemme an, die mit dem Buchstaben "N" oder mit der Farbe blau gekennzeichnet ist.
3. Schließen Sie das braune (stromführende) Kabel an die Klemme an, die mit dem Buchstaben "L" gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

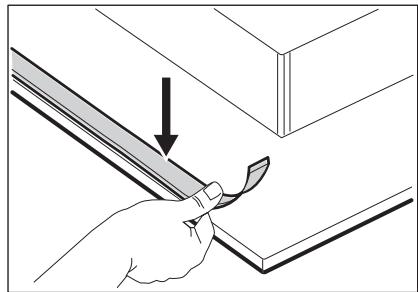

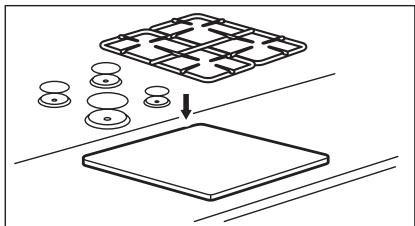

MONTAGE

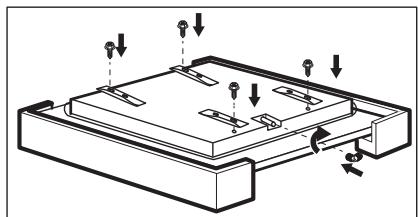

1.

2.

3.

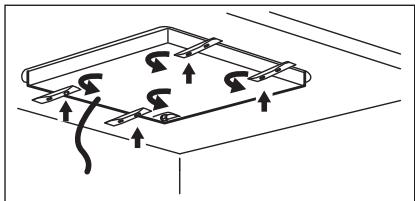

4.

5.

6.

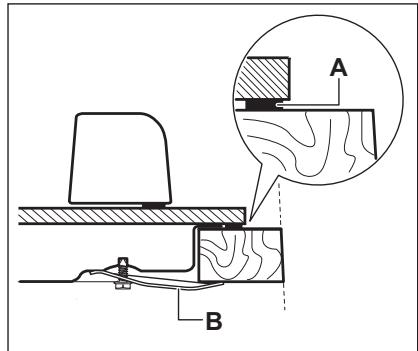

A) Mitgelieferte Dichtung B) Mitgelieferte Klammern

7.

VORSICHT! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

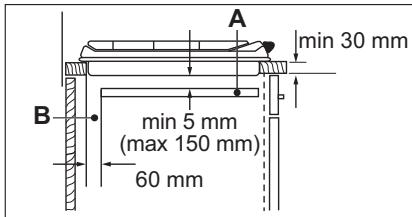

EINBAUMÖGLICHKEITEN

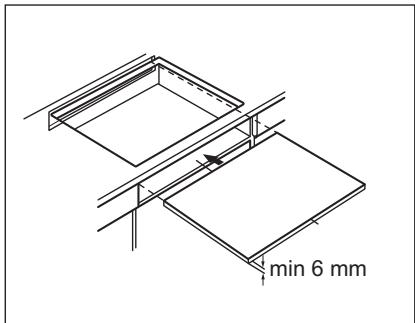

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tür

GERÄTEBESCHREIBUNG

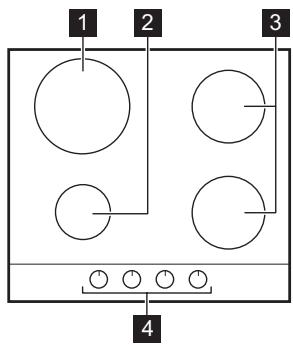

KOCHFELDANORDNUNG

A. Entfernbare Platte B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Küchenschrank entfernen lassen.

1 Starkbrenner 2 Hilfsbrenner 3 Normalbrenner 4 Einstellknöpfe

EINSTELLKNOPF

Symbol	Beschreibung
	Keine Gaszufahr/Aus-Positi-on
	Zündstellung/maximale Gas-zufuhr

Symbol	Beschreibung
	minimale Gaszufahr

TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

BRENNERÜBERSICHT

A. Brennerdeckel B. Brennerkrone C. Zündkerze D. Thermoelement

ZÜNDEN DES BRENNERS

Zünden Sie den Brenner stets vor dem Aufsetzen des Kochgeschirrs.

WARNUNG! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sie ihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszufuhr (0).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

Falls sich der Brenner nach einigen Versuchen nicht zünden lässt, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

VORSICHT! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sie ihn dann hinein. Halten Sie den Einstellknopf höchstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sie ihn nach einer Minute erneut zu zünden.

i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal. i Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geliefert. Sie ermöglichen eine präzisere Einstellung der Flamme.

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position.

WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

KOCHGESCHIRR

VORSICHT! Verwenden Sie kein Kochgeschirr aus Gusseisen, Ton oder Steingut und keine Grill- oder Sandwichplatten.

WARNUNG! Kochen Sie nicht mit einem Kochgeschirr auf zwei Brennern gleichzeitig.

WARNUNG! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um Verschüttungen und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen.

REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

ALLGEMEINE INFORMATIONEN

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

VORSICHT! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner.

VORSICHT! Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

DURCHMESSER DES KOCHGESCHIRRS

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

Brenner	Durchmesser des Kochgeschirrs (mm)
Starkbrenner	180 - 260
Normalbrenner	120 - 220
Hilfsbrenner	80 - 180

• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNUNG! Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

TOPFTRÄGER

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topfträger von Hand spülen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken gegebenenfalls mit einer Reinigungspaste.
2. Vergewissern Sie sich, dass Sie die Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

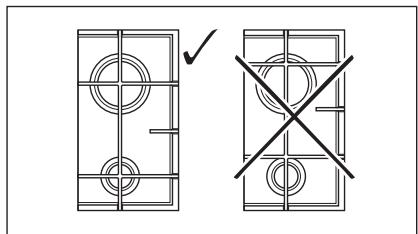

3. Damit der Brenner korrekt funktioniert, stellen Sie sicher, dass sich die Arme der Topfträger in der Mitte des Brenners befinden.

ABNEHMEN DER TOPFTRÄGER

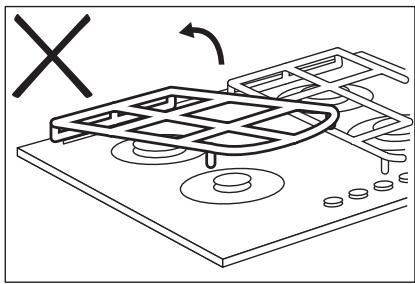

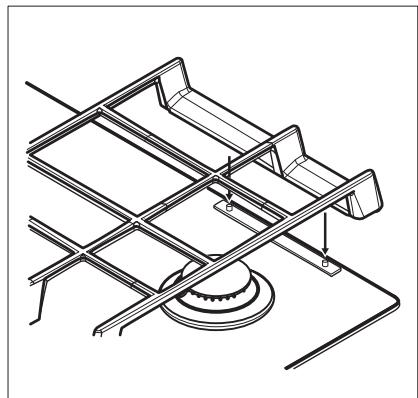

Die Topfträger werden auf Metallstiften, die sich hinten auf dem Kochfeld befinden, in Position gehalten. Um die Reinigung zu erleichtern, können die Topfträger abgenommen werden. Heben Sie die Topfträger in waagerechter Lage siehe Abbildung.

Nehmen Sie die Topfträger nicht in geneigter Position ab, da sonst die Metallstifte belastet werden. Die Stifte könnten beschädigt werden und abbrechen.

Die Form der Topfträger und die Brenneranzahl kann bei anderen Gerätemodellen variieren.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden:

Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken. - Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmem Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZÜNDKERZE

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom Ihrem autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

WAS TUN, WENN...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Fun- kenerzeuger zu verwenden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span- nungsversorgung angeschlos- sen ist.
	Die Sicherung ist durchge-brannt.	Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Si- cherung wiederholt durch, wenden Sie sich an eine zuge- lassene Elektrofachkraft.
	Brennerdeckel und Brenner- krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärtm.	Halten Sie den Knopf nach dem Entzüden etwa 10 Se- kunden lang gedrückt.
Der Flammenring ist ungleich-mäßig.	Die Brennerkrone ist mit Spei-seresten verstoptf.	Sorgen Sie dazu, dass die Dü-se nicht blockiert und die Brennerkrone sauber ist.

WENN SIE DAS PROBLEM NICHT LÖSEN KÖNNEN...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit

für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

IM ZUBEHÖRBEUTEL MITGELIEFERTE AUFKLEBER

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden). B. Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sie ihn auf die Gebrauchsanleitung.

TECHNISCHE DATEN

ABMESSUNGEN DES KOCHFELDS

Breite	590 mm
Tiefe	520 mm

SONSTIGE TECHNISCHE DATEN

GESAMTLEIS-TUNG:	Gas - Original:	G20/G25 (2E+) 20/25 mbar (BE)	7,95 kW
		G20 (2E) 20 mbar (LU)	7,95 kW
	Gas - Ersatz:	G30 (3+) 28-30 mbar	553 g/h
		G31 (3+) 37 mbar	543 g/h
Netzanschluss:	220 - 240 V ~ 50 - 60 Hz
Gerätekatego-rie:	II2E+3+ (BE)I2E (LU)
Gasanschluss:	R 1/2"
Gerätekasse:	3

BYPASSDURCHMESSER

BRENNER	Ø BYPASS 1/100 mm
Starkbrenner	52
Normalbrenner	35
Hilfsbrenner	28

GASBRENNER FÜR ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER	NORMALLEISTUNG kW	MINDESTLEISTUNG kW	INJEKTORMARKE
Starkbrenner	2,95	0,75	119°
Normalbrenner	2,0	0,6	96x
Hilfsbrenner	1,0	0,33	70

GASBRENNER FÜR LPG G30/G31 28-30/37 mbar

BRENNER	NORMALLEIS-TUNG kW	MINDESTLEIS-TUNG kW	INJEKTORMAR-KE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Starkbren-ner	2,8	0,95	86	204	200
Normalbren-ner	1,9	0,6	71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

PRODUKTINFORMATIONEN GEMÄSS EU 66/2014

Modellidentifikation		ZGGN643K
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		4
Energieeffizienz pro Gasbrenner (EE gas burner)	Hinten links - Starkbrenner	54.9%
	Hinten rechts - Normalbrenner	57.6%
	Vorne links - Hilfsbrenner	nicht zutreffend
	Vorne rechts - Normalbrenner	57.6%
Energieeffizienz des Gaskochfelds (EE gas hob)		56.7%

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

ENERGIE SPAREN

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfträger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Flüssigkeit nur leicht kocht.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Electrolux Appliances AB - Kontaktadresse: Al. Powstańców Śląskich 26, 30-570 Kraków, Polen

WWW.ZANUSSI.COM/SHOP
