GEBRUIKSAANWIJZING HKB75450NB - HKB75453NB - HKB75450NB AEG

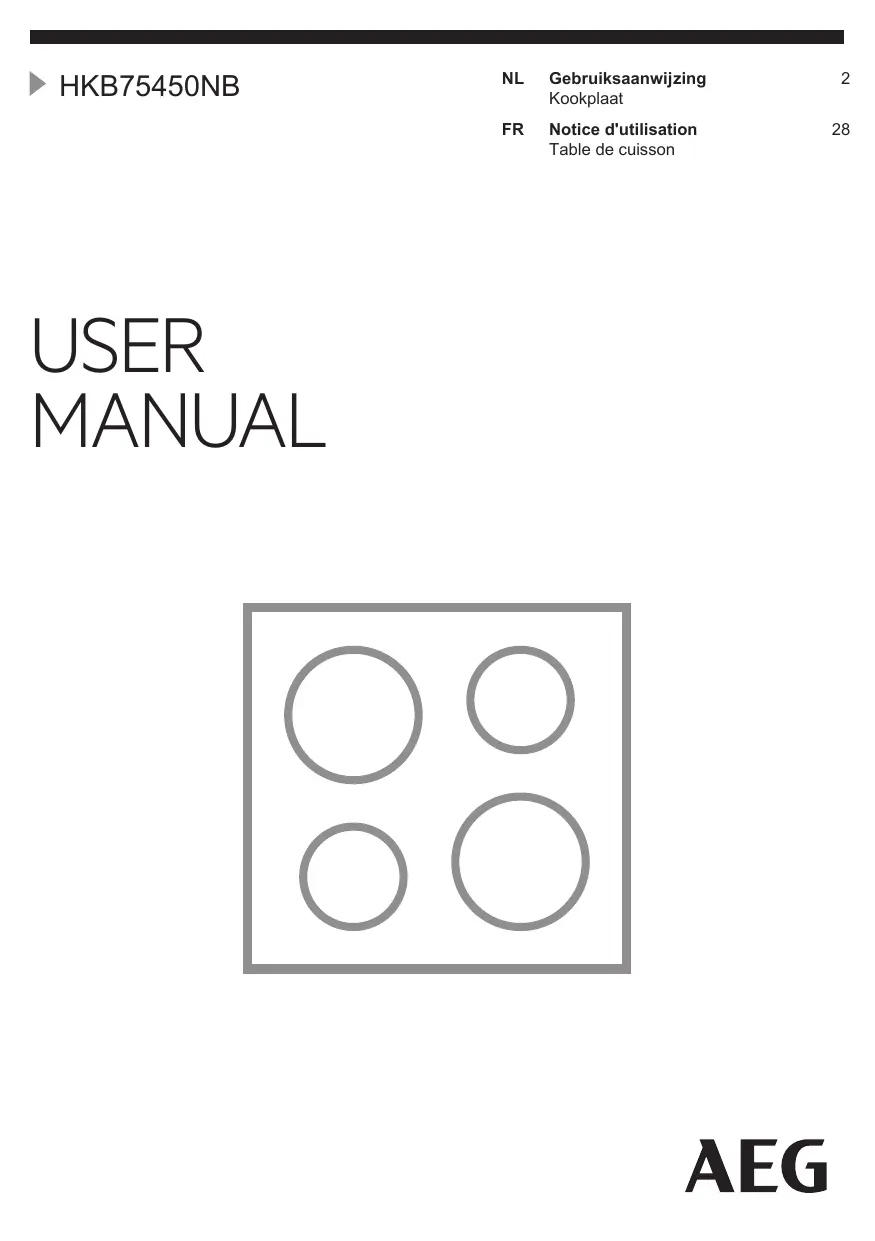

HKB75450NB USER MANUAL NL Gebruiksaanwijzing Kookplaat

INHOUDSOPGAVE 1. VEILIGHEIDSINFORMATIE 2 2. VEILIGHEIDSVOORSCHRIFTEN 5 3. MONTAGE 9 4. BESCHRIJVING VAN HET PRODUCT 13 5. DAGELIJKS GEBRUIK 15 6. AANWIJZINGEN EN TIPS 18 7. ONDERHOUD EN REINIGING21 8. PROBLEEMOPLOSSING 23 9. TECHNISCHE GEGEVENS25 10. ENERGIEZUINIGHEID 26 11. MILIEUBESCHERMING 27

VOOR PERFECTE RESULTATEN Bedankt dat je voor dit AEG-product hebt gekozen. We hebben het gecreëerd om jarenlang onberispelijke prestaties te leveren, met innovatieve technologieën die het leven eenvoudiger maken – functies die je wellicht niet op gewone apparaten aantreft. Neem een paar minuten de tijd om het beste uit het apparaat te halen. Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie: www.aeg.com/support Registreer je product voor een betere service: www.registeraeg.com Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat: www.aeg.com/shop

KLANTENSERVICE EN SERVICE Gebruik altijd originele onderdelen. Als u contact opneemt met onze erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking hebt: Model, PNC, serienummer. De informatie vindt u op het typeplaatje. Waarschuwingen en veiligheidsinformatie Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste

gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen •

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan. Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat. Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen. Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd. Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid • • •

Dit apparaat is uitsluitend bestemd om mee te koken. Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik. Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de

(gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden. Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een branddeken of deksel. WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld. LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken. Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden. Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert. Gebruik geen stoomreiniger om het apparaat schoon te maken. Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat rechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst. In geval van glasbreuk van de kookplaat:

schakel alle branders en alle elektrische verwarmingselementen onmiddellijk uit en isoleer het apparaat van de stroomvoorziening, – raak het oppervlak van het apparaat niet aan, – gebruik het apparaat niet. Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Als het apparaat rechtstreeks op de stroomvoorziening wordt aangesloten, is er een alpolige isolatieschakelaar met een contactopening nodig op alle polen. De volledige ontkoppeling, in overeenstemming met de voorwaarden die gespecificeerd zijn in overspanningscategorie III, moet worden gegarandeerd. De aardkabel is hiervan uitgesloten. Let er bij het leiden van de stroomkabel op dat de kabel niet rechtstreeks in contact komt (bijvoorbeeld met behulp van isolatiehuls) met onderdelen die temperaturen van meer dan 50°C boven kamertemperatuur kunnen bereiken. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken. –

2. VEILIGHEIDSVOORSCHRIFTEN Dit apparaat is geschikt voor de volgende markten: BE LU

2.1 Installeren WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat. • • • • •

Verwijder alle verpakkingsmaterialen. Installeer en gebruik geen beschadigd apparaat. Volg de installatie-instructies die zijn meegeleverd met het apparaat. Houd de minimumafstand naar andere apparaten en units in acht. Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht. Bescherm de bodem van het apparaat tegen stoom en vocht. Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend. Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie. De onderkant van het apparaat kan heet worden. Installeer een onbrandbaar scheidingspaneel onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

2.2 Elektrische aansluiting WAARSCHUWING! Gevaar voor brand en elektrische schokken. • • •

Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien. Dit apparaat moet worden aangesloten op een geaard stopcontact. Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

Controleer of het apparaat correct geïnstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ertoe leiden dat de contactklem te heet wordt. Gebruik het juiste netsnoer. Zorg dat de stroomkabel niet verstrikt raakt. Controleer of er een aardlekschakelaar is geïnstalleerd. Gebruik de trekontlastingsklem op de kabel. Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit. Gebruik geen adapters met meerdere stekkers en verlengkabels. Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen. De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst. Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers. De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

LET OP! Het gebruik van een gaskooktoestel resulteert in de productie van warmte, vocht en verbrandingsproducten in de ruimte waarin het apparaat wordt geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is, vooral wanneer het apparaat in gebruik is. Langdurig intensief gebruik van het apparaat kan extra ventilatie vereisen. Dit is bijvoorbeeld het verhogen van mechanische ventilatie waar aanwezig, extra ventilatie om de verbrandingsproducten veilig te verwijderen naar buitenlucht (externe lucht), terwijl het ook ruimtelucht ververst met extra ventilatie. Raadpleeg een bevoegde persoon voordat je de extra ventilatie installeert.

LET OP! Bij gebruik van een gasfles moet je deze altijd op een vlak horizontaal oppervlak houden (met de gasklep bovenaan). • •

Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt. Controleer vóór de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Op het typeplaatje staat informatie over de gastoevoer. Dit apparaat mag niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Volg de vereisten voor voldoende ventilatie.

2.4 Gebruik WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

De specificatie van dit apparaat niet wijzigen. Verwijder voorafgaand aan het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing). Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden. Laat het apparaat tijdens de werking niet onbeheerd achter. Zet de kookzone op "uit" na ieder gebruik. Plaats geen bestek of deksels van steelpannen op de kookzones. Ze kunnen heet worden. Gebruik het apparaat niet met natte handen of als het contact maakt met water. Gebruik het apparaat niet als werkblad of als opslagoppervlak. Als u voedsel in hete olie plaatst, kan het spatten. WAARSCHUWING! Risico op brand en explosie

Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd open vuur of verwarmde voorwerpen uit de buurt van vetten en oliën wanneer u ermee kookt. De dampen die boven erg hete olie ontstaan kunnen spontaan ontbranden. Gebruikte olie, die voedselresten kan bevatten, kan ontbranden bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt. Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

Laat geen heet kookgerei op het bedieningspaneel staan. Laat kookgerei niet droogkoken. Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken. Laat nooit een brander aan met leeg kookgerei of zonder kookgerei. Leg geen aluminiumfolie op het apparaat. Kookgerei gemaakt van gietijzer, aluminium of met een beschadigde bodem kan krassen op het glas/ glaskeramiek veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat moet verplaatsen. Gebruik alleen stabiel kookgerei met een juiste vorm en diameter die groter is dan de afmetingen van de branders. Zorg ervoor dat het kookgerei in het midden van de branders staat. Gebruik geen grote pannen die de randen van het apparaat overschrijden. Dit kan het apparaat beschadigen. Controleer of de vlam niet dooft als je de knop snel van de maximale stand naar de minimale stand draait. Gebruik alleen de accessoires die bij het apparaat zijn geleverd. Plaats geen vlamverdeler op de brander.

Zorg dat geen zure vloeistoffen, zoals azijn, citroensap of kalkaanslagverwijderaar, de kookplaat aanraken. Dit kan matte plekken veroorzaken. Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

2.5 Onderhoud en reiniging WAARSCHUWING! Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken. • • • •

Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Gebruik geen waterstralen en stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. De branders niet in de afwasautomaat reinigen.

Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen. Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.7 Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking. •

Haal de stekker uit het stopcontact. Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Maak de externe gasleidingen plat.

Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

3. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een moer G 1/2". Alle onderdelen in de afbeelding zijn al in de fabriek gemonteerd. Voordat het apparaat de fabriek verlaat, is het getest om u de beste resultaten te geven.

3.1 Voor montage Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model Productnummer (PNC) Serienummer

3.2 Gasaansluiting WAARSCHUWING! De volgende instructies over montage, aansluiting en onderhoud moeten door gekwalificeerd personeel in overeenstemming met de geldende normen en voorschriften worden uitgevoerd. Het is noodzakelijk dat de aansluiting op de gasleiding wordt uitgevoerd door middel van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding van AGB (roestvrij staal) conform de geldende voorschriften (NBN D 51.003). Als u flexibele metalen leidingen gebruikt, zorg er dan voor dat deze niet in aanraking komen met bewegende onderdelen en dat deze niet bekneld raken. Wees ook voorzichtig met het plaatsen van de kookplaat met een oven.

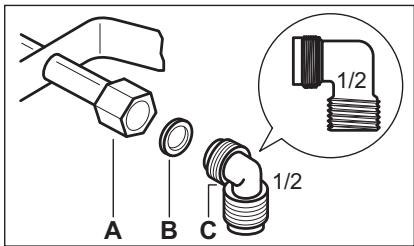

A B C A. Uiteinde van as met moer B. Vulring meegeleverd met het apparaat C. Kniekoppeling meegeleverd met het apparaat Vloeibaar gas Gebruik de houder voor de rubber vloeibaar gasslang. Gebruik altijd de pakking. Ga vervolgens verder met de gasaansluiting. De flexibele leiding is voorbereid op gebruik als: • • •

deze kan niet warmer worden dan kamertemperatuur, hoger dan 30 °C; deze niet langer is dan 1500 mm; deze geen afklemmingen vertoont;

deze niet wordt belast met trek- of torsiekrachten; • deze niet in aanraking komt met scherpe randen of hoeken; • deze eenvoudig kan worden onderzocht om te verzekeren dat deze in orde is. De controle voor behoud van de flexibele leiding bestaat uit het controleren of: •

deze geen barsten, sneden, sporen van verbranden op de twee uiteinden en over de volledige lengte vertoont; • het materiaal niet verhard is, maar de correcte elasticiteit vertoont; • de bevestigingsklemmen niet verroest zijn; • de levensduur niet verlopen is. Als er een of meer defecten zichtbaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen.

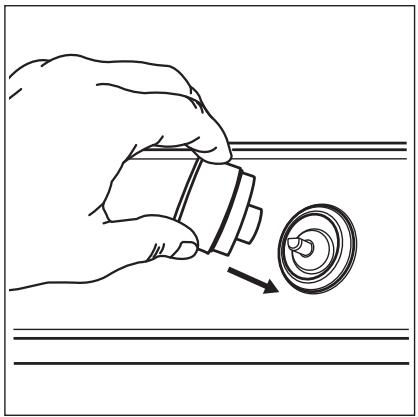

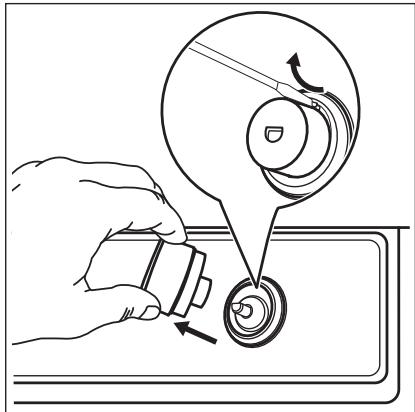

3.4 Aanpassing van het minimale niveau (alleen voor België) Het minimumniveau van de branders afstellen: 1. Steek de brander aan. 2. Draai de knop naar de minimale stand. 3. Verwijder de knop en til met een smalle schroevendraaier de plastic magneethouder op en verwijder die.

WAARSCHUWING! Controleer na montage of de afdichting van elke leidingaansluiting correct is. Gebruik een zeepoplossing, geen vlam!

3.3 Vervanging spuitmonden (alleen voor België) 1. Verwijder de pannendrager. 2. Verwijder de branderkappen en kronen. 3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens'). 4. Zet de onderdelen in omgekeerde volgorde terug. 5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is. Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

4. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A).

5. Als u overstapt: • van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast. • van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een multikronenbrander). 6. Hermonteer de magneethouder en de knop.

Als nadat de kookplaat op de stroom is aangesloten het controlelampje aangaat, draait u de regelknop aan en uit en wacht u totdat het restwarmtelampje uitgaat.

3.6 Aansluitkabel Gebruik om de aansluitkabel te vervangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H03V2V2-F T90.

WAARSCHUWING! Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aarddraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

3.5 Elektrische aansluiting •

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving. Laat de stroomkabel niet warmer worden dan 90° C.

N 1. Sluit de groen/gele (aarde) draad aan op de eindklem gemarkeerd met de letter 'E' of het aardesymbool , of groen/geel gekleurd. 2. Sluit de blauwe (nul) draad aan op de eindklem gemarkeerd met de letter 'N', of blauw gekleurd. 3. Sluit de bruine (onder spanning staande) draad aan op de eindklem gemarkeerd met de letter 'L'. Deze moet altijd worden aangesloten op de netwerkfase.

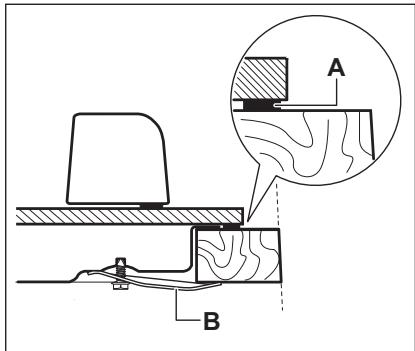

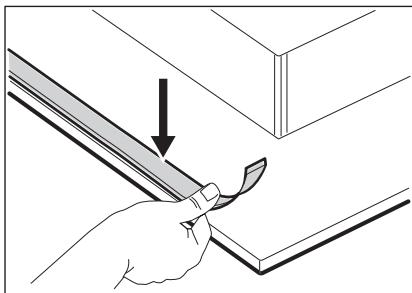

LET OP! Installeer het apparaat alleen op een werkblad met een plat oppervlak.

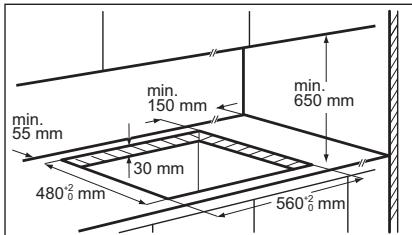

3.8 Installeren van kookplaat onder de afzuigkap Als u de kookplaat onder een kap monteert, moet u de montage-instructies van de dampkap raadplegen om de minimale afstand tussen de apparaten te weten te komen.

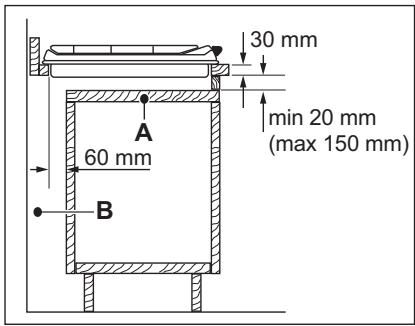

3.9 Mogelijkheden voor inbouw

A. Verwijderbaar paneel B. Ruimte voor aansluitingen

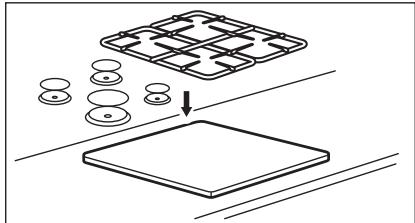

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

Keukenmeubel met oven Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

Keukenmeubel met 30 mm

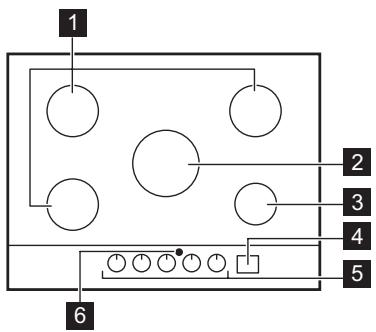

Normale brander Multikroonbrander Sudderbrander Bedieningspaneel Bedieningsknoppen Venster voor kookplaat²Kap infrarood signaal

Maak gebruik van de sensorvelden om de kookwekker en Hob²Hood te bedienen. De displays, indicatielampjes en geluiden geven aan welke functies er worden gebruikt. Sen‐ Functie sorveld

Timerfunctie instellen. Inschakelen van / en Hob²Hood pictogrammen. Om de LED's zichtbaar te maken.

De tijd in minuten weergeven. Tonen Hob²Hood -functie en Hob²Hood Automatische mo‐ di.

De handmatige modus van functie in- en uitschakelen.

De tijd verlengen of verkorten. Om te schakelen Hob²Hood Automatische modi.

Stand-by-stand: Druk op de toets activeren,

gedurende minstens 1 seconde om het display te .

4.3 Bedieningsknop Symbool

Beschrijving geen gastoevoer / uitstand ontstekingsstand / maxi‐ male gastoevoer

Beschrijving minimale gastoevoer

WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte.

LED-verlichting uit Restwarmte eindigt

De restwarmte-indicator gaat branden als je de brander uitschakelt.

Knop open aan < 20 s

Semi-snel (linksvoor)

5. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

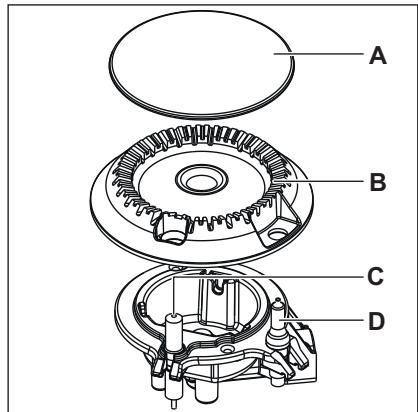

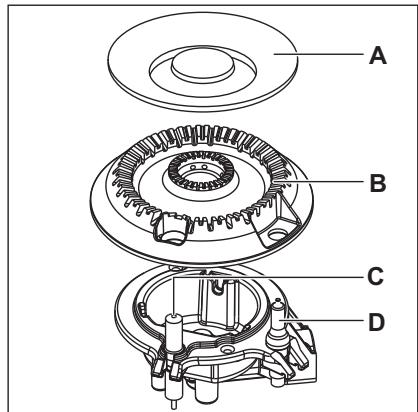

5.1 Branderoverzicht

1. Druk de bedieningsknop naar beneden en draai deze linksom naar

Branderkap Branderkroon Ontstekingsbougie Thermokoppel

5.2 De brander ontsteken Steek de brander altijd aan voordat je er kookgerei op plaatst. WAARSCHUWING! Wees bijzonder voorzichtig bij het gebruik van open vuur in de keukenomgeving. De fabrikant kan niet aansprakelijk worden gesteld in het geval van onjuist gebruik van de vlam.

de maximale gastoevoerstand ( ). 2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Hierdoor kan het thermokoppel opwarmen. Anders wordt de gastoevoer onderbroken. 3. Pas de vlam aan na regelmatig. Als de brander na enkele pogingen niet aangaat, controleer dan of de kroon en de dop goed op hun plaats zitten. WAARSCHUWING! Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden niet brandt, laat dan de bedieningsknop los en probeer de brander na minimaal 1 minuut weer aan te steken. LET OP! Bij afwezigheid van elektriciteit kun je de brander ontsteken zonder elektrische inrichting. Breng in dit geval de brander bij met een vlam, draai de bedieningsknop tegen de klok in naar de maximale gastoevoerstand en druk deze omlaag. Houd de bedieningsknop ongeveer 10 seconden ingedrukt om het thermokoppel op te warmen. Als de brander per ongeluk uitgaat, draai de bedieningsknop dan naar de uit-stand en probeer de brander na minimaal 1 minuut weer aan te steken. De vonkontsteking kan automatisch starten als je het apparaat inschakelt, na installatie of een stroomstoring. Dat is normaal.

3. Raak , , of aan. Het geluidssignaal stopzetten.

Elke bedieningsknop wordt omringd door de gemarkeerde cijfers, terwijl de restwarmte-functie in werking is.

4. Om de timer te stoppen, raak je aan. U kunt de kookwekker op elk gewenst moment gebruiken, ook als het apparaat uitstaat.

De kookplaat wordt geleverd met StepPower. Met deze functie kun je het vermogen nauwkeuriger instellen van 9-1. WAARSCHUWING! Als je de knop niet naar de uitstand draait, klinkt er na twee uur een waarschuwingsgeluid en knipperen de symbolen rood. Daarmee word je eraan herinnerd dat de brander aanstaat. Om het geluid te stoppen raak je ,

Deze functie is niet van invloed op de werking van de branders.

Het is een geavanceerde automatische functie die de kookplaat op een speciale kap aansluit. Zowel de kookplaat als de afzuigkap heeft een infraroodontvanger. Je kunt de ventilator ook handmatig van de kookplaat bedienen. ,

5.3 De brander uitschakelen Om de vlam te doven, de knop naar de off-positie draaien

WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt

5.4 Kookwekker Je kunt deze functie gebruiken als kookwekker. De kookwekker is het enige pictogram dat zichtbaar is in stand-by. Raak de om andere pictogrammen te activeren. 1. Tik op . De functie activeren. of van de timer aan om 2. Raak de tijd in te stellen (00 - 99 minuten). Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00. In de laatste minuut vermindert de tijd in seconden en de laatste 10 seconden geeft de timer een geluidssignaal.

Handmatige modi: Modus

Ventilator‐ snelheid

Om de afzuigkap uit te schakelen, raakt u langer aan tot H0 wordt weergegeven. WAARSCHUWING! Na beëindiging van de bereiding schakelt de afzuigkap niet automatisch uit. Schakel deze handmatig uit. Voor de meeste afzuigkappen wordt het afstandsbedieniningssysteem uitgeschakeld. Activeer het voordat je de functie gebruikt. Zie voor meer informatie de gebruikershandleiding van de afzuigkap.

Standaard instellen Hob²Hood procedure: 1. Raak de kookwekker 3 seconden aan als de timer uit staat. 00,

2. Aanraken en samen totdat A aan gaat, is n een huidige automatische modus.

Wacht nadat de Automatische modus is geselecteerd totdat het van het display verdwijnt, zodat deze instelling wordt opgeslagen in Flashgeheugen en in herinnering wordt geroepen bij het opstarten. Herhaal dezelfde procedure om een andere Hob²Hood Automatische modus te kiezen.

om de gewenste 3. Aanraken automatische modus te selecteren. Automatische modi: Modus

H2H Auto Speed 0-2 (fabrieksstandaard)

H2H Auto snelheid 1-3

6. AANWIJZINGEN EN TIPS WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Pannen LET OP! Gebruik geen gietijzeren pannen, aardewerk, grillaccessoires of grillplaten.

NEDERLANDS WAARSCHUWING! Plaats één pan niet op twee branders. WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander, om morsen en letsel te voorkomen. LET OP! Zorg dat de bodems van de pannen niet dicht bij de bedieningsknop staan, anders wordt de bedieningsknop heet. LET OP! Zorg ervoor dat de handgrepen van pannen zich niet boven de voorrand van de kookplaat bevinden. LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

6.3 Praktische tips voor Hob²Hood Als u de kookplaat bedient met de functie: •

Bescherm het afzuigkappaneel tegen direct zonlicht. • Breng geen halogeenverlichting aan in het afzuigkappaneel. • Dek het bedieningspaneel van de afzuigkap niet af. • Onderbreek het signaal tussen de kookplaat en de afzuigkap niet (bijvoorbeeld met een hand, een handgreep van een pan of een grote pan). Zie de afbeelding. De afzuigkap in de afbeelding is slechts een voorbeeld.

LET OP! Vloeistoffen die tijdens het koken worden gemorst, kunnen ertoe leiden dat het glas breekt.

6.2 Diameters van kookgerei LET OP! Gebruik kookgerei met diameters geschikt voor de grootte van de branders. Brander

Diameter van kookgerei (mm)

Houd het venster om te verbinden met het infraroodsignaal van de Hob²Hood schoon. Andere op afstand bediende apparaten kunnen het signaal hinderen. Gebruik dergelijke apparaten niet in de buurt van de kookplaat terwijl Hob²Hood ingeschakeld is.

Afzuigkappen met de Hob²Hood functie Zie de consumentenwebsite voor de volledige reeks afzuigkappen die met

deze functie werken. De AEGafzuigkappen die met deze functie werken moeten het symbool hebben.

6.4 Voorgestelde recepten Voedselcategorieën

Pasta - rijst - andere graansoorten

Vis Maaltijden op basis van eieren

Snacks gekookt met pan

Champignon- en aard‐ appelsoep

Gehaktballen van rund‐ vlees

Gegratineerde runder‐ burger

Gebakken tonijnsteak

Champignons met krui‐ den

Caponata met groenten Meervoudige kroon

Bevroren spinazie met boter

Alle recepten voor ongeveer vier porties.

Gebruik voor een optimale delicate bereiding de sudderbrander.

De instellingen die in de kooktabel worden voorgesteld, dienen alleen als richtlijnen en moeten worden aangepast op basis van de rauwheid van het voedsel, het gewicht en de hoeveelheid ervan, alsook op basis van het type gas dat wordt gebruikt en het materiaal van het kookgerei dat wordt gebruikt om het gerecht te bereiden.

7. ONDERHOUD EN REINIGING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Algemene informatie • • • • • •

Reinig de kookplaat na elk gebruik. Reinig de kookplaat als alle lampjes uit zijn. De kookwekker kan geactiveerd blijven. Gebruik altijd kookgerei met een schone bodem. Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat. Was de onderdelen van roestvrij staal met water en droog ze vervolgens af met een zachte doek. Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat.

De aanwezigheid van water of andere vloeistoffen op het bedieningspaneel kan de kookplaatfuncties per ongeluk in- of uitschakelen. WAARSCHUWING! Gebruik geen messen, schrapers of gelijksoortige hulpmiddelen om het glazen oppervlak of de randen van de branders en het frame schoon te maken (indien van toepassing).

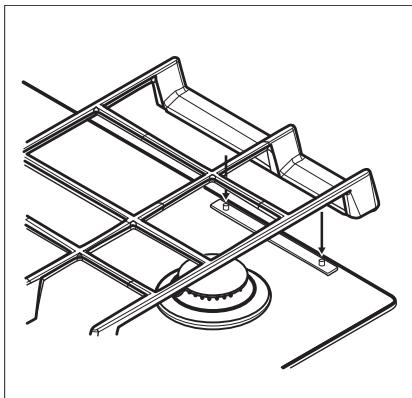

7.2 Pandragers De pandragers zijn niet vaatwasserbestendig. Deze moeten met de hand worden afgewassen. 1. Verwijder de pandragers om de kookplaat gemakkelijk te reinigen.

Wees voorzichtig bij het terugzetten van de pandragers om te voorkomen dat de kookplaat beschadigd raakt. 2. De emaillelaag kan soms ruwe randen hebben, dus wees voorzichtig bij het met de hand afwassen en afdrogen van de pandragers. Verwijder hardnekkige vlekken indien nodig met een pastareiniger. 3. Zorg er na het reinigen van de pandragers voor dat deze op de juiste plaats zijn teruggezet. 4. Om ervoor te zorgen dat de brander goed werkt, zorgt u ervoor dat de armen van de pandragers zijn uitgelijnd met het midden van de brander.

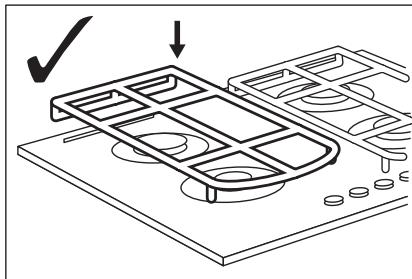

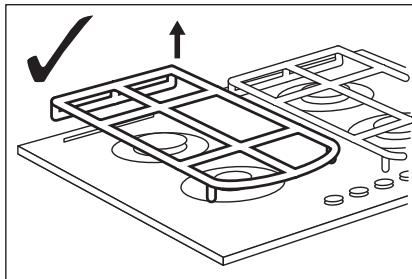

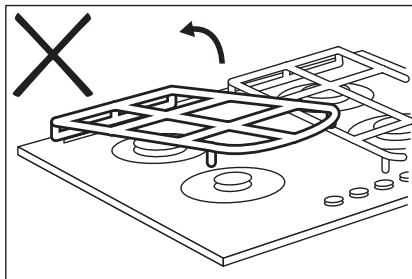

7.3 Verwijderen van de pannensteunen Om de pansteunen in de juiste positie te houden, zijn ze gemonteerd op metalen pennen die zich aan de achterkant van de kookplaat bevinden. Voor een betere reiniging kunnen pansteunen verwijderd worden van de kookplaat. Til de pannendragers horizontaal omhoog zoals aangegeven in de afbeelding. Til de pansteunen niet schuin op, omdat de metalen pennen zo worden belast. De pennen kunnen hierdoor beschadigd raken en breken.

De vorm van de pansteunen en de hoeveelheid branders kan verschillen bij andere modellen van het apparaat.

7.4 De kookplaat schoonmaken •

Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.

Was de geëmailleerde delen, deksels en kronen met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

7.5 Reinigen van de ontstekingsknop

moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

7.6 Periodiek onderhoud

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

8. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

8.1 Wat te doen als... Probleem

Er is geen vonk als je pro‐ beert de vonkontsteking te activeren.

De kookplaat is niet aange‐ sloten op een stopcontact of niet goed geïnstalleerd.

Controleer of de kookplaat goed aangesloten is op het lichtnet.

De zekering is doorgesla‐ gen.

Verzeker je ervan dat de ze‐ kering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neem je contact op met een erkende installateur.

De deksel en kroon van de brander zijn niet goed ge‐ plaatst.

Plaats de branderdeksel en de kroon op de juiste wijze.

De vlam dooft onmiddellijk na de ontsteking.

Het thermokoppel is niet vol‐ Houd na het ontsteken van doende opgewarmd. de vlam de knop ongeveer 10 seconden ingedrukt.

De vlamring is ongelijkmatig. De branderkroon is verstopt met voedselresten.

Zorg ervoor dat de injector niet geblokkeerd is en dat de branderkroon schoon is.

De helderheid van het bedie‐ De temperatuur van de plaat Laat de kookplaat afkoelen. ningspaneel wordt vermin‐ is hoog. Om een lange le‐ derd of schakelt uit. vensduur van het display te verzekeren wordt de helder‐ heid verlaagd, afhankelijk van de temperatuur van de kookplaat. Boven een be‐ paalde temperatuur schakelt het bedieningspaneel uit. Het controlelampje gaat branden nadat de kookplaat op de stroom is aangesloten of na een stroomonderbre‐ king.

Testen van controlelampje.

Raadpleeg "Installatie".

Hob²Hood-functie werkt niet. Je hebt het bedieningspa‐ neel afgedekt.

Verwijder het voorwerp van het bedieningspaneel.

Je kunt Hob²Hood en Kook‐ wekker niet inschakelen of bedienen.

Water of vetvlekken op het bedieningspaneel.

Reinig het bedieningspa‐ neel.

Het display toont "E t"

Draai de bedieningsknoppen dicht en wacht totdat het dis‐ play is uitgeschakeld of kop‐ pel het apparaat los om te‐ rug te keren naar de oor‐ spronkelijke stand.

verschijnt niet als de knoppen worden geopend.

De geselecteerde automati‐ sche modus is A0.

Raadpleeg “Dagelijks ge‐ bruik”.

8.2 Als u het probleem niet kunt oplossen... Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het apparaat wordt het bezoek van de

onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

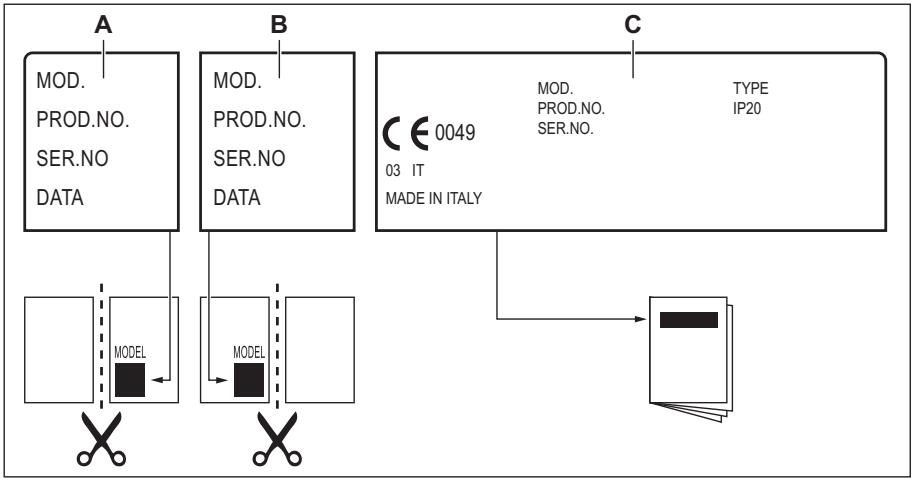

8.3 Labels meegeleverd in de zak met accessoires Bevestig de stickers zoals hieronder weergegeven:

03 IT MADE IN ITALY A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

9. TECHNISCHE GEGEVENS 9.1 Afmetingen kookplaat Breedte

9.4 Gasbranders voor AARDGAS G20/G25 20/25 mbar (BE) G20 20 mbar (LU)

9.5 Gasbranders voor LPG G30/G31 28-30/37 mbar

10. ENERGIEZUINIGHEID 10.1 Productinformatie volgens EU-richtlijn 66/2014 Modelidentificatie

56,2% van de pati‐ enten

Rechtsachter - Semi-snel

56,2% van de pati‐ enten

Centrum midden - Multikronen‐ brander

Linksvoor - Semi-snel

niet van toepas‐ sing

Energiezuinigheid voor de gas‐ kookplaat (EE gas hob)

EN 30-2-1: Huishoudelijke kookapparaten op gas - deel 2-1 : Energieverbruik Algemeen

10.2 Energie besparen • • • • • • •

Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst. Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat. Zet de pan in het midden van de brander. Warm alleen de hoeveelheid water op die u nodig heeft. Doe indien mogelijk altijd een deksel op de pan. Wanneer de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt. Gebruik indien mogelijk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

11. MILIEUBESCHERMING Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland
