Producttype	Inbouwoven
Merk	Zanussi
Model	ZOK35901XK
Afmetingen (B x H x D)	595 x 595 x 580 mm (schatting)
Netto gewicht	Ongeveer 35 kg (schatting)
Voeding	230 V ~ 50 Hz
Maximaal vermogen	3000 W (schatting)
Kookfuncties	Verlichting, Hetelucht, Boven- en onderwarmte, Onderwarmte, Grill, Grote grill, Intensieve hetelucht, Pizzafunctie, Reiniging met water, Ontdooien
Elektronische timer	Timer, Kooktijd, Einde kooktijd, Combinatie duur+einde
Veiligheid	Kinderslot, Deur gesloten vereist
Reiniging	Reinigingsfunctie met water (stoom), Uitneembare binnenglas
Meegeleverde accessoires	Rooster, Bakplaat (niet expliciet vermeld maar verondersteld)
Binnenverlichting	Vervangbare lamp bestand tegen 300 °C
Repareerbaarheid	Reserve lamp beschikbaar, Technische dienst Zanussi
Aantal niveaus	Meerdere geleiders
Installatietype	Inbouw
Certificeringen	Conform CE-richtlijnen (veiligheid, EMC)
Energieklasse	Niet gespecificeerd (schatting klasse A)
Nuttig volume	Ongeveer 70 L (schatting)
Kleur	RVS (schatting)

Veelgestelde vragen - ZOK35901XK ZANUSSI

Hoe stel ik de klok in op de oven ZOK35901XK?

Na aansluiting of stroomuitval knippert de klok op het display. Druk op de '+' of '-' knop om de klok in te stellen. Wacht 5 seconden: het lampje 'Klok' gaat uit en de klok wordt opgeslagen. Om later de klok te wijzigen, druk meerdere keren op de functiekeuzeknop tot het lampje 'Klok' knippert en stel dan in.

Wat moet ik doen als de oven niet aangaat?

Controleer de elektrische aansluiting, de zekeringen en de stroombegrenzer. Zorg ervoor dat de klok is ingesteld (de oven werkt alleen als de klok is ingesteld). Controleer de standen van de functie- en temperatuurkeuzeknoppen.

Hoe gebruik ik de reinigingsfunctie met water?

Verwijder alle accessoires. Plaats een absorberende spons (360x300 mm) gedrenkt in ongeveer 500 ml water met een paar druppels afwasmiddel op de bodem. Sluit de deur, selecteer de functie onderwarmte (symbool), stel de thermostaat in op 200°C. Programmeer een kooktijd van 4 minuten en vervolgens een timer van 21 minuten. Na het alarm, zet de oven uit en maak schoon.

Hoe vervang ik de ovenlamp?

Haal de stekker uit het stopcontact. Verwijder de chroomsteunen door de schroef (F) los te draaien. Verwijder de lens met een geschikt gereedschap. Vervang de lamp (moet bestand zijn tegen 300°C). Plaats de lens terug zonder kracht te zetten.

Hoe maak ik de binnenglas van de deur schoon?

Open de deur, trek het glas vanaf het onderste gedeelte (A) omhoog om het los te maken. Maak het glas en de binnenkant van de deur schoon. Plaats het glas terug door het in de bovenste groeven (B) te schuiven en de twee onderste steunen (D) vast te draaien terwijl u het glas naar binnen duwt (E).

Waarom komt er rook uit de oven bij het eerste gebruik?

Dat is normaal. Fabricatieresten branden weg. Verwarm de oven gedurende een uur op 200°C met de heteluchtfunctie of boven-/onderwarmte en ventileer de ruimte.

Hoe programmeer ik een automatische kooktijd met automatische uitschakeling?

Plaats het voedsel, selecteer de functie en de temperatuur. Druk meerdere keren op de functieknop tot 'Kooktijd' is geselecteerd. Gebruik '+' en '-' om de duur in te stellen. Wacht 5 seconden. U kunt ook 'Einde kooktijd' instellen voor het uitschakeltijdstip, of beide combineren.

Welke kookstanden zijn beschikbaar?

De standen omvatten: verlichting, hetelucht, boven- en onderwarmte, onderwarmte, grill, grote grill, intensieve hetelucht, pizzafunctie, reiniging met water en ontdooien (koude lucht).

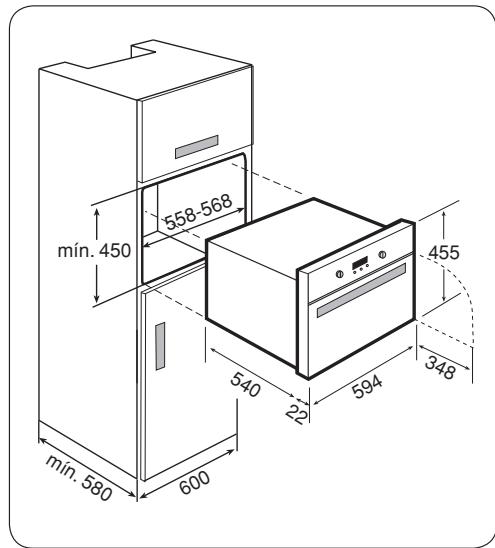

Hoe installeer ik de oven correct?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Zorg voor een inbouwruimte van minimaal 580 mm diepte. Volg de elektrische aansluiting (230 V, aarde). Klem de kabel niet. Bevestig de oven met de twee meegeleverde schroeven. Houd een opening van minimaal 2 mm tussen de oven en de zijkanten van de kast.

Wat moet ik doen als het display '12:00' toont?

Dat betekent dat de klok niet is ingesteld. Volg de procedure voor het instellen van de klok: druk op '+' of '-' om de juiste tijd in te voeren en wacht 5 seconden. De oven is dan klaar voor gebruik.

GEBRUIKSAANWIJZING ZOK35901XK ZANUSSI

EN User manual 2 FR Notice d'utilisation 18 DE Anwenderhandbuch 34 NL Gebruikershandleiding 50 ES Manual del usuario 66

GEBRUIKERSHANDLEIDING

Inbouwoven

Four intégré

Einbaubackofen

Inbouwoven

Horno integrado

Inhoud

Veiligheidsinformatie 2

Bedieningspaneel 3

Functies van de oven 5

Veiligheidsinformatie 50

Bedieningspaneel 51

Functies van de oven 53

Alvorens het eerste gebruik 54

Gebruik van de oven 54

Baktabellen 57

Reinigingsfunctie met water 60

Onderhoud en reiniging 61

Wat te doen als... 63

Onderhevig aan wijzigingen zonder voorafgaande kennisgeving

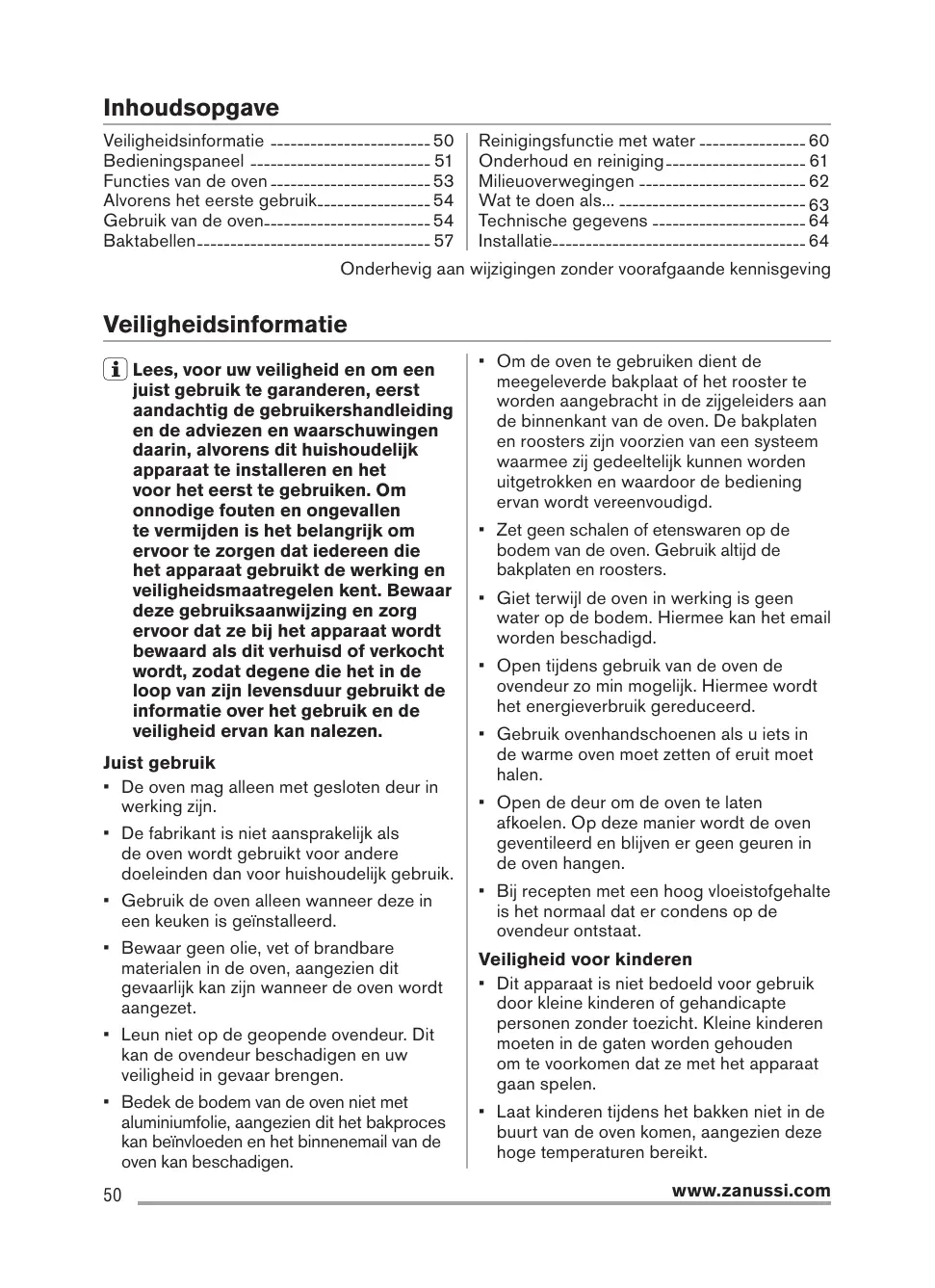

Veiligheidsinformatie

Lees, voor uw veiligheid en om een juist gebruik te garanderen, eerst aandachtig de gebruikershandleiding en de adviezen en waarschuwingen daarin, alvorens dit huishoudelijk apparaat te installeren en het voor het eerst te gebruiken. Om onnodige fouten en ongevallen te vermijden is het belangrijk om ervoor te zorgen dat iedereen die het apparaat gebruikt de werking en veiligheidsmaatregelen kent. Bewaar deze gebruiksaanwijzing en zorg ervoor dat ze bij het apparaat wordt bewaard als dit verhuisd of verkocht wordt, zodat degene die het in de loop van zijn levensduur gebruikt de informatie over het gebruik en de veiligheid ervan kan nalezen.

Juist gebruik

• De oven mag alleen met gesloten deur in werking worden gesteld.
• De fabrikant is niet aansprakelijk als de oven wordt gebruikt voor andere doeleinden dan voor huishoudelijk gebruik.
• Gebruik de oven alleen wanneer deze in een keuken is geïnstalleerd.
• Bewaar geen olie, vet of brandbare materialen in de oven, aangezien dit gevaarlijk kan zijn wanneer de oven wordt aangezet.
• Leun niet op de geopende ovendeur. Dit kan de ovendeur beschadigen en uw veiligheid in gevaar brengen.
• Bedek de bodem van de oven niet met aluminiumfolie, aangezien dit het bakproces kan beïnvloeden en het binnenemail van de oven kan beschadigen.
• Om de oven te gebruiken dient de meegeleverde bakplaat of het rooster te worden aangebracht in de zijgeleiders aan de binnenkant van de oven. De bakplaten en roosters zijn voorzien van een systeem waarmee ze gedeeltelijk kunnen worden uitgetrokken en waardoor de bediening ervan wordt vereenvoudigd.
• Zet geen schalen of etenswaren op de bodem van de oven. Gebruik altijd de bakplaten en roosters.
• Giet terwijl de oven in werking is geen water op de bodem. Hiermee kan het email worden beschadigd.
• Open tijdens gebruik van de oven de ovendeur zo min mogelijk. Hiermee wordt het energieverbruik gereduceerd.
• Gebruik ovenhandschoenen als u iets in de warme oven moet zetten of eruit moet halen.
• Open de deur om de oven te laten afkoelen. Op deze manier wordt de oven geventileerd en blijven er geen geuren in de oven hangen.
• Bij recepten met een hoog vloeistofgehalte is het normaal dat er condens op de ovendeur ontstaat.

Veiligheid voor kinderen

• Dit apparaat is niet bedoeld voor gebruik door kleine kinderen of gehandicapte personen zonder toezicht. Kleine kinderen moeten in de gaten worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.
• Laat kinderen tijdens het bakken niet in de buurt van de oven komen, aangezien deze hoge temperaturen bereikt.

Installatie

• Controleer of de oven tijdens het transport niet is beschadigd. Sluit nooit een beschadigd huishoudelijk apparaat aan. Als uw oven beschadigd is, neem dan contact op met de leverancier.
• Verwijder de verpakking alvorens het apparaat te gebruiken.
• Alle elektrische aansluitingen die nodig zijn voor het installeren van dit huishoudelijke apparaat dienen door een gekwalificeerde en bevoegde persoon te worden uitgevoerd.
• Om veiligheidsredenen mogen de eigenschappen van dit product niet worden gewijzigd.
• Gebruik de oven niet als de stroomkabel is beschadigd of wanneer het bedieningspaneel, de bovenkant of onderkant zijn beschadigd. Neem contact op met uw plaatselijke technische dienst om risico's te voorkomen.
• Boor geen gaten in de zijkanten van de oven om schade aan de hydraulische en elektrische onderdelen te voorkomen.

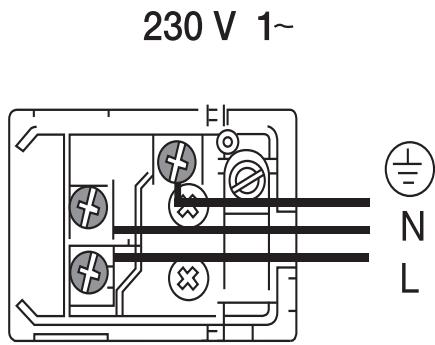

! Opgelet! Voor de elektrische aansluiting dienen de aanwijzingen uit de desbetreffende paragrafen aandachtig in acht genomen te worden.

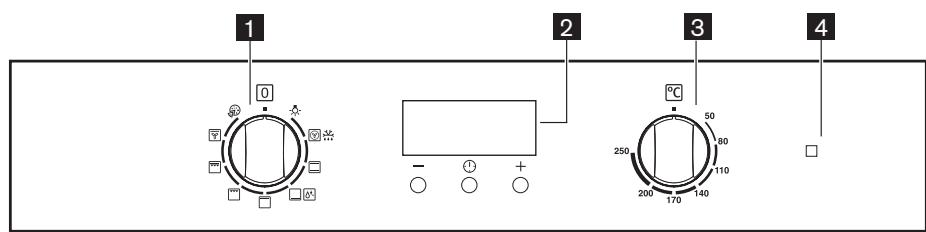

Bedieningspaneel

1 Functieschakelaar van de oven 2 Elektronische klok 3 Temperatuurschakelaar 4 Verwarmingsindicatie 5 Functieknoppen 6 Controlelampjes 7 Display.

i De oven werkt alleen als de tijd van de dag is ingesteld.

De oven kan echter ook zonder enige programmering worden gebruikt.

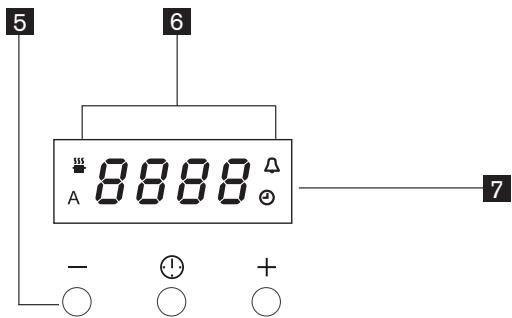

Functieknuppen
Functieselectieknop ⊕	Druk deze knop in om de functie van de klok te selecteren. Het respectieve lampje gaat knipperen.
Verminderingsknop —	Druk deze knop in om deijd die op het scherm verschijnt te verminderen.
Vermeerderingsknop +	Druk deze knop in om deijd die op het scherm verschijnt te vermeerderen.

Controleampjes
Baktijd	Het lampje gaat branden wanner de baktijd wordt geprogrammeerd en begint te knipperen wanner diearend is bereikt.
Beeindig van het bakproces	Het lampje gaat branden wanner de beeindig ing van het bakproces wordt geprogrammeerd en begint te knipperen wanner diearend is bereikt.
Kookwekker	Dit gaat branden wanner de kookwekker aufaat.
Tijd van de dag	Knippert wanner dearend van de dag wordt ingesteld.
Off 0
Verlichting 1
Hete lucht / Koude-lucht-circulatie 2	Met temperatuurinstelling, om te bakken, te braden, of op meerdere niveaus te werkken. Zonder temperatuurinstelling, om behoedzaam te ontdooien en af te koelen.
Boven- / onderwarmte 3	Voorverwarmen, bakken en braden op één niveau.
Onderwarmte / Reinigins met water 4	Voorbakken van zeer vochtting gebak. Reinigungsfunctie met water
Bovenwarmte 5	Gratineren
Grill 6	Grillen vankleine hoeveelheden, de stukken vlees in het midden van het braadrooster leggen.
Grill voor große oppervlaktes 7	Grillen van groe hoeveelheden, bijv. Steaks, vis en worstjes, maar ook om toast en overscholtes te gratineren.
Intensief-hetelucht 8	Bakken vanplaatgebak met droog beleg (bijv. Kruimelkoek), intensief braden van groot gebraad en groot bevogelte, zoals gans en kalkoen.
Pizzastand 9	Bakken van brood, pizza en vochtig gebak.

Opgelet! Bij gebruik van de grill, de dubbele grill of de dubbele grill en ventilator moet de ovendeur gesloten blijven.

Lees deze gebruiksaanwijzing aandachtig om de beste resultaten met uw oven te bereiken.

Als resultaat van het productieproces kunnen er vetresten of andere stoffen achter zijn gebleven. Ga als volgt te werk om ze te verwijderen:

• Verwijder de verpakking, met inbegrip van de plastic bescherming, als die er is.
• Zet de oven een uur lang op functie of op 200°C . Raadpleeg hiervoor

het bij deze handleiding ingesloten gegevensblad.

• Open de deur om de oven te laten afkoelen. Op deze manier worden de oven geventileerd en blijven er geen geuren in de oven hangen. Maak de oven en de accessoires, nadat deze zijn afgekoeld, schoon.

Tijdens het eerste gebruik kunnen er geuren en rook ontstaan. Daarom moet de keuken goed worden geventileerd.

Gebruik van de oven

Als de stroomtoevoer wordt onderbroken, worden alle instellingen (tijd van de dag, programma-instellingen of lopende programmering) gewist. Wanneer de stroomtoevoer wordt hersteld, knipperen de nummers op het scherm en de klok/timer moet opnieuw worden ingesteld.

Instellen van de tijd van de dag

Het controlelampje "Tijd van de dag" op het scherm knippert wanneer de oven op het stroomnet wordt aangesloten, of na een onderbreking van de stroomtoevoer.

Voor het instellen van de juiste tijd van de dag:

1. Druk op knop "+" of "-". 2. Na afloop van het instellen 5 seconden wachten: het controlelampje "Tijd van de dag" gaat uit en op het scherm wordt de ingestelde tijd weergegeven. Het apparaat is klaar voor gebruik.

Voor het opnieuw instellen van de juiste tijd van de dag:

1. Druk knop ① meerdere keren in om de functie "Tijd van de dag" te selecteren. Het respectieve controlelampje gaat knipperen. Ga daarna op dezelfde manier als hiervoor beschreven is verder. De tijd van de dag kan pas opnieuw ingesteld worden als geen automatische functie is ingesteld (baktijd of eind van het bakproces → ).

Handmatige werking

Nadat de klok is gelijkgezet, is uw oven klaar voor gebruik. Selecteer een temperatuur en bakfunctie.

1. Selecteer een temperatuur.

2. Selecteer een bakfunctie.

Om de oven uit te zetten, de knoppen op stand O zetten.

Verwarmingsindicatie

De verwarmingsindicatie op het bedieningspaneel brandt tijdens het opwarmen en dooft UIT zodra de ingestelde temperatuur is bereikt. Ze licht ook op tijdens het werken, als de oven bijwarmt om de gewenste temperatuur te houden.

Baktijd 555

Met deze functie gaat de oven automatisch uit na afloop van de geprogrammeerde baktijd. Plaats de etenswaren in de oven, selecteer een bakfungtie en stel de baktemperatuur in. Druk knop ➀ meerere keren in om de functie “Baktijd” te selecteren. Het respectieve controelampje 555 gaat knipperen. Gaervolgens als volgt te werk: Om de tijd in te stellen: 1. Druk op knop “+” o “-”. 2. Na afloop van de instellingen 5 seconden wachten: het controelampje “Baktijd” gaat branden en op het scherm worden de tijd van de dag weergegeven. 3. Wonneer de baktijd voor bij is, gaat de oven automatisch uit en is een geluidsalarm te horen. Tegelijkertijd begint het controelampje te knipperen. Zet de functie van de oven en de contrôleknop van de thermostataat op nul. Druk op wat voor knop dan ook om het geluidsalarm uit te schakelen. OPMERKING: bij het uitschakelen van het geluidsalarm gaat de oven waar aan de handmatige modus en als de functie van de oven en de knop van de thermostataat Niet op nul worden gezet, begint de oven opnieuw op te warmen. Om de tijd te annuleren: 1. Druk knop ➁meerere keren in om de functie “Baktijd” te selecteren. Het respectieve controelampje gaat knipperen en op het scherm verschijnt de resterende baktijd. 2. Druk op knop “—” totdat het scherm “0:00” weergeeft. Na 5 seconden gaat het controelampje uit en worden op het scherm waer de tijd van de dag weergegeven.

Functions van de elektronische programmeinrichting
Beëindiging van het bakprocesA	Met deze functie worden de oven automatisch uitgeschakeld nadat de geprogrammeerdeijd voor de beëindiging van de baktijd is bereikt. Plaats de etenswaren in de oven, selecteer een bakfunctie en stel de baktemperatuur in. Druk knop ➀ meerdere keren in om de functie “Beëindiging van het bakproces” te selecteren. Het respectieve controleampje ➔ begint te knipperen. Ga verrolgens als volgt te werk: Voor het instellen van deijd voor de beëindiging van het bakproces: 1. Druk op knop “+” of “-”. 2. Na afloop van de instelleningen 5 seconden wachten: het controleampje “Beëindiging van het bakproces”Ga branden en op het scherm verschijnt waar deijd van de dag. 3. Wanner de baktijd voor bij is, gaat de oven automatisch uit en is een geluidsalarm te horen. Tegelijkkertijd begint het controleampje te knipperen. Zet de functie van de oven en de contrôleknop van de thermostat op nul. Druk op wat voor knop dan ook om het geluidsalarm uit te schaken.
Functies van de elektronische programmeerinrichting
Beeindig van het bakproces A	OPMERKING: bij het uitschaken van het geluidsalarm gaat de oven waar aan de handmatige modus en als de functie van de oven en de knop van de thermostat een nop nul worden gezet, begint de oven opnieuw op te warmen. Voor het annuleren van de tijd voor de beeindig van het bakproces: 1. Druk knop ➀ meerdeKaren in om de functie "Beeindig van het bakproces" te selecteren. Het respectieve controleampje gaat knipperen en op het scherm verschijnt de geprogrammeerde eindhoven van het bakproces. 2. Druk op knop "─" totdat het scherm de juiste tijd van de dag weergeeft. De programmeerinrichting zendt een pieptoonuit en het controleampje gaatuit.
Gecombineerde baktijd en beeindig van het bakproces	De functies "Baktijd" en "Beeindig van het bakproces"{kennen tegelijkkruitijd gebruikt worden, zodat de oven automatisch aan- en uitgaat. 1. Stel de baktijd met de functie ➁ in (pas de in de desbeteffende paragraaf omschreiben instellingen toe). Druk verzolgens op de knop : het schermit toont de geprogrammeerde instellenen. 2. Stel de tijd voor de beeindig van het bakproces met de functie "Beeindig van het bakproces" in (pas de in de desbeteffende paragraaf omschreiben instellenen toe). Het controleampje gaat branden en op het scherm wordt wee ter tijd van de dag weergegeven. De oven gaat aan en uit in overeenstemming met de verrichte programmering.
Functies van de elektronische programmeerinrichting
Kookwekker Σ	Het alarm van de kookwekker gaat af na afloop van de ingestelde tijd, maar de OVEN BLIJFT INGESCHAKELD als deze in werkung is. Om de kookwekker in te stellen: 1. Druk knop ➂meerdeKaren in om de functie "Kookwekker" te selecteren. Het respectieve controleampje gaat knipperen. 2. Druk verzolgens op knop "＋" of "─" (maximaal: 2 uur en 30 minutes). 3. Na afloop van de instellenen 5 seconden wachten: het controleampje "Kookwekker" gaat branden. 4. Na afloop van de ingestelde tijd begint het controleampje te knipperen en gaat een geluidsalarm af. Druk op wat voor knop dan ook om het geluidsalarm uit te schaken. Om de kookwekker te annuleren: 1. Druk de knop meerdeKaren in om de functie "Kookwekker" te selecteren. Het respectieve controleampje gaat knipperen en op het scherm worden de resterende tijd weergegeven. 2. Druk op knop "─" totdat het scherm "0:00" weergeeft. Na 5 seconden gaat het controleampje uit en wordt op het scherm waer de tijd van de dag weergegeven.

De baktabellen tonen voorbeelden van bij benadering aangegeven baktemperaturen en -tijden. De bakwijze is afhankelijk van het

model. Voor de beste resultaten raden wij aan om de oven tien minuten met de functie voor te verwarmen.

VOORGERECHTEN	Gewicht (Kg)	Positie van de bakplaat	Bakfungtie	Temperatuur (°C)	Tijd (min)	Schaal
Rijst uit de oven	1,0	Laag		180-200	25-30	Ondiepe bakplaat
				170-190	20-25
Pastei	1,2	Midden		170-190	45-50	Bakplaat
				160-180	30-35
Bladerdeeg met groenten	1,0	Midden		190-210	25-30	Ondiepe bakplaat
		Laag		170-190	35-40
Groentetaart	1,0	Midden		190-210	55-60	Ondiepe bakplaat
				170-190	45-50
Gepofte aardappels	1,0	Laag		180-200	55-60	Bakplaat
				180-200	40-45
Pizza	0,6	Midden		190-210	15-20	Rooster
				170-190	10-15
Quiche	0,8	Midden		180-200	40-45	Quichevorm
				170-190	40-45
Gevulde tomaten	0,8	Midden		170-190	10-12	Bakplaat
				160-180	10-12
Lasagne	1,0	Midden		180-200	8-10	Ondiepe bakplaat
VLEESGERECHTEN	Gewicht (Kg)	Positie van de bakplaat	Bakfungtie	Temperatuur (°C)	Tijd (min)	Schaal
Speenvarken	1,4	Midden		190-210	70-75	Bakplaat
				170-190	70-75
Konijn	1,2	Midden		180-200	55-60	Bakplaat
				170-190	30-35
Lamsvlees	1,0	Midden		190-210	50-55	Bakplaat
				180-200	50-55
Varkensfilet	0,6	Midden		170-190	35-40	Bakplaat
				170-190	40-45
VLEESGERECHTEN	Gewicht (Kg)	Positie van de bakplaat	Bakfunctie	Temperatuur (°C)	Tijd (min)	Schaal
Kip	1,2	Laag		190-210	50-55	Bakplaat
				170-190	45-50
Rosbief	0,6	Midden		190-210	30-35	Bakplaat
				190-210	30-35
Haas in bladerdeeg	1,0	Midden		180-200	35-40	Bakplaat
				160-180	30-35
Vleesspiezen	0,3	Hoog		180-200	10-12	Rooster
Worstjes	0,6	Hoog		190-210	10-15	Rooster

VIS	Gewicht (Kg)	Positie van de bakplaat	Bakfunctie	Temperatuur (°C)	Tijd (min)	Schaal
Zeebrasem	1,0	Midden	□	180-200	25-30	Bakplaat
			□	170-190	20-25
Met zout bereide goudbrasem	1,0	Midden	□	190-210	25-30	Bakplaat
			□	180-200	25-30
Tong	1,0	Midden	□	170-190	15-20	Bakplaat
			□	160-180	10-15
Zeebaars	1,0	Midden	□	190-210	20-25	Bakplaat
			□	180-200	10-15
Heek	1,1	Midden	□	190-210	25-30	Bakplaat
			□	180-200	20-25
Vistaart	1,1	Midden	□	190-210	60-65	Ovenschotel
			□	190-210	60-65
Zalm in papillot	1,0	Midden	□	180-200	20-25	Bakplaat
Forel	1,1	Midden	□	190-210	20-25	Bakplaat
			□	180-200	15-20
Sardientjes	1,0	Hoog	□	170-190	15-20	Rooster
Sardinen	1,0	Hoog	□	180-200	10-15	Rooster
ZOETE SPIJZEN EN NAGERECHTEN	Gewicht (Kg)	Positie van de bakplaat	Bakfungtie	Temperatuur (℃)	Tijd (min)	Schaal
Cake	0,5	Midden		150-170	35-40	Taartvorm
				160-180	30-35
Boomstam	0,5	Midden		170-190	10-15	Bakplaat
				160-180	10-15
Pudding	0,8	Midden		160-180	55-60	Broodvorm
				150-170	50-55
Koekjes	1,0	Midden		160-180	20-25	Bakplaat
				150-170	20-25
Vol-au-vents	0,3	Midden		170-190	20-25	Bakplaat
				160-180	15-20
Cakejes	0,7	Midden		160-180	20-25	Bakplaat
				160-180	20-25
Gestoofde appels	0,5	Midden		180-200	30-35	Bakplaat
				170-190	20-25
Schuiimtaart	0,35	Midden		100-120	70-75	Bakplaat
				100-120	60-65
Gestoofde bananen	0,5	Midden		180-200	20-25	Ovenschotel
				170-190	15-20
Plumcake	0,6	Midden		170-190	55-60	Taartvorm
				160-180	50-55
Appeltaart	0,8	Midden		170-190	45-50	Bakplaat
				160-180	40-45
Kaastaart	0,8	Midden		180-200	40-45	Vorm voor kaastaart
				170-190	40-45

Informatie over de reinigingsfunctie

Om een goede werking te garanderen dient dit apparaat regelmatig te worden schoongemaakt om te voorkomen dat er voedselresten of vet in achterblijven. Met deze functie wordt het gemakkelijker en comfortabeler gereinigd.

Werking

Met behulp van warmte, stoom en een paar druppels afwasmiddel worden de voedselresten voldoende losgeweekt om gemakkelijk te kunnen worden verwijderd zonder dat het email hoeft te worden schoongeboend. Het symbool is een speciale warmte-instelling die is ontworpen voor dit type reiniging.

Gebruiksaanwijzing

• Verwijder alle accessoires uit de oven alvorens deze functie te gebruiken.
• Giet ongeveer 500 ml water met een paar druppels afwasmiddel op een grote absorberende spons (aanbevolen grootte: 360 x 300 mm), die u op de bodem van de oven dient te leggen. Als de oven van binnen erg vies is, laat hem dan een tijdje goed doordrenken met de oplossing alvorens de functie in werking te stellen.
• Sluit de ovendeur en selecteer de functie aan de onderkant van de oven. Stel de controleknop van de thermostaat op 200 °C in.

Stel het baktijdprogramma op 4 minuten in door de functieknoppen van de elektronische klok in werking te stellen. De oventemperatuur neemt toe. - Stel het kookwekeralarm op 21 minuten in door de functieknoppen van de elektronische klok in werking te stellen. - Na 4 minuten gaat een geluidsalarm af en gaat de oven automatisch UIT. - Zet de functie van de oven en de controleknop van de thermostaat op nul.

Druk op wat voor knop dan ook om het geluidsalarm uit te schakelen.

• De reinigingscyclus duurt 21 minuten. Er gaat na afloop een alarm af.
• Wanneer het reinigingsproces is voltooid, schakelt u het apparaat UIT.
• Gebruik de grote absorberende spons om het overtollige water UIT de oven te halen.
• Nu kunt u de binnenkant van de oven met warm zeepwater en een zachte plastic borstel, een doek, een spons of een ander niet schurend werktuig schoonmaken.
• Gebruik voor hardnekkig vuil een speciale spatel (bijv. een spatel voor glaskeramiek). Maak de binnenkant met veel schoon water en een doek schoon. Maak hem vervolgens met een zachte, droge doek droog. Zorg ervoor dat u het apparaat binnenin en rondom, met name de pakkingen van de deur, goed schoonmaakt en afdroogt.

! Opgelet! Alvorens wat voor werk dan ook uit te voeren dient de stroomtoevoer van het apparaat te worden afgesloten.

Reiniging van de binnenkant van de oven

Maak de binnenkant van de oven schoon om vet- en voedselresten te verwijderen, aangezien deze rook en geuren kunnen afscheiden of vlekken kunnen veroorzaken. Maak de oven afgekoeld schoon en gebruik voor geëmailleerde oppervlakken (bijvoorbeeld de bodem van de oven) een nylon borstel of een spons met lauwwarm zeepwater. Als u speciale ovenreinigers gebruikt, breng deze dan alleen aan op de geëmailleerde oppervlakken en volg de aanwijzingen van de fabrikant op. ! Opgelet: Maak de binnenkant van de oven Niet met stoom- of hogedrukreinigers schoon. Gebruik evenmin metalen schuursponsen of materialen die het email kunnen krassen.

Reiniging van de buitenkant van de oven en van de accessoires

Maak de buitenkant van de oven en de accessoires met lauwarm zeepwater of met een zacht reinigingsmiddel schoon.

Opgelet Gebruik geen metalen schuursponsen of reinigingspoeders die het email kunnen krassen. Wees voorzichtig met roestvrij stalen oppervlakken en gebruik hiervoor sponzen of doeken die Niet krassen. Probeer geen knoppen te verwijderen om de buitenkant van de oven schoon te maken, want hiervoor moet de oven eerst UIT de keuken worden gehaald.

Reiniging van het binnenglas van de ovendeur

! Opgelet Wees voorzichtig: de ovendeur gaat zich wanneer het binnenglas wordt verwijderd.

1. Open de ovendeur.

2. Trek van de onderkant (A) het glas omhoog.

3. Het binnenglas komt vrij. Verwijder het.

4. Maak het binnenglas en de binnenkant van de ovendeur schoon.

5. Breng de steunen van het binnenglas via de gleuven aan de bovenkant van de ovendeur (B) aan.

6. Breng het glas in de ovendeur (C) aan.

7. Het glas wordt vastgezet aan de ovendeur door de twee onderste steunen (D) aan te drukken terwijl het glas in de deur (E) wordt geduwd.

Het lampje van de oven verwisselen

! Opgelet: zorg er eerst voor dat de oven van het elektriciteitsnet wordt afgesloten alvorens de lamp te verwisselen.

1. Verwijder de verchroomde steunen door de schroef (F) los te draaien.

2. Maak het glas van de lampfitting los met behulp van geschikt gereedschap. Verwissel het lampje.

3. Monteer opnieuw het glas en zorg ervoor dat het zonder te forceren in de goede positie komt te zitten.

Het vervangingslampje dient temperaturen tot 300°C te kunnen verdragen. Deze lampjes kunnen besteld worden bij de Technische Dienst van Zanussi.

Milieuoverwegingen

Het symbool op het product of op de verpakking geeft aan dat dit product niet kan worden behandeld als huishoudelijk afval. Het moet naar een ophaalpunt voor het recyclen van elektrische en elektronische apparatuur worden gebracht. Als dit product op juiste wijze wordt verwijderd, helpt u mogelijke negatieve gevolgen voor het milieu en de gezondheid van de mens door een eventuele onjuiste behandeling van het afval

voorkomen. Neem alstublieft contact op met uw gemeente, uw vuilophaaldienst of de winkel waar u dit product heeft gekocht.

Milieuvriendelijke verpakking

De verpakkingsmaterialen zijn volledig recyclebaar en kunnen opnieuw worden gebruikt. Raadpleeg de plaatselijke autoriteiten inzake de normen voor de verwijdering van dit materiaal.

Als het huishoudelijke apparaat niet goed werkt, kijk dan het volgende na alvorens contact op te nemen met de Technische Dienst van Electrolux.

Probleem	Oplossing
De oven werkt nicht.	Controler de aansluiting op het elektriciteitsnet. Controler de zekeringen en de stroombegrenzer van de installation. Controler of de klok in de handmatige of geprogrammeerde functie staat. Controler de stand van de functie- en temperatuurschakelaar.
Het binnenlicht van de oven werkt nicht.	Verwissel het lampje.
Er komt rook uit de oven wanner deze in werkking is.	Controler of het is geënstalleerd zoals is aangegeven in de gebruiksaanwijzing. Dat is normala wanner u de oven voor de eerste koer gebruikt. Maak de oven regelmatig schoon. Verminder de hoeveelheid vet of olie van de bakplaat. Gebruik geen hogere temperatuur dan de in de baktabellen aangeduide temperatuur.
De gewenste bakresultaten worden nicht bereikt.	Raadpleeg de baktabellen om te leren hoe u de oven要去 gebruiken.
De stoorn en condens verzamelen zich in de etenswaren en in de oven.	Wanner het vereidingsproces is afgelopen, maar dan de bakplaten Niet longer dan 15-20 minutes in de oven staan.
De ventilator van de oven maakt lawaai.	Controler of de bakplaat en de etenswaren nicht trillend in aanraking komen met het中断paneel van de oven.
Het scherm toont “12:00”.	Stel deijd van de dag in (zie paragraaf “Instellen van deijd van de dag”).

Opgelet: Als het probleem ondanks deze adviezen aanhoudt, neem dan contact op met de Technische Dienst.

Technische gegevens

Als het apparaat niet werkt, neem dan contact op met de Technische Dienst en geef naast het probleem de onderstaande gegevens door:

1. Serienummer (S-No)
2. Model van het apparaat (Model) 3. Productnummer (PNC)

U vindt deze informatie op het gegevensplaatje aan de onderkant van de oven wanneer de deur geopend is. Het apparaat dat u heeft gekocht voldoet aan de Europese richtlijnen inzake veiligheid bij gebruik van elektrisch materiaal (73/23/EEG) en elektromagnetische compatibiliteit (89/336/EEG).

Installatie

Deze informatie is bestemd voor de installateur, de verantwoordelijke persoon voor de montage en de elektrische aansluiting. Als u de oven installeert, stelt de fabrikant zich niet aansprakelijk voor mogelijke schade.

De installatie mag alleen worden verricht door een gekwalificeerde elektricien die de voor de installatie geldende normen in acht moet nemen.

Vóór de installatie. Opmerkingen

• Trek, om de oven uit te pakken, aan het lipje aan de onderkant van de doos.
• Er is een opening in de keuken nodig met de afmetingen die in de afbeelding worden getoond en met een minimale diepte van 580 mm. (Zie de afbeelding op bladzijde 18 waarop de plaatsing van de oven wordt omschreven).
• Om de multifunctionele oven op zijn plaat aan te brengen, mag de achterkant van het meubel geen uitsteeksels hebben (versterkingen, buizen, stopcontacten, etc.).
• De voor de plastic afdekking van het keukenmeubel gebruikte plankmiddel moet temperaturen van meer dan 85°C kunnen verdragen.

Stroomaansluiting. Wettelijke eisen

De installateur dient te controleren of:

• De netspanning en netfrequentie overeenkomen met de op het gegevensplaatje aangeduide spanning en frequentie.
• De elektrische aansluiting het op het gegevensplaatje aangeduide maximale vermogen kan verdragen.
• Het aansluitschema wordt in de onderstaande figuur getoond:

3 × 1,5 mm² T 150

• De elektrische aansluiting beschikt conform de geldige wetgeving over de juiste aarding.
• De aansluiting dient te worden verricht met een meerpolige schakelaar met een voor de stroom die deze moet verdragen geschikte grootte. U dient een minimale afstand van 3 mm tussen de contacten aan te houden, zodat het apparaat in geval van nood, reiniging of verwisseling kan worden afgesloten.
• De aardkabel mag onder geen beding door deze schakelaar lopen.
• Na de elektriciteit te hebben aangesloten, moet gecontroleerd worden of alle elektrische onderdelen van de oven functioneren.

Oveninstallatie

Voor alle ovens en na de elektrische aansluiting geldt:

1 Breng de oven voorzichtig in het keukenmeubel aan zonder de kabel te klemmen. 2 Maak de oven d.m.v. de twee meegeleverde schroeven aan het keukenmeubel vast. Draai ze in de gaten die zichtbaar zijn als de ovendeur open is. 3 Zorg ervoor dat de ovenkast niet in aanraking komt met de zijkanten van het keukenmeubel en dat er minstens een ruimte van 2 mm tussen beiden is.
