GEBRUIKSAANWIJZING DPG 16B1 A - DPG 16B1 A K INDESIT

Gebruiksaanwijzing AFWASAUTOMAAT - Inhoud

Gebruiksaanwijzingen, 1 Voorzorgsmaatregelen en advies, 5-6-7 Productkaart, 11 Service, 12 Installatie, 46-47 Beschrijving van het apparaat, 48 Onthardingszout en glansmiddel, 49 Het laden van de rekken, 50-51 Vaatwasmiddel en gebruik van de afwasautomaat, 52 Programma’s, 53 Speciale programma’s en opties, 54 Onderhoud en verzorging, 55 Storingen en oplossingen, 56

• Sieht Ihr Stromliefervertrag Billigstromzeiten vor, empfiehlt sich, das Gerät in diesen Zeiten in Betrieb zu setzen. Die Option Verzögerter Start kann dabei helfen, die Spülgänge entsprechend zu organisieren (sofern verfügbar – siehe Sonderprogramme und Optionen).

NL Voorzorgsmaatregelen en advies HET apparaat is ontworpen en gebouwd o v e r e e n k o m s t ig d e in t e r n a t ion a l e veiligheidsnormen. Deze aanwijzingen zijn geschreven om veiligheidsredenen en moeten zorgvuldig worden doorgenomen. Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren. 5

Lees de aanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Dit apparaat is ontworpen voor huishoudelijk gebruik of gelijksoortige toepassingen, bijvoorbeeld: - boerderijen; - gebruik door klanten in hotels, motels en andersoortige verblijfsmogelijkheden; - bed and breakfasts. Haal het apparaat uit de verpakking en controleer dat het geen schade heeft geleden tijdens het transport. Als het apparaat beschadigd is, moet u het niet aansluiten maar de dealer inschakelen.

• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorisch of mentaal vermogen, ofwel personen die geen ervaring hebben of de nodige kennis, mits zij onder strikt toezicht staan van een persoon die verantwoordelijk is voor hen, ofwel nadat zij de nodige instructies hebben gekregen betreffende het veilig gebruik van het apparaat en zij begrijpen wat de gevaren zijn die ermee verbonden zijn. • Kinderen mogen niet met het apparaat spelen. • De reiniging en het onderhoud van het apparaat moeten door de gebruiker worden uitgevoerd. Deze twee handelingen dienen niet te worden uitgevoerd door kinderen zonder toezicht. • Dit apparaat is ontwikkeld voor nietprofessioneel gebruik binnenshuis. • Dit apparaat moet worden gebruikt voor het wassen van huishoudelijke vaat en volgens de aanwijzingen die terug zijn te vinden in dit boekje. • De afwasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet in overdekte toestand. Het is zeer gevaarlijk hem bloot te stellen aan regen en onweer. • Raak de afwasautomaat niet blootsvoets aan. • Haal de stekker niet uit het stopcontact door eraan te trekken, maar door hem beet te pakken. • Aan het eind van iedere cyclus en voordat u de afwasautomaat reinigt of onderhoud uitvoert, moet u de waterkraan afsluiten en de stekker uit het stopcontact halen. 6

• Het maximale aantal couverts wordt aangegeven in de productfiche. • Bij een storing mag u in geen geval aan de interne mechanismen sleutelen om een reparatie trachten uit te voeren. • Leun niet tegen de open deur aan en ga er niet op zitten. Het apparaat zou om kunnenvallen. • De deur dient niet in openstaande stand gelaten te worden omdat men erover zou kunnen struikelen. • Houd het was- en glansmiddel buiten het bereik van kinderen. • Het verpakkingsmateriaal is geen speelgoed voor kinderen. • Messen en gebruiksvoorwerpen met scherpe randen moeten in de bestekkorf worden geplaatst met de punt/het lemmet naar beneden toe gericht of in horizontale stand op de opklaprekjes of in de besteklade/het derde rek bij modellen waar dit voorkomt. • Het apparaat dient op de waterleiding te worden aangesloten m.b.v. de nieuwe toevoerbuis. De oude toevoerbuis mag niet meer worden gebruikt. Als de vaatwasser vrijstaand is, moet de achterzijde tegen een muur worden geplaatst.

• Houd u aan de lokale normen, zodat het verpakkingsmateriaal kan worden hergebruikt. • De Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA) voorziet dat elektrische apparaten niet met het gewone huisvuil mogen worden meegegeven. Afgedankte apparaten moeten gescheiden worden ingezameld om het recyclen en herwinnen van de gebruikte materialen te optimaliseren en potentiële schade voor de gezondheid en het milieu te voorkomen. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dit product gescheiden in te zamelen. Voor meer informatie betreffende het verwijderen van elektronische apparatuur kan de consument zich wenden tot de gemeentelijke reinigingsdienst of de verkoper.

• Start de afwasautomaat alleen als hij volgeladen is. Als u moet wachten totdat de

احتفظ بدليل التعليمات هذا في مكان آمن لمراجعته في المستقبل .إذا تم بيع الجهاز ،أو منحه للغير أو نقله ،الرجاء التأكد من أن دليل التعليمات مرفق بالجهاز.

gebruiken (waar beschikbaar - zie Programma’s). • Selecteer een geschikt programma voor het type vaat en het soort vuil door de Programmatabel te raadplegen: - voor een gemiddeld vuile vaat gebruikt u het programma Eco, dat een laag energie;en waterverbruik garandeert - als u een kleine vaat heeft, activeert u de optie Halve lading (waar beschikbaar - zie

Energiebesparing en respect voor het milieu

يجب عدم تشغيل هذا الجهاز بواسطة األطفال األقل من 8سنوات ،أو األشخاص ذوي القدرات الجسدية، أو الشعورية أو العقلية المحدودة ،أو بواسطة أشخاص تنقصهم التجربة أو ليست له دراية بالمنتج ،ما لم يتم اإلشراف ،أو تتوفر لهم تعليمات حول كيفية االستخدام بأمان ،أو بحضور شخص آخر يتحمل مسؤولية األخطار التي قم تنشأ عن االستخدام. يجب أال يعبث األطفال بالجهاز. يقع على عاتق المستخدم مسؤولية تنظيف الجهاز وصيانته .يجب أال يقوم األطفال بتنظيف الجهاز أو صيانته ما لم كن ذلك تحت اإلشراف. تم تصميم الجهاز لالستعمال البيتي داخل المنزل وهو غير مع ّد لالستعمال التجاري أو الصناعي. يجب استخدام الجهاز لغسل األواني المنزلية وفقا للتعليمات المدرجة في هذا الدليل. يجب عدم تركيب الجهاز خارج المنزل ،حتى وإن كان ذلك في مناطق مغطاة .من الخطر جدا إبقاء الجهاز عرضة للشتاء والعواصف. ال تلمس الجهاز وأنت حافي القدمين.

afwasautomaat gevuld is, kunt u vervelende luchtjes vermijden door het programma Inweken te

Speciale programma’s en opties).

• Als uw elektriciteitsbedrijf op bepaalde tijden of dagen goedkopere tarieven heeft, kunt u de afwasautomaat op deze tijden gebruiken. De optie Uitgestelde start kan helpen om het wassen op deze wijze te organiseren (waar beschikbaar - zie Speciale programma’s en opties).

Productkaart Merk Model Beladingscapaciteit in standaard couverts (1) Energie-efficiëntieklasse op een schaal van A+++ (laag gebruik) tot D (hoog gebruik) Jaarlijks energieverbruik in kWh (2) Energieverbruik van de standaard wascyclus in kWh Energieverbruik in de off-modus in W Energieverbruik in de aan-modus in W Jaarlijks waterverbruik in liters (3) Droogeffectiviteit op een schaal van G (minimale effectiviteit) tot A (maximale effectiviteit). Tijdsduur van het standaardprogramma in minuten Tijdsduur van de aan-modus in minuten Geluidsniveau in dB(A) re 1 pW Inbouwmodel

INDESIT DFP 58T94 14 A++ 265.0 0.93 0.5 5.0 2520.0 A 190 12 44 Nee

1) De informatie op het energielabel en de productkaart is gebaseerd op de standaardwascyclus. Dit programma is geschikt om normaal vervuild vaatwerk te wassen en is het meest efficiënte programma wat betreft water- en energieverbruik. De standaardwascyclus correspondeert met de Eco-cyclus. 2) Gebaseerd op 280 standaard wascycli met gebruik van koud water en het energieverbruik in de aan- en uit-modus. Het werkelijke energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt. 3) Gebaseerd op 280 standaard wascycli. Het werkelijke waterverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt.

NL Service Voordat u de Servicedienst inschakelt: • Dient u te controleren of u de storing zelf kunt oplossen (zie Storingen en Oplossingen). • Start het programma opnieuw om te controleren of het probleem is opgelost. • Als dit niet het geval is dient u de erkende Technische Servicedienst in te schakelen. Wendt u nooit tot niet erkende technici. U dient door te geven: • het type storing; • het model van het apparaat (Mod.); • het serienummer (S/N). Deze informatie bevindt zich op het typeplaatje op het apparaat (zie Beschrijving van het apparaat).

NL Als u het apparaat verplaatst, moet u het verticaal houden; is dit niet mogelijk, dan moet u het naar achteren kantelen.

Hydraulische aansluitingen Aanpassingen aan het hydraulisch systeem met het oog op de installatie mogen alleen door erkende technici worden uitgevoerd. De buizen voor de toevoer en afvoer van het water kunnen zowel naar rechts als naar links worden gericht om een optimale installatie te bekomen. De buizen mogen niet gekneld of gebogen zitten door de afwasautomaat.

Aansluiting van de buis voor de watertoevoer

BELANGRIJK: GEVAARLIJKE SPANNING! De toevoerbuis mag in geen geval worden doorgesneden: hij bevat onderdelen die onder spanning staan.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat: • het stopcontact geaard is en voldoet aan de geldende normen; • het stopcontact geschikt is voor het maximale vermogen van het apparaat. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur

(zie hoofdstuk Beschrijving van de afwasautomaat);

Als de toevoerbuis niet lang genoeg is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (zie Service).

• de spanningswaarden tussen de waarden liggen die aangegeven worden op het typeplaatje aan de binnenkant van de deur; • de stekker van het apparaat en het stopcontact overeenkomen. Als dit niet het geval is, moet u een bevoegde monteur inschakelen om de stekker te laten vervangen (zie Service); gebruik geen verlengsnoeren of meervoudige stopcontacten.

De waarde van de waterdruk moet in de tabel met de technische gegevens vermeld staan; is dat niet zo, dan werkt de afwasautomaat mogelijk niet correct.

Wanneer het apparaat geïnstalleerd is, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn.

• Aansluiting op een koud- of warmwaterkraan van 3/4” gas (max. 60°C). • Laat het water lopen tot het compleet helder is. • Draai de toevoerbuis goed vast en open de kraan.

Zorg ervoor dat de buis niet gebogen of samengedrukt wordt.

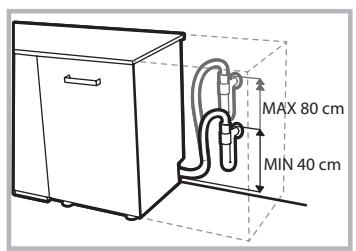

Aansluiting van de buis op de waterafvoer

Sluit de afvoerbuis aan op een afvoerleiding met een minimale doorsnede van 2 cm. (A) Het aanhechtingspunt van de afvoerbuis moet zich op een hoogte tussen 40 en 80 cm van de vloer of het steunvlak van de afwasautomaat bevinden.

Voordat u de waterafvoerbuis aansluit op de sifon van de wasbak, moet u de plastic dop (B) verwijderen.

Om lekkages te voorkomen, is de afwasautomaat: - voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit. Enkele modellen zijn verder voorzien van een aanvullend beveiligingsmechanisme New Acqua Stop*, dat lekkages ook voorkomt in geval van breuk in de toevoerbuis.

De kabel mag niet gebogen of samengedrukt worden. Indien de voedingskabel beschadigd is, dient deze door de fabrikant of door uw Technische Servicedienst vervangen te worden, zodat elk risico vermeden wordt (zie Service). De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd.

Plaatsing en waterpas zetten

1. Plaats de afwasautomaat op een effen en stevige vloer. Compenseer eventuele onregelmatigheden door de voorste stelvoetjes los of vast te draaien, totdat het apparaat horizontaal staat. Een correcte nivellering geeft stabiliteit en voorkomt trillingen en geluiden. 2. Nadat u de afwasautomaat hebt ingebouwd, kleeft u de doorzichtige kleefstrip* onder het houten werkvlak om het te beschermen tegen eventuele condens. 3. De afwasautomaat moet met de zijkant of de achterkant tegen de aangrenzende kastjes of de wand worden geïnstalleerd. Het apparaat kan ook onder het aanrecht worden ingebouwd* (zie Montageblad). 4*. Om de hoogte van het achterste stelvoetje te regelen, moet u draaien aan de zeshoekige rode beslagring aan de onder-/voorzijde in het midden van de afwasautomaat. Gebruik hiervoor een zeshoekige sleutel met een opening van 8 mm. Draai rechtsom om de hoogte te vermeerderen, linksom om de hoogte te verminderen (zie instructieblad voor

de inbouw dat bij de documentatie is gevoegd). * Alleen op bepaalde modellen aanwezig 46

Aanwijzingen voor de eerste afwascyclus Na de installatie moet u de beschermelementen op de rekken verwijderen, evenals de elastieken op het bovenrek (waar aanwezig).

Instellingen waterontharder Voordat u met de eerste wasbeurt begint, moet u het waterhardheidsniveau van de waterleiding instellen (zie hoofdstuk Glansmiddel en onthardingszout). Vul het reservoir van de waterontharder de eerste keer met water, daarna met ongeveer 1 kg zout; het is normaal dat er water uitstroomt. Laat onmiddellijk daarna een eerste wascyclus draaien. Gebruik uitsluitend zout dat speciaal voor afwasautomaten bestemd is. Na het vullen gaat het controlelampje ZOUT TOEVOEGEN*

Het apparaat beschikt over een aantal geluidssignalen/tonen (aan de hand van het model vaatwasser) die waarschuwen dat de betreffende functie van start is gegaan: inschakeling, einde cyclus, etc. De symbolen/controlelampjes/leds op het bedieningspaneel/ display kunnen van kleur veranderen, knipperen of vast aanstaan. (aan de hand van het model vaatwasser). Het display* toont nuttige informatie betreffende het type ingestelde cyclus, de was- of droogfase, de resterende tijd, de temperatuur, enz... enz…

uit. Als u geen onthardingszout toevoegt, kunnen de waterontharder en het verwarmingselement schade oplopen.

Technische gegevens Afmetingen Capaciteit Waterdruk toevoer Netspanning Totaal opnemingsvermogen Zekering

breedte cm 60 hoogte cm 85 diepte cm 60 14 bordensets 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Zie typeplaatje Zie typeplaatje Zie typeplaatje Deze afwasautomaat voldoet aan de volgende EU richtlijnen: - 2006/95/EEG (Laagspanning) - 2004/108/EEG (Elektromagnetische Compatibiliteit) - 2009/125/EG (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etikettering) - 2012/19/EU (AEEA)

* Alleen op bepaalde modellen aanwezig 47

NL Beschrijving van het apparaat

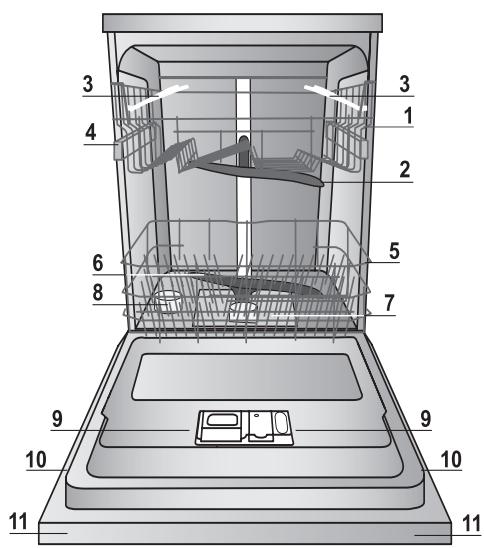

NL Aanzichttekening Bovenrek Bovenste sproeiarmen Opklaprekjes Regeling hoogte bovenrek Onderrek Onderste sproeiarmen Filter Zoutreservoir Wasmiddelbakje, reservoir glansspoelmiddel en Active Oxigen mechanisme* Typeplaatje Bedieningspaneel***

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

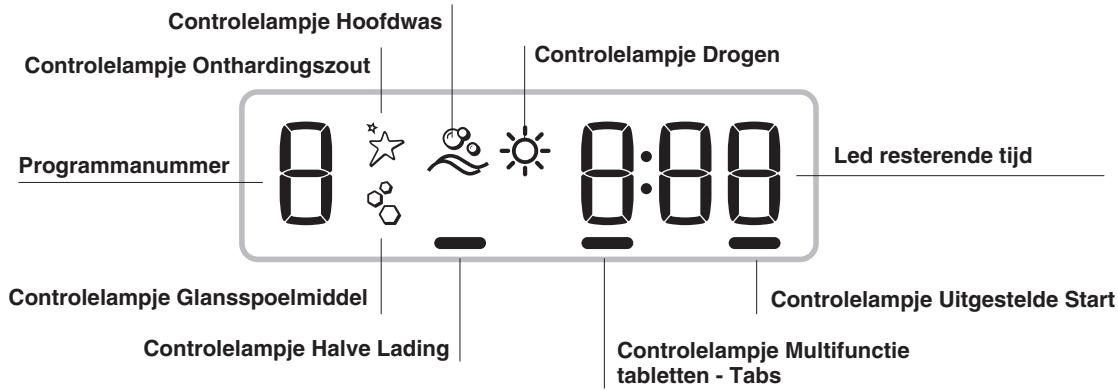

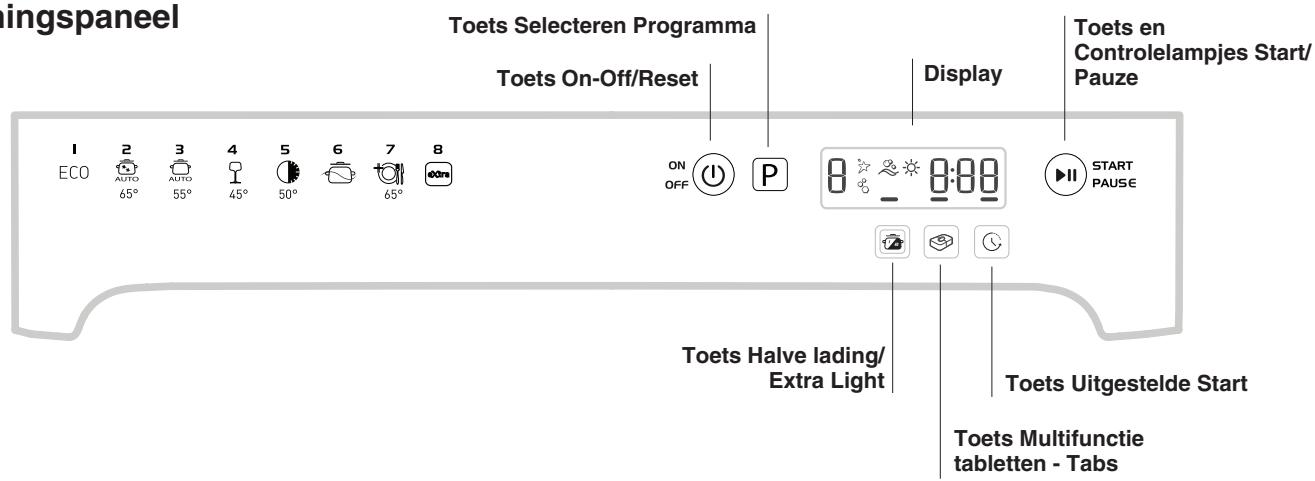

Toets en Controlelampjes Start/ Pauze

Toets Uitgestelde Start Toets Multifunctie tabletten - Tabs

Controlelampje Uitgestelde Start Controlelampje Multifunctie tabletten - Tabs

***Alleen op modellen voor volledige inbouw. * Alleen aanwezig op bepaalde modellen. Het aantal en het soort programma’s en opties verschilt aan de hand van het model afwasautomaat.

Onthardingszout en glansmiddel Gebruik uitsluitend producten die speciaal voor afwasautomaten bestemd zijn. Gebruik geen keuken- of industrieel zout. Volg de aanwijzingen op de verpakking. Als u een multifunctieproduct gebruikt, raden we toch aan onthardingszout toe te voegen, vooral als het water hard of zeer hard is. (Volg de aanwijzingen op de verpakking) Als u geen zout of glansmiddel toevoegt, is het normaal dat de controlelampjes ZOUT TOEVOEGEN* en GLANSMIDDEL TOEVOEGEN* aanblijven.

Het onthardingszout toevoegen

Door dit zout te gebruiken, vermijdt u dat er zich KALK vormt op de vaat en op de functionele componenten van de afwasautomaat. • Het is belangrijk dat het zoutreservoir nooit leeg is. • Het is belangrijk om de waterhardheid in te stellen. Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (zie Beschrijving) en moet worden gevuld: • als op het bedieningspaneel het controlelampje ZOUT TOEVOEGEN*aangaat; • als de groene drijver* op de zoutdop niet langer zichtbaar is. • zie duur in tabel Waterhardheid. 1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in. 2. Alleen voor het eerste gebruik: vul het reservoir tot aan de rand met water. 3. Plaats de trechter op de opening (zie afbeelding) en vul het zoutreservoir tot aan de rand met zout (ongeveer 1 kg); het is normaal dat er wat water overloopt. 4. Verwijder de trechter en reinig eventuele zoutresten op de opening; spoel de dop onder lopend water af voor u hem weer opschroeft. We raden u aan bovenstaande handeling elke keer uit te voeren als u onthardingszout bijvult. Schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de waterontharder zou onherstelbaar kunnen worden beschadigd).

Tabel Waterhardheid niveau 1 2 3 4 5*

mmol/l 0-1 1,1 - 2 2,1 - 3 3,1 - 6 6,1 - 9

Gemiddelde duur zoutreservoir met 1 wascyclus per dag maanden 7 maanden 5 maanden 3 maanden 2 maanden 2/3 weken

NL Van 0°f tot 10°f raden wij u aan geen onthardingszout te gebruiken. *Als u 5 instelt, kan de duur iets langer zijn.

(°dH = waterhardheid in Duitse graden - °fH = waterhardheid in Franse graden - mmol/l = millimol/liter)

Het glansmiddel toevoegen

Het glansmiddel bevordert het DROGEN van de vaat. Het glansmiddelreservoir moet worden gevuld: • als op het bedieningspaneel/display het controlelampje GLANSMIDDEL TOEVOEGEN*aangaat; • wanneer het controlevenstertje* op het deksel van het reservoir “D” van donker naar transparant overgaat.

1. Open de houder “D” door het lipje op het deksel in te drukken en omhoog te halen. 2. Doe het glansmiddel voorzichtig in het bakje tot aan het “Maximum”-streepje. Zorg ervoor dat u niet morst. Als u wel morst, moet u het product meteen met een droge doek verwijderen. 3. Sluit het deksel met een klik. Giet het glansmiddel NOOIT direct in de machine.

Het regelen van de dosis glansmiddel

Wanneer het noodzakelijk is om zout bij te vullen, raden we aan dit te doen voordat u een nieuwe wascyclus start.

Als u niet tevreden bent over het droogresultaat, kunt u de dosis glansmiddel regelen. • Schakel de afwasautomaat in met de toets ON/OFF.

Instellen waterhardheid

• Schakel de afwasautomaat uit met de toets ON/OFF.

Voor een perfecte werking van de waterontharder moet deze ingesteld worden in functie van de waterhardheid van de woning. Deze gegevens kunt u bij uw plaatselijk waterbedrijf opvragen. De ingestelde waarde komt overeen met een gemiddelde hardheid. • Schakel de afwasautomaat in met de toets ON/OFF. • Schakel de afwasautomaat uit met de toets ON/OFF. • Houd de toets START/PAUZE tot u een pieptoon hoort.

5 seconden lang ingedrukt,

• Druk 3 maal op de toets START/PAUZE

: u hoort een pieptoon.

• Schakel de afwasautomaat in met de toets ON/OFF. • Het display toont het cijfer van het huidige niveau van de waterhardheid en het controlelampje van het glansspoelmiddel. • Druk op de toets P om de hoeveelheid glansspoelmiddel te selecteren. • Schakel de afwasautomaat uit met de toets ON/OFF.

• Schakel de afwasautomaat in met de toets ON/OFF.

• Instelling voltooid!

• Het display toont het cijfer van het huidige niveau van de waterhardheid en het controlelampje van het zout.

Het glansmiddelniveau kan worden ingesteld op NUL (ECO). In dat geval zal er geen glansmiddel worden toegevoegd en zal het controlelampje GLANSMIDDEL TOEVOEGEN niet aangaan als het product op is. U kunt maximaal 4 niveaus instellen, op basis van het model van de afwasautomaat. De ingestelde waarde komt overeen met een gemiddeld niveau. • Als u op de vaat blauwachtige strepen aantreft, moet u een lagere stand instellen (1-2). • Als u op de vaat waterdruppels of kalkaanslag aantreft, moet u een hogere stand instellen (3-4).

• Druk op de toets P om het gewenste niveau van de waterhardheid te selecteren (zie hardheidstabel). • Schakel de afwasautomaat uit met de toets ON/OFF. • Instelling voltooid! Als u multifunctie tabletten gebruikt moet u toch het zoutreservoir vullen.

* Alleen op bepaalde modellen aanwezig

Het laden van de rekken

NL Advies Voordat u de vaat inlaadt moet u overtollige etensresten verwijderen en glazen en bekers legen. Het is niet noodzakelijk de vaat met water af te spoelen voor u hem in de vaatwasser laadt. Plaats de vaat dusdanig zodat hij stevig vaststaat en niet om kan vallen. Pannen, bakken en glazen moeten met de opening naar onder worden geplaatst en holle of bolle elementen moeten schuin worden geplaatst zodat het water alle oppervlakken kan bereiken en daarna vrijuit kan wegspoelen. Zorg er voor dat deksels, handvatten, koekenpannen en schalen het draaien van de sproeiarmen niet beletten. Plaats kleine voorwerpen in de bestekkorf. Plastic voorwerpen en pannen met antiaanbaklaag houden waterdruppels langer vast. Hun droogtegraad zal lager zijn dan die van voorwerpen van aardewerk of staal. Lichte voorwerpen (zoals plastic bakken) moeten bij voorkeur op het bovenrek worden geplaatst, en zodanig dat zij niet kunnen bewegen. Nadat u alles heeft ingeladen moet u controleren of de sproeiarmen vrij kunnen ronddraaien.

Enkele modellen vaatwasser beschikken over uitklapbare delen*, deze kunnen in verticale positie worden gezet voor het plaatsen van borden, of in horizontale positie (neer), om pannen en slakommen beter te plaatsen.

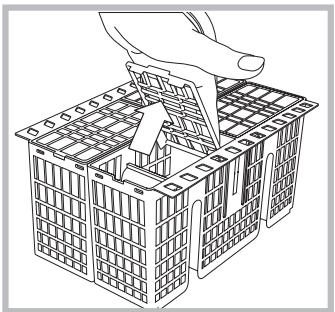

Bestekkorf De bestekkorf is voorzien van roosters aan de bovenkant waarmee u het bestek beter kunt neerzetten. De korf mag alleen aan de voorzijde van het onderrek worden geplaatst.

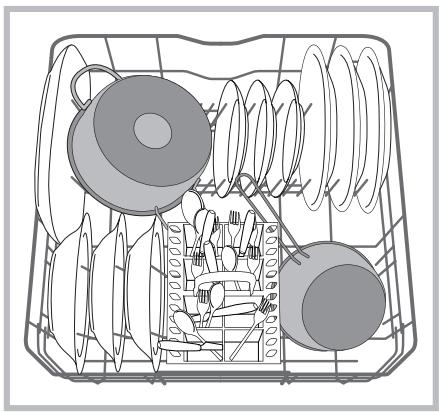

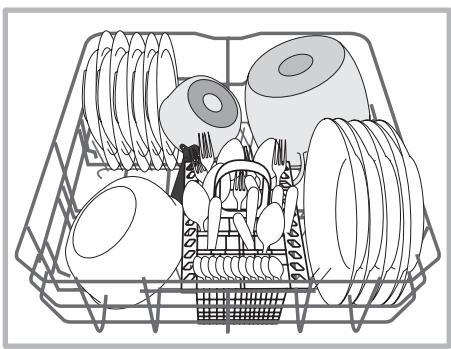

Onderrek In het onderrek kunt u pannen, deksels, borden, slakommen, bestek, etc. plaatsen. Grote borden en deksels moeten bij voorkeur aan de zijkant van het rek worden geplaatst.

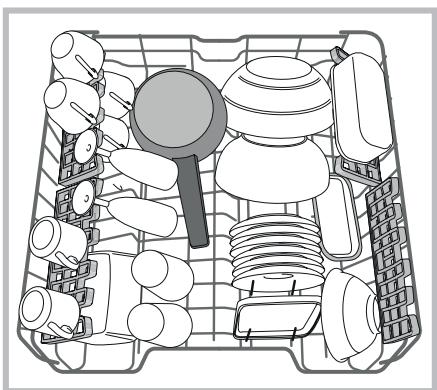

Bovenrek Laad lichte en breekbare vaat zoals glazen, kopjes, bordjes, lage slakommen, in het bovenrek.

Het is aan te raden zeer vuile vaat in het onderrek te plaatsen, aangezien in dit deel van de vaatwasser de kracht van de waterstroom groter is waardoor de wasprestaties verbeteren.

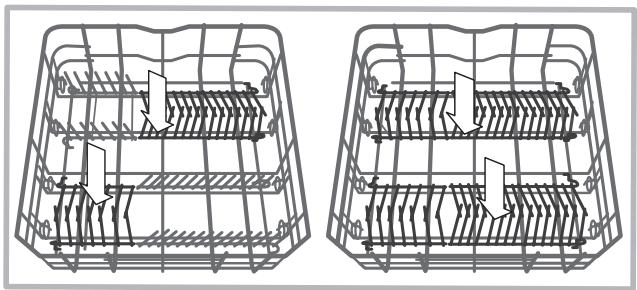

Enkele modellen vaatwasser beschikken over uitklapbare delen*, die in verticale stand kunnen worden gebruikt om bordjes te rangschikken, of die kunnen worden neergelegd om bakjes of houders op te plaatsen

* Alleen aanwezig op bepaalde modellen. 50

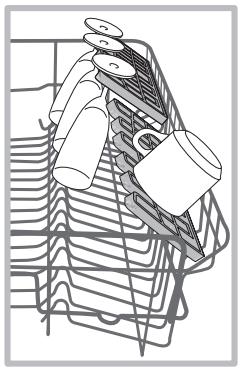

Opklaprekjes met verschillende standen De opklaprekjes aan de zijkant kunnen op drie verschillende hoogten worden gezet om de plaatsing van de vaat in het rek te optimaliseren. Wijnglazen kunnen op een stabiele wijze op de opklaprekjes worden geplaatst door de voet van het glas in de speciale gaten te steken. Voor een optimaal droogresultaat dient u de opklaprekjes zo schuin mogelijk te positioneren. Om de inclinatie te wijzigen, tilt u het rekje op, u verschuift het een beetje en positioneert het naar wens.

Het bovenrek kan naar believen in hoogte worden aangepast: naar boven toe als men in het onderrek volumineuze vaat wil plaatsen, naar beneden toe om goed te kunnen profiteren van alle plek in de opklaprekjes of de uitklapbare delen, zodat er naar boven toe meer plaats is.

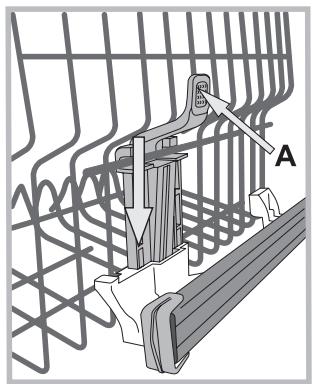

Het regelen van de hoogte van het bovenrek Om de vaat beter te kunnen verdelen, kunt u het bovenrek hoger of lager zetten. We raden u aan de hoogte van het bovenrek te regelen als het REK LEEG IS. Verplaats het rek NOOIT aan een enkele kant.

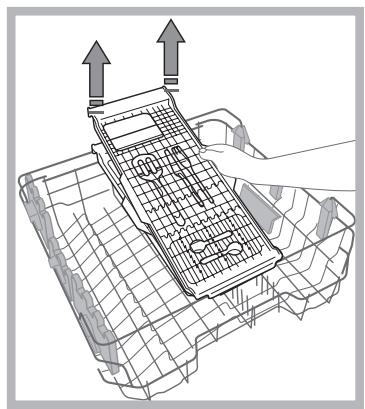

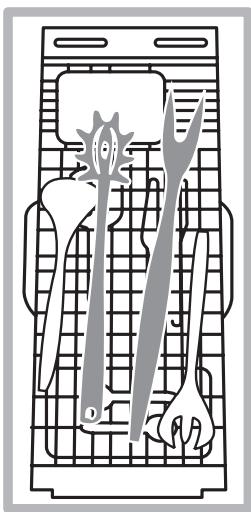

Besteklade* Enkele modellen vaatwasser beschikken over een verschuifbare besteklade die kan worden gebruikt om extra bestek of kleine kopjes te bewaren. Voor optimale wasprestaties moet u vermijden te grote vaat onder de besteklade te plaatsen. De besteklade kan indien gewenst worden verwijderd. (zie afbeelding) Als het rek beschikt over een Lift-Up* (zie afbeelding), tilt u het rek op door het aan de zijkanten vast te houden. Til hem dan naar boven op. Om naar de lagere stand terug te keren, drukt u op de handels (A) aan de zijkanten van het rek en helpt u het rek weer naar beneden te gaan.

Niet geschikte vaat • Houten bestek of vaat. • Breekbare, versierde glazen, met de hand vervaardigd vaatwerk en antiek vaatwerk. Deze decoraties zijn niet vaatwasserbestendig. • De delen in synthetisch materiaal zijn niet hittebestendig. • Vaatwerk van koper of tin. • Vaatwerk dat vuil is met as, was, smeerolie of inkt. De decoraties op glas en aluminium en zilveren delen kunnen tijdens het wassen verkleuren of witter worden. Ook enkele soorten glas (bv. kristallen voorwerpen) kunnen na vele wasbeurten mat worden.

Schade aan glas en vaatwerk Oorzaken: • Type glas en procedures voor het maken van glas. • Chemische samenstelling van het wasmiddel. • Watertemperatuur van het spoelprogramma.

op bepaalde modellen beschikbaar en variërend in aantal en positie.

• Gebruik alleen glazen en porselein waarvan door de producent wordt gegarandeerd dat het vaatwasserbestendig is. • Gebruik alleen wasmiddel dat geschikt is voor breekbaar vaatwerk. • Verwijder glazen en bestek z.s.m. na het einde van het programma uit de vaatwasser.

NL Vaatwasmiddel en gebruik van de afwasautomaat

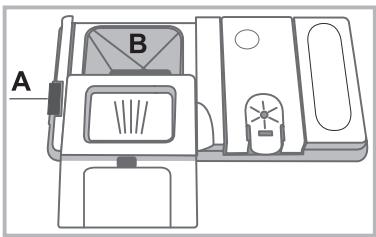

NL Het vaatwasmiddel toevoegen Een goed wasresultaat hangt ook af van een correcte dosering van het vaatwasmiddel. Teveel vaatwasmiddel betekent niet automatisch een efficiëntere reiniging. Bovendien is dit niet goed voor het milieu. Aan de hand van de hoeveelheid vuil kan de dosering worden aangepast m.b.v. een vaatwasmiddel in poeder- of in vloeibare vorm. Normaal gebruikt men voor een gemiddeld vuile was ca. 35 g. (poeder), of 35 ml (vloeibaar). Als u wastabletten gebruikt, is één voldoende. Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken. Voor een juist wasresultaat dient u de instructies te volgen die op de verpakking van het vaatwasmiddel staan. Bij verdere vragen raden wij u aan de fabrikanten van vaatwasmiddel te contacteren. Om het wasmiddelbakje te openen, drukt u op het openingsmechanisme "A"

De vaatwasser starten 1. Open de waterkraan. 2. Druk op de ON-OFF toets 3. Open de deur en doseer het afwasmiddel (zie onder). 4. Laad de rekken (zie De rekken laden) en sluit de deur. 5. Selecteer het programma aan de hand van het soort vaat en het type vuil (zie de programmatabel) door op de toets P te drukken. 6. Selecteer de wasopties* (zie Speciale programma’s en opties). 7. Start met de toets Start/Pauze: het controlelampje van de wasfase gaat aan en op het display verschijnt het nummer van het programma en de overgebleven tijd tot aan het einde van de cyclus. 8. Aan het einde van het programma verschijnt op het display de tekst END. Schakel het apparaat uit met de ON-OFF toets, doe de waterkraan dicht en haal de stekker uit het stopcontact. 9. Wacht enkele minuten voordat u de vaat eruit haalt om te voorkomen dat u zich verbrandt. Laad de vaat uit, beginnend met het onderrek. Om het energieverbruik te verminderen gaat de automaat, wanneer hij voor langere tijd NIET gebruikt wordt, automatisch uit.

PROGRAMMA'S AUTO* :enkele modellen vaatwasser beschikken over een speciale sensor die kan waarnemen hoe vuil de vaat is en het meest efficiënte en zuinige wasprogramma kiezen. De duur van de automatische programma’s hangt als gevolg af van wat de sensor waarneemt. Doe het vaatwasmiddel alleen in het droge bakje "B". Het vaatwasmiddel dat nodig is voor de voorwas moet direct in de vaatwasmachine worden geplaatst. 1.Doseer het vaatwasmiddel met behulp van de Programmatabel om de juiste hoeveelheid te gebruiken. In het kuipje B staat een niveau vermeld waar de maximum hoeveelheid vloeibaar- of poedervaatwasmiddel voor elke cyclus kan worden gegoten. 2. Verwijder de eventuele wasmiddelresten van de rand van het bakje en sluit het deksel met een klik. 3. Sluit het deksel van het wasmiddelbakje door het naar boven toe te drukken, totdat het afsluitmechanisme op zijn plaats is. Het wasmiddelbakje gaat automatisch op het juiste moment open, aan de hand van het type programma. Als u gecombineerde vaatwasmiddelen gebruikt, raden we u aan de functie TABS te gebruiken, waarmee u het afwasprogramma juist afstemt. Zo zult u altijd het beste was- en droogresultaat bereiken. Gebruik alleen een specifiek vaatwasmiddel. GEBRUIK NOOIT vaatwasmiddel voor handmatig afwassen. Bij overmatig gebruik van vaatwasmiddel kunnen aan het einde van de wascyclus schuimresten achterblijven. De beste was- en droogprestaties bereikt u alleen een combinatie van vaatwasmiddel, vloeibaar glansmiddel en onthardingszout te gebruiken. We raden aan vaatwasmiddelen zonder fosfaten of chloor te gebruiken, omdat deze geschikter zijn voor het behoud van het milieu.

Het wijzigen van een reeds gestart programma Als u een verkeerd programma heeft geselecteerd kunt u het wijzigen, mits het net is gestart: als het wassen net is gestart en u wilt de wascyclus wijzigen dient u de vaatwasser uit te schakelen door langere tijd op de ON/OFF/Reset toets te drukken. Schakel het apparaat met dezelfde toets weer in en selecteer opnieuw de gewenste programma’s en opties.

Overige vaat toevoegen Druk op de Start/Pauze toets, open de deur, pas op de vrijkomende hete stoom, en doe de vaat in de vaatwasser. Druk op de Start/Pauze toets. De cyclus wordt na een lange pieptoon hervat. Als een uitgestelde start is ingesteld zal, aan het einde van het terugtellen, de cyclus niet van start gaan, maar in pauzestand blijven. Door op de toets Start/Pauze te drukken om de automaat te pauzeren, zal het programma worden onderbroken. In deze fase kunt u het programma niet wijzigen.

Onvoorziene onderbrekingen Als tijdens het wassen de deur wordt geopend of er een stroomonderbreking plaatsvindt, wordt het programma onderbroken. Het zal worden hervat op het punt waar het werd onderbroken als de deur weer dichtgaat of wanneer de stroom terugkeert.

* Alleen aanwezig op bepaalde modellen.

Programma’s De gegevens van de programma’s zijn gemeten in laboratoriumomstandigheden volgens de Europese vorm EN 50242. Aan de hand van de verschillende gebruiksmogelijkheden kunnen de duur en de programmagegevens verschillen. Het aantal en het soort programma’s en opties verschilt aan de hand van het model afwasautomaat. Programma’s met droogfunctie

Uitgestelde Start – Halve lading – Tabs

3. Auto Normaal 4. Fijnwas

Duur van het programma

Waterverbruik (l/cyclus)

Energieverbruik (kWh/cyclus)

Uitgestelde Start – Halve lading – Tabs

Uitgestelde Start – Halve lading – Tabs

Uitgestelde Start – Halve lading – Tabs

Uitgestelde Start – Tabs

Uitgestelde Start – Halve lading

Aanwijzingen voor het kiezen van het programma en de dosering van het afwasmiddel 1. Het ECO wasprogramma is het standaardprogramma waarop de gegevens op het energielabel betrekking hebben: deze cyclus is geschikt voor het reinigen van normaal vuile afwas en is het meest efficiënte programma voor wat betreft energie- en waterverbruik voor dit soort vaat. 29 gr/ml + 6 gr/ml** – 1 Tab (**Hoeveelheid vaatwasmiddel van voorwas) 2. Zeer vuile vaat en pannen (niet te gebruiken voor teer vaatwerk). 35 gr/ml – 1 Tab 3. Normaal vuile vaat en pannen. 29 gr/ml + 6 gr/ml** – 1 Tab 4. Cyclus voor teer vaatwerk dat gevoelig is voor hoge temperaturen. 35 gr/ml – 1 Tab 5. Snelle cyclus voor niet zo vuile vaat. (ideaal voor 2 couverts) 25 gr/ml – 1 Tab 6. Voorwas in afwachting van de lading van de volgende maaltijd. Geen afwasmiddel 7. Desinfecterende cyclus met hoge temperaturen. Ideaal voor het wassen van vaat en babyflesjes. 30 gr/ml – 1 Tab 8. Vaat van grote afmetingen (Niet voor breekbare onderdelen) 35 gr/ml – 1 Tab Verbruik in stand-by: Verbruik in left-on modus: 5 W - verbruik in off modus: 0,5 W. n.b. niet beschikbaar

N.B.: de beste prestaties van de programma's "Rapid" worden bereikt als u het aantal aangegeven couverts niet overschrijdt. Voor een zuiniger verbruik de afwasmachine volgeladen laten draaien. Aanwijzing voor de Proeflaboratoria: voor gedetailleerde informatie over de omstandigheden van de EN vergelijkingsproef kunt u contact opnemen met: assistenza_en_lvs@indesitcompany.com

NL Speciale programma's en Opties

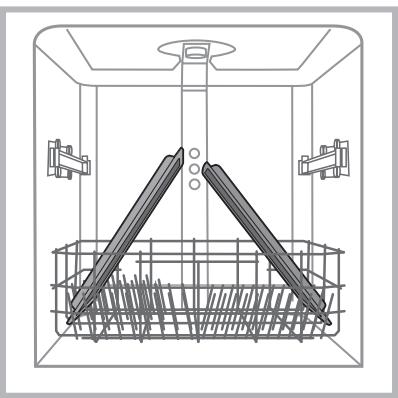

NL Programma EXTRA Met het programma EXTRA is het mogelijk op intensieve wijze borden en pannen van grote afmetingen te wassen, tot aan een maximum hoogte van 53 cm: ovenschalen en ovenroosters, lekplaten, pannenroosters van kookplaten, grote pannen, serveerschotels en pizzaborden, afzuigkapfilters van RVS. Om vaat van grote afmetingen in de vaatwasser te laden dient u eerst het bovenrek te verwijderen.

Open de twee klemmen aan de rechterkant en linkerkant en verwijder het rek. Als het bovenrek op zijn plaats zit, moeten de klemmen altijd goed dicht zitten.

Opties Halve lading/Extra light De toets heeft een dubbele functie: HALVE LADING en EXTRA LIGHT. Selecteer het programma door op de toets HALVE LADING/ EXTRA LIGHT te drukken. Het controlelampje gaat aan. Door nogmaals op de toets HALVE LADING/EXTRA LIGHT te drukken wordt de optie uitgeschakeld.

Halve Lading Als u weinig vaat heeft kunt u een halve lading wassen en zo water, energie en vaatwasmiddel besparen. Het is mogelijk de hoeveelheid wasmiddel te halveren.

Extra light Alleen beschikbaar met het programma EXTRA. Met deze optie wordt het programma EXTRA geschikt gemaakt voor tere vaat van grote afmetingen. Bij deze optie hoort geen droogfase. Controleer of voorwerpen en/of vaat in de vaatwasser gewassen mogen worden.

Optie Multifunctie-tabletten (Tabs)

Met deze optie krijgt u de beste was- en droogresultaten. Als u multifunctie-tabletten gebruikt, moet u op de toets MULTIFUNCTIE TABLETTEN drukken. Het betreffende symbool gaat aan. Als u nogmaals op de toets drukt, wordt de optie geannuleerd. Bij de optie “Multifunctie Tabletten” duurt het programma iets langer.

Om ervoor te zorgen dat de waterstraal alle delen van de vaat bereikt, moet u de vaat exact zo plaatsen als in de afbeelding. De cyclus kan ook worden gebruikt voor tere vaat van grote afmetingen, m.b.v. de optie Extra Light (zie Wasopties). Schakel de vaatwasser nooit in als het bovenrek niet op zijn plaats is bij afwascycli anders dan het programma EXTRA. Als u de Cyclus Extra en Extra uitvoert met de optie Light*, dient u het vaatwasmiddel direct in de kuip te schenken en niet in de dispenser.

Afwasopties* De OPTIES kunnen alleen worden ingesteld, gewijzigd of gewist nadat u het afwasprogramma heeft gekozen en vóór u op de Start/Pauze toets drukt. Alleen die opties die compatibel zijn met het type geselecteerde programma kunnen worden geselecteerd. Als een optie niet compatibel is met het geselecteerde programma (zie programmatabel) zal de betreffende led/symbool 3 maal snel knipperen. Als u een optie kiest die niet compatibel is met een voordien ingestelde optie dan zal deze 3 maal knipperen en dan uitgaan, terwijl de laatst gekozen instelling aan zal blijven staan. Om een verkeerd geselecteerde optie te annuleren druk u nogmaals op de betreffende toets.

Het gebruik van tabletten wordt alleen aangeraden daar waar deze optie beschikbaar is, en wordt afgeraden bij programma’s waar geen multifunctie-tabletten moeten worden gebruikt

Optie Uitgestelde start Het is mogelijk de start van het programma 1 tot 24 uur uit te stellen: 1. Nadat u het gewenste afwasprogramma en de eventuele andere opties heeft geselecteerd, drukt u op de toets UITGESTELDE START: het controlelampje gaat aan. Met dezelfde toets kiest u wanneer u de wascyclus wilt laten starten. (h01, h02, etc.) 2. Bevestig de keuze met de START/PAUZE toets. Het terugtellen begint. 3. Als de tijd verstreken is gaat het controlelampje van de UITGESTELDE START uit en wordt het programma gestart. Om de UITGESTELDE START te annuleren drukt u op de toets UITGESTELDE START totdat de tekst OFF verschijnt. Het is niet mogelijk de Uitgestelde Start in te stellen als de cyclus reeds is begonnen.

* Alleen aanwezig op bepaalde modellen. 54

Onderhoud en verzorging Water en elektrische stroom afsluiten

• Sluit na elke afwasbeurt de waterkraan af om lekkage te voorkomen. • Haal de stekker uit het stopcontact tijdens reiniging en onderhoud.

Reinigen van de afwasautomaat

• De buitenkant en het bedieningspaneel kunnen worden gereinigd met een natte, niet schurende doek. Gebruik geen oplosmiddelen of schuurmiddelen. • De vlekken aan de binnenkant van de afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn.

Vermijden van vervelende luchtjes

• Laat de deur altijd op een kier om het ophopen van vocht te voorkomen. • Reinig geregeld de afdichtingen rondom de deur en de wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes.

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen: u doet er goed aan ze regelmatig te controleren en te reinigen met een niet-metalen borsteltje. De twee sproeiarmen kunnen beide uit elkaar worden gehaald.

Reinig geregeld het watertoevoerfilter bij de kraan. - Doe de waterkraan dicht. - Schroef het uiteinde van de watertoevoerbuis los, verwijder het filter en reinig het voorzichtig onder stromend water. - Doe het filter op zijn plaats en schroef de buis vast.

Reinigen van de filters

De filtergroep wordt gevormd door drie filters die etensresten uit het waswater verwijderen en zorgen dat het weer schoon in het watercircuit terechtkomt: voor een optimaal resultaat moeten de filters regelmatig worden schoongemaakt. Reinig de filters regelmatig. De afwasautomaat mag niet zonder filters of met een los filter worden gebruikt. • Controleer na enkele wasbeurten de filtergroep. Reinig hem indien noodzakelijk grondig onder stromend water met behulp van een niet-metalen borsteltje. Volg onderstaande aanwijzingen: 1. draai het cilindrische filter C linksom en trek hem naar buiten (afb. 1). 2.Verwijder het glasfilter B door een lichte druk uit te oefenen op de lipjes aan de zijkant (Afb. 2); 3.Haal het roestvrijstalen bordfilter A van zijn plek (afb. 3). 4. Controleer het afvoerputje en verwijder eventuele etensresten. VERWIJDER NOOIT de bescherming van de waspomp (zwart element) (afb. 4).

Om de bovenste sproeiarm uit elkaar te halen dient u de plastic dop linksom los te schroeven. De bovenste sproeiarm moet worden gemonteerd met de gaten naar boven gericht.

De onderste sproeiarm haalt u uit elkaar door druk uit te oefenen op de lipjes aan de zijkant en door hem daarna naar boven te trekken.

Reinigen van het watertoevoerfilter*

Als de waterleiding nieuw is of lange tijd niet gebruikt, laat dan voordat u de aansluiting tot stand brengt het water lopen totdat het helder is en vrij van vuildeeltjes. Als u dit niet doet loopt u het risico dat het punt waar het water binnenkomt verstopt raakt en uw afwasautomaat beschadigt.

Na het reinigen van de filters dient u de filtergroep weer op zijn plaats te zetten. Dit is fundamenteel voor een goede werking van de afwasautomaat.

Als u langere tijd geen gebruik maakt van de afwasautomaat • Schakel de stroom uit en sluit de waterkraan af. • Laat de deur op een kier staan. • Laat als u terugkeert de afwasautomaat een keer leeg draaien.

* Alleen aanwezig op bepaalde modellen. 55

NL Storingen en oplossingen

NL Het kan gebeuren dat de vaatwasser niet werkt. Voor u de Servicedienst opbelt moet u controleren of u het euvel niet gemakkelijk zelf kunt oplossen m.b.v. volgende lijst. Storingen:

Mogelijke oorzaken / Oplossingen:

De vaatwasser start niet of volgt de bedieningen niet op

• De waterkraan is niet opengedraaid. • Schakel het apparaat uit door op de toets ON/OFF te drukken, schakel het na een minuut weer in en stel het programma opnieuw in. • De stekker zit niet goed in het stopcontact of kies een ander stopcontact. • De deur van de vaatwasser is niet goed dicht.

De deur gaat niet dicht

• Controleer of de rekken helemaal in het apparaat zijn geduwd. • Het slot zit niet goed vast. Druk stevig tegen de deur totdat u een klik hoort.

De afwasautomaat pompt het water niet af.

• Het wasprogramma is nog niet beëindigd. • De waterafvoerbuis zit gebogen (zie Installatie). • De afvoer van de wasbak is verstopt. • De filter is verstopt met etensresten. • Controleer de hoogte van de afvoerbuis.

De afwasautomaat maakt lawaai.

• De vaat stoot tegen elkaar of tegen de sproeiarmen. Positioneer de vaat correct en controleer of de sproeiarmen vrij kunnen draaien. • Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of vaatwasmiddel dat niet geschikt is voor afwasautomaten. (zie Vaatwasmiddel en gebruik van de afwasautomaat). Was de vaat niet vooraf met de hand.

Er blijven op vaat en glazen kalkafzettingen of een witte aanslag achter.

• Er zit niet genoeg onthardingszout in het reservoir. • De regeling van de waterhardheid is niet correct; verhoog de waarden. (zie Onthardingszout en glansmiddel) • Het deksel van het reservoir voor zout en glansmiddel is niet goed gesloten. • Het glansmiddel is op of de dosering is ontoereikend.

Er blijven op vaat en glazen strepen of blauwe kringen achter.

• Er wordt teveel glansmiddel gebruikt.

De vaat is niet droog genoeg.

• U heeft een programma zonder drogen ingesteld. • Het glansmiddel is op. (zie Onthardingszout en glansmiddel) • De regeling van het glansmiddel is niet correct. • Het vaatwerk is voorzien van een antiaanbaklaag of is van plastic; de aanwezigheid van waterdruppels is normaal.

De vaat is niet schoon.

• De vaat is niet correct verdeeld. • De sproeiarmen kunnen niet vrijuit draaien, ze worden geblokkeerd door de vaat. • Het wasprogramma is niet energiek genoeg (zie Programma’s). • Overtollige aanwezigheid van schuim: u heeft teveel vaatwasmiddel gebruikt of vaatwasmiddel dat niet geschikt is voor afwasautomaten. (zie Vaatwasmiddel en gebruik van de afwasautomaat). • Het deksel van het glansmiddelreservoir is niet correct afgesloten. • De filter is vuil of verstopt (zie Onderhoud en verzorging). • Er zit geen onthardingszout meer in het reservoir (zie Onthardingszout en glansmiddel). • Zorg ervoor dat de hoogte van de borden compatibel is met de hoogteregeling van het rek. • De openingen van de sproeiarmen zijn verstopt. (zie Onderhoud en verzorging)

De afwasautomaat vult niet met water.

• Er zit geen water in de centrale waterleiding of de kraan is niet opengedraaid. • De watertoevoerbuis zit gebogen (zie Installatie). • De filters zitten verstopt; ze moeten schoongemaakt worden. (zie Onderhoud en verzorging) • De afvoer zit verstopt; hij moet schoongemaakt worden. • Na de controle- en schoonmaakwerkzaamheden dient u de afwasautomaat uit en opnieuw in te schakelen en een nieuwe wascyclus te starten. • Als het probleem aanhoudt, sluit u de waterkraan af, u haalt de stekker uit het stopcontact en neemt contact op met de servicedienst.

is geblokkeerd met knipperende controlelampjes

*Alleen aanwezig op bepaalde modellen. 56
