GEBRUIKSAANWIJZING HMC9000A CARREFOUR

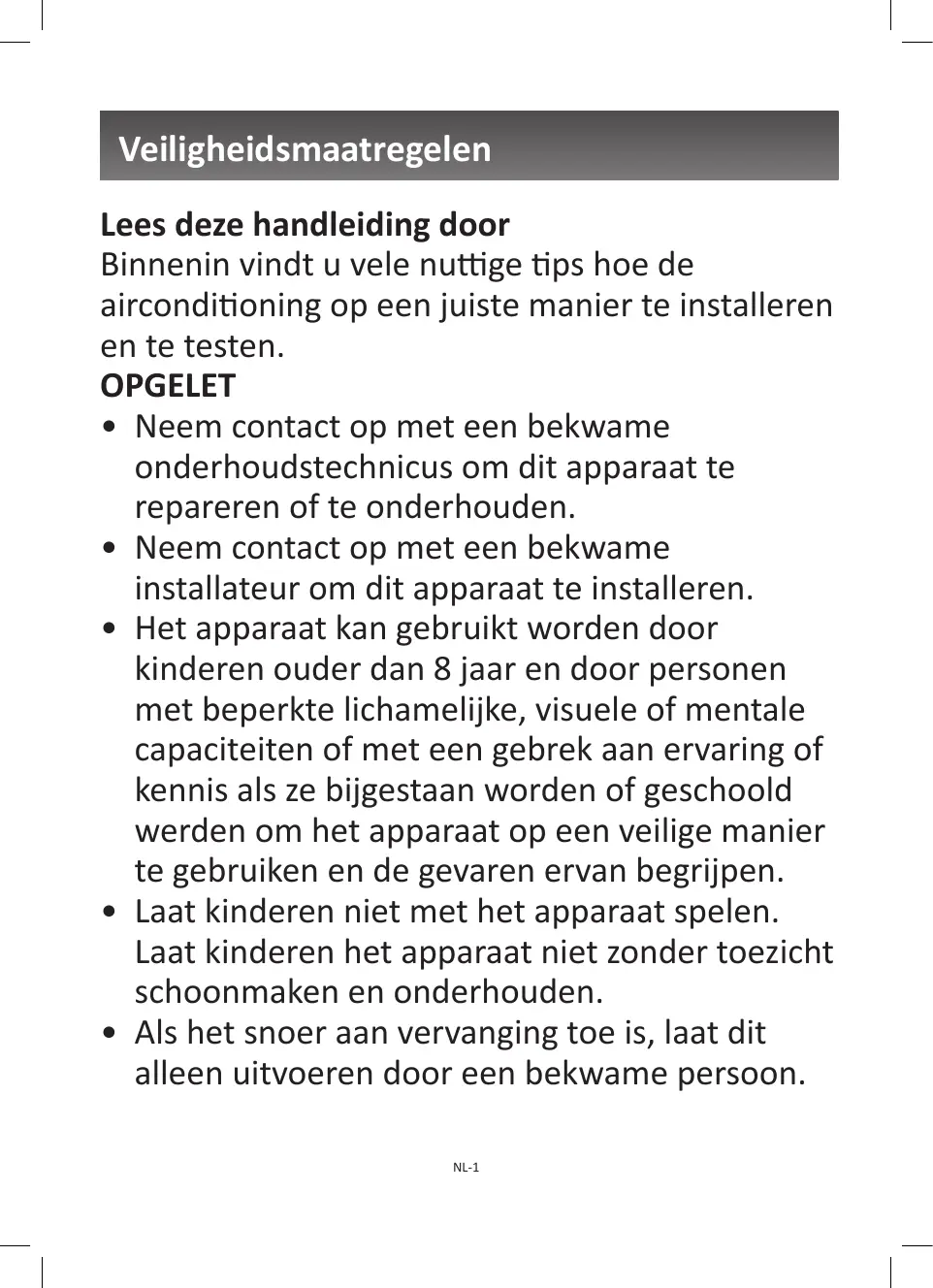

HMC9000AMD-14 Veiligheidsmaatregelen Lees deze handleiding door Binnenin vindt u vele nuttige tips hoe de airconditioning op een juiste manier te installeren en te testen. OPGELET

• Neem contact op met een bekwame onderhoudstechnicus om dit apparaat te repareren of te onderhouden.
• Neem contact op met een bekwame installateur om dit apparaat te installeren.
• Het apparaat kan gebruikt worden door kinderen ouder dan 8 jaar en door personen met beperkte lichamelijke, visuele of mentale capaciteiten of met een gebrek aan ervaring of kennis als ze bijgestaan worden of geschoold werden om het apparaat op een veilige manier te gebruiken en de gevaren ervan begrijpen.
• Laat kinderen niet met het apparaat spelen. Laat kinderen het apparaat niet zonder toezicht schoonmaken en onderhouden.
• Als het snoer aan vervanging toe is, laat dit alleen uitvoeren door een bekwame persoon. NL-1

• De installatie mag alleen conform de nationale wetgeving inzake bedrading en door bekwaam personeel uitgevoerd worden. Veiligheidsinformatie Veiligheidsvoorschriften

LEES DE VOLGENDE INSTRUCTIES ZORGVULDIG

DOOR VOORDAT U HET APPARAAT GEBRUIKT.

• Lees de volgende instructies zorgvuldig door en bewaar deze gebruiksaanwijzing op een veilige plaats voor latere raadpleging. Volg alle veiligheidsinstructies op, om schade door verkeerd gebruik te voorkomen.
• Bewaar de gebruiksaanwijzing voor latere raadpleging. Als het apparaat aan een derde wordt gegeven, doe dan tevens deze gebruiksaanwijzing erbij.
• Het apparaat kan gebruikt worden door kinderen ouder dan 8 jaar en door personen met beperkte lichamelijke, visuele of mentale capaciteiten of met een gebrek aan ervaring of kennis als ze bijgestaan worden of geschoold werden om het apparaat op een veilige manier te gebruiken en de gevaren ervan begrijpen. NL-2

• Laat kinderen niet met het apparaat spelen. Laat kinderen het apparaat niet zonder toezicht schoonmaken en onderhouden.
• Repareer het apparaat nooit zelf. Alle reparatiewerkzaamheden op het apparaat dienen door een bekwame technicus uitgevoerd te worden.
• Het apparaat is alleen voor gebruik binnenshuis.
• Voor ingebruikname, controleer of de netvoeding conform het typeplaatje is.
• Raak de stekker nooit met natte of vochtige handen aan.
• Haal de stekker niet via het snoer uit het stopcontact.
• Probeer niet om het snoer langer te maken door deze aan een ander snoer te koppelen of een verlengsnoer te gebruiken.
• Steek geen vinger, staaf of ander voorwerp in de luchtuitlaat/-inlaat, dit zal letsel veroorzaken wanneer de ventilator op hoge snelheid draait.
• Installeer een circuitonderbreker met een nominaal vermogen en een meerpolige loskoppelinrichting om risico op elektrische schokken te vermijden. NL-3

• Als het netsnoer is beschadigd, moet deze worden vervangen door de fabrikant, een erkend hersteller of een ander gekwalificeerd persoon om gevaar te vermijden. Waarschuwingen
• Plaats de batterijen volgens de juiste polariteit.
• Zorg dat de (+) en (-) pool zich in de juiste richting bevinden.
• Meng geen oude met nieuwe batterijen of verschillende soorten batterijen: alkaline, standaard (koolstof-zink) of oplaadbare (nikkel-cadmium).
• Gebruik nooit batterijen die een elektrolytlek of barsten vertonen.
• Gooi gebruikte batterijen nooit in open vuur, deze kunnen ontploffen.
• Houd de batterijen uit de buurt van kinderen.
• Veroorzaak geen kortsluiting met de polen van de batterijen.
• Haal gebruikte batterijen uit het product.
• Haal de batterijen uit het apparaat alvorens deze weg te gooien, als het apparaat niet langer gebruikt wordt of een lange tijd niet zal gebruikt worden. NL-4

• Probeer niet om batterijen te openen.
• Stel batterijen (accupack of geïnstalleerde batterijen) nooit bloot aan overmatige warmte zoals zonlicht, vuur, enz.
• Ga na of het batterijvak juist gesloten is.
• Er is explosiegevaar als de batterijen op een verkeerde manier worden geplaatst.
• De batterijen moeten steeds vervangen worden door batterijen van hetzelfde of een gelijkwaardig type.
• Wegwerpbatterijen mogen niet worden opgeladen. Belangrijk
• Het vervangen van de batterijen dient te gebeuren in overeenstemming met de geldende voorschriften inzake de afdanking.
• Lever deze in bij een geschikt inzamelpunt voor een milieuvriendelijke verwijdering. NL-5 Inhoudsopgave Gefeliciteerd Veiligheidsmaatregelen ................................................................. NL-1 Inhoudsopgave .............................................................................. NL-6 Gefeliciteerd .................................................................................. NL-7 Technische specificaties................................................................. NL-7 Beschrijving van de onderdelen .................................................... NL-8 Installatie-instructies ................................................................... NL-10 Werking ....................................................................................... NL-18 Onderhoud .................................................................................. NL-26 Probleemoplossing ...................................................................... NL-29 Vrijwaringsclausule...................................................................... NL-30 Handelsmerken ........................................................................... NL-31 Recycling...................................................................................... NL-31 Extra informatie ........................................................................... NL-31 Gefeliciteerd met uw aankoop. We bevelen u voor een beter gebruik van uw nieuw apparaat aan dat u deze gebruikershandleiding grondig leest en bewaart. Technische specificaties HMC9000AMD-14 220-240V~ 50Hz 1200W Nominale stroom Standaard Koeling omstandigheden 5,2A Stroom Invoer Energie-efficiëntie informatie Koelvermogen Koelmiddel / Lading Lawaai Toegestane overmatige bedrijfsdruk 4,5A 961,5W 2500W R410A/380g 65dB(A) 4,2MPa 1,5MPa Netto gewicht 25,5kg Voor afstandsbediening 1,5V LR03 (AAA) batterij x 2 meegeleverd NL-6 Aflaatdruk Zuigdruk NL-7 Toebehoren Beschrijving van de onderdelen Voorzijde

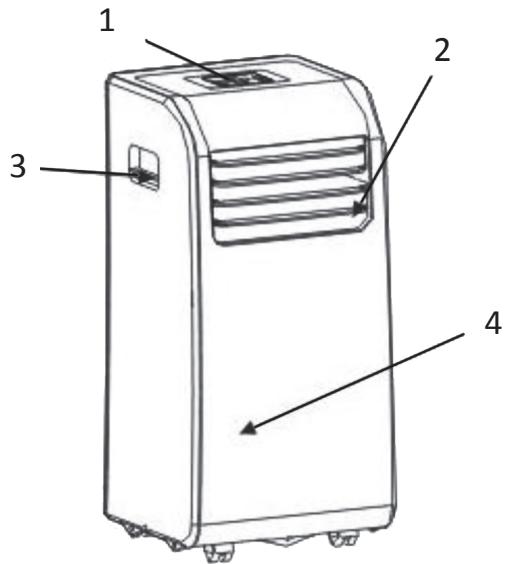

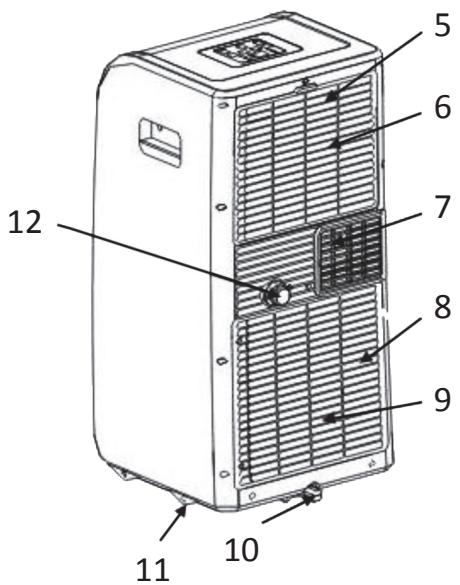

ONDERDELEN Achterzijde

NAAM VAN ONDERDELEN: Uitlaatslang (meegeleverd), adapter B (ronde mond of platte mond: afhankelijk van het model) en raamschuifkit en bout ) Adapter B(ronde mond) ( ) 1 set Muuruitlaatadapter A ( ) 1 st AANTAL: 1 set

Afstandsbediening en batterij (alleen voor modellen met afstandsbediening) Afvoerslang 1 set

1 st Controleer of alle onderdelen zijn geleverd en raadpleeg de installatie-instructies voor hun juist gebruik.

2. Hendel voor horizontale latten

(handmatig in te stellen)

3. Draaghandvat (beide zijden)

5. Bovenste luchtfilter

(achter het rooster)

8. Onderste luchtfilter

(achter het rooster)

10. Afvoer voor onderste schaal

NL-8 NL-9 Installatie-instructies Waarschuwing:

• Installeer het apparaat in overeenstemming met de nationale bedradingsvoorschriften. Het apparaat moet geaard zijn.
• Installeer het apparaat niet in een wasruimte.
• Zorg dat de stekker van het apparaat altijd eenvoudig bereikbaar is.
• Installeer het apparaat niet in een ruimte waar brandbaar gas kan ontsnappen om brand- of explosiegevaar te vermijden. Plaatsing
• Plaats de airconditioning op een stevig oppervlak om lawaai en trilling te beperken. Voor een veilige en stevige plaatsing, plaats het apparaat op een gladde en effen vloer die sterk genoeg is om het apparaat te kunnen dragen.
• Het apparaat is voorzien van wielen om het verplaatsen makkelijker te maken. Verplaats het apparaat alleen op gladde, vlakke oppervlakken. Wees voorzichtig wanneer u het apparaat op tapijt verplaatst. Rol het apparaat niet over voorwerpen.
• Plaats het apparaat binnen het bereik van een geaard stopcontact met een gepast vermogen.
• Plaats nooit obstakels rond de luchtinlaat of -uitlaat van het apparaat.

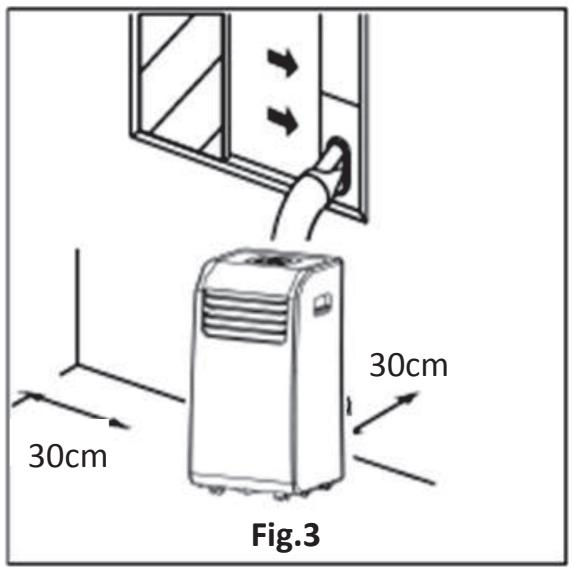

• Laat een vrije ruimte van minstens 30 cm tussen de airconditioning en de muur. De raamschuifkit installeren Uw raamschuifkit is ontworpen om op de meeste standaard "verticale" en "horizontale" raamuitvoeringen te passen. Het is echter mogelijk dat u enkele aspecten van de installatieprocedures voor bepaalde types van ramen dient te improviseren/wijzigen. Raadpleeg Fig.4 en Fig.5 voor de minimum en maximum raamopening. De raamschuifkit kan met een bout worden vastgemaakt (zie Fig.5a). NL-10 30cm 30cm Fig.3 Verticaal raam Raamschuifkit Minimum: 67,5 cm Maximum: 123 cm Fig.4 NL-11 Installatie in een verticaal schuifraam

1. Knip de (zelfklevende) schuimafdichting op de gepaste lengte af en

maak deze aan de vensterbank vast. Fig. 6

2. Maak de raamschuifkit aan de vensterbank vast. Pas de lengte van

de raamschuifkit aan naar gelang de breedte van het raam. Open het schuifraam en plaats de raamschuifkit op de vensterbank. Fig.7

3. Knip de (zelfklevende) schuimafdichting op de gepaste lengte af en

maak deze op de bovenkant van het raam vast. Zoals afgebeeld in Fig.8.

4. Sluit het schuifraam stevig tegen het raam.

5. Knip de schuimafdichting op een gepaste lengte af en dicht

de ruimte tussen het bovenste schuifraam en het buitenste schuifraam volledig af. Zoals afgebeeld in Fig.9. Horizontaal raam Raamschuifkit Minimum: 67,5 cm Maximum: 123 cm Fig. 5 bout Raamschuifkit Installatie in een horizontaal schuifraam

1. Knip de (zelfklevende) schuimafdichting op de gepaste lengte af en

maak deze aan de raamlijst vast, Fig.10.

2. Maak de raamschuifkit aan de vensterbank vast. Pas de lengte van

de raamschuifkit aan naar gelang de breedte van het raam. Open het schuifraam en plaats de raamschuifkit op de vensterbank. Zie Fig.11.

3. Knip de (zelfklevende) schuimafdichting op de gepaste lengte af en

maak deze op de bovenkant van het raam vast. Zoals afgebeeld in Fig.12.

4. Sluit het schuifraam stevig tegen het raam.

5. Knip de schuimafdichting op een gepaste lengte af en dicht

de ruimte tussen het bovenste schuifraam en het buitenste schuifraam volledig af. Zoals afgebeeld in Fig.13. Fig.5a NL-12 NL-13 Schuimafdichting A (zelfklevend) Fig. 6 Schuimafdichting A (zelfklevend) Fig.10 Raampaneel Raamkit Fig.11 Fig.7 Vensterbank Raamkit Fig.8 Fig.12 Vensterbank Schuimafdichting Schuimafdichting Fig.9 Fig.13 De uitlaatslang installeren De uitlaatslang dient naar gelang de modus al dan niet geïnstalleerd te worden. COOL of AUTO modus Moet worden geïnstalleerd FAN, DEHUMIDIFY modus Mag al dan niet worden geïnstalleerd

1. Installeer de raamuitlaatadapter B op de uitlaatslang, zoals

afgebeeld in Fig.14. Zie de vorige pagina's voor het installeren van de raamkit.

2. Duw de uitlaatslang in de luchtuitlaatopening volgens de richting

van de pijl (zie Fig.15). De uitlaatslang kan in de muur worden geïnstalleerd.

1. Maak een gat in de muur. Installeer de muuruitlaatadapter A op

de muur (buitenkant) met behulp van 4 muurpluggen en houten schroeven. Draai deze stevig vast. (Zie Fig.16)

2. Bevestig de geïnstalleerde adapter B (ronde mond) van de

uitlaatslang aan de muuruitlaatadapter A Opmerking: Dek het gat af met behulp van de adapterkap wanneer niet in gebruik. De slang kan iets worden samengedrukt of verlengd naar gelang de installatievereiste. Het is echter aanbevolen om de lengte van de slang zo kort mogelijk te houden. BELANGRIJK: BUIG DE SLANG NIET (ZIE Fig.17) OPGELET: Zorg dat er zich geen obstakels in de buurt van de luchtuitlaat van de uitlaatslang (binnen het bereik van 500mm) bevinden om ervoor te zorgen dat het uitlaatsysteem correct werkt. NL-14 NL-15 Waterafvoer Fig.14 Fig.15 Positie van de muurplug Adapter A Adapterkap max 120cm

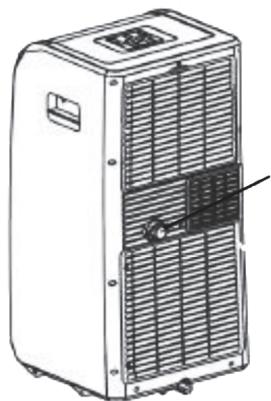

• Tijdens de ontvochtigingsmodi, verwijder de afvoerplug achteraan het apparaat en maak de afvoerslang aan het gat vast. Plaats het open uiteinde van de slang direct boven de afvoerzone in uw keldervloer. Zie Fig.18 en 19.
• Als het water in de onderste schaal een vooraf bepaald niveau bereikt, piept het apparaat 8 keer en geeft het digitaal display "P1" weer. Het airconditioning-/ontvochtingsproces wordt vervolgens onmiddellijk gestopt. De ventilatormotor blijft echter werken (dit is normaal). Verplaats het apparaat voorzichtig naar een afvoerlocatie, verwijder de onderste afvoerplug en laat het water afvoeren (Fig.20). Plaats de onderste afvoerplug terug en schakel het apparaat opnieuw in totdat het "P1" symbool verdwijnt. Als de fout opnieuw optreedt, neem contact op een bekwame reparateur. OPMERKING: Installeer de onderste afvoerplug voordat u het apparaat gebruikt. Verwijder de afvoerplug. Continue afvoerslang min 30cm Fig.16 Fig.18 Fig.19 Onderste afvoerplug Fig.17 NL-16 Fig.20 NL-17 Werking Werkingsomstandigheden
• Gebruik de airconditioning alleen binnen het onderstaand aangegeven temperatuurbereik: Modus Cool Dry Kamertemperatuur 17°C (62°F) ~ 35°C (95°F) 13°C (55°F) ~ 35°C (95°F)

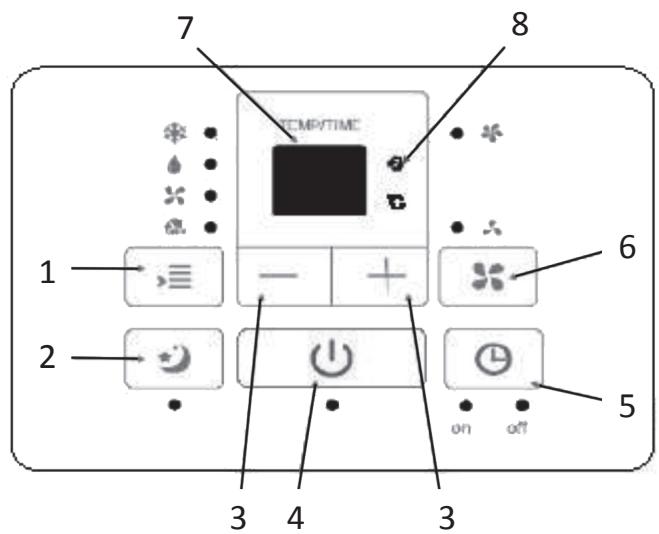

GEBRUIKSINSTRUCTIES VOOR ELEKTRONISCHE BEDIENING

Alvorens te beginnen, maak uzelf vertrouwd met het bedieningspaneel en de afstandsbediening en alle functies en volg vervolgens het symbool voor de gewenste functies. Het apparaat kan worden bediend via het bedieningspaneel op het apparaat of via de afstandsbediening. GEBRUIKSINSTRUCTIES VOOR ELEKTRONISCHE BEDIENING

Selecteert de gepaste werkingsmodus. Telkens u op de knop drukt, wordt de modus op volgende volgorde gewijzigd: AUTO, COOL, DRY, FAN. Het moduscontrolelampje brandt naast de ingestelde werkingsmodus.

Gebruikt om de slaapwerking in te schakelen.

3. OMHOOG (+) en OMLAAG (-) knop

Wordt gebruikt om de temperatuurinstelling (met een interval van 1°C/2°F) binnen een bereik tussen 17°C(62°F) en 30°C(88°F) of de timerinstelling binnen een bereik tussen 0~24 uur aan te passen (verhogen/verlagen). OPMERKING: De temperatuur kan in graden Fahrenheit of graden Celsius worden weergegeven. Om tussen de eenheden te schakelen, druk en houd de Omhoog en Omlaag knop gedurende 3 seconden tegelijkertijd ingedrukt.

Het apparaat in-/uitschakelen

Wordt gebruikt om het programma met de AUTO ON starttijd en AUTO OFF stoptijd in te schakelen, in combinatie met de + & knoppen

Druk om de ventilatorsnelheid te selecteren. U hebt keuze uit LAAG en HOOG. Het ventilatorcontrolelampje brandt naast de ingestelde ventilatorsnelheid.

Toont de ingestelde temperatuur in “°C” of “°F” en de automatische timerinstellingen. In de DRY en FAN modus wordt de kamertemperatuur weergegeven. NL-19

8. ENERGIEBEHEER functie

Als de kamertemperatuur gedurende een bepaalde periode lager (koelmodus) of hoger (verwarmingsmodus) dan de ingestelde temperatuur is, wordt de energiebeheersfunctie automatisch ingeschakeld. De compressor en ventilatormotor stoppen met werken en het energiebeheerscontrolelampje brandt Als de kamertemperatuur hoger (koelmodus) of lager (verwarmingsmodus) dan de ingestelde temperatuur is, wordt de energiebeheersfunctie automatisch uitgeschakeld. Het energiebeheerscontrolelampje dooft en de compressor en/of de ventilatormotor werken. Foutcodes: E1 - Fout bij kamertemperatuursensor- Haal de stekker uit het stopcontact en steek vervolgens opnieuw in. Als fout opnieuw optreedt, neem contact op met een bekwame reparateur. E2 - Fout bij temperatuursensor van verdamper- Haal de stekker uit het stopcontact en steek vervolgens opnieuw in. Als fout opnieuw optreedt, neem contact op met een bekwame reparateur. E4 - Fout bij communicatie met bedieningspaneel- Haal de stekker uit het stopcontact en steek vervolgens opnieuw in. Als fout opnieuw optreedt, neem contact op met een bekwame reparateur. Beveiligingscodes: P1 - Onderste schaal is vol - Sluit de afvoerslang aan en voer het verzamelde water af. Als de fout opnieuw optreedt, neem contact op een bekwame reparateur. OPMERKING: Als er meerdere codes optreden, is de prioriteit van de weergave van de codes als volgt: E4--E2--E1--P1. NL-20

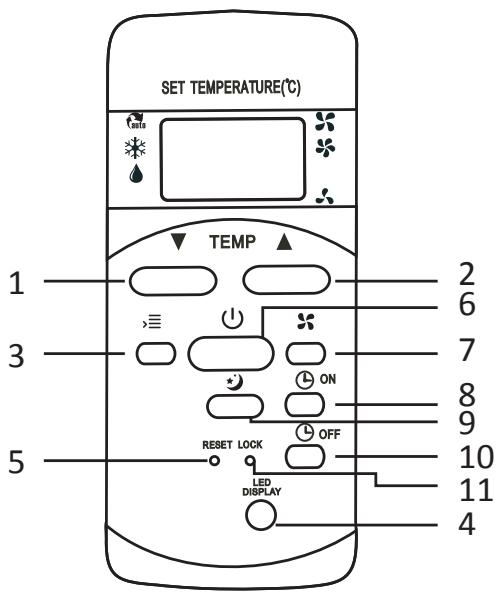

Druk op deze knop om de kamertemperatuur in een interval van 1°C (2°F) tot 17°C (62°F) te verlagen.

Druk op deze knop om de kamertemperatuur in een interval van 1°C (2°F) tot 30°C (88 °F) te verhogen.

Telkens op de knop wordt gedrukt, wijzigt de werkingsmodus in de volgende volgorde: AUTO COOL DRY FAN

Druk op deze knop om het display op het apparaat te doven, druk nogmaals om het display in te schakelen.

Als de ingesprongen RESET knop wordt ingedrukt, worden alle huidige instellingen geannuleerd en wordt het apparaat op de initiële instellingen teruggezet.

Druk op deze knop om het apparaat in te schakelen, druk nogmaals om het apparaat uit te schakelen. NL-21

7. VENTILATORSNELHEID knop

Wordt gebruikt om de ventilatorsnelheid in te stellen. U hebt keuze uit drie instellingen: Auto Laag Hoog

Druk op deze knop om de tijdinstelling voor Automatisch aan te activeren. Elke druk op de knop verhoogt de tijdinstelling met 30 minuten tot 10 uur, en vervolgens met 1 uur tot 24 uur. Om de tijdinstelling voor Automatisch aan te annuleren, druk op de knop totdat de tijdinstelling 0.0 is.

9. BESPARING (SLAAP) knop

Selecteer deze functie tijdens de slaaptijd. De meest comfortabele temperatuur wordt gehandhaafd en er wordt op energie bespaard. Deze functie is alleen beschikbaar in de COOL of AUTO modus. OPMERKING: U kunt tijdens de werking de SLAAPmodus annuleren door op de AAN/UIT, VENTILATORSNELHEID, SLAAP of MODUS knop te drukken.

Druk op deze knop om de tijdinstelling voor Automatisch uit te activeren. Elke druk op de knop verhoogt de tijdinstelling met 30 minuten tot 10 uur, en vervolgens met 1 uur tot 24 uur. Om de tijdinstelling voor Automatisch uit te annuleren, druk op de knop totdat de tijdinstelling 0.0 is.

Druk op de ingesprongen knop om alle huidige instellingen te vergrendelen. De afstandsbediening aanvaardt geen enkele bewerking, tenzij deze van de LOCK knop. Gebruik de VERGRENDELING modus om het ongewild wijzigen van de instellingen te vermijden. Druk nogmaals op de LOCK knop om de VERGRENDELING functie te annuleren. Een vergrendelingssymbool verschijnt op het display van de afstandsbediening wanneer de vergrendelingsfunctie geactiveerd is. NL-22 Gebruiksinstructies COOL werking

• Druk op de “MODUS” knop totdat het “COOL” controlelampje brandt.
• Druk op de instelknoppen “ ” of “ ” om uw gewenste kamertemperatuur te selecteren. U kunt een temperatuur binnen een bereik van 17°C-30°C/62°F-88°F instellen.
• Druk op de "VENTILATOR" knop om de ventilatorsnelheid te kiezen. DRY werking
• Druk op de “MODUS” knop totdat het “DRY” controlelampje brandt.
• In deze modus kunt u geen ventilatorsnelheid selecteren of de temperatuur aanpassen.
• Houd ramen en deuren gesloten voor het beste ontvochtigingseffect.
• Sluit de slang niet op het raam aan. AUTO werking
• Als u de airconditioning op de AUTO modus instelt, wordt de COOL of FAN werking automatisch geselecteerd afhankelijk van de ingestelde temperatuur en de kamertemperatuur.
• De airconditioning controleert de kamertemperatuur automatisch rond het temperatuurpunt dat u hebt ingesteld.
• In de AUTO modus is het niet mogelijk om de ventilatorsnelheid te selecteren.
• OPMERKING: In de AUTO modus branden zowel het AUTO moduscontrolelampje als het controlelampje van de huidige werkingsmodus. FAN werking
• Druk op de “MODUS” knop totdat het “FAN" controlelampje brandt.
• Druk op de "VENTILATOR" knop om de ventilatorsnelheid te kiezen. De temperatuur kan niet worden aangepast.
• Sluit de slang niet op het raam aan. NL-23 TIMER werking
• Als het apparaat is ingeschakeld, druk op de Timer knop, het TIMER OFF controlelampje brandt. Dit geeft aan dat het Auto Stop-programma in werking is gesteld. Druk nogmaals op de Timer knop en het TIMER ON controlelampje brandt. Dit geeft aan dat het Auto Start-programma in werking is gesteld.
• Als het apparaat is uitgeschakeld, druk op de Timer knop, het TIMER ON controlelampje brandt. Dit geeft aan dat het Auto Start-programma in werking is gesteld. Druk nogmaals op de Timer knop en het TIMER OFF controlelampje brandt. Dit geeft aan dat het Auto Stop-programma in werking is gesteld.
• Druk of houd de OMHOOG of OMLAAG knop ingedrukt om de automatische tijd met 0,5 uur tot 10 uur, vervolgens met 1 uur tot 24 uur te wijzigen. Het aftellen van de resterende tijd voor inschakeling start.
• De geselecteerde tijd wordt binnen 5 seconden geregistreerd waarna de vorige temperatuurinstelling opnieuw automatisch wordt weergegeven.
• De geprogrammeerde Auto Start/Stop tijd wordt geannuleerd wanneer het apparaat wordt in- of uitgeschakeld of wanneer de tijdinstelling naar 0.00 wordt gewijzigd.
• De geprogrammeerde Auto Start/Stop tijd wordt tevens geannuleerd wanneer de fout E1 of E2 optreedt. SLEEP werking
• Druk op deze knop en de ingestelde temperatuur wordt in 30 minuten met 1°C/2°F verhoogd. Na nogmaals 30 minuten wordt de ingestelde temperatuur opnieuw met 1°C/2°F verhoogd. Deze nieuwe temperatuur wordt gedurende 7 uur gehandhaafd waarna het apparaat naar de oorspronkelijk ingestelde temperatuur teruggaat. De slaapmodus is beëindigd en het apparaat werkt opnieuw zoals oorspronkelijk ingesteld. OPMERKING: Deze functie is niet beschikbaar in de FAN of DRY modus. NL-24 Andere functies Automatisch opnieuw starten (op bepaalde modellen) Als het apparaat door een stroomuitval wordt uitgeschakeld, wordt het apparaat automatisch op de vorige functie-instelling ingeschakeld zodra de stroomvoorziening is hersteld. Wacht 3 minuten alvorens te hervatten-werking Nadat het apparaat is uitgeschakeld, is het niet mogelijk om het apparaat binnen de eerste 3 minuten opnieuw in te schakelen. Dit is om het apparaat te beschermen. De werking start automatisch na 3 minuten. Richting van de luchtstroom aanpassen Pas de richting van de luchtstroom handmatig aan. (Fig.22) Pas handmatig aan Fig.22

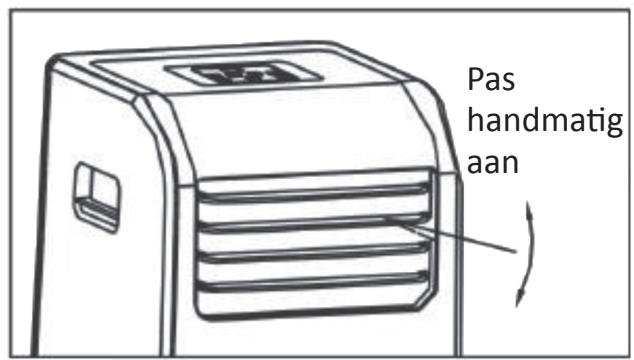

• De latten kunnen handmatig op de gewenste positie worden ingesteld.
• Plaats geen zware voorwerpen of andere ladingen op de latten, het apparaat kan worden beschadigd.
• Houd de latten tijdens de werking volledig open. NL-25 Onderhoud

ONDERHOUD EN REINIGING

BELANGRIJK: 1). Voor reiniging of onderhoud, haal de stekker uit het stopcontact. 2). Maak het apparaat niet schoon met benzine, verdunners of andere chemicaliën. 3). Was het apparaat niet direct onder een kraan of met behulp van een slang. Dit kan risico op elektrische schokken veroorzaken. 4). Als het snoer is beschadigd, laat het repareren door de fabrikant of een bekwame reparateur.

• Maak de luchtfilter minstens één keer om de twee weken schoon om een mindere werking van de ventilator door stofophoping te vermijden.

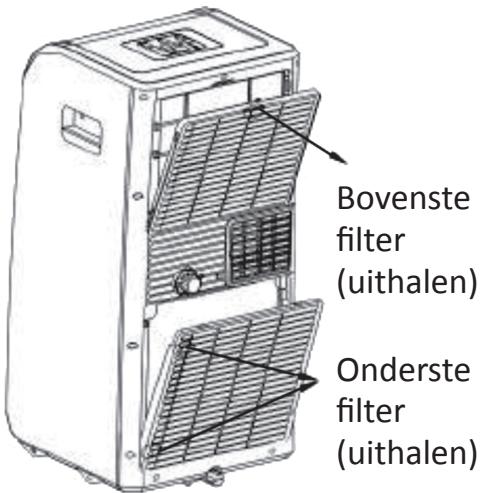

• Verwijdering Dit apparaat is voorzien van twee filters. Haal de bovenste en onderste filter uit in de richting van de pijl (Fig.23) en verwijder deze. NL-26

• Reiniging Was de luchtfilter voorzichtig in warm water (circa 40°C/104°F) met een neutraal schoonmaakmiddel. Spoel de filter en laat drogen in een schaduwrijke plaats.

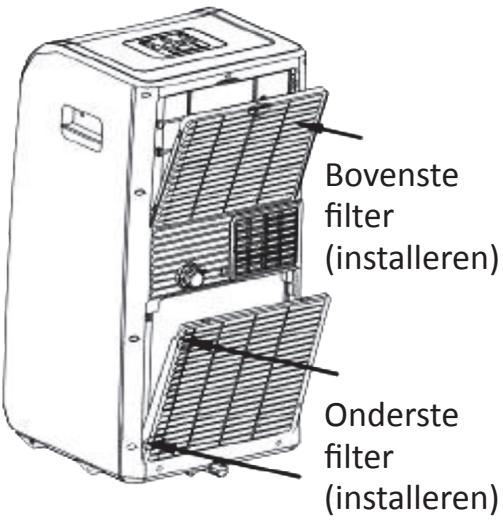

• Montage Installeer de bovenste en onderste luchtfilter na reiniging (zie Fig.24). OPMERKING: De bovenste (onderste) roosters en de bovenste (onderste) luchtfilters zijn met elkaar verbonden en kunnen van elkaar worden losgemaakt.
• Maak de buitenkant van het apparaat schoon met een pluisvrije doek geweekt in een neutraal schoonmaakmiddel. Gebruik vervolgens een droge, zachte doek.

3. Een lange periode van inactiviteit

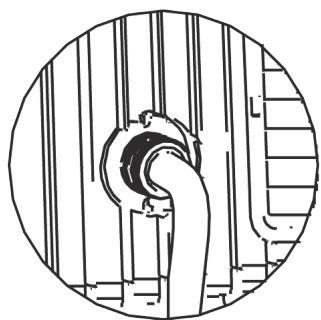

• Verwijder de rubber plug achteraan het apparaat en bevestig een slang aan de afvoer. Plaats het open uiteinde van de slang direct boven de afvoerzone in uw keldervloer (Zie Fig.18 en 19). NL-27

• Verwijder de plug van de onderste afvoer en al het water in de onderste schaal wordt afgevoerd (zie Fig.20).
• Laat het apparaat gedurende een halve dag in een warme kamer op de FAN modus ingeschakeld om de binnenkant van het apparaat te drogen en schimmelvorming te vermijden.
• Schakel het apparaat uit en haal de stekker uit het stopcontact. Wikkel het snoer op en maak vast met kleefband. Haal de batterijen uit de afstandsbediening.
• Maak de luchtfilter schoon en plaats deze vervolgens terug. Bovenste filter (installeren) Bovenste filter (uithalen) Probleemoplossing Probleem

niet ingeschakeld wanneer op de aan/uit-knop wordt gedrukt Mogelijke oorzaak P1 verschijnt op het displayvenster Kamertemperatuur is lager dan de ingestelde temperatuur (Cooling modus)

2. Niet koud genoeg De ramen of deuren in

de kamer zijn open. Uitlaatslang is niet verbonden of verstopt. Temperatuurinstelling is te hoog. Luchtfilter is verstopt door stof.

Het oppervlak is trilling oneffen.

geluid Onderste filter (uithalen) Onderste filter (installeren) NL-28 Zorg dat alle ramen en deuren dicht zijn. Verbind de slang en controleer of deze juist werkt. Stel een lagere temperatuur in. Reinig de luchtfilter. Indien mogelijk, plaats het apparaat op een effen oppervlak. Het geluid is afkomstig Dit is normaal. van het koelmiddel binnenin de airconditioning. Fig.24 Fig.23 Voorstel Voer het water in de onderste schaal af Stel de temperatuur opnieuw in. NL-29 Hieronder vindt u het bedradingsschema: Handelsmerken Carrefour Home is een gedeponeerd handelsmerk van de Carrefour groep. Alle andere bedrijfsnamen zijn handelsmerken, gedeponeerde handelsmerken of dienstmerken van hun respectievelijke eigenaars. Recycling Hieronder vindt u informatie over de ZEKERING: Vertragingstijd, 3,15A, laag uitschakelvermogen, 250V ac Dit product draagt het selectieve symbool voor afval van elektrische en elektronische apparatuur (AEEA). Dit betekent dat het product moet behandeld worden volgens de Europese Richtlijn 2012/19/EC om gerecycleerd of uit mekaar gehaald te worden om zo de impact op de omgeving te minimaliseren. De gebruiker heeft de keuze om zijn product te bezorgen aan een bevoegd recyclagepark of aan de handelaar waar hij een nieuw elektrisch of elektronisch apparaat aankoopt. Gelieve uw lokale of regionale overheidsinstanties te contacteren voor verdere informatie. Netto gewicht: 25,5 kg Extra informatie Een alternatief formaat van deze gebruiksaanwijzing is, op aanvraag, te verkrijgen bij uw Carrefour klantendienst. V0115 NL-30 NL-31
