MODE D'EMPLOI HMC9000A CARREFOUR

HAY RIAD RABAT 10000 MAROC

MOROCCO HMC9000AMD-14 CMI, TSA 91431-91343 MASSY CEDEX - FRANCE Mises en garde Lisez cette notice d'utilisation Elle contient de nombreux conseils utiles concernant l'installation et les procédures de test correctes du climatiseur. ATTENTION

• Contactez un réparateur agréé pour faire effectuer la maintenance et les réparations de cet appareil.
• Faites installer l'appareil par un installateur agréé.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés.
• Si le cordon d'alimentation doit être remplacé, son remplacement ne doit être effectué que par du personnel agréé. FR-1

• L'installation doit être effectuée conformément aux normes de câblage nationales et exclusivement par du personnel agréé. Consignes de sécurité Règles de sécurité

LISEZ ATTENTIVEMENT CETTE NOTICE

D’UTILISATION AVANT D’UTILISER L’APPAREIL.

• Lisez attentivement les consignes suivantes et conservez la notice d'utilisation dans un endroit sûr pour consultation ultérieure. Respectez toutes les consignes de sécurité afin d'éviter tout dommage causé par une mauvaise utilisation.
• Conservez cette notice d'utilisation pour consultation ultérieure. Si cet appareil est donné à un tiers, sa notice d'utilisation doit également lui être transmise.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. FR-2

• Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• N’essayez jamais de réparer l’appareil vousmême. Toutes les réparations sur l'appareil doivent être effectuées par des techniciens qualifiés.
• L'appareil est conçu exclusivement pour une utilisation en intérieur.
• Avant la première utilisation, vérifiez que les spécifications de l'alimentation électriques correspondent à celles indiquées sur la plaque signalétique.
• Ne touchez pas la fiche du cordon d’alimentation avec les mains mouillées ou humides.
• Ne débranchez jamais la fiche de la prise électrique en tirant sur le cordon d'alimentation.
• N'essayez pas d'allonger le cordon d'alimentation en le reliant à un autre cordon d'alimentation ou en utilisant une rallonge électrique.
• N'insérez pas de doigt, de tige, ni aucun objet dans les entrées/sorties d'air, car le ventilateur à haute vitesse de rotation peut provoquer des blessures. FR-3

• Un disjoncteur de la capacité nominale et un dispositif de déconnexion agissant sur toutes les bornes doivent être installés pour éviter le risque de choc électrique.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. ATTENTION
• Les piles doivent être mises en place en respectant la polarité.
• Vérifiez que les pôles (+) et (-) sont orientés correctement, conformément au schéma.
• Ne mélangez pas des piles usées avec des piles neuves ou différents types de piles : des piles alcalines avec des piles standard (carbone zinc) ou avec des piles rechargeables (nickel cadmium).
• Ne jamais utiliser de piles présentant des fuites d’électrolyte ou des fissures.
• Les piles usagées ne doivent jamais être jetées au feu, elles risqueraient d’exploser.
• Les piles doivent être tenues hors de portée des enfants.
• Ne jamais court-circuiter les pôles des piles. FR-4

• Les piles usées doivent être enlevées du produit.
• Enlevez les piles de l’appareil avant de jeter celui-ci lorsqu’il n’est plus fonctionnel, ou durant de longues périodes de non-utilisation.
• Ne jamais essayer d’ouvrir des piles.
• Les piles (ou blocs-piles) ne doivent pas être exposées à une chaleur excessive (lumière du soleil, feu, etc.).
• Vérifiez que le panneau du compartiment des piles est solidement fermé.
• Danger d'explosion si la pile n'est pas remplacée correctement.
• Ne remplacer que par le même type ou un type équivalent.
• Les piles non rechargeables ne doivent pas être rechargées. Important
• Le changement des piles doit se faire dans le respect des réglementations en vigueur concernant la mise au rebut.
• Veuillez amener les piles usagées à un centre de récupération prévu à cet effet, où elles seront traitées d’une manière respectueuse de l’environnement. FR-5 Table des matières Félicitations Mises en garde ...............................................................................FR-1 Table des matières..........................................................................FR-6 Félicitations ....................................................................................FR-7 Spécifications techniques ...............................................................FR-7 Description .....................................................................................FR-8 Instructions d’installation .............................................................FR-10 Utilisation .....................................................................................FR-18 Entretien .......................................................................................FR-26 Dépannage ...................................................................................FR-29 Déni de responsabilité ..................................................................FR-30 Marques commerciales ................................................................FR-31 Mise au rebut du produit .............................................................FR-31 Information Complémentaire .......................................................FR-31 Merci pour votre achat. Pour plus de confort dans l’utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement cette notice et de la conserver. Spécifications techniques HMC9000AMD-14 220-240 V~ 50 Hz 1200 W Intensité nominale 5,2 A Conditions Rafraîchissement Intensité Standards Entrée Classe d'efficacité énergétique Capacité de rafraîchissement Réfrigérant / Quantité Bruit Pression d'exploitation excessive admissible Pression de refoulement Pression d'aspiration Poids net 2500 W R410A / 380 g 65 dB(A) 4,2 MPa 1,5 MPa 25,5 kg Télécommande : 2 piles 1,5 V LR03 (AAA) FR-6 4,5 A 961,5 W FR-7 Accessoires Description PIÈCES Avant

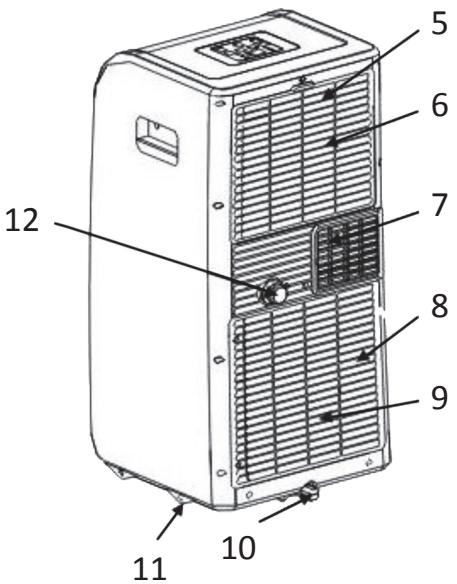

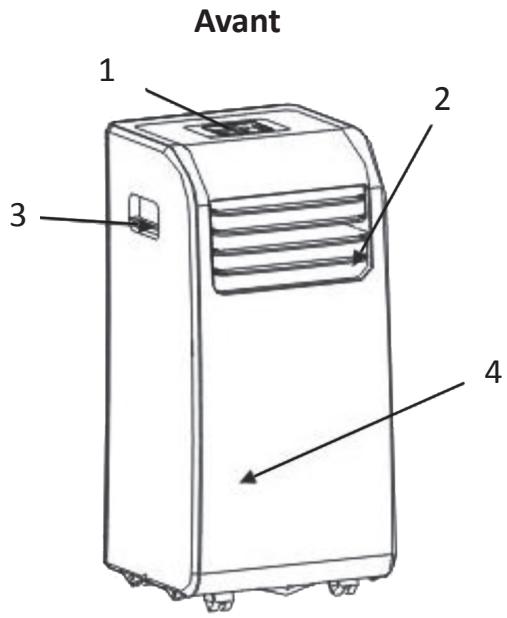

1. Panneau de contrôle

2. Levier de contrôle des

déflecteurs horizontaux (réglage manuel)

3. Poignée de transport

5. Filtre à air supérieur

(derrière la grille)

8. Filtre à air inférieur

(derrière la grille)

Tuyau d'évacuation (fourni), adaptateur B (ouverture ronde ou plate en fonction du modèle), kit coulissant pour fenêtre et vis ( ) Adaptateur B (ouverture ronde) ( ) Adaptateur A d'évacuation murale ( ) Vis en bois et chevilles à expansion ( ) Joints en mousse ( ) QUANTITÉ 1 set 1 set 1 pièce 4 pièces 3 pièces Télécommande et piles 1 set (uniquement pour les modèles avec télécommande) Tuyau de drainage 1 pièce Inspectez tous les accessoires fournis avec l'appareil et consultez la notice d'utilisation pour connaître leurs modalités d'utilisation. FR-9 Instructions d’installation Mise en garde :

• L'appareil doit être installé en respectant les règles nationales d'installation électrique. L'appareil doit être relié à la terre.
• L’appareil ne doit pas être placé dans une buanderie.
• L'appareil doit être placé en sorte que sa fiche soit accessible.
• N'installez pas l'appareil dans les endroits où il peut y avoir des fuites de gaz pour éviter un incendie ou une explosion. Emplacement
• Le climatiseur doit être placé sur un support rigide pour minimiser le bruit et les vibrations. Pour que le positionnement de l'appareil soit sûr et stable, placez-le sur un sol horizontal et lisse suffisamment solide pour supporter l'appareil.
• L'appareil est pourvu de roues qui facilitent son déplacement, néanmoins ne le faites rouler que sur des surfaces planes et lisses. Faites attention lorsque vous faites rouler l'appareil sur de la moquette ou un tapis. N’essayez pas de faire rouler l'appareil sur des objets.
• L'appareil doit être placé à portée d'une prise électrique correctement mise à la terre et d'un calibre suffisant.
• Ne placez jamais aucun obstacle près des entrées et sorties d'air de l'appareil.

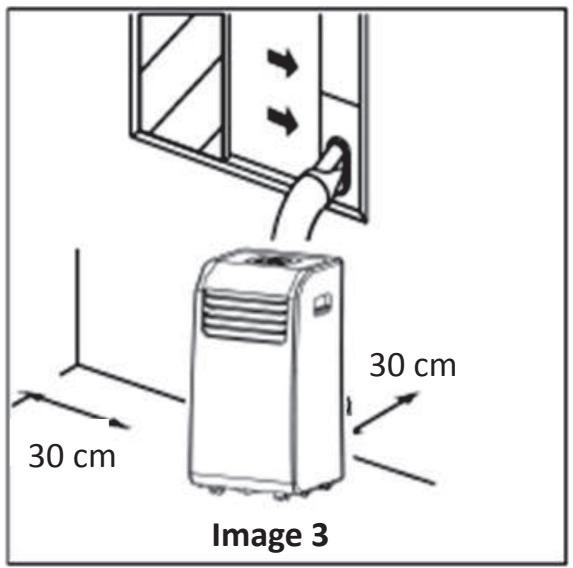

• Laissez un espace vide de 30 cm entre l'appareil et les murs pour que l'air puisse circuler. Installation du kit coulissant de fenêtre Votre kit coulissant de fenêtre a été conçu pour s'adapter à la plupart des fenêtres à ouverture verticale ou horizontale. Néanmoins, il peut être nécessaire d'improviser/modifier certains aspects des procédures d'installation pour certains types de fenêtre. Reportezvous aux images 4 et 5 pour connaître les ouvertures de fenêtre minimales et maximales. Le kit coulissant de fenêtre peut être fixé avec une vis (voir l'image 5a). FR-10 30 cm 30 cm Image 3 Fenêtre verticale Kit coulissant de fenêtre Minimum : 67,5 cm Maximum : 123 cm Image 4 FR-11 Fenêtre à ouverture horizontale Kit coulissant de fenêtre Minimum : 67,5 cm Maximum : 123 cm Image 5 Vis Kit coulissant de fenêtre Image 5a FR-12 Installation sur une fenêtre à guillotine à deux châssis mobiles

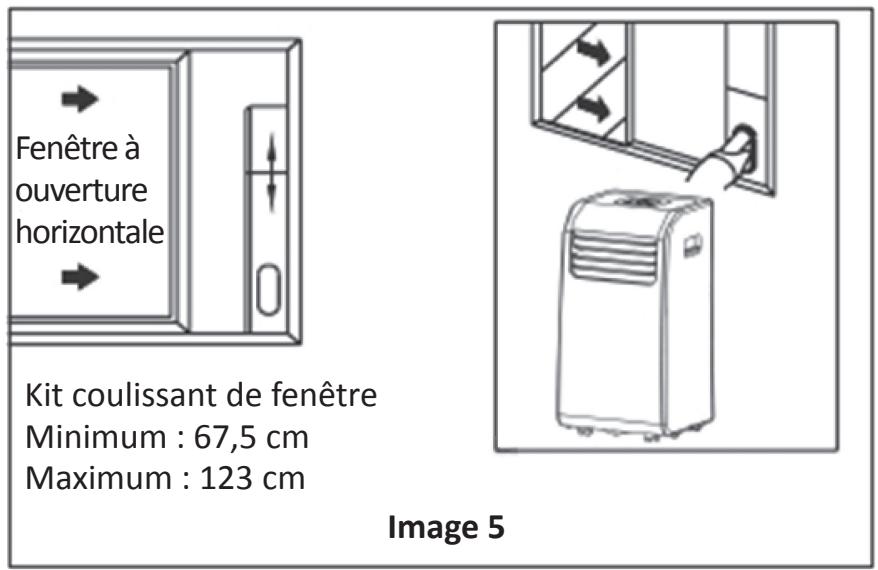

1. Coupez le joint en mousse (type adhésif) à la longueur appropriée,

puis collez-le sur le cadre de la fenêtre. Image 6

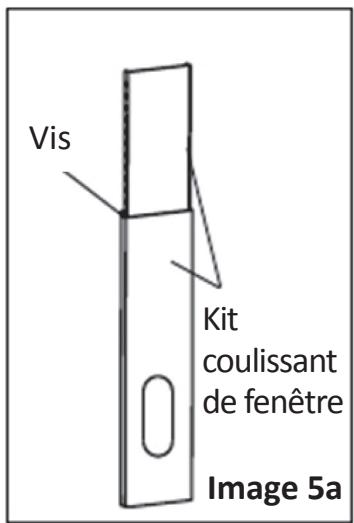

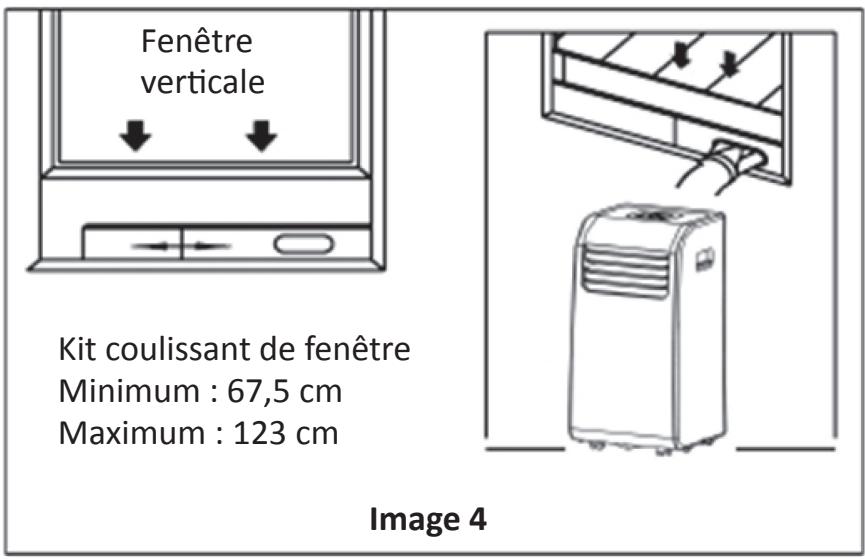

2. Fixez le kit coulissant de fenêtre sur le cadre de la fenêtre. Réglez

la longueur du kit coulissant de la fenêtre en fonction de la largeur de fenêtre. Ouvrez le châssis mobile de la fenêtre et placez le kit coulissant de fenêtre sur le cadre de la fenêtre. Image 7

3. Coupez le joint en mousse (type adhésif) à la longueur appropriée,

puis collez-le en haut de la fenêtre. Voir l'image 8.

4. Fermez complètement le châssis mobile de la fenêtre contre le

cadre de la fenêtre.

5. Coupez le joint en mousse à la longueur appropriée, puis fermez

hermétiquement l'espace ouvert entre les châssis supérieur et extérieur de la fenêtre. Voir l'image 9. Installation sur une fenêtre à châssis coulissant

1. Coupez le joint en mousse (type adhésif) à la longueur appropriée,

puis collez-le sur le cadre de la fenêtre. Image 10

2. Fixez le kit coulissant de fenêtre sur le cadre de la fenêtre. Réglez

la longueur du kit coulissant de la fenêtre en fonction de la largeur de fenêtre. Ouvrez le châssis de la fenêtre et placez le kit coulissant de fenêtre sur le cadre de la fenêtre. Image 11

3. Coupez le joint en mousse (type adhésif) à la longueur appropriée,

puis collez-le en haut de la fenêtre. Comme montré sur l'image 12.

4. Fermez complètement le châssis mobile contre le cadre de la

5. Coupez le joint en mousse à la longueur appropriée, puis fermez

hermétiquement l'espace ouvert entre les châssis supérieur et extérieur de la fenêtre. Comme montré sur l'image 13. FR-13 Joint en mousse A (type adhésif) Joint en mousse A (type adhésif) Image 6 Kit de fenêtre Image 10 Panneau de fenêtre Image 11 Image 7 Cadre de la fenêtre Kit de fenêtre Image 8 Cadre de la fenêtre Image 12 Joint en mousse Joint en mousse Image 9 Image 13 Installation du tuyau d'évacuation Le tuyau d'évacuation doit être installé ou non en fonction du mode d'utilisation. Modes RAFRAÎCHIR et AUTO Doit être installé Modes VENTILATION et Installé ou non DÉSHUMIDIFIER

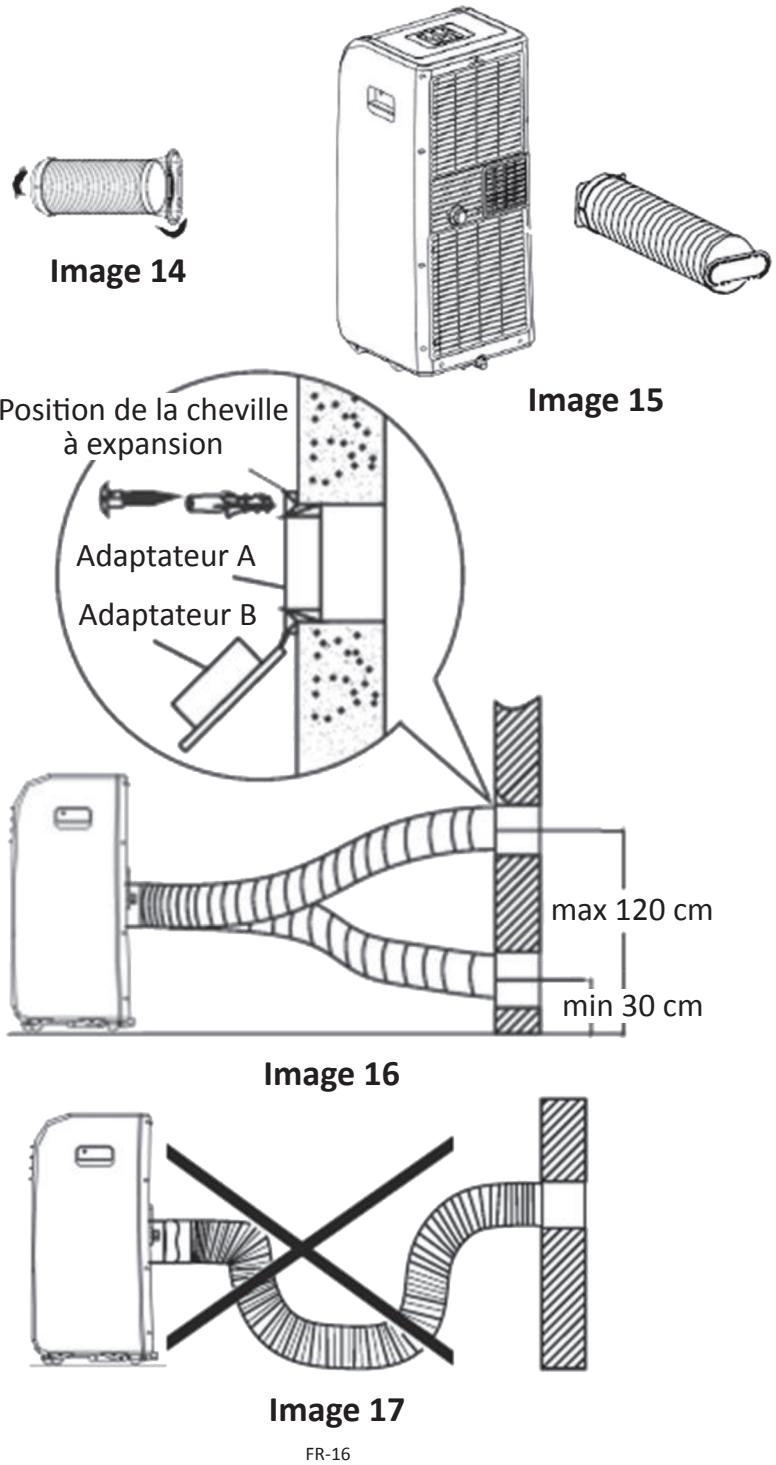

1. Installez l'adaptateur d'évacuation de fenêtre B sur le tuyau

d'évacuation (Image 14). Installez le kit de fenêtre conformément aux instructions des pages précédentes.

2. Enfoncez le tuyau d'évacuation dans la sortie d'air dans le sens de

la flèche (Image 15). Le tuyau d'extraction peut être installé sur un mur

1. Percez un trou dans le mur. Installez l'adaptateur d'évacuation

mural A sur le mur (extérieur) avec 4 chevilles à expansion et vis en bois, veillez à le fixer solidement. (Image 16)

2. Fixez l'adaptateur B attaché au tuyau d'évacuation (ouverture

ronde) sur l'adaptateur d'évacuation A. Remarque : Recouvrez le trou avec le bouchon d'adaptateur quand vous n'utilisez pas l'appareil. Le tuyau peut être modérément rétréci ou allongé en fonction des besoins de l'installation, mais il est préférable que sa longueur soit minimale. IMPORTANT : NE PLIEZ PAS EXCESSIVEMENT LE TUYAU (Image 17) ATTENTION : Veillez à ce qu'il n'y ait aucun obstacle autour de la bouche de sortie d'air du tuyau d'évacuation (à moins de 50 cm) pour que le système d'évacuation puisse fonctionner correctement. FR-14 FR-15 Drainer l'eau Image 14 Image 15 Position de la cheville à expansion Adaptateur A Adaptateur B max 120 cm min 30 cm

• Dans le mode de déshumidification, retirez le bouchon de drainage au dos de l'appareil et raccordez le tuyau de drainage sur l'orifice. Placez l'autre extrémité du tuyau directement au-dessus de la zone de drainage au sol. Voir les images 18 et 19.
• Quand le niveau d'eau dans le bac inférieur atteint un seuil prédéfini, l'appareil bipe 8 fois et son écran affiche « P1 ». Le processus de déshumidification/climatisation s'arrête alors immédiatement. Mais le moteur de ventilation reste en fonctionnement (c'est normal). Déplacez précautionneusement l'appareil dans un endroit où le vidanger, puis retirez le bouchon de l'orifice de vidange et laissez l'eau s'écouler complètement (Image 20). Réinstallez le bouchon de vidange inférieur et redémarrez l'appareil jusqu'à ce que le symbole « P1 » disparaisse. Si le problème persiste, contactez le service après-vente. REMARQUE : Veillez à réinstaller le bouchon de vidange inférieur avant de réutiliser l'appareil. Retirez le bouchon de drainage Tuyau de drainage continu Image 18 Image 19 Image 16 Bouchon de l'orifice de vidange Image 20 Image 17 FR-16 FR-17 Utilisation Conditions d'utilisation
• Le climatiseur doit être utilisé dans les plages de température suivantes : Mode Rafraîchir Déshumidifier Température de la pièce 17°C (62°F) ~ 35°C (95°F) 13°C (55°F) ~ 35°C (95°F) INSTRUCTIONS D'UTILISATION DU PANNEAU DE CONTRÔLE ÉLECTRONIQUE Avant de commencer, familiarisez-vous complètement avec le panneau de contrôle, la télécommande et toutes leurs fonctions, puis sélectionnez le symbole correspondant à la fonction que vous désirez utiliser. L'appareil peut être contrôlé uniquement avec son panneau de contrôle ou également avec sa télécommande. INSTRUCTIONS D'UTILISATION DU PANNEAU DE CONTRÔLE ÉLECTRONIQUE UTILISER LE PANNEAU DE CONTRÔLE DU CLIMATISEUR

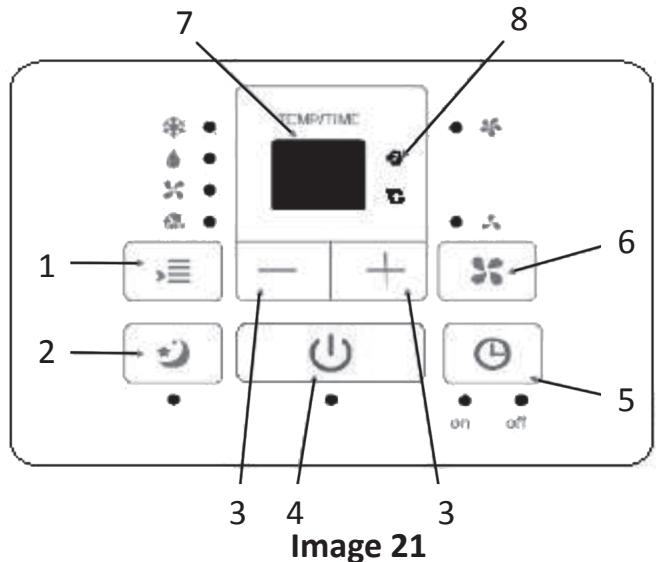

1. Touche de sélection du MODE

Sélectionner le mode de fonctionnement. À chaque pression sur cette touche, les modes sont successivement sélectionnés dans l'ordre suivant : AUTO, RAFRAÎCHIR, DÉSHUMIDIFIER, VENTILATION. Le voyant du mode sélectionné s'allume.

Activer la fonction SOMMEIL.

3. Touches HAUT (+) et BAS (-)

Modifier (augmenter/réduire) le réglage de la température (incréments de 1°C/2°F) entre 17°C (62°F) et 30°C (88°F) ou modifier le réglage de la MINUTERIE entre 0 et 24 h. REMARQUE : Le panneau de contrôle peut afficher la température en degrés Fahrenheit ou Celsius. Pour changer l’unité, appuyez simultanément sur les touches HAUT et BAS pendant 3 secondes.

4. Touche Marche/Arrêt

Allumer ou éteindre l'appareil.

Activer la fonction d'ALLUMAGE AUTO ou d'ARRÊT AUTO. Cette touche est utilisée avec les touches + et -.

6. Touche VENTILATION

Sélectionner la vitesse de ventilation sur BAS ou HAUT. Le voyant de la vitesse de ventilation sélectionnée s'allume.

Affiche la température réglée en « °C » ou « °F » et les réglages de la minuterie. Dans les modes VENTILATION et DÉSHUMIDIFIER, l'écran affiche la température de la pièce.

8. Fonction de GESTION ÉNERGÉTIQUE

Quand la température ambiante est inférieure (mode rafraîchir) ou supérieure (mode chauffer) au réglage de la température pendant un certain temps, l'appareil active automatiquement la fonction de gestion énergétique. Le compresseur et le moteur de ventilation s'éteignent et le voyant de la fonction de gestion énergétique s'allume. Quand la température ambiante est supérieure (mode rafraîchir) ou inférieure (mode chauffer) au réglage de la température pendant un certain temps, l'appareil désactive automatiquement la fonction de gestion énergétique. Le voyant de la fonction de gestion énergétique s'éteint et le compresseur et/ou le moteur de ventilation s'allument. Codes d’erreur : E1 - Erreur du capteur de température de la pièce - Débranchez l'appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. E2 - Erreur du capteur de température de l'évaporateur - Débranchez l'appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. E4 - Erreur de communication du panneau d'affichage - Débranchez l'appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente. Codes de protection : P1 - Le bac inférieur est plein - Raccordez le tuyau de vidange et videz l'eau. Si le problème persiste, contactez le service après-vente. REMARQUE : Quand plusieurs codes s'affichent, l'ordre de priorité d'affichage des codes est : E4--E2--E1--P1. FR-20

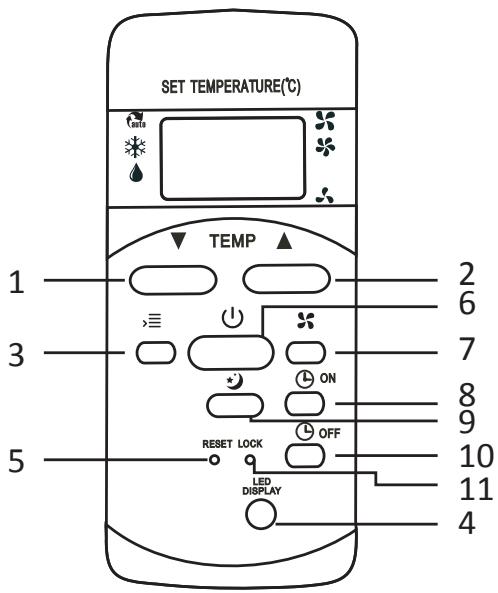

Baisser le réglage de la température par incréments de 1°C (2°F) jusqu'à 17°C (62°F).

2. Touche MONTER LA TEMPÉRATURE

Monter le réglage de la température par incréments de 1°C (2°F) jusqu'à 30°C (88 °F).

À chaque pression sur cette touche, le mode change dans l'ordre suivant : AUTO RAFRAÎCHIR DÉSHUMIDIFIER VENTILATION

4. Touche Écran à LED

Appuyez sur cette touche pour éteindre l'écran de l'unité intérieure. Appuyez à nouveau pour rallumer l'écran.

5. Bouton RÉINITIALISER

Quand vous appuyez sur le bouton RÉINITIALISER, tous les réglages actuels sont annulés et les réglages par défaut sont réactivés.

6. Touche Marche/Arrêt

Allumez sur cette touche pour allumer l'appareil. Appuyez à nouveau pour l'éteindre. FR-21

7. Touche VITESSE DE VENTILATION

Sélectionner l'une des vitesses de ventilation dans l'ordre suivant : Auto Bas Haut

8. Touche MINUTERIE D'ALLUMAGE

Appuyez sur cette touche pour activer la minuterie d'allumage automatique. À chaque pression sur cette touche, le délai augmente par incréments de 30 minutes jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. Pour désactiver cette fonction, appuyez sur la touche jusqu'à ce qu'elle soit réglée sur « 0.0 ».

9. Touche ÉCONOMIE (SOMMEIL)

Sélectionnez cette fonction avant de vous coucher pour dormir. Elle permet de maintenir la température la plus confortable et d'économiser l'énergie. Cette fonction est disponible uniquement dans les modes RAFRAÎCHIR et AUTO. REMARQUE : Quand la fonction SOMMEIL est activée, elle est désactivée si vous appuyez sur la touche MODE, SOMMEIL, VITESSE DE VENTILATION ou MARCHE/ARRÊT.

10. Touche MINUTERIE D’ARRÊT

Appuyez sur cette touche pour activer la minuterie d'arrêt automatique. À chaque pression sur cette touche, le délai augmente par incréments de 30 minutes jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. Pour désactiver cette fonction, appuyez sur la touche jusqu'à ce qu'elle soit réglée sur « 0.0 ».

Appuyez sur ce bouton dans le renfoncement pour verrouiller tous les réglages actuels, toutes les touches de la télécommande autre que ce bouton sont alors désactivées. Utilisez le mode VERROU pour éviter que les réglages ne soient modifiés accidentellement. Pour réactiver les touches et désactiver la fonction VERROU, appuyez à nouveau sur ce bouton. Le symbole verrou s'affiche sur l'écran de la télécommande quand cette fonction est activée. FR-22 Instructions d’utilisation Utiliser le mode RAFRAÎCHIR

• Appuyez sur la touche MODE jusqu'à ce que le voyant RAFRAÎCHIR s'allume.
• Réglez la température avec les touches de réglage « » et « ». La température peut être réglée entre 17°C (62°F) et 30°C (88°F).
• Appuyez sur la touche VENTILATION pour régler la vitesse de ventilation. Utiliser le mode DÉSHUMIDIFIER
• Appuyez sur la touche MODE jusqu'à ce que le voyant DÉSHUMIDIFIER s'allume.
• Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation ni régler la température.
• Maintenez les fenêtres et les portes fermées afin d'optimiser l'efficacité de la déshumidification.
• N'installez pas le tuyau sur une fenêtre. Utiliser le mode AUTO
• Quand vous réglez le climatiseur sur le mode AUTO, il sélectionne automatiquement le mode ventilation ou rafraîchir en fonction de la température que vous avez réglée et de la température de la pièce.
• Le climatiseur régule automatiquement la température de la pièce pour la maintenir autour de la température que vous avez réglée.
• Dans le mode AUTO, vous ne pouvez pas régler la vitesse de ventilation.
• REMARQUE : Dans le mode AUTO, les voyants du mode AUTO et du mode de fonctionnement en cours s'allument. Utiliser le mode VENTILATION
• Appuyez sur la touche MODE jusqu'à ce que le voyant VENTILATION s'allume.
• Appuyez sur la touche VENTILATION pour régler la vitesse de ventilation. La température ne peut pas être réglée.
• N'installez pas le tuyau sur une fenêtre. FR-23 Utiliser la MINUTERIE
• Quand l'appareil est allumé, appuyez sur la touche Minuterie, le voyant MINUTERIE D'ARRÊT s'allume. Cela indique que la minuterie d'arrêt est activée. Appuyez à nouveau sur la touche Minuterie, le voyant MINUTERIE D'ALLUMAGE s'allume. Cela indique que la minuterie d'allumage est activée.
• Quand l'appareil est éteint, appuyez sur la touche Minuterie, le voyant MINUTERIE D'ALLUMAGE s'allume. Cela indique que la minuterie d'allumage est activée. Appuyez à nouveau sur la touche Minuterie, le voyant MINUTERIE D'ARRÊT s'allume. Cela indique que la minuterie d'arrêt est activée.
• Maintenez la touche HAUT ou BAS appuyée pour modifier le délai par incréments de 0,5 h jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. L'appareil commence à décompter le délai réglé.
• Le délai réglé est enregistré dans les 5 secondes, puis le système retourne automatiquement à l'affichage de la température réglée.
• Vous pouvez à tout moment allumer ou éteindre l'appareil, ou régler la minuterie sur « 0.0 » pour annuler la minuterie d'allumage/arrêt automatique.
• En cas d'erreur (E1 ou E2), la minuterie d'allumage/arrêt automatique est désactivée. Utiliser la fonction SOMMEIL
• Appuyez sur cette touche pour activer cette fonction, la température réglée augmente de 1°C (2°F) après 30 minutes. La température réglée augmente ensuite de 1°C (2°F) supplémentaire après 30 minutes supplémentaires. Cette nouvelle température est maintenue pendant 7 h, puis l'appareil retourne à la température initialement réglée. Cela termine la fonction Sommeil et l'appareil continue de fonctionner selon les réglages initiaux. REMARQUE : Cette fonction n'est disponible que dans les modes VENTILATION et DÉSHUMIDIFIER. FR-24 Fonctions complémentaires Redémarrage automatique (certains modèles uniquement) Si l'appareil s'éteint à cause d'une coupure de courant, il redémarre automatiquement et fonctionne avec les réglages initiaux quand le courant est rétabli. Délai de 3 minutes avant redémarrage Après extinction de l'appareil, il ne peut être rallumé qu'après un délai de 3 minutes. C'est une fonction de protection de l'appareil. Le fonctionnement reprend automatiquement après 3 minutes. Régler l'orientation du flux d'air Réglez l'orientation du flux d'air manuellement. (Image 22) Réglage manuel Image 22

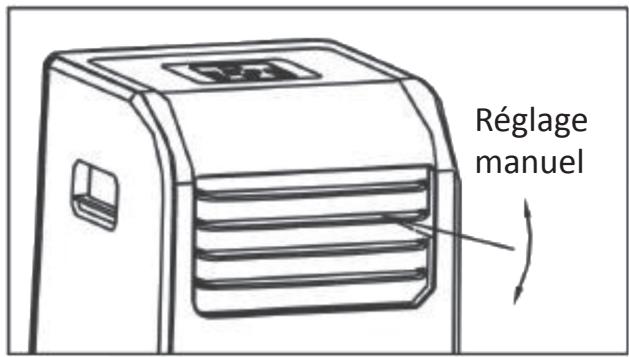

• Les déflecteurs peuvent être réglés manuellement dans la position désirée.
• Ne placez aucun objet lourd ni autre poids sur les déflecteurs, car cela peut détériorer l'appareil.
• Maintenez les déflecteurs complètement ouverts pendant l'utilisation de l'appareil. FR-25 Entretien

NETTOYAGE ET ENTRETIEN

IMPORTANT : 1). Débranchez impérativement l'appareil avant de le nettoyer ou de l'entretenir. 2). N’utilisez pas d’essence, de diluant, ni aucun autre produit chimique pour nettoyer l'appareil. 3). Ne lavez pas l'appareil directement sous l'eau du robinet ou avec un tuyau d'eau. Cela peut générer un danger électrique. 4). Si le cordon d'alimentation est endommagé, il doit être réparé par le fabricant ou son agent.

• Nettoyez les filtres à air au moins une fois toutes les deux semaines pour éviter que leur encrassement n'impacte le fonctionnement de l'appareil.

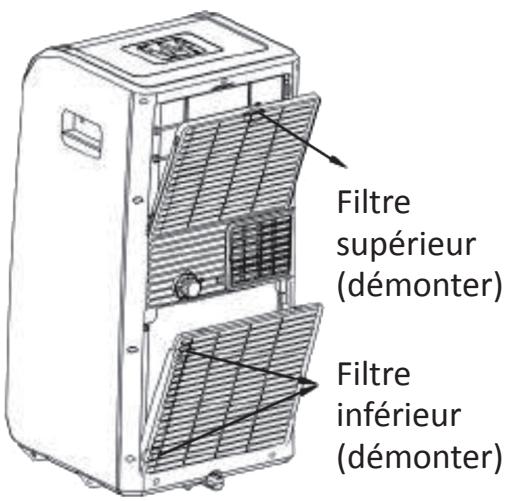

• Démontage Cet appareil est pourvu de deux filtres. Démontez les filtres supérieur et inférieur dans le sens de la flèche (Image 23), puis retirez-les. FR-26

• Nettoyage Lavez les filtres à air en les trempant doucement dans de l'eau tiède (40°C/104°F environ) avec un détergent neutre. Rincez les filtres et laissez-les sécher dans un endroit ombragé.
• Assemblage Installez les filtres à air supérieur et inférieur après les avoir nettoyés (Image 24). REMARQUE : La grille supérieure (inférieure) et le filtre supérieur (inférieur) sont attachés et peuvent être séparés.

2. Boîtier de l'appareil

• Nettoyez le boîtier de l'appareil avec un chiffon ne peluchant pas trempé dans un détergent neutre. Puis séchez-le avec un chiffon propre.

3. Avant toute période d'inutilisation prolongée

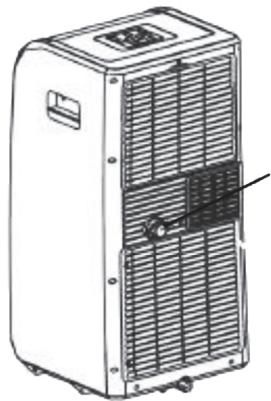

• Retirez le bouchon en caoutchouc au dos de l'appareil et raccordez le tuyau de drainage à l'orifice de drainage. Placez l'autre extrémité du tuyau directement au-dessus de la zone de drainage au sol (Images 18 et 19). FR-27

• Retirez le bouchon de l'orifice de vidange inférieur et videz entièrement l'eau du bac inférieur (Image 20).
• Faites fonctionner l'appareil dans le mode VENTILATION pendant une demi-journée dans une pièce chaude pour sécher l'intérieur de l'appareil et prévenir la formation de moisissure.
• Éteignez l'appareil et débranchez-le, enroulez son cordon d'alimentation et attachez-le avec du ruban adhésif. Retirez les piles de la télécommande.

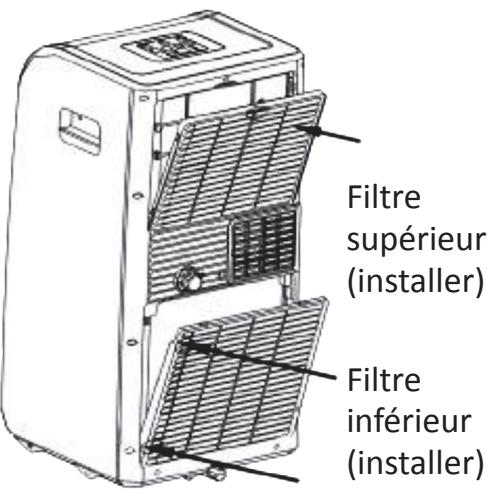

• Nettoyez les filtres à air, puis réinstallez-les. Filtre supérieur (démonter) Filtre supérieur (installer) Filtre inférieur (démonter) Filtre inférieur (installer) Dépannage Problème

s'allume pas lorsque vous appuyez sur la touche marche/ arrêt.

rafraîchissement est insuffisant. Cause possible P1 s'affiche sur l'écran. La température de la pièce est inférieure à la température réglée (mode Rafraîchir). Les fenêtres et les portes de la pièce ne sont pas fermées. Le tuyau d'évacuation d'air n'est pas raccordé ou bouché. Vérifiez que toutes les fenêtres et portes sont fermées. Raccordez le tuyau et vérifiez qu'il fonctionne normalement. La température réglée Baissez le réglage de est trop élevée. la température. Les filtres à air sont Nettoyez les filtres à encrassés par les air. poussières.

Le sol n'est pas plat ou Dans la mesure du bruyant ou vibre. insuffisamment plat. possible, placez l'appareil sur un sol plat.

4. Il y a un bruit de Ce bruit est dû au

C’est normal. gargouillements. réfrigérant dans le climatiseur. Image 24 Image 23 FR-28 Suggestion Videz l'eau du bac inférieur. Modifiez le réglage de la température. FR-29 Schéma de câblage Marques commerciales Carrefour Home est une marque enregistrée de Carrefour group. Tous les autres noms de sociétés sont des marques déposées, des marques enregistrées ou des marques de service de leurs propriétaires respectifs. Mise au rebut du produit Les spécifications du FUSIBLE sont les suivantes : Délai temporel, 3,15 A, Faible capacité de rupture, 250 V CA Ce produit porte le symbole du tri sélectif pour les déchets d’équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être traité conformément à la directive européenne 2012/19/CE de sorte qu’il puisse être recyclé ou démonté de manière à limiter son impact sur l’environnement. L’utilisateur peut remettre ce produit à un organisme de recyclage compétent ou au distributeur quand il achète un appareil électrique ou électronique neuf. Pour plus d’informations, veuillez contacter les autorités locales ou régionales. Poids net : 25,5 kg Information Complémentaire Un format alternatif de ce mode d’emploi est disponible, sur demande, auprès de votre service consommateurs Carrefour. V0115 FR-30 FR-31
