GEBRUIKSAANWIJZING MVW651 M-SYSTEM

Veiligheidsinformationatie	2
Productbeschrijving	3
Bedieningspaneel	4
Het eerste gebruik	5
De waterontharder instellen	6
Gebruik van zout voor de vaatwasser	7
Gebruik van glansspoelmiddel	8
Dagelijks gebruik	9
De vaatwasser inruimen	9
Gebruik van vaatwasmiddelen	11
Een wasprogramma selecteren en starten	12

De vaatwasser uitruimen	13
Wasprogramma's	14
Onderhoud en reiniging	15
Problèmes oplossen	16
Technische gegevens	17
Aanwijzingen voor testinstituten	18
Montage	19
Aansluiting aan de waterleiding	19
Aansluiting aan het elektriciteit'snet	21
Milieubeschemering	21

C E

Wijzigingen voorbehouden

Veiligheidsinformatie

In het belang van uw verilgheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installereren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en oncevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledigbekend zich met de werkung ervan en de verilgheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zich bij het apparaat blijven als het worden verplaatst of verkocht, zodateen die het apparaat gedurende zich hele levensduur gebruikt, maar behoren is geinformeerd over het gebruik en de verilgheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijkke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten要去en met de punt waar be-neden in de bestekmand worden ge-plaintst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.

• Open de deur nicht als het apparaat in werkking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan zich.
• Dit product mag alleen worden onderhonden door een daartoe bevoegde service-monteur en er dient alleen gebruik te worden gemaakt van originele reserveonder-delen.
• Onder geen voorwaarde要去 proberende afwasmachine zelf te repareren. Reparaties die worden uitgevoerd door onervaren personen verroorzaken letsel of storingen. Neem contact op met once serviceafdeling. Sta te allen tjide op het gebruik van originele reserveonderdelen.

Algemeneeiligkeit

• Afwasmiddelen konnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze konnen levensbedreigend zich! Houd u aan de veiligheids-instructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig়n.
  Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat nicht wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga Niet op de opener deur zitten of staan.

De veiligkeit van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine Niet zonder toezicht gebruiken.
• Houd alle verpakkingsmaterialaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen要去 verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaam-heden die nodig zich voor de installmentie van dit apparaat要去en worden uitgevoerd

door een gekwalificeerd en competent person.

• Om veiligeidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoor of de waterslangen beschadigd+zijn;of als het bedieningspaneel,het werkblad of de plint zodanig beschadigd zichdat het inwendige van de machine vrij toegankelijk is.Raadpleeg once serviceafdeling om gevaarlijke situatuies te voorkomen.
• In de behuizing van de afwasmachine mo-gen geen gaten worden geboard ter voorkoming van schade aan hydraulische en elektrische onderdelen.

! Waarschuwing! Voor de aansluiting van elektricitie en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

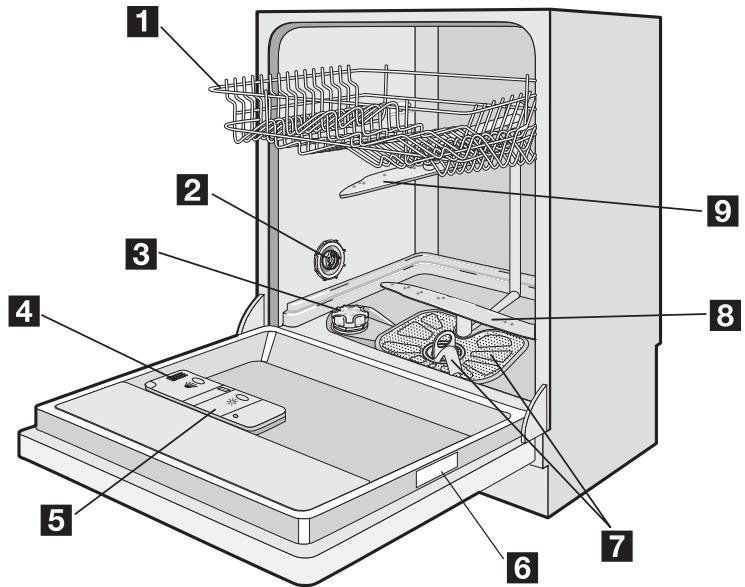

Productbeschrijving

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste spreoiarm
9 Bovenste sproeiarm

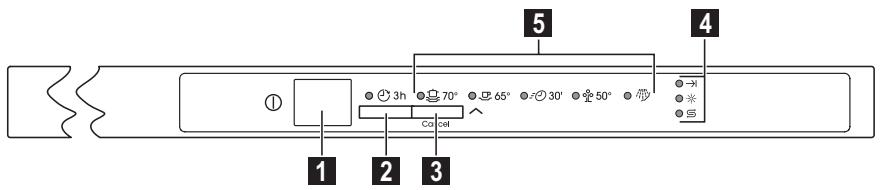

Bedieningspaneel

1 Aan-/uit-toets
2 Toetsuitgestelde start
3Programmakeuze/Cancel-toets
4 Controleampjes
5 Programmalampjes

Programmalampjes A en B

In aanvulling op de keuze van het bijbehorende afwasprogramma, zullen deze lampjes u ook helpen bij de volgende handelingen:

• het instellen van het niveau van de water-ontharder,
• het in- of uitschakelen van de geluidssignalen.

Controllampjes
Einde →|	Gaat branden als het afwasprogramma is afgelopen. Heeft ook andere visuèle signaleringsfuncties zoals: - het instellen van de waterontharder, - in- of uitschakelen van de geluidssignalen, - melden van een alarm als gevolg van storing van de machine.
Glansmiddel	Gaat branden als het glansmiddel op is.

Controleampjes

Zout

Gaat branden als het speciale zout op is.

Installing

Druk op de aan-/uitttoets; als ALLE programmalampjes uit+zijn en het controleampje Einde knippert, staat het apparaat in de instelmodus.

Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het selecteren van een afwasprogramma,
• het instellen van het niveau van de waterontharder,
• het in- of uitschakelen van de geluidssignalen,

het apparaat in de instelmodus MOET staan.

Druk op de aan-/uitttoets; Als er een programmalampje continu brandt, dan is het LAST uitgevoerde of gekozen programma nog ingesteld. Om in dit geval terug te keren maar de instelmodus moet het programma worden geannuleerd.

Een ingesteldprogramma of een lopend programma annuleren

Druk, gedurende ongeveer 3 seconden, op de toets programmakeuze/annuleren totdat het controlelampje EndGaat knipperen. Het programme is geannuleerd en de machine staat nu in de instelmodus.

Geluidssignalen

De geluidssignalen zijn bedoeld om aan te给他们 welke handelingen het apparaat aan het uitvoeren is:

• einde van het afwasprogramma,
• melden van een alarm als gevolg van storing van de machine.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installmentatie-instructies
• Verwijder alle verpakkingsmaterialen uithet inwendige van de machine
• De waterontharder instellen

Fabrieksinstelling: geluidssignalen ingeschakeld

De geluidssignalen können worden uittgeschakeld.

In- en uitschakelen van de geluidssignalen

1. Druk op de aan-/uittoets. Het apparaat moet in de instelmodus staan.
2. Houd de toets programmakeuze/annule- ren ingedrukt totdat het programma-lampje A gaat knipperen en programma-lampje B continu gaat branden.
3. Druk nogmaals op de toets programma-keuze/annuleren. Programmalampje A gaat continu branden en programma-lampje B begint te knipperen. Wacht tot programmalampje A uit gaat. Program- malampje B blijft knipperen en controle-lampje Einde brandt continu. Dit bete- Kent dat u de functie inschaken/uitschaken van de geluidssignalen geactiveerd heeft. Het continu branden van het controleampje Einde betekent dat de geluidssignalen ingeschakeld zich.
4. Om de geluidssignalen UIT te schakelen nogmaals op de toets Programmakeuze/ Annuleren drukken. Het controleampje Einde要去it, wat aangeeft dat de geluidssignalen uitgeschakeld+zijn.
5. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uittoets te drukken.

6. Om de geluidssignalen weir in te schakeilen hoeft u alleen maar de bovenstaande instructies op te volgen totdat het controleampje Einde staat branden.

7. Giet 1 liter water in het zoutreservoir en vul het reservoir vermolgens met regenerer-zout
   Vul het glansmiddeldoseerbakje

1 Als u gebruik wilt make van ge-combineerde afwasmiddelblokjes zoals:"3 in 1", "4 in 1", "5 in 1" enz... volg de instructcies in "Gebruik van afwasmiddel".

De waterontharder instellen

De afwasmachine is uitergerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overe- enstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

i De waterontharder moet op beiden manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid			Aanpassen van de waterhardheidsin-stelling		Ge-bruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

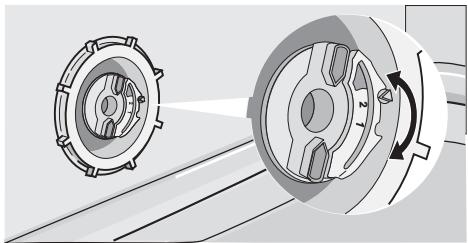

Handmatig instellen

i De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrekuit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

i De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de aan-/uittoets. De afwasmachine moet in de instelmodus staan.
2. Houd de toets programmakeuze/annuler en ingedrukt totdat het programma-lampje A gaat knipperen en programma-lampje B continu gaat branden. Wacht tot programma-lampje B uit gaat. Programma-lampje A blijft knipperen en te-gelijkkertijd gaat het controelampje Einde knipperen. Wacht tot programma-lampje B uit gaat. Programma-lampje A blijft knipperen en tegelijkertijd gaat het controelampje Einde knipperen. Dit betekent dat u de functie elektronische instelling van de waterontharder geactiveerd heeft. Het huidige niveau worden aangegeven door het,aantal keren dat het

controllampje Einde knippert en een onderbreking van enkele seconden.

Voorbeelden:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz. = niveau 5

6 keer knipperen, pauze, 6 keer knipperen, pauze, enz. = niveau 6

1. Druk op de toets Programmakeuze/Annuleren om hetiveau te wijzigen. Elke ker dat deze toets worden ingedrukt, wordt hetiveau gewijzigd. (Zie de tabel voor de selectie van het neue niveau).

Voorbeelden:

Als het huidigeiveau 5 is, wordt door de toets programmaukeuze/annuleren eenkeer in te drukken, niveau 6 geselecteerd, Als het huidigeiveau 10 is, wordt door toets programmaukeuze/annuleren eenkeer in te drukken, niveau 1 geselecteerd.

1. Schakel om de bewerking vast te leggen de afwasmachine UIT door op de aan-/uittoets te drukken.

Gebruik van zout voor de vaatwasser

Waarschuwing!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die Niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee worden voorkomen dat gemorste zoutkorrels of zout water enigeijd op de bodem van de machine中断blijven, hetgeen corrosie kan veroorzaken.

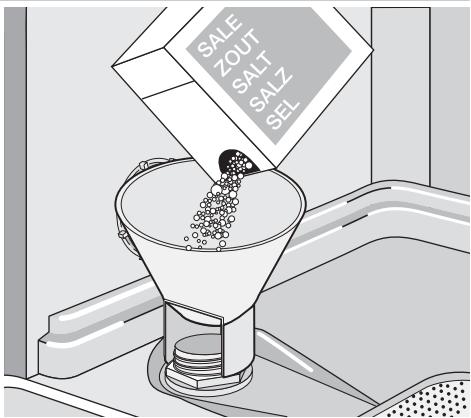

Vullen:

1. Open de deur, neem het onderrekuit de machine en schroef het deksel van het zoutreservoir los door het gegen de wijzers van de klok in te draaien.
2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout worden gevuld).
3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

1. Plaats het deksel terug en zorg er voor dat er geen zoutresten achechterblijven op de schroefdraad of op de pakking.
2. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoor een klik).

Maak u geen zorgen als er bij het vullen met zout water uit de vulopening stroomt, dit is heel normal.

Het zoutcontrolelampje op het bedieningspaneel kan 2-6增高blijven branden nadat het zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog longer duren. De werkking van de machine worden hier-door Niet beinvloed.

Gebruik van glansspoelmiddel

! Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinerinigingsmiddel, vloeibaar afwasmiddel). Dit zou het apparaat beschadenig.

Glansmiddel zorgt ervoor dat het serviesgoed grondig worden gespoeld en vrij van vlekken en strepen opdroegt.

Glansmiddel wordenijdens de LASTKEER spoelen automatisch gedoseerd.

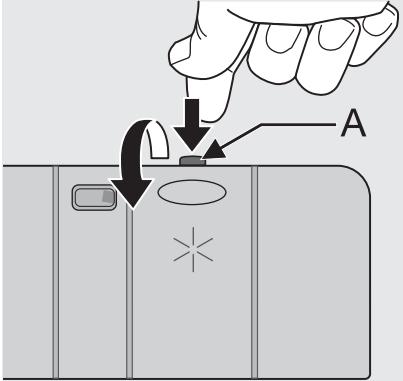

1. Open het reservoir door op de ontgren-delknap (A) te drukken.

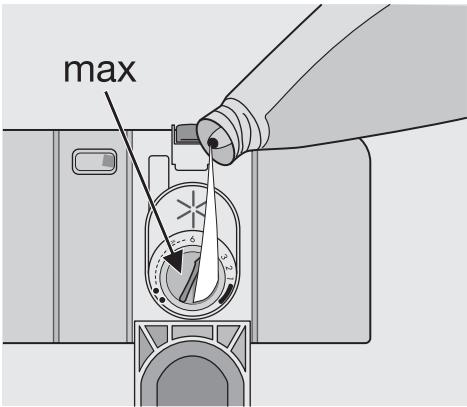

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor+tussen de

16 en 40 afwascyci, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed worden gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende koer als u een programma draait buitensporige schuimvorming te voorkomen.

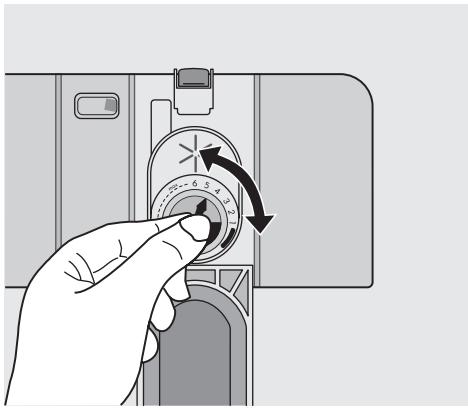

Stel de dosering van het glansmiddel in overe- enstemming met de bereekte eind- en droogresultaten in met behulp van de 6-standingschakelaar (stand 1 minimumdosering, stand 6 maximumdosering).

De dosering worden in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programme waterdruppels of kalkvlekken op het serviesgoed achechterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achechterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

Dagelijks gebruik

• Controller of het nodig is regenererzout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwasmachine.
• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

Handige aanwijzingen en tips

Sponzen, huishoudtextiel en voorwerpen die water hunnen absorberen moot Niet in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine plaatst, dient u:

• alle voedselresten en rommel te verwijderen.

• Laat aangebakken etensresten in pannen eerst inweken

• Let bij hetplaatsen van serviesgoed en bestek op de volgende punten:

• Borden en bestek mogen de draaibeweging van de spreiarmen nicht belemmeren.

• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening maar beneden zodate ze Niet vol water lopen.

• Borden en bestek mogen nicht in elkaar liggen of elkaar bedekken.
  Zorg er ter Voorkoming van schade aan glaswerk voor dat glazen elkaar Niet raken.

• Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen Niet zo goed als voorwerpen van porselein en staal.

• Lichte voorwerpen (kunststoffbakjes enz.)要去en in het bovenrek worden geplaatst en zo worden neergezet dat ze Niet kannen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt:

bestek met houten, hoornen, porseleinen of pa-relmoeren handgrenpen.
- voorwerpen van kunststof die nicht hittebestendigল.
- ouder bestek met gelijmde onderdelen die nicht hittebestendig+zijn.
gelijmd bestek of gelifimde borden.
- tinnen of koperen voorwerpen.
- glaswerk van loodkristal.
gemakkelijk roestende stalen voorwerpen.
- houten schotels.
- voorwerpen gemaakt van synthetische verzels.

in beperkte mate geschickt:

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek worden gekenmerkt als afwasmachinebestendig.
• Geglazuurde dessins können verragen als ze vaak in de afwasmachine gewassen worden.
• Silveren en aluminium hebden de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd, veroorzaken op op silver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddelijk van zilver, als dit Niet meteen na gebruik worden afgewassen.

De vaatwasser inruimen

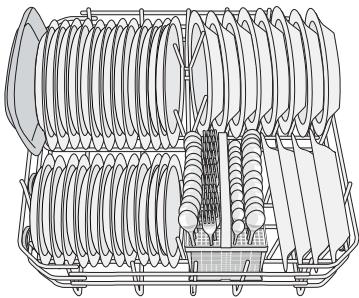

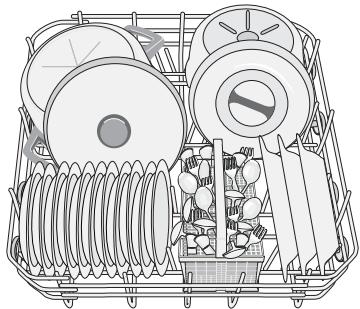

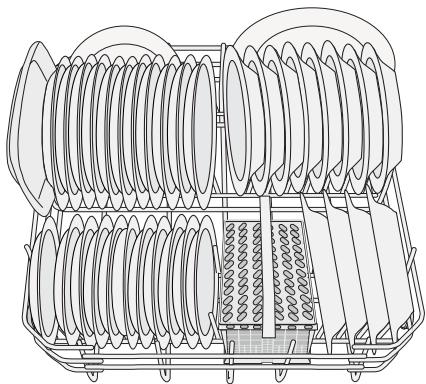

Het onderrek

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels要去en langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kunnen draaien.

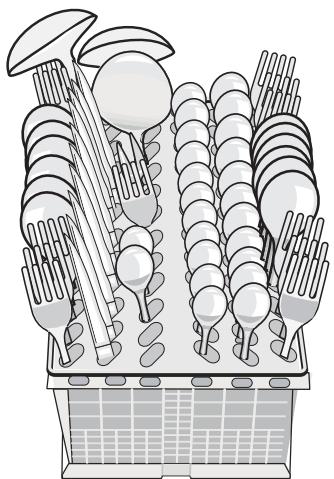

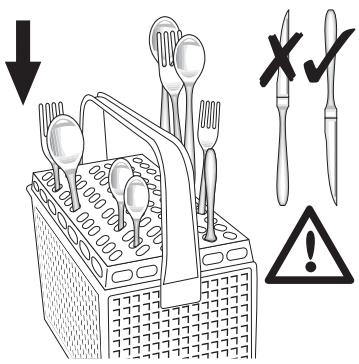

De bestekmand

Rechtop geplaatste lange messen,zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen要去 horizontal in het bovenrek worden gelegd.Pas op bij hetplaatsen of uitmelen van scherpe voorwerpen zoals messen.

Plaats vorken en lepels in de uitneembare bestekmand met de handgrepenaar beneden en messen met de handvattenaar boven gericht.

Als de handgrepen onder de bestekmanduitsteken en de onderste sproeiarm in+zijnbeweging belemmeren, dient het bestek metde handgrepen omhoog te worden geplaatst.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Voor de meest optimale resultaten raden wij aan de meegeleverde bestekrooster te gebruiken (als de afmeting van het bestek dit toelaat).

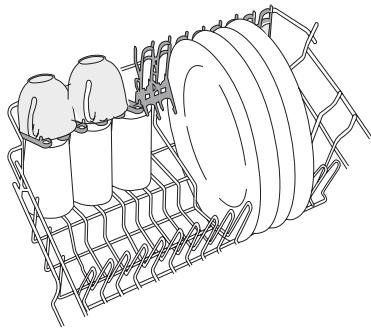

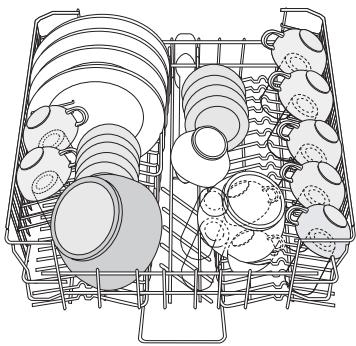

Bovenrek

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen.

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet hunnen ondersteboven in de kopjesrekken worden geplaatst.

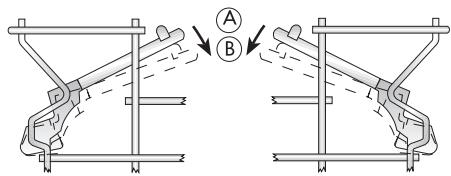

Voor hogere voorwerpen konnen de kopjesrekker worden opgeklapt.

i Controleer alvorens de deur te sluiten dat de sproeiarmen vrij+kunnen rond-draaien.

De hoogte van het bovenrek aanpassen

Als er zeer grote borden moeten worden afgewassen, kurz u deze in het onderrekplaatsen nadat u het bovenrek in+zijn hoogste positie hebt geplaatst.

Maximale hoogte van borden in het onder-rek
Met bovenrek in hoogste stand	33 cm
Met bovenrek in laagste stand	29 cm

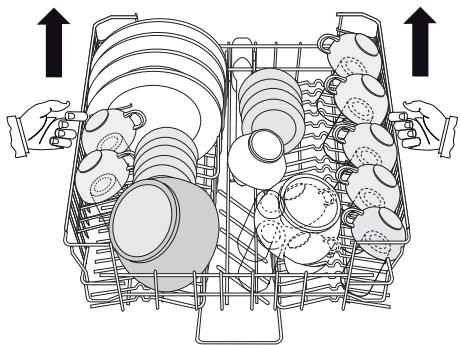

Ga als volgt te werk om het bovenrek in zich hoogste stand tezetten:

1. Trek het rek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op totdat het mechanisme vastklikt en het rek stabel is.

Gebruik van vaatwasmiddelen

i Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines. Neem de aanbevelingen van de fabrikant voor dosering en bewaren op deverpakking van het afwasmiddel in acht.
Het gebruik van Niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

Afwasmiddel doseren

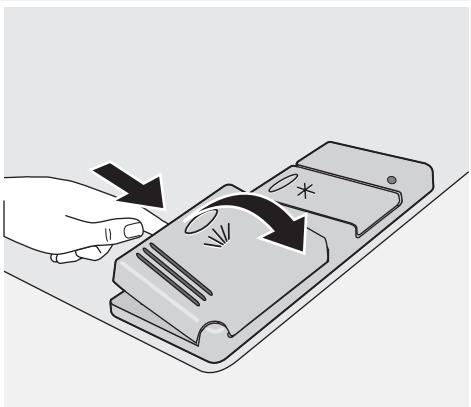

1. Open het deksel.

Ga als volgt te werk om het rek in+zijn oorspronkelijke stand te lately zakken:

1. Trek het rek tot de aanslag maar buiten.
2. Til bye kanten voorzichtig op enaar het mechanisme langzaam terug maar beneden zakken, verwijl u het blijft vasthouden.

Zet het rek nooit aan een enkele kant\ aar boven of beneden Als het rek zich in+zijn bovenste stand\ behindt, kun t u geen gebruik maken van\ de kopjesrekken.
! Sluit na het vullen van het apparaat alsijd de deur, want een open deur kan gevaarlijk zijn.

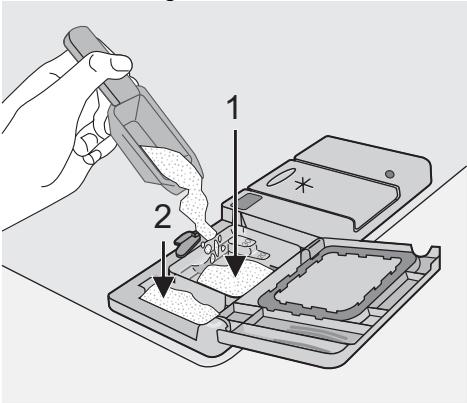

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De marketing geeft de doseerniveaus aan:

20 = ca 20 g afwasmiddel

30 = ca 30g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5 / 10g) dat in het afwasmiddelbakje voor de voorwas (2)要去 worden gedaan. Deze dosering worden gebruiktijdens de voorwasfase.

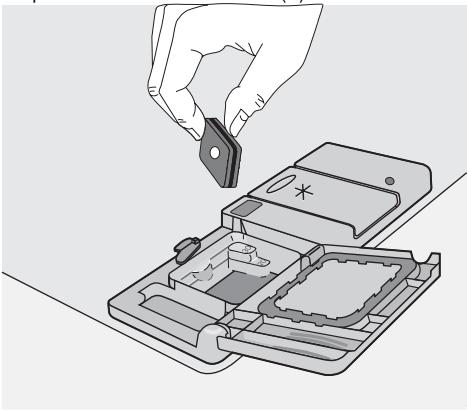

Bij gebruik van afwasmiddelttabletten;
plaats het tablet invak (1)

1. Sluit het deksel en druk totdat het op+zijn plaats klikt.

i Afwasmiddelttabletten van verschillende fabrikanten loseen Niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddelttablettenijdens korte programma's Niet hun volledige reinigingswerking. Kies waarom bij het gebruik van afwasmiddelttabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd.

Gebruik van gecombineerde afwasmiddelttabletten

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen zich verschillende andere middelen bevatten afhankelijk van de soort tabletten die ukiest ("3 in 1", "4 in 1", "5 in 1" etc...).

1. Controller of一切都 producten geschikt zich voor uw waterhardheid. Zie de instructies van de fabrikant.

Het zoutreservoir en de het glansmiddeldoseerbakje hoeven dan nicht meer bijgewuld te worden.

1. Kies de laagste instelling voor de water-hardheid en de dosering van het glans-middel.

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de dosering van het glansmiddel in te stellen op stand 2.

Als u besluit weever te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje opnieuw.
2. Stel de waterhardheid in op de hoogste stand en LAST 1 normala afwasprogramma, zonder serviesgoed, draaien.
3. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
4. De glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma met de deur enigszins geopend. Het programma begint pas als de deur gesloten is. Tot dat moment kuren de instellingen nog worden gewijzigd.

1. Controller of de rekken juist+zijn geladen en of de spreiarmen vrij hunnen draaien.
2. Controller of de waterkraan is geopend.

3. Druk op de aan-/uittoets. De afwasmachine moet in de instelmodus staan.

4. Druk op de toets programmakeuze/annuleren tot het lampje dat bij het gewensteprogramma hoort gaat branden (zie tabel "Afwasprogramma's"). Sluit de deur van de afwasmachine, het programme start automatisch.

Hetprogrammainstellenenstartem met "uitgestelde start"

De start van het programme wordt 3=uur uitgesteld.

1. Een afwasprogramma selecteren.
2. Druk op de toets uitgestelde start. Het bijbehorende controleampje brandt.
3. Sluit de deur van de afwasmachine. Het aftellen start automatisch.
   Het openen van de deur onderbreekt het aftelproces. Zodra de deur wordt gesloten, gaat het aftellen verdier vanaf het punt waarop het was onderbroken.
4. Als het aftelproces verstreten is, worden het afwasprogramma automatisch gestart.

Een lopend startuitstel annuleren

1. Open de deur van de afwasmachine.
2. Druk op de toets uitgestelde start. Het bijbehorende controleampje staatuit.
3. Sluit de deur van de afwasmachine. Het afwasprogramma start automatisch.

Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absolutnoodzakelijk is. Let op! Als de deur worden geopend kan hete stoom vrijkomen. Open de deur voorzichtig.

De vaatwasser uitruiimen

• Hete borden zijn gevoelig voor stoten. Het is.daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruijmen.
• Ruim eerst het onderrek en dan het bovenrekuit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan odomat

Een lopend afwasprogramma onderbreken

Open de deur van de afwasmachine; het programme stocht. Sluit de deur; het programme gaat verder waar het was onderbroken.

Het lopende programma annuleren

• Open de deur van de afwasmachine; druk gedurende ongeveer 3 seconden op de toets programmakeuze/annuleren, tot het lampje van het lopende programma uit gaat en het controelampje Ende Gaat knipperen. Het afwasprogramma is geannuleerd en het apparaat staat nu in de instelmodus.
• Als er een新模式 afwasprogramma要去 worden gekozen, controller dan of er afwasmiddel in het doseerbakje zit.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaalThat u weten dat het programme is afgelopen.
• Open de deur van de afwasmachine.
• Het contrôlelampje Einde van het programme brandt.
• Het contrôlelampje van het zojuist beeindigde programma blijft branden.
• Schakel de afwasmachineuit door op de aan-/uitttoets te drukken.
• Laat de deur van de afwasmachine op een kier staan en wacht een paar minuten voordat u het serviesgoeduit de machine haalt; dit zal dan al enigszins zich afgekoeld en ook better zichen gedroogd.

roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed.

Als het afwasprogramma is afgelopen is het raadzaam de stekker uithet stopcontact te trekken en dekraan zicht de draaien.

Wasprogramma's

Programma	Mate van ver- vulling	Soort servies- goed	Beschrijving programma
70°	Sterk verruild	Serviesgoed, be- stek, potten en pannen	Voorwas Hoofdwas tot 70 °C 2 tessentijdse spoelgangen Laatste spoelgang Drogen
65°	Normaal ver- vuild	Serviesgoed, be- stek, potten en pannen	Voorwas Hoofdwas tot 65 °C 2 tessentijdse spoelgangen Laatste spoelgang Drogen
30'1)	Normaal of Licht verruild	Serviesgoed en bestek	Hoofdwas tot 60 °C Laatste spoelgang
50°2)	Normaal ver- vuild	Serviesgoed en bestek	Voorwas Hoofdwas tot 50 °C 1 tessentijdse spoelgang Laatste spoelgang Drogen
	Alles	Gedeeltelijke be- lading (later op de dag verder te vul- len).	Eén koude spoelgang (om te voorkomen dat etensresten aan elkaar plakken) Voor dit programme hoeft geen afwas- middel gezruikt te worden.

1) Ideaal voor gebruik bij een gedeelelijk gezulde afwasautomaat. Dit is het perfecte dagelijkse programme, speciaal bedoeld voor een gezin bestaandeuit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
2) Test programme voor testinstanties

Verbruikswaarden
Programma	Programmaduur (in minutes)	Energieverbruik (in kWh)	Waterverbruik (in liter)
70°	120-130	1,8-2,0	22-24
65°	105 - 115	1,5-1,7	23-25
30'	30	0,9	9
50° 1)	140	1,05	16
12	0,1	5

1) Test programme voor testinstanties

De verbruikswaarden zijn bedoeld als richtlijn en+zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.

Onderhoud en reiniging

De filters reinigen

De filters moeten vanijd totijd worden ge-controleerd en gereinigd. Vuile filters bein-vloeden het afwasresultaat negatif.

Waarschuwing! Zorg ervoor dat de machine isuitgeschakeldvoordat de filters worden schoongemaaakt.

1. Open de deur, neem het onderrek UIT de machine.
2. Het filtersystem van de afwasmachine bevat een grof filter (A), een microfilter (B) en een platte filter. Ontgrendel het filtersystem met behulp van de hendel op het microfilter.

Draai de
greep
onge
veer een
kwart
slag maar
links en
verwijder
het filter
systemeem

3.

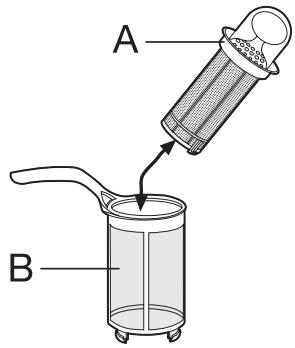

1. Pak het grof filter (A) beet bij de greed en verwijder het microfilter (B).
2. Maak alle filters onder stromend water grondig schoon.

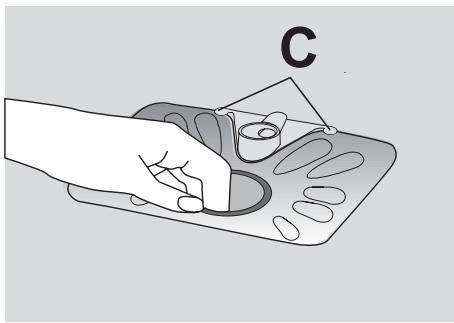

3. Verwijder het platte filter uit de bodem van het afwascompartment en reinig het filter grondig aan beiden kanten.
4. Zet het platte filter terug in de bodem van het wascompartment en controllerer of het precies onder de twee geleiders (C) zit.

1. Plaats het grof filter (A) in het microfilter (B) en druk ze tegen elkaar.

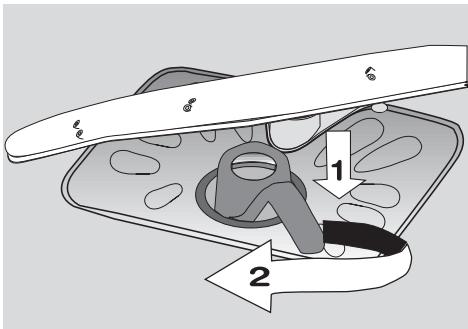

2. Breng de filtercombinatie terug op+zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter Niet boven de bodem van het afwascomparti-mentuitsteekt.

i Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heegt slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.
i Probeer NOOIT de spreoiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder们都 dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes

of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig verruild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langerearend nicht wordt gebruikt

Als u de afwasmachine gedurende langere...,\ tijd Niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan zich te draaien.

2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.

3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine Niet op een plaat voor de temperatuur lager is dan 0^ . Als het toch Niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en LAST deze leeglopen.

De machine verplaatsen

Als u de machine要去 verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.
2. draai de waterkraan dicht.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen\ aar voren.

Vermijd kantelen van de machineijdens het vervoer.

Problemen oplossen

De afwasmachine start nicht of stopt als hij bezig is.

Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en+kunnen zonder de inschake-

ling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreiben aanwijzingen.

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscodes en storing		Mogelijk oorzaak en oplossing
• Voortdurend knipperen van het controelampjeprogramma bezig • onderbroken geluidssignaal • 1 koer knipperen van het controelampje EndeDe afwasmachine worden nicht gezuld met water		• De waterkraan is verstopt of aangezet met kalk-aanslag. Maak de waterkraan schoon. • De waterkraan is zich. Draai de waterkraan open. • Het filter (indien aanwezig) in de schroeffitting van de wateraanvoerslang is verstopt. Maak het filter schoon. • De watertoevoerslang is Niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de wateraan-voerslang.
• Voortdurend knipperen van het controelampjeprogramma bezig • onderbroken geluidssignaal • 2 koer knipperen van het controelampje EndeHet afwaswater worden nicht afgevoerd		• De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. • De waterafvoerslang is Niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de waterafvoerslang.
• Voortdurend knipperen van het controelampjeprogramma bezig • onderbroken geluidssignaal • 3 koer knipperen van het controelampje EndeAnti-overstromingsinrichting is geactiveerd		• Draai de waterkraan zich en neem contact op met荃 service-afdeling.
Storing		Mogelijk oorzaak en oplossing
Het programme begint nicht		• De deur van de afwasmachine is Niet goed gesloten. Sluit de deur. • De stekker zit nicht in het stopcontact. Steen de stekker in het stopcontact • De zekering in de meterkast is doorgebrand. Vervang de zekering.
Nadat u deze controles hebtsuitgevoerd, schakelt u het apparaat in. Het programme gaat verder op het punt waar het was onderbroken. Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met once service-afdeling. Voor andere, nicht in de bovenstaande tabel beschreiben storingscodes dient u ook contact op te nemen met once service-afdeling. Houd als u contact opneemt met once service-afdeling de volgende gegevens bij de		hand: model (Mod.), productnummer (PNC) en seriENUMmer (S.N.). Deze informatatie is te vinden op het typepla-tje aan de zijkant van de deur van de afwas-machine. Wij adviseren u deze nummers hier te note-rien zodate u ze algid bij de hand hebt: Model : Productnum- mer : Serienum- mer :
Het afwasresultaat is Niet bevredigend
De bordenijken nicht schoon	• Het verkeerde afwasprogramma is geselecteerd. • Het serviesgoed is zo geplaatst dat het water Niet alle delen van een op- pervlak kan bereiken. Derekken要去en Niet te vol worden geladen. • De spreioarmen können Niet vrij draaien als gevolg van een onjuiste plaat-sing van het serviesgoed. • De filters in de bodem van het afwascompartiment zijn vuil of onjuist ge- plaatst. • Er is te weinig of geen afwasmiddel gebruikt. • Als er kalkresten op het serviesgoed achechterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuiste niveau ingesteld. • De afvoerslang is Niet correct aangesloten. • Het deksel van het zoutreservoir is Niet goed gesloten.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gebruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en bor- den vertonen stre- pen, melkachtige vlekken of een blauwzweem	• Verlaag de dosering van het glansmiddel.
Opgedroogde wa- terdruppels op gla- zen en borden	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de orzoak+zijn. Neem contact op met de consu- mentenlijn van de afwasmiddellenfabrikant.
Als het probleem na al deze controles aan- houdt, neem dan contact op met once ser- vice-afdeling.

Technische gegevens

Afmetingen	Breedte	59,6 cm
	Hoopte	81,8 - 87,8 cm
	Diepte	55,5 cm
Aansluitspanning - Voltage - To-tale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het type-plaatje op de binnenrand van de deur van de afwasautomaat.
Leidingwaterdruk	Minimaal	0,5 bar (0,05 MPa)
	Maximaal	8 bar (0,8 MPa)
Capaciteit		12 couverts

Aanwijzingen voor testinstituten

Testen in overeenstemming met EN 60704 moeten worden uitgevoerd met een vol beladen machine en met gebruik van het testprogramma (zie "Verbruikswaarden").

Test in overeenstemming met EN 50242 moet worden uitgevoerd als de zoutcontai

ner en hetvakje voor spoelmiddel respectievelijk,zijn gemuld met zout en spoelmiddel en met gebruik van het testprogramma (zie "Verbruikswaarden").

Volledige belading: 12 standardcouverts
Hoeveelheid benodigd afwasmiddel:	5 g + 25 g(type B)
Instelling glansmiddel	stand 4 (type III)

Plaatsing bovenrek

Kopjesrekken: stand A

Plaatsing onderrek

Plaatsing bestekrek

Montage

Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig+zijn voor de installmentie van het apparatusaat dwellen te wordenuitgevoerd door een erkendinstalleur.

Verwijder alle verpakkingsmaterialen alvorens de machine teplaatsen.

Plaats de machine indien möglichnest aan waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installmentie onder een keukenblad of werkopervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de af-wasmachine enplaatsing van het meubelpa-neel.

Er zijn geen verdere openingsen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslangen het aansluitsnoer door te lately.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekkeruit het stopcontact te worden getrokken.

Aansluiting aan de waterleiding

Aansluiting watertoevoerslang

Dit apparaat kan worden aangesloten aan een heet (max. 60^ ) of koud water kraan. Als de aansluiting is gemaakt op een heet-waterkraan, vermindert het energieverbruik aanzienlijk. Dit hangtECHTER af van hoe het hete water geproduecerd worden. (We raden alternatieve energiebronnen aan die milieuvriendelijkder zijn zoals bijv. zonne- en fotovoltaische panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zich is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3 / 4 gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk要去 zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties".Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

Zorg er bij het op+zijnplaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoor Niet+zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keukenmeubelen

De afwasmachine moet beveiligd worden te-gen kantelen.

Zorg erkaarom voor dat het aanrecht waaronder de machine geplaatst worden, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas zetten

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur.

Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behui- zing.

Als de leur Niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

De watertoevoerslang magijdens het aansluiten Niet zich geknikt, worden platgedrukt of in de knoop zitten.

Het apparaat is voorzien van een vul- en afvoerslang die afhankelijk van de installmentiedoor middel van de sluitmoer maar links ofaar rechts+kennen worden gedraaid.De sluitmoer要去 goed worden bevestigd om waterlekkage te voorkomen.

Let op! NIET alle modellen afwasmachines haben vul- en afvoerslangen die zich uitgerust met een sluitmoer. In dat geval is de genoemde voorziening nicht möglichk.

Als het apparaat is aangesloten aan neue leidingen of leidingen die langeijd Niet gebruikt,zijn,moet u er een tijdje water door latentlopen voordat u de waterslang bevestigt.

Gebruik GEEN aansluitslangen die erder voor een oude machine zich gebruikt.

i Dit apparaat is uitgerust met veiligheids-voorzieningen die voorkomen dat het in de machine gebruiekte water terugkeert in het drinkwatersystem. Dit apparaat voldoet aan de van toepassing zichnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de verilgheidsklep bevindt zich in de dubbelwandige wa-tertoevoerslang. Dompel de watertoe-voerslang of de verilgheidsklep Niet in wa-ter.
• Ais de watertoevoerslang of de veiligheids-klep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden verrangen door de service-affeling.

! Waarschuwing! Gevaarlijke spanning

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee worden voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden vanussen de 30 cm (minimum) en 100 cm (maximum) vanaf de bodem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine\ aar links ofaar rechts lopen.

Verzeker u ervan dat de slang nicht gebogen is of platgedrukt worden, aangezien dit de afvoer van water kan vertragen of blokkeren.

De stop mag nicht in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weein in de machine terug kan lopen.

Als u voor de afvoerslang een verlengstuk gebruikt, mag dit Niet langer zijn dan 2 meter en de binnendiameter mag Niet kleiner zijn dan de diameter van de meegeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingenkleiner zich dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de goatsteen moet het gehele plastic membraan (A) verwijderd worden. Indien Niet het gehele membraan worden verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kutnen verstappen.

Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water Niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

i Om te voorkomen dat er lekkage optreedt na de installmentie,要去 u ervoor

zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan het elektriciteitsnet

! Waarschuwing! Het apparaat要去 volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplatie in overeenstemming� met de netspanning waarop de machine aangesloten.gaat worden. Ook de waarde van de zekering is te vinden op het typeplaatie

Steek de stekker aktijd in een correct geinstalleerd schokbestendig stopcontact.

Gebruik geen meervoudige stekkers, verloopstekkers en verlangkabels. Hierdoor kan brandgevaardoorverhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met once service-afdeling als het aansluitsnoor moet worden verrangen.

De stekker要去 de installmenten van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoeruit het stopcontact. Trek alsijd aande stekker zelf.

De fabrikant kan nicht aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen Niet inucht worden genomen.

Milieubescherming

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar要去en afgeveen bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieu die zich zonden+kennen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met

de gemeente, de gemeentereiginig of de winkel waar u het product hebt gekocht.

Verpakkingsmaterialaal

De verpakkingsmaterialen zijn milieuvriendelijk en{kunnen worden gerecycled.De kunststofonderdelen zijn gemarkeerd, bijv.>PE< >PS < , enz.Gooi het verpakkingsmaterialiaal in de waarvoordedoelde container bij uwplaatselijke afvaldienst.

! Waarschuwing! Als u het apparaat afdankt:

trek de stekker uit het stopcontact.
- snijd het aansluitsnoor met de stekker af en gooi het weg.

• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar bredgen.

Sommaire
