Producttype	Inbouwvaatwasser
Merk	M-System
Model	MVW 600
Capaciteit	12 couverts
Hoogte	815 - 870 mm (verstelbaar)
Breedte	596 mm
Diepte	550 mm
Netto gewicht	38 kg
Elektrische voeding	220-240 V - 50 Hz - 10 A
Totaal vermogen	2200 W
Verwarmingsvermogen	2000 W
Wasmotorvermogen	100 W
Afvoerpompvermogen	30 W
Waterdruk	0,03 - 1 MPa
Wasprogramma's	Intensief (65°C), Economisch (50°C), Snel (40°C), Voorspoelen
Waterverbruik (Eco)	15,7 L
Energieverbruik (Eco)	1,05 kWh
Duur Eco-programma	150 min
Waterontharder	Ingebouwd, instelbaar volgens hardheid
Indicatoren	Zoutniveau, glansmiddel, programm einde
Materiaal kuip	Roestvrij staal (schatting)
Veiligheid	Overloopbeveiliging, deurvergrendeling, kinderveiligheid
Onderhoud	Filters en wasarmen verwijderbaar en reinigbaar
Bijgeleverde accessoires	Bovenste en onderste mand, bestekmand, zouttrechter (afhankelijk van model)
Elektrische aansluiting	Geaarde stekker verplicht, zekering 10-16 A
Wateraansluiting	Inlaat en afvoer, slanglengte niet aanpasbaar

Veelgestelde vragen - MVW 600 M-SYSTEM

Hoe stel ik de waterhardheid in op de vaatwasser MVW 600?

Gebruik de meegeleverde teststrip (of neem contact op met uw waterleverancier) om de hardheid te meten. Stel vervolgens de ontharder in via de toetsen op het bedieningspaneel volgens de insteltabel (niveaus P1 tot P4). De fabrieksinstelling is niveau 3.

Wat te doen als de vaatwasser niet goed afpompt?

Controleer eerst of de afvoerslang niet geknikt of verstopt is. Reinig de interne filters (microfilter, afvalfilter, zeef) door ze te verwijderen en af te spoelen. Als het probleem aanhoudt, schakel de machine uit en weer in en neem contact op met de klantendienst.

Kan ik gecombineerde wasmiddelen (2-in-1, 3-in-1) gebruiken?

Ja, maar voor de beste resultaten is het aan te raden om zout en glansmiddel in de compartimenten te houden en de ontharder en glansmiddeldosering zo laag mogelijk in te stellen. Bij problemen neem contact op met de wasmiddelfabrikant.

Hoe vul ik het zoutreservoir bij?

Verwijder de onderste mand, schroef de dop van het reservoir los (linksom draaien). Giet bij het eerste gebruik 2 kg speciaal vaatwasserzout en vul aan met water tot de rand. Gebruik de trechter indien meegeleverd. Veeg gemorst zout weg en start onmiddellijk een kort programma om corrosie te voorkomen.

Wat betekenen de foutcodes P1, P2, P3, P4 op het display?

Deze codes duiden op storingen: P1 = geen watertoevoer, P2 = onderbroken watertoevoer, P3 = afvoerslang verstopt, P4 = temperatuurprobleem. Controleer de betreffende punten (kraan, filters, enz.) en als de code blijft verschijnen, neem contact op met de klantendienst.

Hoe onderhoud ik de sproeiarmen?

Verwijder de onderste sproeiarm door omhoog te trekken, en de bovenste sproeiarm door de moer los te draaien (linksom). Reinig de sproeiers met stromend water om resten te verwijderen. Monteer weer en draai de moer van de bovenste sproeiarm stevig vast.

Waarom blijft mijn vaatwerk vochtig aan het einde van de cyclus?

Zorg ervoor dat u een programma met droging hebt geselecteerd (Snel en Voorspoelen hebben geen droging). Controleer de instelling van de glansmiddeldosering (verhoog deze indien nodig). Open de deur niet direct na het einde: laat deze een paar minuten op een kier staan.

Is het normaal dat er na het vullen water in het zoutreservoir blijft staan?

Ja, dat is normaal. Het reservoir vult zich met water tijdens gebruik. Maak u geen zorgen, het zout lost geleidelijk op. Voeg alleen zout toe wanneer het bijbehorende lampje op het bedieningspaneel gaat branden.

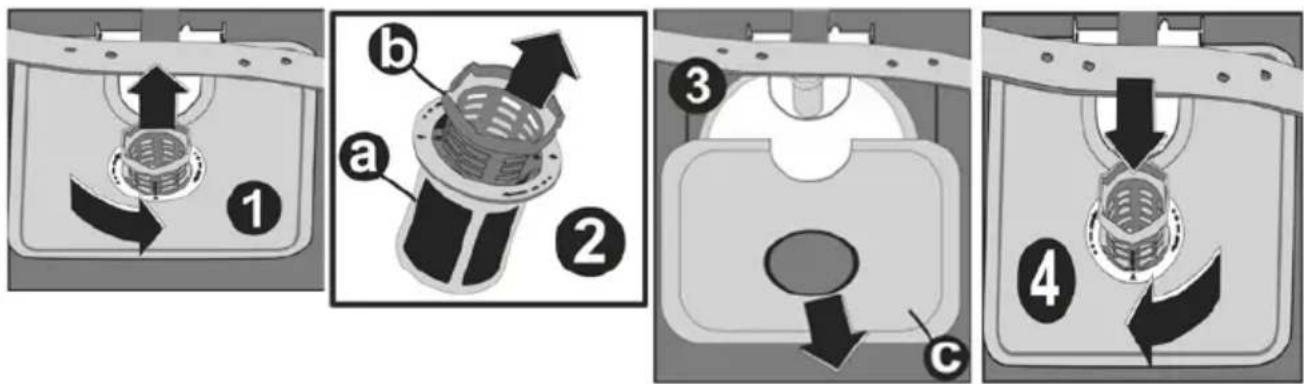

Hoe reinig ik de filters van de vaatwasser?

Controleer en reinig het filterblok na elke wasbeurt. Draai het filter rechtsom om het te verwijderen, scheid de onderdelen (microfilter, afvalfilter, zeef) en spoel ze af met stromend water. Monteer weer door de markeringen uit te lijnen en vast te draaien totdat het vastklikt.

Wat te doen als de vaatwasser niet start?

Controleer of het apparaat is aangesloten, de zekering niet is gesprongen, de waterkraan open is, de deur goed is gesloten en de aan/uit-knop is ingedrukt. Inspecteer ook de waterinlaatfilters op mogelijke verstopping.

GEBRUIKSAANWIJZING MVW 600 M-SYSTEM

Boretti feliciteert u met uw nieuwe aanwinst voor uw keuken. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op de achterzijde van deze handleiding kunt u de adresgegevens vinden van Boretti.

Wij wensen u veel plezier!

Boretti

Inhoudsopgave

Veiligheidsinformatie

Algemene veiligheid 4

Handige aanwijzingen en tips 5

Voorwerpen welke niet geschikt zijn voor de vaatwasser 5

Bedieningspaneel

Technische specificaties 6

Conformiteit test data / EC Declaratie van Conformiteit 7

Montage

Aansluiting aan de waterleiding 8

Aansluiting waterafvoerslang 9

Aansluiting aan het elektriciteitsnet 9

Het eerste gebruik 10

Het eerste gebruik

Het belang van vaatwasserzout 10

Vullen 11

Test strip 11

Afstellen zout dosering 12

Gebruik van vaatwasmiddelen 13

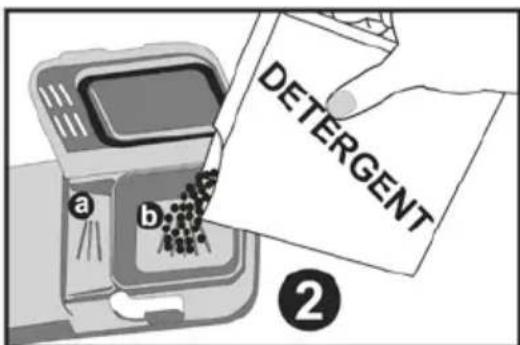

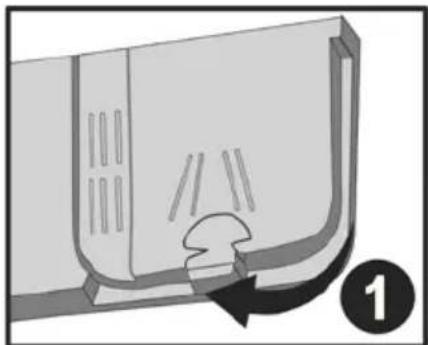

Afwasmiddel doseren 13

Gebruik van gecombineerde afwasmiddeltabletten 13

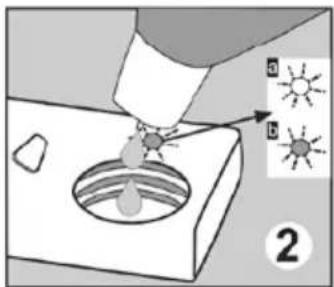

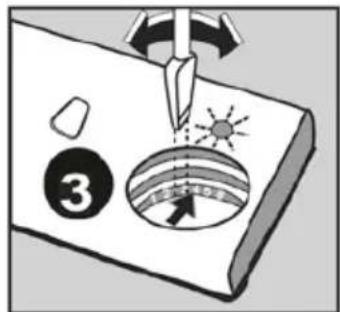

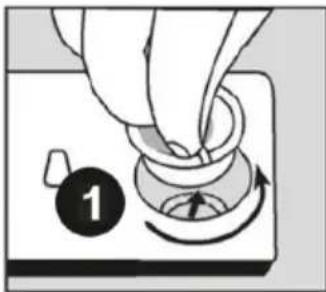

Gebruik van glansspoelmiddel 14

De vaatwasser inruimen

Onderrek 15

Bovenrek 15

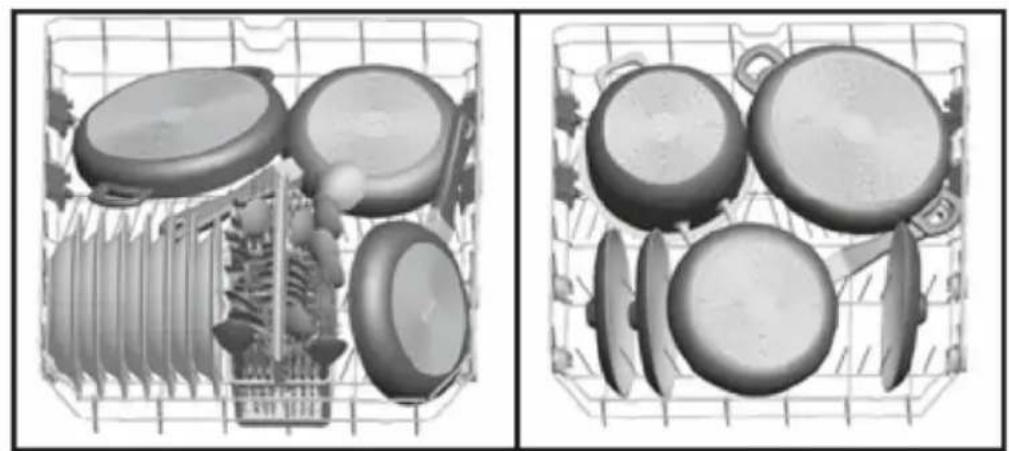

Alternatieve beladingen 16

Aanwijzingen voor testinstituten 17

Uitleg programma's

Programme items 18

Een wasprogramma selecteren

De machine aanzetten 19

Eind programma 19

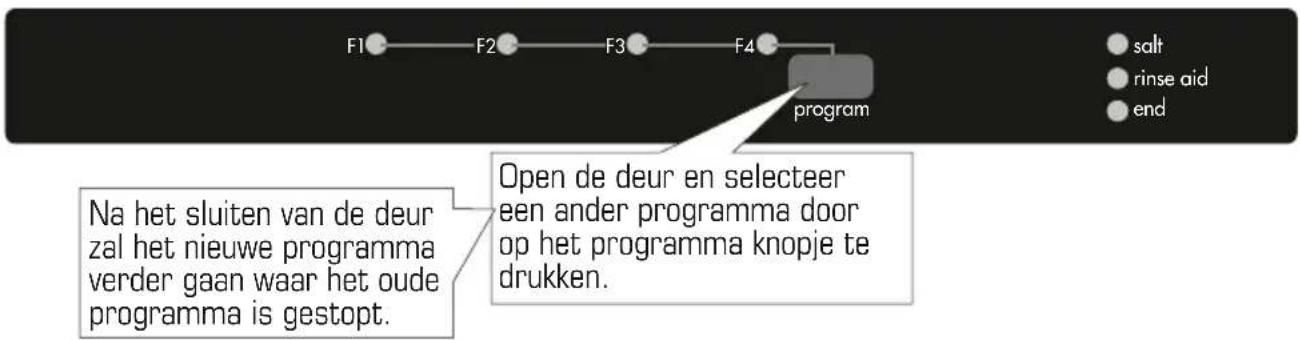

Het veranderen van een programma 19

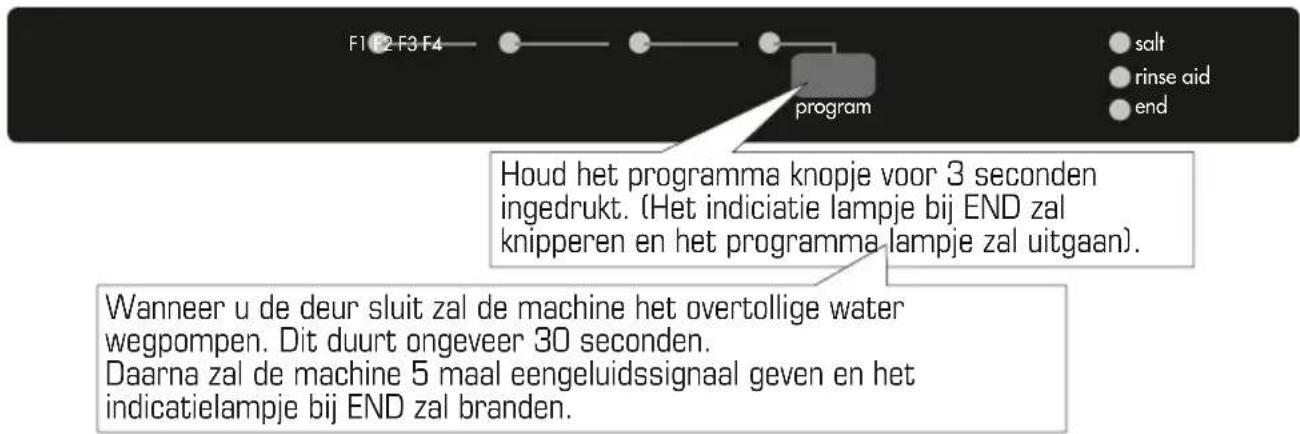

Het annuleren van een programma 20

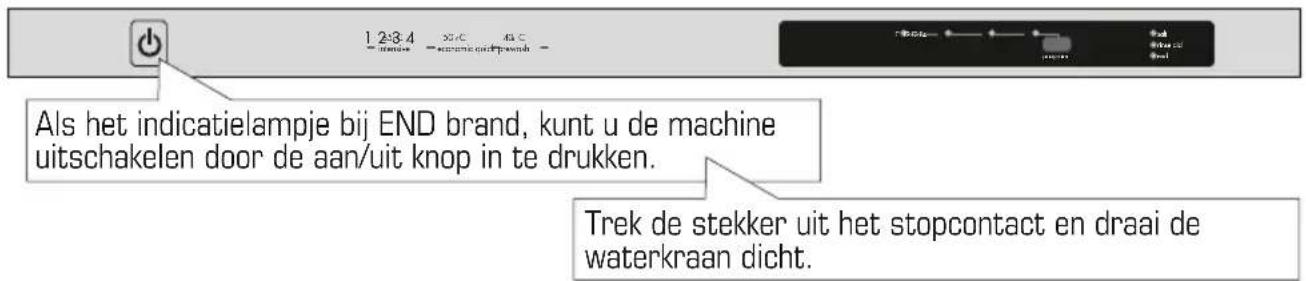

De machine uitzetten 20

Onderhoud en reiniging

Filters 21

Sproeiarmen 22

Praktische en handige informatie 25

Milieuvoorschriften / Verpakkingsmateriaal 25

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.
• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.
• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.
• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties

die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Neem contact op met onze serviceafdeling. Sta te allen tijde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Afwasmiddelen kunnen chemische brandwon-den veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheidsinstructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig zijn.
• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga niet op de open deur zitten of staan.

De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine niet zonder toezicht gebruiken.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieters werkzaamheden die nodig zijn voor de installatie van dit

apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.

• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg onze service afdeling om gevaarlijke situaties te voorkomen.
• In de behuizing van de afwasmachine mogen geen gaten worden geboord ter voorkoming van schade aan hydraulische en elektrische onderdelen.

Waarschuwing! Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

Dagelijks gebruik

• Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.
• Plaats bestek en servies goed in de afwas-machine.
• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

Handige aanwijzingen en tips

• Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.
• Voordat u het serviesgoed in de machine plaatst, dient u:

- alle voedselresten en rommel te verwijderen.

- Laat aangebakken etensresten in pannen eerst inweken

- Let bij het plaatsen van serviesgoed en bestek op de volgende punten:

- Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren.

• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lopen.
• Borden en bestek mogen niet in elkaar liggen of elkaar bedekken.
• Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken.
• Leg kleine voorwerpen in de bestekmand.
• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.
• Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen.

Voorwerpen welke niet geschikt zijn voor de vaatwasser:

• bestek met houten, hoornen, porseleinen of parelmoeren handgrepen.
• voorwerpen van kunststof die niet hittebestendig zijn.
• ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.
• gelijmd bestek of gelijmde borden.
• tinnen of koperen voorwerpen.
• glaswerk van loodkristal.
• gemakkelijk roestende stalen voorwerpen.
• houten schotels
• voorwerpen gemaakt van synthetische vezels.
• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek wordt gekenmerkt als afwasmachinebestendig.
• Geglazuurde dessins kunnen vervagen als ze in de afwasmachine gewassen worden.
• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: etensresten, bijv. eiwit, eierdooier en mosterd, veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddellijk van zilver, als dit niet meteen na gebruik wordt afgewassen.

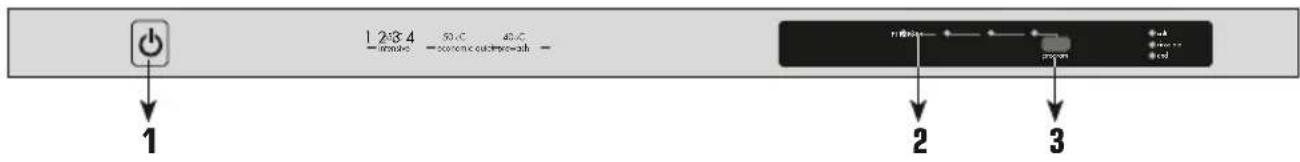

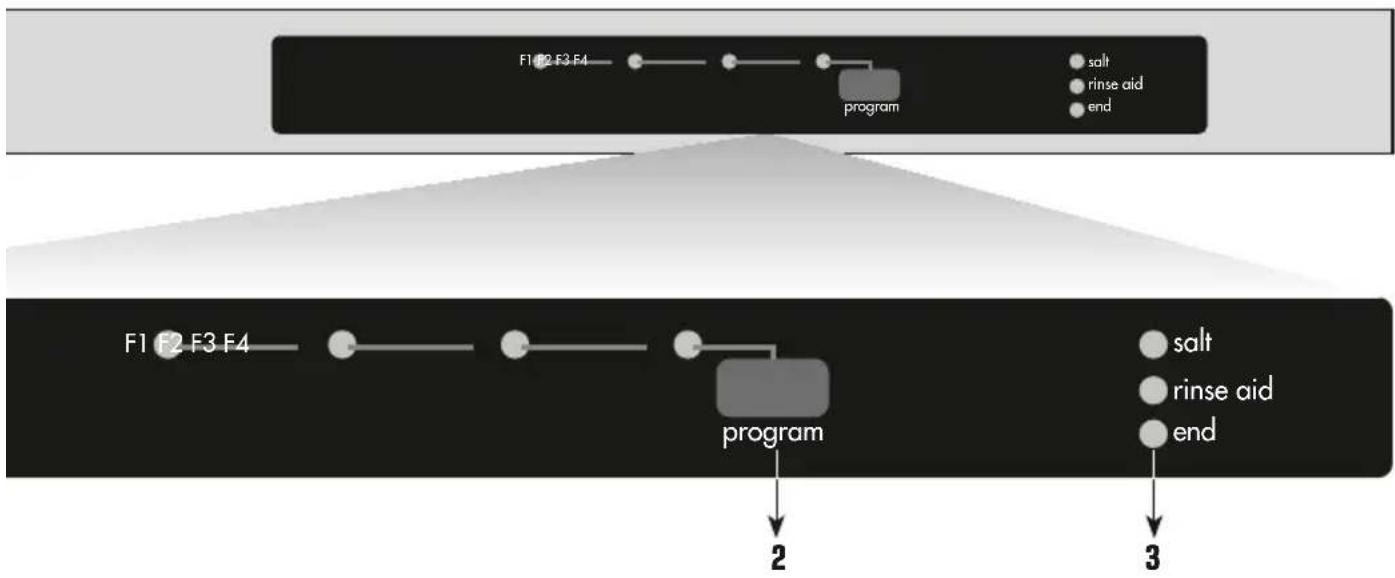

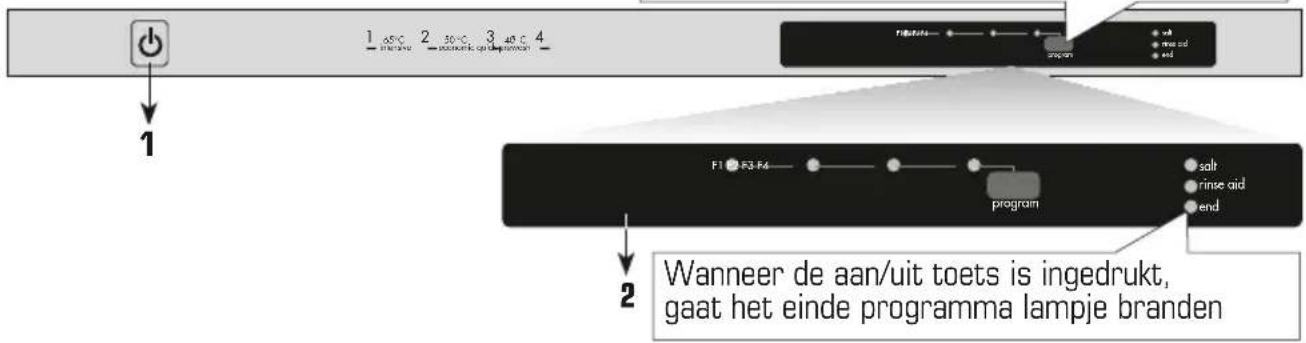

Bedieningspaneel

1 265℃ — intensive 40°C —economic quick prewash 40°C

1.) Aan/Uit knop

Als de aan/uit knop is ingedrukt, zal het einde programma indicatie lampje branden.

2.) Programma selectie knop

3.) Salt: zout indicatie lampje.

Als het zout indicatie lampje brand dient u zout toe te voegen.

Rinse Aid: Glansspoelmiddel indicatie lampje.

Als het glansspoelmiddel indictaie lampje brand dient u glansspoelmiddel toe te voegen.

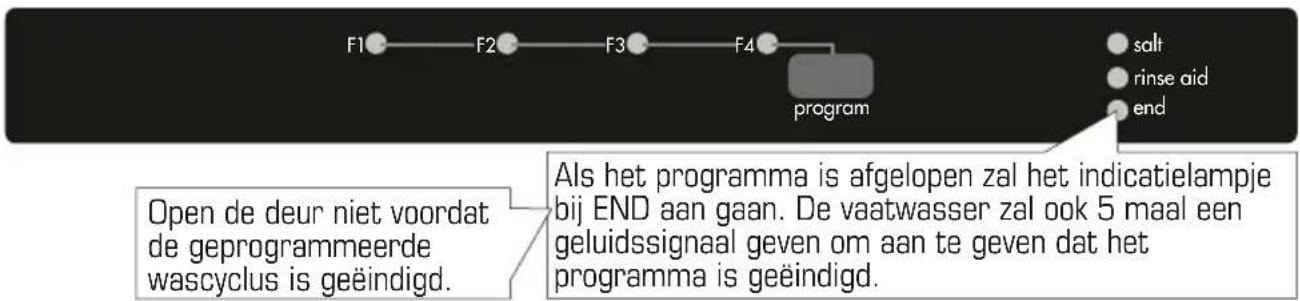

End: Einde programma indicatie lampje

Als een programma is afgelopen gaat dit lampje branden. Tevens geeft de machine 5 maal een geluidssignaal wanneer een programma is geëindigd.

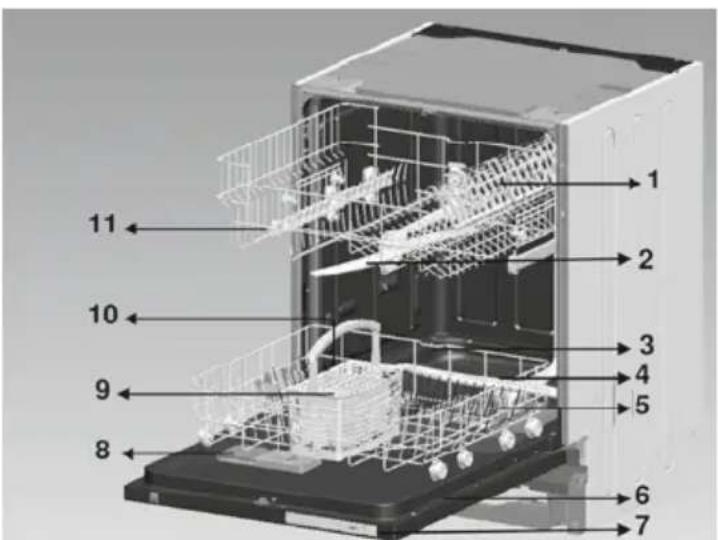

1 Bovenste mand met rekjes
2. Bovenste sproeiarm
3. Onderste mand
4. Onderste sproeiarm
5. Filters
6. Typeplaatje
7. Bedieningspaneel
8. Zeepbakje en glansspoelmiddel houder
9. Bestekmand
10. Zout compartiment
11. Greep bovenste mand

Technische specificaties

Capaciteit	12 couverts
Hoogte	815 mm – 870 mm
Breedte	596 mm
Diepte	570 mm
Netto gewicht	38 kg
Aansluitspanning	220-240 V, 50 Hz
Aansluitwaarde	2200 W
Wattage verwarmingselement	2000 W
Wattage pomp	100 W
Wattage afvoerpomp	30 W
Waterdruk	0.03 MPa (0,3 bar) - 1 MPa (10 bar)
Amperage	10A

- Wijzigingen aan het design en technische specificaties onder voorbehoud.

Conformiteit test data / EC Declaratie van Conformiteit

Alle handelingen gerelateerd aan deze machine zijn uitgevoerd in overeenstemming met de veiligheidsregels aangegeven in de relevante richtlijnen van de Europese Gemeenschap 89/336/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

Montage

Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur.

Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen. Plaats de machine indien mogelijk naast een waterkraan en een afvoer. Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkoppervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de afwasmachine en plaatsing van het meubelpaneel.

Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keukenmeubelen

De afwasmachine moet beveiligd worden tegen kantelen. Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas zetten

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing. Als de deur niet goed sluit, draai dan de stel- voetjes in of uit totdat de machine perfect waterpas staat.

Aansluiting aan de waterleiding

Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad. De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische spe-

cificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwater- druk in uw omgeving. De watertoevoerslang mag tijdens het aansluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten. Het apparaat is voorzien van een aan- en afvoerslang die afhankelijk van de installatie door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid. De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen. Let op! NIET alle modellen afwas-machines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dat geval is de genoemde voorziening niet mogelijk. Als het apparaat is aangesloten aan nieuwe leidingen of leidingen die lange tijd niet gebruikt zijn, moet u er een tijdje water door laten lopen voordat u de waterslang bevestigt. Gebruik GEEN aan-sluitslangen die eerder voor een oude machine zijn gebruikt.

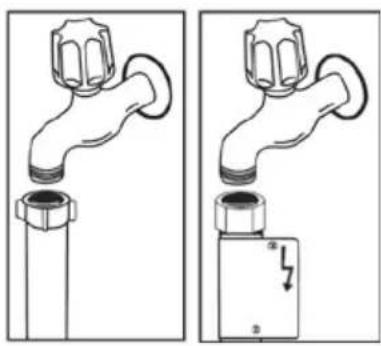

Watertoevoerslang met veiligheidsklep / aquastop

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als

de watertoe- voerslang dan begint te lekken, sluit de veilig- heidsklep het stromende wa- ter af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de veiligheids-klep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.
• Als de watertoevoerslang of de veiligheids-klep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door de serviceafdeling.

Waarschuwing! Gevaarlijke spanning

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm. De afvalwateraansluiting moet zich op een hoogte bevinden van tussen de 50 cm (minimum) en 110 cm (maximum) vanaf de bodem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen.

Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de afvoer van water kan vertragen of blokkeren.

De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aange- zien het water dan weer in de machine terug kan lopen. Als u voor de afvoerslang een verlengstuk gebruikt, mag dit niet langer zijn dan 2 meter en de binnendiameter mag niet kleiner zijn dan de diameter van de meegeleverde slang. Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een si- fon onder de gootsteen moet het gehele plastic membraan verwijderd worden. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kunnen ver- stoppen.

Aansluiting aan het elektriciteitsnet

Waarschuwing! Het apparaat moet volgens de veiligheidsvoorschriften worden geaard. Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplaatje in overeenstemming zijn met de netspanning waarop de machine aangesloten gaat worden.

Ook de waarde van de zekering is te vinden op het typeplaatje. Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact. Gebruik geen meervoudige stekkers, verloopstekkers en verlengkabels. Hierdoor kan brandgevaar door oververhitting ontstaan. Laat indien nodig de wandcontact-doos van de huisinstallatie verplaatsen. Neem contact op met onze service-afdeling als het aansluitsnoer moet worden vervangen. De stekker moet na de installatie van het apparaat toegankelijk zijn. Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf. De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen niet in acht worden genomen.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatieinstructies
• Verwijder alle verpakkingsmaterialen uit het inwendige van de machine
  • De waterontharder instellen
• Voeg 2 kg zout toe in het zoutreservoir, en vul het reservoir vervolgens met water totdat het reservoir bijna overstroomt.
  • Vul het glansmiddeldoseerbakje

Het eerste gebruik

Het belang van vaatwasserzout

Voor een goed wasresultaat is er zacht water nodig, oftewel water met weinig kalk. Dit om te voorkomen dat er kalk residueen achterblijven op de vaat en op de interne onderdelen van de machine, wat een negatief effect heeft op het was-, droog- en glansresultaat. Om kalk van het water te scheiden wordt waterverzachter gebruikt welke van tijd tot tijd (afhankelijk vn de hardheid van het water) geregenereerd dienen te worden. Hiervoor wordt vaatwasserzout gebruikt.

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voorkomen dat gemorste zoutkorrels of zout enige tijd op de bodem van de machine achterblijven, hetgeen corrosie kan veroorzaken.

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zoutreservoir los door het tegen de wijzers van de klok in te draaien.
   2 Voeg 2 kg zout toe in het zoutreservoir. U kunt hierbij gebruik maken van de bijgeleverde trechter (afbeelding 4).
2. Vul het reservoir vervolgens met water totdat het reservoir bijna overstroomt.
3. Plaats het deksel terug en zorg er voor dat er geen zoutresten achterblijven op de schroefdraad of op de pakking.

De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°dF) en Britse hardheid (°dE). De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats, of indien beschikbaar, kunt u gebruik maken van een teststrip.

Instellen hardheid water

Overzicht hardheid water en indicatie

Water Duitse Franse hardheid niveau	Engelse Hardheid dH	Hardheid niveau hardheid dE	P1 P2 P3 P4 indicator
1	0-5	0-9	0-6	P1 led is aan
2	6-11	10-20	7-14	P2 led is aan
3	12-17	21-30 15-21	P3 led is aan	○ ○ ● ○
4	18-22	31-40	22-28 P4 led is aan	○ ○ ○ ●
5	23-31	41-55	29-39	P1-P4 leds zijn aan
6	32-50	56-90	40-63	P2-P4 leds zijn aan

Als de hardheid van het water meer is dan 90 dF (Franse Hardheid) is het aan te raden om een speciaal waterfilter te gebruiken.

Opmerking: Vanuit de fabriek staat de vaatwasser ingesteld op stand 3.

Afstellen zout dosering

Pas de waterverzachter aan op basis van de hardheid van uw kraanwater.

1. Zorg dat de machine uit staat. Druk op het programma knopje (3) en hou deze ingedrukt.
2. Druk in de tussentijd op de aan/uit knop (1) om het apparaat aan te zetten.
3. Hou het programma knopje (3) ingedrukt totdat de indicatie lampjes P1-P2-P3-P4-end (2) aan en uit knipperen.
4. Laat het programma knopje (3) los nadat de indicatie lampjes P1-P2-P3-P4-end (2) hebben geknippert.

U machine laat nu zien wat de actuele instelling is.

1. U kunt de instellingen aanpassen door op het programma knopje (3) te drukken.
2. Om de instelling te bewaren, schakelt u de machine uit door op de aan/uit knop (1) te drukken.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines. Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht. Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

Afwasmiddel doseren

1. Open het deksel (1).

1. Vul het afwasmiddelbakje (2) met afwasmiddel. De markering geeft de doseerniveaus aan.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig dat in het afwasmiddelbakje voor de voorwas (a) moet worden gedaan. Deze dosering wordt gebruikt tijdens de voorwasfase. Bij gebruik van afwasmiddeltabletten; plaats het tablet in vak (b).

2. Sluit het deksel en druk totdat het op zijn plaats klikt.

Afwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddeltabletten tijdens korte programma's niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddeltabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd.

Gebruik van gecombineerde afwasmiddeltabletten

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen zij verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...).

1. Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant. Het zoutreservoir en de het glansmiddeldoseerbakje hoeven dan niet meer bijgevuld te worden.

2. Kies de laagste instelling voor de waterhardheid en de dosering van het glansmiddel.

Als de droogresultaten niet bevredigend zijn, adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.

2. de dosering van het glansmiddel in te stellen op de laagste stand.

Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje opnieuw.
2. Stel de waterhardheid in op de hoogste stand en laat 1 normaal afwasprogramma, zonder serviesgoed, draaien.
3. De waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
4. De glansmiddeldosering in te stellen.

Gebruik van glansspoelmiddel

Waarschuwing! Gebruik alleen merk- glansmiddelen voor afwasmachines. Vul het glansmiddeldoseerbakje

nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt. Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

1. Open het reservoir door het dopje los te draaien (1).

1. Giet glansmiddel in het reservoir tot de indicatie donker wordt.

2. Zorg ervoor dat het deksel na het vullen goed wordt gesloten.

3. Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen.

De indicatie voor het glasnspoelmiddel geeft aan of het bakje bijgevuld moet worden. Een donkere indicatie (2b) geeft aan dat het compartiment nog vol genoeg is, en een lichte indicatie (2a) geeft aan dat het compartiment bijgevuld moet worden.

Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 minimumdosering, stand 6 maximumdosering). De dosering wordt in de fabriek ingesteld op stand 3. Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven. Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen. U kunt de instelling aanpassen m.b.v een platte schroevendraaier (3).

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels moeten langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kunnen draaien.

De bestekmand

Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen. Plaats vorken en lepels in de uitneembare bestekmand met de handgrepen naar beneden en messen met de handvatten naar boven gericht. Als de handgrepen onder de bestekmand uitsteken en de onderste sproeiarm in zijn beweging belemmeren, dient het bestek met de handgrepen omhoog te worden geplaatst. Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven. Voor de meest optimale resultaten raden wij aan de meegeleverde bestekrooster te gebruiken (als de afmeting van het bestek dit toelaat).

Bovenrek

Het bovenrek is geschikt voor dessertbordjes, schotels, slakommen, kopjes en glazen. Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken. Glazen met een lange voet kunnen ondersteboven in de kopjesrekken worden geplaatst. Voor hogere voorwerpen kunnen de kopjesrekken worden opgeklapt (a en b).

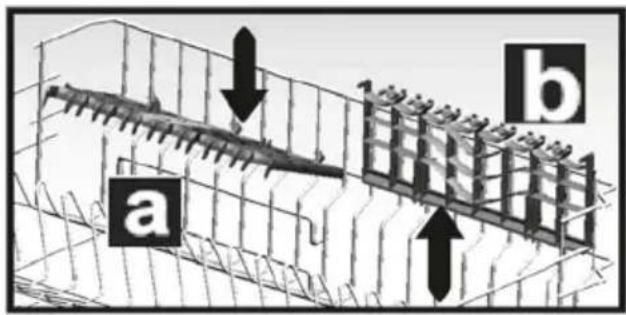

Alternatieve beladingen

Aanwijzingen voor testinstituten

Test in overeenstemming met EN 50242 moet worden uitgevoerd als het vakje voor spoelmiddel is gevuld met spoelmiddel (stand 4) en met gebruik van het testprogramma Economic 50°C.

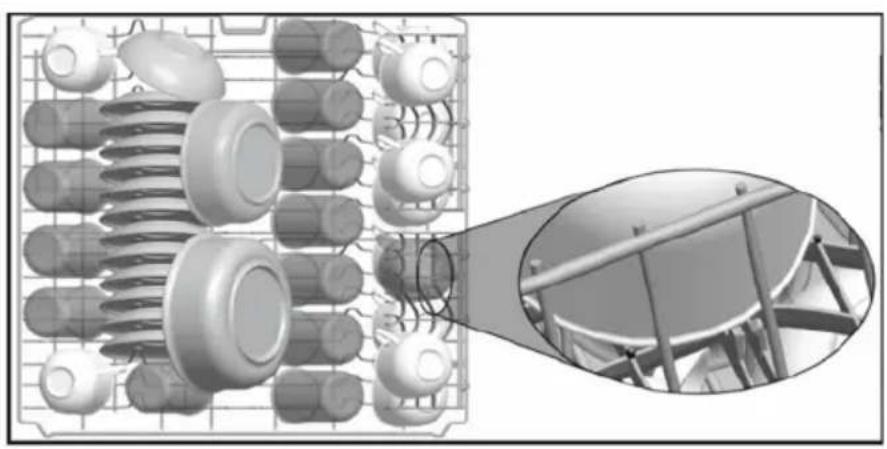

Capaciteit

12 standaardcouverts.

Programma nr.			Referentie
Programma Intensief (P1)namen en 65°C temperaturen		Super (P2) ECO (P3)65°C	50°C	Prewash (P4)Geen verwarming
Soort Soep, sauzen, Koffie, melk, thee, voedselresten pasta, eieren, koude vlees resten, koude vlees resten, spoelen en losweken aardappel- en groenten, groenten, van ovenschotels, niet lang niet lang Na voorwassen een gefrituurde bewaard bewaard bewaard				programma selecteren
Gradatie van vervuiling	Hoog	Middel	Middel	-
Hoeveelheid reinigingsmiddelA: 25 cm3/15 cm3B: 5 cm3	A+B	A+B	A +B	-
	Voorwassen		Voorwassen	Voorwassen
	65°C wassen	65°C wassen	50°C wassen	Eind
	Koude spoeling	Koude spoeling	Koude spoeling
	Warme spoeling	Warme spoeling	Warme spoeling
	Drogen	Eind	Drogen
	Eind		Eind

Programmaduur (min.)	110	50	160	15
Electriciteit consumptie (kWh)	1,55	1,35	0,95	0,02
Water consumptie (liters)	17,2	12,7	12,4	4,5

Let op: korte programma's hebben geen droogprogramma

De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.

Een wasprogramma selecteren

Selecteer het afwasprogramma met de deur enigszins geopend. Het programma begint pas als de deur gesloten is. Tot dat moment kunnen de instellingen nog worden gewijzigd.

Wanneer je een programma selecteert met het programma knopje, gaat het lampje van het geselecteerde programma branden en het einde programma lampje gaat uit.

1. Druk op de aan/uit toets om de machine aan te zetten
2. Selecteer een programma d.m.v. de programma toets.
3. Sluit de deur, het programma start automatisch.

Eind programma

Het veranderen van een programma

Als u het programma wilt veranderen als de wascyclus al is gestart

Let op: indien u de deur opent terwijl een programma nog niet is geëindigd, open deze dan eerst een klein stukje alvorens de deur geheel te opnenen. Dit om te voorkomen dat er water uit de vaatwasser stroomt.

Het annuleren van een programma

Wanneer u een programma wilt annuleren terwijl het programma al in werking is getreden:
    note right of B Houd het programma knopje voor 3 seconden ingedrukt. (Het indicatie lampje bij END zal knipperen en het programma lampje zal uitgaan).
    note left of B Wanneer u de deur sluit zal de machine het overtollige water wegpompen. Dit duurt ongeveer 30 seconden.
    note right of B Daarna zal de machine 5 maal eengeluidssignaal geven en het indicatielampje bij END zal branden.

Opmerking: Open de deur van de vaatwasser voorzichtig eerst een klein stukje, om te voorkomen dat er water uit de vaatwasser stroomt.

De machine uitzetten

Tip: Laat de deur van de afwasmachine op een kier staan en wacht een paar minuten voordat u het serviesgoed uit de machine haalt; dit zal dan al enigszins zijn afge- koeld en ook beter zijn gedroogd.

Opmerking: Als de deur geopend wordt of als er een stroomstoring is tijdens een wascyclus, zal de machine het programma verder afmaken als de deur weer wordt gesloten of als de stroomstoring weer voorbij is.

Opmerking: Als de deur geopend wordt of als er een stroomstoring is tijdens het droogproces zal het programma worden beëindigd en kan de machine weer opnieuw ingesteld worden voor een nieuwe wascyclus.

Onderhoud en reiniging

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd. Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

De filters reinigen

De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïnvloeden het afwasresultaat negatief.

Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.
2. Het filtersysteem van de afwasmachine bevat een grof filter (B), een microfilter (A) en een platte filter (C). Ontgrendel het filtersysteem met behulp van de hendel op het microfilter.
3. Draai de greep ongeveer een kwartslag naar links en verwijder het filtersysteem
4. Pak het grof filter (B) beet bij de greep en verwijder het microfilter (A).
5. Maak alle filters onder stromend water grondig schoon.
6. Verwijder het platte filter uit de bodem van het afwascompartiment en reinig het filter grondig aan beide kanten.
7. Zet het platte filter terug in de bodem van het wascompartiment.
8. Plaats het grof filter (B) in het microfilter (A) en druk ze tegen elkaar.
9. Breng de filtercombinatie terug op zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter niet boven de bodem van het afwascompartiment uitsteekt.

Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.

Sproeiarmen

Controleer regelmatig of de gaten van de bo- venste en onderste sproeiarmen niet verstopt zijn. Verwijder de sproeiarmen bij verstopping, en maak deze schoon met water.

De onderste sproeiarm kan verwijderd worden door deze naar boven te trekken. De bovenste sproeiarm kan verwijderd worden door de moer los te draaien. Let goed op dat de moer weer stevig vast wordt gedraaid wanneer de sproeiarm weer terug wordt geplaatst.

Op de aanvoerslang zit een filter om te voorkomen dat de machine beschadigd raakt door zand, klei, roest en andere deeltjes welke vanuit de waterleidingen via het water worden meege-nomen. Dit is tevens ter voorkoming van vergeling van de vaat en het optimaliseren van het wasresultaat.

Controleer regelmatig het filter en de slang en maak deze schoon indien nodig. Om het filter schoon te maken dient u eerst de kraan dicht te draaien en de slang los te draaien. U kunt het filter nu verwijderen en schoonmaken met kraanwater. Na het schoonmaken kunt u het filter weer terugplaatsen en de slang weer aan-sluiten aan de kraan.

FOUT CODE FOUT OMSCHRIJVING CONTROLE
P1 P2 P3(Intensive)	P4(Economic)	(Quick)	(Prewash)
				Onvoldoende water toevoer.	Zorg ervoor dat de kraan volledig open staat.Draai de kraan dicht, haal de slang van de kraan en maak de filter schoon.Herstart de machine, indien error code opnieuw verschijnt, waarschuw de technische dienst
				Fout van continue watertoevoer.	Draai de kraan dichtWaarschuw de technische dienst
				Het vuile water in de machine kan niet worden geloosd.	De afvoerslang is verstopt of gekniktHet filter in de machine is misschien verstopt.Zet de machine uit/aan en activeer het stop programma.
				Ingestelde water temperatuur kan niet worden bereikt door defect aan de heater en sensor.	Waarschuw de technische dienst
				Alarm is geactiveerd in verband met water overstroming.	Zet de machine uit en draai de kraan dichtWaarschuw de technische dienst
				Defecte electronica.	Waarschuw de technische dienst

Het programma begint niet

• De deur van de afwasmachine is niet goed gesloten. Sluit de deur.
• De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact
• De zekering in de meterkast is doorgebrand. Vervang de zekering.
• De waterkraan is niet geopend. Draai de kraan open.
• Controleer of all filters goed schoon zijn.

Er blijven residueën van wasmiddelen achter in het zeepbakje

Er is wasmiddel toegevoegd terwijl het bakje nat was.

Er blijft water liggen in de bodem van de vaatwasser als het programma is afgelopen

• De afvoerslang is verstopt of is geknikt. Controleer de afvoerslang.
• De filters zijn verstopt. Controleer de filters.
• Het programma is nog niet afgelopen. Sluit de deur en laat de machine het programma afmaken.

De machine stopt tijdens een programma

• Mogelijke stroomstoring.
• De machine krijgt geen water. Controleer of de waterkraan opengedraaid is.

Veel lawaai en klappende geluiden tijdens een wasprogramma

De vaat is niet goed geplaatst in de vaatwasser. Controleer of de sproeiarmen vrij kunnen draaien zonder iets te raken.

De borden zijn niet schoon

• Het verkeerde afwasprogramma is geselecteerd.
• Het serviesgoed is zo geplaatst dat het water niet alle delen van een oppervlak kan bereiken. De rekken moeten niet te vol worden geladen.
• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.
• De filters in de bodem van het afwascompartiment zijn vuil of onjuist geplaatst.
• Er is te weinig of geen afwasmiddel gebruikt.
• Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuiste niveau ingesteld.
• De afvoerslang is niet correct aangesloten.
• Het deksel van het zoutreservoir is niet goed gesloten.

Het serviesgoed is nat en dof

• Er is geen glansmiddel gebruikt.
• Het glansmiddeldoseerbakje is leeg.
• De vaatasser is te snel uitgeruimd.

De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem

- Verlaag de dosering van het glansmiddel.

Opgedroogde waterdruppels op glazen en bor- den

• Verhoog de dosering van het glansmiddel.
• Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consumentenlijn van de afwasmiddellenfabrikant.

Praktische en handige informatie

Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Door de vaat op een juiste manier in de vaatwasser te plaatsen verzekerd u zich ervan dat u het apparaat op de beste manier gebruikt op gebied van energieverbruik en was- en droogresultaten.

Voorkom dat u vaat in de vaatwasser stopt met te groffe vuilresten.

Zet de machine alleen aan als deze compleet gevuld is.

Gebruik het voorspoel programma alleen als het echt nodig is.

Maak gebruik van de juiste programma;s met behulp van de programma informatie tabellen in deze handleiding.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen.

Milieuvoorschriften

Mocht u om wat voor reden dan ook het apparaat willen afdanken, houdt u zich dan aan het volgende:

Bezorg het apparaat bij het plaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijke apparaten. Met een correcte verwerking kunnen waardevolle materialen op intelligente wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de elektrische voedingskabel afsnijdt en samen met de stekker verwijderd. Dit apparaat is voorzien van het merkteken conform de Europese richtlijn 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur. De richtlijn bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.
