GEBRUIKSAANWIJZING RBC52FSB RYOBI

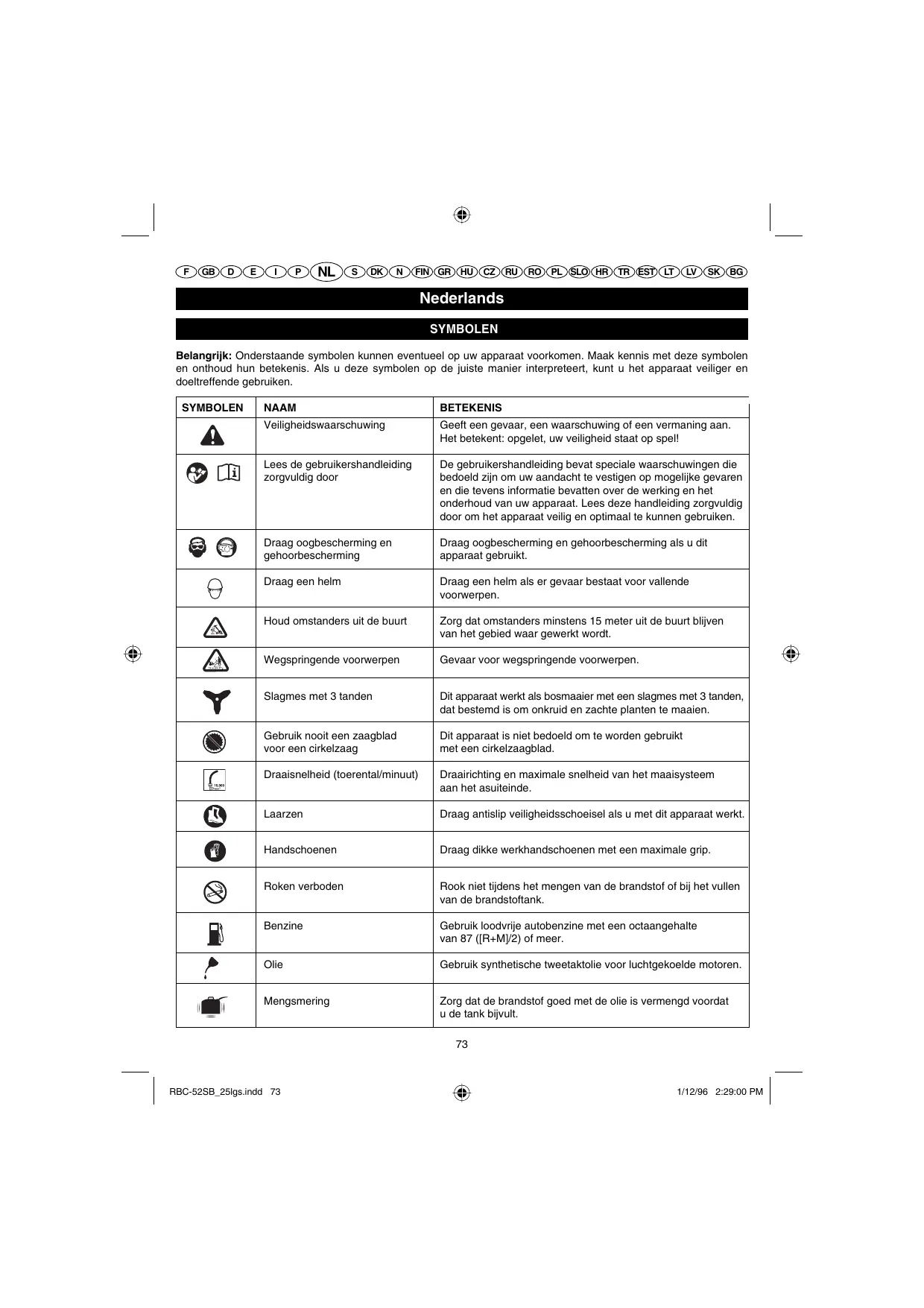

Nederlands SYMBOLEN Belangrijk: Onderstaande symbolen kunnen eventueel op uw apparaat voorkomen. Maak kennis met deze symbolen en onthoud hun betekenis. Als u deze symbolen op de juiste manier interpreteert, kunt u het apparaat veiliger en doeltreffende gebruiken. SYMBOLEN NAAM BETEKENIS Veiligheidswaarschuwing Geeft een gevaar, een waarschuwing of een vermaning aan. Het betekent: opgelet, uw veiligheid staat op spel! Lees de gebruikershandleiding zorgvuldig door De gebruikershandleiding bevat speciale waarschuwingen die bedoeld zijn om uw aandacht te vestigen op mogelijke gevaren en die tevens informatie bevatten over de werking en het onderhoud van uw apparaat. Lees deze handleiding zorgvuldig door om het apparaat veilig en optimaal te kunnen gebruiken. Draag oogbescherming en gehoorbescherming Draag oogbescherming en gehoorbescherming als u dit apparaat gebruikt. Draag een helm Draag een helm als er gevaar bestaat voor vallende voorwerpen. Houd omstanders uit de buurt Zorg dat omstanders minstens 15 meter uit de buurt blijven van het gebied waar gewerkt wordt. Wegspringende voorwerpen Gevaar voor wegspringende voorwerpen. Slagmes met 3 tanden Dit apparaat werkt als bosmaaier met een slagmes met 3 tanden, dat bestemd is om onkruid en zachte planten te maaien. Gebruik nooit een zaagblad voor een cirkelzaag Dit apparaat is niet bedoeld om te worden gebruikt met een cirkelzaagblad. Draaisnelheid (toerental/minuut) Draairichting en maximale snelheid van het maaisysteem aan het asuiteinde. Laarzen Draag antislip veiligheidsschoeisel als u met dit apparaat werkt. Handschoenen Draag dikke werkhandschoenen met een maximale grip. Roken verboden Rook niet tijdens het mengen van de brandstof of bij het vullen van de brandstoftank. Benzine Gebruik loodvrije autobenzine met een octaangehalte van 87 ([R+M]/2) of meer. Olie Gebruik synthetische tweetaktolie voor luchtgekoelde motoren. Mengsmering Zorg dat de brandstof goed met de olie is vermengd voordat u de tank bijvult.

Nederlands SYMBOLEN Belangrijk: Sommige van de onderstaande symbolen kunnen op uw apparaat voorkomen. Leer deze symbolen kennen en onthoud hun betekenis. Als u deze symbolen op de juiste manier interpreteert, kunt u het apparaat veiliger en doeltreffende gebruiken. SYMBOLEN NAAM BETEKENIS Druk 5 maal op de aanzuigpompbal. Dit apparaat voldoet aan alle geldende normen van Lid-Staat van de Europese Unie waar het werd gekocht. Gefeliciteerd met de aankoop van Ryobi gereedschap!

Uw grastrimmer / bosmaaier is volgens het strenge eisenpakket van Ryobi ontworpen en vervaardigd. Daarom is het een betrouwbaar stuk gereedschap dat eenvoudig en veilig in gebruik is. Door het op de juiste manier te onderhouden kunt u jarenlang plezier hebben van dit robuuste en krachtige apparaat.

WAARSCHUWING Om gevaar voor lichamelijk letsel te verminderen dient u deze gebruikshandleiding absoluut goed door te lezen en te gebruiken.

WAARSCHUWING Probeer niet om dit apparaat te gebruiken voordat u alle aanwijzingen en veiligheidsvoorschriften in deze handleiding goed gelezen en goed begrepen hebt. Niet-naleving van deze voorschriften kan ongelukken veroorzaken zoals brand, elektrische schokken of ernstig lichamelijk letsel. Bewaar deze gebruikershandleiding zorgvuldig en sla dit document regelmatig op om het gereedschap onder geheel veilige omstandigheden te kunnen blijven gebruiken en om eventuele andere gebruikers te informeren.

LEES ALLE AANWIJZINGEN.

Om veilig te kunnen werken dient u alle voorschriften te lezen en te begrijpen voordat u deze grastrimmer / bosmaaier gaat gebruiken. Houd u aan alle veiligheidsvoorschriften. Niet naleving van onderstaande voorschriften kan ernstig lichamelijk letsel tot gevolg hebben. Laat dit apparaat niet door kinderen of onervaren personen gebruiken.

Laat het apparaat nooit in een afgesloten of slecht geventileerde ruimte starten of werken omdat de uitlaatgassen dodelijk kunnen zijn. Maak het gebied waar u gaat maaien eerst vrij van obstakels. Verwijder stenen, glas, spijkers, draad, touw en eventuele andere voorwerpen die weggeslingerd of door de draadkop of het slagmes meegenomen kunnen worden. Draag oogbescherming en ook gehoorbeschermers als u dit apparaat gebruikt. Draag ook een lange broek van dikke stof, laarzen en handschoenen. Draag geen wijde kleding, korte broek of sieraden en werk nooit op blote voeten. Als u lang haar hebt, bindt dit dan op boven uw schouderniveau zodat het niet door de bewegende delen kan worden meegetrokken. Houd kinderen, omstanders en dieren op minimaal 15 m afstand van de plaats waar u werkt. Gebruik dit apparaat nooit wanneer u vermoeid, ziek of onder invloed van drank of drugs bent, of wanneer u medicijnen gebruikt. Gebruik het apparaat niet als het te donker is om te werken. Zorg dat u altijd uw evenwicht goed kunt bewaren. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. U zou anders kunnen vallen of in aanraking komen met hete delen. Houd uw lichaam uit de buurt van bewegende delen. Kom met uw handen niet in de buurt van de uitlaat of de cilinderkop van de grastrimmer / bosmaaier omdat deze onderdelen zeer heet worden tijdens gebruik. Zorg dat u altijd de motor uitzet en de bougiekabel losmaakt voordat u instellingen gaat veranderen of reparaties gaat uitvoeren, behalve als u de carburator wilt afstellen.

Inspecteer het apparaat steeds zorgvuldig voordat u het gaat gebruiken: let op lekkage, loszittende onderdelen, enz. Vervang eventuele beschadigde onderdelen voordat u het apparaat gebruikt. Wees uiterst voorzichtig: de draadkop of het slagmes draait tijdens het afstellen van de carburator. Bij sommige personen kunnen de trillingen die tijdens het gebruik van een draagbaar apparaat worden gevoeld, de zogenaamde "Raynaud ziekte" veroorzaken met de volgende ziekteverschijnselen: last van gekriebel, verkleuming en het verdwijnen van de kleur van de vingers, zoals dat vaak te zien is na blootstelling aan lage temperaturen. Het schijnt dat deze symptomen worden versterkt door erfelijke factoren, blootstelling aan koude of vochtigheid, bepaalde diëten, tabak of bepaalde werkgewoonten. Bij de huidige stand van de wetenschap is nog onbekend welke hoeveelheid trillingen of welke blootstellingsduur aan trillingen de ziekte kan veroorzaken. Zorg dat u in ieder geval een aantal voorzorgsmaatregelen neemt om uw blootstelling aan trillingen te beperken, bijvoorbeeld: a) Kleed u warm aan als het koud weer is. Draag handschoenen om uw handen en polsen warm te houden als u dit apparaat gebruikt. Het schijnt dat koude een van de voornaamste factoren is die het optreden van de Raynaud ziekte in de hand werkt. b) Doe na elk gebruik een aantal oefeningen om de bloedsomloop te bevorderen. c) Las regelmatig pauzes in en beperk zo veel mogelijk uw dagelijkse blootstelling aan trillingen. Als u aan één van deze ziekteverschijnselen lijdt, dient u het gebruik van uw apparaat onmiddellijk stop te zetten en een arts te raadplegen. Zorg dat u uw apparaat in goede staat houdt door steeds te controleren of alle onderdelen goed vast zitten en door eventueel beschadigde onderdelen te vervangen. Meng en bewaar de brandstof in een jerrycan die speciaal geschikt voor benzine. Meng de brandstofcomponenten en vul de tank alleen in de buitenlucht en uit de buurt van vonken of vlammen. Veeg eventueel gemorste brandstof af. Loop minstens 9 m weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start. Zet de motor uit en wacht tot deze is afgekoeld voordat u benzine gaat bijvullen of het apparaat opbergt. Ga als volgt te werk als u het apparaat in een auto wilt vervoeren: wacht eerst tot de motor is afgekoeld, maak de tank leeg en zet het apparaat goed vast zodat het niet kan bewegen tijdens het transport. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR GRASTRIMMERS

Vervang de draadkop als deze barsten of scheuren vertoont of op een andere manier beschadigd is. Controleer of de draadkop op de juiste manier is gemonteerd en goed vastzit. Niet naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken. Zorg dat de beveiligingen, snaren, afschermkappen en handgrepen juist zijn geïnstalleerd en goed vastzitten. Gebruikt uitsluitend het type maaidraad dat door de fabrikant wordt aanbevolen als u nieuw draad inzet. Gebruik geen enkel ander maaiaccessoire. Gebruik het apparaat nooit als de afschermkap niet is geïnstalleerd of niet in goede staat is. Houd de grastrimmer stevig met de twee handgrepen vast als u hem gebruikt. Zorg dat u de draadkop altijd lager dan uw middel houdt. Probeer nooit om te maaien als de draadkop zich meer dan 75 cm boven de grond bevindt. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

Nadat u de motor hebt uitgezet, dient u het draaiende mes net zolang in dichtbegroeid gras of onkruid te houden totdat het mes ophoudt met draaien. Gebruik de bosmaaier niet als de mesbeschermkap van het slagmes niet goed geïnstalleerd of bevestigd is of als de kap in slechte staat is. Draag dikke handschoenen als u het slagmes installeert of uitneemt. Zorg dat u altijd de motor uitzet en de bougiekabel losmaakt voordat u probeert om iets dat in het mes is vastgeslagen te verwijderen of voordat het slagmes verwisselt of uitneemt. Probeer niet om het slagmes aan te raken of tegen te houden als het draait. Een slagmes dat door inertie doordraait nadat de motor is uitgezet of nadat u de gashendel hebt losgelaten kan ernstig lichamelijk letsel veroorzaken. Zorg dat u het apparaat in uw macht houdt zolang als het mes niet helemaal stilstaat.

Gewicht - zonder brandstof en zonder maaisysteem - zonder brandstof en met slagmes - zonder brandstof en met draadkop Tankinhoud Maaibreedte Cilinderinhoud RBC-52SB RBC-40SB Max. motorvermogen (overeenkomstig ISO 8893) RBC-52SB RBC-40SB Max. draaisnelheid Motortoerental bij max. draaisnelheid Stationair motortoerental Brandstofverbruik (overeenkomstig ISO 8893) bij max. motorvermogen Specifiek benzineverbruik (overeenkomstig ISO 8893) bij max. motorvermogen Trillingenniveau bij stationair draaien - linker handgreep - rechter handgreep Trillingenniveau bij max. toerental - linker handgreep - rechter handgreep Geluidsdrukniveau (overeenkomstig EN ISO 11806:1997, ISO 7917:1987) Geluidsvermogen (overeenkomstig ISO 10884) Vervang een eventueel beschadigd slagmes. Controleer vóór elk gebruik of het slagmes op de juiste wijze is geïnstalleerd en stevig vastzit. Niet naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken. Als u het slagmes vervangt, gebruik dan uitsluitend een mes met 3 tanden dat specifiek bestemd is voor uw bosmaaier. Gebruik geen enkel ander model slagmes. De messen met 3 tanden zijn uitsluitend bedoeld om onkruid of zachte planten te maaien. Gebruik het apparaat niet voor andere doeleinden. Gebruik een slagmes met 3 tanden nooit om heesters te snoeien. Wees uiterst voorzichtig als u dit apparaat gebruikt als slagmes is geïnstalleerd. Er kan terugslag optreden wanneer het mes met iets in aanraking komt dat het mes niet kan doorsnijden. Deze aanraking kan een plotselinge en kortstondige blokkering van het mes veroorzaken en het apparaat opeens ver van het aangeraakte voorwerp doen wegschieten. Deze reactie kan behoorlijk gewelddadig zijn en de gebruiker de macht over het apparaat doen verliezen. Er kan een terugslag optreden als het slagmes een obstakel tegenkomt, zich blokkeert of zich verbuigt. De kans op terugstuiten bestaat vooral daar waar u moeilijk kunt zien wat u aan het maaien bent. Om onder de goede en veilige omstandigheden te werken moet u het onkruid maaien door een beweging van rechts naar links te maken. Als zich er iets op het traject van het slagmes bevindt, bijvoorbeeld een stuk hout, wordt door deze zijdelingse beweging het effect van een eventuele terugslag minder. Maai nooit iets dat dikker is dan 13 mm in doorsnede. Gebruik altijd de draaggordel als u de bosmaaier gebruikt en stel deze zo af dat u een comfortabele werkpositie hebt. Houd het apparaat stevig met beide handen vast als u aan het maaien bent. Houd het slagmes ver van uw lichaam en onder de hoogte van uw middel. Gebruik de bosmaaier nooit door het slagmes hoger dan 76 cm boven de grond te houden. Bescherm het 3-tanden slagmes door de mesbladbeschermer te installeren voordat u het apparaat opbergt of vervoert. Vergeet niet om de mesbladbeschermer weer te verwijderen voordat u het apparaat gaat gebruiken. Als de beschermer niet is verwijderd, kan deze tijdens het draaien van het slagmes worden weggeslingerd. 7,52 kg 7,87 kg 7,72 kg 1230 cm3 415 mm 51,7 cm3 40 cm3 1,4 kW / 1,9 HP 1,27 kW / 1,7 HP

3. Gleuf van de bovenste flens

9. Borgmoer van het slagmes

Nederlands koppelen van de draaggordel geeft u een tik op de lip van de snelontkoppeling (25). OVERZICHT

15. Schroef van afschermkap

26. Bevestigingsbeugel

27. Meest efficiënte maaizone

28. Potentieel gevaarlijke maaizone

MONTEREN (afb. 4) Opmerking: Als u de bosmaaier ombouwt tot grastrimmer of omgekeerd, dient u er op te letten dat u steeds de overeenkomstige afscherming gebruikt (afschermkap of mesbeschermkap). MESBESCHERMKAP MONTEREN (afb. 5)

Bevestig de afschermkap (14) op de mesbeschermkap door de twee vergrendellippen (16) in de twee inkepingen (17) te steken. Zet de schroef stevig vast met behulp van de bijgeleverde schroevendraaier. WAARSCHUWING Zorg dat u altijd de motor uitzet en de bougiekabel losmaakt voordat u instellingen gaat veranderen, bijvoorbeeld als u het maaisysteem verwisselt. Zo beperkt u de kans op ernstig lichamelijk letsel. Plaats de stuurboom (19) in de onderste klem (18) op de aandrijfasbehuizing (20). Opmerking: De gashendel (21) moet aan de rechterkant van de gebruiker worden gemonteerd. Plaats de bovenste (22) steun op de bovenkant van de handgreep en draai de vier M5 x 25 schroeven aan. Stel de stuurboom in een comfortabele omhoogstaande positie in voor een optimale gebruikersbediening.

BOSMAAIER OMBOUWEN TOT GRASTRIMMER

SLAGMES VERWIJDEREN (afb. 7)

DRAAGGORDEL INSTALLEREN (afb. 3)

Bevestig de mesbeschermkap op de bevestigingssteun (26) door de vier schroeven (M5x16) eerst in de montageplaat onderaan de mesbeschermkap te steken en vervolgens in de bevestigingssteun. Zet de vier schroeven stevig vast met behulp van de bijgeleverde schroevendraaier. Opmerking: Als u de draadkop (12) gebruikt moet de afschermkap op de mesbeschermkap worden bevestigd. Maak de musketonhaak (23) van de draaggordel vast aan het bevestigingsoog (24) dat zich op de buis van het motorblok bevindt. Stel de positie van het bevestigingsoog op de buis zo af dat u een comfortabele en stabiele werkpositie verkrijgt en wel zodanig dat het slagmes of de draadkop zich 10 tot 30 cm boven het niveau van de grond bevindt. Opmerking: Om het apparaat gemakkelijk los te

Steek de M6-inbussleutel (1) in het gat (2) van de tandwielkast en in de gleuf (3) van de bovenste flens. Draai de borgmoer (9) van het slagmes rechtsom met behulp van het breedste deel van de bougiesleutel en verwijder daarna de moer. Verwijder de sluitring (8), de holle ring (5), de onderste flens (6), het slagmes en de bovenste flens (4). Bewaar de bovenste en onderste flens om de draadkop te kunnen installeren. Bevestig de afschermkap (14) op de mesbladbeschermer door de twee vergrendellippen in de inkepingen te steken. Zet vervolgens de schroef van de afschermkap vast met behulp van het schroevendraaierdeel van de bougiesleutel.

Nederlands door deze linksom te draaien. Steek de inbussleutel in het gat van de tandwielkast en in de gleuf van de bovenste flens. Zet de borgmoer van het slagmes stevig vast met behulp van het breedste deel van de bougiesleutel. MONTAGE Opmerking: bewaar de verschillende onderdelen van de bosmaaier zorgvuldig om deze later weer te kunnen gebruiken. DRAADKOP INSTALLEREN (afb. 6)

BEDIENING Schuif de bovenste en onderste flens op de as en doe dit op zo’n manier dat ze zich goed in elkaar vastklikken. Steek de inbussleutel in het gat van de tandwielkast en in de gleuf van de bovenste flens. Schroef het smalste deel van de aandrijfstang met schroefdraad (13) op de as door deze linksom te draaien. Draai deze stevig vast. Laat de inbussleutel in het gat van de tandwielkast en in de gleuf van de bovenste flens, schroef de draadkop (12) op het breedste deel van de aandrijfstang met schroefdraad door deze rechtsom te draaien. Draai deze stevig vast. Lees de gebruikershandleiding, let op de waarschuwingen en houd u aan de veiligheidsvoorschriften. Draag een veiligheidsbril gehoorbeschermers. Zorg dat omstanders, in het bijzonder kinderen en dieren, minstens 15 meter verwijderd blijven uit het gebied waar gemaaid wordt.

DRAADKOP VERWIJDEREN (afb. 6)

Steek de inbussleutel in het gat van de tandwielkast en in de gleuf van de bovenste flens. Verwijder de draadkop door deze rechtsom te draaien. Laat de inbussleutel in het gat van de tandwielkast en in de gleuf van de bovenste flens en schroef de aandrijfstang met schroefdraad rechtsom om deze los te draaien. Verwijder de bovenste en onderste flens. Bewaar deze om het slagmes te kunnen installeren. Draai de schroef van de afschermkap los. Verwijder de afschermkap door de twee vergrendellippen in te drukken en tegelijk de kap naar beneden te trekken om deze los te maken van de mesbladbeschermer. Opmerking: bewaar de draadkop en de afschermkap zorgvuldig om deze later weer te kunnen gebruiken.

Ga altijd voorzichtig om met brandstof; dit is een zeer ontvlambare stof. Werk altijd in de open lucht en uit de buurt van vonken of vlammen bij het mengen van brandstofcomponenten en het bijvullen van de tank. Adem geen benzinedampen in. Voorkom aanraking met benzine of olie. Voorkom vooral dat er benzine of olie in uw ogen spat. Als er benzine of olie in uw ogen is gespat, moet u ze onmiddellijk met helder water spoelen. Als ze geïrriteerd blijven, dient u onmiddellijk een arts te raadplegen. Veeg onmiddellijk eventuele sporen van gemorste brandstof af. BRANDSTOF MENGEN

Schuif de bovenste flens op de as en richt de flens zodanig dat deze goed in de uitsparing van de tandwielkast valt. Schuif het slagmes op de bovenste flens. Schuif de onderste flens op de as, met de holle kant tegen het gat van het slagmes. Schuif daarna de holle ring en vervolgens de sluitring op de as. Schroef de borgmoer van het slagmes op de as

Dit apparaat is voorzien van een tweetaktmotor die loopt op een mengsel van benzine en synthetische tweetaktolie. Vermeng de loodvrije benzine en de synthetische tweetaktolie in een schone houder die goedgekeurd is voor gebruik met benzine. De motor werkt op loodvrije autobenzine met een octaangehalte van 87 ([R+M]/2) of meer. Gebruik geen mengsmering zoals die bij benzinestations wordt verkocht voor motoren, brommers, enz. Gebruik uitsluitend synthetische tweetaktolie. Gebruik geen motorolie voor auto's of tweetaktolie voor buitenboordmotoren.

Nederlands BEDIENING

WERKEN MET DE GRASTRIMMER (afb. 8) Pak de rechter handgreep van de grastrimmer met uw rechterhand vast en de linker handgreep met uw linkerhand. Houd het apparaat stevig met uw twee handen vast gedurende de gehele tijd dat u het gebruikt. U dient de grastrimmer in een comfortabele werkpositie te houden, met de rechter handgreep ongeveer op de hoogte van uw heupen. Meng de benzine en de synthetische tweetaktolie in een verhouding van 30:1. Zorg dat de brandstof goed met de olie is vermengd voordat u de tank bijvult. Meng de brandstof in kleine hoeveelheden: maak een voorraad voor hoogstens een maand. Wij raden u tevens aan om een synthetische tweetaktolie te gebruiken die een brandstofstabilisator bevat. Gebruik de grastrimmer altijd op volle snelheid. Knip hoog gras van boven naar beneden om te voorkomen dat het gras zich om de buis en de draadkop wikkelt, wat oververhitting van de motor zou kunnen veroorzaken. Als er zich toch gras om de draadkop heeft gewikkeld, stopt u de motor, maakt u de bougiekabel los en verwijdert u het gras dat zich heeft opgehoopt. Als u het apparaat lange tijd op halve snelheid gebruikt, begint er olie uit de uitlaat te lopen. TANK BIJVULLEN

Maak de omgeving van de tankdop schoon om te voorkomen dat de brandstof vervuild raakt. Draai de tankdop langzaam los om de druk te laten ontsnappen en te voorkomen dat er brandstof rondom de dop vrijkomt. Giet voorzichtig en zonder morsen het brandstofmengsel in de tank. Reinig de afdichting en controleer de goede staat voordat u de dop terugplaatst. Sluit de tank onmiddellijk met de tankdop en draai deze stevig vast. Veeg eventueel gemorste brandstof af. Loop minstens 9 m weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start. Opmerking: Het is normaal dat er rook vrijkomt als de motor voor het eerst wordt gestart en soms ook daarna nog. TIPS VOOR HET MAAIEN (afb. 9)

WAARSCHUWING Zet altijd de motor uit voordat u de tank gaat bijvullen. Vul de tank van een apparaat nooit als de motor aan staat of nog heet is. Loop minstens 9 m weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start. Rook niet! 1 liter 2 liter 3 liter 4 liter 5 liter

Houd de grastrimmer naar de te maaien plek gekanteld - zie de meest efficiënte maaizone (27). Als u de grastrimmer niet goed naar de te maaien plek gekanteld houdt, kan het maaien gevaarlijk worden - zie de maaizone die gevaar oplevert (28). Het zijn de uiteinden van de draad die het gras maaien; duw de draadkop dus niet van bovenaf in het hoge gras. Door aanraking met prikkeldraad, omheiningen, muren, trottoirbanden of hout verslijt de draad sneller en kan zelfs breken. Zorg dat u geen bomen en heesters aanraakt. Boomschors, houten lijsten, beschietingen en schuttingpaaltjes kunnen door de maaidraad worden beschadigd. WERKEN MET DE BOSMAAIER (afb. 10-11) Pak de rechter handgreep van de bosmaaier met uw rechterhand vast en de linker handgreep met uw linkerhand. Houd het apparaat stevig met uw twee handen vast gedurende de gehele tijd dat u het gebruikt. U dient de bosmaaier in een comfortabele werkpositie te houden, met de rechter handgreep ongeveer op de hoogte van uw heupen. Houd het apparaat stevig vast en bewaar een stabiele houding. Zo voorkomt u dat u uw evenwicht verliest bij een terugslag van het slagmes. Stel de draaggordel zo af dat u een comfortabele werkpositie hebt. De draaggordel dient tevens om het slagmes op voldoende afstand van uw lichaam te houden. 30:1 Wees uiterst voorzichtig als u dit apparaat gebruikt als een slagmes is geïnstalleerd. Er kan terugslag optreden wanneer het mes met iets in aanraking komt dat het mes niet kan doorsnijden.

Nederlands BEDIENING

HET APPARAAT AAN- EN UITZETTEN

(afb. 12; afb. 16) Deze aanraking kan een plotselinge en kortstondige blokkering van het mes veroorzaken en het apparaat opeens ver van het aangeraakte voorwerp doen wegschieten. Deze reactie kan behoorlijk gewelddadig zijn en de gebruiker de macht over het apparaat doen verliezen. Er kan een terugslag optreden als het slagmes een obstakel tegenkomt, zich blokkeert of zich verbuigt. De kans op terugstuiten bestaat vooral daar waar u moeilijk kunt zien wat u aan het maaien bent. Om onder de goede en veilige omstandigheden te werken moet u het onkruid maaien door een beweging van rechts naar links te maken. Als zich er iets op het traject van het slagmes bevindt, bijvoorbeeld een stuk hout, wordt door deze zijdelingse beweging het effect van een eventuele terugslag minder. WAARSCHUWING Start het apparaat nooit in een afgesloten of slecht geventileerde ruimte omdat de uitlaatgassen dodelijk kunnen zijn. KOUDE START

De messen met 3 tanden zijn uitsluitend bedoeld om onkruid of zachte planten te maaien. Als één kant van het mes bot geworden is, kunt u het omdraaien en het verder gebruiken. Een slagmes met 3 tanden mag niet bijgeslepen worden.

TIPS VOOR HET MAAIEN MET EEN SLAGMES WAARSCHUWING Wees uiterst voorzichtig als u een slagmes gebruikt. Lees aandachtig de paragraaf "Specifieke veiligheidsvoorschriften voor bosmaaiers en voor het gebruik van een slagmes" in deze handleiding.

Plaats de grastrimmer plat op een ondergrond zonder obstakels. Om de motor te kunnen starten zet u de aan/uit-schakelaar (29) in de stand “I” (Aan). Druk 5 maal op de aanzuigpompbal (30). Opmerking: Druk niet op de gashendel (21) zolang de motor nog niet is aangesprongen. Zo zou u het onmogelijk maken dat het apparaat goed aangaat. Zet de chokehendel (31) omhoog in de geslotenstand ( ). Trek aan de startkabel totdat de motor aanspringt. Zet de chokehendel omlaag in de open-stand ( ). Laat de motor enkele minuten draaien voordat u het apparaat begint te gebruiken.

Plaats de grastrimmer plat op een ondergrond zonder obstakels. Om de motor te kunnen starten zet u de aan/uit-schakelaar in de stand “I” (Aan). De chokehendel moet zich al in de open-stand ( ) bevinden. Trek aan de startkabel totdat de motor aanspringt. MOTOR UITZETTEN Om de motor uit te doen zet u de aan/uit-schakelaar op “O”. Houd het apparaat altijd met twee handen vast als u het gebruikt. Zorg dat u een goede grip hebt op het apparaat. Houd het apparaat stevig vast en bewaar een stabiele houding. Zo voorkomt u dat u uw evenwicht verliest bij een terugslag van het slagmes. Controleer eerst het terrein dat u wilt gaan maaien en verwijder alle obstakels, zoals stukken glas, steen, beton, afrastering, kabel, hout, metaal, enz. Gebruik de bosmaaier nooit vlak langs stoepranden, omheiningen, paaltjes, gebouwen of andere vaste obstakels. Ga nooit meteen verder met hetzelfde slagmes nadat u een hard voorwerp hebt aangeraakt zonder eerst gecontroleerd te hebben of het mes niet is beschadigd. Gebruik nooit een beschadigd slagmes. Maak tijdens het maaien met de bosmaaier een weidse zijdelingse beweging, van rechts naar links. ONDERHOUD

WAARSCHUWING Gebruik voor het onderhoud uitsluitend originele onderdelen, accessoires en werktuigen. Niet-naleving van dit voorschrift kan slechte werking van het apparaat of ernstig lichamelijk letsel ten gevolge hebben. Bovendien verliest uw garantie zijn geldigheid. Gebruik het maaisysteem niet terwijl de motor stationair draait. Bij niet-naleving van dit voorschrift kan het noodzakelijk blijken om de koppeling te laten bijstellen of een noodreparatie aan uw apparaat te laten verrichten door een bekwame vakman.

Nederlands ONDERHOUD

Voer uitsluitend de instellingen en reparaties uit die in deze handleiding zijn beschreven. Breng uw grastrimmer naar een erkend Ryobi service-centrum voor alle andere werkzaamheden. Gebrekkig onderhoud kan overmatige koolaanslag veroorzaken waardoor de prestaties van het apparaat teruglopen en via de uitlaat een olieachtig zwart residu vrijkomt. Zorg dat de beveiligingen, snaren, afschermkappen en handgrepen juist zijn geïnstalleerd en vastzitten. Zo voorkomt u het gevaar van ernstig lichamelijk letsel.

Verwijder het filter (33) en maak het schoon met wat zeepwater. Spoel het af en laat het helemaal drogen. Het beste is om het éénmaal per jaar door een nieuw exemplaar te vervangen. Zet het luchtfilter terug op zijn plaats. Zet de steunplaat terug op zijn plaats. Zet het deksel van het luchtfilter terug op zijn plaats en draai de schroef goed vast.

DOP VAN DE BRANDSTOFTANK

WAARSCHUWING Een lekkende tankdop levert brandgevaar op en moet onmiddellijk worden vervangen. MAAIDRAAD VERVANGEN

De tankdop bevat een filter en terugslagklep die beide niet kunnen worden gerepareerd. Een verstopt filter maakt dat de motor niet goed werkt. Indien de motor beter werkt als de tankdop iets wordt losgedraaid, bestaat de mogelijkheid dat de terugslagklep defect is of dat het filter verstopt is. Vervang de tankdop zonodig door een nieuwe. Gebruik uitsluitend draad van 2,7 mm dik. Zet de motor uit en maak de bougiekabel los. Pak de draadkop en schroef deze los van de draadspoel door deze rechtsom te draaien. Druk op de knop van de draadkop en wikkel wat draad af. Druk op de knop van de draadkop en steek de nieuwe draad door het oogje van de draadkop. BOUGIE De bougie die met de grastrimmer / bosmaaier wordt gebruikt is een bougie van het type TORCH L7RTC met een elektrodenafstand van 0,6-0,7 mm. Gebruik uitsluitend het aanbevolen model en vervang de bougie één maal per jaar. BESCHERMING VAN HET SLAGMES (afb. 13) Installeer altijd de mesbladbeschermer (32) als u de bosmaaier niet gebruikt. Draag altijd handschoenen en weer uiterst voorzichtig als u het slagmes manipuleert. Opmerking: Vergeet niet om de weer te verwijderen voordat u gebruiken. Als de beschermer kan deze tijdens het draaien van weggeslingerd. mesbladbeschermer het apparaat gaat niet is verwijderd, het slagmes worden OPSLAG (VOOR 1 MAAND OF LANGER)

Afhankelijk van de soort brandstof die wordt gebruikt, de soort en de hoeveelheid olie die wordt gebruikt en/of de gebruiksomstandigheden kunnen de uitlaatopening en de uitlaat verstopt raken door overmatige koolaanslag. Als u merkt dat uw apparaat minder vermogen heeft, moet u het laten reinigen door een bekwame vakman.

(afb. 14) Voor een optimale doelmatigheid en levensduur van uw apparaat dient u te zorgen dat het luchtfilter schoon blijft.

Giet alle overgebleven brandstof terug in een jerrycan die goedgekeurd is voor gebruik met benzine. Laat de motor draaien tot hij vanzelf uitgaat. Maak uw grastrimmer zorgvuldig schoon. Bewaar hem op een goed ventilerende plaats, buiten bereik van kinderen. Leg het apparaat niet in de buurt van corrosieve stoffen zoals chemicaliën voor de tuin of strooizout. Bescherm het slagmes door de mesbladbeschermer te installeren voordat u het apparaat opbergt of vervoert. Houd u aan de ISO-normen en de lokale wetgeving wat betreft de opslag en de behandeling van brandstoffen. Eventueel overgebleven brandstof kunt u voor een ander apparaat gebruiken dat is uitgerust met een tweetaktmotor. Verwijder het deksel van het luchtfilter door de schroef op het deksel los te draaien. Verwijder de steunplaat die zich binnen in de behuizing van het luchtfilter bevindt.

De motor start wel, maar gaat niet sneller lopen. De carburator moet worden afgesteld. De motor komt niet op volle snelheid en geeft overmatige rookontwikkeling.

1. De mengsmering moet

worden gecontroleerd.

2. Het luchtfilter is vervuild.

1. Controleer de goede staat van de bougie.

Verwijder de bougie. Zet de kap terug op de bougie en plaats de bougie op de metalen cilinder. Trek aan de startkabel en kijk of er een vonk ontstaat bij de elektrode van de bougie. Als u geen vonk ziet, doet u deze test nogmaals met een nieuwe bougie.

2. Druk op de aanzuigpompbal totdat deze is gevuld

met brandstof. Als de pompbal niet wordt gevuld, is het brandstofaanvoersysteem verstopt. Neem contact op met een reparatiecentrum. Als de pompbal zich wel vult, is de motor misschien verzopen (zie volgende paragraaf).

3. De motor is verzopen.

3. Verwijder de bougie en keer de grastrimmer

om zodat de bougieopening naar de grond wordt gericht. Zorg dat de chokehendel in de open-stand ( ) staat en trek 10 tot 14 maal aan de startkabel. Hierdoor wordt overtollige brandstof uit de motor verwijderd. Maak de bougie schoon et zet hem terug op zijn plaats. Terwijl u de gashendel helemaal ingedrukt houdt, trekt u drie maal aan de startkabel met de chokehendel in de open-stand ( ). Als de motor niet aanspringt, plaatst u de chokehendel in de gesloten-stand ( ) en volgt u de aanwijzingen uit de sectie “Het apparaat aan- en uitzetten”. Als de motor nog steeds niet start, herhaalt u de procedure met een nieuwe bougie.

4. Het trekken aan de startkabel 4. Neem contact op met een reparatiecentrum.

gaat moeilijker dan toen het apparaat nieuw was. Neem contact op met een servicecentrum.

1. Gebruik brandstof die niet lang geleden in de goede

verhouding is gemengd met synthetische tweetaktolie.

2. Reinig het luchtfilter. Raadpleeg de sectie

"Luchtfilter vervangen en reinigen".

3. De carburator moet worden 3. Neem contact op met een servicecentrum.

Nederlands PROBLEMEN OPLOSSEN PROBLEEM MOGELIJKE OORZAAK OPLOSSING De motor start, draait en versnelt, maar blijft niet stationair draaien. De carburator moet worden afgesteld. Neem contact op met een servicecentrum. Het slagmes blijft doordraaien als de motor stationair draait. De carburator moet worden afgesteld. Neem contact op met een servicecentrum. Er wikkelt zich gras om de buis en de draadkop.

1. U maait het gras te dicht

2. U gebruikt de grastrimmer

1. Maai hoog gras van boven naar beneden.

Er komt olie vrij uit de uitlaat.

1. U gebruikt de grastrimmer

2. De mengsmering moet

worden gecontroleerd.

3. Het luchtfilter is vervuild.

4. De carburator moet

2. Gebruik de grastrimmer op volle snelheid.

1. Gebruik de grastrimmer op volle snelheid.

2. Gebruik brandstof die niet lang geleden in de goede

verhouding is gemengd met synthetische tweetaktolie.

3. Reinig het luchtfilter. Raadpleeg de sectie

"Luchtfilter vervangen en reinigen".

4. Neem contact op met een servicecentrum.

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

Wij verklaren onder onze eigen verantwoordelijkheid dat het product waarop deze verklaring betrekking heeft voldoet aan de fundamentele eisen inzake gezondheid en veiligheid van Machinerichtlijn 98/37/EG en andere toepasselijke richtlijnen, zoals EMC-richtlijn 89/336/EEG en richtlijnen 2000/14/EG. We declare this product complies to the requirements of the Outdoor Directive 2000/14/EC. Wij verklaren dat dit product voldoet aan de voorschriften van Richtlijn 2000/14/EG. Measured sound power level: Guaranteed sound power level: Date of issuance: Gemeten geluidsvermogensniveau: Gewaarborgd geluidsvermogensniveau: Uitgiftedatum: 110 dB (A) 115 dB (A) 12 / 2006 Deze conformiteitsverklaring is in april 2006 door Homelite Far East Co., Ltd opgesteld.
