Producttype	Zevenkleuren-showlaser
Merk	BEGLEC
Model	CLUB LASER 7 MK2
Beschikbare kleuren	Rood, Groen, Blauw, Geel, Paars, Lichtblauw, Wit
Laservermogen	Rood 350mW (650nm), Groen 60mW (532nm), Blauw 50mW (473nm)
Scannerfrequentie	20 kHz
Werkingsmodi	Muziek (Music), Automatisch (Auto), Master/Slave, DMX (1 of 17 kanalen), ILDA
Voorgeprogrammeerde patronen	128 patronen
DMX-besturing	1 of 17 kanalen
DMX-aansluiting	XLR 3-pins in- en uitgang
ILDA-aansluiting	DB25-ingang en DB25-through-uitgang
Voeding	AC 100-240V, 50/60Hz
Stroomverbruik	50W
Zekering	250V 2A traag (20mm glas)
Projectiehoek	±25° (X/Y)
Laserklasse	3B
Laser veiligheidsnorm	EN/IEC 60825-1 ED2
Maximale gebruikstemperatuur	40°C
Onderhoud	Maandelijkse reiniging van ventilatoren en filters; jaarlijkse interne reiniging door een gekwalificeerde technicus
Inbegrepen accessoires	Flightcase, voedingskabel, ILDA DB25/DB25 kabel, 2 sleutels, Interlock-kabel
Veiligheid	Sleutelschakelaar, Interlock-ingang, veiligheidskabel, minimale afstand van 1 meter
Aanbevolen gebruik	Clubs, discotheken, reclameshows, tentoonstellingen

Veelgestelde vragen - CLUB LASER 7 MK2 BEGLEC

Hoe sluit ik de laser aan in DMX-modus?

Gebruik een XLR 3-pins kabel om de DMX-uitgang van de controller aan te sluiten op de DMX-ingang van de laser. Voor een keten van meerdere apparaten, sluit u de DMX-uitgang van de eerste aan op de ingang van de volgende, en plaats een afsluitweerstand van 90-120 Ω op de laatste. Stel het DMX-adres in via het bedieningspaneel.

Hoe reinig ik de laser?

Koppel het apparaat los en wacht tot het is afgekoeld. Reinig de ventilatieopeningen en filters maandelijks met een stofzuiger. De interne reiniging (lenzen, enz.) mag slechts eenmaal per jaar door een gekwalificeerde technicus worden uitgevoerd.

Welke werkingsmodi zijn beschikbaar?

De laser biedt vijf modi: Music Control (muzieksynchronisatie), Automatic (automatisch doorlopen van programma's), Master/Slave (synchronisatie van meerdere lasers), DMX (besturing via DMX-console op 1 of 17 kanalen), en ILDA (besturing via computer met ILDA-interface).

Kan ik meerdere CLUB LASER 7 MK2 lasers samen gebruiken?

Ja, in Master/Slave-modus. Stel de eerste laser in op Music of Auto (Master) en de andere op Slave. Sluit de DMX-uitgangen van de master aan op de ingangen van de slaves voor perfecte synchronisatie.

Hoe stel ik de microfoongevoeligheid in voor muzieksynchronisatie?

Draai aan de potentiometer MUSIC SENSITIVITY op het achterpaneel tot de laser duidelijk reageert op het ritme van de muziek. De Sound-LED knippert mee met het ritme wanneer de instelling correct is.

Wat te doen als de laser niet aangaat?

Controleer eerst het netsnoer en het stopcontact. Zorg ervoor dat de sleutelschakelaar in de stand AAN staat. Als er niets gebeurt, is de zekering mogelijk doorgebrand. Vervang deze door een identieke zekering (250V 2A traag). Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Welke veiligheidsafstand moet worden aangehouden?

De minimale afstand tussen de laser en het verlichte oppervlak is 1 meter. Richt de bundel nooit op mensen of dieren. De installatie moet worden uitgevoerd door gekwalificeerd personeel en buiten bereik van het publiek.

Hoe gebruik ik de ILDA-modus?

Sluit een computer met een ILDA-interface aan op de DB25-ingang van de laser met behulp van de meegeleverde kabel. De laser schakelt automatisch over naar ILDA-modus. Gebruik professionele software (bijv. Phoenix, Pangolin) om aangepaste shows te maken.

Welke accessoires worden bij de laser geleverd?

De laser wordt geleverd met: een flightcase, een voedingskabel, een ILDA DB25/DB25 kabel, twee sleutels voor de schakelaar, en een Interlock-kabel voor noodstop.

Hoe vervang ik de zekering?

Koppel het apparaat los. Zoek de zekeringhouder nabij de voedingsaansluiting (IEC). Open deze en verwijder de defecte zekering. Vervang deze door een zekering van hetzelfde type: 250V, 2A, traag (20mm glas). Sluit de zekeringhouder.

GEBRUIKSAANWIJZING CLUB LASER 7 MK2 BEGLEC

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit Briteq® product. Om ten volte te kennen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een prachtige zeven kleuren clublaser, uitgerust met 3 krachtige temperatuurgeregelde lasers:

350mW Rode laser (650nm)
60mW Groene laser (532nm)
50mW Blauwe laser (473nm)

• Dank bij de 20kHz scanners projecteert de "Club laser7 Mk2" zeer scherpe en stabiele beelden welke tot 7 kleuren können bevatten!
  100% ILDA compatiel voor een volledige flexibilititeit!
• De laser worden geleverd met een aangepaste flight case!
• Een gemakkelijk te gebruiken laser dank zij de 5 werkmodi:

O MUZIEKGESTUURD: 100% plug & play verbind de laser gewoon met het stroomnet om een ongelofelijke lasershow te latenten starten op het ritme van de muziek dank zij de 128 inge\bouwde patterns! Ideaal voor verhuurbedrijven!!
o MASTER/SLAVE modus:That meerdere toestellen volledig synchroon een show op het ritme van de muziek uitvoeren: indrukwekkend en noch zeenvoudig te verwezenlijken!
○ AUTOMATISCHE modus: alle interne programme's worden automatisch getoond, geen muziek nodig
DMX modus via 2 mögelijke opties:

Via 1 kanaal voor een eenvoudige opstelling en gebruik!
o Via 17 kanalen zodat u de volledige controle van de interne programma's in handen heb!

ILDA modus: sluit de laser via een ILDA compatibile interface aan op een PC en geleruik om het even welk professionele laser software om uw eigenverbluffende laser show of logo's te ontwerpen.

• Laser projections können aangepast worden aan de afmetingen van de ruimte dank zich X/Y zoom controle van het beeld
• Beelden können in spiegelbeeld weergegeven worden voor het projecterenijken een transparant scherm.
• Blanking technologie vooreecie geschaden stralen
• Perfect voor het gebruik in clubs, discotheken, reclame, tentoonstellenen, en nog vele andere toepassenen ...
  Voldoet aan de normen EN/IEC 60825-1 ED2, 2007-03 voor Laservieligheid.

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schadeveroorzaktddoorverkeerd gebruik van het apparaat valt Niet onder de garantie.De dealer aanvaardt geen verantwoordelijkkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• Club laser7 Mk2
• 2 sleuteltjes voor de sleutelschakelaar
• Voedingskabel
• dB25/dB25 ILDA kabel
  Flight case
• Aansluitkabel voor interlock veiligheidsschakelaar

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveelemogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat der herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die sich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektroctuit in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbolism bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 meter zich.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermielen. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.

• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.

• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.

• Trek alsijdt de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de weiterijde van het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Om een brand te voorkomen, dien het controtoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is, dien een adapter van hetzelfde model gebruikt te worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om onceautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

LASER SAFETY INSTRUCTIES:

• Volgens de normen EN/IEC 60825-1 ED2, 2007-03 valt dit apparaat onder de classe 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk zichn.

GEVAAR: LASER STRALING!

Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijkke maatregelen voor een veilig gebruik van dit apparaat要去en genomen worden.

• Dit product is een zogenaamde showlaser, veroorzaakt straling met een golfänge tussen 400 en 700nm bedoeld om effecten voor Lichtshows te creeren.
• Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korteijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepasseningen als veilig worden beschouwd.
• Richt de laserstralen nooit op mensen of dieren en LAST het apparaat nooit onbemand werken.

• Deze laser mag enkel voor lightshows gezrukt worden. Het gezruik van een klasse 3B laser is enkel toegelaten als deze bediend worden door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt.

• Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijk voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijk voorschriften die in zijn land gelden en zich hieraan strikt honden!

BRITEQ kan nicht verantwoordelijk gesteld worden voor ongevalten die het gevolg zichen van een verkeerde installmentie en/of gelebruik van dit product!

BESCHRIJVING:

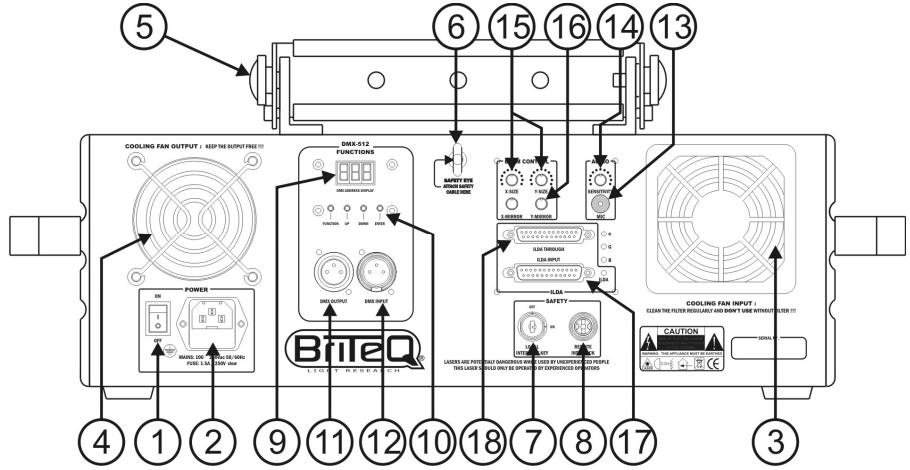

1. ON/OFF SCHAKELAAR: worden gebruikt om het toestel aan/uit te zetten.
2. NETAANSLUITING: met IEC stekker en geintegreerde zekeringhouser. Sluit hier de meegeleverde voedingskabel aan.
3. VENTILATOR (ingang): worden gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Verzeker u ervan dat de filter in de filter steeds aanwezig is alvorens u het toestel aan zet! Deze filter要去 regelmatig gereinigd worden! Verwijder gewoon de plastic cover (trekken) en reinig de filter met een stofzuiger.
4. VENTILATOR (uitgang): worden gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Bedek nooit deze ventilatieopening!
5. OPHANGBEUGEL: met 2 spanbouteen aan de zijkant om het toestel onder de gewenste hoek te bevestigen ^+ gat om een bevestigingshaak aan vast te maken.
6. VEILIGHEIDSOOG: gebrukt om de veiligheidskabel vast te makes wanner het toestel opgehangen worden (zie paragraf "ophangen van het apparaat")
7. AAN/UIT SLEUTELSCHAKELAAR: worden gebrukt om de laserstraal aan/uit te zetten. Gebruik de sleutels, opdat de laser enkel opgezet kan worden door een bekwame person.
8. INTERLOCK aansluiting: worden gebruikt om de optionele stopschakelaar aan te sluiten (zie Foto). Wanner je op deze schakelaar duw't verdwijnt de straal onmiddelijk. BELANGRIJK! In het belang van uw eigendigeid raden wij u ten sterkste aan om deze optionele schakelaar aan te sluiten!
9. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Naast de DMX modus kunt u ook 4 andere werkmodi selecteren; verder in deze handleiding vindt u meer uitleg hierover.
10. CONTROLE PANEL: worden gebruikt om de verschillende functies van de lezer in te stellen. Meer uitleg hierover vindt u verder in deze handleiding.
11. DMX UITGANG: 3pin verwelijke XLR-connector die gebrukt worden om de laser aan te sluiten op het volgende toestel in de DMX-keten.
12. DMX INGANG: 3pin mannelijke XLR-connector die gebrukt worden om de universele DMX-kabels te verbinden. Deze ingang krijgt instructies van een DMX-controller.

1. INTERNE MICROFOON: De ingebouwde microfoon worden gebruikt om de lasershow gewiek te lately lopen met het ritme van de muziek.
2. MUZIEKGEVOELIGHEID: Deze potentiometer worden gebrukt om de muziekgevoeligheid aan te passen. Draai aan de potentiometer totdat de laser gegelijkkoopt met de muziek.
3. X/Y SIZE CONTROL: gebruik deze controknuppen om de afmetingen van het gprojecteerde beeld aan te passen aan de afmetingen van de locatie. U kunst de horizontale en verticale afmetingen afzonderlijk instellen.
4. X/Y MIRROR CONTROL: gebruik deze schakelaars om het gprojekteerde beeld om teKaren. Dit is bijvoorbijd eerig handig wanneur u via de achterkant van een transparent scherm beelden projecte. De X/Y spiegeling ka nook ingestel worden met het contropaneel en de LED display,zie hoofdstuk "HOE INSTELLEN" voor meer info betreffende de werking.
5. ILDA INGANG: worden gebruikt om de laser via een ILDA interface met een computer te verbinden. Meer uitleg hierover vindt u verder in deze handleiding.
6. ILDA THROUGH: worden gebruikt om het ILDA signala te linken met de volgende "Club laser7 Mk2".

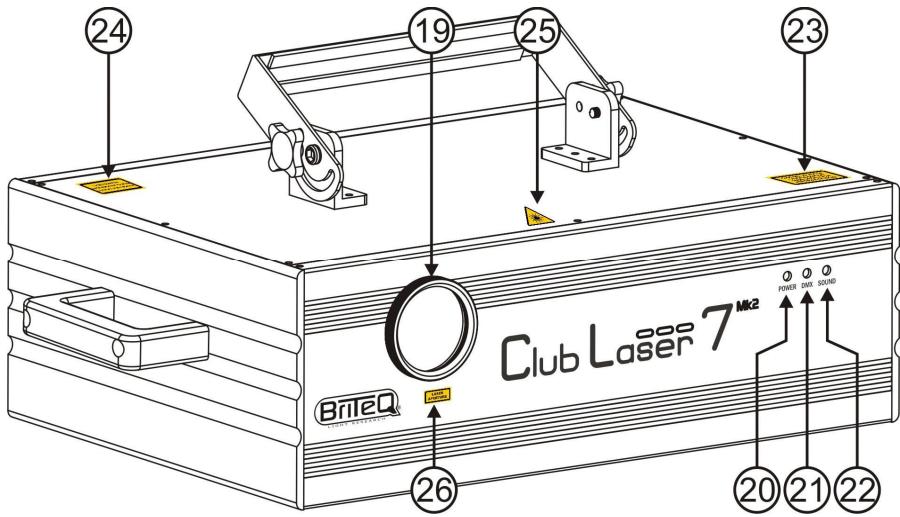

1. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOoit binnenin het toestel doorheen deze opening als het lasereffect aan staat!
2. POWER LED: geeft aan dat het toestel aan staat.
3. DMX LED: deque is aan wanner de laser een DMX signal detecteert.
4. SOUND LED: in music modus knippert deze LED op het ritme van de muziek.
5. WAARSCHUWINGSLABEL: "Opgelet - Klasse 3B laser. Laser Radiatie wanner open. Vermijd blootstelling aan de straal."
6. WAARSCHUWINGSLABEL: "Laser Radiatie. Vermijd bloatstelling aan de straal. Klasse 3B laser"
7. LASER WAARSCHUWINGSTEKEN: waarschuwing voor een potentieel gevaarlijke laser, wanneer deze gezruikt worden door onervaren Personen.
8. WAARSCHUWINGSLABEL: "Laseropening"

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmente van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklust; erkende installereringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.

• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.

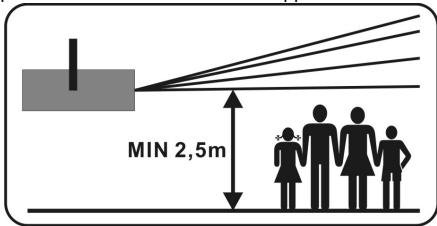

• Alvorens totplaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel algtd een gewaarmerke veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbveeiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaienda montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert+zijn goedgekeur aldvorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

GEVAAR VOOR OOGLETSELS: bij de installmente er altijd voor zorgen dat het publiek nooitrechtstreeks in de laserstralen kan kijken. Bij de installmente要去 men ervoor zorgen dat de laserstralen Nietrechtstreeks op het publiek gericht worden.

• Regelmatige pauzes bij het bedieren zijnoodzakelijk om het apparaat zo lang möglich te lately functioneren, waar het Niet bedoeld is om onafgebrozen te functioneren.
• Zet het toestel Niet aan en uit met korte tussenpozen; dit zou de levensduur van de lasers verkorten.
• Trek.altijd de stekkeruit het stopcontact als het apparaat langere tijd geen Dienst doet.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Kijk nooitrechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

Zie ook punt n^16 in de beschrijving.

• Druk op de FUNC toets tot een van de hiermaast afgebeelde tekens op de display verschijnt.

• Druk op de UP / DOWN om en van de 4 spiegelfunctiones te kiezen:

• UP toets: spiegelprojectie over de X as
  DOWN toets: spiegelprojectie over de Y as

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

U kunt het toestel op 5 manieren bedieren:

De laser overloopt de voorgeprogrammeerde sequentie op het ritme van de muziek. Selecteer deze werkmodus wanner u slechts 1 laser gebrukt (autonom) of wanner de laser het eerste toestel is (master) in de keten van meerde Club laser7 Mk2 lasers.

• Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt

• Druk op de UP / DOWN toetsen om een van de 2 muziekgestuurde shows te kiezen: S1 of S2

• S1: voortdurend veranderende RANDOM show op het ritme van de muziek
  S2: VOORGEPROGRAMMERDE show op het ritme van de muziek

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

• Zet wat muziek op en regel de gevoeligheid met de MUSIC SENSITIVITY knop (9) tot de laser Mooi op het ritme van de muziek werkct.

U kunt meerere CLUB LASER7 MK2 lasers met elkaar linken: zet het eerste toestel in de keten in "Music mode" en alle andere toestellen in "Slave mode" zodate ze allemaal synchroon werken!

Opmerking: wanner er geen muziek gedetecteerd worden za de laser uit gaan (blackout).

2) AUTONOOM (MASTER):

De laser overloopt automatisch de Voorgeprogrammeerde sequentie. Selecteer.Deze werkmodus wanner u slechts 1 laser gebrukt (autonom) of wanner de laser het eerste toestel is (master) in de keten van meerde Club laser7 Mk2 lasers.

• Druk op de FUNC toets tot A1, A2, S1 of S2 op de display verschijnt
• Druk op de UP / DOWN toetsen om een van de 2 autonome shows te kiezen: A1 of A2

S1: voortdurend veranderende RANDOM show
S2: VOORGEPROGRAMMEERDE show

• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

De laser zal automatisch de Voorgeprogrammeerde sequentie uitvoeren.

U=knt meerderClubLASER7MK2lasers metelkaar linken:zet het eerste toestel in de keten in "Auto of Music mode" en alle andere toestellen in "Slave mode" zodat ze allemaal synchroon werken!

3) SLAVE MODUS:

De laser zal de instructies volgen welke door de eerste Club laser7 Mk2 laser (master) in de keten gegeven worden.

• Verbind de DMX ingang van de laser met de DMX uitgang van de vorige laser in de keten.
• Druk op de FUNC toets tot "SLA" op de display verschijnt
• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3maal)

SLAVE 3

SLAVE 2

SLAVE 1

MASTER

U kurz mein der CLUB LASER7 MK2 lasers met/elkaar linken: zet het eerste toestel in de keten in "Auto of Music mode" en alle andere toestellen in "Slave mode" zodat ze allemaal synchroon werken!

4) DMX512 MODUS:

De laser kan via om het even welke standard DMX controller bestuurd worden in 2 verschillende DMX modi:

1 KANAALS MODUS: voor een zeer eenvoudige opstelling en gebruik! ("1Ch" op de display)
17 KANAALS MODUS: voor een volledige controle over alle möglichkheden van het toestel. ("17Ch" op de display)

• Verbind de DMX ingang van de laser met de DMX uitgang van het vorige toestel in de keten, of verbind deze onmiddelijk met de DMX uitgang van uw controller.

• Druk op de FUNC toets tot "1Ch" of "17Ch"op de display verschijnt

• Druk op de UP/DOWN om de gewenste DMX modus te kiezen. (1Ch of 17Ch)

• Druk op de ENTER toets om uw keuze te bevestigen

• Druk op de FUNC toets tot een driedelig nummer op de display verschijnt
• Druk op de UP / DOWN toetsen om het gewenste DMX-address te kiezen (van 001 tot 511)
• Druk op de ENTER toets om uw keuze te bevestigen. (de display "888" knippert 3 maal)

De Club laser7 Mk2 laser gezruikt 17 DMX kanalen. Hieronder vindt u de DMX-chart met de functies voor elk kanaal.

OR

DMX

CONTROLLER

DMX MODE

DMX MODE

DMX MODE

120 ohm

-TERMINATOR

Meer informatie over DMX512:

Het DMX-protocol is een veel gebruukt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een symmetrische kabel van goede kwaliteit doorverbinden. Om vreemd

gedrag van de lichteffecten, verooraakt door storing, te voorkomen, moet u een aftluitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig weg Niet werken!

Elk licheffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen.

90~120 ohm

resistor

1 KANAALS DMX CONFIGURATIE VAN DE LASER:

KANAAL	WAARDE	BESCHRIJVING
CH 1 MODI	000-019	Laser UIT (Black out)
	020-039	AUTO SHOW 1
	040-059	AUTO SHOW 2
	060-079	MUSIC PATTERN 1
	080-099	MUSIC PATTERN 2
	100-119	MUSIC PATTERN 3
	120-139	MUSIC PATTERN 4
	140-159	MUSIC PATTERN 5
	160-179	MUSIC PATTERN 6
	180-199	MUSIC PATTERN 7
	200-219	MUSIC PATTERN 8
	220-239	MUSIC PATTERN 9
	240-255	MUSIC SHOW 2

17 KANAALS DMX CONFIGURATIE VAN DE LASER:

BELANGRIJKE OPMERKING: DMX kanaal1 worden gebruikt om de verschillende werkmodi in te stellen.

• Om de laser volledig via 17 kanalen te benutten moet kanaal 1 ingesteld zijn op een waarde van 217 ofeer.
• Wanner kanaal 1 ingesteld is op een waardeussen 177 en 216 kunt u kanaal 2 gebruiken om een van de 46 mini laser shows te kiezen!

KANAAL	WAARDE	BESCHRIJVING
CH 1 MODI	000-016	Laser UIT ➀
	017-056	AUTO SHOW 1
	057-096	AUTO SHOW 2
	097-136	MUSIC SHOW 1
	137-176	MUSIC SHOW 2
	177-216	Use CH2 to select one of the 46 pre-programmed mini laser shows!
	217-255	Full DMX MODE
CH 2 GROEP	000-255	8 Groepen (zieAPE motievenlijst)
CH 3 MOTIEF	000-255	16 motieven in elke groep (zieaparte motievenlijst)
CH 4 KLEUR	000-007	Origineel ➁
	008-015	Rood ➁
	016-023	Groen ➁
	024-031	Geel ➁
	032-039	Blauw ➁
	040-047	Paars ➁
	048-055	Lichtblauw ➁
	056-063	Wit ➁
	064-111	kleurovergang ➁
	112-159	Verspringende kleuren ➁
	160-127	Bewegende kleuren ➁
	208-255	Strobo
CH 5 CLIPING	000	Volledig motifiej zonder knipperen
	001-127	0%~99% fix motifiej knippert
	128-255	Knippersnelheid
CH 6 ZOOM	000-127	100%-5% fix motifiej ingezoomd
	128-169	INzoomen
	170-209	UITzoomen
	210-255	Gealterneerd zoomen
CH 7 ZOOM SPEED	000-255	Snel tot traag
CH 8 ROLLEN OVER DE Y AS	000-127	0 -359 graden vaste Y as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 9 Y ROLSNELHEID	0-255	Snel tot traag
CH 10 ROLLEN OVER DE X AS	000-127	0 -359 graden vaste X as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 11 X ROLSNELHEID	0-255	Snel tot traag
CH 12 ROLLEN OVER DE Z AS	000-127	0 -359 graden vaste Z as rol
	128-191	Rol in wijzerzin
	192-255	Rol in gegenwijzerzin
CH 13 Z ROLSNELHEID	0-255	Snel tot traag
CH 14 BEWEGING OVER DE X AS	000-127	128 verschillende vaste posities op de X as
	128-191	Beweging in wijzerzin
	192-255	Beweging in gegenwijzerzin
CH 15 X BEWEGINGS-SNELHIED	0-255	Snel tot traag
CH 16 BAWEGING OVER DE Y AS	000-127	128 verschillende vaste posities op de Y as
	128-191	Beweging in wijzerzin
	192-255	Beweging in gegenwijzerzin
CH 17 BEWEGINGS-SNELHEID	0-255	Snel tot traag

MOTIEVENLIJST

Met de DMX kanalen 2 en 3=kunt u een van de 128 voorgeprogrammeerde motieven kiezen.

• CH2 (horizontal): kies een van de 8 groepen
• CH3 (vertical): kies een van de 16 motieven in elk van de 8 groepen

Deze laser kan gecontroleerd worden via om het even welke PC die uiterrust is met ILDA compatibile software + hardware. Van zodra de ILDA ingang (17) van de laser verbonden is met de ILDA compatibile controller, za de laser onmiddelijk overschaken op ILDA controle modus: de möglichkheden van de ILDA software zullen nu bepalen wat u kunt doen en wat Niet...

ILDA soft- en hardware zijn verkrijgbaar bij verschillende onafhankelijkke leveranciers, zoals onder andere:

PHOENIX software (www.bocatec.de)
- PANGOLIN software (www.pangolin.com)
- En vele andere, aan u om te overwegen wat het beste is voor uw toepassingen en uw budget ...

ONDERHOUD

• Let er op dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud. Bij inspectie moeten de volgende punten worden gecontrolererd.
• Alle installmentieschroeven en alle onderdelen要去en goed vastgedraaid zichen en mogen nicht verroest zich.
• Behuizingen, vastzetstukken,installeringplaatsen (plafond, spanten) mogen absolutui not verwrongen zich.
• Een optische lens die klaarblijiekij beschadigd is door barsten of diepe krassen要去 verrangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokeringe of bijzonder vuile omgeving kan een grotere oopenhoping van vuiilveroorzaken op de optische utrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen alkijz zorgvuldig af,

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

3pins XLR mannelijk/ vrouwelijk

DMX kanalen:

1 of 17 kanalen

DMX startadres:

001 511

Laser vermogen:

60mW Groene CW laser ( = 532nm)

350mW Rode CW laser ( = 650nm)

50mW Blauwe CW laser ( = 473nm)

Laser scanners:

type high speed 20kHz

Laserstraling classe:

3B

Laser veiligheidsnorm:

EN/IEC 60825-1 ED2, 2007-03 voor Laserveiligheid

Afmetingen (BxHxD):

54,6cm x 16cm (28cm met ophangbeugel) x 35cm

Gewicht:

12kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de-Laatste versie van deze handleiding downloads via Onze website: www.briteq-lighting.com
