GEBRUIKSAANWIJZING KANDA 100 WANDERS

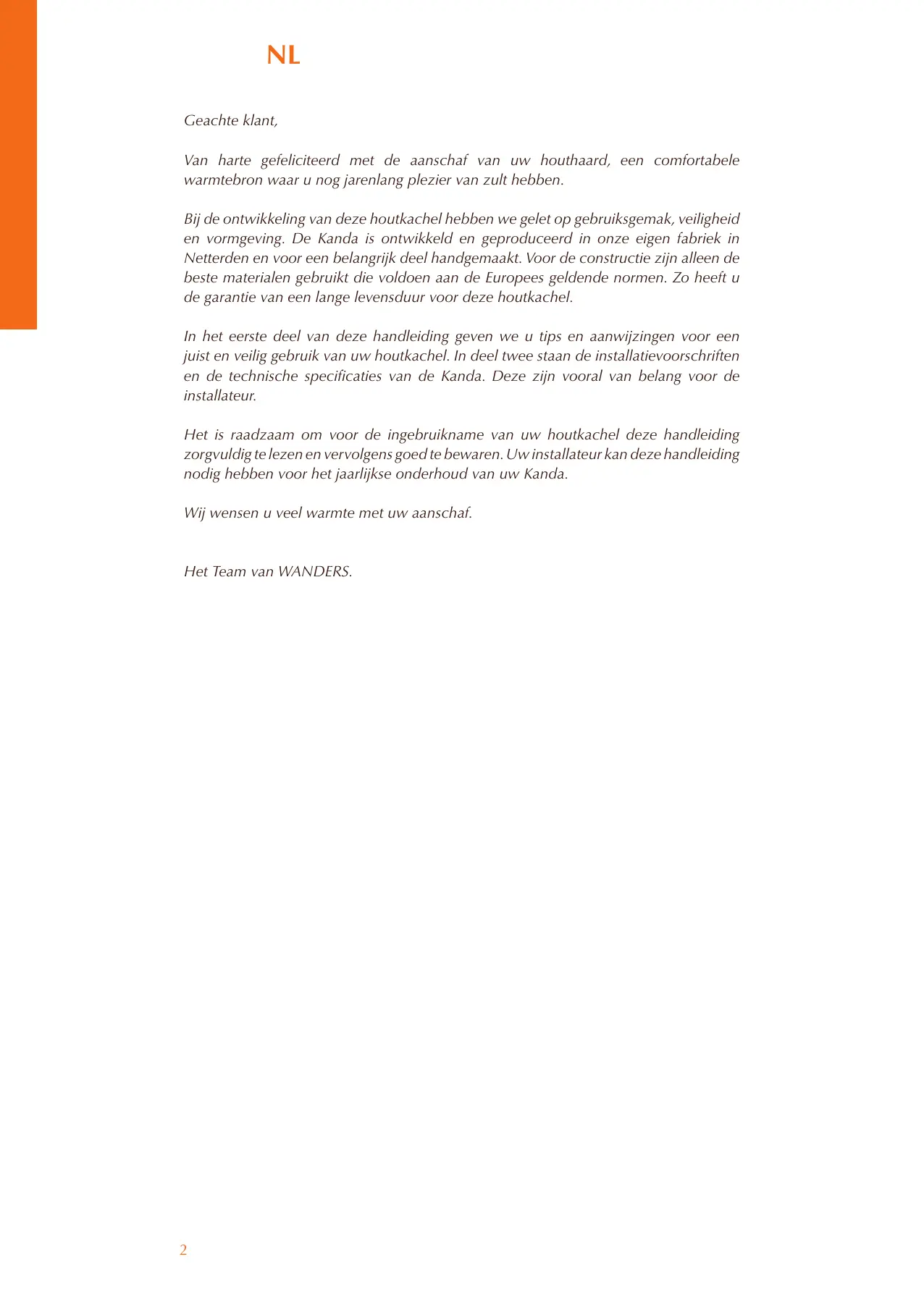

Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabile warmtebron waar u nog jarenlang plezier van zult hebben.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Kanda is ontwikkeld en geprodueerd in unsere eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de Beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel.

In het eerste deel van deze handleiding geen we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentievoorschriften en de technische specificaties van de Kanda. Deze zijn vooral van belang voor de installmenteur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen enervoigens goed te bewaren. Uw installeur kan deze handleiding nodig hebben voor het一年多ijke onderhoud van uw Kanda.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

Inhoudsopgave

Uw Kanda houtkachel in een oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerstekeerstoken 5
Brandstof: hout 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 6
Veiligheid 7
Garantie 7
Installievoorschriften Kanda 8
Technische tekeningen 61

Uw Kanda houtkachel in een oogopslag

De Kanda

De Kanda is een combinatie van comfort en efficiente warmteafgifte. De haard bestaat uit een buitenmantel en een binnenwerk. Hierdoor kan 70% van de warmte snug uw woonruimte verwarmen via convectie. De Kanda beschikt over 2 aansluitingen voor het convectiesysteme. De aanvoer van de verbrandingslucht is te reguleren via de bediening in de luchtroosters. De overige 30% van de warmte komt door straling via het glasoppervlak vrij.

De ingebouwde rookgaseerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid, wat extra warmteafgithe tot gevolg heeft.

Vergeet Niet om de asemmer regelmatig schoon te make, dit om schade te voorkomen.

Installatie

Over het algemeen zorgt de dealer waar u de Kanda heeft aangeschäft, ook voor de plaatsing. Is dat Niet het geval, verzeker u er dan van dat deplaatsing wordenuitgevoerd door een erkende installmenter. Een erkende installmenter kan u ook het juiste advies geen over het rookkanaal waarop de haard要去 worden aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij+kunnen u in dat geval geen garantie geen op de juiste werkig van de Kanda.

Houd bij de installmentie ook rekening met de brandveiligheid. Zie pagina 7.

De houtaard is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw CV-installatie.

Aansteken in de vroege herfst of late winter

Wanneer de buiten- en binnentemperatuur Niet veel van elkaar verschillen is een goede schoorstentreke een ware uitdaging. In de vroege herfst of late winterdagen kurz u de schoorstentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorstentrek weeR. Stoken met weinig hout voorkomt dat rook de kamer weein instroomt

Aansteken van de kachel

De haard worden bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel waarom Niet onbeschermd aanijdens het stoken en twee uw daarna. Bedien de haard.altijd met een handschoen, anders kunt u zware brandwonden oplopen.

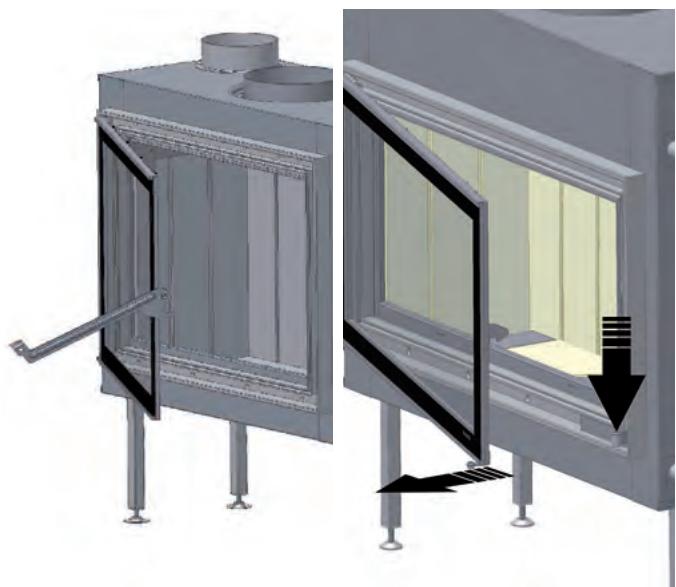

Open de deur en leg een paar propjes papier of aanmaakblokjes in de kachel met waar bovenop een aantalkleine stukjes hout of bruinkoolbriketten. Steek de stukjes hout of bruinkoolbriketten aan en zet de deur op een kier voor extra luchttoevoer. Na een aantal minuten kurz u de deur sluiten. Wanner de stukjes goed branden, kurz u extra brandstof toevoegen. Leg Niet meer dan drie houtblokken tegelijk in de kachel. Zorg.altijd voor voldoende ventilatie in de ruimte wanner u de houtkachel brandt.

Open de deur Kanda 70
Kanda 85

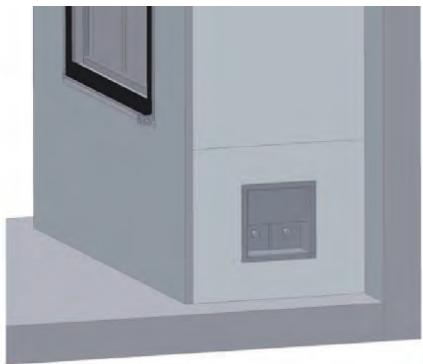

Bediening luchttoevoer in ventilatierooster

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.

Voorkom dat indezelfde ruimte waar u de kachel stookt een afzugkap aanstaat.

Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Let op vingerafdrukken

Pas op dat u het glas van de kachel Niet met de vingers aanraakt. Vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.

Eerste keer stoken

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard+kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u.daarover informeren.

Wanner u de Kanda voor de eerste keer gebruikt,要去 de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel-de eerste 4 tot 5 keer dat u stookt-minimaal 6uur te latent branden met Niet te veel brandstof. Ventileer de ruimte goed verwijl u stookt. Zorg ervoor dat indezelfde ruimte geen afzuigkap aanstaat verwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig

met eenlicht vochtige doek, als de kachel koud is. Gebruik eventueel speciala schoolmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.

De bekleding aan de binnenzijde is van chamotte. Het is van belang dat u de eerstepeeroor langere periode stookt (5-6 uur).Dit om het vocht in de chamotte te latent verdampen. De ruiten zullen de eerstepeer dan ook zwart worden. Maakt u voor iedere stookbeurt het glas goed schoon.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunden de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kanveroorzaken.

Brandstof: hout

Houtsoort	Droogtijd
Den, Populier	1	jaar
Linde, Wilg, Spar, Berk, Es, Els	1,5	jaar
Fruitboom, Beuk	2	jaar
Eik	2,5	jaar

De Kanda kan alleen gestoekt worden met hout. Leg Niet meer dan 3 tot 4kg brandstof tegelijk in de kachel. Gebruik alkijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook hunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.

Wat te doen bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de aflsuitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw installmenteur.

Vers nat hout, bevat ongeveer 50 % procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20 % vocht. Na tweejabr drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooti vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel

rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hove hitte de paraffine te snel uit de houtblokken. De verruilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en+zijn dan nicht meer te verwijderen.

Gebruik geen hout dat is geverfd, geimpregneerd, verliimd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en konnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout Aunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berg branden langzaam, geen veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geen meer vlammen, maar minder warmte en minder houtskool.

Hout kunt u het Beste opslaan op een winderige plek, beschut gegen de regen. Zo droegt het hout op een tatsächlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken Niet in contact met water.

De optimale stookwijze

Kachels van WANDERS zich zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookveruiling. Een,aantal tips voor optimaal stockplezier:

• Stook uw kachel algijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door möglichuktispattende vuurdeeltjes, met name van naaldhout.
• Leg Niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkdt efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.
  Voer alleen als u begint te stoken extra lucht toe aan

uw houtkachel. Indien u constanteel lucht toevoert, dan wordt de houtverbranding door de extra lucht te sterk opgejaagd en krijgt uw haard te weinigijd om zich warmte af te gehen aan de kamer. Ook kan de haard oververhit raken en beschadigen.

• Wees voorzichtig met stoken bij mist of windstil wee. Bij windstil wee is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mistr zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur Niet plotseling met water maar LAST het opbranden. De materialen binnen in de haard kuren verrormen of scheuren door plotselinge, grote temperatuurverschillen.

Schoorsteen en rookkanaal

De schoorsteen is het belangrijkke onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installmentie overgaat, dient uw installerateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 200 millimeter en of het kanaal schoon, glad en lekdicht is.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de luchtuit de schoorsteen 'wegzuiigt'.

Soms kan valwind darüber het omgekeerde effect给他们, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte naturuurlijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

Onderhoud

Klein onderhoud

• Verwijder twee á drie keer per week de afgekoelde asuit de asemmer.
• Maak het verbrandingskamer in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met eenlicht vochtige doek die nicht pluist. Gebruik geen agressieve schoonmaak- en schuirmiddelen.

• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het glas daarna Nieteer met de vingers aan: vingerafdrukken branden in het glas en zichn dan Nieteer te verwijderen.

• Olie af en toe de scharnieren en de deursluiting.

Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhonden.

Buiten gebruiktelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen.
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat.
• Smeer het schone, gietijzeren gedeelte in met een neutrale vaseline.

Jaarliks onderhoud

• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder一年多 uw schoorsteen grondig vegen door een erkende schoorsteenveger.
• Laat Jaarliks de dichtheid controlleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsystem
• Laat一年多 ago het volledige kanalensysteme controlleren, inclusief de dak- of geveldoorvoer en de uitmonding net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat Jaarlijks alle affdichtingen van deuren en glasramen controleren op slijtage.

Veiligheid

Met een houthaard van WANDERS heeft u een comfortabile en veilige warmtebron in lui.

De brandveiligheid begint bij een correcte installmenten een goed werkend rookgasafvoerkanaal. Uw installeur dient zich daartoe te houden aan deinstallatievoorschriften, zoals omschreiben op pagina 8 en verder. Voor veilig stoken�verder de volgende punten van belong:

1. Stook uw haard zo veel möglichk met een gesloten deur. Dat verhoegt het rendement en is ook better voor het milieu.
2. Voorkom dat keine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en LAST ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
3. Giet of leg geen brandbare vloeistoffen en materialen in de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Als de vloer rond de haard van brandhaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, scholderijen),

vlakbij de kachel of het rookkanaal. Houd minimaale een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.

1. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
2. Houd de punten in acht die staan onder het kopje 'Optimale stockwijze', op pagina 6.
3. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.

Garantie

Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5aar na aankoopdatum, mits de haard op een juiste wijze is geinstalleerd en worden gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zichon tot materiaal- en constructiefouten. In die geallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat de haard geplaatst worden, moet u controlleren of er zichbare schade is aan het toestel.

In dat geval moet u het toestel nicht accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; nied juiste naleving van de landelijkke voorschriften en de bijgevoegde installmenten bedieningsvoorschrift-ten; installment door een Niet door WANDERS erkend installeur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof.

Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de bedieningsonderdelen van het convectiesystem en de lak.

WANDERS is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.

Installatievoorschriften Kanda

Algemene aanwijzingen 8

Voorbereiding 8

Installatie 10

Reparaties 12

Algemene aanwijzingen

De Kanda is gekeurd volgens de internationale normering EN13229. Deze haard kan aangesloten worden op een rookkanaal waarop meerdere kachels+zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 200 millimeter. De aansluiting van het convectiesysteme hebelt een diameter van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkende installmenteur en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Kanda onvolledig of onjuist is aangesloten of geinstalleerd.

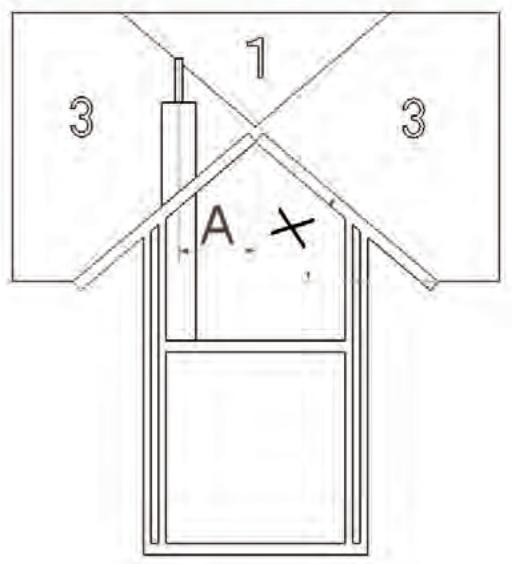

Het is nicht toegestaan de kachel in te bouwen in:

• Trappenhuizen, behalte in gebouwen met nicht meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waarlicht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteme is geplaatst, behalve

dakhelling x groter dan 23

wanner u de luchtaanvoer rechtstreeks van buiten haalt, zodate een gevaarloze verbranding verzekerd is.

Voorbereiding

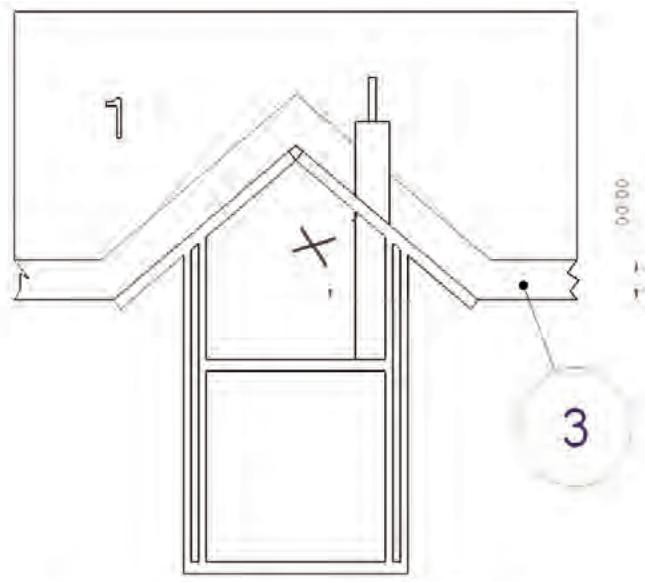

Het schoorsteenkanaal

Voordat u de haard plaatst dient u de volgende punten in acht te nemen:

• Als ude kachel aansluit opeen bestaandeschoorsteen, dan要去 die eerst vakkundig schoongemaaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele aflsuitkleppen dieren te worden verwijderd.
• Derookgasafvoervandehaarddientzonderomwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal要去 minimaal 12Pa of 0,12 mbar়n.
• Het schoorsteenkanaal moet.altijd inuitmondingsgebied 1uit komen. Zie onderstaande tekeningen en tabel.

dak helling × kleiner dan 23

• Het schoorsteenkanaal dient ten tijde vanplaatsing schoon en lekdicht te zich en zonder enige belemmering een diameter van minstens 200 millimeter te hebben.
  Eventuele bochten in het rookkanaal mogen Niet groter+zijn dan 45 graden.
  U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
• De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische gegevens op bladzijde 9.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel worden geinstalleerd.

1. Als de vloer rond de haard van brandhaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een minimale groitte te hebben van:
2. aan de voorzijde van de deur: 50 centimeter uit de haard
3. aan deijken van de deur: 30 centimeter uit de haard
4. Houd minimaal 80 centimeter afstand:tussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en scholderijen) en glazen objecten. Houddezelfde afstand aan ten opzichte van het rookkanaal.
5. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde kachel) dienen brandvrij bekleed te worden.
6. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rond bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
7. Tussen de kachel en dragende, stalen constructieonderdelen要去 minimaal een afstand van 50 centimeter zitten (in alle richtingen).
8. Scherm alle brandbare materialen auf die sich binnen

een straal van 80 centimeter van de kachelopeningen bevinden. Doe dit met Niet brandbare materialen.

1. Bekleed de schouw nooit met brandhaar materiaal (zoals papierbehang).
2. De muur darüber de kachel moetuit brandvrijeme materialen bestaan of ermee geisoleerd worden. Het isolatiematerialiaaldienteen temperatuur van 700 gradeN Celcius te weerstaan en een dichtheid van 80~kg / m3 te hebben.Zie voor de isolatiematerialen tabel op pagina 14).
3. Voorkom bij hetplaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan door de muur hebtekken. Dit kan zichs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

De Kanda is gekeurd volgens de internationale normering EN13229. De haard kan aangesloten worden op een rookkanaal waar meertere kachels op+zijn aangesloten. Alleen een erkende installmenter mag de haardplaatsen, anders vervalt de garantie.

Verbrandingsluchttoevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoeropening, zo zicht möglichk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absolutut vereist indien:

• Het vertrek is voorzien van een warmte terugwin systemd.
• Het vertrek is voorzien van een centraal afzuigssystem.
• Een afzuigkap indezelfde ruimte staat.

De luchttoeoperopening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er meerdere verbrandingstoestellen indezelfde ruimte aanwezig, dan要去en er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen.

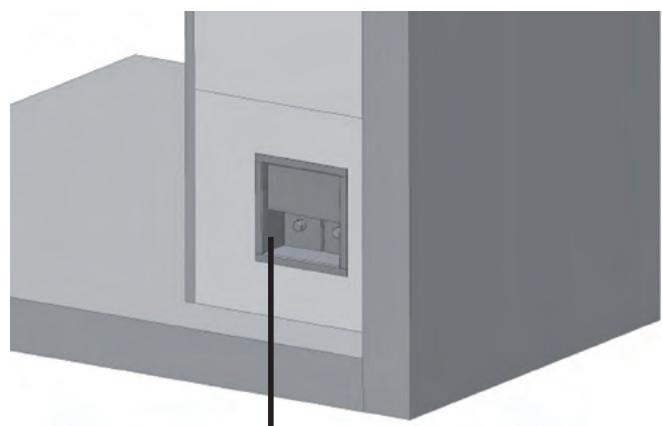

Aansluiten van de Kanda

1. Volg eerst de aanwijzingen uit het vorige hoofdstuk 'Voorbereiding'.
2. Haal een eventuele klep uit de bestaande openhaard.
3. Isoleer de kachel:tussen muur en buitenmantel met nicht brandbare materialen (zie voor de isolatiematerialen de tabel op pagina 14).
4. Zorg voor een luchtdichte aansluiting maar buiten. In een bestaand kanaal kut u eventueel een pijp met een diameter van 200 millimeter trekken. Deze pijp monteert u aan de kachel.
5. Verwijder de pijpmond van de kachel. (zie figuur 1)
6. Plaats de haard opeen vlakke betonnen vloer i.v.m. gewicht van de haard

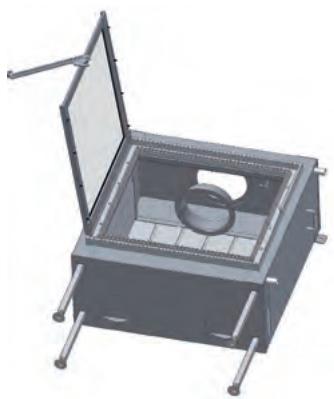

Figuur 1 Verwijder de pijpmond van de kachel

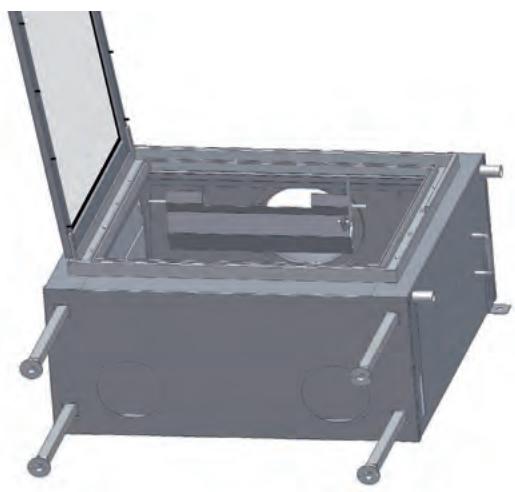

Figuur 2 Plaats de spaarklep en de duwstang.

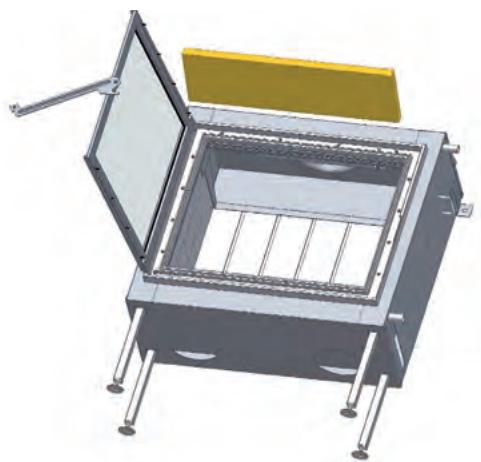

Figuur 3 Leg de rookgas keerplaat in de kachel
Figuur 4 Plaats typeplaatje

1. Sluit de pijp aan op de pijpmond. Monteer dan de pijpmond terug in de haard.
2. bouw verwolgens de schouw er omheen denk er aan dat alle gebruekte materialen brandvrij়n.

3. staat de convectie roosters in de schouw aan de linker en rechter zichde

4. Sluit de flexibele convectie buizen aan de op de convectie pijpmonden. Monteer de pijpmonden op de haard het is verplicht deze te installereren i.v.m. de warmte opbrengst van de haard en het scheuren van wanden en muren

5. Sluit de twee onderste buisjes aan op het bedieningsrooster. Indien de ruimte is voorzien van een mech-anische ventilatie of warmte terug win systeem, di- ent men de aansluiting vanaf de bedieningskast door te trekken maar buiten. In het LASTe geval dient u ook de bovenste buisjes aan te sluiten op de buitenlucht. (zie figuur 6).
6. Monteer de spaarklep. En plaats de duwstang maar de deur in de uitsparing aan de voorzijde van de haard. Hang de klep in de scharnierhaken (zie figuur

2)

1. Plaats de rookgas keerplaat op de steunen onder de spaarklep (zie figuur 3)
2. Vervang eventueel het typeplaatje in een met uw eigenaal. (figuur 4))
3. sluit verzolgens de voorzijde van de schouw af met een promatec H planta dikte 20mm zorg ervoor dat de planta aan de binnenzijde geen contact maakt met de haard.
4. denk er aan om rondon de opening van de haard stulijsten toe te passen om scheuren te voorkomen het is ten alle tionden verboden om het stucwerk vast gegen de haard aan te brengen LAST een kier van 3mm rondon het inbouw raam en de stulijsten.

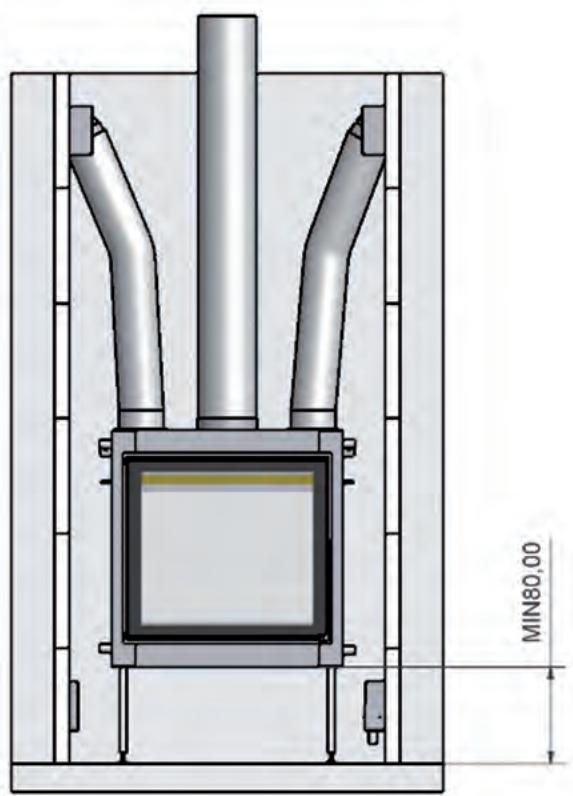

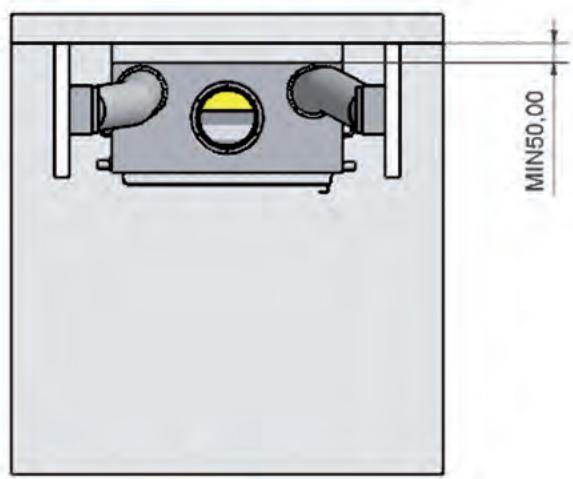

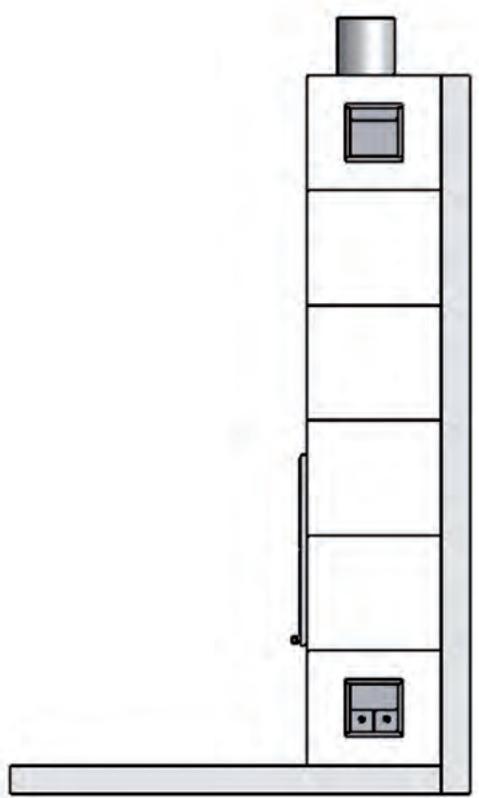

Figuur 5 Inbouwoverzicht Kanda (mm)

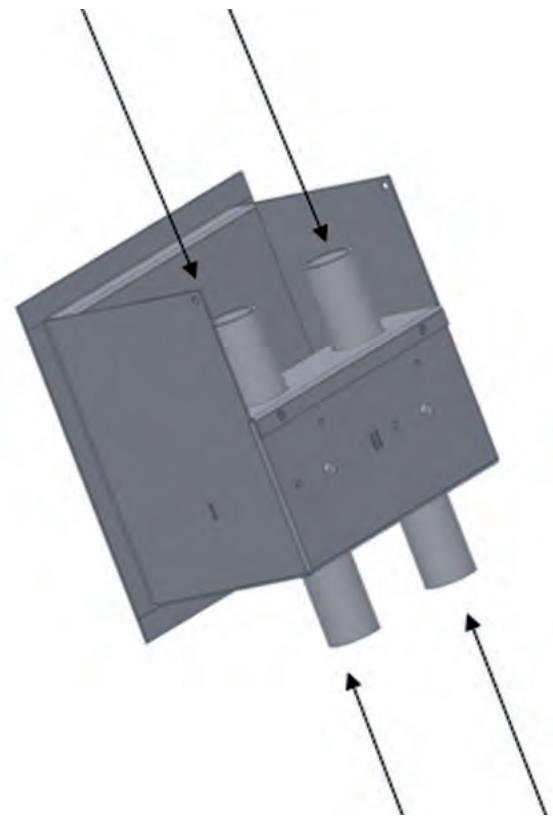

Deze zichde aan de haard aansluten

Deze ziche eventueel op de buitenlucht aansluten
Figuur 6 Aansluiten van de slangen

Reparities

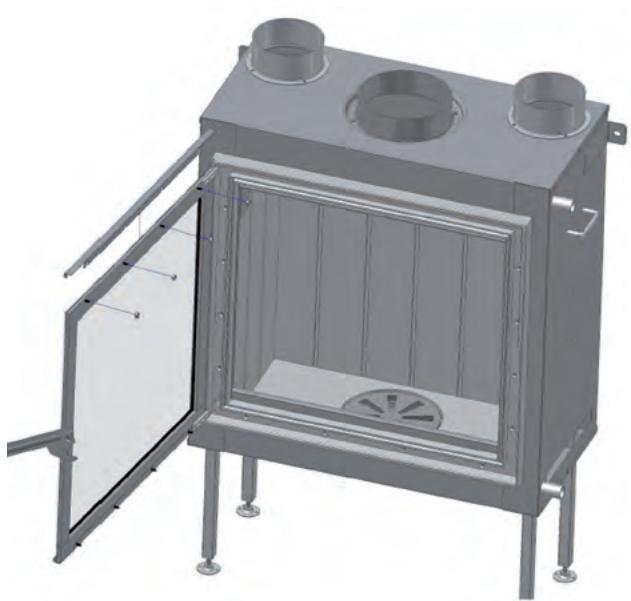

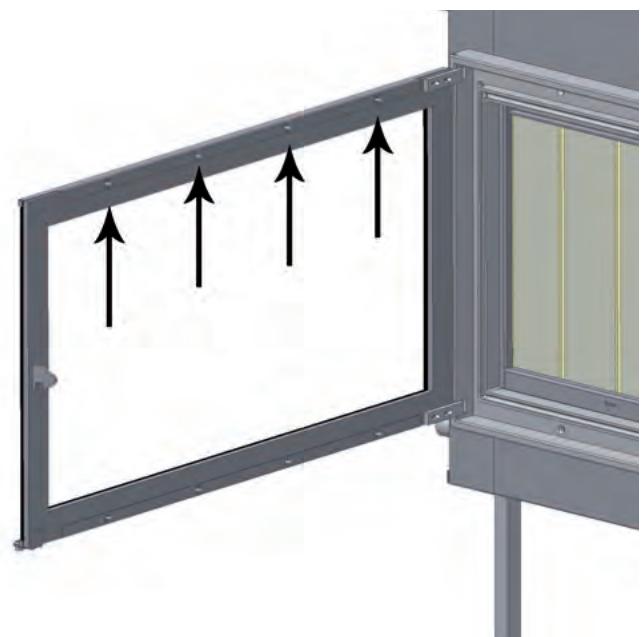

Figuur 7: Vervangen van het glas in de deur

Figuur 8: Vervangen van het glas in de deur

Vervangen van het glas in de deur Kanda 70

• Open de deur van de haard
• Verwijder de 4 schroeven (zie figuur 7)
• Verwijder de bovenste glasstrip. Let op; het glas is scherp.

Vervangen van het glas in de deur Kanda 85

• Open de deur van de haard
• Verwijder de 4 schroeven (zie figuur 8)
• Verwijder de bovenste glasstrip. Let op; het glas is scherp.

Technische gegevens	KANDA 70		KANDA 85
Deur sluiting	Ba	I/II	Ba	I/II
Nominaal vermogen*	9	kW	9	kW
Pijpdiameter verbrandingsgassen	200	mm	200	mm
Maximale vulling bij hout	4	kg	4	kg
Maximale vulling bruinkool	-	kg	-	kg
Inhoud verbrandingskamer	0,12	m3	0,15	m3
Oppervlak bodem verbrandingskamer	0,17	m2	0,23	m2

• nominale warmte van 9 kW worden verzregen bij een schoorsteentrek van 0,12 mbar

Brandstof, houtblokken, 30 × 10 ~cm

Max. opleg hoeveelheid	3 stuks
Primaire luchtklep	max.
Secundaire luchtopening	max.
Brandtijd brandstof	ongeveer 1aar

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2

	KANDA 70		KANDA 85
Bij gesloten deur	hout		hout
Rookgashoeveelheid	9.3	g/s	7,5	g/s
Rookgastemperatuur	310	°C	285	°C
Voordruk	0,12	mbar	0,12	mbar
Rendement	78.4	%	82,3	%
CO op 13% O2	0.10	%	0,11	%
Fijnstof	37	mg/m3	31	mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13229 . Keuringsrapport nr.			RRF- 29 - 081767 (Kanda 70) RRF- 29 - 091965 (Kanda 85)

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte..., konnen volgens DIN 18893 de volgende waarden aangehouden worden:

Bij gunstige verwarmende omstandigheden: bereken volgens DIN 4701

Bij minder gunstige omstandigheden: 135 m3

Bij ongunstige omstandigheden: 95 m3

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8aar, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.

Tabel isolatiedikte bij muurdikte

	muurdikte 10 cm	isolatie	convectie mantel
Bescherming van de muur		achterkant 8 cm
Wanden uit brandbare bouwdelen	X		X
Dragende wanden uit staalbouw	X		X
Inbouw meubel gegen kachel	X		X
Inbouw meubel inchyterligegende muur	X	zijkant 8 cm	X
Overige wanden
Wanddikte < 10 cm	X	onderkant 6 cm	X
Wanddikte > 10 cm (kan gemetselde muur+zijn)	-		-

Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden.

Tabel isolatiematerialiaal, NB: alleen wat in grijs gebied staat is toegestaan

Isolatie		Verpakt		Warmtegeleiding		Bovenste gebruikstemp.		Dichtheid
nr	artikel	nr	vorm	nr	verpakt	nr	°C	nr	Kg/m3
10	Mineraal Wol	01	Banen	01	Matten versticht	10	100	02	20
11	Glaswol	02	Losse wol		Matten versticht	12	120	03	30
12	Steenwol	03	Wol	02	Matten versticht	14	140	04	40
13	Slakken		Granulaat		G. kromme 2	16	160	05	50
		04	Vilt					06	60
		05	Lamelle mat	10	Schilfers			07	70
					G. kromme 1			08	80
		06	Matten versticht	11	Schilfers			09	90
		07	Platen		G. kromme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmenten	20	Platen	74	740	12	120
		10	Gevlochten		G. kromme 1	76	760	13	130
				21	Platen
					G. kromme 2			18	180
		99	Overige	99	Enkel	99		99

Zoek in deze tabel het isolatiematerialiaal UIT.

NOTA BENE: Groep 99 is NIET toegestaan.

GB
