GEBRUIKSAANWIJZING KANDA WANDERS

Handleiding en installatievoorschriften Kanda

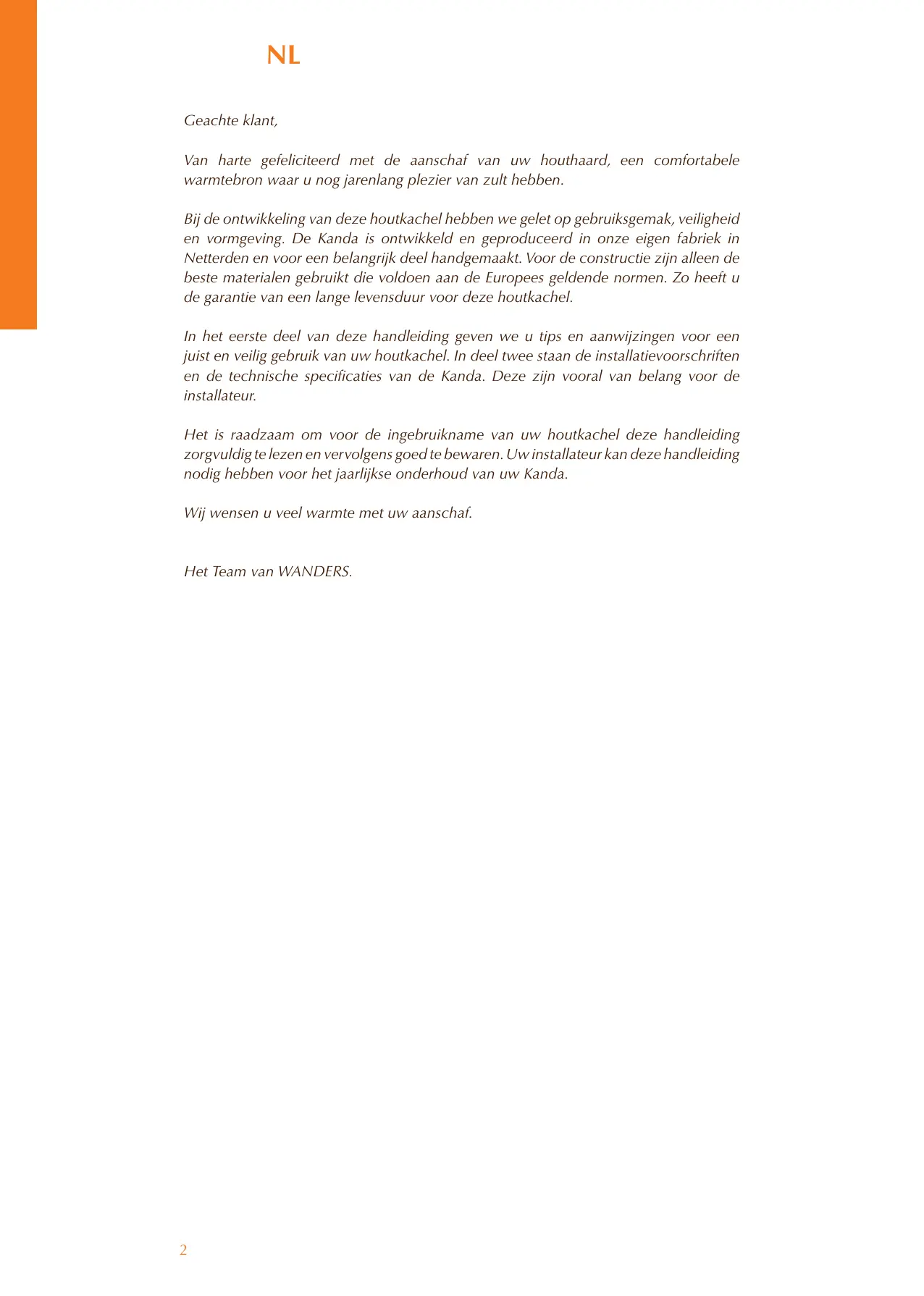

Geachte klant, Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier van zult hebben. Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Kanda is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel. In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften en de technische specificaties van de Kanda. Deze zijn vooral van belang voor de installateur. Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw Kanda. Wij wensen u veel warmte met uw aanschaf. Het Team van WANDERS.

Aansteken van de kachel

De optimale stookwijze

Schoorsteen en rookkanaal

Installatievoorschriften Kanda

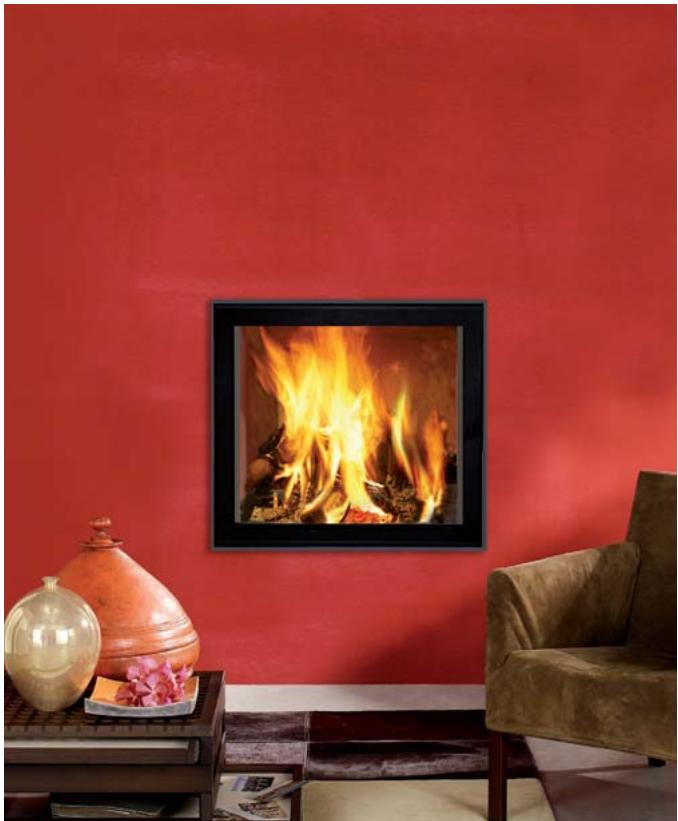

Uw Kanda houtkachel in éen oogopslag De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw CV-installatie. Aansteken in de vroege herfst of late winter Wanneer de buiten- en binnentemperatuur niet veel van elkaar verschillen is een goede schoorsteentrek een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met weinig hout voorkomt dat rook de kamer weer instroomt Aansteken van de kachel De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden oplopen. De Kanda De Kanda is een combinatie van comfort en efficiënte warmteafgifte. De haard bestaat uit een buitenmantel en een binnenwerk. Hierdoor kan 70% van de warmte snel uw woonruimte verwarmen via convectie. De Kanda beschikt over 2 aansluitingen voor het convectiesysteem. De aanvoer van de verbrandingslucht is te reguleren via de bediening in de luchtroosters. De overige 30% van de warmte komt door straling via het glasoppervlak vrij. Open de deur en leg een paar propjes papier of aanmaakblokjes in de kachel met daar bovenop een aantal kleine stukjes hout of bruinkoolbriketten. Steek de stukjes hout of bruinkoolbriketten aan en zet de deur op een kier voor extra luchttoevoer. Na een aantal minuten kunt u de deur sluiten. Wanneer de stukjes goed branden, kunt u extra brandstof toevoegen. Leg niet meer dan drie houtblokken tegelijk in de kachel. Zorg altijd voor voldoende ventilatie in de ruimte wanneer u de houtkachel brandt. De ingebouwde rookgaskeerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid, wat extra warmteafgifte tot gevolg heeft. Vergeet niet om de asemmer regelmatig schoon te maken, dit om schade te voorkomen. Installatie Over het algemeen zorgt de dealer waar u de Kanda heeft aangeschaft, ook voor de plaatsing. Is dat niet het geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een erkende installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de Kanda. Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 7.

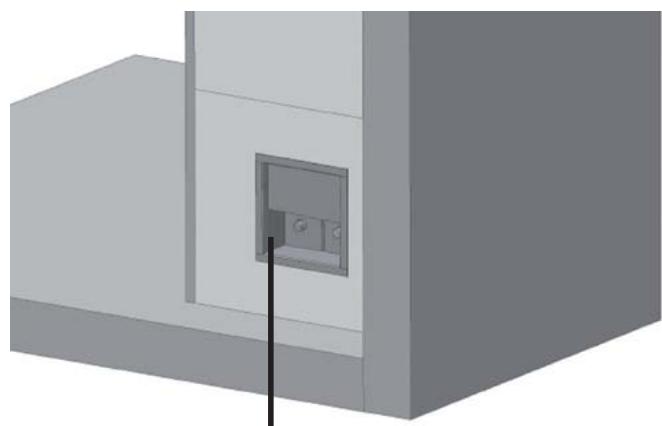

Open de deur Bediening luchttoevoer in ventilatierooster Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken. Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard. Let op vingerafdrukken Pas op dat u het glas van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen. Eerste keer stoken Verkleuren van wanden, plafonds en roosters Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren. Wanneer u de Kanda voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit ‘instoken’ een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft. Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig De bekleding aan de binnenzijde is van chamotte. Het is van belang dat u de eerste paar keer voor langere periode stookt (5-6 uur). Dit om het vocht in de chamotte te laten verdampen. De ruiten zullen de eerste paar keer dan ook zwart worden. Maakt u voor iedere stookbeurt het glas goed schoon. Nieuwbouwwoning of recente renovatie? Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken. Brandstof: hout Houtsoort Den, Populier Linde, Wilg, Spar, Berk, Es, Els Fruitboom, Beuk Eik Droogtijd jaar 1,5 jaar jaar 2,5 jaar De Kanda kan alleen gestookt worden met hout. Leg niet meer dan 3 tot 4 kg brandstof tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand. Wat te doen bij schoorsteenbrand. Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur. Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel

met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen. rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk. Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de paraffine te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen. Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling. Houtsoorten en opslag Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en minder houtskool. Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken niet in contact met water. De optimale stookwijze Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75%. Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:

• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Voer alleen als u begint te stoken extra lucht toe aan

uw houtkachel. Indien u constant veel lucht toevoert, dan wordt de houtverbranding door de extra lucht te sterk opgejaagd en krijgt uw haard te weinig tijd om zijn warmte af te geven aan de kamer. Ook kan de haard oververhit raken en beschadigen. Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving. Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen vervormen of scheuren door plotselinge, grote temperatuurverschillen. Schoorsteen en rookkanaal De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van minimaal 200 millimeter en of het kanaal schoon, glad en lekdicht is. Schoorsteen met een goede trek Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’. Soms kan valwind echter het omgekeerde effect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal. Onderhoud Klein onderhoud

• Verwijder twee á drie keer per week de afgekoelde as uit de asemmer.
• Maak het verbrandingskamer in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het glas daarna niet meer met de vingers aan: vingerafdrukken branden in het glas en zijn dan niet meer te verwijderen. Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden. Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het zomerseizoen.
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat.
• Smeer het schone, gietijzeren gedeelte in met een neutrale vaseline. Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsysteem
• Laat jaarlijks het volledige kanalensysteem controleren, inclusief de dak- of geveldoorvoer en de uitmonding net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage. Veiligheid Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis. De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 8 en verder. Voor veilig stoken zijn verder de volgende punten van belang:

1. Stook uw haard zo veel mogelijk met een gesloten

deur. Dat verhoogt het rendement en is ook beter voor het milieu.

2. Voorkom dat kleine kinderen of hulpbehoevenden

in de buurt van een brandende kachel komen en laat ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.

3. Giet of leg geen brandbare vloeistoffen en materialen

in de kachel. Dit kan de kachel onherstelbaar beschadigen.

4. Als de vloer rond de haard van brandbaar materiaal is,

gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard

5. Plaats geen brandbare materialen, bijvoorbeeld

gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.

6. Laat de schouw nooit bekleden met brandbaar

materiaal (zoals papierbehang).

7. Houd de punten in acht die staan onder het kopje

‘Optimale stookwijze’, op pagina 6.

8. Laat de haard alleen repareren door een erkend

installateur en met originele onderdelen. Garantie Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum, mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel. In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier. Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de landelijke voorschriften en de bijgevoegde installatieen bedieningsvoorschrif-ten; installatie door een niet door WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof. Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen, de bedieningsonderdelen van het convectiesysteem en de lak. WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren. Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geven geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.

• Olie af en toe de scharnieren en de deursluiting. Installatievoorschriften Kanda Algemene aanwijzingen

Algemene aanwijzingen De Kanda is gekeurd volgens de internationale normering EN13229. Deze haard kan aangesloten worden op een rookkanaal waarop meerdere kachels zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 200 millimeter. De aansluiting van het convectiesysteem heeft een diameter van 150 millimeter. Het toestel mag alleen geplaatst en aangesloten worden door een erkende installateur en volgens de onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Kanda onvolledig of onjuist is aangesloten of geïnstalleerd. Het is niet toegestaan de kachel in te bouwen in:

• Trappenhuizen, behalve in gebouwen met niet meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waar licht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve

wanneer u de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is. Voorbereiding Het schoorsteenkanaal Voordat u de haard plaatst dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.

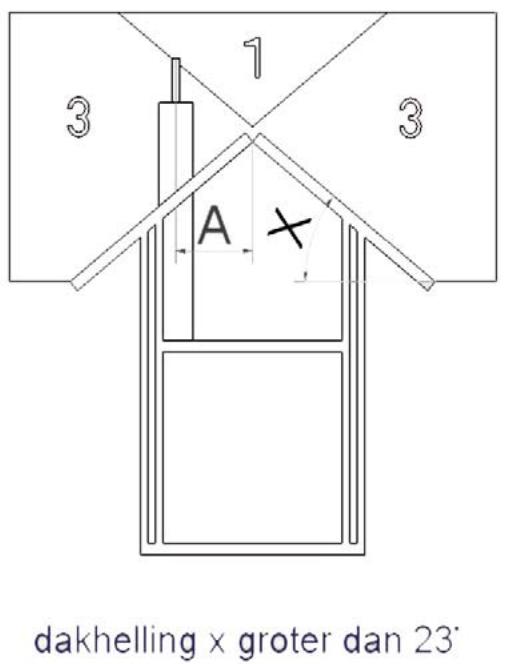

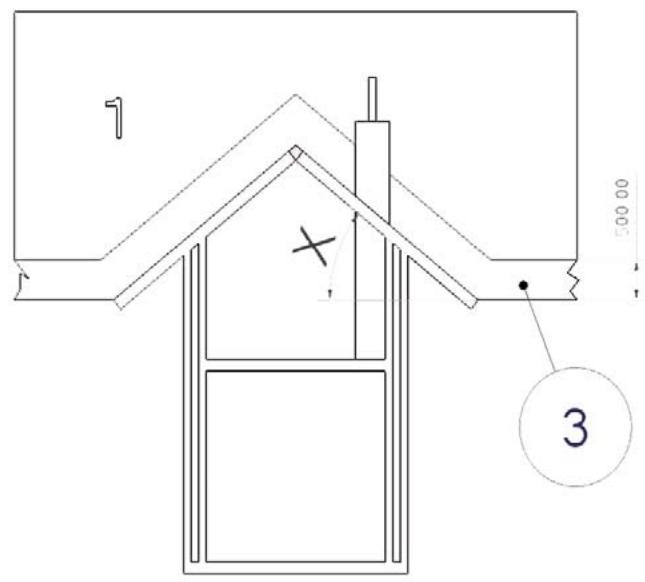

• Het schoorsteenkanaal moet altijd uitmondingsgebied 1 uit komen. Zie onderstaande tekeningen en tabel.

Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmering een diameter van minstens 200 millimeter te hebben. Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden. U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren. De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische gegevens op bladzijde 9. Brandveiligheid In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel wordt geïnstalleerd.

Schoorsteenhoogte buitendaks op een horizontale afstand A vanaf de nok Dak horizontale afstand A vanaf de nok in meters helling In de 0,5 m 0,75 m 1 m 1,25 m 1,5 m 2 m

een straal van 80 centimeter van de kachelopeningen bevinden. Doe dit met niet brandbare materialen.

7. Bekleed de schouw nooit met brandbaar materiaal

(zoals papierbehang).

8. De muur achter de kachel moet uit brandvrije

materialen bestaan of ermee geïsoleerd worden. Het isolatiemateriaal dient een temperatuur van 700 graden Celcius te weerstaan en een dichtheid van 80 kg/m3 te hebben. Zie voor de isolatiematerialen tabel op pagina 14).

9. Voorkom bij het plaatsen van de haard

warmtedoorslag. De warmte afgifte van een brandende haard kan door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

1. Als de vloer rond de haard van brandbaar materiaal

is gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte te hebben van: - aan de voorzijde van de deur: 50 centimeter uit de haard - aan de zijkant van de deur: 30 centimeter uit de haard

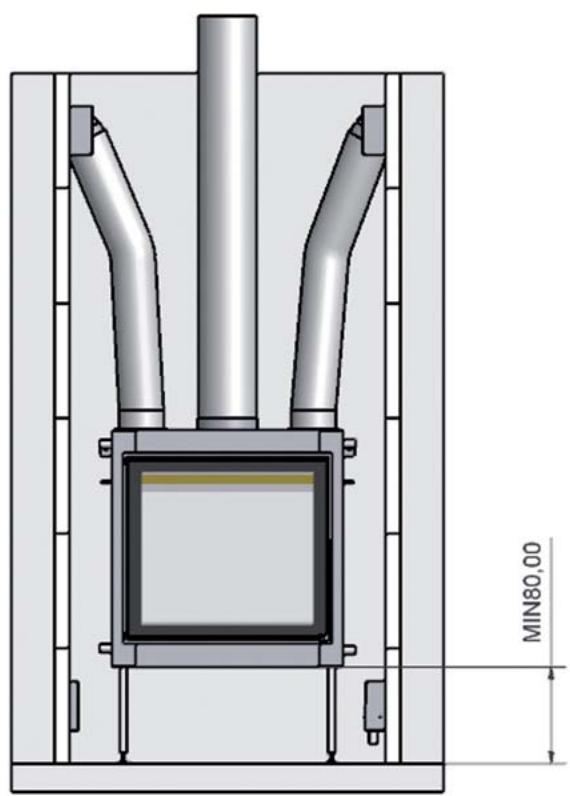

2. Houd minimaal 80 centimeter afstand tussen de

kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het rookkanaal.

constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde kachel) dienen brandvrij bekleed te worden.

4. Indien de rookgasafvoer door een plafond en/of dak

gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op balklagen en eventuele elektrische leidingen.

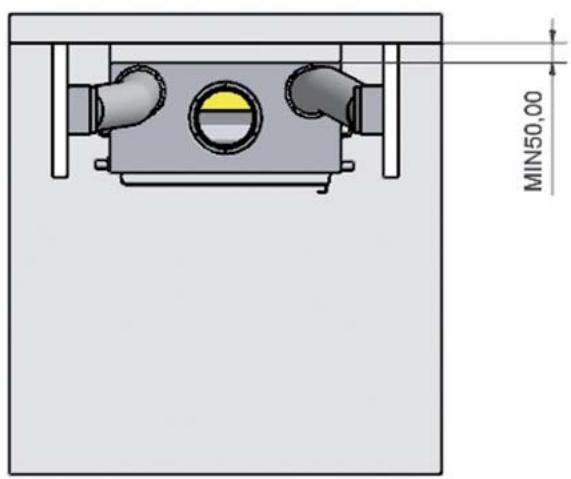

kachel dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter zitten (in alle richtingen).

6. Scherm alle brandbare materialen af die zich binnen

Installatie De Kanda is gekeurd volgens de internationale normering EN13229. De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. Alleen een erkende installateur mag de haard plaatsen, anders vervalt de garantie. Verbrandingsluchttoevoer De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoeropening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absoluut vereist indien:

• Het vertrek is voorzien van een warmte terugwin systeem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat. De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er meerdere verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen. Aansluiten van de Kanda

1. Volg eerst de aanwijzingen uit het vorige hoofdstuk

2. Haal een eventuele klep uit de bestaande openhaard.

3. Isoleer de kachel tussen muur en buitenmantel met

niet brandbare materialen (zie voor de isolatiematerialen de tabel op pagina 14).

4. Zorg voor een luchtdichte aansluiting naar buiten.

In een bestaand kanaal kunt u eventueel een pijp met een diameter van 200 millimeter trekken. Deze pijp monteert u aan de kachel.

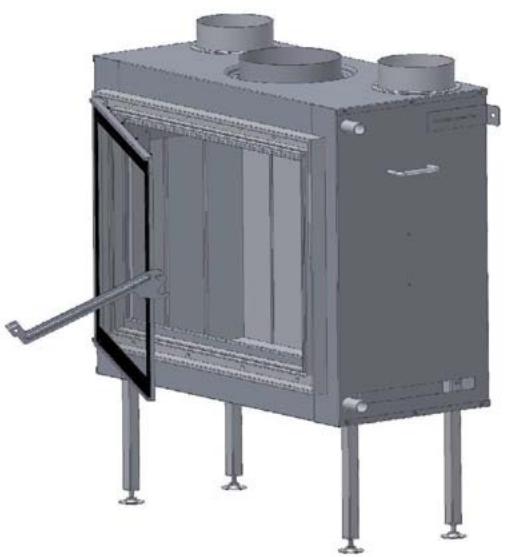

5. Verwijder de pijpmond van de kachel. (zie figuur 1)

6. Plaats de haard opeen vlakke betonnen vloer i.v.m.

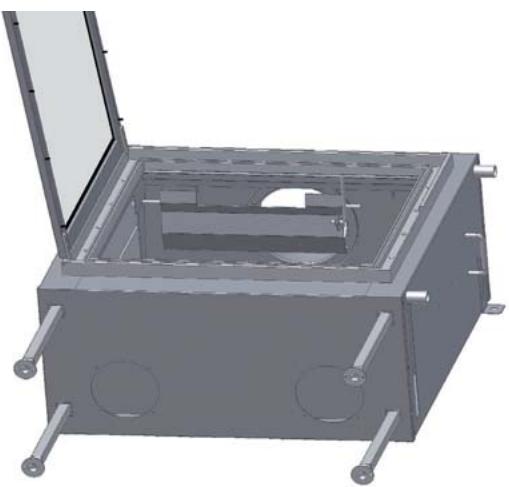

gewicht van de haard Figuur 2 Plaats de spaarklep en de duwstang. Figuur 3 Leg de rookgas keerplaat in de kachel Figuur 4 Plaats typeplaatje

Figuur 1 Verwijder de pijpmond van de kachel

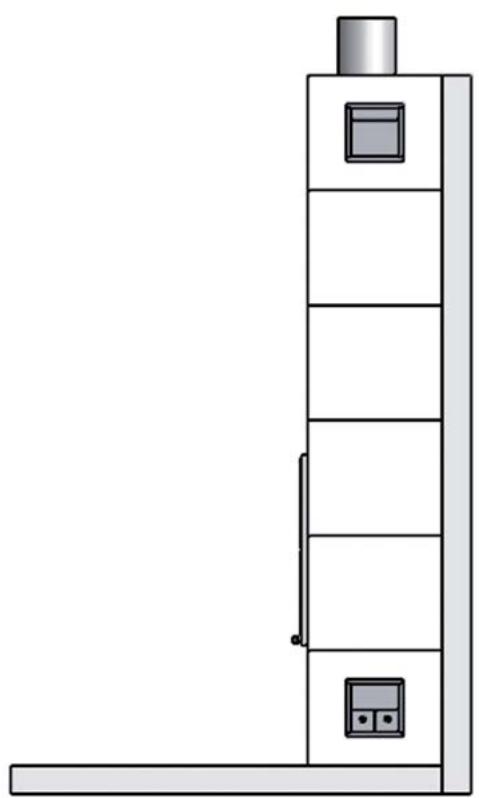

Sluit de pijp aan op de pijpmond. Monteer dan de pijpmond terug in de haard. bouw vervolgens de schouw er omheen denk er aan dat alle gebruikte materialen brandvrij zijn. plaat de convectie roosters in de schouw aan de linker en rechter zijde

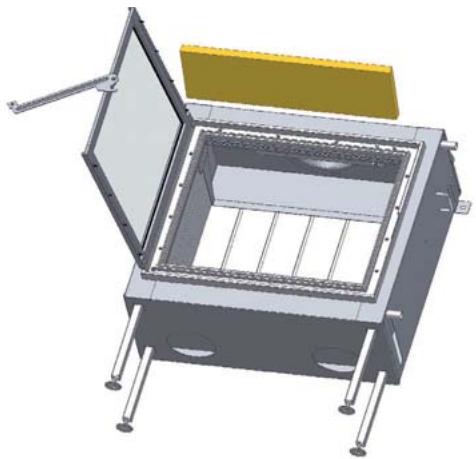

Plaats de rookgas keerplaat op de steunen onder de spaarklep (zie figuur 3) Vervang eventueel het typeplaatje in één met uw eigen taal. (figuur 4)) sluit vervolgens de voorzijde van de schouw af met een promatec H plaat dikte 20mm zorg ervoor dat de plaat aan de binnenzijde geen contact maakt met de haard. denk er aan om rondom de opening van de haard stuclijsten toe te passen om scheuren te voorkomen het is ten alle tijden verboden om het stucwerk vast tegen de haard aan te brengen laat altijd een kier van 3mm rondom het inbouw raam en de stuclijsten. Figuur 5 Inbouwoverzicht Kanda (mm)

10. Sluit de flexibele convectie buizen aan de op de

convectie pijpmonden. Monteer de pijpmonden op de haard het is verplicht deze te installeren i.v.m. de warmte opbrengst van de haard en het scheuren van wanden en muren 11. Sluit de twee onderste buisjes aan op het bedieningsrooster. Indien de ruimte is voorzien van een mechanische ventilatie of warmte terug win systeem, dient men de aansluiting vanaf de bedieningskast door te trekken naar buiten. In het laatste geval dient u ook de bovenste buisjes aan te sluiten op de buitenlucht. (zie figuur 6).

12. Monteer de spaarklep. En plaats de duwstang naar

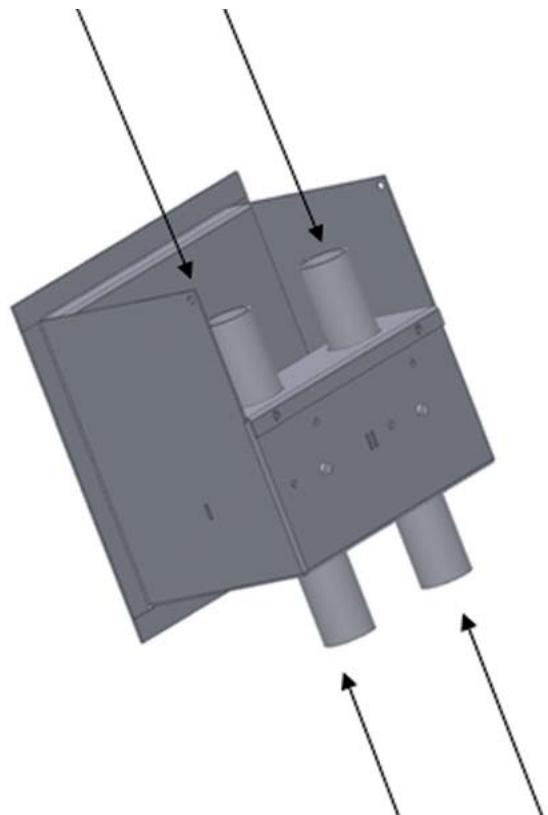

de deur in de uitsparing aan de voorzijde van de haard. Hang de klep in de scharnierhaken (zie figuur Deze zijde aan de haard aansluiten Deze zijde eventueel op de buitenlucht aansluiten Figuur 6 Aansluiten van de slangen Reparaties Figuur 7: Vervangen van het glas in de deur Vervangen van het glas in de deur

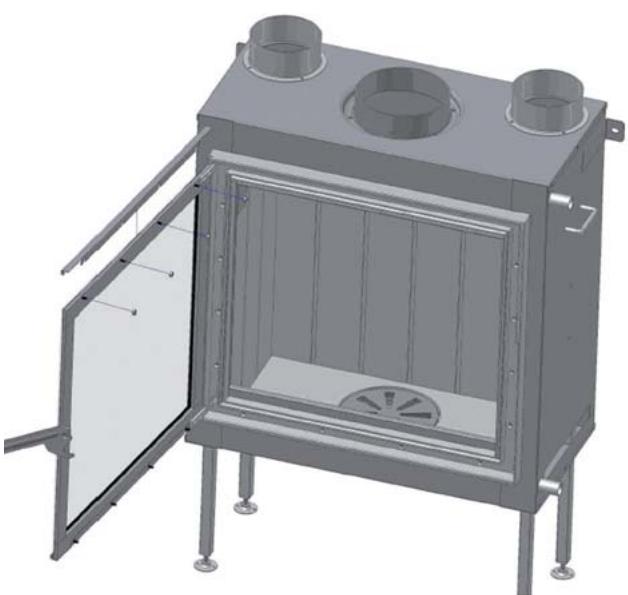

• Open de deur van de haard
• Verwijder de 4 schroeven (zie figuur 7)
• Verwijder de bovenste glasstrip. Let op; het glas is scherp.

Maximale vulling bij hout

• nominale warmte van 9 kW wordt verkregen bij een schoorsteentrek van 0,12 mbar Brandstof, houtblokken, 30 x 10 cm Max. opleg hoeveelheid 3 stuks Primaire luchtklep max. Secundaire luchtopening max. Brandtijd brandstof ongeveer 1 uur Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2 Bij gesloten deur hout Rookgashoeveelheid

g/s Rookgastemperatuur

Richtwaarden voor de inhoud van de te verwarmen ruimte: Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte kunnen volgens DIN 18893 de volgende waarden aangehouden worden: Bij gunstige verwarmende omstandigheden: Bij minder gunstige omstandigheden: Bij ongunstige omstandigheden: bereken volgens DIN 4701 135 m3 95 m3 Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25% minder gerekend worden. Tabel isolatiedikte bij muurdikte muurdikte 10 cm isolatie convectie mantel Bescherming van de muur Wanden uit brandbare bouwdelen Dragende wanden uit staalbouw Inbouw meubel tegen kachel Inbouw meubel in achterliggende muur

Overige wanden Wanddikte < 10 cm Wanddikte > 10 cm (kan gemetselde muur zijn)

onderkant 6 cm zijkant 8 cm

ŸTabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden. Tabel isolatiemateriaal, NB: alleen wat in grijs gebied staat is toegestaan Isolatie

Overige Zoek in deze tabel het isolatiemateriaal uit.

Bovenste gebruikstemp. verpakt

NOTA BENE: Groep 99 is NIET toegestaan.
