KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

Class-D versterkermodule voor de VIBE Mk2 klankkasten
- Het enige wat u nodig heeft zichen een schroevendraaier en enkele Minutes van uwijd om uw klankkast om te bouwen; technische kennis is Niet vereist!
- Hoog uitgangsvermogen:

• Symmetrische / asymmetrische line ingang/uitgang (XLR) met niveauregelaar.

• Ingebouwde actieve filters voor het eenvoudig samenstellen van top / subwoofer combinaties:

• AVM-1: 100Hz low-cut filter, welke u kunt gebruiken om geen lage freiementsaar uw klankkast testuren wanner deze gebruikt worden in combinatie met een actieve subwoofer.

• AVM-2/3: regelbare 90-250Hz hi-cut filter voor een gebruik in actieve subwoofer.

• Speakon uitgang waarop een optionele passieve klankkast van 8ohm kan aangesloten worden. (bij voorkeur van hetzelfde model)

• IEC voedingsconnector met geintegreerde schakelaar.

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindeten en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst opnieuw te kunnen raadplegen. Indien U ooit het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
• AVM versterkermodule
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een beveogde technicus.

De blikksempijl die sich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Klassl apparaten

Het toestel is geschikt om gemonteerd te worden op staandaontvlambare oppervlakten. Staandaard ontvlambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialen vaneer dan 2mm dik
- Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om condensatie te voorkomen: maar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
- Gebruik dit apparaat uitsluitend binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gemuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
- Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
- Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
- Houd het apparaat UIT de buurt van kinderen.
- Dit apparaat mag Niet door onervaren Personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat Niet bij hogere temperaturen.
- Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
- De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoedd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
- ControllerDat de beschikbare spanning Niet hoger is dan die aangegeven op de darüberzijde van het toestel.
- Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
- De elektrische kabel behoort alkij in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- Laat de elektrische draad nooit in contactkommen met andere draden.
- Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!
- Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
- Om elektrische schokken te voorkomen, moet U de behuizing nicht openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
- Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
- Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doeK. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

INSTALLATIE EN AANSLUITING

Controleer of uw VIBE klankkast voorzien is om de AVM versterkermodules te installereren. ALLEEN de Mk2 Serie is aangepast om de AVM versterkers te ontvangen!

Indien u over een ouder model beschicht is de installmentie heel wat moeiljker om uit te voeren. In dit geval kan de installmentie alleen overwogen worden indien u over heel wat kennis en ervaring heeft. Het installereren inoudere klankkasten worden hier niert beschreiben!

Indien uw PL klankkast een gepast model is voor het eenvoudig installeren van de AVM modules, geleieve dan de installmentatie uit te voeren zoals hieronder worden beschreiben:

A. Ontkoppel de passieve klankkast van de versterker en maak de schroeken van de metalen aansliutplaat (aan de hinterkant) los.
B. Bewaar de schroeven voor later en verwijder de connectorplaat: u zult aan dechterkant een speciale connector zien.
C. Om deze connector los te makeu o op de vergrendeling van de connector drukken om de 2 delen te konnen scheiden.Verwijder de originele afdekplaat en kaak de AVM versterkermodule koar.
D. Op de versterkermodule bevindt zich hetzelfde type connector als op de originele afdekplaat: druk dus waar op de vergrendeling om de 2 connectordelen samen te brengen.
E. Controller zeker of de connectordelen goed in elkaar zitten:ijdens het monteren moet u een "klik" horen. Indien deze connector Niet goed gesamenteerd is zou.Deze later kunnen loskomen door de trillingen.
F. Bevestig de versterkermodule in de klankkast met de 8 originele schroven.

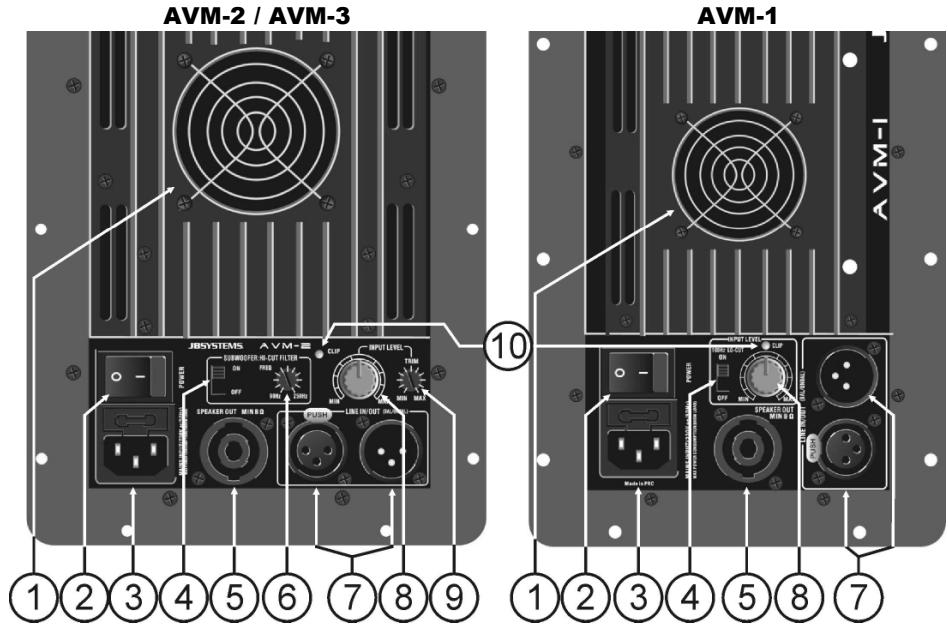

FUNCTIES

1. VENTILATOR & VENTILATIEOPENINGEN:ijdens zijn werkung produeert de versterker ditte die moet worden afgevoerd. De ventilatoren in de versterker要去en de warmte op een zo efficienl那种ie manier können evacueren. Darom is het zeer belangrijk om geen enkele ventilatieopening af te gekken aangezien dit een oververhitting kan voroorzaken.
2. VOEDINGSSCHAKELAAR: worden gebruikt om de interne versterker aan/uit te zetten. De LED.gaat aan wonneer de versterker aan staat.
3. NETAANSLUITING: voedingsingang via een IEC stekker met geintegreerde zekeringhouser. Sluit hier de meegeleverde voedingskabel aan.

4. FILTER SCHAKELAAR: worden gebruikt om de ingebouwde actieve filter in/uit te schakelen:

5. AVM-1: 100Hz low-cut filter, welke u kurz gebruiken om geen lage frequencies maar uw klankkast te sturen wanner deze gebruikt worden in combinatie met een actieve subwoofer.

6. AVM-2/3: regelbare 90-250Hz hi-cut filter voor een gebruik in actieve subwoofer.

7. SPEAKER OUT: u kurz via deze Speakon uitgang een "passieve" klankkast van 8 Ohm aansluten. De aansluiting is als volgt: +1 en -1.
   Opgelet: U knot deze uitgang alleben belasten met een 8Ω klankkast!! Sluit NOOIT een 4Ω klankkast of more dan een 8Ω klankkast aan op这家伙! Dit kan de versterkermodule beschadigden. Wanner een AVM-2 ingebouwd is in een VIBE30 Mk2 mag u GEEN extra passiveke klankkast aansluiten!

8. FILTER CONTROL: (alleen op de AVM-2 / AVM-3) worden gebruikt om de hi-cut cross-over öffentie van de interne cross-over in te stellen. U kunt deze öffentie instellen tussen 90Hz en 250Hz : ideally om een actief 'subwoofer + top' systeme op te bouwen! Voor de meeste subwoofer toepassingen is een cross-over punt tussen 90Hz en 150Hz ligt OK, hoewel u het best de optimale instelling van uw systeme vindt door gewoon tu Iustereren en te vergelijkken.
9. LINE IN/OUT: hier kurz u zowel symmetrische als asymmetrische line signalen insturen. U kurz de line uitgang gebruiken om het ingangssignaal door te sturen maar een volgende versterker.

10. MASTER LEVEL: Met deze knop=kunt u het algemeneuitgangsiveau van de versterker instellen. Zet deze knop steeds op 'nul' (min) wanneer u de versterker aanzet en stel daarna het gewenste niveau in.
    BELANGRIJK: vergeet Niet dat de kracht van de AVM modules dikwijls het maximum vermogen van de VIBE klankkaste overschrijdt. U要去 dus zeer voorzichtig te werk gaan en steeds starten met de volumeregeling (8) en trimmer (9) bijna gesloten, daarna kutu u voorzichtig het volume opdrijven

11. TRIMMER: worden gebruikt om het ingangsniveau te begrenzen. U kunt het maximum niveau van de versterker bepalen, zichs wanner de algemene uitgangsniveauauregeling (8) op maximum staat.

12. CLIP LED: is aan wanner de limiter werk. U werkdt dan aan de maximumgrens van de versterker, gelieve het volume een beetje te verlagen.

EIGENSCHAPPEN

MODEL	AVM-1	AVM-2	AVM-3
Vermogen op 8Ω(1kHz, THD+N <0,1%)	300Wrms	500Wrms	800Wrms
Vermogen op 4Ω(1kHz, THD+N <0,1%)	500Wrms	850Wrms	1300Wrms
Freq. Resp. (+/-2dB)	20 - 20.000Hz	20 - 20.000Hz	20 - 20.000Hz
Ingangsgevoeligheid line	1V	1V	1V
Ingangsimpedantie	20 kΩ	20 kΩ	20 kΩ
S/R verhouding (A-weighted)	>86dB	>88dB	>92dB
Damping factor	320	350	350
Koeling	Ventilator in magnetisch veld Symmetrische 3-pins XLR	Ventilator in magnetisch veld Symmetrische 3-pins XLR	Ventilator in magnetisch veld Symmetrische 3-pins XLR
Line ingang/uitgang
Uitgangen	Speakon +1/-1	Speakon +1/-1	Speakon +1/-1
Beveiliging	Thermisch, Limiter, Stroombegrenzer, kortsluiting, DC-beveiliging	Thermisch, Limiter, Stroombegrenzer, kortsluiting, DC-beveiliging	Thermisch, Limiter, Stroombegrenzer, kortsluiting, DC-beveiliging
Zekering (5x20mm)	T5AL / 250V	T8AL / 250V	T12AL / 250V
Voeding	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Verbruik (peak/4Ω)	630W	1000W	1550W
Afmetingen (mm)	275x145x72mm	320x160x78mm	320x160x78mm
Installatieopening (mm)	253x123mm	298x138mm	298x138mm
Gewicht (zonder voedingskabel)	2kg	3kg	3kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via once website: www.beglec.com
