GEBRUIKSAANWIJZING E900 LINKSYS

Wireless (Draadloos) > Basic Wireless Settings (Standaardinstellingen draadloos) . . . . . . . . . . . . . . . . . . . . . 6 Wireless Settings (Instellingen voor draadloos netwerk) Persoonlijke opties Bedrijfsopties Optie-instellingen

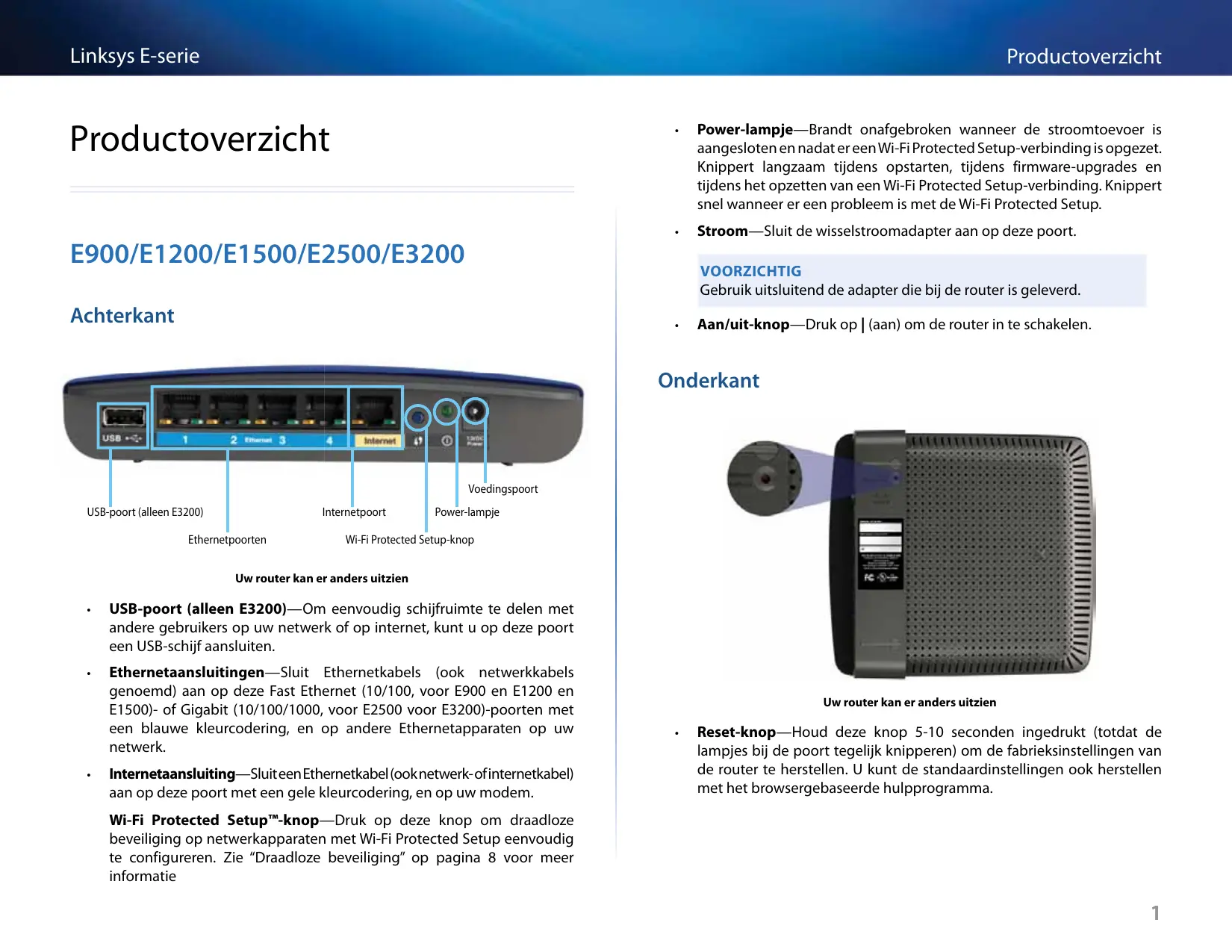

Power-lampje—Brandt onafgebroken wanneer de stroomtoevoer is aangesloten en nadat er een Wi-Fi Protected Setup-verbinding is opgezet. Knippert langzaam tijdens opstarten, tijdens firmware-upgrades en tijdens het opzetten van een Wi‑Fi Protected Setup-verbinding. Knippert snel wanneer er een probleem is met de Wi‑Fi Protected Setup.

Stroom—Sluit de wisselstroomadapter aan op deze poort. Voorzichtig Gebruik uitsluitend de adapter die bij de router is geleverd. Achterkant

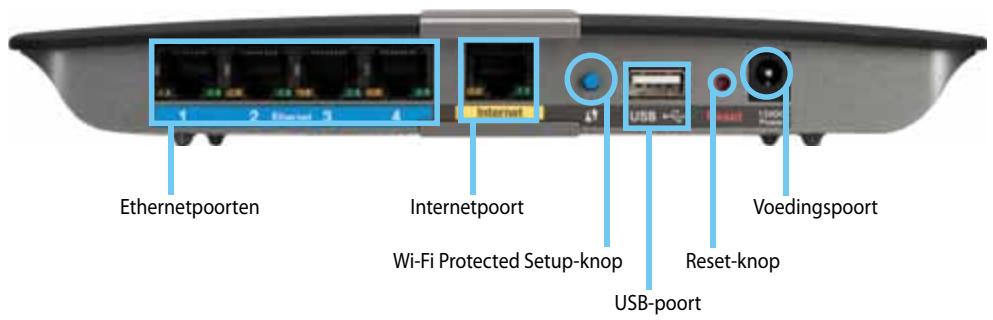

Aan/uit-knop—Druk op | (aan) om de router in te schakelen. Onderkant Voedingspoort USB-poort (alleen E3200) Internetpoort Ethernetpoorten Power-lampje Wi-Fi Protected Setup-knop Uw router kan er anders uitzien

USB-poort (alleen E3200)—Om eenvoudig schijfruimte te delen met andere gebruikers op uw netwerk of op internet, kunt u op deze poort een USB-schijf aansluiten.

Ethernetaansluitingen—Sluit Ethernetkabels (ook netwerkkabels genoemd) aan op deze Fast Ethernet (10/100, voor E900 en E1200 en E1500)- of Gigabit (10/100/1000, voor E2500 voor E3200)-poorten met een blauwe kleurcodering, en op andere Ethernetapparaten op uw netwerk.

Internetaansluiting—Sluit een Ethernetkabel (ook netwerk- of internetkabel) aan op deze poort met een gele kleurcodering, en op uw modem. Uw router kan er anders uitzien

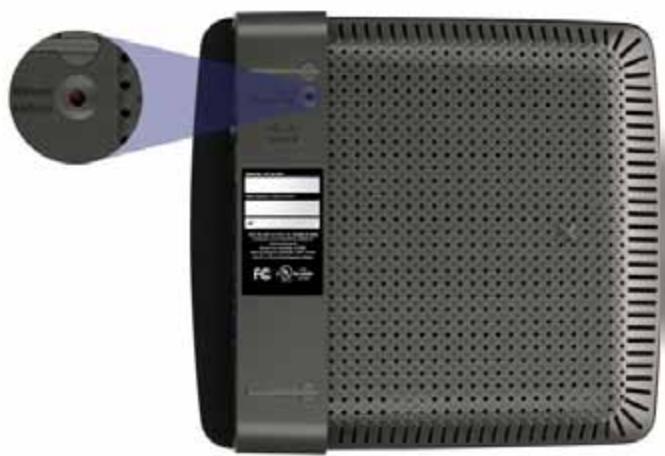

Reset-knop—Houd deze knop 5-10 seconden ingedrukt (totdat de lampjes bij de poort tegelijk knipperen) om de fabrieksinstellingen van de router te herstellen. U kunt de standaardinstellingen ook herstellen met het browsergebaseerde hulpprogramma. Wi-Fi Protected Setup™-knop—Druk op deze knop om draadloze beveiliging op netwerkapparaten met Wi-Fi Protected Setup eenvoudig te configureren. Zie “Draadloze beveiliging” op pagina 8 voor meer informatie

Ethernetaansluitingen—Sluit Ethernetkabels (ook netwerkkabels genoemd) aan op deze Gigabit (10/100/1000)-poorten met een blauwe kleurcodering, en op andere Ethernetapparaten op uw netwerk.

Internetaansluiting—Sluit een Ethernetkabel (ook netwerk- of internetkabel) aan op deze poort met een gele kleurcodering, en op uw modem.

Wi-Fi Protected Setup™-knop—Druk op deze knop om draadloze beveiliging op netwerkapparaten met Wi-Fi Protected Setup eenvoudig te configureren. Zie “Draadloze beveiliging” op pagina 8 voor meer informatie

USB-poort—Om eenvoudig schijfruimte te delen met andere gebruikers op uw netwerk of op internet, kunt u een USB-schijf aansluiten op deze aansluiting. .

Reset-knop—Houd deze knop 5-10 seconden ingedrukt (totdat de lampjes bij de poort tegelijk knipperen) om de fabrieksinstellingen van de router te herstellen. U kunt de standaardinstellingen ook herstellen met het browsergebaseerde hulpprogramma.

Stroom—Sluit de wisselstroomadapter aan op deze poort. Indicatielampje

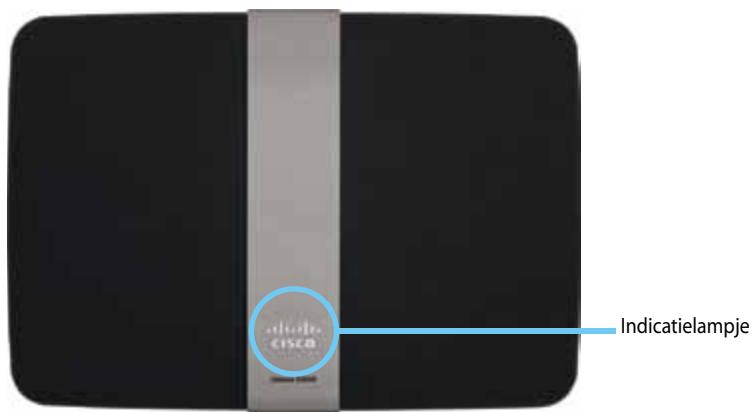

Indicatielampje—Brandt onafgebroken wanneer de stroomtoevoer is aangesloten en nadat er een Wi-Fi Protected Setup-verbinding is opgezet. Knippert langzaam tijdens opstarten, tijdens firmware-upgrades en tijdens het opzetten van een Wi‑Fi Protected Setup-verbinding. Knippert snel wanneer er een probleem is met de Wi‑Fi Protected Setup. Voorzichtig Gebruik uitsluitend de adapter die bij de router is geleverd.

Aan/uit-knop—Druk op | (aan) om de router in te schakelen.

Linksys E-serie Uw E-Series router instellen Uw E-Series router instellen Waar kunt u meer hulp vinden? Cisco Connect voor de eerste keer starten: Behalve in deze gebruikershandleiding kunt u hulp vinden op de volgende locaties:

2. Klik op Set up your Linksys Router (Uw Linksys-router instellen).

1. Plaats de cd in het cd- of dvd-station van uw computer.

Als u dit niet ziet:

• • Voor Windows: klik op Start, Computer en dubbelklik vervolgens op

Cisco Connect-hulp (start Cisco Connect en klik vervolgens op Learn More (Meer informatie) waar beschikbaar)

• • Voor Mac: dubbelklik op het pictogram CD op het bureaublad en

Contexthulp in browsergebaseerd hulpprogramma (open hulpprogramma en klik vervolgens op Help in de rechterkolom.) het cd-station en op het pictogram Setup. dubbelklik daarna op het pictogram Setup. het De router instellen U stelt de router het snelst en gemakkelijkst in door de Cisco Connectinstallatiesoftware te gebruiken. Cisco Connect starten

3. Volg de instructies op het scherm om de instelling van de router te

voltooien. Cisco Connect gebruiken om de router te beheren Nadat de router is ingesteld en Cisco Connect is geïnstalleerd, kunt u Cisco Connect gebruiken om veel van de instellingen van de router eenvoudig te beheren, zoals:

Apparaten verbinden met het netwerk Wanneer u de installatie-cd start, wordt Cisco Connect (de installatiesoftware van de router) automatisch geïnstalleerd op de computer. U kunt vervolgens Cisco Connect gebruiken om de router te beheren.

De snelheid van de internetverbinding testen

Ouderlijk toezicht configureren

Toegang voor gasten instellen Opmerking: Als u de installatie-cd kwijtraakt, kunt u de software downloaden van Linksys.com/support.

De naam en het wachtwoord voor de router wijzigen De router handmatig instellen Nadat u met de installatiesoftware op de cd de router hebt geïnstalleerd, is de router klaar voor gebruik. Als u de geavanceerde instellingen wilt wijzigen, of als de software niet kan worden gestart, gebruikt u het browsergebaseerde hulpprogramma van de router. U kunt het hulpprogramma openen met een webbrowser vanaf een computer die is verbonden met het netwerk. Zie “Het browsergebaseerde hulpprogramma openen”op pagina 4 voor meer informatie over het gebruik van het hulpprogramma.

Linksys E-serie Geavanceerde configuratie Geavanceerde configuratie Het browsergebaseerde hulpprogramma openen Om toegang te krijgen tot bepaalde de geavanceerde instellingen, moet u het browsergebaseerde hulpprogramma openen. Het browsergebaseerde hulpprogramma openen:

1. Start Cisco Connect, klik op Change (Wijzigen) onder Router settings

(Routerinstellingen), klik op Advanced settings (Geavanceerde instellingen) en klik op OK.

2. Voer de gebruikersnaam en het wachtwoord en klik op OK. Het menu

van het hulpprogramma wordt geopend. Tips Als u uw router instelt zonder Cisco Connect te gebruiken, is admin zowel de standaardgebruikersnaam als het standaardwachtwoord van uw router. Als u Cisco Connect hebt gebruikt om uw router in te stellen, dan kunt u de gebruikersnaam en het wachtwoord voor de router zien door Cisco Connect te starten en op Router settings (Routerinstellingen) te klikken. – of – Open een webbrowser op een computer die is verbonden met uw netwerk en ga naar 192.168.1.1. De router vraagt u om een gebruikersnaam en wachtwoord.

Linksys E-serie Setup (Instellingen) > Basic Setup (Basisinstellingen) Het eerste scherm dat wordt weergegeven, is het scherm Basic Setup (Basisinstellingen). Hier kunt u de algemene instellingen van de router wijzigen. Geavanceerde configuratie Language (Taal) Select your language (Selecteer uw taal) Om een andere taal te gebruiken, selecteert u deze taal in het vervolgkeuzemenu. Vijf seconden nadat u de nieuwe taal hebt geselecteerd, wordt de taal van het browsergebaseerde hulpprogramma gewijzigd. Internet Setup (Internetinstellingen) In het gedeelte Internet Setup (Internetinstellingen) kunt u de router configureren voor uw internetverbinding. U kunt het merendeel van de benodigde gegevens bij uw internetprovider opvragen. Internet Connection Type (Type internetverbinding) Kies het type internetverbinding van uw internetprovider in de vervolgkeuzelijst. De beschikbare typen zijn:

Telstra Cable Automatic Configuration - DHCP (Automatische configuratie - DHCP) Het type internetverbinding is standaard ingesteld op Automatic Configuration - DHCP (Automatische configuratie - DHCP) (Dynamic Host Configuration Protocol). Houd alleen de standaardinstelling aan als uw internetprovider DHCP ondersteunt of als u verbinding maakt via een dynamisch IP-adres. (Deze optie is meestal van toepassing op kabelverbindingen.) Static IP (Vast IP-adres) Als u een vast IP-adres moet gebruiken om verbinding te maken met internet, selecteert u Static IP (Vast IP-adres).

Linksys E-serie Geavanceerde configuratie Als u een DSL-verbinding hebt, controleer dan of uw ISP Point-to-Point Protocol over Ethernet (PPPoE) gebruikt. Selecteer in dat geval PPPoE. Wireless (Draadloos) > Basic Wireless Settings (Standaardinstellingen draadloos) PPTP In dit scherm kunt u de standaardinstellingen voor draadloze netwerken opgeven. PPPoE PPTP (Point-to-Point Tunneling Protocol) is een service die van toepassing is op verbindingen in Europa. Als de PPTP-verbinding DHCP of een dynamisch IP-adres ondersteunt, selecteert u Obtain an IP Address Automatically (Automatisch een IP-adres laten toewijzen). Als u een vast IP-adres moet gebruiken om verbinding te maken met internet, selecteert u Specify an IP Address (Een IP-adres opgeven) en configureert u de volgende opties. L2TP Opmerking Stel de draadloze beveiligingsinstellingen in nadat u de draadloze netwerken hebt opgezet. Wireless Settings (Instellingen voor draadloos netwerk) Layer 2 Tunneling Protocol (L2TP) is een service die over het algemeen van toepassing is op verbindingen in Israël. Telstra Cable Telstra Cable is een dienst die over het algemeen van toepassing is op verbindingen in Australië. Connect on Demand (Verbinden op aanvraag) of Keep Alive (Actief houden) Met de opties Connect on Demand (Verbinden op aanvraag) en Keep Alive (Actief houden) kunt u kiezen of de router alleen verbinding maakt met internet wanneer dat nodig is (nuttig indien uw ISP factureert op basis van tijd) of altijd verbonden is. Selecteer de gewenste optie. Network Mode (Netwerkmodus) Selecteer de draadloze standaarden die door uw netwerk worden ondersteund.

Mixed (Gemengd) Als u binnen het netwerk beschikt over Wireless-N (2,4 GHz), Wireless-G en Wireless-B apparatuur, houdt u de standaardinstelling Mixed (Gemengd) aan.

Wireless-B/G Only (Alleen Wireless-B/G) Gebruik Wireless-B/G Only (Alleen Wireless-B/G) als u zowel Wireless-B als Wireless-G (2,4 GHz) apparaten in uw netwerk hebt.

Disabled (Uitgeschakeld) Als u geen Wireless-B, Wireless-G en Wireless-N (2,4 GHz) apparaten in uw netwerk hebt, selecteert u Disabled (Uitgeschakeld).

Linksys E-serie Geavanceerde configuratie Opmerking Als u een dual-band router gebruikt, kunt u Mixed (Gemengd), Wireless-A Only (Alleen Wireless-A), Wireless-N Only (Alleen Wireless-N) of Disabled (Uitgeschakeld) gebruiken voor de 5 GHzband. Als u niet zeker weet welke modus u moet gebruiken, houd dan de standaardinstelling Mixed (Gemengd) aan. Network Name (SSID) (Netwerknaam (SSID)) De Service Set Identifier (SSID) is de netwerknaam die door alle apparaten in een draadloos netwerk wordt gedeeld. Deze naam is hoofdlettergevoelig en mag maximaal 32 toetsenbordtekens lang zijn. De standaardnaam is Cisco, gevolgd door de laatste vijf cijfers van het serienummer van de router. Deze vindt u op de onderkant van de router. Als u de setup-software hebt gebruikt voor de installatie, dan is de standaardnetwerknaam veranderd in een eenvoudig te onthouden naam. Opmerking Als u de fabrieksinstellingen van de router herstelt (door de knop Reset in te drukken of het scherm Administration > Factory Defaults (Administratie > Fabrieksinstellingen) te gebruiken), geldt de standaardnetwerknaam weer. Stel de netwerknaam weer in op de oorspronkelijke instelling, anders moet u alle apparaten in uw draadloze netwerk opnieuw verbinden met de nieuwe netwerknaam. Channel Width (Kanaalbreedte) Selecteer voor de beste resultaten in een netwerk met Wireless-B, Wireless-G en Wireless-N (2,4 GHz) apparaten de optie Auto (20 MHz of 40 MHz) (Automatisch (20 MHz of 40 MHz)). Voor een kanaalbreedte van 20 MHz behoudt u de standaardinstelling 20 MHz Only (Alleen 20 MHz). Channel (Kanaal) Selecteer het kanaal in de vervolgkeuzelijst voor Wireless-B, Wireless-G en Wireless-N (2,4 GHz) netwerken. Als u niet zeker weet welk kanaal u moet selecteren, houdt u de standaardinstelling Auto (Automatisch) aan. SSID Broadcast (SSID-broadcast) Als draadloze clients in het lokale gebied zoeken naar draadloze netwerken waaraan ze zich kunnen koppelen, detecteren deze de SSID-broadcast van de router. Gebruik de standaardinstelling Enabled (Ingeschakeld) als u de SSID van de router wilt uitzenden. Als u de SSID van de router niet wilt laten uitzenden, selecteert u Disabled (Uitgeschakeld).

Linksys E-serie Draadloze beveiliging Draadloze beveiliging Wireless (Draadloos) > Wireless Security (Draadloze beveiliging) Met de instellingen voor draadloze beveiliging kunt u de beveiliging van uw draadloze netwerk(en) configureren. De router ondersteunt de volgende draadloze beveiligingsopties: WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, WEP en RADIUS. (WPA staat voor Wi-Fi Protected Access. WEP staat voor Wired Equivalent Privacy. RADIUS staat voor Remote Authentication Dial-In User Service. Persoonlijke opties Beveiligingsopties WPA2 Personal WPA2/WPA gemengde modus WPA-Personal WEP Sterkte Sterkst WPA2 Sterkste WPA: Sterk Sterk Basis Bedrijfsopties De bedrijfsopties zijn beschikbaar voor netwerken die een RADIUS-server voor verificatie gebruiken. De bedrijfsopties zijn veiliger dan de persoonlijke opties, omdat WPA2 of WPA versleuteling biedt en RADIUS alleen verificatie. Beveiligingsopties WPA2 Enterprise Optie-instellingen WPA2/WPA gemengde modus, WPA2 Personal, WPA Personal Opmerkingen Als u WPA2/WPA Mixed Mode als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA2/WPA en dezelfde wachtwoordzin gebruiken. Als u WPA2 Personal als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA2 Personal en dezelfde wachtwoordzin gebruiken. Als u WPA Personal als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA Personal en dezelfde wachtwoordzin gebruiken. Passphrase (Wachtwoordzin) Geef een wachtwoordzin op van 8 tot 63 tekens. Standaard is dit password. Als u de installatiesoftware hebt gebruikt voor de installatie, dan wordt de standaardinstelling gewijzigd in een unieke wachtwoordzin. Deze kunt u vinden door Cisco Connect te starten en op Router settings (Routerinstellingen) te klikken. Sterkte Sterkst WPA2: Sterkste WPA2/WPA Enterprise Mixed Mode WPA: Sterk WPA Enterprise Sterk RADIUS Basis

Linksys E-serie WPA2/WPA Enterprise gemengde modus, WPA2 Enterprise, WPA Enterprise Deze optie wordt gebruikt in combinatie met een RADIUS-server. (U mag deze optie alleen gebruiken als er een RADIUS-server met de router is verbonden.) Opmerkingen Als u WPA2/WPA Enterprise Mixed Mode als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA2/WPA Enterprise en dezelfde gedeelde sleutel gebruiken. Draadloze beveiliging WEP WEP is een elementaire versleutelingsmethode die minder veilig is dan WPA. Opmerking: Als u WEP als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WEP en dezelfde versleuteling en gedeelde sleutel gebruiken. Als u WPA2 Enterprise als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA2 Enterprise en dezelfde gedeelde sleutel gebruiken. Als u WPA Enterprise als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk WPA Enterprise en dezelfde gedeelde sleutel gebruiken. Encryption (Versleuteling) Selecteer een WEP-versleutelingsniveau: 40/64-bit (10 hex digits) (40/64-bits (10 hexadecimale tekens)) of 104/128-bit (26 hex digits) (108/128-bits) (26 hexadecimale tekens)). De standaardinstelling is 64 bits 10 hex digits (64-bits 10 hexadecimale cijfers). RADIUS Server (RADIUS-server) Geef het IP-adres van de RADIUS-server op. RADIUS Port (RADIUS-poort) Geef het poortnummer van de RADIUS-server op. De standaardinstelling is 1812. Shared Key (Gedeelde sleutel) Voer de sleutel in die wordt gedeeld tussen de router en de server. Passphrase (Wachtwoordzin) Geef een wachtwoordzin op om automatisch WEP-sleutels te genereren. Klik vervolgens op Generate (Genereren). Key 1-4 (Sleutel 1-4) Als u geen wachtwoordzin hebt ingevoerd, kunt u de WEP-sleutel(s) handmatig opgeven. TX Key (TX-sleutel) Selecteer een standaardverzendsleutel (TX) die u wilt gebruiken. De standaardinstelling is 1.

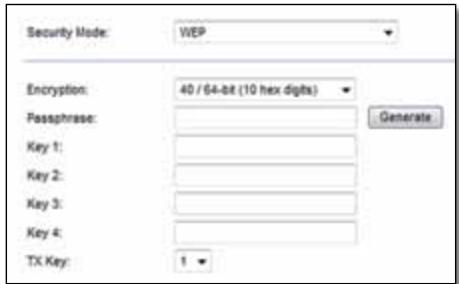

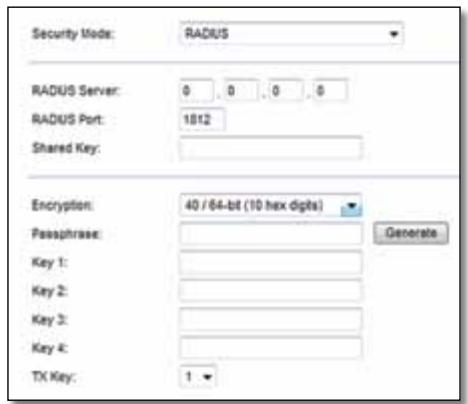

Linksys E-serie Draadloze beveiliging RADIUS Disabled (Uitgeschakeld) Met deze optie wordt WEP gebruikt in combinatie met een RADIUS-server. (U mag deze optie alleen gebruiken als een RADIUS-server met de router is verbonden.) Als u ervoor kiest WLAN-beveiliging uit te schakelen, krijgt u bij de eerst volgende keer dat u verbinding wilt maken met internet het bericht dat WLAN-beveiliging is uitgeschakeld. U krijgt dan de mogelijkheid om WLANbeveiliging in te schakelen of te bevestigen dat u op de hoogte bent van de risico's, maar toch zonder WLAN-beveiliging wilt doorgaan. Opmerking: Als u RADIUS als beveiligingsmodus selecteert, MOET elk apparaat in uw draadloze netwerk RADIUS en dezelfde versleuteling en gedeelde sleutel gebruiken. RADIUS Server (RADIUS-server) Geef het IP-adres van de RADIUS-server op. RADIUS Port (RADIUS-poort) Geef het poortnummer van de RADIUS-server op. De standaardinstelling is 1812. Shared Secret (Gedeelde geheime sleutel) Geef de sleutel op die gedeeld wordt tussen de router en de server. Encryption (Versleuteling) Selecteer een WEP-versleutelingsniveau: 40/64-bit (10 hex digits) (40/64-bits (10 hexadecimale tekens)) of 104/128-bit (26 hex digits) (108/128-bits) (26 hexadecimale tekens)). De standaardinstelling is 64 bits 10 hex digits (64-bits 10 hexadecimale cijfers). Passphrase (Wachtwoordzin) Geef een wachtwoordzin op om automatisch WEP-sleutels te genereren. Klik vervolgens op Generate (Genereren). Key 1-4 (Sleutel 1-4) Als u geen wachtwoordzin hebt ingevoerd, kunt u de WEP-sleutel(s) handmatig opgeven. TX Key (TX-sleutel) Selecteer een standaardverzendsleutel (TX) die u wilt gebruiken. De standaardinstelling is 1.

Linksys E-serie Probleemoplossing Probleemoplossing Dit hoofdstuk helpt u veelvoorkomende problemen op te lossen en verbinding te maken met internet. Op de cd van de router staat Cisco Connect, de installatiesoftware voor de router waarmee u eenvoudig netwerkapparaten kunt aansluiten, routerinstellingen kunt wijzigen, toegang voor gasten kunt regelen, ouderlijk toezicht kunt instellen en verbinding kunt maken met internet. Cisco Connect wordt tijdens de installatie ook geïnstalleerd op uw computer. Als Cisco Connect de installatie niet kan voltooien, dan helpt dit hoofdstuk u bij het vinden van een oplossing. Cisco Connect starten na de installatie Wanneer u de installatie-cd uitvoert, wordt Cisco Connect automatisch geïnstalleerd op de computer. U kunt vervolgens Cisco Connect gebruiken om het netwerk te beheren. Cisco Connect starten op een Windows-computer:

1. Klik op Start, Programma's en klik vervolgens op Cisco Connect.

Het hoofdmenu van Cisco Connect wordt geopend. Cisco Connect starten op een Mac OS X-computer:

1. Open de Finder en klik op Toepassingen in het paneel aan de linkerkant.

2. Dubbelklik op het pictogram Cisco Connect.

U kunt meer hulp krijgen van onze veelgeprezen klantenondersteuning op linksys.com/support. Het hoofdmenu van Cisco Connect wordt geopend.

Linksys E-serie Probleemoplossing De instelling van uw router is niet gelukt

Schakel de firewall van uw computer tijdelijk uit (zie de instructies van de beveiligingssoftware voor hulp) en voer het Setup-programma op de cd van de router opnieuw uit.

Als u een andere computer hebt, gebruik dan die computer om het Setup-programma op de cd van de router opnieuw uit te voeren. Get Windows XP Service Pack 3 (Windows XP Service Pack 3 opahlen)-bericht Op Windows XP-computers is Service Pack 3 nodig om Cisco Connect te kunnen gebruiken. Als het bericht “Get Windows Service Pack 3” verschijnt wanneer u de router voor de eerste keer instelt, volgt u de onderstaande stappen om het probleem op te lossen Als Cisco Connect de installatie niet heeft voltooid, kunt u het volgende proberen:

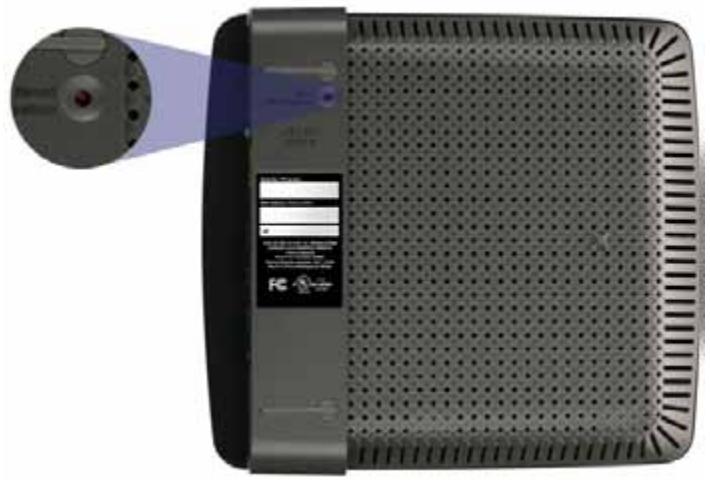

Houd de Reset-knop van de router met een paperclip of een pin 10-15 seconden ingedrukt en start het programma Setup opnieuw vanaf de cd van de router. Als het geïnstalleerde Service Pack ouder is dan versie 3, moet u Service Pack 3 downloaden en installeren. TIP Om tijdelijk verbinding te maken met internet en het Service Pack te downloaden, kunt u de bijgeleverde Ethernetkabel gebruiken om de computer direct op de modem aan te sluiten. Service Pack 3 installeren:

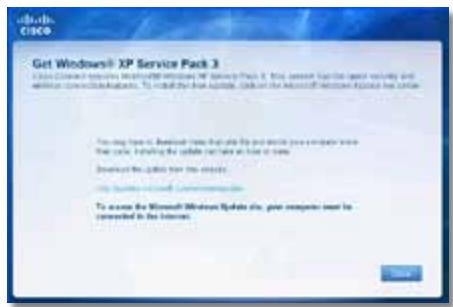

1. Klik op de link in de foutmelding in Cisco Connect of ga naar de Microsoft

Update-website (update.microsoft.com/windowsupdate).

2. Volg de instructies op de website of neem contact op met Microsoft, als

u verdere hulp nodig hebt om Windows Service Pack 3 te installeren. Uw router kan er anders uitzien

3. Voer na het downloaden en installeren van Service Pack 3 het programma

Setup uit op de cd van de router.

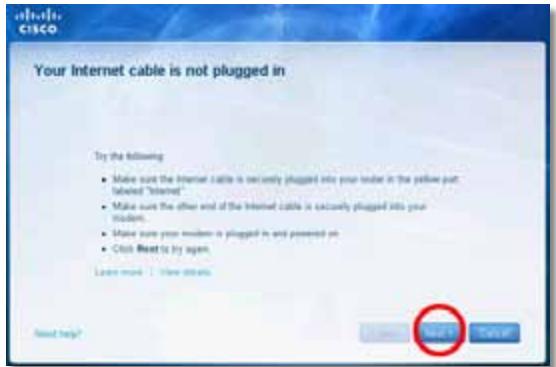

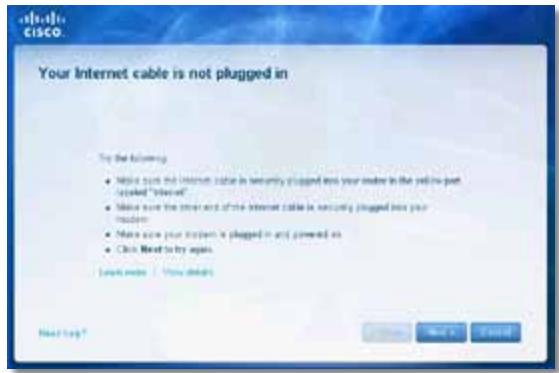

Linksys E-serie Probleemoplossing Your Internet cable is not plugged in (Uw internetkabel is niet aangesloten)-bericht Als het bericht “Your Internet cable is not plugged in” verschijnt wanneer u de router probeert in te stellen, volgt u de onderstaande stappen om het probleem op te lossen. Achterzijde van kabelmodem Achterzijde van DSL-modem

2. Controleer of de router is aangesloten en ingeschakeld. Als uw router

een aan/uit-schakelaar heeft, moet deze op AAN of I staan. 3. Als u een kabel-internetservice hebt, controleer dan of de CABLEaansluiting van de kabelmodem is aangesloten op de coaxkabel die door de ISP wordt geleverd. Het probleem oplossen:

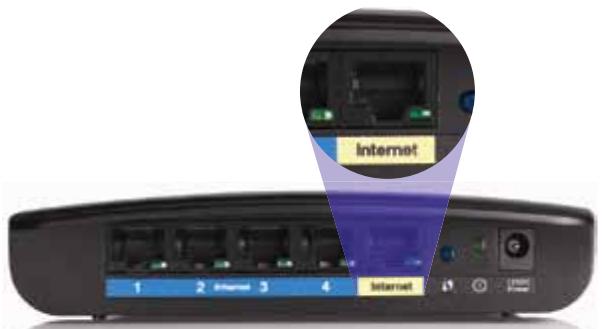

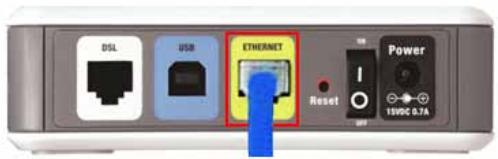

1. Zorg ervoor dat er een Ethernet- of internetkabel (of een gelijksoortige

kabel als die bij de router is geleverd) goed is aangesloten op de gele Internet-aansluiting op de achterkant van de router en op de juiste aansluiting van de modem. Deze aansluiting heeft vaak het label Ethernet, maar kan ook Internet of WAN heten. Of, als u een DSL-internetservice hebt, controleer dan of de DSLtelefoonlijn is aangesloten op de DSL-poort van de modem.

4. Als de computer eerder op de modem was aangesloten met een USBkabel, moet u de USB-kabel loskoppelen.

5. Ga terug naar het Cisco Connect-venster en klik op Volgende om het

opnieuw te proberen. Als het venster al is gesloten, voert u het Setupprogramma op de cd van de router opnieuw uit. Achterzijde van router

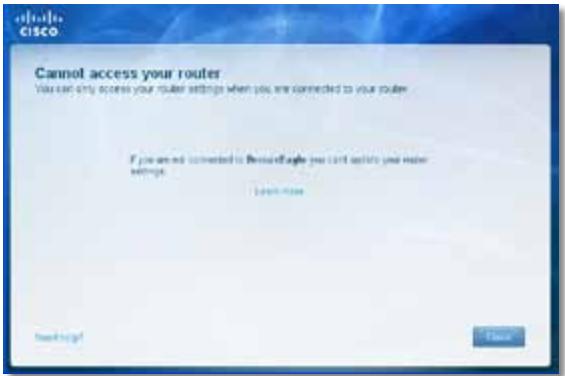

Linksys E-serie Cannot access your router (Geen toegang tot uw router)-bericht Volg de onderstaande stappen als u uw router niet kunt bereiken omdat uw computer niet is verbonden met uw netwerk. Probleemoplossing

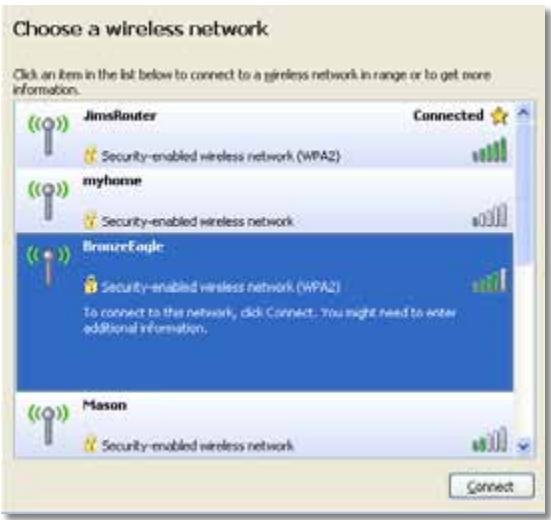

3. Klik op uw eigen netwerk en klik vervolgens op Verbinding maken. In

het volgende voorbeeld was de computer verbonden met een ander draadloos netwerk genaamd JimsRouter. De naam van het Linksys E-Series netwerk, in dit geval BronzeEagle, is geselecteerd in het voorbeeld. Als u de router wilt bereiken, moet u zijn verbonden met uw eigen netwerk. Als u momenteel beschikt over draadloze internettoegang, kan het zijn dat u per ongeluk verbinding hebt gemaakt met een ander draadloos netwerk. Het probleem oplossen op Windows-computers:

1. Klik op het Windows-bureaublad met de rechtermuisknop op het

draadloos-pictogram in het systeemvak.

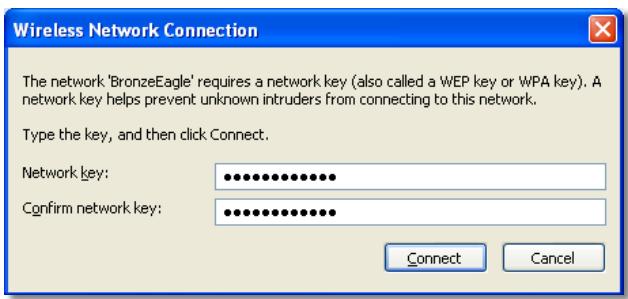

4. Als u wordt gevraagd een netwerksleutel op te geven, typt u het

wachtwoord (Beveiligingssleutel) in de velden Netwerksleutel en Bevestig de netwerksleutel en klikt u op Verbinden.

2. Klik op Beschikbare draadloze netwerken weergeven Er verschijnt

een lijst met beschikbare draadloze netwerken. Uw computer maakt verbinding met het netwerk, en u kunt de router nu bereiken.

Linksys E-serie Dit probleem oplossen op Mac-computers:

1. Klik in de menubalk boven aan het scherm op het pictogram AirPort.

Er verschijnt een lijst met draadloze netwerken. Cisco Connect heeft uw netwerk automatisch een naam gegeven. In het volgende voorbeeld was de computer verbonden met een ander draadloos netwerk genaamd JimsRouter. De naam van het Linksys E-Series netwerk, in dit geval BronzeEagle, is geselecteerd in het voorbeeld.

2. Klik op op de naam van het netwerk van uw Linksys E-Series router

(BronzeEagle in dit voorbeeld).

3. Typ uw wachtwoord (Security Key) in het veld Wachtwoord en klik op

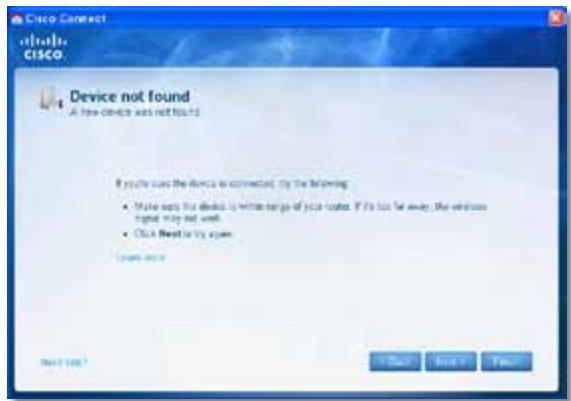

OK. Probleemoplossing Device not found (Apparaat niet gevonden) -bericht Als het bericht “Device not found” wordt weergegeven wanneer u een netwerkapparaat (zoals een iPhone, iPod of smartphone) probeert te verbinden, volgt u de onderstaande stappen om het probleem op te lossen. TIP Voor een sterker signaal tijdens de installatie, kunt u de draadloze apparaten dichter bij de router zetten. Het is voor de router de moeilijker apparaten op grotere afstand te detecteren. Het probleem oplossen:

1. Start Cisco Connect.

2. Klik op Computers and devices (Computers en apparaten). Het scherm

Computers and other devices (Computers en andere apparaten) wordt weergegeven.

3. Klik op Other Wireless devices (Andere draadloze apparaten).

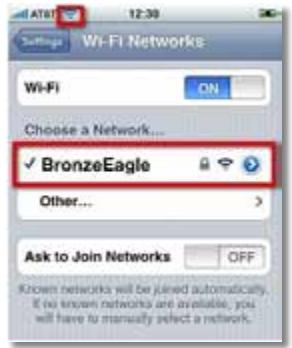

Probleemoplossing Voorbeeld: Zoek op uw smartphone of ander draadloos apparaat het Wi-Fi-menu op en zoek naar beschikbare draadloze netwerken. In dit voorbeeld klikt u, op basis van de netwerkinformatie die Cisco Connect heeft getoond op het vorige scherm, op BronzeEagle.

4. Schakel de Wi-Fi-verbinding van uw draadloze netwerk in en zoek

vervolgens de naam van uw draadloze netwerk op. Zie de documentatie van uw apparaat voor hulp. Opmerking Uw draadloze apparaat dient WPA/WPA2 te ondersteunen.

5. Selecteer op het draadloze netwerkapparaat de netwerknaam van uw

router en voer het wachtwoord (Beveiligingssleutel) in. Android iPhone

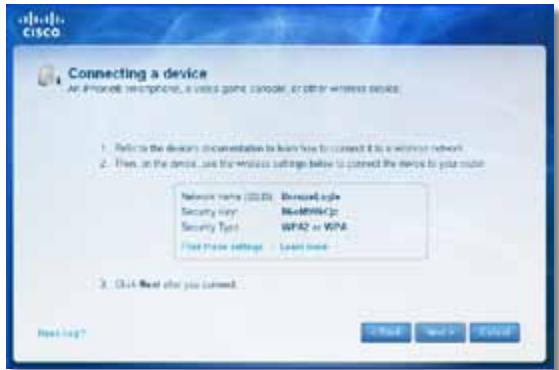

7. Voer het wachtwoord (Beveiligingssleutel) in dat door Cisco Connect is

gegeven. In dit voorbeeld is het wachtwoord B6eM9UkCjz. Opmerking Het wachtwoord is hoofdlettergevoelig Typ de letters goed in.

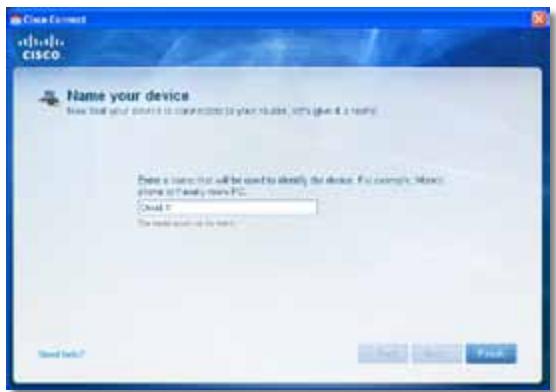

8. Wanneer het draadloze apparaat is verbonden met het draadloze

netwerk, geeft u de naam van het apparaat op in Cisco Connect en klikt u op Finish (Voltooien).

Linksys E900 Specificaties Specificaties Linksys E900 Omgeving Modelnaam Linksys E900 Omschrijving Wireless-N Router Modelnummer E900 Standaarden 802.11n, 802.11g, 802.11b, 802.3u Poorten Voeding, Internet en Ethernet (1-4) Knoppen Afmetingen 188,7 × 151,7 × 31,2 mm Gewicht apparaat 202,0 g Voeding 12 V, 0,5 A Certificaties FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Reset, Wi-Fi Protected Setup™ Bedrijfstemperatuur 0 tot 40 °C LED’s Power/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Opslagtemperatuur -20 tot 60 °C Type bekabeling CAT 5e Bedrijfsvochtigheid 10 tot 80%, niet-condenserend Uitzendvermogen 802.11n (20 MHz): 15,0 ± 1,5dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5dBm @ CH6, MCS 5~7, MCS 13~15 Opslagvochtigheid 5 tot 90%, niet-condenserend 802.11n (40 MHz): 14,0 ± 1,5dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5dBm @ CH6, alle snelheden 802.11b: 16,5 ± 1,5dBm @ CH6, alle snelheden Antenneversterking ≤2.0 dBi, ≤4.0 dBi (2 antennes) UPnP Ondersteund Draadloze beveiliging Wi-Fi Protected Access™ 2 (WPA2), WEP, draadloze MAC-filtering Beveiligingssleutelbits Max. 128-bits versleuteling Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden.

Linksys E1200 Specificaties Linksys E1200 WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Modelnaam Linksys E1200 Bedrijfstemperatuur 0 tot 40 °C Omschrijving Wireless-N Router Opslagtemperatuur -20 tot 60 °C Modelnummer E1200 Bedrijfsvochtigheid 10 tot 80%, niet-condenserend Standaarden 802.11n, 802.11g, 802.11b, 802.3u Opslagvochtigheid 5 tot 90%, niet-condenserend Poorten Voeding, Internet en Ethernet (1-4) Knoppen Reset, Wi-Fi Protected Setup™ LED's Power/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Type bekabeling CAT 5e Uitzendvermogen 802.11n (20 MHz): 15,0 ± 1,5dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5dBm @ CH6, MCS 5~7, MCS 13~15 802.11n (40 MHz): 14,0 ± 1,5dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5dBm @ CH6, alle snelheden Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden. 802.11b: 16,5 ± 1,5dBm @ CH6, alle snelheden Antenneversterking V2: ≤2.5 dBi, ≤4.0 dBi (2 antennes) V2: ≤2.0 dBi, ≤4.0 dBi (2 antennes) UPnP Ondersteund Draadloze beveiliging Wi-Fi Protected Access™ 2 (WPA2), WEP, draadloze MAC-filtering Beveiligingssleutelbits Max. 128-bits versleuteling Omgeving Afmetingen 188,7 × 151,7 × 31,2 mm V1: Gewicht apparaat 252,7 g V2: Gewicht apparaat 202,0 g Voeding 12 V, 0,5 A Certificaties FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n),

Linksys E1500 Specificaties Linksys E1500 Omgeving Afmetingen 188,7 × 151,7 × 31,2 mm Gewicht apparaat 254,1 g Voeding 12 V, 0,5 A Certificaties FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Reset, Wi-Fi Protected Setup Bedrijfstemperatuur 0 tot 40 °C LED's Power/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Opslagtemperatuur -20 tot 60 °C Type bekabeling CAT 5e Bedrijfsvochtigheid 10 tot 80%, niet-condenserend Uitzendvermogen 802.11n (20 MHz): 17,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 16,0 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 Opslagvochtigheid 5 tot 90%, niet-condenserend Modelnaam Linksys E1500 Omschrijving Wireless-N Router met SpeedBoost Modelnummer E1500 Standaarden 802.11n, 802.11g, 802.11b, 802.3u Poorten Voeding, Internet en Ethernet (1-4) Knoppen 802.11n (40 MHz): 15,5 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 14,0 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 18,0 ± 1,5 dBm @ CH6, 6 Mbps 17,0 ± 1,5 dBm @ CH6, 54 Mbps 802.11b: 18,0 ± 1,5dBm @ CH6, alle snelheden Antenneversterking ≤3.0 dBi, ≤4.0 dBi, ≤4.5 dBi (3 antennes) UPnP Ondersteund Draadloze beveiliging Wi-Fi Protected Access™ 2 (WPA2), WEP, draadloze MAC-filtering Beveiligingssleutelbits Max. 128-bits versleuteling Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden.

Linksys E2500 Specificaties Linksys E2500 Omgeving Modelnaam Linksys E2500 Omschrijving Geavanceerde Dual-Band N-router Modelnummer E2500 Standaarden 802.11n, 802.11a, 802.11g, 802.3u, 802.3ab Aantal antennes 4 in totaal, 2 interne antennes per elke 2,4 GHz- en 5 GHz-radioband Afneembaar (ja/nee) Nee Modulatie 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Ontvangstgevoeligheid (Typisch) 802.11b, 802.3, 2,4 GHz 802.11b: -87 dBm @ 11 Mbps 802.11g: -70 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -66 dBm @ MCS15 5 GHz 802.11a: -70 dBm @ 54 Mbps 802.11n 20 MHz: -66 dBm @ MCS23 802.11n 40 MHz: -62 dBm @ MCS23 Antenneversterking in dBi 2,4 GHz: Antenne 1 (rechtsachter): ≤2,94 dBi Antenne 2 (rechtsvoor): ≤3,78 dBi Afmetingen 225 x 35 x 180 mm Gewicht van het apparaat 452 g Voeding 12 V, 1 A Certificeringen FCC, IC, CE, Wi-Fi A/B/G/N Bedrijfstemperatuur 0 tot 40 °C Opslagtemperatuur -20 tot 60 °C Bedrijfsvochtigheid 10 tot 80% relatieve vochtigheid, niet-condenserend Opslagvochtigheid 5 tot 90%, niet-condenserend Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden. 5 GHz: Antenne 1 (rechtsvoor): ≤5,86 dBi Antenne 2 (linksvoor): ≤4,88 dBi UPnP Ondersteund Beveiligingsfuncties

Beveiligingssleutelbits Maximaal 128-bits versleuteling

Beveiligingssleutelbits Maximaal 128-bits versleuteling Ondersteuning bestandssystemen voor opslag FAT, NTFS en HFS+ Modelnaam Linksys E3200 Omschrijving Hoogwaardige Dual-Band N-router Modelnummer E3200 Standaarden 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Omgeving Aantal antennes 6 in totaal, 3 interne antennes per elke 2,4 GHz- en 5 GHz-radioband Afmetingen 170 x 25 x 190 mm Gewicht van het apparaat 216 g Afneembaar (ja/nee) Nee Voeding 12 V, 2 A Switchpoortsnelheid 10/100/1000 Mbps Certificeringen FCC, IC, CE, Wi-Fi A/B/G/N Poorten Internet, Ethernet [1-4], USB, Voeding Bedrijfstemperatuur 0 tot 40 °C Knoppen Reset, Wi-Fi Protected Setup Opslagtemperatuur -20 tot 60 °C LED' s Voeding, Ethernet (1-4) Bedrijfsvochtigheid Modulatie 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM 10 tot 80% relatieve vochtigheid, niet-condenserend Opslagvochtigheid 5 tot 90%, niet-condenserend Ontvangstgevoeligheid 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Typisch) 802.11g: -77 dBm @ 54 Mbps (Typisch) 802.11n (20 MHz): -71 dBm @ MCS15 (Typisch) 802.11n (40 MHz): -68 dBm @ MCS15 (Typisch) 5 GHz 802.11a: -75 dBm @ 54 Mbps (Typisch) 802.11n 20 MHz: -70 dBm @ MCS15 (Typisch) 802.11n 40 MHz: -67 dBm @ MCS15 (Typisch) Antenneversterking 2,4 GHz (dipool-antennes) Antenne 1 ≤ 3 dBi Antenne 2 ≤ 4 dBi Antenne 3 ≤ 4 dBi Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden. 5 GHz (dipool-antennes) Antenne 1 ≤ 4,5 dBi Antenne 2 ≤ 4,5 dBi Antenne 3 ≤ 4,5 dBi UPnP Ondersteund

Linksys E4200 Specificaties Linksys E4200 Modelnaam Linksys E4200 Ondersteunde bestandssystemen voor opslagapparaat Omschrijving Wireless-N router voor maximale prestaties UPnP Ondersteund Modelnummer E4200 Beveiligingsfuncties

Standaarden 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Beveiligingssleutelbits Max. 128-bits versleuteling Radiofrequentie 2,4 en 5 GHz Switchpoortsnelheid 10/100/1000 Mbps (Gigabit Ethernet) Poorten Voeding, USB, Internet en Ethernet (1-4) Knoppen Reset, Wi-Fi Protected Setup LED's bovenpaneel: Aan/uit Achterpaneel: Internet, Ethernet (1-4) Aantal antennes 6 in totaal, 3 interne antennes per elke 2,4 GHz- en 5 GHz-radioband Afneembaar (ja/nee) Nee Modulatie 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Ontvangstgevoeligheid 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Typisch) 802.11g: -77 dBm @ 54 Mbps (Typisch) 802.11n 20 MHz: -70 dBm @ MCS15 (Typisch) 802.11n 40 MHz: -66 dBm @ MCS15 (Typisch) 5 GHz 802.11a: -74 dBm @ 54 Mbps (Typisch) 802.11n 20 MHz: -67 dBm @ MCS23 (Typisch) 802.11n 40 MHz: -64 dBm @ MCS23 (Typisch) Antenneversterking in dBi 2,4 GHz (3 interne PIFA-antennes) PIFA 1 ≤ 3,31 dBi (rechts) PIFA 2 ≤ 3,45 dBi (voor) PIFA 3 ≤ 1,96 dBi (links) 5 GHz (3 interne PIFA-antennes) PIFA 1 ≤ 3,71 dBi (rechts) PIFA 2 ≤ 3,60 dBi (voor) PIFA 3 ≤ 4,27 dBi (links) FAT32, NTFS en HSF+ Omgeving Afmetingen 225 x 25 x 160 mm Gewicht van het apparaat 360 g Voeding 12 V, 2A Certificeringen FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Bedrijfstemperatuur 0 tot 40 °C Opslagtemperatuur -20 tot 60 °C Bedrijfsvochtigheid 10 tot 80% relatieve vochtigheid, niet-condenserend Opslagvochtigheid 5 tot 90%, niet-condenserend Opmerkingen Zie voor informatie over regelgeving, garantie en veiligheid de bij uw router bijgeleverde cd, of ga naar Linksys.com/support. Specificaties kunnen zonder kennisgeving worden gewijzigd. De maximale prestaties zijn ontleend aan de specificaties van de IEEE 802.11-standaard. De werkelijke prestaties kunnen afwijken, bijvoorbeeld door een lagere netwerkcapaciteit of gegevensdoorvoersnelheid, een kleiner bereik of een lagere dekking. De prestaties zijn afhankelijk van tal van factoren, omstandigheden en variabelen, zoals de afstand tot het toegangspunt, de hoeveelheid netwerkverkeer, materialen en de constructie van het gebouw, het gebruikte besturingssysteem, de combinatie van gebruikte draadloze producten, storing en andere nadelige omstandigheden.
