GEBRUIKSAANWIJZING KH 2934 ULTRASONIC DISTANCE METER POWERFIX

Gebruik volgens de bestemming	8
Veiligheidsvoorschriften	8
Technische gegevens	8
Inhoud van de verpakking	8
Uitpakken	9
Apparaatbeschrijving	9
Batterijplaatsen	9
Meten van afstanden	9
Optellen van afstanden	11
Meten van vlakken	11
Optellen van vlakken	11
Meten van volume	11
Optellen van volumes	12
Batterij-indicator	12
Automatische uitschakeling	12
Opbergen en reinigen	12
Milieurrichtlijnen	12
Importeur/service	12

Lees de gebruiksaanwijzing eerst aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing om in de toekomst na te lezen. Als u het apparaat van de hand doet, geef dan ook de gebruiksaanwijzing mee.

Gebruik volgens de bestemming

De afstandsmeter is ontworpen voor het meten van afstanden, evenals voor het berekenen van vlakken en volumes in binnenruimtes. Dit apparaat is alleen bedoeld voor privédoeleinden. Gebruik het apparaat Niet bedrijsmatig.

Veiligheidsvoorschriften

A LetseIgevaar!

• Gebruik het apparaat Niet opplaatsen, waar sprake is van brandgevaar of explosiegevaar, bijv. nabij brandbare vloeistoffen of gassen.
• Dit apparaat is Niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verantwoorde-lijke persoon of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat.
• Bij kinderen is supervisieoodzakelijk omervoortezorgendatzeiet methetappaat spelen.
• Er worden geen enkele aansprakelijkheid aanvaard voor beschadigingen aan het apparaat door manipulatie, evenals bij het Niet in zich nemen van de veiligheidsvoorschriften.

Waarschuwing voor schade aan het apparaat!

• Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige of natte omgeving.

Omgang met batterijen

Explosiegevaar!

Gooi geen batterijen in het vuur. Laad batterijen Niet opnieuw op.

• Nooit de batterijen openen en batterijen nooit solderen of lessen. De batterijen nooit kortsluiten. Er bestaat risico van explosie- en letselgevaar!
• Wonneer u het apparaat langere tijd Niet gebruikt, verwijdert u de batterij anders kan er batterijzuurlekken.
• Als de batterij lekt,要去veiligheidshandschoenen aantrekken om gevaar door bijtend zoorte vermiiden.
• Reinig het batterijvak en de contacten van de batterijen met een droge doek.
• Vervang de batterij altiijd door hetzelfde type batterij.
• Batterijen mogen nicht in kinderhanden terechtkommen. Kinderen können batterijen in de mond stoppen en inslikken. Mocht een batterij zich ingeslikt, ga dan meteen maar een dokter.

Technische gegevens

Voeding:	9V-blokbatterij, 6F22, 6LR61
Meetbereik :	0,5 - 12 m
Meetnauwkeurigheid :	+/- 0,5 %
Meeteenheden:	meter, yards, voet, en inch
Bedrijftstemperatuur:	10° - 50°C

Inhoud van de verpakking

• Ultrasone afstandsmeter
  9V blokbatterij
• Gebruiksaanwijzing

Uitpakken

Haal de afstandsmeter uit de verpakking. Verwijder alle transportbeveiligingen en verpakkingsmaterialen. Verwijder de beschemfolie van het display ②.

Apparaatbeschrijving

1 Ultrasoonzender/-ontvanger
2 Display
3 Toets + / =
4 Toets READ
5 Toets CLEAR
6 Libelle
Meetpunt
Batterijvak
9 Toets UNITS
Toets Vlak/Volume

Batterijplaatsen

1. Open het batterijvak 8 aan de achterkant van de afstandsmeter.
2. Steek de 9V-blokbatterij op de contactpunten. Let op de juiste polariteit ("+ "op "+" en "-" op "-").
3. Plaats de 9V-blokbatterij in het batterijyak 8.

Let op:

zorg dat de kabels nichtbekneld raken. Dat leidt tot onherstellbare schade aan het apparaat.
4. Sluit het batterijvak 6. Het deksel van het batterijvak moet hoorbaar vastklikken.

Meten van afstanden

1. Zet het apparaat aan, door op de toets READ 4 te drukken.
2. Druk in voorkomend geval meererekeren op de toets Vlak/Volume 10, totdat op het display 2 de melding (afstandsmeting) verschijnt.
3. Om te wisselen:tussen de metrische (meter M) en angloamerikaanse (feet/inch", of yards) maateenheden, drukt u op de toets UNITS 9.
4. Houd het apparaat horizontally voor de wand, waarvan u de afstand wilt meten. De ultrason-zender/ontvanger 1 moet in een rechte hoek maar de wand wijzen. Gebruik hiervoord libelle 6: De luchtbel in de libelle 6要去ussen de markingsstreepjes staan (zie afb.1, volgende pagina).
5. Druk kort op de toets READ 4. Er klinkt een akoestisch signaal. Houd het apparaat zo lang in positie, totdat de gemeten aufstand op het display 2 verschijnt.

① OPMERKING:

De meting begint bij het meetpunt 7! Behindt de meting zich buiten het meetbereik, verschijnt op het display "Err" of een onlogische getal. Het meetbereik ligtCUSen 0,5m ca.16 en 12m ca.39

Let op de volgende afbeeldingen:

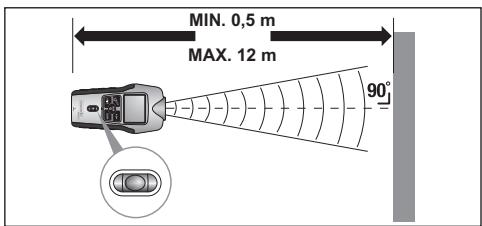

Afb.1

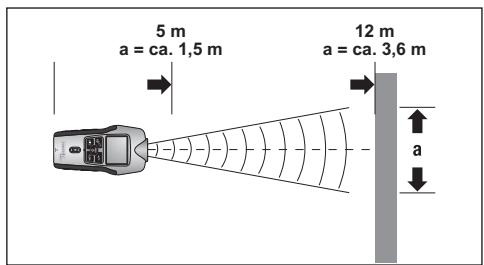

Afb. 2

Hoe verder u van de wand af staat, des te breder het vlak (a) dat de afstandsmeter door middel van ultrasoongeluid meet (afb.2). Let erkaarom op, dat de afstandsmeter altijd op een horizontaal vlak in een rechte hoek is gericht (afb. 1 en 3).

Let op dat er geen voorwerpen in het meetbereik aanwezig zich.

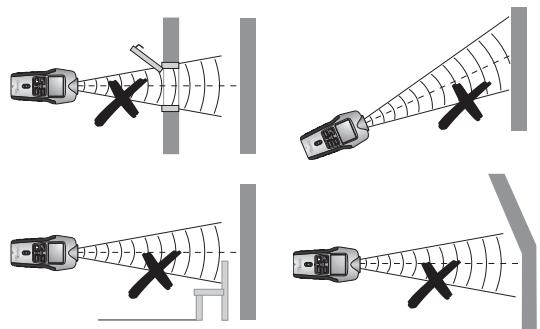

Fout!

Afb. 3

① Opmerking

Als de batterij te zwak is, ontstaan onnauwkeurige meetresultaten. Is de batterij te zwak, dan verschijnt op het display het batterijsymbool.

Optellen van afstanden

1. Meet een afstand, Zoals beschreiben in het hoofdstuk „Meten van afstanden".
2. Druk in voorkomend geval meerdere keren op de toets Vlak/Volume 10, totdat op het display de melding L (afstandsmeting) verschijnt.
3. Druk op de toets READ 4, om een afstandsmeting uit te voeren.
4. Druk op de toets + / = 3 .Op het display verschijnt een " + "
5. Meet de volgende afstand. De新模式 gemeten aufstand wird in de tweede regel weergegeben.
6. Druk opnieuw op de toets + / = 3 . De som van de afstanden worden onder in het display 2 weergegeven.
7. Voer op deze wijze verdere metingen en optelingen UIT.
8. Als u de gemeten afstanden wilt wissen, drukt u op de toets CLEAR ⑤. Alle waarden worden gewist.

Meten van vlakken

1. Zet het apparaat aan, door op de toets READ 4 te drukken.
2. Druk in voorkomend geval meerdere keren op de toets Vlak/Volume 10, totdat op het display 2 de melding (oppervlaktemeting) verschijnt. De letter "L" voor het eerste deel de meting knippert.
3. Druk op de toets READ 4 om de lenghte te meten. De letter "W" voor het tweede deel van de meting knippert.
4. Druk op de toets READ 4, om de breedte te meten. Het vlak in vierkante meters (^2) als product van beiden afstanden worden onder in het display 2 weergegeven.

Optellen van vlakken

1. Meet een vlak, zoals beschreiben in het hoofdstuk "Meten van vlakken".
2. Druk op de toets + / = 3 .Op het display 2 verschijt een " + "
3. Meet het volgende vlak.
4. Druk opnieuw op de toets + / = 3 . De som van de vlakken worden onder in het display weergegeven.
5. Voer op deze wijze verdere metingen en optelingen UIT.
6. Als u deIRST gemeten waarde wilt wissen, drukt u op de toets CLEAR ⑤. Alleen de LAST gemeten waarde worden gewist.

Meten van volume

1. Zet het apparaat aan, door op de toets READ 4 te drukken.
2. Druk in voorkomend geval meerere keren op de toets Vlak/Volume 10, totdat op het display 2 de melding (volumemeting) verschijnt. De letter "L" voor het eerste deel de meting knippert.
3. Druk op de toets READ ④ om de lenghte te meten. De letter "W" voor het tweede deel van de meting knippert.
4. Druk op de toets READ ④ om de breedte te meten. De letter "H" voor het derde deel van de meting verschijnt.
5. Druk op de toets READ 4, om de hoogte te meten. Het volume in kubieke meters (m^3) als product van de drie afstanden worden onder in het display 2 weergegeven.

Optellen van volumes

1. Meet een volume, zoals beschreiben in het hoofdstuk "Meten van volume".
2. Druk op de toets + / = 3 .Op het display verschijnt een " + "
3. Meet het volgende volume.
4. Druk opnieuw op de toets + / = 3 . De som van de volumes wordt onder in het display 2 weergegeven.
5. Voer op deze wijze verdere metingen en optillingen UIT.
6. Als u de LAST gemeten waarde wilt wissen, drukt u op de toets CLEAR ⑤. Alleen de LAST gemeten waarde worden gewist.

Batterij-indicator

Op het display ② verschijnt het batterijsymbool, als de batterij zwak worden. Vervang de batterij zo snel möglichk (zie hoofdstuk "Batterij plaatsen"). Anders zijn de meetresultaten Niet correct.

Automatische uitschakeling

Als er ca. 30 seconden lang nicht op een toets worden gedrukt, schakelt het apparaat zichzelf automatisch uit.

Opbergen en reinigen

Berg het apparaat op een droge en vorstvrije plaats op.
- Als u het apparaat gedurende langere tijd Niet gebruikt, haal dan de batterij ut het batterijvak.
- Reing het apparaat met een droge, zachte doeck.
- Gebruik geen chemische of schurende schoonmaakmiddelen. U(Int)knt hierdoor de behuizing van het apparaat beschadigen.

Milieurichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderworpen aan de Europese richtlijn 2002/96/EC.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging.

Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeentereinigingsdienst.

Batterijen/accu's afvoeren

Batterijen/accu's mogen Niet met het huishoudelijk afval worden afgevoerd. Elke consument is wettelijk verplicht batterijen/accu's in te leveren bij een inzamelpunt in zijn gemeente/stads-deel of in de handel.

Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen/accu's uitsluiten in ontladen toestand in.

Zorg voor een milieuvriendelijk afvoeren van alle verpakkingsmaterialien.

Importeur/service

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM, DUISTLAND

www.kompernass.com
