Produkttyp	Ultraschall-Entfernungsmesser
Marke	POWERFIX
Modell	KH 2934
Stromversorgung	9V-Blockbatterie (6F22 / 6LR61)
Messgenauigkeit	±0,5 %
Messbereich	0,5 m bis 12 m
Maßeinheiten	Meter, Yard, Fuß, Zoll
Betriebstemperatur	10 °C bis 50 °C
Funktionen	Distanz-, Flächen-, Volumenmessung, Summierung
Automatische Abschaltung	Nach ca. 30 Sekunden Inaktivität
Wasserwaage	Integriert für horizontale Ausrichtung
Mitgeliefertes Zubehör	Entfernungsmesser, 9V-Batterie, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; an einem trockenen Ort aufbewahren
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden; nicht dem Regen aussetzen; bei längerer Nichtverwendung die Batterie entfernen
Importeur / Kundendienst	KOMPERNASS GMBH, BURGSTRASSE 21, D-44867 BOCHUM

Häufig gestellte Fragen - KH 2934 ULTRASONIC DISTANCE METER POWERFIX

Wie schalte ich das Gerät ein?

Drücken Sie kurz die Taste READ (4). Das Gerät schaltet sich ein und ist messbereit.

Wie messe ich eine Entfernung?

Richten Sie den Ultraschallsender/-empfänger (1) senkrecht zur Wand aus. Verwenden Sie die Wasserwaage (6), um sicherzustellen, dass das Gerät horizontal ist. Drücken Sie die Taste READ (4). Ein Signalton ertönt und die Entfernung wird auf dem Display angezeigt.

Wie ändere ich die Maßeinheit?

Drücken Sie die Taste UNITS (9), um zwischen metrischen (Meter) und angloamerikanischen Einheiten (Fuß/Zoll oder Yard) umzuschalten.

Was tun, wenn das Display 'Err' anzeigt?

Der Fehler 'Err' zeigt an, dass die Messung außerhalb des Messbereichs von 0,5 m bis 12 m liegt. Stellen Sie sicher, dass sich das Ziel in diesem Bereich befindet und das Gerät richtig ausgerichtet ist.

Wie messe ich eine Fläche?

Drücken Sie mehrmals die Taste Surface/Volume (10), bis 'L' für die Länge blinkt. Messen Sie die Länge mit READ (4). Dann blinkt 'W' für die Breite. Messen Sie die Breite. Die Fläche in m² wird unten auf dem Display angezeigt.

Wie addiere ich mehrere Entfernungen?

Nachdem Sie eine Entfernung gemessen haben, drücken Sie die Taste + / = (3). Ein '+' erscheint. Messen Sie die nächste Entfernung und drücken Sie erneut + / = zur Summierung. Die Gesamtsumme wird unten auf dem Display angezeigt.

Wie lösche ich eine Messung?

Drücken Sie die Taste CLEAR (5). Im Summierungsmodus wird nur der letzte gemessene Wert gelöscht. Im Einzelmodus werden alle Werte gelöscht.

Was bedeutet das Batteriesymbol auf dem Display?

Das Batteriesymbol zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie schnell durch eine neue 9V-Blockbatterie (6F22/6LR61), um ungenaue Messungen zu vermeiden.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach (8) auf der Rückseite. Schließen Sie die neue Batterie unter Beachtung der Polarität an und setzen Sie sie ein. Schließen Sie den Deckel, bis er einrastet. Achten Sie darauf, die Kabel nicht einzuklemmen.

Wie reinige und pflege ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Lagern Sie das Gerät an einem trockenen und frostfreien Ort. Entfernen Sie die Batterie bei längerer Nichtverwendung.

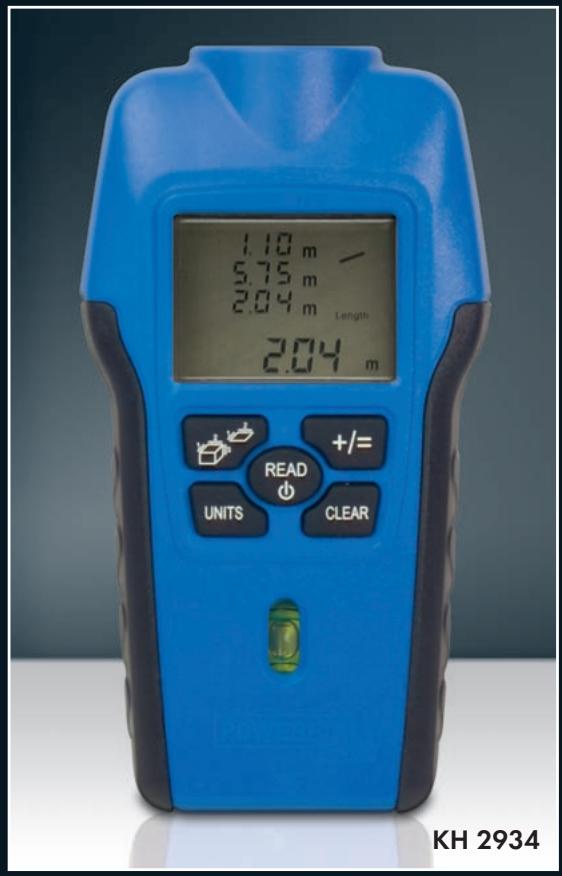

BEDIENUNGSANLEITUNG KH 2934 ULTRASONIC DISTANCE METER POWERFIX

TELEMETRE A ULTRASONS

FR TELÉMÈTURE À ULTRASONS
BE Mode d'emploi
NL ULTRASONE AFSTANDMETER
BE Gebruiksaaanwijizing
DE ULTRASCHALL-ENTFERNUNGSMESSER
AT Bedienungsanleitung CH

Bestimmungsgemäß Gerbrauch	14
Sicherheitshinweise	14
Technische Daten	14
Lieferumfang	14
Ausb packen	15
Gerätebeschreibung	15
Batterie einlagen	15
Messen von Entfernungen	15
Addieren von Entfernungen	17
Messen von Flächen	17
Addieren von Flächen	17
Messen von Volumen	17
Addieren von Volumina	18
Batterieanzeige	18
Automatische Abschaltung	18
Aufbewährung und Reinigung	18
Entsorgen	18
Importeur/Service	18

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Bestimmungsgemäß Gerbrauch

Der Enternungsmesser ist zum Messen von Entfernungen, sowie zum Berechnen von Flächen und Volumina in Innenräumen konzipiert. Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht gewerblich.

Sicherheitshinweise

Verletzungsgefahr!

• Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Für Schäden durch Manipulation am Gerät sowie Nichtbefolgen der Sicherheitshinweise wird keine Haftung übernommen.

Warning vor Schaden am Gerä!

• Setzen Sie das Gerät keinem Regen aus.

Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.

Umgang mit Batterien

Explosionsgefahr!

Werfen Sie keine Batterien ins Feuer. Laden Sie Batterien nicht wieder auf.

• Öffnen Sie die Batterien niemals, loten oder schweiben Sie Batterien nie. Schlieben Sie Batterien niemals kurz. Es besteht Explosions- und Verletzungsgefahr!
• Wenn Sie das Gerät längerere Zeit nicht benutzen, entnehmer Sie die Batterie, ansonsten kann Batteriesäure auslaufen.
• Bei ausgelaufener Batterie,ziehen Sie Schutzhandschuhe an,um Gefahr durch Veratzung zu vermeiden.
• Reinigen Sie das Batteriefach und die Batteriekontakte mit einem trockenen Tuch.
• Ersetzen Sie stets die Batterie durch denselben Typ.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Sollte eine Batterie verschlucht worden sein, suchen Sie sofort einen Arzt auf.

Technische Daten

Spanningsversorgung: 9V-Blockbatterie, 6F22, 6LR61

Messbereich: 0,5-12 m

Messgenauigkeit: + / - 0,5%

MaBeinheiten: Meter, Yards, Fuf und Zoll

Betriebstemperatur: 10° - 50°C

Lieferumfang

• Ultraschall-Enternungsmesser
  9V-Blockbatterie
  Bedienungsanleitung

Auspacken

Entnehmen Sie den Enternungsmesser aus der Verpackung. Entfern den Sie alle Transport-sicherungen und Verpackungsmaterialien. Entfern den Sie die Schutzfolie vom Display 2.

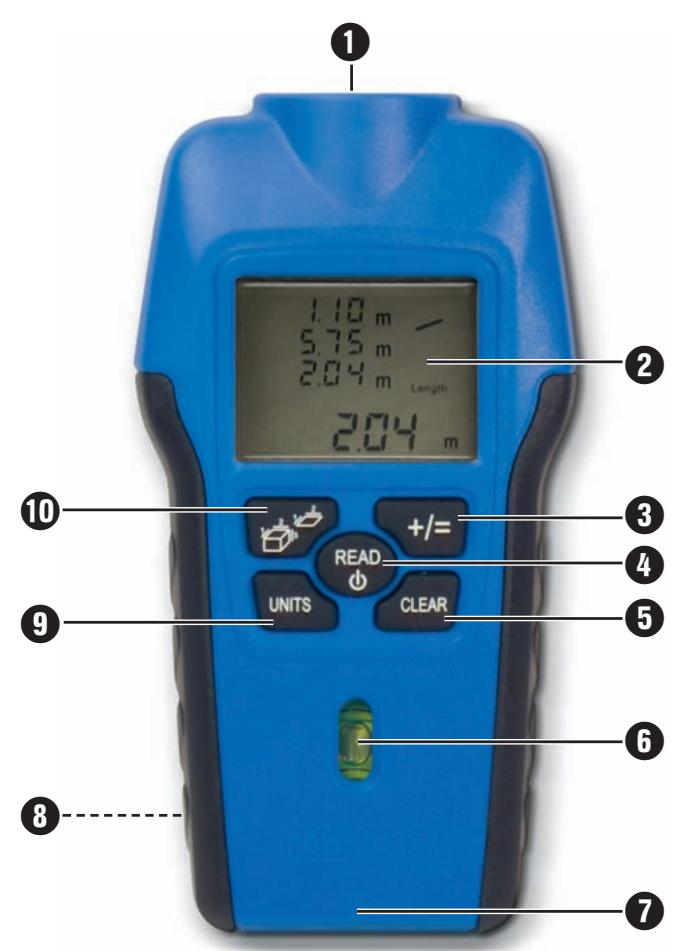

Gerätebeschreibung

1 Ultraschallender/-empfänger
2 Display
3 Taste + / =
Taste READ
5 Taste CLEAR
6 Libelle
7 Messpunkt
Batteriefach
9 Taste UNITS
10 Taste Fläche/Volumen

Batterie einlagen

1. Öffnen Sie das Batteriefach 8 auf der Rückseite des Entfernungsmessers.
2. Stecken Sie die 9V-Blockbatterie auf die Kontakte. Achten Sie auf die richtige Polung.
3. Legen Sie die 9V-Blockbatterie in das Batteriefach 8.

Achtung:

Achten Sie daraufuf, dass die Kabel nicht eingeklemmt werden. Das führt zu irreparablen Schäden am Gerät.
4. Schlieben Sie das Batteriefach 8. Der Batteriefach-deckel muss hörbar einrasten.

Messen von Entfernungen

1. Schalten Sie das Gerät ein, indem Sie die Taste READ 4 drücken.
2. Drücken Sie ggf. mehrmals die Taste Fläche/Volumen 10, bis im Display 2 die Anzeige L (Enternungsmessung) erscheidt.
3. Um zwischen den metrischen (Meter m) und angloamerikanischen (Feet'/Inch' oder Yards) Maßeinheiten zu wechseln, drücken Sie die Taste UNITS 9.

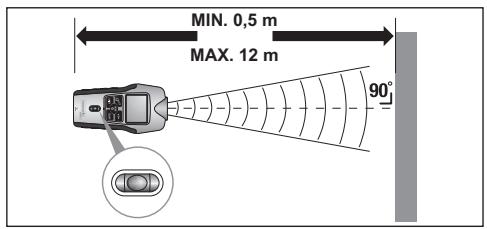

4. Halten Sie das Gerät waagerecht vor die Wand, zu der Sie die Entfernung messen wollen. Der Ultraschallender/-empfänger ① muss im rechten Winkel auf die Wand zeigen. Benutzen Sie hierfür die Libelle ⑥: Die Blase in der Libelle ⑥ muss zwischen den Markierungsstrichen stehen (siehe Abb.1, folgende Seite).
5. Drücken Sie kurz die Taste READ 4. Es ertont ein akustisches Signal. Halten Sie das Gerät solange in Position, bis die gemessene Entfernung im Display 2 ertscheint

i Hinweis:

Die Messung startet am Messpunkt 7! Befindet sich die Messung außerhalb des Messbereiches, erscheint im Display „Err" oder eine unlogische Zahl. Der Messbereich liegt zwischen 0,5 m (ca. 1,6') und 12 m (ca. 39').

Beachten Sie folgende Abbildungen:

Abb.1

Abb.2

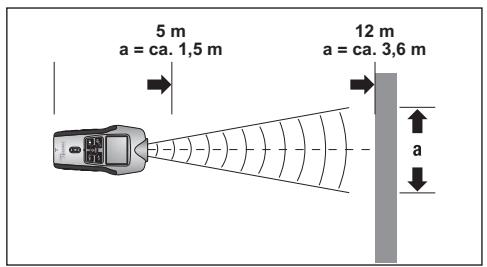

Je weiter Sie von der Wand entwickelten stehen, umso breiter ist die Fläche (a) die der Enternungsmesser mittels Ultraschall misst (Abb. 2). Beachten Sie davon, dass der Enternungsmesser immer auf eine ebene Fläche im rechten Winkel gerichtet ist (Abb. 1 und 3).itte beachten Sie, dass sich keine Gegenstände im Messbereich befinden.

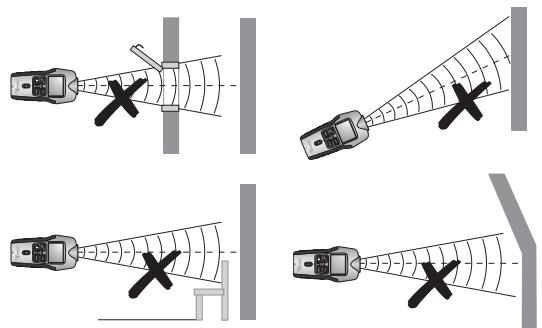

Falsch!
Abb. 3

① Hinweis

Ungenau Messergebnisse entstehen durch zu schwache Batterien. Ist die Batterie zu schwach, entscheid das Batterie-Symbol auf dem Display.

Addieren von Entfernungen

1. Messen Sie eine Entfernung, wie im Kapitel „Messen von Entfernungen" beschrieben.
2. Drücken Sie ggf. mehrals die Taste Fläche/Volumen 10, bis im Display 2 die Anzeige L (Enternungsmessung) erscheidt.
3. Drücken Sie die Taste READ 4, um eine Entfernungsmessung durchzuführen.
4. Drücken Sie die Taste + / = 3 . Im Display erscheint ein µ + µ
5. Messen Sie die{nachste Entfernung. Die neu gemessene Entfernung wird in der zweiten Zeile angezeigt.
6. Drücken Sie erneut die Taste + / = 3 . Die Summe der Entfernungen wird unter im Display angezeigt.
7. Führer Sie auf diese Weise weitere Messungen und Additionen durch.
8. Wenn Sie die gemessenen Entfernungen Löschen wollen, drücken Sie die Taste CLEAR ⑤. Alle Werte werden gelöscht.

Messen von Flächen

1. Schalten Sie das Gerä ein, indem Sie die Taste READ 4 drücken.
2. Drücken Sie ggf. mehrals die Taste Fläche/Volumen 10, bis im Display 2 die Anzeige ^L\ ^W . (Flächenmessung) erscheidt. Der Buchstabe "L" für den ersten Teil der Messung blinkt.
3. Drücken Sie die Taste READ 4, um die Länge zu messen. Der Buchstabe "W" für den zweiten Teil der Messung blinkt.
4. Drücken Sie die Taste READ 4, um die Breite zu messen. Die Fläche in Quadratmeter (²) als Produkt beider Entfernungen wird unter im Display 2 angezeigt.

Addieren von Flächen

1. Messen Sie eine Fläche, wie im Kapitel „Messen von Flächen" beschrieben.
2. Drücken Sie die Taste + / = 3 . Im Display ② erscheint ein _n +
3. Messen Sie die{nachste Fläche.
4. Drücken Sie erneut die Taste + / = 3 . Die Summe der Flächen wird unter im Display 2 angezeigt.
5. Führer Sie auf diese Weise weitere Messungen und Additionen durch.
6. Wenn Sie den zuletzt gemessenen Wert löschen wollen, drücken Sie die Taste CLEAR ⑤. Nur der zuletzt gemessene Wert wird gelöscht.

Messen von Volumen

1. Schalten Sie das Gerä ein, indem Sie die Taste READ 4 drücken.
2. Drücken Sie ggf. mehrmals die Taste Fläche/Volumen 10, bis im Display 2 die Anzeige (Volumenmessung) erscheint. Der Buchstabe "L" für den ersten Teil der Messung blinkt.
3. Drücken Sie die Taste READ 4, um die Länge zu messen. Der Buchstabe "W" für den zweiten Teil der Messung blinkt.
4. Drücken Sie die Taste READ 4, um die Breite zu messen. Der Buchstabe "H" für den dritten Teil der Messung blinkt.
5. Drücken Sie die Taste READ 4, um die Höhe zu messen. Das Volumen in Kubikmeter (³) als Produkt der drei Entfernungen wird unter im Display 2 angezeigt.

Addieren von Volumina

1. Messen Sie ein Volumen, wie im Kapitel „Messen von Volumen" beschrieben.
2. Drücken Sie die Taste + / = 3 . Im Display erscheint ein µ⁺
3. Messen Sie das{nachste Volumen.
4. Drücken Sie erneut die Taste + / = 3 . Die Summe der Volumina wird unter im Display 2 angezeigt.
5. Führer Sie auf diese Weise weitere Messungen und Additionen durch.
6. Wenn Sie den letzten gemessenen Wertlöschen sollen, drücken Sie die Taste CLEAR ⑤. Nur der zuletzt gemessene Wert wird gelöscht.

Batterieanzeige

Im Display 2 entscheid ein Batterie-Symbol, wenn die Batterie schwach wird. Ersetzen Sie schnellsmöglich die Batterie (siehe Kapitel „Batterie einlagen).

Ansonsten werden die Messergebnisse verfüllscht.

Automatische Abschaltung

Wird ca. 30 Sekunden lang keine Taste gedrückt, schaltet sich das Gerät automatisch aus.

Aufbewährung und Reinigung

Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf.
- Wenn Sie das Gerät für längerere Zeit nicht benutzen, entfernen Sie die Batterie aus dem Batteriefach.
- Reinigen Sie das Gerät mit einem trockenen, weichen Tuch.
- Benutzen Sie keine chemischen oder scheuernden Putzmittel. Sie können das Gehäuse beschädigen.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus)durfen nicht im Hausmull entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugegeben.

These Verpflichtung dient dazu, dass Batterien / Akkus einer umweltschonenden Entsorgung zugeführten werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand darüber.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur/Service

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM
