Producttype	Subwoofer
Merk	JBL
Model	TI-K MASTERSUB
Aanbevolen plaatsing	Minstens 75 cm van de achterwand en 1 m van de zijwanden
Vermogen (continu programma)	Opgegeven gemiddeld vermogen (piek 4 keer hoger)
Bedradingstype	Bi-wiring mogelijk met twee kabels per luidspreker
Impedantie	Niet gespecificeerd in de handleiding
Afwerking	Gelakt hout met beschermende coating
Verzorging	Zachte, niet-pluizende doek, ammoniakvrij glasreiniger
Rooster	Verwijderbaar, vastgezet met pinnen op de vier hoeken
Onderhoud	Geen periodiek onderhoud nodig
Gebruiksvoorschriften	Raak de membranen niet aan; versterker aan- / uitschakelen in spanningsloze toestand
Inlooptijd	8 tot 12 uur om optimale prestaties te bereiken
CE-conformiteit	Ja (EN 50 081-1/1992 en EN 50 082-1/3.1995)
Klantenservice (Frankrijk)	Harman France, 9 rue St Just, 93135 NOISY-LE-SEC, Tel: [phone]

Veelgestelde vragen - TI-K MASTERSUB JBL

Hoe installeer ik de subwoofer voor een optimaal geluid?

Plaats de subwoofer op minstens 75 cm van de achterwand en 1 m van de zijwanden om reflecties te verminderen. Houd hem ook uit de buurt van hoeken om staande golven te voorkomen. Pas de positie aan door vervolgens 20 tot 30 cm te verplaatsen tot een neutraal spectraal evenwicht is bereikt.

Wat is het toegestane vermogen van de subwoofer?

Het toegestane vermogen voor continu programma is gebaseerd op een 8-uur durende test met ruis. Het piekniveau kan 4 keer het gemiddelde vermogen bereiken. Zorg ervoor dat uw versterker niet vervormt bij het maximale luistervolume dat nodig is.

Hoe onderhoud ik de houten afwerking?

Gebruik een zachte, niet-pluizende doek. Voor vingerafdrukken, breng een ammoniakvrij glasreiniger aan op een niet-pluizende katoenen doek. Gebruik nooit oplosmiddelen. Bij hardnekkige vlekken, raadpleeg een specialist.

Kan ik bi-wiring gebruiken met deze subwoofer?

Ja, de subwoofer is compatibel met bi-wiring. Verwijder de meegeleverde brugjes en sluit twee aparte kabels aan (één voor de lage, één voor de midden-hoge tonen). Gebruik kabels van hetzelfde type en gelijke lengte voor elke sectie.

Hoe verwijder ik het rooster van de subwoofer?

Pak twee tegenoverliggende hoeken van het rooster vast en trek voorzichtig naar u toe totdat het loskomt. Herhaal voor de andere twee hoeken. Om het terug te plaatsen, lijn elke pin uit met het bijbehorende gat en druk voorzichtig tot het vlak ligt.

Wat te doen bij een storing?

Controleer eerst de aansluitingen. Als het probleem aanhoudt bij één luidspreker, wissel dan de linker- en rechterkabels om bij de versterker. Als het probleem meeverhuist, is de kabel of een ander onderdeel de oorzaak. Raak de membranen niet aan. Neem contact op met uw dealer of de klantenservice van Harman France.

Wat is de benodigde inlooptijd?

De optimale prestaties worden bereikt na 8 tot 12 uur gebruik. Om het proces te versnellen, gebruik inter-station FM-ruis of een CD in herhaalde afspeelmodus op een matig volume.

Waarom is er verlies van lage tonen?

Dit kan komen door een verkeerde plaatsing (te dicht bij de muur) of een omkering van de polariteit. Controleer of de positieve (rode) aansluitingen van de versterker en de subwoofer met elkaar verbonden zijn. Probeer de polariteit op beide kanalen om te keren om de beste weergave te vinden.

Hoe controleer ik de polariteit van de aansluitingen?

Zorg ervoor dat de positieve (rode) aansluiting van de versterker is verbonden met de positieve aansluiting van de subwoofer. Bij twijfel, luister: een goede polariteit geeft een stabiel stereobeeld en aanwezige lage tonen. U kunt ook beide configuraties (normaal en omgekeerd) proberen en de beste kiezen.

Kan ik twee versterkers gebruiken met deze subwoofer?

Ja, in een bi-versterking configuratie. Gebruik twee identieke versterkers (of twee kanalen van dezelfde versterker) voor de lage en midden-hoge secties. Zorg ervoor dat hun ingangsgevoeligheden gelijk zijn en dat de polariteit hetzelfde is voor beide secties. Plaats elke versterker dicht bij de subwoofer die hij voedt.

GEBRUIKSAANWIJZING TI-K MASTERSUB JBL

JBL vaklieden zich al meer dan twee generations lang actief in de geluidskunst - signal en bron, hout en materiaal, transductoren en akoestiek - alles.

Tegenwoordig blijven dezevakliedenprestaties leveren onder de strengste normenwaaraan eenvakman onderhevig kan zich: denormen die ze zichsclf opleggen.

JBL luidsprekers zijn zorgvuldig geconstrueerde instrumenten, nauwgezet vervaardigd en in elkaar gezet volgens de normen van een klokkenmaker. De JBL kasten geven de spanningeer van creatief design: zeijken elegant, stevig en onberispelijk afgewerkt. De JBL weergevers en elektronica bieden wat door verknochtete muziekluisteraars als “de onvergelijkbare JBL sound” betiteld worden.

Als u de weinige, eenvoudige suggesties in dit boekje volgt,kest u zich verheugen op een voortreffelijke hifi weergave dieJAar in Jaar uit zuiver en naturgetrouw blijft.

UITPAKKEN

Het verpakkingsmaterial van uw Ti-serie luidsprekers is erop ontworpen om de luidsprekers te beschermen gegen beschadiging ten gevolge van ruwe behandelingijdens vervoer. Wij raden u aan het verpakkingsmaterial te bewaren voor het geval u verhuist of uw luidsprekers service nodig hebben.

PLAATSING

De luisterruimte en de plaatsing van de luidsprekers in de kamer hebben invloed op het basniveau, de basweergave, het klankbeeld, de zuiverheid en de algemene kwaliteit van de sound. Geen van de andere afzonderlijke factoren hebben zo'n große invloed op het eindresultaat. De akoestiek van de luisterruimte worden bepaald door de afmetingen en de constructie van de kamer en de inrichting ervan. Kamers met verschillende afmetingen in hoogte, bredte en lengte kennen een gelijkmatiger, meer uitgebalanceerde geluidsweergave bieden dan kamers met geldijke afmetingen. Dit is met name van belang bij lage frequencies, aangezien de afmetingen van de kamer het patroon van de staande golven in de kamer bepalen.

Raadpleeg uw JBL dealer voor informatie over het gebruik van producten of materialen die erop ontworpen zijn om bepaalde, door de afmetingen, vorm of constructie van de kamer veroorzaakte, akoestische problemen te verhelpen. In vele geallen kan een aanzienlijke verbetering in de prestatie worden bereikt door de akoestiek van de kamer zorgvuldig onder de loep te nemen.

Uw JBL Ti-serie luidsprekers konnen een bevredigende sound bieden in een groot aantal verschillende luisterruimtes als ze in een gelijkzijdige drieboek ten opzichte van de luisteraar staan. Een zorgvuldige plaatsing za.altijd resultaten bieden, en voor het beste resultaat raden wij aan om ze Niet te zich bij de kamerwanden teplaatsen, het liefst met een afstand tot de wand aller de luidspreker van tenminste 75 cm en van 75-100 cm tot de zijwanden.

Een goede richtlijn voor een juiste plaatsing is om u eerst op het evenwicht:tussen de tonen te concentreren en te strevenaar de meest neutrale weergave. Is de bas te zwaar of te Licht in vergelijkking met de midden en hoge tonen? Door de luidspreakers met relatief groote stappen te verplaaten (20-30 cm) za de waar te nemen tonale balans wijzigen. Als een bevredigend evenwicht gezonden is, kan de juiste sound en het juiste stereo-effect worden bereikt door de luidspreakers over kortere afstanden te verplaatsen en rekening te houden met de hoek van de luisterpositie.

Wij raden ten sterkste aan om door experimenteren de meest bevredigende totale sound te vinden. Aandacht voor de details bij deplaatsing za leiden tot een verbeterde geluidskwaliteit.

Uw erkende JBL dealer wil u graag helpen bij hij verkrijgen van de best möglichke weergave van uw JBL luidsprekers.

N.B.: neue luidsprekers haben een zekere mate van "oefening" nodig voordat ze hun beste prestatie bieden. Een stabiele weergave worden verkreten na 8 à 12 eer werking, afhankelijk van de muziek en het peil. Indien u dit proces wilt versnellen, kut u inter-stationair FM geruis als signala gebruiken gedurende perioden waar u gewoonlijk Nietaar de luidspreker luistert. Een alternatif is een CD-speler op "Repeat" zetten, dan heeft u ook een geschikte signalenbron.

VERBINDINGEN

BELANGRIJK: als u de luidsprekers op de versterker aansluit of de verbinding verbreekt,要去 de versterker uit staan. Door de luidsprekers aan te sluiten terwijl de versterker aan staat, kan het luidsprekersystem ernstig beschadigen en de garantie doe n vervallen. De versterker要去 ook uitstaan voordat kabels aangesloten of losgemaakt worden op de ingangen van de versterker of de voorversterker.

Aanbevolen worden dat er voor aansluitkabels met een lenghte van max. 5 meter een geïsoleerde kabel van minimaal 21/2 mm^2 , voor kabels van max.10 meter een kabel van 4 mm^2 en van max. 20 meter een kabel van 6 mm^2 gezruikt worden. De aanbevolen afmetingen zijn MINIMUM vereisten, en als algemene vuistregel geldt dat de luidsprekerkabels zo kort möglichko要去en+zijn.

De luidsprekerkabels en verbindingskabels zijn belangrijke componenten in een audio system. Als alle andere factoren in orde zich, zal de kwaliteit van de luidsprekerkabels en verbindingskabels een aanzienlijke bijdrage leveren aan de geluidskwaliteit. Door zorgvuldig te zich bij hetkiezen van de kabels kut u bepaalde schakeringen aan het tonale karakter toevoegen of ontrekken. De verschillende kabels hunnen ook een ingrijpende invloed hebben op de dynamische contrasten die door de luisteraars ervaren worden.

Uw JBL dealer heeft de ervaring en de kennis om geschikte verbindings- en luidsprekerkabels aan te bevelen die het Beste op uw systeme passen.

De lenghte van de luidsprekerkabel zal afhankelijk zijn van deplaatsing van de luidsprekers en de versterker. Aangezien de uiteindelijkke plaatsing van de luidspreker gebaseerd worden op zorgvuldig luisteren, kan het�at u tijdelijke kabels wilt leggen die het möglichk maken met de plaatsing van de luidspreker te

experimenteren. Als de Beste luidsprekerstand is gezonden,kest u permanente verbindingen makeen, waar bij de kabels zo kort möglichko要去en worden. De linker en de rechtter kabel要去en het liefst even lang+zijn. In sommige systemen kan de versterker vlak bij het luidsprekersysteme geplaatst worden en kan de luidsprekerkabel kort+zijn. Alhoewel een relatief lange kabel tussen de voorsterker en de hoofdversterker is vereist bij een dergelijkke verbinding, za het voordeel van een korte versterker-luidspreker-verbinding vaak tegen de nadelen opwegen.

Het luidsprekersystem wird aangesloten op de klemaansluitingen op de weiterzijde van de kast. Deze klemaansluitingen make verzillende verbindingsmethoden möglichk.

De eenvoudigste manier is schone en gestripte ader direct aan te sluiten. De verbinding worden gemaakt door 8-10 mm van de isolatie van de luidsprekerkabel te strippen en het gestripte stuk door het gat in de aansluitklem te steken. Als de kabel te dik is om in een bundel door het gat in de klemaansluiting te konnen, kut u de koperen draden in drie gelijke delen te verdelen en het middelste deel door het gat van de klemaansluiting duwen. De overgebleven delen kut u rond de aansluitklem wikkelen en inendraaien. De samenvoeging kan dan zorgvuldig worden vastbezet. Overtollig draad dat geen contact heeft met de aansluitklem要去 worden afgeknipt om kortsluiting te voorkomen.

Een bijzonder gemakkelijke manier van aansluten is gebruik te makesen van 4mm banaanconnectors die op de klemaansluitingen worden aangesloten. Denk er darüber aan dat het aantal contactpunten zo Klein möglich moet worden gehonden en dat ieder contact zo stevig möglich koet+zijn.

Dit is ook de reden dat wij aanragen om de Beste kwaliteit connectors te gebruiken die vakkundig op de geselecteerde kabels worden aangesloten. Met de lipaansluiting verkrijgt men de best möglichke verbinding:tussen de luidsprekerkabel en het luidsprekersystem, waardoor elke contactweerstand die het geluid ook maar enigszins kan verslechteren, zo Klein möglichk worden.

Elke verbinding in een audio systeme dient Niet als "voor eeuwig goed" beschouwd te worden. Alle verbindingen dieren te worden gecontroleernd en schoongemaaakt en periodiek opniew gemaakt te worden. De onderhoudsfrequentie is afhankelijk van de materialen die voor de verbindingঃ发展格局, atmosferische omstandigheden en andere factoren. Raadpleeg uw dealer voor specifieke aanbevelingen.

Het is essentieel dat beiden luidspeakers in een stereosysteme bezelfde polariteit hebben wat het ingangssignaal betreft (in “fase”ijken). De JBL Ti-serie is ontworpen om een positieve impuls te geben als een positief signaal worden toegepast op de rode ingangsklemaansluiting.

Als de driver cones van de twee luidsprekers nicht indezelfd erichting bewegen bij een gegeven stroomspanning bij de ingangsklemaansluitingen za de stereokarakteristiek ontbreken en de diepe bas verloren gaan.

Wij raden aan om met de polariteit van de luidsprekers te experimenteren, aangezien opnamen, programmabronnen of eindversterkers de polariteit van het signal kannen omkeren. De "juiste" verbinding is degene die het best hoorbare resultaat kBted. Zorg ervoor zowel de linker als de rechtter verbindingen om te keren om de polariteit van de systemen te bewaren.

BI WIRING DUBBELE BEKABELING

De JBL Ti-serie luidsprekers können ook met de versterker worden verbonden door twee lenghten kabels. Deze bi wiring methode bildet een,aantal keuzemogelijkheden en voordelen.

De interne verdelingsnetwerken van het systeme zijn elektrisch geschreiben van lage freiagentie tot middenbereik/tweeteroverschakeling. Externe verbindingsgrugjes verbinden de twee delen van het netwerk als de verbinding met een kabel gemaakt worden. Het systemd worden vanuit de fabriek verscheept met de verbindingsgrugjes op hunplaats. Als de brugjes worden verwijderd konnen verbindingen gelegd worden voor de individuele netwerk secties door gebruik te makeen van twee kabels (vier geleiders) zoals aangegeven in figuur 1. De kabels die gebruikt worden, konnen hetzelfde typeঙoor zowel de laagfrequente als de hoogfrequente secties. Het voordeel is dat kabeleffecten (weerstand, inductie enz.)kleiner worden en dat de intermediatie van lage en hoge frequencies in de kabels vermeden worden. Speciale kabels voor laagfrequente en hoogfrequente secties konnen in sommige systemen tot voortreffelijk resultaten leiden. In ieder geval moet de lage freiementiekabel zo kort möglichlijkঙ, en moeten de linker en rechter kabel voor elke sectie even lang়. Als de kabelaar het ene luidsprekersystem e longer is dan de andere vanwege de afstand waar de luidspreker, zorg er dan voor dan het overtollige gedeelte van de kabel Niet opgerold worden, maar probeer het te verzamelen in acht-vorm. Hierdoor zal de inductie van de kabelloop minimaal worden en daardoor worden het verlies van hoge frequencies door toedoen van de kabel minimaal.

WAARSCHUWING: verbind nooit twee versterkers op bezelfde luidspreker zonder eerst de verbindingsbrugjes te verwijderen. Als u twee versterkerkanalen wilt gebruiken met de brugjes op hun plaats, kan dit de versterker ernstig beschaden, en de garantie dekt deze beschadiging nicht.

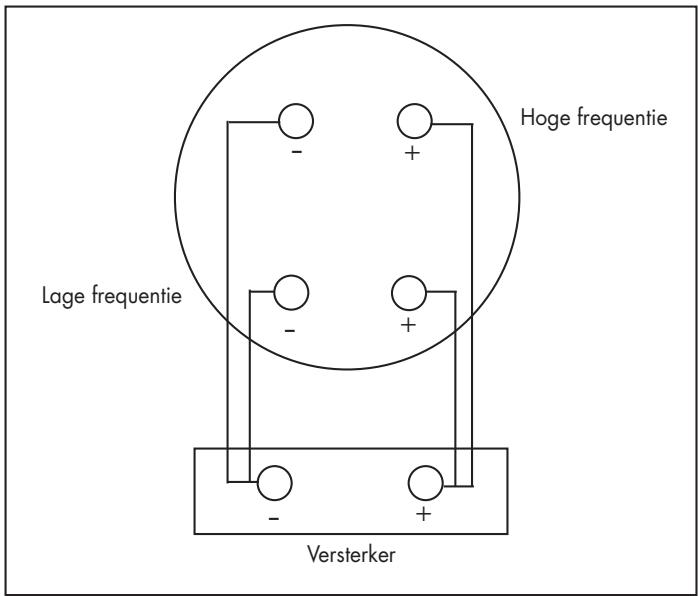

Fig. 1 Ti ingang

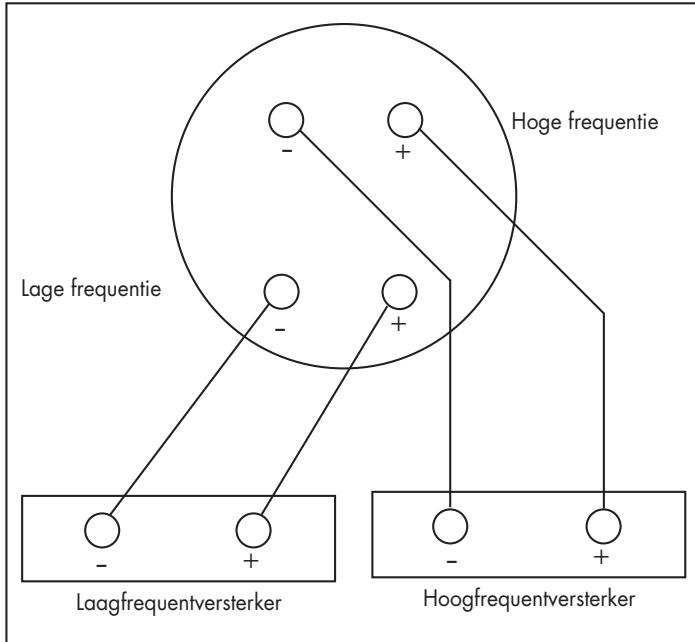

Fig. 2 Ti ingang

Met de dubbele bekabeling is het ook möglichk om het systeme op twee versterkers aan te sluiten, zoals afgebeeld in figuur 2. Vier identieke versterkers (of twee dual channel units) können worden gebruikt, alhoewel speciale laag- en hoogfrequentversterkers duidelijke voordelen bieden. Uw JBL Ti-serie dealer kan versterkers aanbevelen die het beste bij uw behoeften passen. Maar hoe dan ook: de linker en derechtter versterker voor elke sectie moeten identiek zijn. Verzeker u ervan dat de ingangsgevoeligheid van de twee versterkersdezelfde is, of dat de regelaars van het ingangspeil het juiste evenwicht bewarenussenlaag, midden en hoog. Als er voor twee identieke stereoversterkers wordt gekozen, kan de versterker zich bij de luidspreker geplaatst worden en laagfrequente en hoogfrequente secties door korte kabels aandrijven. Let erop dat sommige versterkers de polariteit van het signaal omkeren. De ingangspolariteit要去dzelfde zichoor de lage en hoge freiendentie sectie. Als de polariteit in de ene sectie omgekeerd wordt, za een onderbreking in de gevoeligheid in de vrij-e-veld-weergave waarneembaar worden in het cross-over-gebied. U kunst gerust met de polariteit van de afzonderlijke sectie experimenteren om een stand te vinden die u het beste past. Keer de polariteit om maar of de hoog- of de laagfrequente secties van beiden luidsprekers als u vermoedt dat er problemen+zijn. De polariteitmarketing van de versterker zorgt misschien Niet voor de juiste polariteitverbindingen.

AANBEVOLEN STERKTE VAN DE VERSTERKER

De JBL Ti-serie luidsprekers zijn in staat om vermogenspieken te hanteren die ver boven het continuvermogen van de afzonderlijke luidsprekers liggen.

Het continuvermogen is gebaseerd op een Achterige test waar bij breedbandgeruis gebruikt worden om de krachtverdeling van muziek na te bootsen. Het piekvermogen van ongeveer 4 uur continuvermogen geeft het vermogen werk van het system omijdelijk die pieken te hunnen hanteren die flink boven de gemiddelde vermogenspeil liggen.

Het vermogen van de versterkers is een INDICATIE van hoe luid uw system kan spelen zonder verrorming. Het versterkervermogen wordt over het algemeen gemeten met testsignalen onder een stabiele toestand en misschien in aanvulling hierop dynamische metingen onder waarstandsbelasting. Helaas geeft dit geen duidelijke indications van hoe luid het system zal klinken in een gegeven luisterruimte.

Om deze redenen要去en versterker gekozen worden nadat u er zorgvuldig maar geluisterd heeft. Als het möglichk is om het gewenste volume te bereiken zonder verrorming, is het vermogen van de versterker groot genoeg ongeacht het nominale vermogen.

Belangrijker dan het vermogen van de versterker is de kwaliteit van de sound die de versterker kan bieden. Helaas zijn de specificaties van de versterker geen betrouwbare indicator van de kwaliteit van de sound. Uw JBL dealer kan aanbevelingen doen en proeven uitvoeren om u te helpen bij hetkiezen van een geschikte versterker.

Zekeringen of contactverbekkers, ongeacht het soort, mogen nicht:tussen de versterker en de luidsprekers worden gezet. Dergelijk hulpmiddelen zullen de geluidskwaliteit aanzienlijk verslechteren en ze voorkomen Niet met zekerheid dat de luidsprekers beschadigd raken. De sleutel voor een veilige werkung is een goed versterkervermogen dat verworming voorkomt bij het hoogste gewenste geluidsniveau.

ALGEMENE VERZORGING

De JBL Ti-serie luidsprekersystemen zijn met materialen afgewerkt die ervoor zorgen dat ze jarenlang moot bijven. Incidenteel schoonvegen met een schone, zachte doeck za de originele, moogie afwerking bewaren. Gebruik voor het afstoffen een Niet pluizende stofdoek. Voor vingerafdrukken en vlekken kan een glasreiniger zichonder ammoniak worden gebruikt. Doe er een beetje van op een Niet pluizende stofdoek en maak het oppervlak voorzichtig schoon. Gebruik nooit schurende of chemische middelen voor het reinigen van de kast. Bij diepe krassen of andere beschadigingen worden u aangeraden contact op te nemen met een meubelmaker.

ROOSTER

Het rooster worden met een pen in iedere hoek op z'n plaats gehonden. U kunt het rooster verwijderen door twee hoeken vast te pakken en het rooster voorzichtig van de kast af te trekken. Wanner u het rooster werk terugzet, moeten de pennen op deschotels worden gezet en voorzichtig op hunplaats worden gedrukt totdat ze谈起 de kast aan zitten. Alhoewel het rooster erop is ontworpen akoestische storingen zo laag möglich te honden, zullen de hoogfrequentiekarakteristiek en stereoweergave beter overkomen als het rooster worden verwijderd.

Stof op het rooster moet verwijderd worden met een borstel of een stofzuiger.

SERVICE

JBL luidsprekers zijn erop ontworpen jarenlang probleemloos te werken. Er is geen periodiek onderhoud vereist. Als u problemen vermoedt, controller dan eerst of alle aansluitingen goed�n. Als er een probleem met een van de luidsprekers is, verwissel dan de luidsprekerkabels maar het linker en rechter systeme. Als het

probleem in hetzelfde systeme blijft bestaan, ligt de fouit in de luidspreker. Als het probleem zich maar het tegengestelde systeme verplaatst ligt het probleem in een ander component of in een kabel.

Luidsprekercones of membranen mogen nicht met de hand worden verplaatst. De spreekspoel is met extreme precisie aangebracht, en de speling is bijzonder Klein. Elke poging om de combinatie met de hand te verplaatsen kan er gemakkelijk toe leiden dat de spreekspoeluit de uitlijning raakt, hetgeen za leiden tot verrorming of fouten.

Stuur de producten Nietaar JBL terug zonder dit eerst te hebben afgesproken. Correspondentieadres: JBL Customer Service, 250 Crossways Park Drive, Woodbury, NY 11797, telefoon: 1-516-496-3400.

Buiten de VS: neem contact op met uw dealer.

Verklaring van Conformiteit

Wijb, JBL Europe A/S
Kongevejen 194B
DK-3460 Birkerad
DENEMARKEN

verklaren op eigener verantwoerdelijkheid dat het product dat in dieze handleiding wordt beschrenven, voloedaan aan de technische normen:

EN 50 081-1/1992 EN 50 082-1/3.1992
