Type product	Keukenventilator
Merk	Steba
Model	VT 5
Afmetingen (B x H x D)	25 x 30 x 15 cm
Gewicht	1,2 kg
Voeding	220-240 V ~ 50 Hz
Vermogen	40 W
Aantal snelheden	3 snelheden
Oscillatiefunctie	Ja
Maximaal geluidsniveau	55 dB(A)
Diameter van de bladen	20 cm
Materiaal van de bladen	ABS-kunststof
Beschermrooster	Gelakt metaal
Kleur	Wit
Kabellengte	1,5 m
Kantelhoek	30° verstelbaar
Beschermingsklasse	II
Onderhoud en reiniging	Reinig het rooster en de bladen met een vochtige doek. Haal de stekker uit het stopcontact voor reiniging.
Veiligheidsinstructies	Niet onderdompelen in water, niet buitenshuis gebruiken, buiten bereik van kinderen houden.
Onderdelen	Beschermrooster, blad, voet. Repareerbaar: neem contact op met de klantenservice van Steba.

Veelgestelde vragen - VT5 STEBA

Hoe stel ik de snelheid van de Steba VT 5 ventilator in?

Gebruik de snelheidskiezer op de motorbehuizing. Drie standen zijn beschikbaar: 1 (laag), 2 (gemiddeld), 3 (hoog).

Kan de ventilator oscilleren?

Ja, druk op de oscillatieknop aan de achterkant van de motor om de automatische draaibeweging in of uit te schakelen.

Hoe reinig ik de Steba VT 5 ventilator?

Haal de stekker uit het stopcontact. Verwijder het voorrooster (draai het tegen de klok in). Reinig het rooster en de bladen met een zachte, vochtige doek. Gebruik geen schurende producten. Laat volledig drogen voordat u het weer monteert.

De ventilator maakt lawaai, wat te doen?

Controleer eerst of het rooster goed vastzit en of de bladen nergens tegenaan komen. Als het geluid aanhoudt, zorg er dan voor dat de ventilator op een stabiele ondergrond staat. Een knarsend geluid kan wijzen op een gebrek aan smering: raadpleeg de handleiding of neem contact op met de klantenservice.

Kan ik de ventilator in een badkamer gebruiken?

Nee, dit model is niet ontworpen voor gebruik in een vochtige omgeving. Het is alleen bedoeld voor droog gebruik binnenshuis. Vocht kan de elektrische componenten beschadigen.

Hoe monteer ik de voet van de Steba VT 5 ventilator?

Steek de voetstang in het gat aan de onderkant van de motor en draai de borgmoer vast. Voor demontage draait u de borgmoer los en verwijdert u de stang.

De ventilator start niet, wat controleren?

Controleer of het stopcontact werkt en of de kabel niet beschadigd is. Zorg ervoor dat de snelheidskiezer niet op '0' staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Steba.

Kan ik de kantelhoek van de ventilator aanpassen?

Ja, draai de scharnierschroef aan de achterkant van de motor los, kantel de ventilatorkop in de gewenste hoek (tot 30°), en draai de schroef weer vast.

Wat is de garantie op de Steba VT 5 ventilator?

De wettelijke garantie op conformiteit is 2 jaar vanaf de aankoopdatum. Bewaar uw aankoopbewijs. Voor klachten kunt u contact opnemen met uw verkoper of de klantenservice van Steba.

Waar vind ik onderdelen voor deze ventilator?

Onderdelen (rooster, bladen, voet, enz.) zijn verkrijgbaar via de klantenservice van Steba. Raadpleeg de website van Steba of neem contact op met hun hotline om te bestellen.

GEBRUIKSAANWIJZING VT5 STEBA

Gebruiksaanwijzing 24

Brugermanual 32

Allgemein

Dit toestel is alleen voor huishoudelijk gebruik bestemd en niet voor handelsgebruik. Gelieve de gebruiksaanwijzing aandachtig te lezen en deze zorgvuldig te bewaren. De gebruiksaanwijzing dient samen met het toestel aan andere personen te worden doorgegeven. Gebruik het toestel zoals in de gebruiksaanwijzing wordt beschreven en neem de veiligheidsinstructies in acht. Wij staan niet in voor schade en ongevallen, die ontstaan door het niet opvolgen van de aanwijzingen in de handleiding.

Veiligheidstips

• Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
• Gebruik het apparaat uitsluitend indien het aansluitsnoer en het apparaat geen beschadigingen vertonen. Only the appropriate connector must be used.
• The appliance is to be connected to a socket-outlet having an earthing contact
• Voor elk gebruik controleren!
• Dit apparaat is niet voor het gebruik van personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of psychische capaciteiten of met een gebrekkige ervaring of kennis voorzien, tenzij ze door een voor hun veiligheid verantwoordelijke persoon op het vlak van het gebruik van het apparaat geïnstrueerd of door een dergelijke persoon geobserveerd worden. Kleine kinderen dienen onder toezicht te staan om te garanderen dat ze niet met het apparaat spelen.
• Kinderen moeten worden gesurveilleerd om te garanderen dat zij van niet gespeel het apparaat zijn.

• Het apparaat mag niet met een tijdschakelklok of met een apart, op afstand bediend systeem bediend worden!Trek niet aan het snoer. Schuur het snoer niet over randen en zorg ervoor dat het niet klem komt te zitten.

• Zet de schakelaar op „O“ wanneer het apparaat niet gebruikt wordt

• Bewaar het apparaat niet buiten.
• Dompel het apparaat niet in water.
• Gebruik het apparaat nooit na verkeerd gebruik, bijvoorbeeld wanneer het apparaat is gevallen of op een andere manier is beschadigd.
• De fabrikant is niet verantwoordelijk voor de gevolgen van verkeerd gebruik die door het niet respecteren van de gebruiksaanwijzing zijn veroorzaakt.
• Om gevaren te vermijden mogen reparaties aan het apparaat – bijv. het vervangen van een beschadigd aansluitsnoer – uitsluitend worden uitgevoerd door de klantenservice.
• Blaas niet met het apparaat in vuur (bijvoorbeeld open haarden, kaarsen etc.), op babys en patiënten. Let erop dat de aanzuiging en uitblaasopening niet afgedekt worden.
• Tijdens het gebruik geen onderdelen vast te zitten in de veiligheid van het net.

Werkplek:

• Belangrijk: Plaats het apparaat op een vlakke, stabiele ondergrond.
• Zet het apparaat niet direct vóór personen en dieren
• In het belang van uw gezondheid kiest u de correcte luchtsnelheid
• Als er zich aanzuigbare voorwerpen (bijvoorbeeld gordijnen) in de nabijheid bevinden

Veiligheidsinstructies bij het gebruik van het apparaat:

• Apparaat uitsluitend op randaardestopcontact aansluiten
• Apparaat uitsluitend in de gemonteerde toestand gebruiken.

• Het netsnoer zodanig leggen, dat het uitgesloten is dat het tijdens de werking onopzettelijk aangeraakt of uitgetrokken wordt.

• Voordat het apparaat van de standplaats verwijderd wordt, stekker uit het stopcontact trekken.

• Na gebruik en telkens vóór reiniging netstekker uittrekken.

Schoonmaak en onderhoud

• Trek de stekker altijd uit de wandcontactdoos vóór het schoonmaken.
• Dompel het apparaat nooit in water.
• Maak het apparaat schoon met een vochtige doek.
• Als de ventilatieroosters stoffig zijn, kan men met een stofzuiger de roosters afzuigen

Montage

Voor elke montage of demontage moet het apparat zijn uitgeschakeld!

Montage van de basis en onderstel

1. Steek de lagere onderstel in het gat aan de onderkant. Draai de voet met de 4 schroeven vast aan de basis (Fig. 1)
2. Daarna plaats u de bovenste onderstel aan de lagere onderstel en draait u met de klok mee de schroef stevig vast (Fig. 2)

Montage van de bladen van de ventilator en de bescherming

1. Verwijder de ventilator bladen en de borgmoer uit de schacht. Plaats de achterste beschermkap op de pin van de schacht. Draai de beschermkap met de borgmoer vast aan de motor (Fig. 3)

2. Duw de ventilator bladen op de motoras door het gelijktrekken van de sleuven aan de onderkant van de ventilatorbladen op de pin van de schacht. Draai de ventilatorbladen vast met de ventilator bladden vastzetter. Dit slot moet tegen de klok in worden vast gezet. Controleer of de ventilatorbladen vrij draaien door ze enigszins te draaien.

3. Op de beveiligingsclip en draai de schroef aan de onderkant van de voorste beschermkap los. Plaats de voorste bescherming aan de bovenzijde van de achterhoede. Druk op de voorste bescherming naar de achterhoede en sluit het beveiligingsclip. Draai de schroef vast.

Functions

Aan/Uit

Het apparaat start op lage snelheid. Het symbool I en 📋 schijnen.

Door op deze knop te drukken kunt u de ventilatie snelheid bepalen:

• Niveau II – medium
• Niveau III – snel

het apparaat draait continu.

De tijd instellen vanaf 1 – 7 uur.

Nadat de tijd op is, wordt het apparaat uitgeschakeld.

Oscillatie

Functie-modus

Ononderbroken ventilatie

Interval ventilatie

Deze instelling moet de natuurlijke wind voorstellen. De verschillende wind stromen herhalen zich om de 60 seconden, zolang de ingestelde tijd oprakt.

Level I: lage luchtstroom

Level II: medium luchtstroom

Level III: hoge luchtstroom

Slapende modus

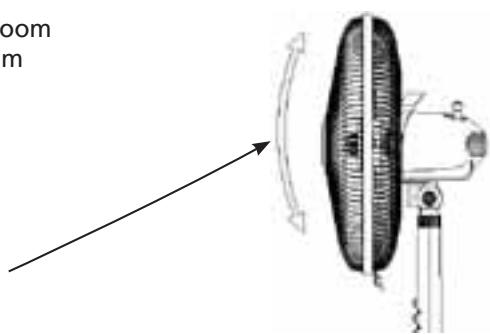

De draaihoek kan worden aangepast.

Informatie-eisen

Steba VT 5
Omschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F	69,95	m3/min
Opgenomen vermogen	P	56,6	W
Bedrijfswaarde	SV	1,24	(m3/min)/W
Elektriciteitsverbruik in de stand-by-stand	PSB	0,41	W
Geluidsvermogensniveau van de ventilator	LWA	60,5	dB(A)
Maximale luchtsnelheid	C	2,99	Meter/s
Meetnorm voor bedrijfswaarde	IEC 60879:1986(CORR.1992)
Contactgegevens voor nadere informatie	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Correcte afvalverwijdering van dit product

Versleten apparaten onmiddellijk onbruikbaar maken.

Binnen de Europese Unie duidt dit symbool erop dat dit product niet samen met huishoudelijk afval verwijderd mag worden. Oude apparaten bevatten waardevolle, recycleerbare materialen, die aan recycling onderworpen moeten worden om het milieu c.q. de menselijke gezondheid niet door een ongecontroleerde afvalverwijdering te schaden. Gelieve oude apparaten daarom via geschikte inzamelsystemen te verwijderen of het apparaat met het oog op de afvalverwijdering terug naar de afzender (waar u het product gekocht hebt) te zenden. De afzender zal dan het apparaat aan een stoffelijke recycling onderwerpen.

Evacuatie van de verpakking

Verpakkingsmateriaal niet gewoon wegwerpen, maar aan recycling onderwerpen. Verpakkingen van papier, karton en gegolfd karton in verzamelcentra voor oud papier afgeven. Onderdelen van kunststofverpakkingen en folie dienen eveneens in de daarvoor bestemde verzamelbakken gedeponeerd te worden.

In de voorbeelden voor de kunststofbenaming staat: PE voor polyethyleen, het kencijfer 02 voor PE-HD, 04 voor PE-LD, PP voor polypropyleen, PS voor polystyreen.

Klantenserviceafdeling:

Indien uw apparaat tegen de verwachting in dan toch al eens de klantenserviceafdeling nodig heeft, gelieve u dan tot onderstaand adres te richten. Wij zullen dan in geval van garantie voor de afhaling zorgen. Het apparaat moet transporteerbaar verpakt zijn.

Ongefrankeerde pakjes kunnen niet aanvaard worden!

Opgelet! Elektrische apparaten mogen uitsluitend door vakkundig geschoolde elektriciens gerepareerd worden, omdat er door ondeskundige reparaties aanzienlijke gevolgschade kan ontstaan.
