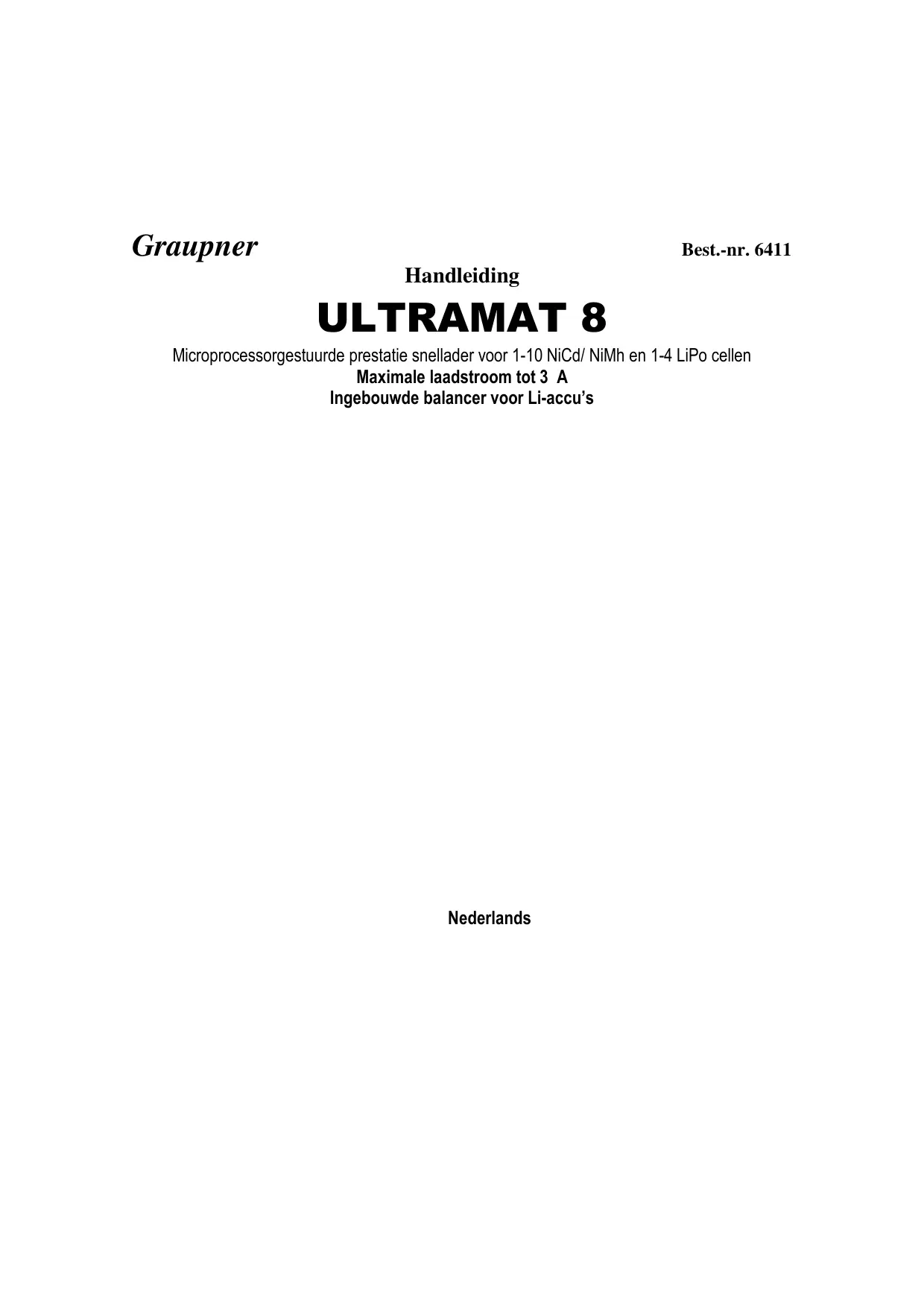

GEBRUIKSAANWIJZING ULTRAMAT 8 GRAUPNER

Microprocessorstusturde prestatie snellader voor 1-10 NiCd/ NiMh en 1-4 LiPo cellen

Maximale laadstroom tot 3 A

Ingebouwde balancer voor Li-accu's

1.algemeen

Om alle eigenschappen van uw nieuwe laadapparaat volledig te konnen benutten, moet u vór het eerste gebruik de volgende beschrijving volledig en zorgvuldig doorlezen. Let u vooral op de waarschuwings- eneiligheidsaanwijzingen. Deze handleiding要去 op een veilige plaats worden bewaard en aan een volgende gebruiker van het laadapparaat worden overhandigd.

Met de ULTRAMAT 8 heeft u een modern product met buitengewone eigenschappen aangeschaft. Door de toepassing van modernste halfgeleidertechniken, aangestuurd door een krachtige RISC-microprocessor worden geweldige laadeigenschappen , eenvoudige bediening en optimale betrouwhaarheid bereikt die normala gesproken alleen in duidelijk duurdere apparaten te vinden zich.

Met de ULTRAMAT 8 kuren bijna alle in de modelbouw voorkomende Nikkel-Cadmium (Ni-Cd) sintercellenaccu's, Nikkel-Metaal-Hydride (NiMH) accu's, Lithium-Polymeer (LiPo) geladen worden. Deze gasdicht gesloten accu's zijn het meest geschikt gebleken voor de RC-modelbouw. Zeijken mechanismisch robuust, kuren overal worden gebruikt, en zich ongevoelig voor storingen. Afgezien van hetfeit dat ze Niet diep ontladen mogen raken, kuren deze accu's probleemloos gedurende langeijd bewaard worden.

Aanwijzing

U moet altijd de laadaanwijzingen van de accufabrikanten opvolgen, en letten op de laadstromen en laadtijden. Er moen alleen accu's nselgeladen worden, die uitdrukkelijk voor deze hoge laadstroom geschikt+zin!

Bedenknt u alstublieft, dat neue accu's pas na meerdere laad/ontlaadcylc hun volle capacitit bereiken, ook knen neue accu's te vroeg aftschaken.

2. waarschuwingen en verilgheidsaanwijzingen

• Het laadapparaat beschermen gegen stof, vocht, regen, hitte (b.v. directe zonnestralen) en trillingen. Alleen gebruiken in droge ruimten!
• De sleuven in de behuizing en de ventilator dienen ter koeling van het apparaat en mogen nicht afgedekt of gesloten worden. Het apparaat要去ijdens het laden vrij worden opgesteld, zodat de lucht ongehinderd circuleren kan.
• Het laadapparaat is zowel voor de aansluiting aan een 12 V- autoaccu (12 ... 14 V DC) als ook voor de aansluiting aan 100 ~240 VAC geschikt. Kies de desbetreffende ingang. Sluit nooit de beiden ingangen tegelijkkertijd aan. Sluit nooit een wisselspanning aan de ingang voor gelijkspanning aan! Er mogen geen veranderingen aan het apparaat worden doorgevoerd.
• Het laadapparaat en de te laden accu要去en tijdens het laden op een nicht brandbare, hittebestendige en elektrisch nicht geleidende ondergrond staan! Nooit direct op autostoelen, vloerbedekking o.i.d. neerzetten! Ook要去en brandbare of snel ontvlambare voorwerpenuit de buurt van de laadapparatuur worden gehonden. Let op goede ventilatie.
• Verbindt u het laadapparaat alleen direct met de originele aansluitdraden en aansluitklemmen direct met de autoaccu. De motor van de auto moet, zolang de ULTRAMAT 8 met de auto in verbinding staat, uitgezet zich! De autoaccu mag Niet gelijktijdig door een ander laadapparaat worden opgeladen!
• De laaduitgangen en de aansluitkabels mogen Niet verandered of onder elkaar op de eén of andere manier verbonden worden. Tussen de laaduitgangen en de carrosserie van de auto bestaatijdens het gebruik kortsluitinggevaar! Laad- en aansluitkabels mogenijdens het laden Niet opgerold zich! Vermijdt u kortsluiting met de laaduitgang resp. de accu en de autocarrosserie. Zet u waarom het apparaat nooit direct op de carrosserie van de auto.
  Laat u het laadapparaat nooit zonder toezicht aangesloten aan de stroomvoorziening.
  Er mag maar een te laden accu aan ie dere laadaansluiting aangesloten worden.
• De volgende accu's mogen nicht aan het laadapparaat worden aangesloten:

-NiCd-/ NiMH-accu's meteer dan 10 cellen, LiPo meteer dan 4 cellen.
-Accu's die een andere laadtechniek dan NiCd-, NiMH-, Lithium accu's nodig hebben.
-Defecte, beschadigde cellen of accu's.
-Accu's van parallel geschakelde of verschillende cellen.
-Mixen van oude en neue cellen of cellen van verschillend fabrikaat.
-Niet oplaadbare batterijen (droge batterijen). Let op: explosiegevaar!
-Accu's of cellen die door de fabrikant Niet uitdrukkelijk bestemd zich om door de bij dit laadapparaat optredende laadstromen geladen te worden.
-Al opgeladen, hete of nicht volledig leeggemaakte cellen of accu's.
-Accu's of cellen met geintegreerde laad- of aftschakelapparatuur.
-Accu's of cellen die in een apparaat zich ingebouwd of gelijktijdig met andere delen elektrisch in verbinding staan.

• Om kortsluiting aan de bananenstekkers van de laadkabel te voorkomen, moet u algid eerst de laadkabel met het laadapparaat verbinden en dan pas met de accu! Bij het losmaken omgekeerd.

• Controleert u na een "vol-"melding, of de door het apparaat aangeduide laadhoeveelheid ook overeenkomt met de door u verwachtete hoeveelheid. Zo herkent u op een betrouwbare manier foutieve, te vroege aftschakelingen. De kans op te vroege aftschakelingen is afhankelijk van veel factoren en het grootst bij diep ontladen accu's, een gelding aanal cellen of bepaalde accutypen.

• Controleert u door meerere proefladingen, (vooral bij geringe aantallen cellen) of de aftschakelautmaat probleemloos functioneert. Soms worden volle accu's door een zwakke Peak Niet herkend.
• Vóor het laden checken: Zijn de bij de accu passende laadprogramma's, de juiste laad-/ontlaadstromen en de bij NiCd en NiMH belangrijke, juiste aftschakelspanningen ingesteld? Zijn alle verbindingen in orde, zich er breuken in de kabels of stekkers? Bedenktu a.u.b., dat het snelladen van accu's gevaarlijk kan zich. Al een korte onderbreking als gevolg van een slecht contact kan een foulmeling ten gevolge hebben, een neue laadstart veroorzaken en de aangesloten accu totaal overladen.

3. algemene gebruiksaanwijzingen

laden VAN ACCU'S

Bij het laden van accu's worden aan de accu de ingestelde hoeveelheid stroom toegevoerd die de vermenigvuldiging van laadstroom × laadtijd is. De laadstroom kan worden ingesteld op 0,5, 1,5 of 3A. In het LiPo laadproces worden de laadstroom automatisch verlaagd voor het bereiken van de afslagspanning van de accu (accu-vol). De maximaal toegestane laadstroom is afhankelijk van het betreffende accutype en kan ontleend worden aan de gegevens van de accufabrikant.

Accu's mogen enkel onder toezicht geladen worden.
Accu's ALTIJD op een vuurvaste ondergrund laden.
Defecte of opgeblazen Lithium (LiPo) cellen in geen geval opnieuw laden.
- De te laden Lithium accu aktijd ook aansluiten op de LiPo balancer aansluiting met originele Graupner stekker.
- Let op alle contacten dienen continu te zich, slechte verbindingen können leiden tot onderbreking en neueu opstarten van het laadproces, en kan de accu overladen

Lithium Polymer cellen

De Ultramat 8 isuitsluitend geschikt voor het laden van Lithium-Polymer accu's met een nominale spanning van 3,7Volt per cel. Lithium accu's hebben een wezenlijk hogere capacititeit dan andere accu's. Lithium accu's vereisen echter een ander laadproces en ontlading. De voorschriften要去en alkijd in acht genomen worden. Technische specifieations en voorschriften van de accu zicht in acht nemen. Lithium accu's kuren uitsluitend metঠ aan devoor geschikte laders geladen worden, die ingesteld zijn op de accu specifications (laadspanning en accu capacititeit). Het laadproces loopt in tegenstelling tot het laden van Nikkel accu's via een constant stroom/constante spanning laadproces. De laadstroom wordt bepaald door de accucapaciteit en door de lader automatisch ingesteld. Lithium accu's worden met 1-2C geladen. 1C Laadstroom is een laad stroom gelijk aan de capacititeit van de accu. Bijvoorbeeld bij een accu met 1500mAh is 1C laadstroom 1500mA , is 1,5 A. De laadstroom wordt bij de Ultramat 8 op het apparaat ingesteld. Bij het naderen van de afslagspanning van de accu worden de laadstroom automatisch verminderd om het overschrijden van de afslagspanning te voorkomen.

NiMH / NiCd

De Ultramat 8 is uitsluitend geschikt voor het laden van NiMh/NiCd accu's van 1-10 cellen met een nominale spanning van 1,2 V. De automatische afslag (accu vol herkeninning) geschied volgens het Delta-Peak system (ook bekend als Delta-V of Delta-U systeem). Dit proces stopt het laden bij het bereik van de maximale spanning van een cel, die exact gelijk valt met het bereiken van de maximale capacititeit van de accu. Tijdens het laden van een accu staat het voltage, wanner de accu vol is zorgt de stijging van de temperatuur voor vermindering van de accuspanning. Dit omslagpunt wordt door de lader waargenomen. De omslaggevoeligheid in Voltage per cel kan ingesteld worden op de lader. In practijk wordt 5 - 20mV per cel gekrukt. Hogere afslag voltages lijden tot overladen accu's, lagere instelling leiden tot het Niet vol Laden van de accu. Proefondervindelijk kut u vaststellen welke afslagspanning voor de accu het meest geschikt is. Begin hierbij alttijd 5mV

Na het laden要去 de accu handwarm zijn 30-45 Celsius. De laadstroom stelt u in met de strooomschakelaar. Snellaadbare NiCd/NiMh accu's kuren standard met 1C geladen worden. 1C Laadstroom is een laad stroom geleijk aan de capacititeit van de accu. Bijvoorbeeld bij een accu met 1500mAh is 1C laadstroom 1500mA , is 1,5 A. De laadstroom wordt bij de Ultramat 8 op het apparaat ingesteld.

Uitsluiting van aansprakelijkheid

Het opvolgen van de handleiding en de voorwaarden en methoden bij installmentie, gebruik en onderhoud kanne door de Fa. GRAUPNER Niet gecontroleerd worden. Daarom neemt de Fa. GRAUPNER geen verantwoordelijkheid voor verliezen, schaden of kosten, die resulterenuit fouitieve toepassing of gebruik, of daarmee op welke manier dan ook samenhagen.

Componenten en toebehoren

Gruner GmbH &Co. KG advisert het gebruik van originele onderden en toebehoren. Die door Graupner op deugdelijkheid, functioneren en zekerheid getest+zijn. Graupner staat enkel voor每次都 Produkten in voor de Produktaanspraelijkheid. Graupner is Niet aanspraelijk voor Produkten en onderden van andere fabrikanten en beoordenen Niet de risico's van每次都 Produkten.

Gebruiksaanwijzingen

Ingebruikname

De lader wordt op een 100-240 V AC aansluiting op het lichtnet aangesloten. Of aangesloten op een 12V DC autoaccu of netvoeding (minimaal 5A 11-15V)

Standby modus

Zodra de Ultramat 8 aan een stroobron aangesloten is knipperen alle drie de LED's eénmaal. Daarna knipperen de blauwe en rode LED gelijktijdig eénmaal per 3 seconde, dit is de Standby modus. Let op zodra u de LiPo of NiMH laadknopijdens tijdens het laden indrukt keert de lader terug in de Standby modus.

Laadmodus LiPo accu's

Stel de laadstroom op de vereiste stroom in. Sluit nu een de originele Graupner LiPo accu (tot maximaal 4 cellen) door middel van een laadkabel op de "battery" aansluitpolen rood = + , zwart = - . Sluit nu de balance kabel aan, let op de juiste vergoling, van rechtsaar links: (Pin 1 (GND): massa= akku -, Pin2 (1) :: +cel1, Pin3(2):: +cel2, Pin4(3):: +cel3. Pin5 (4):: plus cel 4. De groene led geeft aan dat de Balance kabel goed is aangesloten en werkt.

Om de LiPo accu te laden drukt u nadat alles is aangesloten op de "LiPo" knop. De blauwe "LiPo" led brand en geeft aan dat de LiPo accu wordt geladen. Nogmaals drukken op de LiPo knop onderbreekt het laadproces. De Ultramat 8 keert dan terug in de Standby modus. De Ultramat 8 is ontwikkeld om LiPo accu's zo eenvoudig en veilig möglich te laden. Dat betekent dat het laden met een lage laadstroom begint en pas nadat de accu waarstand en spanning gemeten is worden de laadstroom volautomatisch verhoegt. Bij het naderen van de afslagsspanning van de accu worden de laadstroom automatisch verminderd om het overschrijden van de afslagsspanning te voorkomen. Door dit proces worden de accu 100% veilig vol geladen.

Accu vol modus

Zodra de accu vol is,+zijn laadcapaciteit bereikt heeft schakelt de het laadproces automatisch uit. Het knipperen, per 0,5 seconde van de blauwe led geeft wat der de accu vol is. Een signaaltoon van 15 seconde geeft acoustisch wat der de accu vol is. Wanner de groen led uit gaat is de accu gebalanceerd, of de balance kabel Niet aangesloten. LiPo accu's wordenijdens het laadproces nauwelijks warmer, omdat bij het naderen van de afslagspanning van de accu de laadstroom automatisch worden verminderd. Maak alle stekkerverbindingen nu los en breng de lader door een druk op de "LiPo"knop wat in de standby modus. De blauwe en rode led zullen wat in een drie seonde takt knipperen.

Laadmodus NiMH / NiCd accu's

Stel de keuzeschakelaar in op de gewenste Delta Peak afslagspanning (bijvoorbeeld 5mV voor NiMh en 20mV voor NiCd. Stel de stroomkeuzeschakelaar in op de gewenste laadstroom. Sluit een Graupner NiCd of NiMh accu aan van maximaal 10 cellen. Druk nadat de accu middels een laadkabel aan de lader is verbonden op de "NiMh / NiCd knob". De rode led geeft aan dat NiMh/NiCd laadprocedure laadt. Nogmaals drukken op de NiMh/NiCd knob onderbreekt het laadproces. De Ultramat 8 keert dan terug in de Standby modus. De Ultramat 8 is ontwikkeld om NiMh/NiCdo accu's zo eenvoudig en veilig möglich te laden. Dat betekent dat het laden met een lage laadstroom begint en pas nadat de accu waarstand en spanning gemeten is worden de laadstroom volautomatisch verhoegt. Deze laadmethode laadt de accu 100% vol op zorgt voor een lange levensduur.

Accu vol modus

Zodra de accu vol is, zich naadcapaciteit bereikt hecht schakelt de het laadproces automatisch uit. Het knipperen, per 0,5 seconde van de rode led geeft waar dat de accu vol is. Een signaaltoon van 15 seconde lang met seconde-interval geeft acoustisch weeat dat de accu vol is. Het is normalaat dat een NiMh/NiCd accu gegen het einde van het laadproces warmer wordt (circa 30-45 celsius). Ontkoppel de accu en druk nogmaals op de NiMh/NiCd knop om de lader in standby modus te brengen. De blauwe en rode led zullen watert met een drie seconde interval knipperen. Wonneer u geen verdere accu's laad ontkoppelt u de lader van de ingangsspanning.

Let op.:

• Warme accu's presteren beter dan koude, in de winter können de accu's dus een lager voltage aangeven.
• Het overladen, dan wel diep ontladen van cellen maakt de accu's onherstelbaar defect.

Foutmeldingmodus

De Ultramat 8 is voorzien van diverse moderne technieken die de accu en het laadapparaat beschermen. De lader is beveiligd gegen omgepoold aansluten op in- en uitgangsspanning. Zodra er een fout wordt geconstasteerd gaat de lader in foulmelding modus. De foulmelding modus worden aangegeven door het gelijktijdig knipperen van de blauwe en rode led en het geluktig piepen van een signaaltoon met halve seconde interval. De foulmodus is uit te lezen aan het anteal keren dat de leds knipperen voor de drie seconde pauze.

LED Fout

1X	Ingangsspanning fout: te laag, onder 11 V of te hoog, boven 15V
2X	Accu omgepoold aangesloten
3X	Geen accu aan de laaduitgang aangesloten
4X	Overschreiding van de maximale laadtijd
5X	Niet laadbare accu aangesloten (NiMh op Lipo procedure), balancer onderbroken
6X	Probleem met de interne schakeling (insturen aan Graupner service)

Technische gegevens

Ingangsspanning	11-15V	Accutypes	Lithium-Polymer (3,7v per cel)
Aantal cellen	1-4 LiPo / 1-10 NiCd NiMh		NiMh / NiCd
Laadstroom	0,5A ; 1,5A ; 3A (<30W)	Weergave	LED, blauw, rood, groen
Beveiligingen	tegen ompolen op in- en uitgangspanning	Aansluiting11-15V	Krokodillenklemmen
	Tegen verkeerd,aantal cellen	Aansluiting
	spanningsfouten	110-240V AC	Gaeaarde stekker
Laaduitgang	Graupner 4mm contrastekkers	Afmetingen	151x130x48 mm (LxBxH)
Gewicht	circa 430
