GEBRUIKSAANWIJZING 60881 Märklin
| Inhoudsopgave | Pagina |
| Beoogd gebruik 16 | |
| Veiligheidsvoorschriften 16 | |
| Belangrijke aanwijzing | 16 |
| Functie | 16 |
| Aansluiten | 16 |
| Voorbeelden voor het aansluiten van meldcontacten | 18 |
- De decoder S88 AC is bestemd voor het aansluiten op de L88 (60883).
• Aansluiting van volgende decoder 60881/6882.
Veiligheidsvoorschriften
- De S88 wordt van stroom voorzien door de L88 (60883).
- Het aansluiten van de terugmeldmodule S88 AC mag alleen in spanningloze toestand uitgevoerd worden.
- OPGEPAST! Functionele scherpe kanten en punten.
- De behuizing mag niet geopend worden.
- De decoder S88 AC mag alleen in droge ruimtes gebruikt worden.
- Ingebouwde LED's komen overeen met de laserklasse 1 volgens de norm EN 60825-1.
Belangrijke aanwijzing
- De gebruiksaanwijzing is een essentieel onderdeel van het product en dient daarom bewaard te worden en bij het overdragen van het product meegegeven te worden.
- Voor reparaties kunt zich tot Uw Märklin handelaar wenden.
- Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
- Afdanken: www.maerklin.com/en/imprint.html
Functie
De decoder S88 AC registreert en onthoudt, of een daaraan aangesloten moment of continu contact bedient werd. Typische momentcontacten zijn bijv. de Märklin schakelrails of reed contacten. Continucontacten zijn bijv. de Märklin contactrails.
Er kunnen alleen contacten gebruikt worden die tegen de massa (bruine aansluiting) van het Märklin digitaalsysteem schakelen. Dit massa potentiaal is tevens beschikbaar op de terugmeld module en kan op de ± bus afgenomen worden.
Aansluiten
De decoder wordt met de meegeleverde kabel direct op de L88 of op een andere S88 AC/DC (let op aansluitrichting) aangesloten. De adressering gebeurd automatisch. Aansluitvarianten vindt u op pag. 18. Configuratie van de contacten is alleen mogelijk via de besturingseenheid (zie de gebruiksaanwijzing van de gebruikt besturingseenheid.
Massa retour

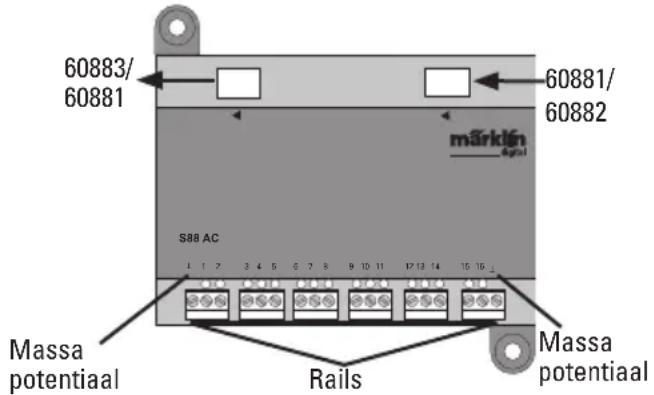

1 – 16 Contactaansluiting ( Märklin H0 contact, schakelrail of reedcontact)
PIN bezetting van de RJ45 stekker
| Stift S88 | Naam Omschrijving PIN RJ45 | Kleur EIA/TIA 568A | |
| 1 DATA Uitleesgegevens 2 groen | |||
| 2 GND Massa van signaal en voedingsspanning 3 wit/oranje | |||
| 2 GND 5 wit/blauw | |||
| 3 CLOCK Impulssignaal voor synchronisatie 4 blauw | |||
| 4 PS (LOAD) Laad de informatie in de bus 6 oranje | |||
| 5 RESET Terugzetten van het ingangsgeheugen 7 wit/bruin | |||
| 6 | +5V/+12V Voedingsspanning voor de terugmeldmodule | 1 | wit/groen |
| — | SHIELD Kabelafschermming, niet aangesloten | — | — |
Märklin geeft geen garantie bij het gemeenschappelijk gebruik van Märklin producten en producten van andere aanbieders, we advieseren u dan ook dringend de PIN bezetting van de desbetreffende RJ45 aansluitingen te controleren.
Voorbeelden voor het aansluiten van de verschillende meldcontacten
↓ Massa retour voor alle railcontacten slechts 1x nodig.
Aansluiting aan het Märklin H0-railsysteem met een schakelrail
Rijrichtingafhankelijke melding
Aansluiting aan het Märklin H0-railsysteem met een contactrails
Rijrichtingonafhankelijke melding
Massa retour is voor elk reedcontact nodig

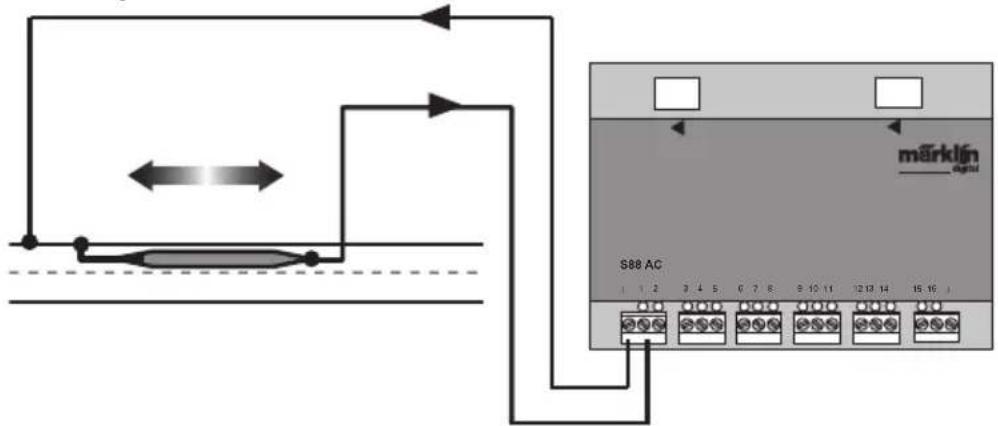

Aansluiting aan het Märklin H0-railsysteem met een reedcontact
Rijrichtingonafhankelijke melding
Aansluiting aan het twee-railsysteem, onafhankelijk van de modelspoorschaal alleen met reedcontact.
Rijrichtingonafhankelijke melding
